KW3500 - Argano manuale Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	KW3500
Tipo di prodotto	Verricello manuale
Capacità di carico massima	3500 libbre (circa 1588 kg)
Rapporto di demoltiplicazione	4:1 e 8:1 (2 velocità)
Tipo di corda	Cinghia in poliestere
Lunghezza della corda	10 metri
Colore	Nero
Dimensioni della base (a x b)	44 mm x 104 mm
Funzioni principali	Tirare carichi (non sollevare), manovella a due velocità
Alimentazione	Manuale (nessuna fonte elettrica)
Manutenzione	Lubrificazione periodica del cavo, del gancio e degli ingranaggi (ogni 6 mesi)
Sicurezza	Non sovraccaricare mai, indossare guanti, non sollevare persone, mantenere una buona posizione
Ricambi	Sostituire le parti danneggiate da un centro di assistenza autorizzato
Riparabilità	Non smontare da soli, contattare un meccanico o specialista
Uso previsto	Trazione di carichi a terra, non adatto al sollevamento
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support

Domande frequenti - KW3500 Vevor

Come installare il verricello Vevor KW3500?

Praticare fori da 11 mm nei supporti secondo le dimensioni della base (44 mm x 104 mm). Fissare il verricello con bulloni e dadi. Installare la maniglia rapida sull'albero e bloccare il dado. Regolare l'interruttore a cricchetto in posizione centrale per svolgere il cavo, quindi passare in posizione alta per tirare.

Qual è la capacità di carico massima del KW3500?

La capacità di carico massima è di 3500 libbre (circa 1588 kg). Non superare mai questo limite.

Come utilizzare l'interruttore a cricchetto?

L'interruttore a cricchetto ha 3 posizioni: posizione alta per tirare il carico, posizione bassa per rilasciare, posizione centrale per avvolgere/svolgere liberamente senza carico. Tenere saldamente la manovella durante il cambio di posizione.

Come avvolgere il cavo sotto carico?

Tenere saldamente la manovella, spingere delicatamente per sollevare la leva a cricchetto, posizionarla in posizione alta, quindi girare la manovella in senso orario per avvolgere uniformemente il cavo.

Come svolgere il cavo sotto carico?

Tenere saldamente la manovella, spingere delicatamente per sollevare la leva a cricchetto, posizionarla in posizione bassa, quindi girare la manovella in senso antiorario per svolgere il cavo.

Quale manutenzione è necessaria?

Lubrificare regolarmente il cavo e il gancio con un leggero grasso. Ingrasare gli ingranaggi ogni 6 mesi con un grasso impermeabile di buona qualità. Ispezionare periodicamente tutte le parti e serrare i dadi se necessario.

Posso sollevare carichi con questo verricello?

No, questo verricello è progettato solo per tirare carichi orizzontalmente, non per sollevare. Non utilizzarlo mai per sollevare persone.

Cosa fare se il cavo è danneggiato?

Sostituire il cavo danneggiato. Assicurarsi che la nuova estremità passi attraverso i 4 fori sul lato del cerchio e fare un nodo all'estremità per evitare che si stacchi. Far sostituire le parti da un centro di assistenza autorizzato se necessario.

Quali precauzioni di sicurezza devo prendere?

Indossare sempre guanti. Non sovraccaricare mai. Non mettere le mani vicino al pignone, cerchio o cavo. Mantenere una buona posizione ed equilibrio. Non permettere ai minori di utilizzare l'apparecchio. Non utilizzare sotto l'effetto di droghe o alcol.

Dove trovare il supporto tecnico e la garanzia?

Il supporto tecnico e il certificato di garanzia elettronico sono disponibili sul sito www.vevor.com/support. Conservare la prova d'acquisto.

MANUALE UTENTE KW3500 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

VERRICELLO A MANO MANUALE UTENTE

Si prega di leggere attentamente questo manual

utente !

1. Non sovraccaricare mai!
2. Questo argano è progettato per tirare, non per sollevare!
3. Non avvicinare mai le mani o qualsiasi altra cosa all'ingranaggio, cerchio e al cavo avvolgibile. Indossare sempre i guanti quando s utilizza il verricello
4. Non tentare mai di riparare o smontare il verricello in caso di pi Chiedi aiuto a un macchinista o a uno specialista.
5. Quando si sostituisce il cavo, assicurarsi che l'estremità del cavo attraverso i 4 fori sul lato del cerchio e legare un pomello o sal punta del cavo, per evitare che il cavo fuoriesca.
6. Utilizzare grasso per assi e ingranaggi prima di depositarli per lur tempo
7. Non consentire ai minori di utilizzare e utilizzare questo prodotto
8. Non utilizzare il prodotto quando si è stanchi o sotto l'effetto di medicinali o droghe.

9. Sicurezza sul lavoro

10. Utilizzare entrambe le mani durante il trasporto del prodotto

11. Utilizzare dispositivi di protezione adeguati in base all'ambie di lavoro.
12. Mantenere sempre la posizione corretta e l'equilibrio.
13. Non tentare di tirare o fissare carichi fissi.
14. Non applicare alcuna forza laterale sul carico .

15. Non adatto al sollevamento di carichi e mai al trasporto c persone.

16. Evitare di avviare il prodotto involontariamente. L'interruttori cricchetto deve essere sempre completamente inserito.

ATTENZIONE: Leggere attentamente le istruzioni e le procedure per

MODEL AND PARAMETERS

Modello	KW1200	KW1600	KW2000B	KW3500	KC800	KC3500
Capacità di carico massima	1200 libbre	1600 libbre	2000 libbre	3500 libbre	800 libbre	3500 libbre
Rapporto di cambio	4:1	4:1	4:1	4:1 e 8:1	3.1:1	4:1 e 8:1
Modo/Velocità	2 vie _ / velocità	2 vie _ / velocità	2 vie _ / velocità	2 vie _ / velocità	2 vie _ / velocità	2 vie _ / velocità
Tipo di corda	Trappola in poliestere S	Trappola in poliestere S	Trappola in poliestere S	Trappola in poliestere S	Cavo d'acciaio	Cavo d'acciaio
Lunghezza della corda	7M	10 milioni	7M	10 milioni	10 milioni	10 milioni
Colori)	Nero	Nero	Nero	Nero	Nero	Nero

STRUCTURE DIAGRAM

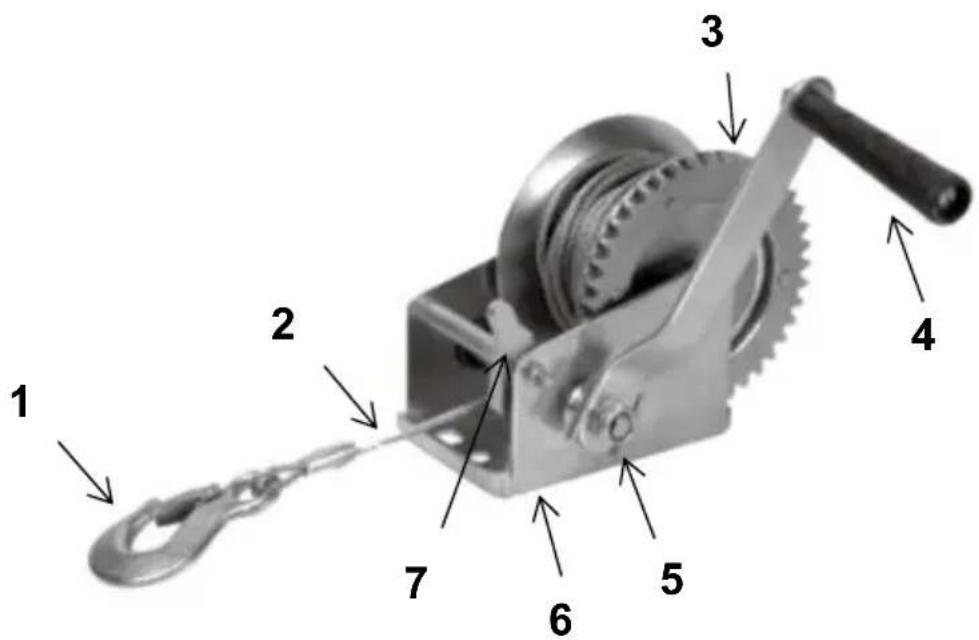

1. Gancio 2. Corda 3. Cerchio 4. Manovella 5. Bullone dell'asse 6. Base 7. Interruttore a cricchetto

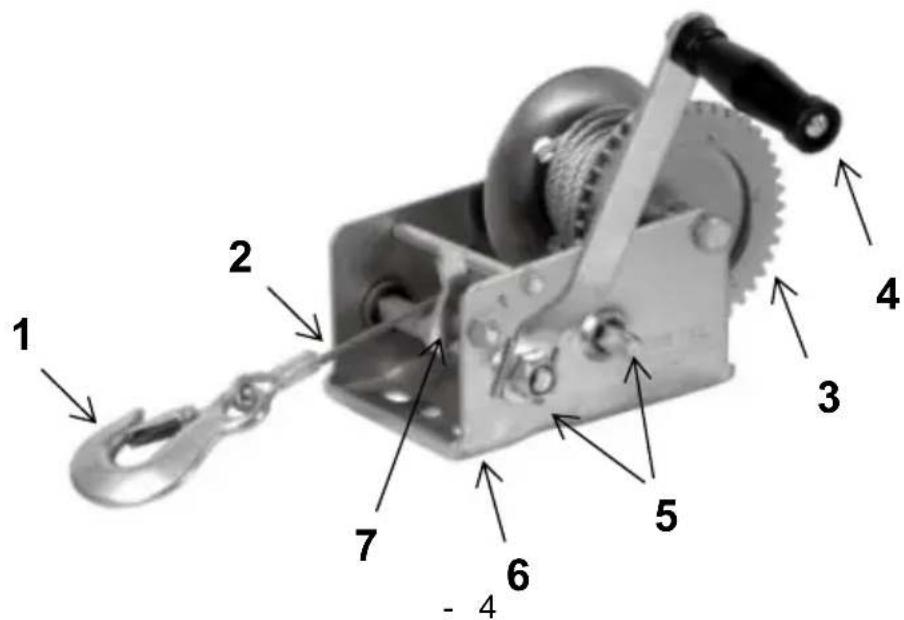

1. Gancio 2. Corda 3. Cerchio 4. Manovella 5. Bullone dell'asse 6 Base 7. Interruttore a cricchetto

Preparazione all'installazione:

1. Si prega di preparare un tappeto o un tappetino per proteggere pavimento. Devi distribuire tutti gli accessori.
2. Si prega di preparare i guanti per evitare di graffiarsi con parti t che potrebbero verificarsi durante l'installazione.
3. Si prega di aprire tutte le scatole per verificare che gli accessori completi e in buone condizioni.
4. Se è necessario utilizzare utensili elettrici per installare questo prodotto, impostare anticipatamente la velocità su bassa velocità.
5. Durante l'installazione, allineare tutti i fori e non serrare prima tiviti; in caso contrario, potrebbe rendere difficile l'installazione.

Installazione:

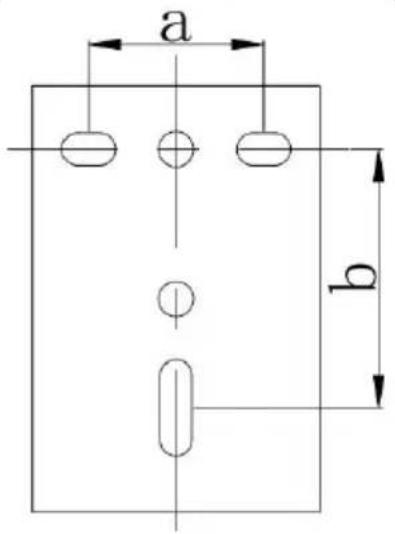

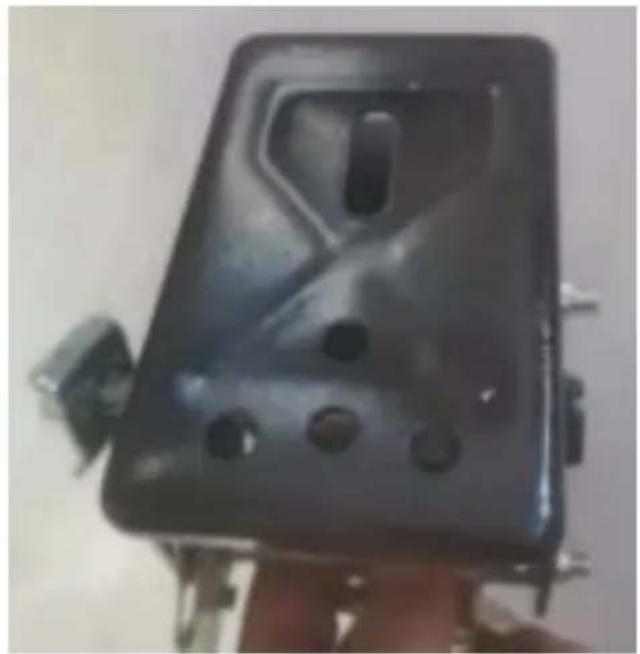

Passo 1. Praticare dei fori (Φ 11mm) nelle staffe da installare, base alla dimensione della base dell'argano. Installare l'argano sulle staffe e bloccarlo con bulloni e dadi.

Dimensione base dell'argano:

Modello	KW1200	KW1600	KW2000B	KC800	KW3500 / KC3500
un (mm)	50	44	50	44.5	44
b (mm)	85	79	85	74	104

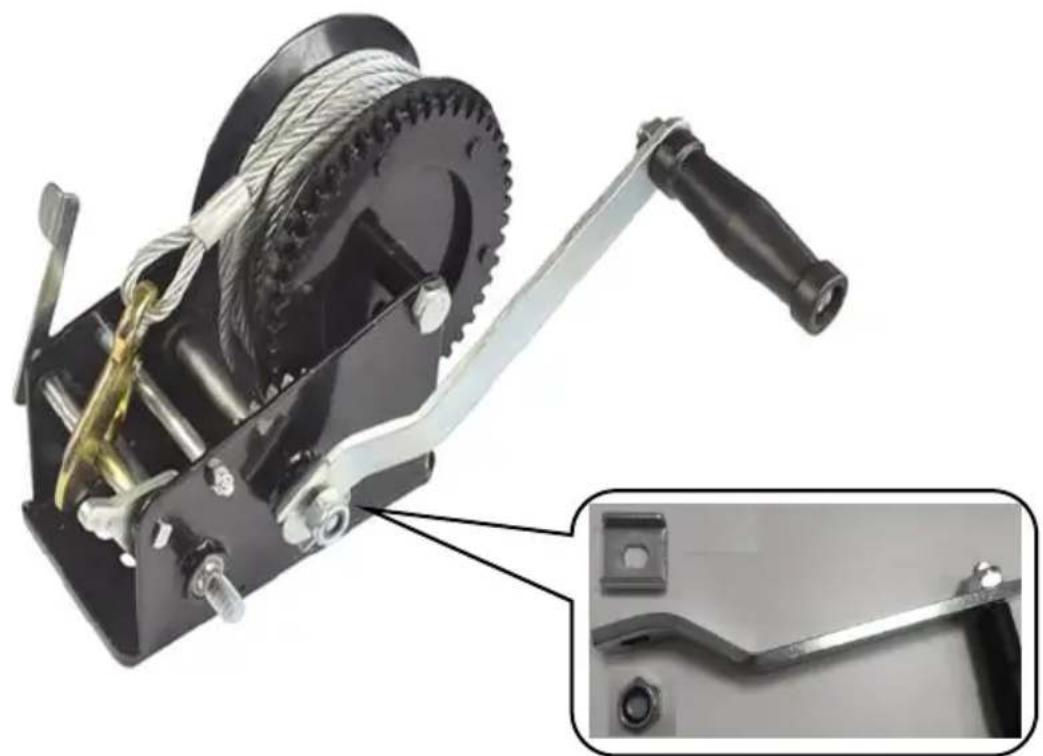

Passo 2. Installare la maniglia sull'albero e bloccare il dado, come mostrato.

Nota: i modelli KW3500 e KC3500 sono impugnature veloci, ba collegarli.

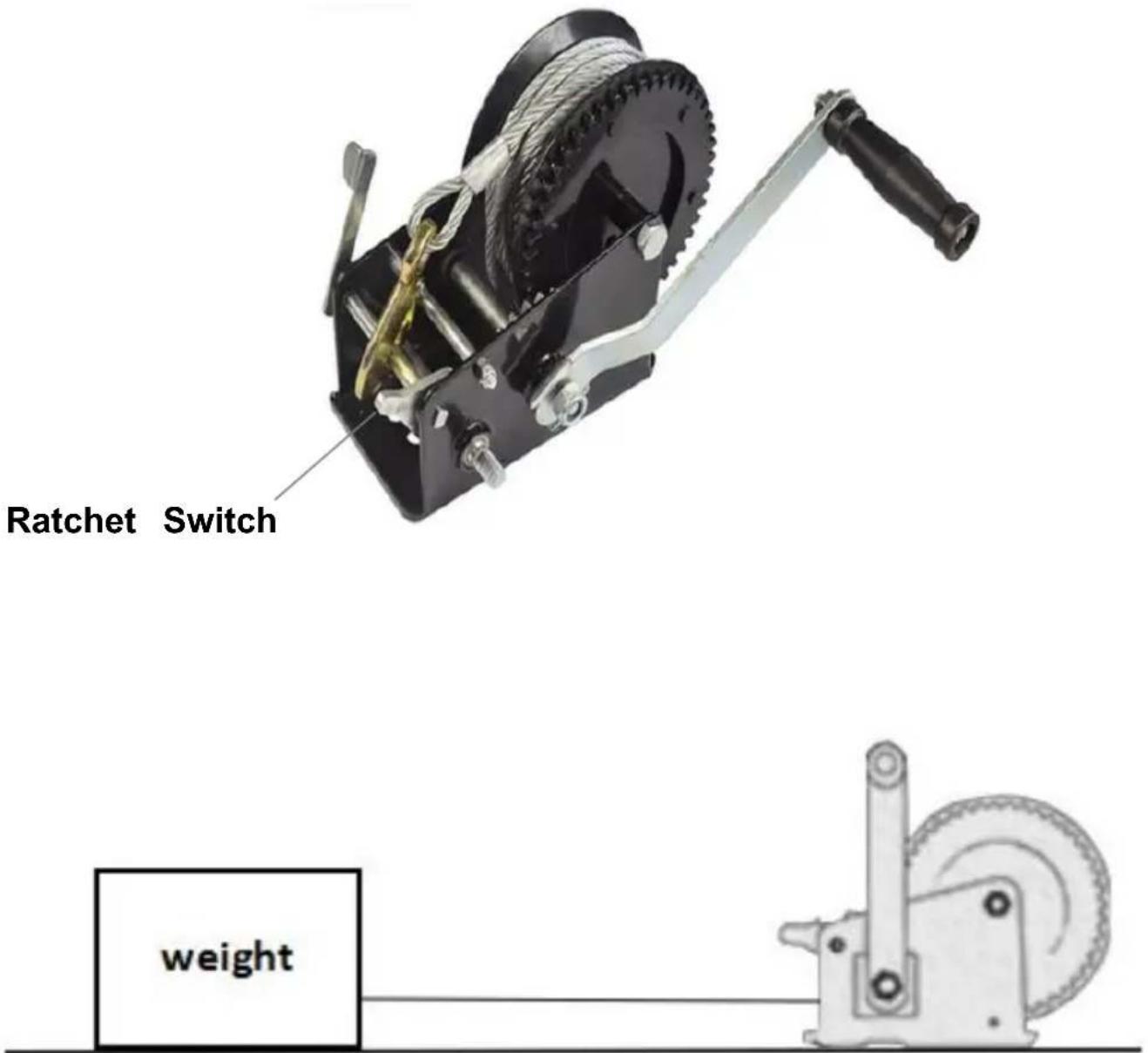

Passaggio 3. Impostare l'interruttore a cricchetto in posizione centrale, estrarre il gancio e afferrare il peso.

Quindi ruotare l'interruttore a cricchetto in posizione alta, ruotare lentamente la maniglia in senso orario . Tirare il peso nella pos desiderata .

Nota: il funzionamento dell'interruttore a cricchetto è descritto di seguito .

Avvolgere/svolgere il cavo senza carico

1. Posizionare la leva del cricchetto in posizione centrale.
2. L'avvolgicavo ora si muove liberamente in entrambe le direzioni
3. Tirare il cavo in corrispondenza del gancio fisso fino a quando possibile agganciare il gancio al carico da spostare.
4. Riavvolgere il cavo in eccesso ruotando la manovella in sens orario.

Avvolgimento del cavo sotto carico (traino, carico)

1. Tenere saldamente la manovella e spingere delicatamente per rilasciare la leva del cricchetto
2. Posizionare la leva del cricchetto in posizione.
3. Ruotare la manovella in senso orario per avvolgere uniformemen cavo d'acciaio.

Svolgimento del cavo sotto carico (abbassamento, scarico)

1. Tenere saldamente la manovella e spingere delicatamente per rilasciare la leva del cricchetto.
2. Posizionare la leva del cricchetto in posizione.
3. Il cavo deve essere completamente retratto dopo l'uso

Interruttore a cricchetto

1. Sono disponibili 3 posizioni per l'interruttore a cricchetto: la posizior alta serve per tirare, la posizione più bassa è per rilasciare e la pos centrale serve sia per tirare che per rilasciare, ma può essere utilizza solo quando l'argano è carico. Tenere saldamente la manovella se si desidera modificare la posizione dell'interruttore.
2. Prima dell'uso, installare il verricello su una superficie solida e pian Per installarlo, posizionare l'interruttore a cricchetto in posizione centrale ed estrarre il cavo finché non sono visibili i fori sul fondo della base utilizzare almeno 3 set di bulloni da 3/8 di pollice e dadi di bloccage secondo uno schema triangolare, per fissare la base alla superficie. U una tavola extra di metallo o legno duro quando necessario.
3. Quindi installare la manovella sul bullone dell'asse con il dado.
4. Posizionare l'interruttore a cricchetto nella posizione più alta e ruota manovella in senso orario per tirare. Posizionare l'interruttore a cricche nella posizione inferiore e ruotare la manovella in senso antiorario per rilasciarlo.
5. Al termine, collegare il gancio alla boccola della zampa.

MAINTENANCE

1. Seguire periodicamente le istruzioni per la lubrificazione Lubrificare regolarmente il cavo e il gancio con un leggero grasso. Ingrassare gli ingranaggi ogni 6 mesi. Utilizzare qualsiasi grasso impermeabile di buona qualità.
2. Ispezionare periodicamente tutte le parti, i cavi in acciaio, gli acc e sostituirli se danneggiati o utilizzati.
3. Far sostituire le parti danneggiate da un centro di assistenza autorizzato.
4. Controllare periodicamente i dadi e serrarli se sono allentati.
5. Il prodotto deve essere conservato in un luogo asciutto. Chiudere sempre il prodotto e tenerlo fuori dalla portata dei bambini.
6. Mantenere il prodotto adeguatamente mantenuto e pulito per presta: migliori e più sicure.
7. Mantenere le maniglie asciutte, pulite e prive di olio e grasso.
