Marque	Vevor
Modèle	KW3500
Type de produit	Treuil manuel
Capacité de charge maximale	3500 livres (environ 1588 kg)
Rapport de démultiplication	4:1 et 8:1 (2 vitesses)
Type de corde	Sangle en polyester
Longueur de corde	10 mètres
Couleur	Noir
Dimensions de la base (a x b)	44 mm x 104 mm
Fonctions principales	Tirer des charges (ne pas soulever), manivelle à deux vitesses
Alimentation	Manuelle (aucune source électrique)
Entretien	Lubrification périodique du câble, du crochet et des engrenages (tous les 6 mois)
Sécurité	Ne jamais surcharger, porter des gants, ne pas soulever de personnes, maintenir une bonne position
Pièces détachées	Remplacer les pièces endommagées par un centre de service agréé
Réparabilité	Ne pas démonter soi-même, contacter un machiniste ou spécialiste
Usage prévu	Traction de charges au sol, ne convient pas au levage
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support

FOIRE AUX QUESTIONS - KW3500 Vevor

Comment installer le treuil Vevor KW3500 ?

Percez des trous de 11 mm dans les supports selon les dimensions de la base (44 mm x 104 mm). Fixez le treuil avec des boulons et écrous. Installez la poignée rapide sur l'arbre et verrouillez l'écrou. Réglez l'interrupteur à cliquet en position médiane pour dérouler le câble, puis passez en position haute pour tirer.

Quelle est la capacité de charge maximale du KW3500 ?

La capacité de charge maximale est de 3500 livres (environ 1588 kg). Ne jamais dépasser cette limite.

Comment utiliser l'interrupteur à cliquet ?

L'interrupteur à cliquet a 3 positions : position haute pour tirer la charge, position basse pour relâcher, position médiane pour enrouler/dérouler librement sans charge. Tenez fermement la manivelle lors du changement de position.

Comment enrouler le câble sous charge ?

Tenez fermement la manivelle, poussez doucement pour soulager le levier à cliquet, placez-le en position haute, puis tournez la manivelle dans le sens des aiguilles d'une montre pour enrouler uniformément le câble.

Comment dérouler le câble sous charge ?

Tenez fermement la manivelle, poussez doucement pour soulager le levier à cliquet, placez-le en position basse, puis tournez la manivelle dans le sens inverse des aiguilles d'une montre pour dérouler le câble.

Quel entretien est nécessaire ?

Lubrifiez régulièrement le câble et le crochet avec une légère graisse. Graissez les engrenages tous les 6 mois avec une graisse imperméable de bonne qualité. Inspectez périodiquement toutes les pièces et serrez les écrous si nécessaire.

Puis-je soulever des charges avec ce treuil ?

Non, ce treuil est conçu uniquement pour tirer des charges horizontalement, pas pour soulever. Ne jamais l'utiliser pour soulever des personnes.

Que faire si le câble est endommagé ?

Remplacez le câble endommagé. Assurez-vous que la nouvelle extrémité passe par les 4 trous sur le côté de la jante et attachez un nœud à l'extrémité pour éviter qu'il ne se détache. Faites remplacer les pièces par un centre de service agréé si nécessaire.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des gants. Ne jamais surcharger. Ne placez pas vos mains près du pignon, jante ou câble. Maintenez une bonne position et équilibre. Ne laissez pas les mineurs utiliser l'appareil. N'utilisez pas sous influence de drogues ou alcool.

Où trouver le support technique et la garantie ?

Le support technique et le certificat de garantie électronique sont disponibles sur le site www.vevor.com/support. Conservez la preuve d'achat.

MODE D'EMPLOI KW3500 Vevor

Technique Assistance et certificat de garantie électronique www.vevor.com/support

TREUIL MAIN MANUEL D'UTILISATION

Modèle : KW1200, KW1600, KW2000B, KW3500, KC800, KC3500

Veuillez lire attentivement ce manuel

d'utilisation !

1. Ne surchargez jamais !

2. Ce treuil est conçu pour tirer, pas pour soulever !

3. Ne placez jamais votre main ou quoi que ce soit d'autre à prox pignon, de la jante et du câble roulant. Portez toujours des gants lorsque vous utilisez le treuil

4. N'essayez jamais de réparer ou de démonter le treuil en cas de problème. Demandez de l'aide à un machiniste ou à un spécialist

5. Lors du remplacement du câble, assurez-vous que l'extrémité du passe par les 4 trous sur le côté de la jante, et attachez un boudez l'extrémité du câble, pour éviter que le câble ne sorte.

6. Utiliser de la graisse pour axes et engrenages avant de déposer longuement

7. Ne laissez pas les mineurs utiliser et faire fonctionner ce produit

8. N'utilisez pas le produit lorsque vous êtes fatigué ou sous l'influen de l'alcool, de médicaments sur ordonnance ou de drogues.

9. Sécurité au travail

- Utilisez vos deux mains pour transporter le produit.

- Utiliser un équipement de protection approprié selon l'environnement de travail.

- Gardez toujours une bonne position et un bon équilibre.

- N'essayez pas de tirer des charges stationnaires ou de les fixer.

- N'appliquez aucune force latérale sur la charge .

- Ne convient pas au levage de charges et ne transporte ja de personnes.

1. Évitez de démarrer le produit par inadvertance. L'interrupté cliquet doit toujours être complètement engagé.

PRUDENCE: Lisez attentivement les instructions et les procédures pour des opérations en toute sécurité.

CONSERVEZ CES INSTRUCTIONS

MODEL AND PARAMETERS

Modèle	KW1200	KW1600	KW2000B	KW3500	KC800	KC3500
Capacité de charge maximale	1200 livres	1600 livres	2000 livres	3500 livres	800 livres	3500 livres
Rapport de démultipli action	4:1	4:1	4:1	4:1 et 8:1	3.1:1	4:1 et 8:1
Voie/Vitesse	2 voies _ 1Vitesse	2 voies _ 1Vitesse	2 voies _ 1Vitesse	2 voies _ 2 vitesses	2 voies _ 1Vitesse	2 voies / 2 vitesses
Type de corde	Piège à sangle en polyester	Piège à sangle en polyester	Piège à sangle en polyester	Piège à sangle en polyester	Câble en acier	Câble en acier
Longueur de corde	7M	10M	7M	10M	10M	10M
Couleurs)	Noir	Noir	Noir	Noir	Noir	Noir

STRUCTURE DIAGRAM

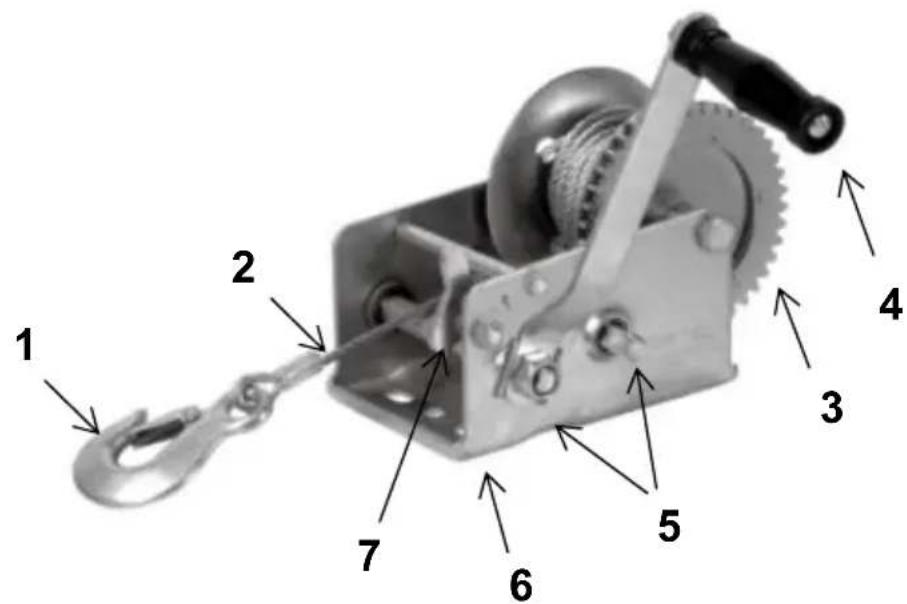

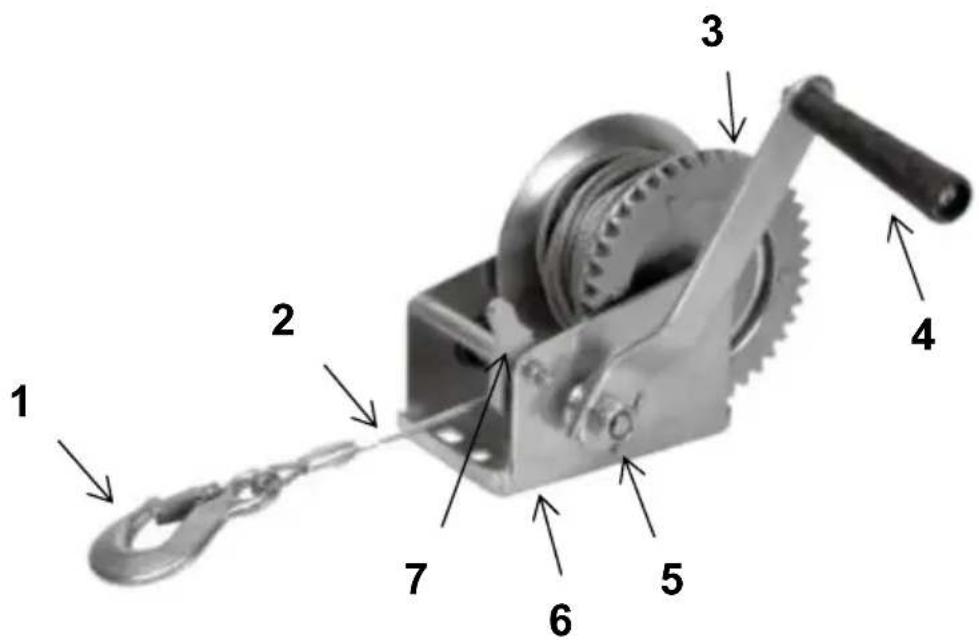

1. Crochet 2. Corde 3. Jante 4. Manivelle 5. Boulon d'axe 6. Bas Interrupteur à cliquet

1. Crochet 2. Corde 3. Jante 4. Manivelle 5. Boulon d'axe 6. Bas Interrupteur à cliquet

Préparation de l'installation :

1. Veuillez préparer un tapis ou un tapis pour protéger votre sol. Vo devez répartir tous les accessoires.
2. Veuillez préparer des gants pour éviter d'être rayé par des pièces pointues qui pourraient survenir lors de l'installation.
3. Merci d'ouvrir tous les cartons pour vérifier que les accessoires so complets et en bon état.
4. Si vous devez utiliser des outils électriques pour installer ce produ veuillez régler la vitesse sur basse vitesse à l'avance.
5. Lors de l'installation , veuillez aligner tous les trous et ne serrez toutes les vis en premier ; sinon, cela pourrait rendre l'installation diff

Installation:

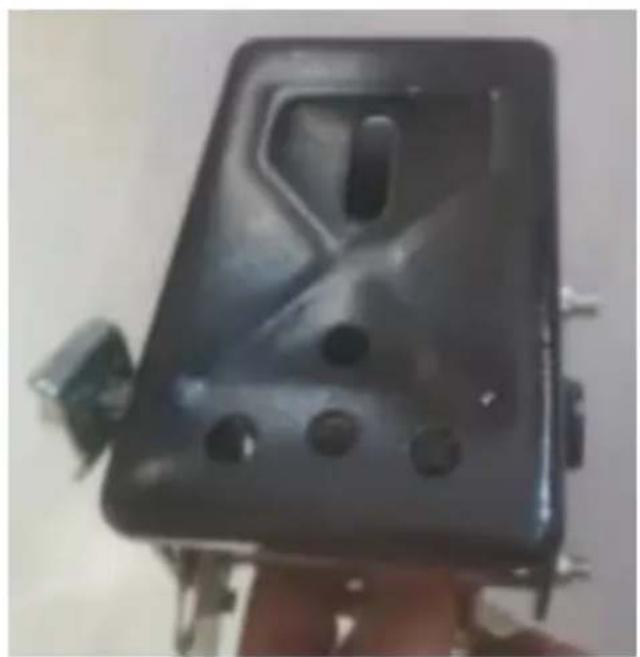

Étape 1. Percez des trous (Φ 11 mm) dans les supports à in en fonction des dimensions de la base du treuil s.

Installez le treuil sur les supports et verrouillez-le avec des boul et des écrous.

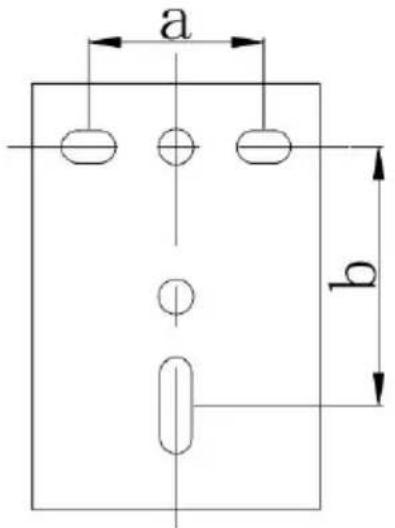

Dimension de la base du treuil :

Modèle	KW1200	KW1600	KW2000B	KC800	KW3500 / KC3500
une (mm)	50	44	50	44,5	44
b (mm)	85	79	85	74	104

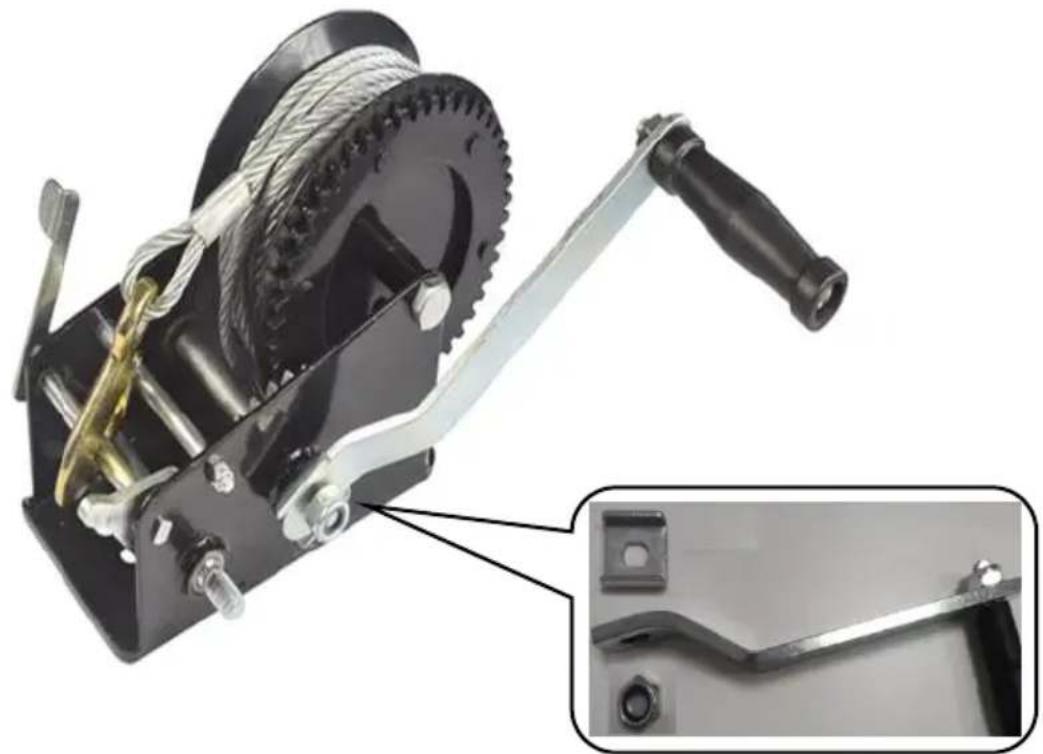

Étape 2. Installez la poignée sur l'arbre et verrouillez l'écrou, com illustré.

Remarque : les modèles KW3500 et KC3500 sont des poignées rapides , il suffit de les brancher.

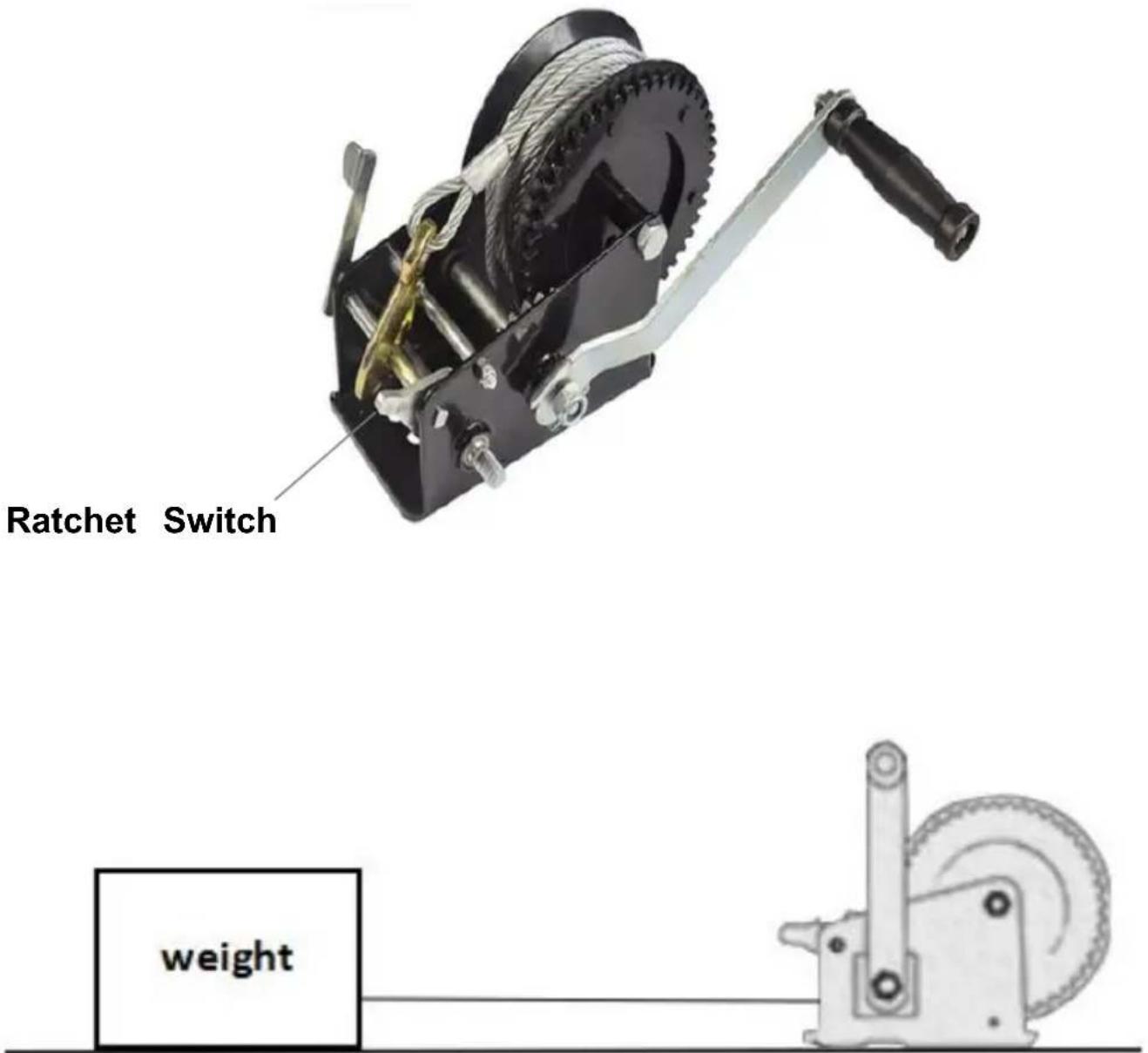

Étape 3. Réglez l'interrupteur à cliquet en position médiane, retire crochet et attrapez le poids.

ensuite l'interrupteur à cliquet en position haute. Tournez lenteme la poignée dans le sens des aiguilles d'une montre . Tirez le p jusqu'à la position souhaitée .

Remarque : Le fonctionnement du commutateur à cliquet est déci-dessous .

Enrouler/dérouler le câble sans charge

1. Placez le levier à cliquet en position centrale.
2. L'enrouleur de câble se déplace désormais librement dans les deux sens.
3. Tirez le câble au niveau du crochet fixe jusqu'à ce que le cr puisse être attaché à la charge à déplacer.
4. Enroulez l'excédent de câble en tournant la manivelle dans le des aiguilles d'une montre.

Enroulement du câble sous charge (remorquage, chargement)

1. Tenez fermement la manivelle et poussez doucement pour soul le levier à cliquet.
2. Placez le levier à cliquet en position.
3. Tournez la manivelle dans le sens des aiguilles d'une montre enrouler uniformément le câble en acier.

Déroulage du câble sous charge (descente, déchargement)

1. Tenez fermement la manivelle et poussez doucement pour soul le levier à cliquet.
2. Placez le levier à cliquet en position.
3. Le câble doit être complètement rétracté après utilisation.

Interrupteur à cliquet

1. Il y a 3 positions pour l'interrupteur à cliquet : la position supérieur pour tirer, la position inférieure est pour relâcher et la position média pour tirer et relâcher, mais elle ne peut être utilisée que lorsque le chargé. Tenez fermement la manivelle si vous souhaitez modifier la position du commutateur.

2. Avant utilisation, installez le treuil sur une surface ferme et plane. l'installer, placez l'interrupteur à cliquet en position médiane et tirez le câble jusqu'à ce que les trous au bas de la base soient visibles. Ut ensuite au moins 3 jeux de boulons et d'écrous de blocage de 3/8 pouce, selon un motif triangulaire, pour fixer la base à la surface. Ut une planche supplémentaire en métal ou en bois dur si nécessaire.

3. Installez ensuite la manivelle sur le boulon d'axe avec l'écrou.

4. Mettez l'interrupteur à cliquet en position haute et tournez la maniv dans le sens des aiguilles d'une montre pour tirer. Placez l'interrupteur cliquet en position inférieure et tournez la manivelle dans le sens inv des aiguilles d'une montre pour la relâcher.

5. Une fois terminé, fixez le crochet à la douille de patte.

MAINTENANCE

1. Suivez les instructions de lubrification périodiquement
   Lubrifiez régulièrement le câble et le crochet avec une légère graisse.
   Graissez les engrenages tous les 6 mois. Utilisez n'importe quelle gra imperméable de bonne qualité.
2. Inspectez périodiquement toutes les pièces, câbles en acier et accessoires et remplacez-les s'ils sont endommagés ou utilisés.
3. Faites remplacer les pièces endommagées par un centre de service agréé.
4. Vérifiez périodiquement les écrous et serrez-les s'ils sont desserrés.
5. Le produit doit être stocké dans un endroit sec. Conservez toujours produits sous clé et gardez -les hors de portée des enfants.
6. Gardez le produit correctement entretenu et propre pour une performance meilleure et plus sûre.
7. Gardez les poignées sèches, propres et exemptes d'huile et de gr
