KW1600 - Treuil manuel Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Treuil manuel
Marque	Vevor
Modèle	KW1600
Capacité de charge maximale	1600 livres (environ 725 kg)
Rapport de démultiplication	4:1
Voie/Vitesse	2 voies, 1 vitesse
Type de corde	Sangle en polyester
Longueur de corde	10 mètres
Couleur	Noir
Dimensions de la base (a x b)	44 mm x 79 mm
Poids estimé	Environ 16 kg
Matériau principal	Acier et alliage
Utilisation prévue	Tirer des charges, pas pour lever
Interrupteur à cliquet	3 positions : tirer, relâcher, médiane (sans charge)
Fonctionnalités de sécurité	Ne pas surcharger, porter des gants, tenir les mains éloignées du câble
Installation	Montage sur surface plane avec boulons de 3/8 pouce
Entretien	Lubrifier la corde et le crochet, graisser les engrenages tous les 6 mois
Nettoyage	Garder les poignées sèches et propres, stocker dans un endroit sec
Pièces détachées	Remplacer les pièces endommagées chez un centre agréé
Garantie	Certificat de garantie électronique disponible sur vevor.com/support

FOIRE AUX QUESTIONS - KW1600 Vevor

Comment installer le treuil Vevor KW1600 ?

Percez des trous de 11 mm dans les supports selon les dimensions de la base (44 mm x 79 mm). Fixez le treuil avec au moins 3 boulons de 3/8 pouce et écrous, en motif triangulaire. Installez la manivelle sur l'arbre et verrouillez l'écrou.

Quel est le poids maximum que peut tirer le KW1600 ?

La capacité de charge maximale est de 1600 livres (environ 725 kg). Ne jamais dépasser cette limite pour éviter les accidents.

Comment utiliser l'interrupteur à cliquet ?

L'interrupteur à cliquet a 3 positions : position haute pour tirer, position basse pour relâcher, et position médiane pour tirer et relâcher sans charge. Tenez fermement la manivelle avant de changer de position.

Puis-je utiliser ce treuil pour soulever des charges ?

Non, ce treuil est conçu uniquement pour tirer, pas pour soulever. Ne transportez jamais de personnes.

Comment entretenir le treuil KW1600 ?

Lubrifiez régulièrement la corde et le crochet avec une légère graisse. Graissez les engrenages tous les 6 mois avec une graisse imperméable de bonne qualité. Inspectez périodiquement toutes les pièces et remplacez les endommagées.

Quel type de corde est utilisé et quelle est sa longueur ?

Le treuil est équipé d'une sangle en polyester d'une longueur de 10 mètres.

Comment remplacer le câble ?

Assurez-vous que l'extrémité du câble passe par les 4 trous sur le côté de la jante, puis attachez un boudin à l'extrémité pour éviter qu'il ne sorte. Utilisez des gants et suivez les instructions de sécurité.

Que faire si le treuil ne fonctionne pas correctement ?

N'essayez pas de réparer ou démonter le treuil vous-même. Contactez un machiniste ou un spécialiste, ou rendez-vous sur vevor.com/support pour l'assistance technique.

Comment stocker le treuil ?

Stockez le treuil dans un endroit sec, à l'abri de l'humidité. Gardez-le hors de portée des enfants et maintenez-le propre et lubrifié.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des gants, ne placez jamais vos mains près du câble, des pignons ou de la jante. Ne surchargez pas, utilisez le treuil sur une surface stable et ne laissez pas les mineurs l'utiliser.

MODE D'EMPLOI KW1600 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

TREUIL À MAIN - MANUEL D'UTILISATION

Modèles : KW1200, KW1600, KW2000B, KW3500, KC800, KC3500

Veuillez lire attentivement ce manuel d'utilisation !

Ne surchargez jamais !

1. Ne surchargez jamais !
2. Ce treuil est conçu pour tirer, pas pour soulever !
3. Ne placez jamais votre main ou quoi que ce soit d'autre à proximité du pignon, de la jante et du câble en mouvement. Portez toujours des gants lorsque vous utilisez le treuil.
4. N'essayez jamais de réparer ou de démonter le treuil en cas de problème. Demandez de l'aide à un machiniste ou à un spécialiste.
5. Lors du remplacement du câble, assurez-vous que l'extrémité du câble passe par les 4 trous sur le côté de la jante, et attachez un nœud à l'extrémité du câble, pour éviter que le câble ne sorte.
6. Utiliser de la graisse pour axes et engrenages avant de déposer longuement
7. Ne laissez pas les mineurs utiliser et faire fonctionner ce produit
8. N'utilisez pas le produit lorsque vous êtes fatigué ou sous l'influence de l'alcool, de médicaments sur ordonnance ou de drogues.
9. Sécurité au travail

- Utilisez vos deux mains pour transporter le produit.

- Utiliser un équipement de protection approprié selon l'environnement de travail.

- Gardez toujours une bonne position et un bon équilibre.

- N'essayez pas de tirer des charges stationnaires ou de les fixer.

- N'appliquez aucune force latérale sur la charge.

- Ne convient pas au levage de charges et ne transporte jamais de personnes.

1. Évitez de démarrer le produit par inadvertance. L'interrupteur à cliquet doit toujours être complètement engagé.

PRUDENCE : Lisez attentivement les instructions et les procédures pour des opérations en toute sécurité.

CONSERVEZ CES INSTRUCTIONS

MODÈLE ET PARAMÈTRES

Modèle	KW1200	KW1600	KW2000B	KW3500	KC800	KC3500
Capacité de charge maximale	1200 livres	1600 livres	2000 livres	3500 livres	800 livres	3500 livres
Rapport de démultipli action	4:1	4:1	4:1	4:1 et 8:1	3.1:1	4:1 et 8:1
Voie/Vitesse	2 voies _ 1Vitesse	2 voies _ 1Vitesse	2 voies _ 1Vitesse	2 voies _ 2 vitesses	2 voies _ 1Vitesse	2 voies / 2 vitesses
Type de corde	Piège à sangle en polyester	Piège à sangle en polyester	Piège à sangle en polyester	Piège à sangle en polyester	Câble en acier	Câble en acier
Longueur de corde	7M	10M	7M	10M	10M	10M
Couleurs)	Noir	Noir	Noir	Noir	Noir	Noir

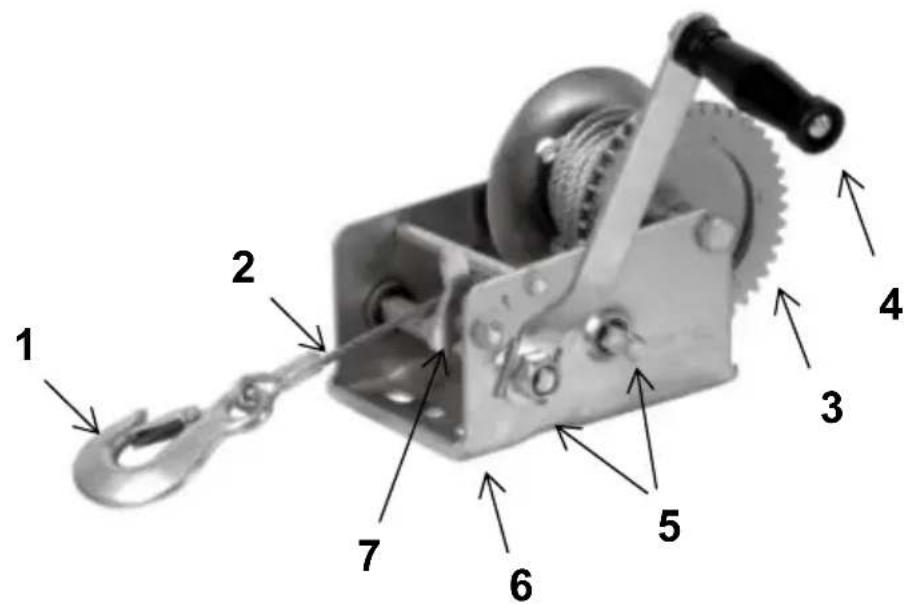

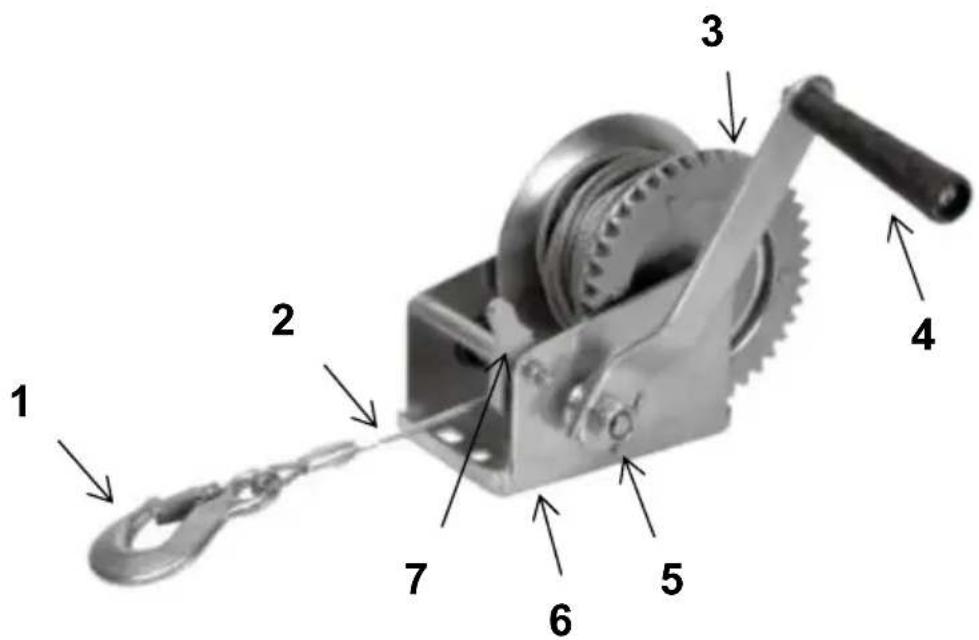

SCHÉMA DE STRUCTURE

1. 1. Crochet 2. Corde 3. Jante 4. Manivelle 5. Boulon d'axe 6. Bas Interrupteur à cliquet

1. 1. Crochet 2. Corde 3. Jante 4. Manivelle 5. Boulon d'axe 6. Bas Interrupteur à cliquet

Préparation de l'installation :

1. Veuillez préparer un tapis ou une bâche pour protéger votre sol. Vous devez répartir tous les accessoires.
2. Veuillez préparer des gants pour éviter d'être rayé par des pièces pointues qui pourraient survenir lors de l'installation.
3. Merci d'ouvrir tous les cartons pour vérifier que les accessoires sont complets et en bon état.
4. Si vous devez utiliser des outils électriques pour installer ce produit, veuillez régler la vitesse sur basse vitesse à l'avance.
5. Lors de l'installation, veuillez aligner tous les trous et ne serrez pas toutes les vis en premier ; sinon, cela pourrait rendre l'installation difficile.

Installation :

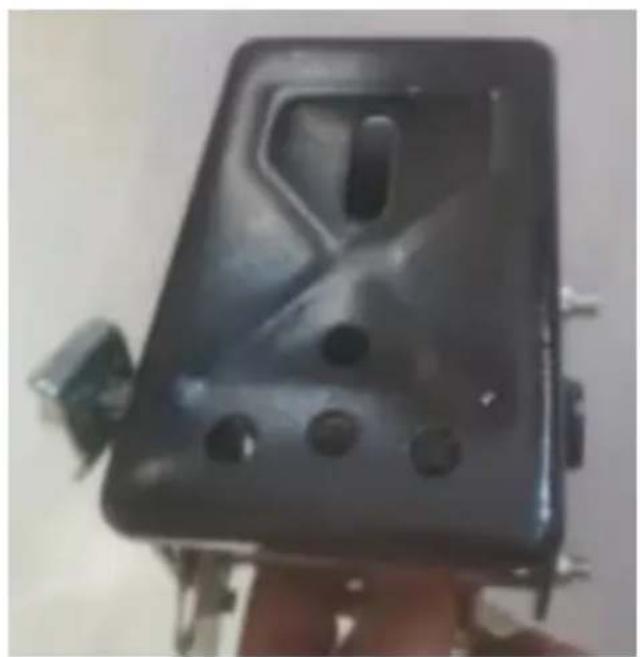

Étape 1. Percez des trous (Φ 11 mm) dans les supports à l'aide d'un foret, en fonction des dimensions de la base du treuil.

Installez le treuil sur les supports et verrouillez-le avec des boulons et des écrous.

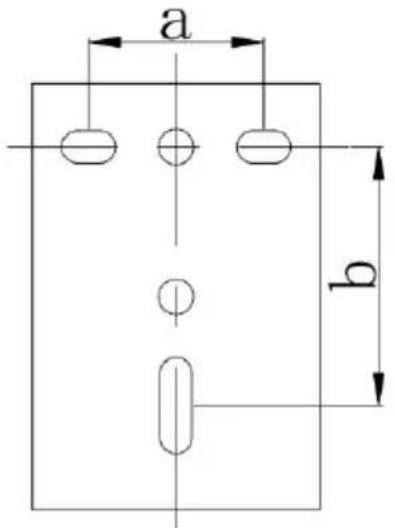

Dimension de la base du treuil :

Modèle	KW1200	KW1600	KW2000B	KC800	KW3500 / KC3500
une (mm)	50	44	50	44,5	44
b (mm)	85	79	85	74	104

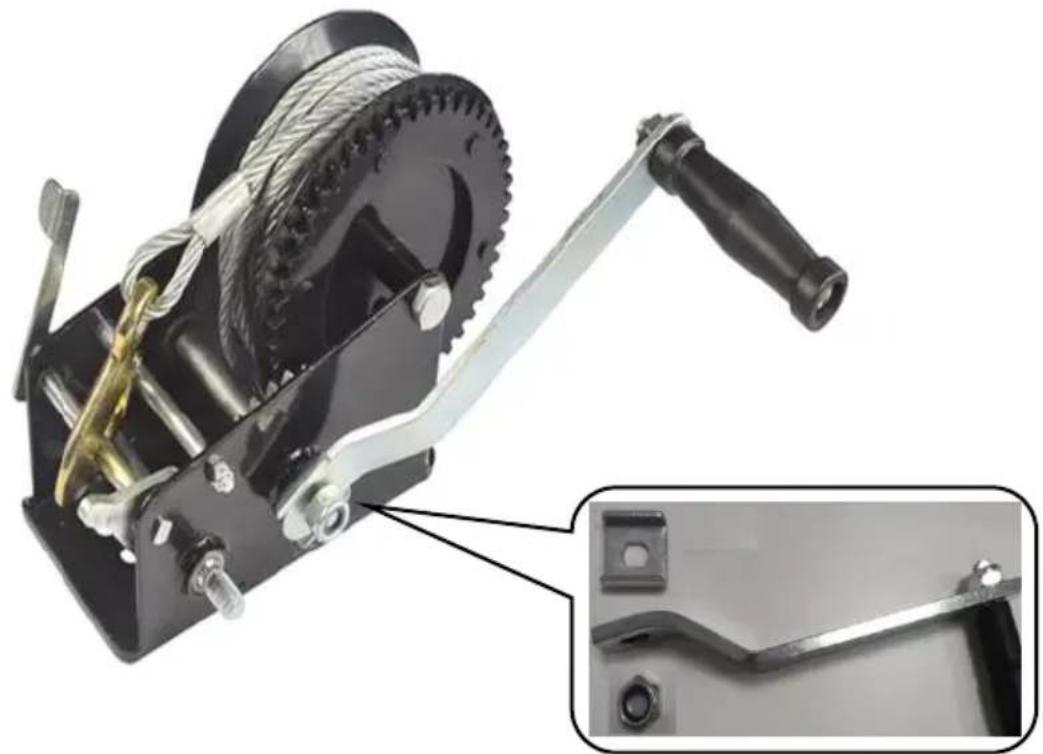

Étape 2. Installez la poignée sur l'arbre et verrouillez l'écrou, comme illustré.

Remarque : les modèles KW3500 et KC3500 sont des poignées rapides, il suffit de les brancher.

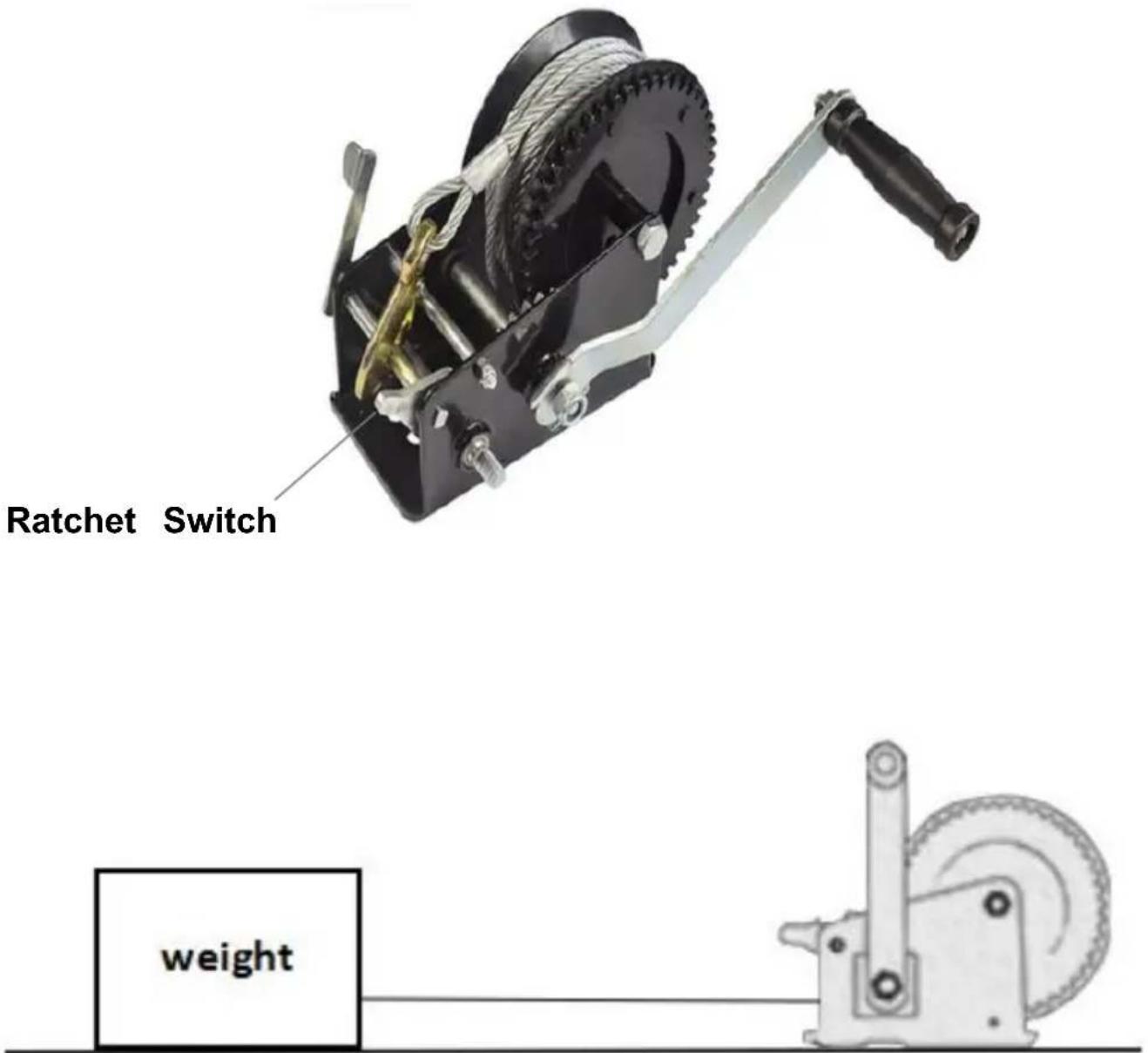

Étape 3. Réglez l'interrupteur à cliquet en position médiane, retirez le crochet et attrapez le poids.

Ensuite, placez l'interrupteur à cliquet en position haute. Tournez lentement la poignée dans le sens des aiguilles d'une montre. Tirez le poids jusqu'à la position souhaitée.

Remarque : Le fonctionnement du commutateur à cliquet est décrit ci-dessous.

Enrouler/dérouler le câble sans charge

1. Placez le levier à cliquet en position centrale.
2. L'enrouleur de câble se déplace désormais librement dans les deux sens.
3. Tirez le câble au niveau du crochet fixe jusqu'à ce que le crochet puisse être attaché à la charge à déplacer.
4. Enroulez l'excédent de câble en tournant la manivelle dans le sens des aiguilles d'une montre.

Enroulement du câble sous charge (remorquage, chargement)

1. Tenez fermement la manivelle et poussez doucement pour soulever le levier à cliquet.
2. Placez le levier à cliquet en position.
3. Tournez la manivelle dans le sens des aiguilles d'une montre pour enrouler uniformément le câble en acier.

Déroulage du câble sous charge (descente, déchargement)

1. Tenez fermement la manivelle et poussez doucement pour débloquer le levier à cliquet.
2. Placez le levier à cliquet en position.
3. Le câble doit être complètement rétracté après utilisation.

Interrupteur à cliquet

1. Il y a 3 positions pour l'interrupteur à cliquet : la position supérieure pour tirer, la position inférieure pour relâcher, et la position médiane pour tirer et relâcher, mais elle ne peut être utilisée que lorsque le treuil est chargé. Tenez fermement la manivelle si vous souhaitez modifier la position du commutateur.
2. Avant utilisation, installez le treuil sur une surface ferme et plane. Pour l'installer, placez l'interrupteur à cliquet en position médiane et tirez le câble jusqu'à ce que les trous au bas de la base soient visibles. Utilisez ensuite au moins 3 jeux de boulons et d'écrous de blocage de 3/8 pouce, selon un motif triangulaire, pour fixer la base à la surface. Utilisez une planche supplémentaire en métal ou en bois dur si nécessaire.
3. Installez ensuite la manivelle sur le boulon d'axe avec l'écrou.
4. Mettez l'interrupteur à cliquet en position haute et tournez la manivelle dans le sens des aiguilles d'une montre pour tirer. Placez l'interrupteur à cliquet en position inférieure et tournez la manivelle dans le sens inverse des aiguilles d'une montre pour la relâcher.
5. Une fois terminé, fixez le crochet à la douille de patte.

MAINTENANCE

1. Suivez les instructions de lubrification périodiquement. Lubrifiez régulièrement le câble et le crochet avec une légère graisse. Graissez les engrenages tous les 6 mois. Utilisez n'importe quelle graisse imperméable de bonne qualité.
2. Inspectez périodiquement toutes les pièces, câbles en acier et accessoires et remplacez-les s'ils sont endommagés ou usés.
3. Faites remplacer les pièces endommagées par un centre de service agréé.
4. Vérifiez périodiquement les écrous et serrez-les s'ils sont desserrés.
5. Le produit doit être stocké dans un endroit sec. Conservez toujours le produit sous clé et gardez-le hors de portée des enfants.
6. Gardez le produit correctement entretenu et propre pour une performance meilleure et plus sûre.
7. Gardez les poignées sèches, propres et exemptes d'huile et de graisse.
