GEBRUIKSAANWIJZING KW1600 Vevor

Lees deze gebruikershandleiding zorgvuldig

door !

1. Nooit overbelasten!
2. Deze lier is ontworpen om te trekken, niet om te heffen!
3. Houd nooit uw hand of iets anders in de buurt van het tandwiel velg en de rolkabel. Draag altijd handschoenen als u de lier gebi
4. Probeer nooit de lier te repareren of te demonteren als er een probleem is. Vraag een machinist of specialist om hulp.
5. Zorg er bij het vervangen van de kabel voor dat het uiteinde va kabel door de 4 gaten aan de zijkant van de velg komt en maak knop vast of las het uiteinde van de kabel vast om te voorkome de kabel naar buiten komt.
6. Gebruik vet voor assen en tandwielen voordat u het langdurig aanbrengt
7. Sta niet toe dat minderjarigen dit product gebruiken en bedienen
8. Gebruik het product niet als u moe bent of onder invloed bent v alcohol, voorgeschreven medicijnen of drugs.

9. Veiligheid op het werk

10. Gebruik beide handen bij het transporteren van het product

11. Gebruik de juiste beschermingsmiddelen, afhankelijk van de werkomgeving.
12. Zorg ervoor dat u altijd op de juiste voet staat en in eve blijft.
13. Probeer geen stilstaande lasten te trekken of vast te zette
14. Oefen geen zijwaartse kracht uit op de last .

15. Niet voor het heffen van lasten en nooit voor het vervoeren personen.

16. Voorkom dat u het product onbedoeld start. De ratelschal moet altijd volledig ingeschakeld zijn.

VOORZICHTIGHEID: Lees zorgvuldig de instructies en procedures voor veilig gebruik.

BEWAAR DEZE INSTRUCTIES

MODEL AND PARAMETERS

Model	KW1200	KW1600	KW2000B	KW3500	KC800	KC3500
Maximaal laadverm ogen	1200 pond	1600 pond	2000 pond	3500 pond	800 pond	3500 pond
Overbren gingsverh ouding	4:1	4:1	4:1	4:1 en 8:1	3.1:1	4:1 en 8:1
Manier/Snelheid	2 W ag 1Snelheid	2 W ag 1Snelheid	2 W ag 1Snelheid	2 W ag / Snelheid	2 W ag 1Snelheid	2 W ag 2 Snelheid
Touwtype	Polyester S - val	Polyester S - val	Polyester S - val	Polyester S - val	Stalen kabel	Stalen kabel
Touw lengte	7M	10M	7M	10M	10M	10M
Kleur(en)	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart

©

1.Haak 2. Touw 3. Velg 4.Crank 5.Asbout 6. Basis 7.Ratelschakela

Voorbereiding installatie:

1. Zorg voor een tapijt of mat om uw vloer te beschermen. Je moe accessoires spreiden.
2. Zorg ervoor dat u handschoenen draagt om te voorkomen dat u bekrast raakt door scherpe onderdelen die tijdens de installatie kunnen ontstaan.
3. Open alle dozen om te controleren of de accessoires compleet e goede staat zijn.
4. Als u elektrisch gereedschap nodig heeft om dit product te install stel de snelheid dan vooraf in op een lage snelheid.
5. bij het installeren alle gaten uit en draai niet eerst alle schroever anders kan dit de installatie bemoeilijken.

Installatie:

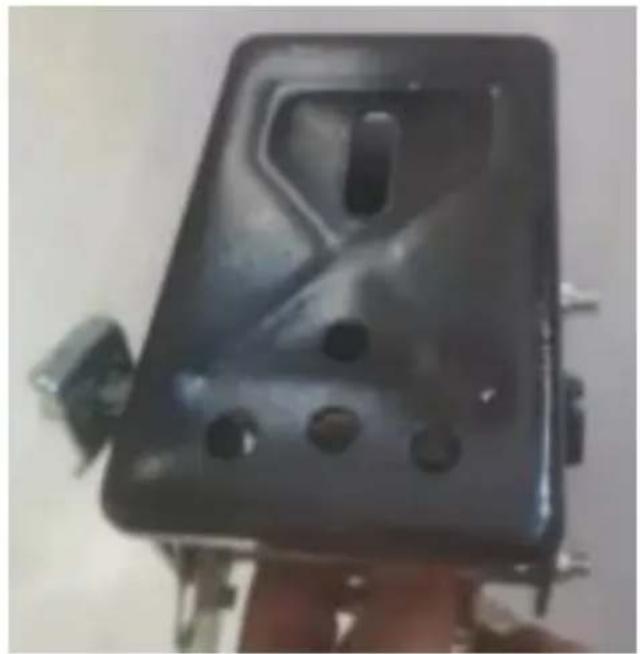

Stap 1. Boor gaten (Φ 11 mm) in de te installeren beugels, afhankelijk van de afmeting s van de lierbasis.

Monteer de lier op de beugels en zet deze vast met bouten en moeren.

Stap 2. Installeer de hendel op de as en borg de moer, zoals afgebeeld.

Opmerking: Modellen KW3500 en KC3500 zijn snelle handgrepen u hoeft ze alleen maar aan te sluiten.

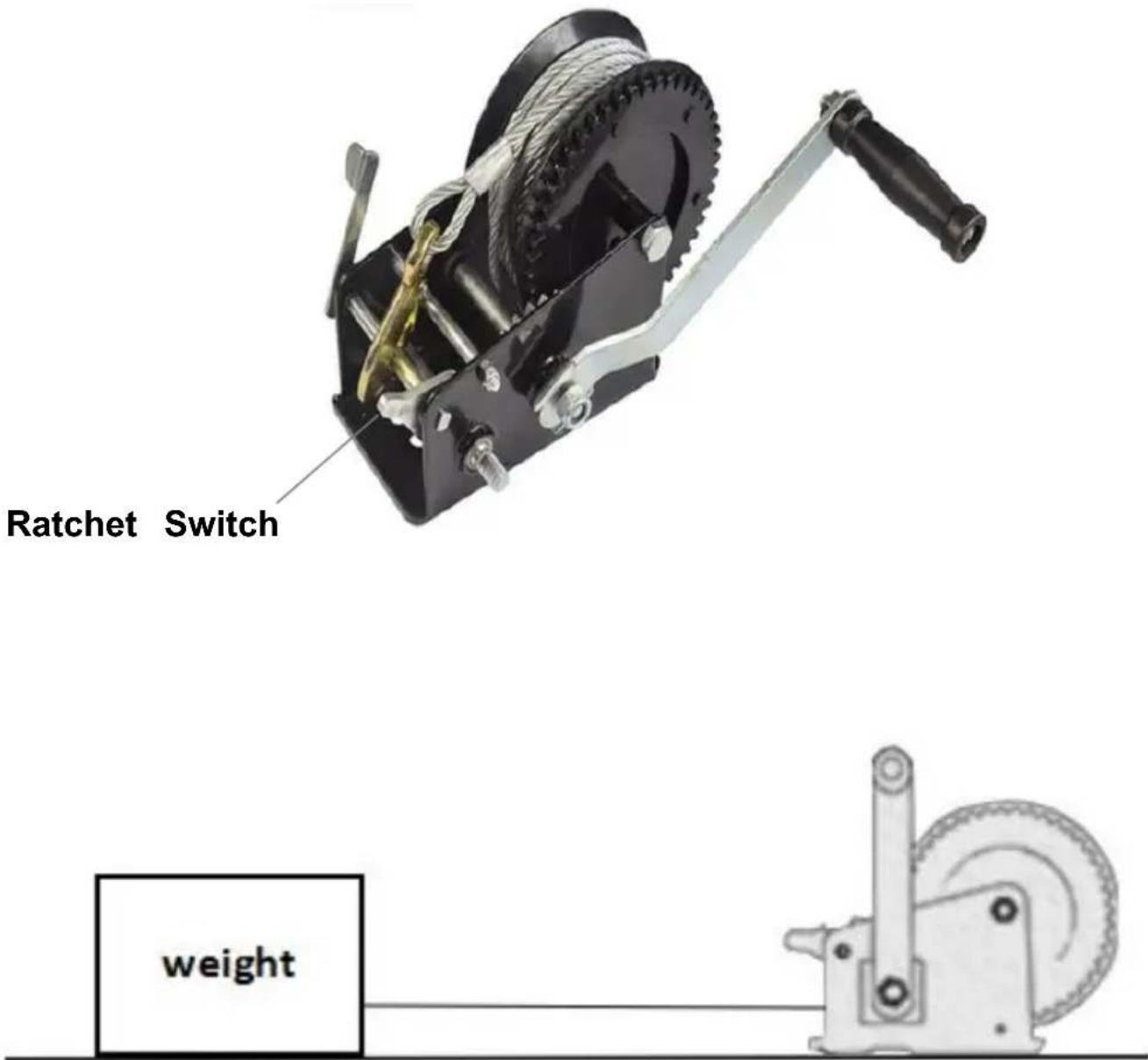

Stap 3. Zet de ratelschakelaar in de middelste stand, trek de ha eruit en vang het gewicht.

vervolgens de ratelschakelaar naar een hoge positie. Draai de hendel langzaam met de klok mee . Trek het gewicht naar de gewenste positie .

Opmerking: De werking van de ratelschakelaar wordt hieronder beschreven .

onbelast op-/afwikkelen van de kabel

1. Zet de ratelhendel in de middenpositie.

2. De kabelhaspel beweegt nu vrij in beide richtingen.

3. Trek de kabel aan de vaste haak totdat de haak aan de te verplaatsen last kan worden bevestigd.

4. Wikkel de overtollige kabel terug door de slinger met de klok te draaien.

Kabel onder belasting oprollen (slepen, laden)

1.Houd de kruk stevig vast en duw zachtjes om de ratelhendel to ontlasten
2. Plaats de ratelhendel in positie.
3. Draai de slinger rechtsom om de staalkabel gelijkmatig op te winden.

Afrollen van de kabel onder belasting (laten zakken, lossen)

1.Houd de kruk stevig vast en duw zachtjes om de ratelhendel to ontlasten.
2. Plaats de ratelhendel in positie.
3. De kabel moet na gebruik weer volledig worden ingetrokken

Ratelschakelaar

1. Er zijn 3 posities voor de ratelschakelaar: de hogere positie is voor trekken, de lagere positie is voor loslaten en de middelste positie is zowel trekken als loslaten, maar deze kan alleen worden gebruikt als lier is geladen. Houd de slinger stevig vast als u de schakelaarpositie wijzigen.
2. Installeer de lier vóór gebruik op een stevige en vlakke ondergrond het te installeren, zet u de ratelschakelaar in de middelste stand en de kabel eruit totdat de gaten aan de onderkant van de basis zichtb Gebruik vervolgens minimaal 3 sets 3/8 inch bouten en borgmoeren, i een driehoekig patroon, om de basis op het oppervlak te bevestigen. Gebruik indien nodig een extra metalen of hardhouten plank.
3. Monteer vervolgens de slinger op de asbout met moer.
4. Zet de ratelschakelaar in de hogere stand en draai de slinger me klok mee om te trekken. Zet de ratelschakelaar in de onderste stand draai de slinger tegen de klok in om hem los te maken.
5. Wanneer u klaar bent, bevestigt u de haak aan de pootbus.

MAINTENANCE

1. Volg de instructies voor periodiek smeren
   Smeer de kabel en haak regelmatig met een beetje vet.
   Smeer de tandwielen elke 6 maanden. Gebruik een waterdicht vet var goede kwaliteit.
2. Inspecteer periodiek alle onderdelen, staalkabels, accessoires en vervang ze indien beschadigd of gebruikt.
3. Laat beschadigde onderdelen vervangen door een erkend servicecentrum.
4. Controleer de moeren regelmatig en draai ze vast als ze los zitten
5. Het product moet op een droge plaats worden bewaard. Sluit het product altijd af en houd het buiten bereik van kinderen.
6. Houd het product goed onderhouden en schoon voor betere en ve prestaties.
7. Houd de handgrepen droog, schoon en vrij van olie en vet.
