KC800 - Handlier Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Handlier
Merk	Vevor
Model	KC800
Maximaal draagvermogen	800 lb (ongeveer 363 kg)
Overbrengingsverhouding	3.1:1
Richting / Snelheid	2 richtingen, 1 snelheid
Kabeltype	Stalen kabel
Kabellengte	10 m
Afmetingen van de basis (a x b)	44,5 mm x 74 mm
Diameter van montagegaten	Φ 11 mm
Hoofdfuncties	Trekken, slepen, laden; Niet gebruiken om personen te hijsen of te vervoeren
Onderhoud en reiniging	Smeer de kabel en haak met lichte olie; smeer de tandwielen om de 6 maanden; houd de handgrepen schoon en droog
Veiligheid	Nooit overbelasten; draag handschoenen; houd handen uit de buurt van tandwiel/wiel/kabel; laat minderjarigen niet gebruiken; niet gebruiken onder invloed
Onderdelen en repareerbaarheid	Neem contact op met een erkend servicecentrum voor vervanging van beschadigde onderdelen
Beoogd gebruik	Alleen horizontaal trekken, niet verticaal hijsen
Opslag	Op een droge plaats, buiten bereik van kinderen
Kleur	Zwart

Veelgestelde vragen - KC800 Vevor

Wat is het maximale draagvermogen van de Vevor KC800 lier?

De KC800 lier heeft een maximaal draagvermogen van 800 pond (ongeveer 363 kg). Overschrijd deze limiet nooit.

Kan ik de KC800 lier gebruiken om lasten te hijsen?

Nee, deze lier is ontworpen om horizontaal te trekken, niet om te hijsen. Gebruik hem nooit om lasten te hijsen of personen te vervoeren.

Hoe onderhoud ik de stalen kabel?

Smeer de kabel en haak regelmatig met een lichte olie om roest te voorkomen en een soepele werking te garanderen.

Hoe vaak moet ik de tandwielen smeren?

Het wordt aanbevolen om de tandwielen elke 6 maanden te smeren met een goede waterafstotende vet.

Hoe installeer ik de lier op een oppervlak?

Boor gaten van Φ 11 mm in de steunen volgens de afmetingen van de basis (44,5 mm x 74 mm). Bevestig de lier met minimaal 3 sets van 3/8 inch bouten en borgmoeren in een driehoekig patroon.

Wat te doen als de kabel beschadigd is?

Inspecteer de kabel regelmatig. Als deze beschadigd is, laat hem dan vervangen door een erkend servicecentrum. Probeer hem niet zelf te repareren.

Hoe rol ik de kabel op zonder last?

Zet de palhefboom in de centrale stand om de kabel vrij te geven. Trek de kabel handmatig uit, draai dan de slinger met de klok mee om de overtollige kabel op te rollen.

Wat zijn de veiligheidsmaatregelen?

Draag altijd handschoenen, houd uw handen weg van het tandwiel of de kabel, overbelast niet, en laat minderjarigen het apparaat niet gebruiken.

Hoe gebruik ik de pal om de kabel onder last af te rollen?

Houd de slinger stevig vast, duw de palhefboom voorzichtig in de lage stand, draai dan de slinger tegen de klok in om af te rollen.

Waar moet ik de lier na gebruik opslaan?

Bewaar de lier op een droge plaats, buiten bereik van kinderen. Houd de handgrepen schoon en vrij van olie of vet.

GEBRUIKSAANWIJZING KC800 Vevor

Lees deze gebruikershandleiding zorgvuldig

door!

1. Nooit overbelasten!
2. Deze lier is ontworpen om te trekken, niet om te heffen!
3. Houd nooit uw hand of iets anders in de buurt van het tandwiel, de velg en de rolkabel. Draag altijd handschoenen als u de lier gebruikt.
4. Probeer nooit de lier te repareren of te demonteren als er een probleem is. Vraag een machinist of specialist om hulp.
5. Zorg er bij het vervangen van de kabel voor dat het uiteinde van de kabel door de 4 gaten aan de zijkant van de velg komt en maak een knoop vast of las het uiteinde van de kabel vast om te voorkomen dat de kabel naar buiten komt.
6. Gebruik vet voor assen en tandwielen voordat u het langdurig aanbrengt.
7. Sta niet toe dat minderjarigen dit product gebruiken en bedienen.
8. Gebruik het product niet als u moe bent of onder invloed bent van alcohol, voorgeschreven medicijnen of drugs.
9. Veiligheid op het werk
10. Gebruik beide handen bij het transporteren van het product.
11. Gebruik de juiste beschermingsmiddelen, afhankelijk van de werkomgeving.
12. Zorg ervoor dat u altijd op de juiste voet staat en in evenwicht blijft.
13. Probeer geen stilstaande lasten te trekken of vast te zetten.
14. Oefen geen zijwaartse kracht uit op de last.
15. Niet voor het heffen van lasten en nooit voor het vervoeren van personen.
16. Voorkom dat u het product onbedoeld start. De ratelschakel moet altijd volledig ingeschakeld zijn.

VOORZICHTIGHEID: Lees zorgvuldig de instructies en procedures voor veilig gebruik.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Model	KW1200	KW1600	KW2000B	KW3500	KC800	KC3500
Maximaal laadverm ogen	1200 pond	1600 pond	2000 pond	3500 pond	800 pond	3500 pond
Overbren gingsverh ouding	4:1	4:1	4:1	4:1 en 8:1	3.1:1	4:1 en 8:1
Manier/Snelheid	2 W ag 1Snelheid	2 W ag 1Snelheid	2 W ag 1Snelheid	2 W ag / Snelheid	2 W ag 1Snelheid	2 W ag 2 Snelheid
Touwtype	Polyester S - val	Polyester S - val	Polyester S - val	Polyester S - val	Stalen kabel	Stalen kabel
Touw lengte	7M	10M	7M	10M	10M	10M
Kleur(en)	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart

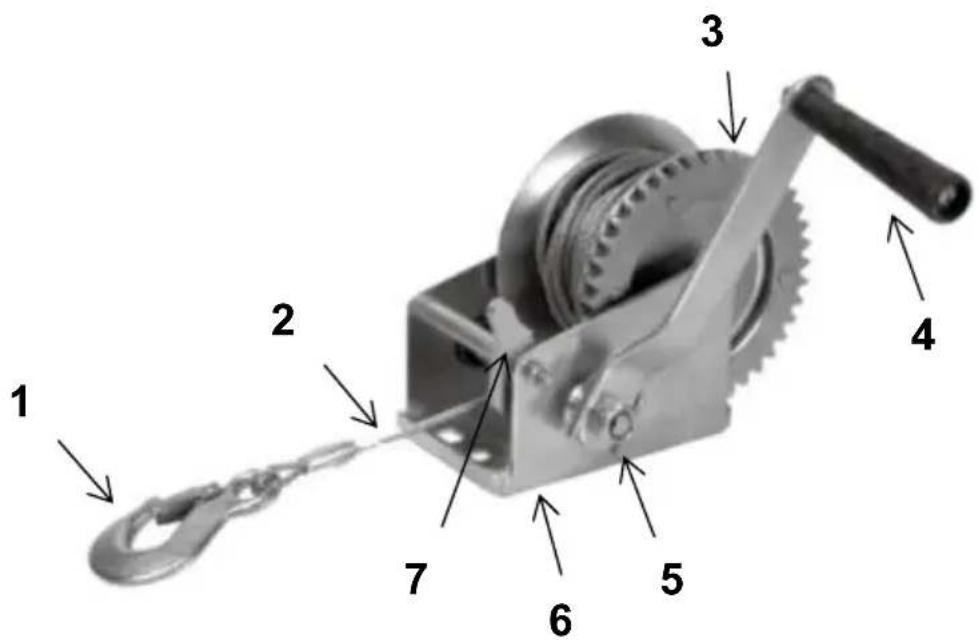

STRUCTUURDIAGRAM

Voorbereiding installatie:

1. Zorg voor een tapijt of mat om uw vloer te beschermen. U moet accessoires spreiden.
2. Zorg ervoor dat u handschoenen draagt om te voorkomen dat u bekrast raakt door scherpe onderdelen die tijdens de installatie kunnen ontstaan.
3. Open alle dozen om te controleren of de accessoires compleet en in goede staat zijn.
4. Als u elektrisch gereedschap nodig heeft om dit product te installeren, stel de snelheid dan vooraf in op een lage snelheid.
5. Bij het installeren alle gaten uit en draai niet eerst alle schroeven vast, anders kan dit de installatie bemoeilijken.

Installatie:

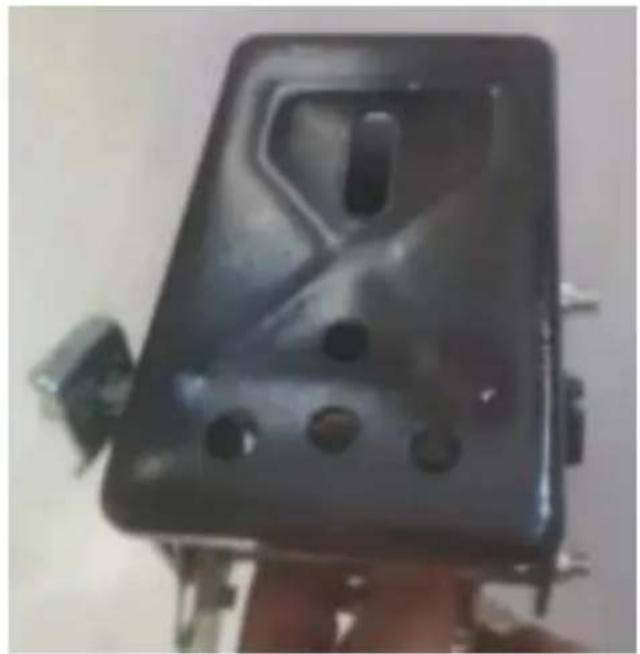

Stap 1. Boor gaten (Φ 11 mm) in de te installeren beugels, afhankelijk van de afmetingen van de lierbasis.

Monteer de lier op de beugels en zet deze vast met bouten en moeren.

Stap 2. Installeer de hendel op de as en borg de moer, zoals afgebeeld.

Opmerking: Modellen KW3500 en KC3500 hebben snelle handgrepen; u hoeft ze alleen maar aan te sluiten.

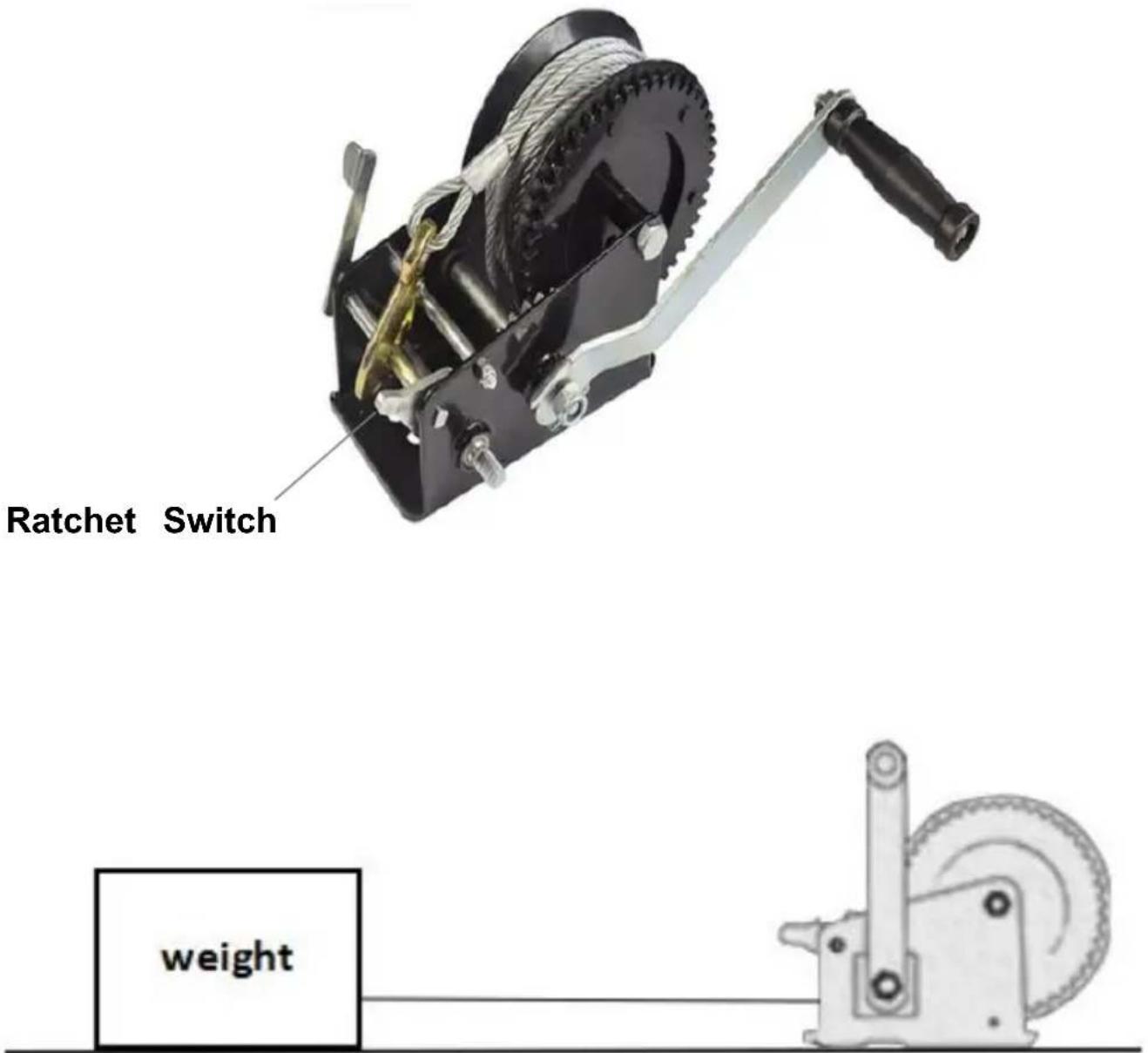

Stap 3. Zet de ratelschakelaar in de middelste stand, trek de haak eruit en vang het gewicht.

Vervolgens de ratelschakelaar naar een hoge positie. Draai de hendel langzaam met de klok mee. Trek het gewicht naar de gewenste positie.

Opmerking: De werking van de ratelschakelaar wordt hieronder beschreven.

Onbelast op-/afwikkelen van de kabel

1. Zet de ratelhendel in de middenpositie.
2. De kabelhaspel beweegt nu vrij in beide richtingen.
3. Trek de kabel aan de vaste haak totdat de haak aan de te verplaatsen last kan worden bevestigd.
4. Wikkel de overtollige kabel terug door de slinger met de klok te draaien.

Kabel onder belasting oprollen (slepen, laden)

1. Houd de kruk stevig vast en duw zachtjes om de ratelhendel te ontlasten. 2. Plaats de ratelhendel in positie. 3. Draai de slinger rechtsom om de staalkabel gelijkmatig op te winden.

Afrollen van de kabel onder belasting (laten zakken, lossen)

1. Houd de kruk stevig vast en duw zachtjes om de ratelhendel te ontlasten. 2. Plaats de ratelhendel in positie. 3. De kabel moet na gebruik weer volledig worden ingetrokken.

Ratelschakelaar

1. Er zijn 3 posities voor de ratelschakelaar: de hogere positie is voor trekken, de lagere positie is voor loslaten en de middelste positie is zowel trekken als loslaten, maar deze kan alleen worden gebruikt als de lier is geladen. Houd de slinger stevig vast als u de schakelaarpositie wijzigt.
2. Installeer de lier vóór gebruik op een stevige en vlakke ondergrond. Om de lier te installeren, zet u de ratelschakelaar in de middelste stand en trekt u de kabel eruit totdat de gaten aan de onderkant van de basis zichtbaar zijn. Gebruik vervolgens minimaal 3 sets 3/8 inch bouten en borgmoeren, in een driehoekig patroon, om de basis op het oppervlak te bevestigen. Gebruik indien nodig een extra metalen of hardhouten plank.
3. Monteer vervolgens de slinger op de asbout met moer.
4. Zet de ratelschakelaar in de hogere stand en draai de slinger met de klok mee om te trekken. Zet de ratelschakelaar in de onderste stand en draai de slinger tegen de klok in om hem los te maken.
5. Wanneer u klaar bent, bevestigt u de haak aan de pootbus.

MAINTENANCE

1. Volg de instructies voor periodiek smeren. Smeer de kabel en haak regelmatig met een beetje vet. Smeer de tandwielen elke 6 maanden. Gebruik een waterdicht vet van goede kwaliteit.
2. Inspecteer periodiek alle onderdelen, staalkabels, accessoires en vervang ze indien beschadigd of gebruikt.
3. Laat beschadigde onderdelen vervangen door een erkend servicecentrum.
4. Controleer de moeren regelmatig en draai ze vast als ze los zitten.
5. Het product moet op een droge plaats worden bewaard. Sluit het product altijd af en houd het buiten bereik van kinderen.
6. Houd het product goed onderhouden en schoon voor betere en veilige prestaties.
7. Houd de handgrepen droog, schoon en vrij van olie en vet.
