BRUKSANVISNING KC800 Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

Vänligen läs denna bruksanvisning noggrant !

1. Överbelasta aldrig!
2. Denna vinsch är designad för att dra, inte för att lyfta!
3. Placera aldrig din hand eller något annat nära växeln, fälgen och rullvajern. Använd alltid handskar när du använder vinschen
4. Försök aldrig att reparera eller demontera vinschen när det finns problem. Be en maskinist eller specialist om hjälp.
5. När du byter kabel, se till att änden av kabeln kommer genom (hålen på sidan av fälgen, och knyt en knopp eller svetsa spetser kabeln för att förhindra att kabeln kommer ut.
6. Använd fett för axel och kugghjul innan långtidsavsättning
7. Tillåt inte minderåriga att använda och använda denna produkt
8. Använd inte produkten när du är trött eller under påverkan av al receptbelagda läkemedel eller droger.

9. Säkerhet på jobbet

10. Använd båda händerna när du transporterar produkten.

11. Använd lämplig skyddsutrustning i enlighet med arbetsmiljön.
12. Håll alltid rätt fotfäste och balansera.
13. Försök inte att dra stillastående eller fixa laster.
14. Applicera ingen sidokraft på lasten.

15. Ej för att lyfta laster och aldrig transportera personer .

16. Undvik att starta produkten oavsiktligt. Spärrbrytaren ska a vara helt inkopplad.

WARNING: Läs noggrant instruktionerna och procedurerna för säker drift SPARA DESSA INSTRUKTIONER

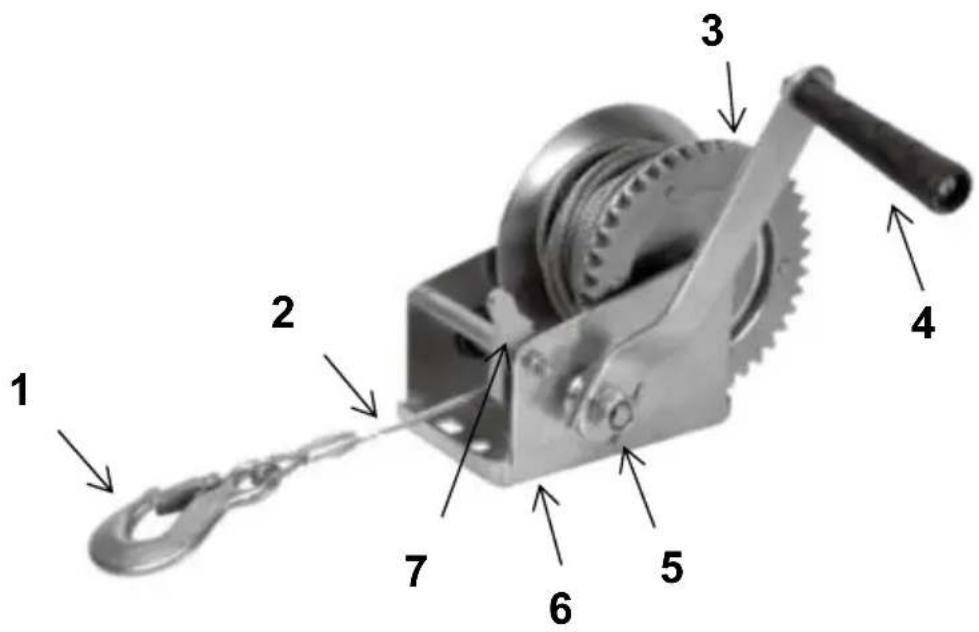

MODEL AND PARAMETERS

Modell	KW1200	KW1600	KW2000B	KW3500	KC800	KC3500
Maximal lastkapacitet	1200pund	1600pund	2000pund	3500pund	800 pund	3500pund
Utväxlings förhållande	4:1	4:1	4:1	4:1 och 8:1	3,1:1	4:1 och 8:1
Sätt/hastighet	2 väg _ Hastighet	2 väg _ Hastighet	2 väg _ Hastighet	2 väg _ hastighet	2 väg _ Hastighet	2 väg _ 2 hastighe +
Typ av rej	P olyester S trap	P olyester S trap	P olyester S trap	P olyester S trap	Stålkabel	Stålkabel
Replängd	7M	10M	7M	10M	10M	10M
Färger)	Svart	Svart	Svart	Svart	Svart	Svart

Installationsförberedelser:

1. Förbered en matta eller matta för att skydda ditt golv. Du måste ut alla tillbehör.

2. Förbered handskar för att undvika repor av vassa delar som kan uppstå under installationen.

3. Öppna alla lådor för att kontrollera att tillbehören är kompletta och gott skick.

4. Om du behöver använda elverktyg för att installera den här produställ in hastigheten på låg hastighet i förväg.

5. När du installerar, vänligen rikta in alla hål och dra inte åt alla först. annars kan det försvåra installationen.

Installation:

Steg 1. Borra hål (Φ 11 mm) i fästena som ska installeras, e vinschens basmått s.

Montera vinschen på fästena och lås den med bultar och muttra

Steg 2. Montera handtaget på axeln och lås muttern enligt bilden.

Obs: Modell KW3500 och KC3500 är snabba handtag, bara kopin den.

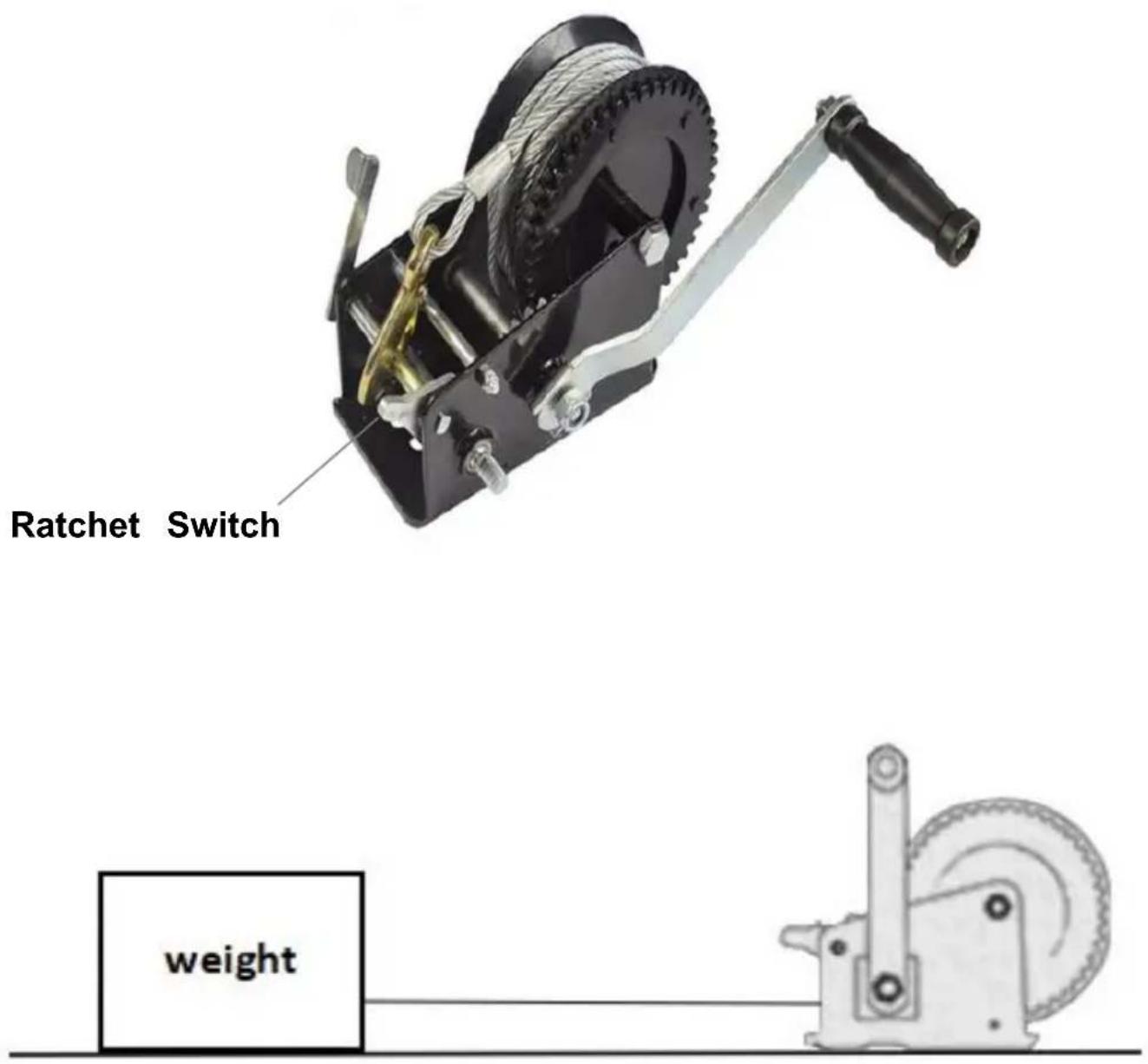

Steg 3. Ställ spärrbrytaren i mittläget, dra ut kroken och fånga v sedan spärrreglaget till ett högt läge, Vrid handtaget långsamt medurs . Dra vikten till önskat läge .

Obs: Spärrbrytarens funktion beskrivs nedan.

Lindning/avlindning av kabeln utan belastning

1. Placera spärrspaken i mittläget.

2. Kabelupprullaren rör sig nu fritt i båda riktningarna.

3. Dra i kabeln vid den fasta kroken tills kroken kan fästas på som ska flyttas.

4. Linda tillbaka den överdrivna kabeln genom att vrida veven medurs.

Upprullning av kabeln under belastning (bogsering, lastning)

1. Håll veven stadigt och tryck försiktigt för att avlasta spärrspake
2. Placera spärrspaken på plats.
3. Vrid veven medurs för att linda upp stålvajern jämnt.

Avlindning av kabeln under belastning (sänkning, lossning)

1. Håll veven stadigt och tryck försiktigt för att avlasta spärrspake
2. Placera spärrspaken på plats.
3. Kabeln ska dras in helt igen efter användning

Spärrbrytare

1. Det finns 3 lägen för spärrbrytaren: Det högre läget är för att dra, nedre läget är för att släppa och det mittersta läget är för att både släppa, men det kan endast användas när vinschen är laddad. Håll vevhandtaget hårt om du vill ändra omkopplarens läge.

2. Inför användning, installera vinschen på en stadig och plan yta. För installera den, sätt spärrbrytaren i mittläget och dra ut kabeln tills hållbotten av basen är synliga. Använd sedan minst 3 uppsättningar 3/8 bultar och låsmuttrar, i ett triangulärt mönster, för att fästa basen på Använd en extra metall- eller lövträskiva vid behov.

3. Montera sedan vevhandtaget på axelbulten med mutter.

4. Sätt spärrreglaget i det högre läget och vrid vevhandtaget medurs dra. Placera spärrreglaget i det nedre läget och vrid vevhandtaget mo för att släppa.

5. När du är klar, fäst kroken på tassbussningen.

MAINTENANCE

1. Följ instruktionerna för smörjning med jämna mellanrum

Smörj vajern och haka regelbundet med lite fett.

Smörj växlarna var sjätte månad. Använd valfritt vattentätt fett av god kvalitet.

1. Inspektera regelbundet alla delar, stålkablar, tillbehör och byt ut der de är skadade eller används.
2. Låt ett auktoriserat servicecenter byta ut skadade delar.
3. Kontrollera muttrarna med jämna mellanrum och dra åt dem om de lösa.
4. Produkten måste förvaras på en torr plats. Lås alltid produkten och förvara den utom räckhåll för barn.
5. Håll produkten ordentligt underhållen och ren för bättre och säkrare prestanda.
6. Håll handtagen torra, rena och fria från olja och fett.
