INSTRUKCJA OBSŁUGI KC800 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

WCIĄGARKA RĘCZNA INSTRUKCJA OBSŁUGI

Przeczytaj uważnie niniejszą instrukcję obsługi !

1. Nigdy nie przeciążaj!
2. Ta wciągarka jest przeznaczona do ciągnięcia, a nie do podnosze
3. Nigdy nie zbliżaj dłoni ani niczego innego do przekładni, obręczy Podczas obsługi wyciągarki należy zawsze nosić rękawiczki
4. Nigdy nie próbuj naprawiać ani demontować wciągarki, gdy występ problem. Poproś o pomoc mechanika lub specjalistę.
5. Podczas wymiany linki upewnij się, że koniec linki przechodzi przetotwory z boku obręczy i zawiąż gałkę lub przyspawaj końcówkę li aby zapobiec jej wypadaniu.
6. Przed osadzeniem na dłuższy czas należy zastosować smar do o przekładni
7. Nie pozwalaj osobom niepełnoletnim używać i obsługiwać tego produktu
8. Nie używaj produktu będąc zmęczonym, pod wpływem alkoholu, leków na receptę lub narkotyków.
9. Bezpieczeństwo w pracy

- Podczas przenoszenia produktu używaj obu rąk.

- Stosować odpowiedni sprzęt ochronny, dostosowany do środowiska pracy.

• Zawsze utrzymuj właściwą postawę i równowagę.
• Nie próbuj ciągnąć nieruchomoch ładunków ani ich mocowa
• Nie przykładaj żadnej siły bocznej do ładunku.

• Nie do podnoszenia ciężarów i Nigdy nie transportuje osób

• Należy unikać niezamierzonego uruchomienia produktu. Przełącznik zapadkowy powinien być zawsze całkowicie włączony.

OSTROŻNOŚĆ: Przeczytaj uważnie instrukcje i procedury dotyczące bezpiecznej obsługi.

ZACHOWAJ TE INSTRUKCJE

MODEL AND PARAMETERS

Model	KW1200	KW1600	KW2000B	KW3500	KC800	KC3500
Maksymal na ładowność	1200 funtów	1600 funtów	2000 funtów	3500 funtów	800 funtów	3500 funtów
Przełożenie	4:1	4:1	4:1	4:1 i 8:1	3,1:1	4:1 i 8:1
Sposób/prędkość	2 - sposób / 1Prędkość	2 - sposób / 1Prędkość	2 - sposób / 1Prędkość	2 - sposób / 2 Prędkość	2 - sposób / 1Prędkość	2 - sposób / 2 Prędkość
Typ liny	Pułapka poliestrowa S _	Pułapka poliestrowa S _	Pułapka poliestrowa S _	Pułapka poliestrowa S _	Stalowy kabel	Stalowy kabel
Długość liny	7M	10M	7M	10M	10M	10M
Zabarwie nie)	Czarny	Czarny	Czarny	Czarny	Czarny	Czarny

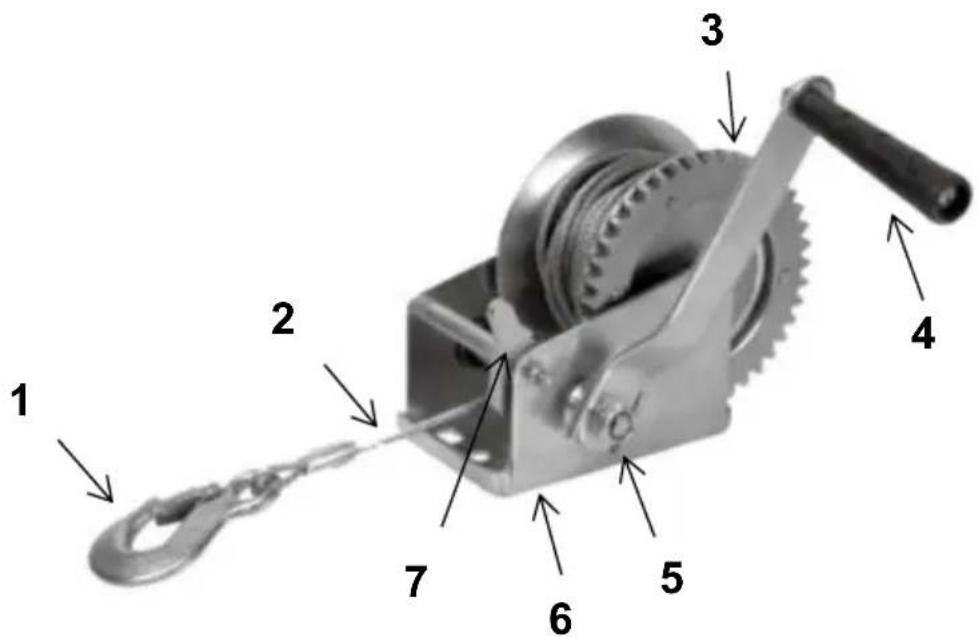

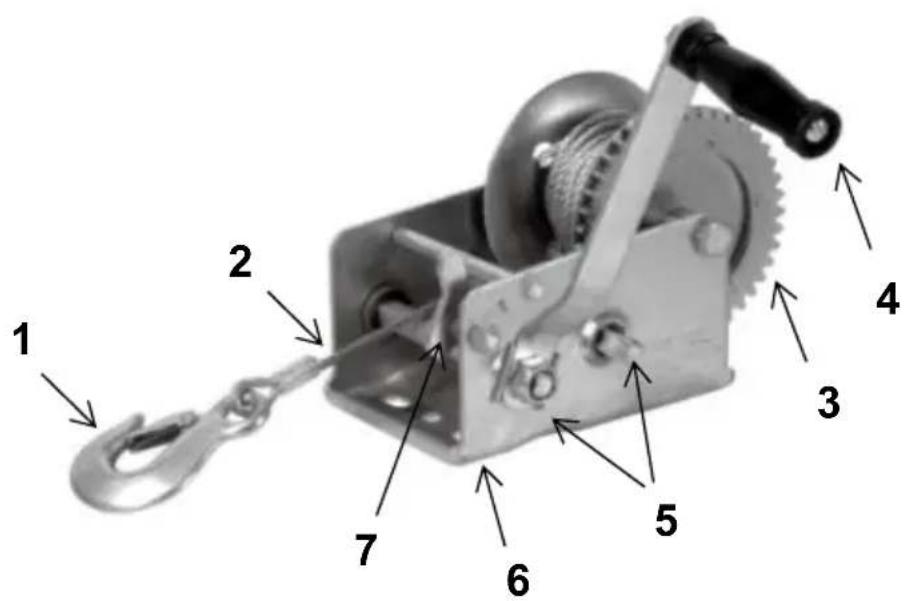

STRUCTURE DIAGRAM

1. Hak 2. Lina 3. Obręcz 4. Korba 5. Śruba osiowa 6. Podstawa Przełącznik zapadkowy

1. Hak 2. Lina 3. Obręcz 4. Korba 5. Śruba osiowa 6. Podstawa

Przygotowanie do instalacji:

1. Przygotuj dywan lub matę, aby zabezpieczyć podłogę. Musisz rozłożyć wszystkie akcesoria.
2. Należy przygotować rękawice, aby uniknąć zarysowania ostrymi częściami, które mogą wystąpić podczas montażu.
3. Proszę otworzyć wszystkie pudełka, aby sprawdzić, czy akcesoria i kompletne i w dobrym stanie.
4. Jeśli do zainstalowania tego produktu konieczne będzie użycie elektronarzędzi, należy wcześniej ustawić prędkość na niską.
5. Podczas instalacji należy wyrównać wszystkie otwory i nie dokręca najpierw wszystkich śrub; w przeciwnym razie może to utrudnić instalac

Instalacja:

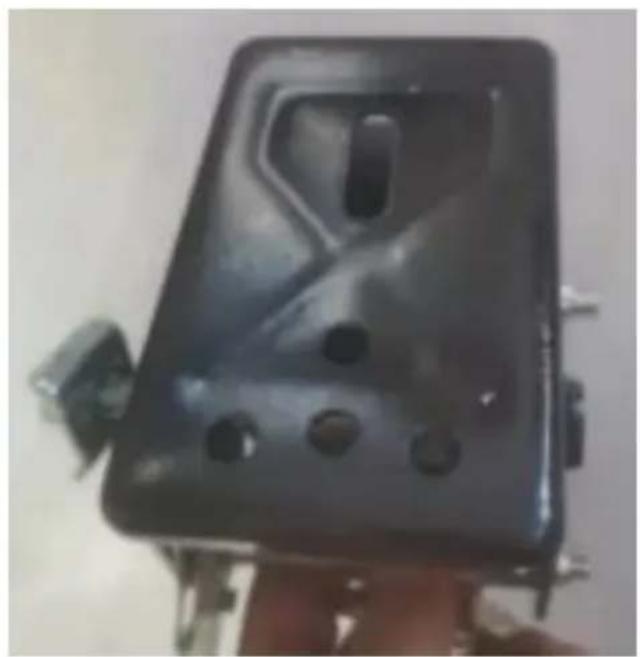

Krok 1. Wywierć otwory (Φ 11 mm) w montowanych wspornika zgodnie z wymiarem podstawy wciągarki s.

Zamontuj wciągarkę na wspornikach i zabezpiecz ją śrubami i nakrętkami.

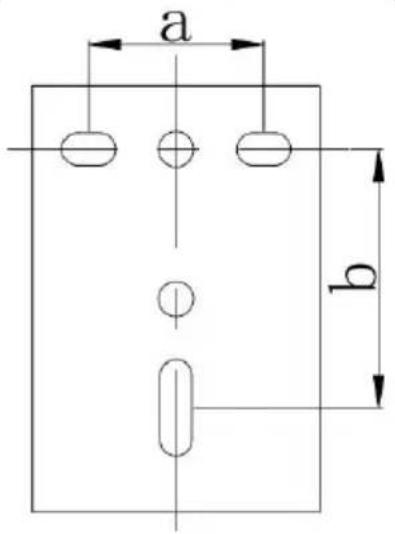

Wymiary podstawy wciągarki:

Model	KW1200	KW1600	KW2000B	KC800	KW3500 / KC3500
a (mm)	50	44	50	44,5	44
b (mm)	85	79	85	74	104

a b

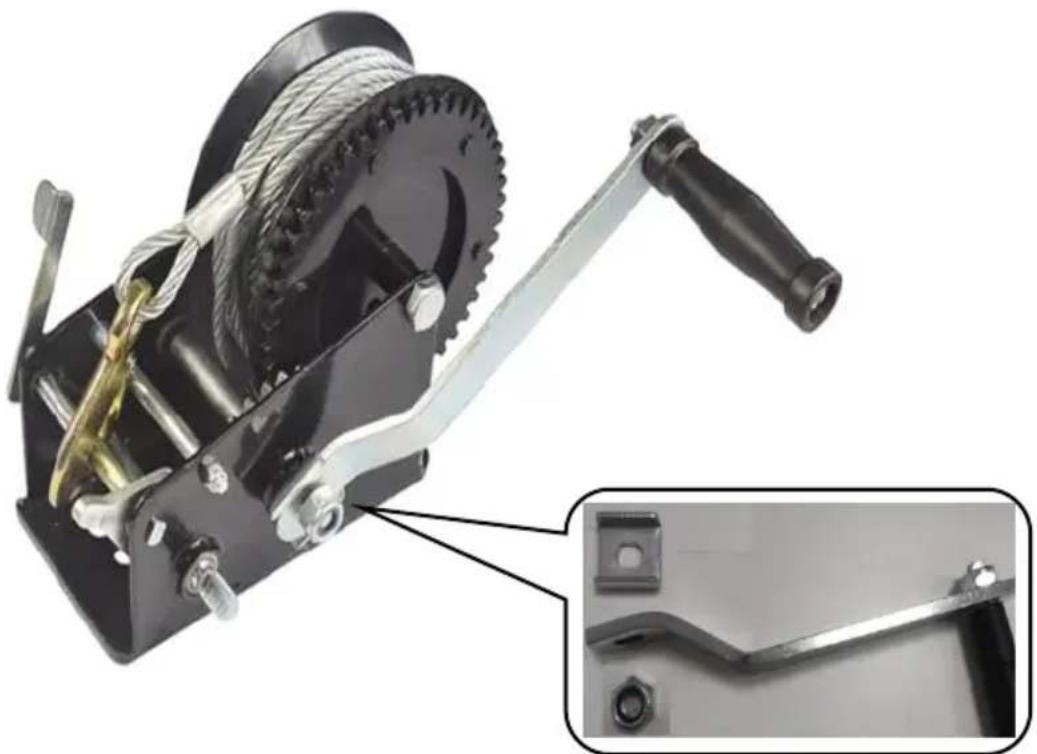

Krok 2. Zamontuj uchwyt na wale i zablokuj nakrętkę, jak pokaza

Uwaga: Modele KW3500 i KC3500 to szybkie uchwyty, wystarc podłączyć.

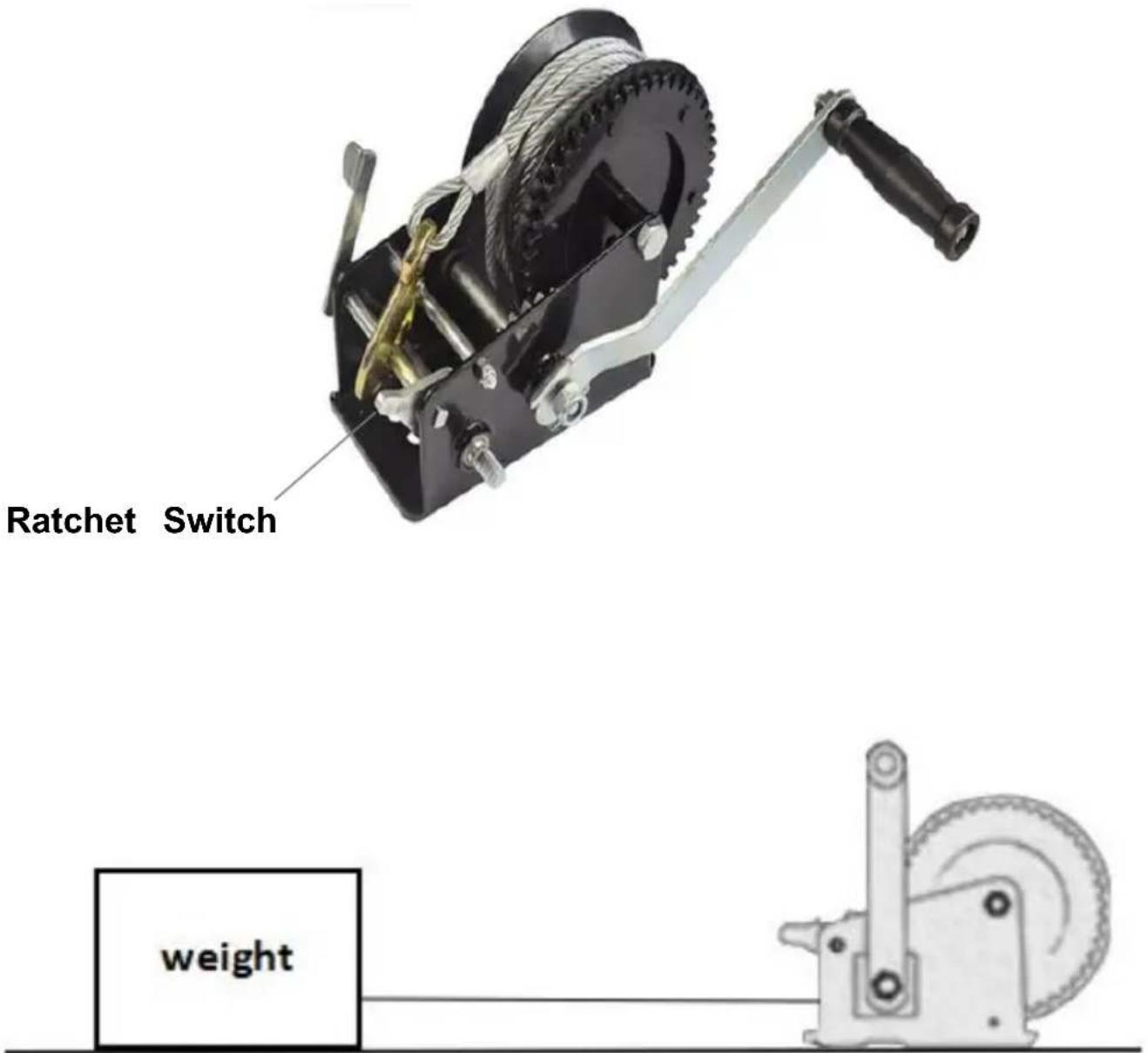

Krok 3. Ustaw przełącznik zapadkowy w pozycji środkowej, wyciąhak i złap ciężarek.

Następnie obróć przełącznik zapadkowy do najwyższej pozycji i powoli obróć uchwyt w kierunku zgodnym z ruchem wskazówek zegara . Pociągnij ciężarek do żądanej pozycji .

Uwaga: Poniżej opisano działanie przełącznika zapadkowego .

Zwijanie/odwijanie kabla bez obciążenia

1. Ustawić dźwignię zapadkową w położeniu środkowym.
2. Bęben z kablem porusza się teraz swobodnie w obu kierunka
3. Pociągnij linkę za stały hak, aż hak będzie można przymocow do przenoszonego ładunku.
4. Odwiń nadmiar linki, obracając korbę w kierunku zgodnym z ruchem wskazówek zegara.

Zwijanie liny pod obciążeniem (holowanie, załadunek)

1. Przytrzymaj mocno korbę i delikatnie popchnij, aby zwolnić dźwig zapadkową
2. Ustaw dźwignię zapadkową w odpowiednim położeniu.
3. Obracaj korbą w kierunku zgodnym z ruchem wskazówek zegań aby równomiernie nawinąć stalową linkę.

Odwijanie liny pod obciążeniem (opuszczanie, rozładunek)

1. Przytrzymaj mocno korbę i delikatnie popchnij, aby zwolnić dźwig zapadkową.
2. Ustaw dźwignię zapadkową w odpowiednim położeniu.
3. Po użyciu kabel powinien być ponownie całkowicie zwinięty

Przełącznik zapadkowy

1. Przełącznik zapadkowy ma trzy pozycje: wyższa pozycja służy do ciągnięcia, dolna pozycja służy do zwalniania, a środkowa pozycja służ zarówno do ciągnięcia, jak i zwalniania, ale można go używać tylko w gdy wciągarka jest obciążona. Jeśli chcesz zmienić położenie przełączni przytrzymaj mocno korbę.

2. Przed użyciem zamontuj wciągarkę na twardej i płaskiej powierzchni. Aby go zamontować, należy ustawić przełącznik zapadkowy w pozycji środkowej i wyciągnąć kabel, aż będą widoczne otwory w dolnej części podstawy. Następnie użyj co najmniej 3 zestawów śrub 3/8 cala i nał zabezpieczających, w kształcie trójkąta, aby przymocować podstawę do powierzchni. W razie potrzeby użyj dodatkowej deski metalowej lub z twardego drewna.

3. Następnie przymocuj korbę do śruby osi za pomocą nakrętki.

4. Ustaw przełącznik zapadkowy w wyższym położeniu i obróć korbę kierunku zgodnym z ruchem wskazówek zegara, aby pociągnąć. Umieś przełącznik zapadkowy w dolnym położeniu i obrócić korbę w kierunku przeciwnym do ruchu wskazówek zegara, aby go zwolnić.

5. Po zakończeniu przymocuj hak do tulei łapy.

MAINTENANCE

1. Postępuj zgodnie z instrukcjami dotyczącymi okresowego smarowania Regularnie smaruj linkę i hak lekkim smarem.
   Smaruj przekładnie co 6 miesięcy. Użyj dowolnego wodoodpornego smą dobrej jakości.
2. Okresowo sprawdzaj wszystkie części, liny stalowe, akcesoria i wymieniaj je, jeśli są uszkodzone lub zużyte.
3. Zleć wymianę uszkodzonych części autoryzowanemu centrum serwisowemu.
4. Okresowo sprawdzaj nakrętki i dokręcaj je, jeśli są luźne.
5. Produkt należy przechowywać w suchym miejscu. Zawsze zamykaj produkt i trzymaj go poza zasięgiem dzieci.
6. Aby produkt działał lepiej i bezpieczniej, należy go odpowiednio konserwować i utrzymywać w czystości.
7. Trzymaj uchwyty suche, czyste i wolne od oleju i smaru.

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

Wyprodukowano w Chinach
