Rodzaj produktu	Wciągarka ręczna
Marka	Vevor
Model	KW1200
Maksymalna nośność	1200 funtów (544 kg)
Przełożenie	4:1
Tryb pracy	2 kierunki, 1 prędkość
Rodzaj liny	Taśma poliestrowa
Długość liny	7 metrów
Kolor	Czarny
Wymiary podstawy (a x b)	50 mm x 85 mm
Średnica otworów montażowych	11 mm
Materiał liny	Poliester
Przeznaczenie	Ciągnięcie ładunków, nie podnoszenie
Bezpieczeństwo	Wyłącznik zapadkowy 3-pozycyjny, obowiązkowe noszenie rękawic
Konserwacja	Regularne smarowanie przekładni i liny, okresowa kontrola
Naprawialność	Nie demontować samodzielnie, skontaktować się z autoryzowanym centrum
Gwarancja	Elektroniczny certyfikat gwarancyjny dostępny na www.vevor.com/support

Często zadawane pytania - KW1200 Vevor

Jaka jest maksymalna nośność wciągarki Vevor KW1200?

Maksymalna nośność wynosi 1200 funtów (około 544 kg). Nigdy nie przekraczać tego limitu.

Czy ta wciągarka może być używana do podnoszenia ładunków?

Nie, ta wciągarka jest przeznaczona wyłącznie do ciągnięcia ładunków poziomo. Nie używać do podnoszenia.

Jak zainstalować wciągarkę na powierzchni?

Wywierć otwory o średnicy 11 mm w uchwytach zgodnie z wymiarami podstawy (50x85 mm), przymocuj wciągarkę za pomocą co najmniej 3 zestawów śrub i nakrętek zabezpieczających 3/8 cala w trójkąt.

Jak używać wyłącznika zapadkowego?

Wyłącznik ma 3 pozycje: pozycja górna do ciągnięcia, pozycja dolna do zwalniania i pozycja środkowa do swobodnego przesuwania liny bez obciążenia.

Jaki rodzaj liny jest dostarczany z KW1200?

Wciągarka wyposażona jest w taśmę poliestrową o długości 7 metrów.

Jak konserwować wciągarkę?

Regularnie smaruj linę i hak lekkim smarem. Smaruj przekładnie co 6 miesięcy smarem wodoodpornym.

Czy mogę samodzielnie naprawić wciągarkę w przypadku awarii?

Nie, nigdy nie próbuj naprawiać ani demontować wciągarki. Skontaktuj się z autoryzowanym mechanikiem lub specjalistą.

Jakie środki ostrożności powinienem podjąć?

Zawsze noś rękawice, trzymaj mocno korbę podczas zmiany zapadki i nie pozwalaj nieletnim używać wciągarki.

Jak nawinąć linę pod obciążeniem?

Ustaw dźwignię zapadkową w pozycji górnej, a następnie obracaj korbą w kierunku zgodnym z ruchem wskazówek zegara, aby równomiernie nawinąć.

Gdzie znajdę wsparcie techniczne i gwarancję?

Odwiedź www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancyjny.

INSTRUKCJA OBSŁUGI KW1200 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

WCIĄGARKA RĘCZNA INSTRUKCJA OBSŁUGI

Przeczytaj uważnie niniejszą instrukcję obsługi !

1. Nigdy nie przeciążaj!
2. Ta wciągarka jest przeznaczona do ciągnięcia, a nie do podnosze
3. Nigdy nie zbliżaj dłoni ani niczego innego do przekładni, obręczy Podczas obsługi wyciągarki należy zawsze nosić rękawiczki
4. Nigdy nie próbuj naprawiać ani demontować wciągarki, gdy występ problem. Poproś o pomoc mechanika lub specjalistę.
5. Podczas wymiany linki upewnij się, że koniec linki przechodzi przec otwory z boku obręczy i zawiąż gałkę lub przyspawaj końcówkę li aby zapobiec jej wypadaniu.
6. Przed osadzeniem na dłuższy czas należy zastosować smar do o przekładni
7. Nie pozwalaj osobom niepełnoletnim używać i obsługiwać tego produktu
8. Nie używaj produktu będąc zmęczonym, pod wpływem alkoholu, leków na receptę lub narkotyków.

9. Bezpieczeństwo w pracy

10. Podczas przenoszenia produktu używaj obu rąk.

11. Stosować odpowiedni sprzęt ochronny, dostosowany do środowiska pracy.
12. Zawsze utrzymuj właściwą postawę i równowagę.
13. Nie próbuj ciągnąć nieruchomoch ładunków ani ich mocowa
14. Nie przykładaj żadnej siły bocznej do ładunku.

15. Nie do podnoszenia ciężarów i Nigdy nie transportuje osób

16. Należy unikać niezamierzonego uruchomienia produktu. Przełącznik zapadkowy powinien być zawsze całkowicie włączony.

OSTROŻNOŚĆ: Przeczytaj uważnie instrukcje i procedury dotyczące bezpiecznej obsługi.

ZACHOWAJ TE INSTRUKCJE

MODEL AND PARAMETERS

Model	KW1200	KW1600	KW2000B	KW3500	KC800	KC3500
Maksymal na ładowność	1200 funtów	1600 funtów	2000 funtów	3500 funtów	800 funtów	3500 funtów
Przełożenie	4:1	4:1	4:1	4:1 i 8:1	3,1:1	4:1 i 8:1
Sposób/prędkość	2 - sposób / 1Prędkość	2 - sposób / 1Prędkość	2 - sposób / 1Prędkość	2 - sposób / 2 Prędkość	2 - sposób / 1Prędkość	2 - sposób / 2 Prędkość
Typ liny	Pułapka poliestrowa S _	Pułapka poliestrowa S _	Pułapka poliestrowa S _	Pułapka poliestrowa S _	Stalowy kabel	Stalowy kabel
Długość liny	7M	10M	7M	10M	10M	10M
Zabarwie nie)	Czarny	Czarny	Czarny	Czarny	Czarny	Czarny

STRUCTURE DIAGRAM

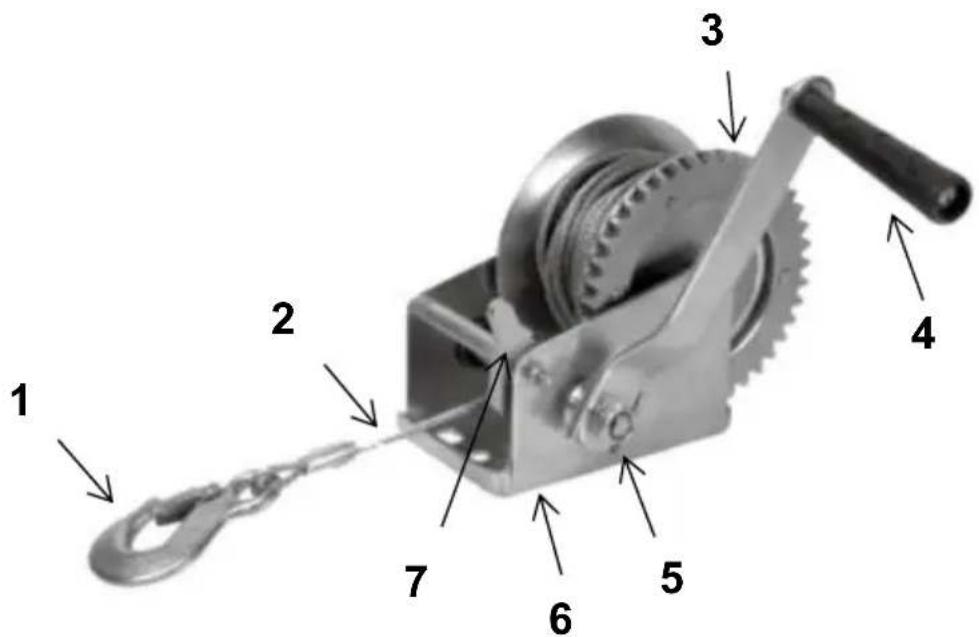

1. Hak 2. Lina 3. Obręcz 4. Korba 5. Śruba osiowa 6. Podstawa Przełącznik zapadkowy

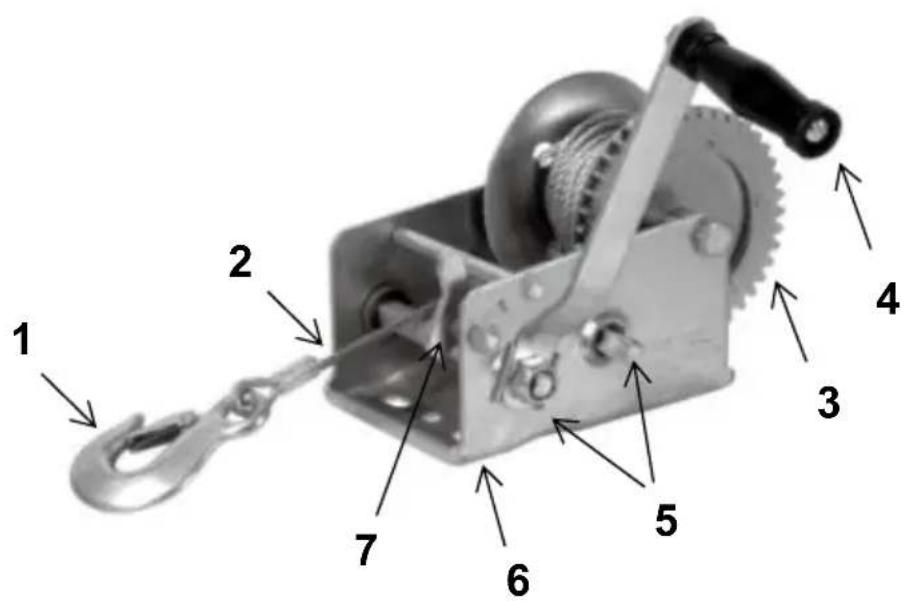

1. Hak 2. Lina 3. Obręcz 4. Korba 5. Śruba osiowa 6. Podstawa

Przygotowanie do instalacji:

1. Przygotuj dywan lub matę, aby zabezpieczyć podłogę. Musisz rozłożyć wszystkie akcesoria.
2. Należy przygotować rękawice, aby uniknąć zarysowania ostrymi częściami, które mogą wystąpić podczas montażu.
3. Proszę otworzyć wszystkie pudełka, aby sprawdzić, czy akcesoria i kompletne i w dobrym stanie.
4. Jeśli do zainstalowania tego produktu konieczne będzie użycie elektronarzędzi, należy wcześniej ustawić prędkość na niską.
5. Podczas instalacji należy wyrównać wszystkie otwory i nie dokręca najpierw wszystkich śrub; w przeciwnym razie może to utrudnić instalac

Instalacja:

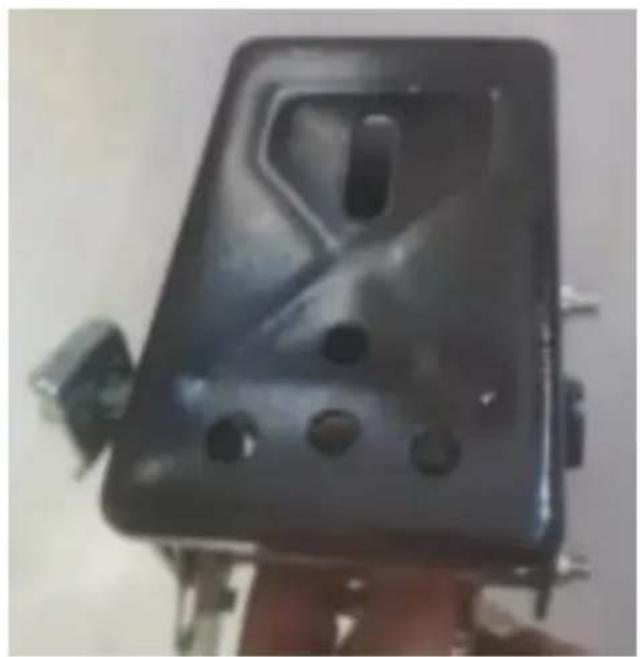

Krok 1. Wywierć otwory (Φ 11 mm) w montowanych wspornika zgodnie z wymiarem podstawy wciągarki s.

Zamontuj wciągarkę na wspornikach i zabezpiecz ją śrubami i nakrętkami.

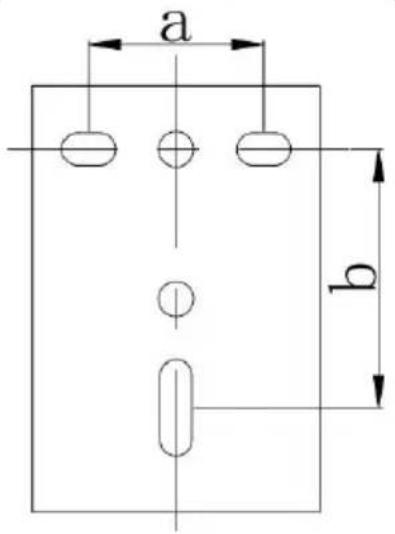

Wymiary podstawy wciągarki:

Model	KW1200	KW1600	KW2000B	KC800	KW3500 / KC3500
a (mm)	50	44	50	44,5	44
b (mm)	85	79	85	74	104

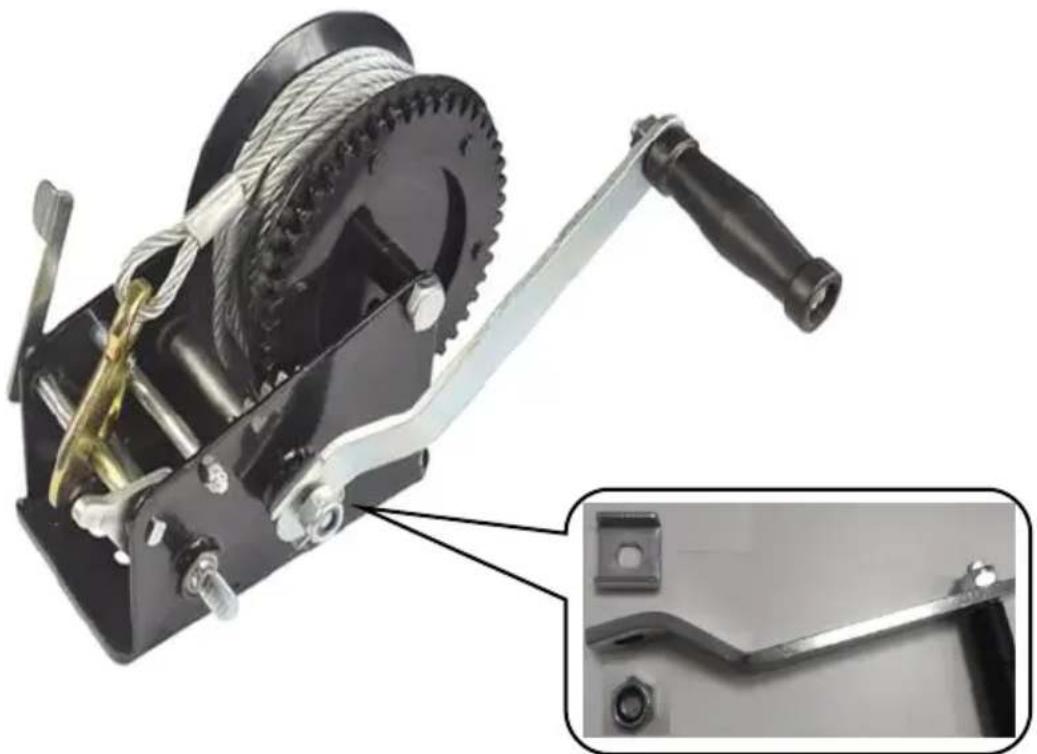

Krok 2. Zamontuj uchwyt na wale i zablokuj nakrętkę, jak pokaza

Uwaga: Modele KW3500 i KC3500 to szybkie uchwyty, wystarc podłączyć.

Krok 3. Ustaw przełącznik zapadkowy w pozycji środkowej, wyciąhak i złap ciężarek.

Następnie obróć przełącznik zapadkowy do najwyższej pozycji i powoli obróć uchwyt w kierunku zgodnym z ruchem wskazówek zegara . Pociągnij ciężarek do żądanej pozycji .

Uwaga: Poniżej opisano działanie przełącznika zapadkowego .

Zwijanie/odwijanie kabla bez obciążenia

1. Ustawić dźwignię zapadkową w położeniu środkowym.
2. Bęben z kablem porusza się teraz swobodnie w obu kierunka
3. Pociągnij linkę za stały hak, aż hak będzie można przymocow do przenoszonego ładunku.
4. Odwiń nadmiar linki, obracając korbę w kierunku zgodnym z ruchem wskazówek zegara.

Zwijanie liny pod obciążeniem (holowanie, załadunek)

1. Przytrzymaj mocno korbę i delikatnie popchnij, aby zwolnić dźwig zapadkową
2. Ustaw dźwignię zapadkową w odpowiednim położeniu.
3. Obracaj korbą w kierunku zgodnym z ruchem wskazówek zegań aby równomiernie nawinąć stalową linkę.

Odwijanie liny pod obciążeniem (opuszczanie, rozładunek)

1. Przytrzymaj mocno korbę i delikatnie popchnij, aby zwolnić dźwig zapadkową.
2. Ustaw dźwignię zapadkową w odpowiednim położeniu.
3. Po użyciu kabel powinien być ponownie całkowicie zwinięty

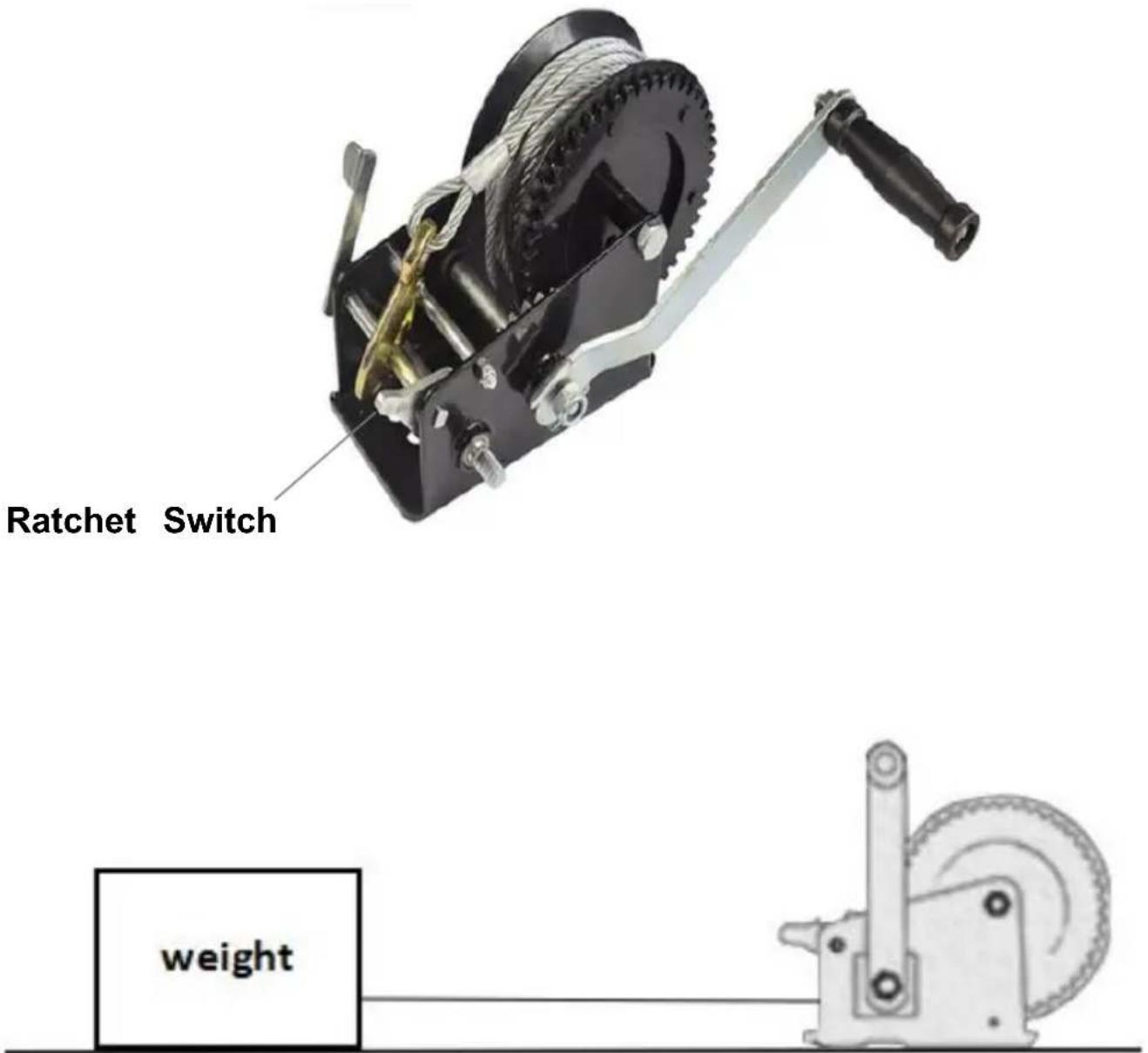

Przełącznik zapadkowy

1. Przełącznik zapadkowy ma trzy pozycje: wyższa pozycja służy do ciągnięcia, dolna pozycja służy do zwalniania, a środkowa pozycja służ zarówno do ciągnięcia, jak i zwalniania, ale można go używać tylko w gdy wciągarka jest obciążona. Jeśli chcesz zmienić położenie przełączni przytrzymaj mocno korbę.

2. Przed użyciem zamontuj wciągarkę na twardej i płaskiej powierzchni. Aby go zamontować, należy ustawić przełącznik zapadkowy w pozycji środkowej i wyciągnąć kabel, aż będą widoczne otwory w dolnej części podstawy. Następnie użyj co najmniej 3 zestawów śrub 3/8 cala i nał zabezpieczających, w kształcie trójkąta, aby przymocować podstawę do powierzchni. W razie potrzeby użyj dodatkowej deski metalowej lub z twardego drewna.

3. Następnie przymocuj korbę do śruby osi za pomocą nakrętki.

4. Ustaw przełącznik zapadkowy w wyższym położeniu i obróć korbę kierunku zgodnym z ruchem wskazówek zegara, aby pociągnąć. Umieś przełącznik zapadkowy w dolnym położeniu i obrócić korbę w kierunku przeciwnym do ruchu wskazówek zegara, aby go zwolnić.

5. Po zakończeniu przymocuj hak do tulei łapy.

MAINTENANCE

1. Postępuj zgodnie z instrukcjami dotyczącymi okresowego smarowania Regularnie smaruj linkę i hak lekkim smarem.
   Smaruj przekładnie co 6 miesięcy. Użyj dowolnego wodoodpornego smą dobrej jakości.
2. Okresowo sprawdzaj wszystkie części, liny stalowe, akcesoria i wymieniaj je, jeśli są uszkodzone lub zużyte.
3. Zleć wymianę uszkodzonych części autoryzowanemu centrum serwisowemu.
4. Okresowo sprawdzaj nakrętki i dokręcaj je, jeśli są luźne.
5. Produkt należy przechowywać w suchym miejscu. Zawsze zamykaj produkt i trzymaj go poza zasięgiem dzieci.
6. Aby produkt działał lepiej i bezpieczniej, należy go odpowiednio konserwować i utrzymywać w czystości.
7. Trzymaj uchwyty suche, czyste i wolne od oleju i smaru.

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

Wyprodukowano w Chinach

VEVOR®
