MANUAL DE USUARIO KW1200 Vevor

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support

CABRESTANTE DE MANO MANUAL DE USUARIO

Modelo: KW1200, KW1600, KW2000B, KW3500, KC800, KC3500

¡Lea atentamente este manual de usuario!

1. ¡Nunca sobrecargues!
2. ¡Este cabrestante está diseñado para tirar, no para levantar!
3. Nunca acerque la mano ni ningún otro objeto al engranaje, a la ni al cable rodante. Utilice siempre guantes cuando utilice el cabrestante.
4. Nunca intente reparar o desmontar el cabrestante cuando haya un problema. Pida ayuda a un maquinista o especialista.
5. Al reemplazar el cable, asegúrese de que el extremo del cable por los 4 orificios en el costado del borde y ate una perilla o s punta del cable para evitar que el cable se salga.
6. Utilice grasa para ejes y engranajes antes de depositar por much tiempo.
7. No permita que menores usen y operen este producto.
8. No utilice el producto cuando esté cansado o bajo la influencia (alcohol, medicamentos recetados o drogas.

9. Seguridad en el trabajo

10. Utilice ambas manos al transportar el producto.

11. Utilizar equipos de protección adecuados según el entorno trabajo.
12. Mantener en todo momento el equilibrio y el equilibrio.
13. No intentar tirar de cargas estacionarias o fijarlas.
14. No aplicar ninguna fuerza lateral sobre la carga .
15. No para levantar cargas y nunca para transportar personas

10 . Evite poner en marcha el producto sin querer . El interruptrinquete siempre debe estar completamente activado.

PRECAUCIÓN: Lea atentamente las instrucciones y procedimientos para operaciones seguras.

GUARDA ESTAS INSTRUCCIONES

MODEL AND PARAMETERS

Modelo	KW1200	KW1600	KW2000B	KW3500	KC800	KC3500
Capacidad decargamáximo	1200libras	1600libras	2000libras	3500libras	800 libras	3500libras
Relación detransmisión	4:1	4:1	4:1	4:1 y 8:1	3.1:1	4:1 y 8:1
Camino/Velocidad	2 vías_1velocidad	2 vías_1velocidad	2 vías_1velocidad	2 vías_2velocidad	2 vías_1velocidad	2 vías_2velocidad
Tipo decuerda	Trampa Sdepoliéster	Trampa Sdepoliéster	Trampa Sdepoliéster	Trampa Sdepoliéster	Cable deacero	Cable deacero
Longitudde lacuerda	7M	10M	7M	10M	10M	10M
Colores)	Negro	Negro	Negro	Negro	Negro	Negro

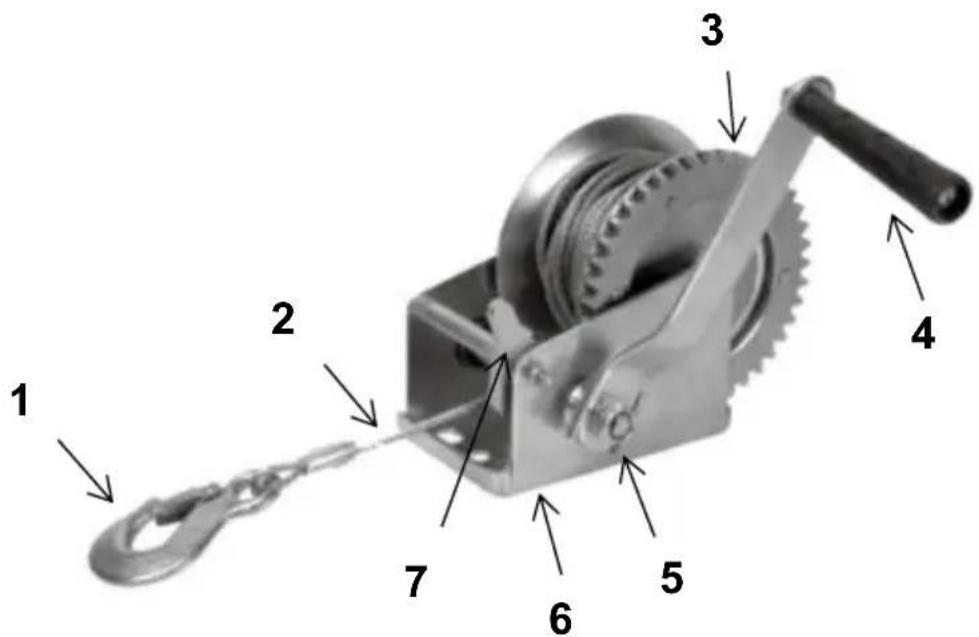

STRUCTURE DIAGRAM

Preparación de la instalación:

1. Prepare una alfombra o tapete para proteger su piso. Necesitas distribuir todos los accesorios.
2. Prepare guantes para evitar rayarse con piezas afiladas que puede ocurrir durante la instalación.
3. Por favor abra todas las cajas para comprobar que los accesorio están completos y en buen estado.
4. Si necesita utilizar herramientas eléctricas para instalar este produc configure la velocidad en baja de antemano.
5. Al realizar la instalación, alinee todos los orificios y no apriete los tornillos primero; de lo contrario, podría dificultar la instalación.

Instalación:

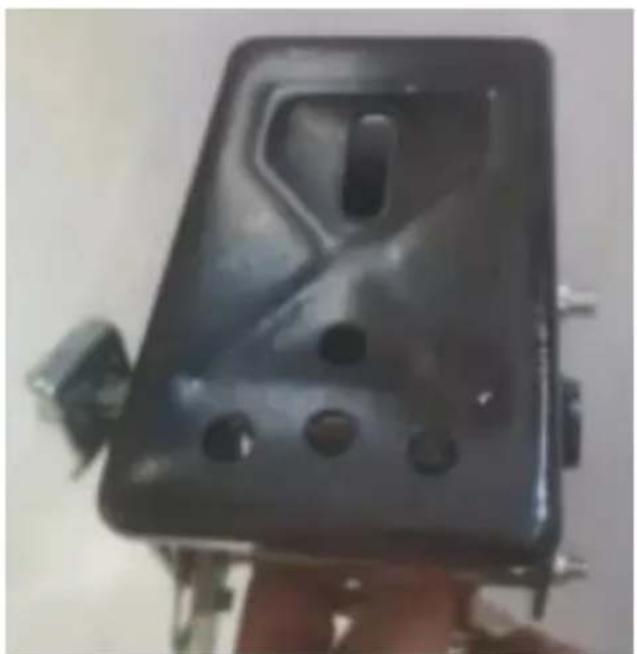

Paso 1. Taladre orificios (Φ 11 mm) en los soportes a instalar acuerdo con las dimensiones de la base del cabrestante s. Instale el cabrestante en los soportes y fijelo con pernos y tue

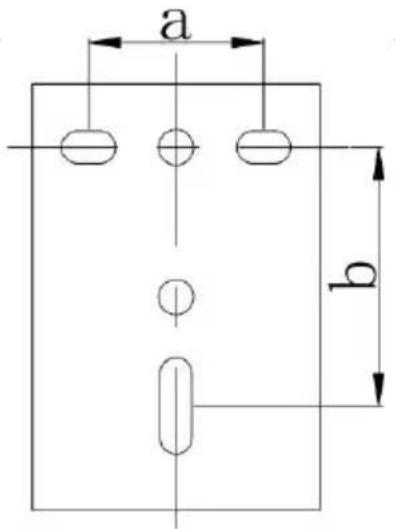

Dimensión de la base del cabrestante:

Modelo	KW1200	KW1600	KW2000B	KC800	KW3500 / KC3500
un (mm)	50	44	50	44,5	44
segundo (mm)	85	79	85	74	104

a b

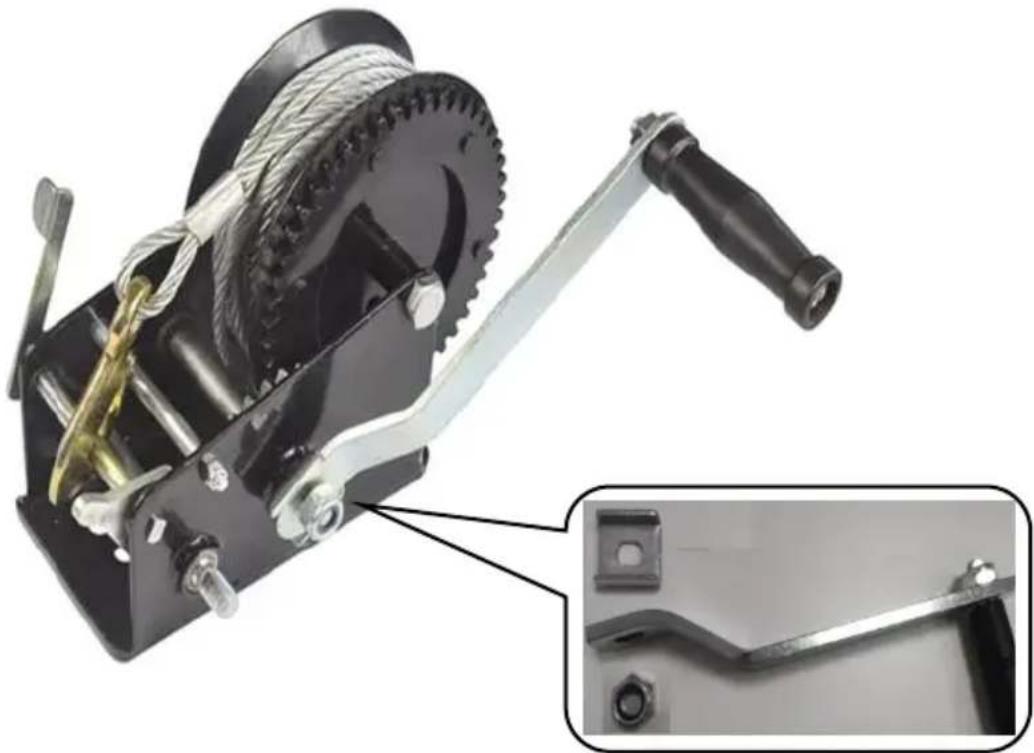

Paso 2. Instale la manija en el eje y bloquee la tuerca, como s muestra.

Nota: Los modelos KW3500 y KC3500 son mangos rápidos, simplemente conéctelos.

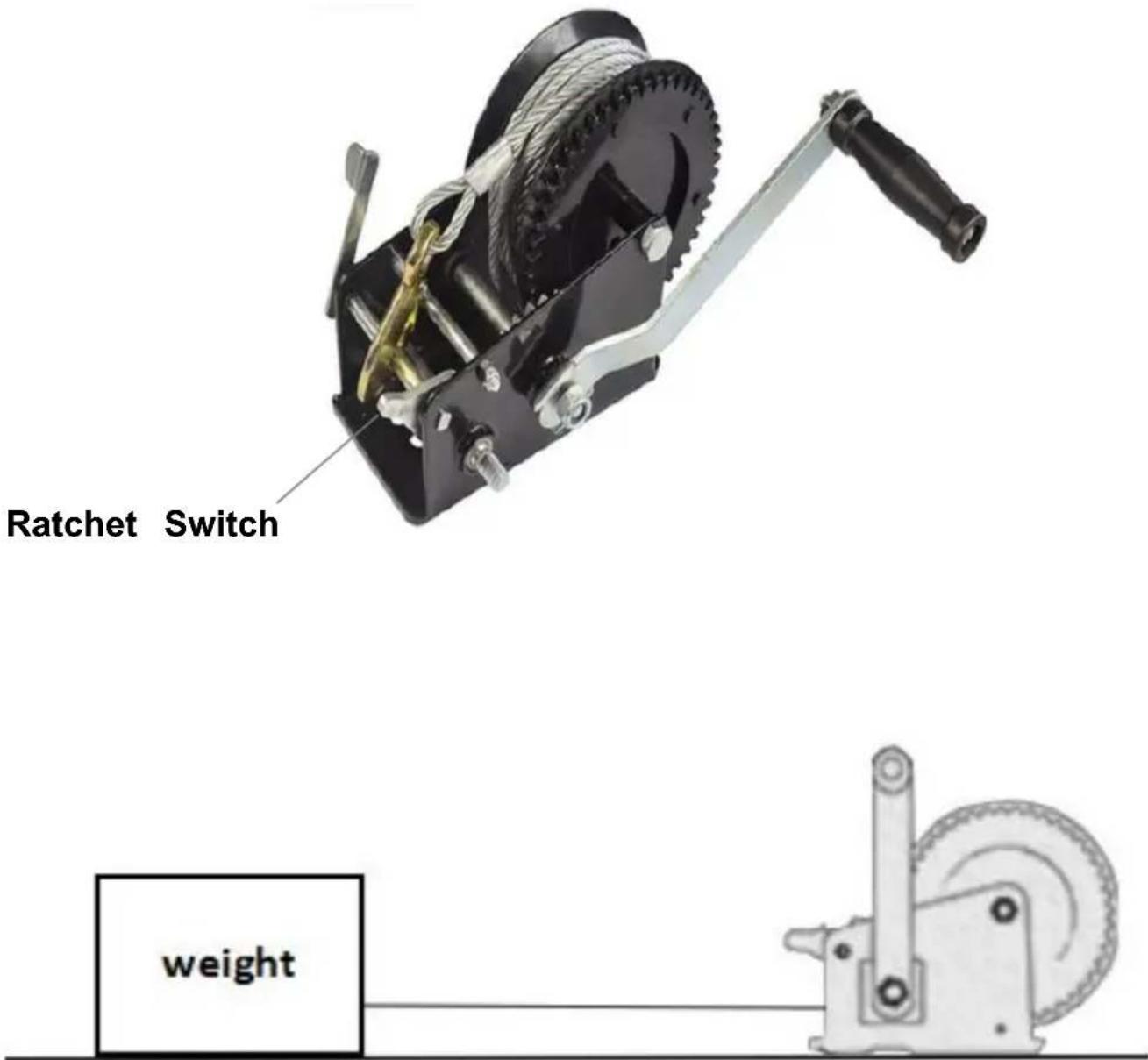

Paso 3. Coloque el interruptor de trinquete en la posición media saque el gancho y atrape el peso.

Luego gire el interruptor de trinquete a una posición alta. Gire manija lentamente en el sentido de las agujas del reloj . Tire peso hasta la posición deseada .

Nota: El funcionamiento del interruptor de trinquete se describe a continuación.

Enrollar/desenrollar el cable sin carga

1. Coloque la palanca del trinquete en la posición central.

2. El carrete de cable ahora se mueve libremente en ambas direcciones.

3. Tire del cable por el gancho fijo hasta que el gancho pueda a la carga que se va a mover.

4. Enrolle el cable sobrante girando la manivela en el sentido a agujas del reloj.

Enrollar el cable bajo carga (remolcar, cargar)

1. Sostenga la manivela firmemente y empuje suavemente para aliviar la palanca del trinquete.
2. Coloque la palanca del trinquete en su posición.
3. Gire la manivela en el sentido de las agujas del reloj para en uniformemente el cable de acero.

Desenrollar el cable bajo carga (bajar, descargar)

1. Sostenga la manivela firmemente y empuje suavemente para aliv la palanca del trinquete.
2. Coloque la palanca del trinquete en su posición.
3. El cable debe retraerse completamente nuevamente después de uso.

interruptor de trinquete

1. Hay 3 posiciones para el interruptor de trinquete: la posición más a para tirar, la posición más baja es para soltar y la posición media e tirar y soltar, pero solo se puede usar cuando el cabrestante está ca Sujete firmemente la manivela si desea cambiar la posición del interru
2. Antes de usarlo, instale el cabrestante en una superficie firme y pla Para instalarlo, coloque el interruptor de trinquete en la posición medi extraiga el cable hasta que los orificios en la parte inferior de la ba visibles. Luego use al menos 3 juegos de pernos de 3/8 de pulgada tuercas de seguridad, en un patrón triangular, para fijar la base a la superficie. Utilice una tabla adicional de metal o madera cuando sea necesario.
3. Luego instale la manivela en el perno del eje con tuerca.

4. Coloque el interruptor de trinquete en la posición más alta y gire manivela en el sentido de las agujas del reloj para tirar. Coloque el interruptor de trinquete en la posición inferior y gire la manivela en s antihorario para soltarlo.

5. Cuando termine, fije el gancho al casquillo de la pata.

MAINTENANCE

1. Siga las instrucciones para lubricar periódicamente.
   Lubrique el cable y el gancho periódicamente con un poco de grasa. Engrase los engranajes cada 6 meses. Utilice cualquier grasa impermeable de buena calidad.
2. Inspeccione periódicamente todas las piezas, cables de acero y accesorios y reemplácelos si están dañados o usados.
3. Haga reemplazar las piezas dañadas por un centro de servicio autorizado.
4. Revise las tuercas periódicamente y apriételas si están flojas.
5. El producto debe almacenarse en un lugar seco. Guarde siempre producto bajo llave y manténgalo fuera del alcance de los niños.
6. Mantenga el producto correctamente mantenido y limpio para un m y más seguro rendimiento.
7. Mantenga los mangos secos, limpios y libres de aceite y grasa.
