KW2000B - Treuil manuel Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Treuil manuel
Marque	Vevor
Modèle	KW2000B
Capacité maximale	2000 lb (907 kg)
Rapport de démultiplication	4:1
Voies / Vitesse	2 voies, 1 vitesse
Type de corde	Sangle en polyester
Longueur de corde	7 m
Couleur	Noir
Dimensions de la base (a x b)	50 mm x 85 mm
Matériau principal	Acier
Utilisation prévue	Tirer des charges, pas pour le levage
Précautions de sécurité	Porter des gants, ne pas surcharger, ne pas utiliser pour soulever des charges ou transporter des personnes
Entretien	Lubrification régulière du câble et des engrenages, inspection des pièces
Stockage	Endroit sec, hors de portée des enfants
Réparabilité	Pièces endommagées à remplacer par un centre de service agréé

FOIRE AUX QUESTIONS - KW2000B Vevor

Quelle est la capacité maximale du treuil Vevor KW2000B ?

La capacité maximale est de 2000 livres (907 kg). Ne jamais dépasser cette limite.

Comment installer le treuil sur une surface ?

Percez des trous de 11 mm dans les supports selon les dimensions de la base (50 mm x 85 mm). Fixez le treuil avec au moins 3 jeux de boulons et écrous de blocage de 3/8 pouce. Utilisez une planche supplémentaire en métal ou bois dur si nécessaire.

Comment utiliser l'interrupteur à cliquet ?

L'interrupteur a 3 positions : position haute pour tirer, position basse pour relâcher, et position centrale pour tirer et relâcher sans charge. Tenez fermement la manivelle lors du changement de position.

Puis-je utiliser ce treuil pour soulever des charges ?

Non, ce treuil est conçu uniquement pour tirer des charges horizontalement. Ne l'utilisez jamais pour soulever ou transporter des personnes.

Comment entretenir le câble ?

Lubrifiez régulièrement le câble avec une légère graisse. Inspectez-le périodiquement et remplacez-le s'il est endommagé. Portez toujours des gants lors de la manipulation.

Que faire si le câble est endommagé ?

Remplacez le câble immédiatement. Assurez-vous que l'extrémité passe par les 4 trous sur le côté de la jante et attachez un boulon pour éviter qu'il ne sorte. Contactez un centre de service agréé si nécessaire.

Comment lubrifier les engrenages ?

Graissez les engrenages tous les 6 mois avec une graisse imperméable de bonne qualité. Lubrifiez également les axes régulièrement.

Quelles sont les précautions de sécurité importantes ?

Ne surchargez jamais, portez des gants, gardez une bonne position, n'appliquez pas de force latérale, ne laissez pas les mineurs utiliser l'appareil, et n'utilisez pas sous influence de substances.

Le treuil peut-il être utilisé pour tracter des véhicules ?

Oui, il est conçu pour tirer des charges comme des véhicules, mais toujours horizontalement. Assurez-vous que la charge ne dépasse pas 2000 lb et que le treuil est solidement fixé.

Comment remplacer le câble ?

Déroulez complètement l'ancien câble. Insérez la nouvelle sangle dans les trous de la jante, fixez l'extrémité avec un boulon. Enroulez ensuite en tournant la manivelle dans le sens horaire. Consultez le manuel pour plus de détails.

MODE D'EMPLOI KW2000B Vevor

Technique Assistance et certificat de garantie électronique www.vevor.com/support

TREUIL MAIN MANUEL D'UTILISATION

Modèle : KW1200, KW1600, KW2000B, KW3500, KC800, KC3500

Veuillez lire attentivement ce manuel

d'utilisation !

1. Ne surchargez jamais !

2. Ce treuil est conçu pour tirer, pas pour soulever !

3. Ne placez jamais votre main ou quoi que ce soit d'autre à prox pignon, de la jante et du câble roulant. Portez toujours des gants lorsque vous utilisez le treuil

4. N'essayez jamais de réparer ou de démonter le treuil en cas de problème. Demandez de l'aide à un machiniste ou à un spécialist

5. Lors du remplacement du câble, assurez-vous que l'extrémité du passe par les 4 trous sur le côté de la jante, et attachez un boudez l'extrémité du câble, pour éviter que le câble ne sorte.

6. Utiliser de la graisse pour axes et engrenages avant de déposer longuement

7. Ne laissez pas les mineurs utiliser et faire fonctionner ce produit

8. N'utilisez pas le produit lorsque vous êtes fatigué ou sous l'influen de l'alcool, de médicaments sur ordonnance ou de drogues.

9. Sécurité au travail

- Utilisez vos deux mains pour transporter le produit.

- Utiliser un équipement de protection approprié selon l'environnement de travail.

- Gardez toujours une bonne position et un bon équilibre.

- N'essayez pas de tirer des charges stationnaires ou de les fixer.

- N'appliquez aucune force latérale sur la charge .

- Ne convient pas au levage de charges et ne transporte ja de personnes.

1. Évitez de démarrer le produit par inadvertance. L'interrupté cliquet doit toujours être complètement engagé.

PRUDENCE: Lisez attentivement les instructions et les procédures pour des opérations en toute sécurité.

CONSERVEZ CES INSTRUCTIONS

MODEL AND PARAMETERS

Modèle	KW1200	KW1600	KW2000B	KW3500	KC800	KC3500
Capacité de charge maximale	1200 livres	1600 livres	2000 livres	3500 livres	800 livres	3500 livres
Rapport de démultipli action	4:1	4:1	4:1	4:1 et 8:1	3.1:1	4:1 et 8:1
Voie/Vitesse	2 voies _ 1Vitesse	2 voies _ 1Vitesse	2 voies _ 1Vitesse	2 voies _ 2 vitesses	2 voies _ 1Vitesse	2 voies / 2 vitesses
Type de corde	Piège à sangle en polyester	Piège à sangle en polyester	Piège à sangle en polyester	Piège à sangle en polyester	Câble en acier	Câble en acier
Longueur de corde	7M	10M	7M	10M	10M	10M
Couleurs)	Noir	Noir	Noir	Noir	Noir	Noir

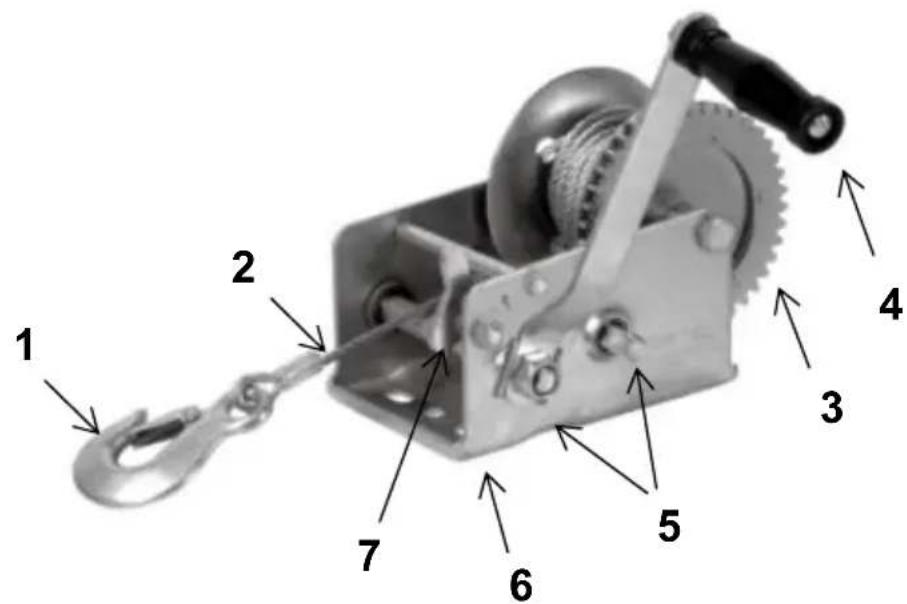

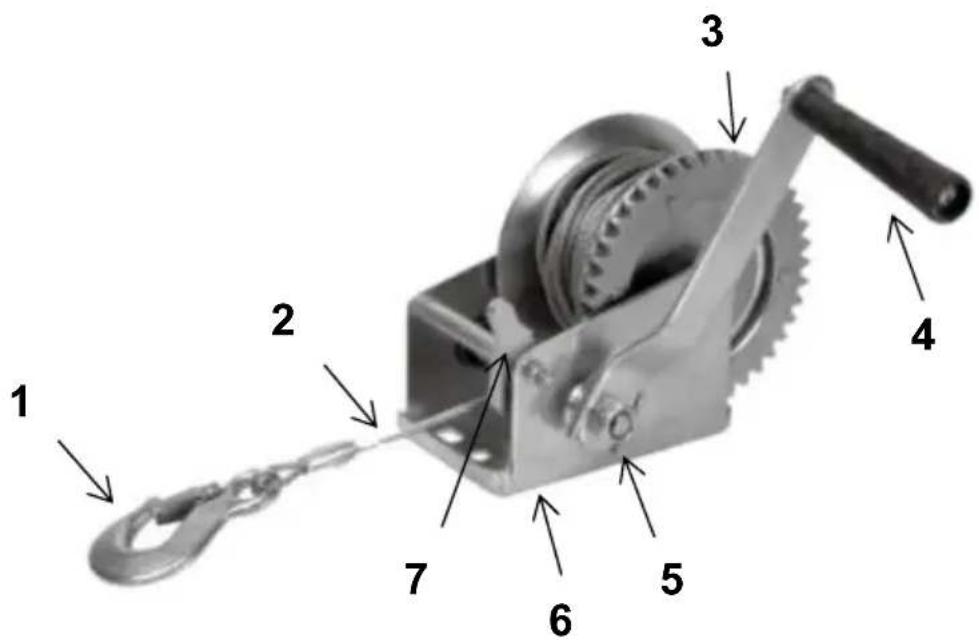

STRUCTURE DIAGRAM

1. Crochet 2. Corde 3. Jante 4. Manivelle 5. Boulon d'axe 6. Bas Interrupteur à cliquet

1. Crochet 2. Corde 3. Jante 4. Manivelle 5. Boulon d'axe 6. Bas Interrupteur à cliquet

Préparation de l'installation :

1. Veuillez préparer un tapis ou un tapis pour protéger votre sol. Vo devez répartir tous les accessoires.
2. Veuillez préparer des gants pour éviter d'être rayé par des pièces pointues qui pourraient survenir lors de l'installation.
3. Merci d'ouvrir tous les cartons pour vérifier que les accessoires so complets et en bon état.
4. Si vous devez utiliser des outils électriques pour installer ce produ veuillez régler la vitesse sur basse vitesse à l'avance.
5. Lors de l'installation , veuillez aligner tous les trous et ne serrez toutes les vis en premier ; sinon, cela pourrait rendre l'installation diff

Installation:

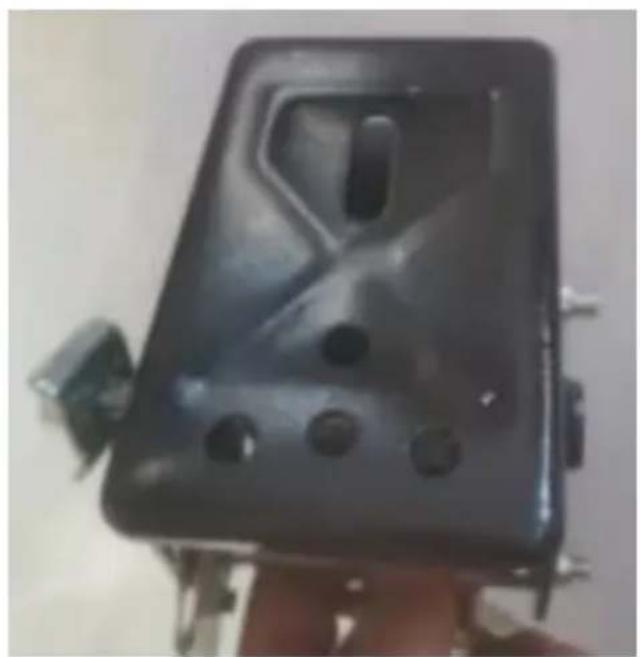

Étape 1. Percez des trous (Φ 11 mm) dans les supports à in en fonction des dimensions de la base du treuil s.

Installez le treuil sur les supports et verrouillez-le avec des boul et des écrous.

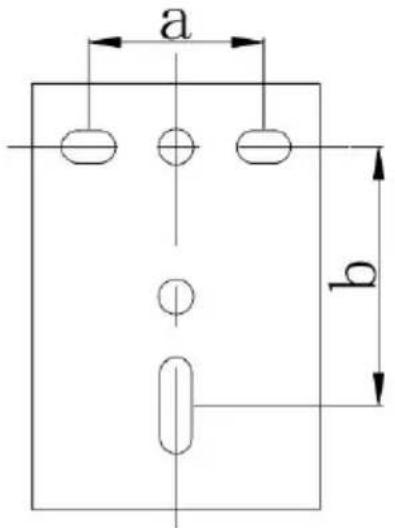

Dimension de la base du treuil :

Modèle	KW1200	KW1600	KW2000B	KC800	KW3500 / KC3500
une (mm)	50	44	50	44,5	44
b (mm)	85	79	85	74	104

Étape 2. Installez la poignée sur l'arbre et verrouillez l'écrou, com illustré.

Remarque : les modèles KW3500 et KC3500 sont des poignées rapides , il suffit de les brancher.

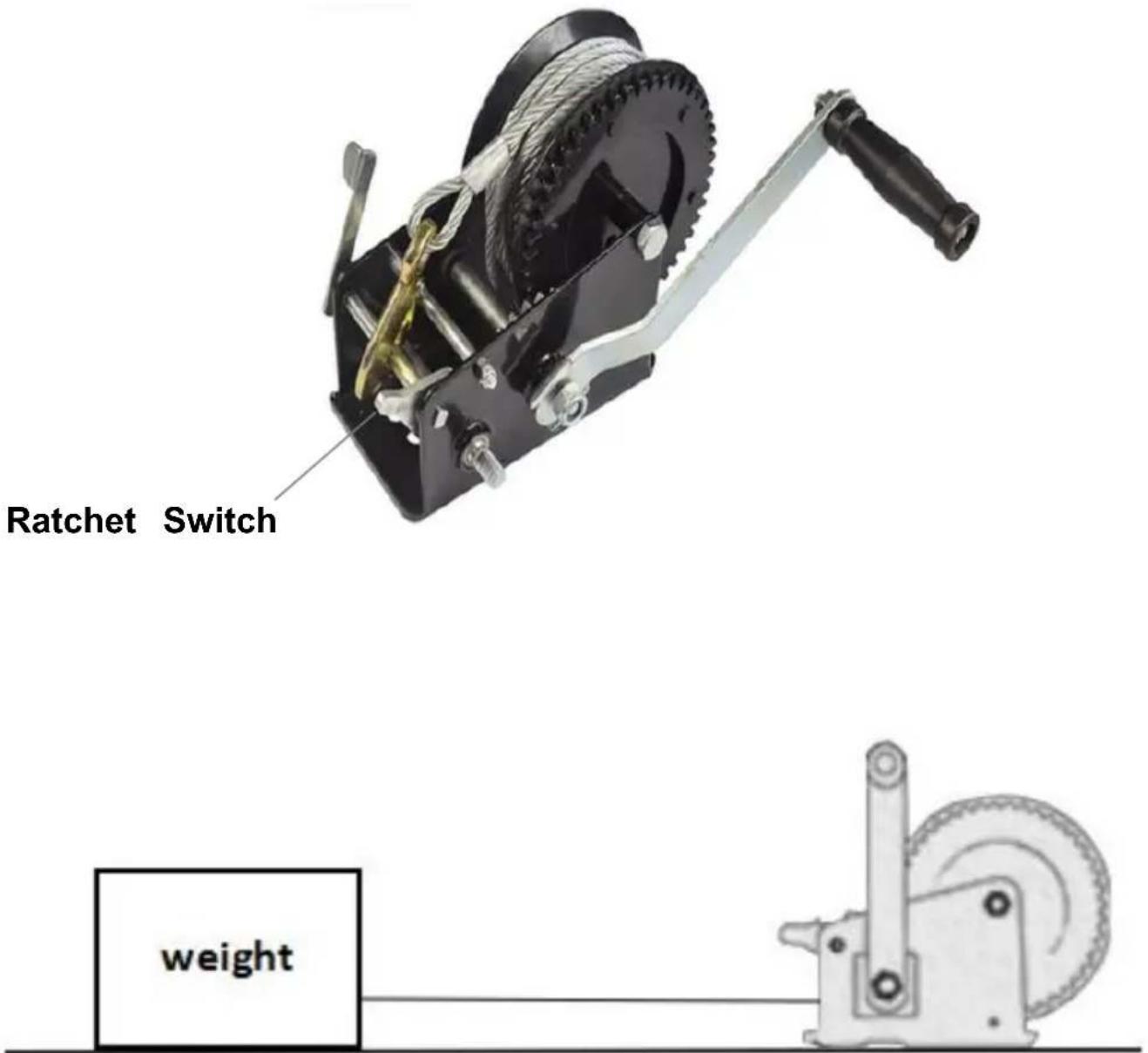

Étape 3. Réglez l'interrupteur à cliquet en position médiane, retire crochet et attrapez le poids.

ensuite l'interrupteur à cliquet en position haute. Tournez lenteme la poignée dans le sens des aiguilles d'une montre . Tirez le p jusqu'à la position souhaitée .

Remarque : Le fonctionnement du commutateur à cliquet est déci-dessous .

Enrouler/dérouler le câble sans charge

1. Placez le levier à cliquet en position centrale.
2. L'enrouleur de câble se déplace désormais librement dans les deux sens.
3. Tirez le câble au niveau du crochet fixe jusqu'à ce que le cr puisse être attaché à la charge à déplacer.
4. Enroulez l'excédent de câble en tournant la manivelle dans le des aiguilles d'une montre.

Enroulement du câble sous charge (remorquage, chargement)

1. Tenez fermement la manivelle et poussez doucement pour soul le levier à cliquet.
2. Placez le levier à cliquet en position.
3. Tournez la manivelle dans le sens des aiguilles d'une montre enrouler uniformément le câble en acier.

Déroulage du câble sous charge (descente, déchargement)

1. Tenez fermement la manivelle et poussez doucement pour soul le levier à cliquet.
2. Placez le levier à cliquet en position.
3. Le câble doit être complètement rétracté après utilisation.

Interrupteur à cliquet

1. Il y a 3 positions pour l'interrupteur à cliquet : la position supérieur pour tirer, la position inférieure est pour relâcher et la position média pour tirer et relâcher, mais elle ne peut être utilisée que lorsque le chargé. Tenez fermement la manivelle si vous souhaitez modifier la position du commutateur.

2. Avant utilisation, installez le treuil sur une surface ferme et plane. l'installer, placez l'interrupteur à cliquet en position médiane et tirez le câble jusqu'à ce que les trous au bas de la base soient visibles. Ut ensuite au moins 3 jeux de boulons et d'écrous de blocage de 3/8 pouce, selon un motif triangulaire, pour fixer la base à la surface. Ut une planche supplémentaire en métal ou en bois dur si nécessaire.

3. Installez ensuite la manivelle sur le boulon d'axe avec l'écrou.

4. Mettez l'interrupteur à cliquet en position haute et tournez la maniv dans le sens des aiguilles d'une montre pour tirer. Placez l'interrupteur cliquet en position inférieure et tournez la manivelle dans le sens inv des aiguilles d'une montre pour la relâcher.

5. Une fois terminé, fixez le crochet à la douille de patte.

MAINTENANCE

1. Suivez les instructions de lubrification périodiquement
   Lubrifiez régulièrement le câble et le crochet avec une légère graisse.
   Graissez les engrenages tous les 6 mois. Utilisez n'importe quelle gra imperméable de bonne qualité.
2. Inspectez périodiquement toutes les pièces, câbles en acier et accessoires et remplacez-les s'ils sont endommagés ou utilisés.
3. Faites remplacer les pièces endommagées par un centre de service agréé.
4. Vérifiez périodiquement les écrous et serrez-les s'ils sont desserrés.
5. Le produit doit être stocké dans un endroit sec. Conservez toujours produits sous clé et gardez -les hors de portée des enfants.
6. Gardez le produit correctement entretenu et propre pour une performance meilleure et plus sûre.
7. Gardez les poignées sèches, propres et exemptes d'huile et de gr
