Tipo di prodotto	Verricello manuale
Marca	Vevor
Modello	KW2000B
Capacità massima	2000 lb (907 kg)
Rapporto di riduzione	4:1
Vie / Velocità	2 vie, 1 velocità
Tipo di corda	Cinghia in poliestere
Lunghezza della corda	7 m
Colore	Nero
Dimensioni della base (a x b)	50 mm x 85 mm
Materiale principale	Acciaio
Utilizzo previsto	Trainare carichi, non per sollevamento
Precauzioni di sicurezza	Indossare guanti, non sovraccaricare, non utilizzare per sollevare carichi o trasportare persone
Manutenzione	Lubrificazione regolare del cavo e degli ingranaggi, ispezione delle parti
Conservazione	Luogo asciutto, fuori dalla portata dei bambini
Riparabilità	Parti danneggiate da sostituire presso un centro di assistenza autorizzato

Domande frequenti - KW2000B Vevor

Qual è la capacità massima del verricello Vevor KW2000B?

La capacità massima è di 2000 libbre (907 kg). Non superare mai questo limite.

Come installare il verricello su una superficie?

Praticare fori da 11 mm nei supporti secondo le dimensioni della base (50 mm x 85 mm). Fissare il verricello con almeno 3 set di bulloni e dadi di bloccaggio da 3/8 di pollice. Utilizzare una tavola aggiuntiva in metallo o legno duro se necessario.

Come utilizzare l'interruttore a cricchetto?

L'interruttore ha 3 posizioni: posizione alta per tirare, posizione bassa per rilasciare, e posizione centrale per tirare e rilasciare senza carico. Tenere saldamente la manovella durante il cambio di posizione.

Posso usare questo verricello per sollevare carichi?

No, questo verricello è progettato solo per tirare carichi orizzontalmente. Non utilizzarlo mai per sollevare o trasportare persone.

Come mantenere il cavo?

Lubrificare regolarmente il cavo con un leggero grasso. Ispezionarlo periodicamente e sostituirlo se danneggiato. Indossare sempre guanti durante la manipolazione.

Cosa fare se il cavo è danneggiato?

Sostituire immediatamente il cavo. Assicurarsi che l'estremità passi attraverso i 4 fori sul lato del cerchio e fissare un bullone per evitare che esca. Contattare un centro di assistenza autorizzato se necessario.

Come lubrificare gli ingranaggi?

Ingrassare gli ingranaggi ogni 6 mesi con un grasso impermeabile di buona qualità. Lubrificare anche gli assi regolarmente.

Quali sono le precauzioni di sicurezza importanti?

Non sovraccaricare mai, indossare guanti, mantenere una buona posizione, non applicare forza laterale, non permettere ai minori di usare l'apparecchio e non utilizzare sotto l'influenza di sostanze.

Il verricello può essere utilizzato per trainare veicoli?

Sì, è progettato per tirare carichi come veicoli, ma sempre orizzontalmente. Assicurarsi che il carico non superi 2000 lb e che il verricello sia saldamente fissato.

Come sostituire il cavo?

Srotolare completamente il vecchio cavo. Inserire la nuova cinghia nei fori del cerchio, fissare l'estremità con un bullone. Quindi avvolgere ruotando la manovella in senso orario. Consultare il manuale per maggiori dettagli.

MANUALE UTENTE KW2000B Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

VERRICELLO A MANO MANUALE UTENTE

Si prega di leggere attentamente questo manuale

utente!

1. Non sovraccaricare mai!
2. Questo argano è progettato per tirare, non per sollevare!
3. Non avvicinare mai le mani o qualsiasi altra cosa all'ingranaggio, cerchio e al cavo avvolgibile. Indossare sempre i guanti quando si utilizza il verricello
4. Non tentare mai di riparare o smontare il verricello in caso di pioggia. Chiedi aiuto a un macchinista o a uno specialista.
5. Quando si sostituisce il cavo, assicurarsi che l'estremità del cavo passi attraverso i 4 fori sul lato del cerchio e legare un nodo o saldare la punta del cavo, per evitare che il cavo fuoriesca.
6. Utilizzare grasso per assi e ingranaggi prima di depositarli per lungo tempo
7. Non consentire ai minori di utilizzare questo prodotto
8. Non utilizzare il prodotto quando si è stanchi o sotto l'effetto di medicinali o droghe.
9. Sicurezza sul lavoro
10. Utilizzare entrambe le mani durante il trasporto del prodotto
11. Utilizzare dispositivi di protezione adeguati in base all'ambiente di lavoro.
12. Mantenere sempre la posizione corretta e l'equilibrio.
13. Non tentare di tirare o fissare carichi fissi.
14. Non applicare alcuna forza laterale sul carico.
15. Non adatto al sollevamento di carichi e mai al trasporto di persone.
16. Evitare di avviare il prodotto involontariamente. L'interruttore a cricchetto deve essere sempre completamente inserito.

ATTENZIONE: Leggere attentamente le istruzioni e le procedure per

MODELLO E PARAMETRI

Modello	KW1200	KW1600	KW2000B	KW3500	KC800	KC3500
Capacità di carico massima	1200 libbre	1600 libbre	2000 libbre	3500 libbre	800 libbre	3500 libbre
Rapporto di cambio	4:1	4:1	4:1	4:1 e 8:1	3.1:1	4:1 e 8:1
Modo/Velocità	2 vie _ / velocità	2 vie _ / velocità	2 vie _ / velocità	2 vie _ / velocità	2 vie _ / velocità	2 vie _ / velocità
Tipo di corda	Trappola in poliestere S	Trappola in poliestere S	Trappola in poliestere S	Trappola in poliestere S	Cavo d'acciaio	Cavo d'acciaio
Lunghezza della corda	7M	10 milioni	7M	10 milioni	10 milioni	10 milioni
Colori)	Nero	Nero	Nero	Nero	Nero	Nero

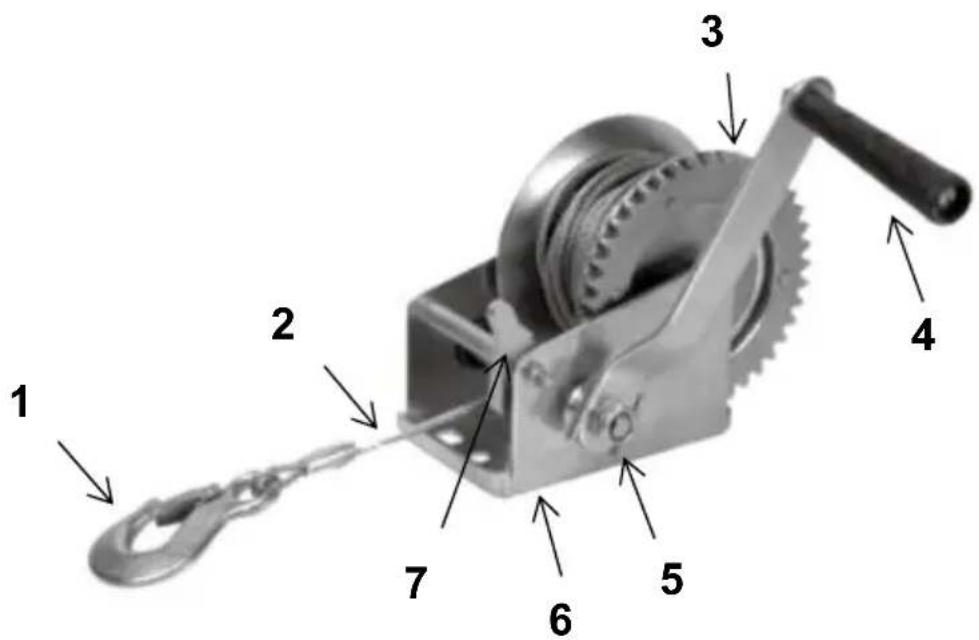

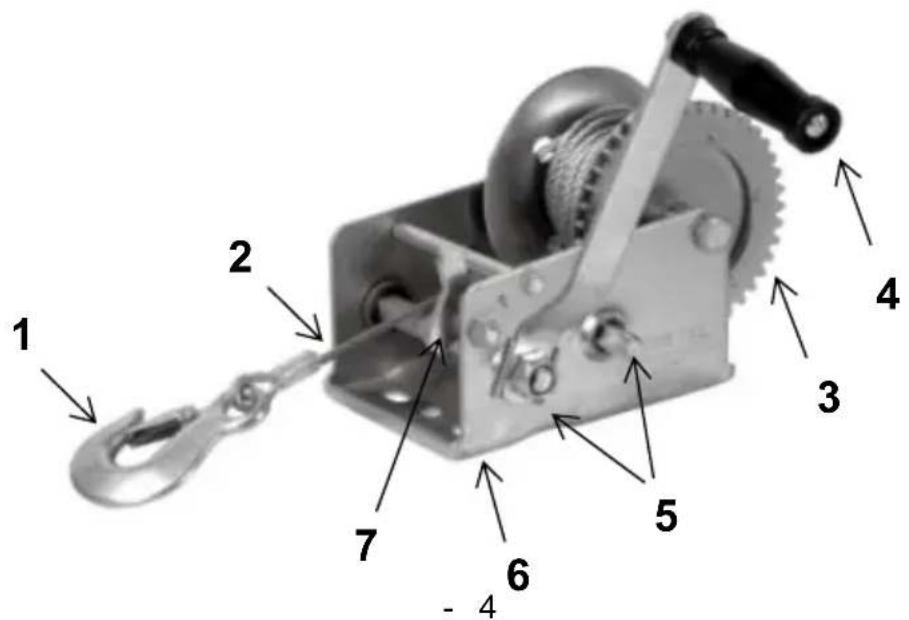

DIAGRAMMA DELLA STRUTTURA

1. Gancio 2. Corda 3. Cerchio 4. Manovella 5. Bullone dell'asse 6. Base 7. Interruttore a cricchetto

1. Gancio 2. Corda 3. Cerchio 4. Manovella 5. Bullone dell'asse 6. Base 7. Interruttore a cricchetto

Preparazione all'installazione:

1. Si prega di preparare un tappeto o un tappetino per proteggere il pavimento. Devi distribuire tutti gli accessori.
2. Si prega di preparare i guanti per evitare di graffiarsi con parti che potrebbero verificarsi durante l'installazione.
3. Si prega di aprire tutte le scatole per verificare che gli accessori siano completi e in buone condizioni.
4. Se è necessario utilizzare utensili elettrici per installare questo prodotto, impostare anticipatamente la velocità su bassa velocità.
5. Durante l'installazione, allineare tutti i fori e non serrare prima le viti; in caso contrario, potrebbe rendere difficile l'installazione.

Installazione:

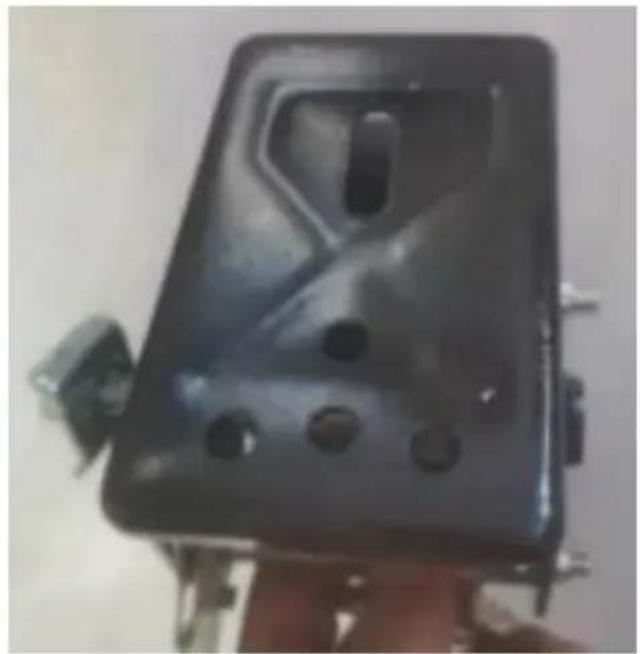

Passo 1. Praticare dei fori (Φ 11mm) nelle staffe da installare, in base alla dimensione della base dell'argano. Installare l'argano sulle staffe e bloccarlo con bulloni e dadi.

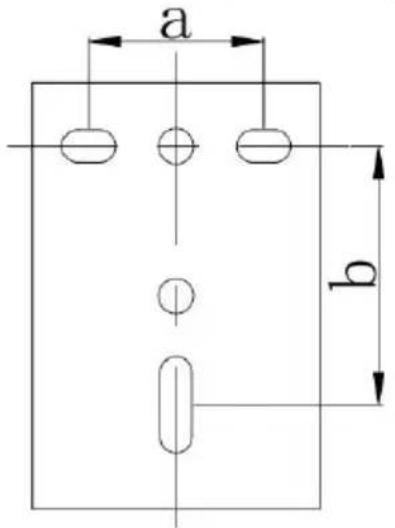

Dimensione base dell'argano:

Modello	KW1200	KW1600	KW2000B	KC800	KW3500 / KC3500
un (mm)	50	44	50	44.5	44
b (mm)	85	79	85	74	104

Passo 2. Installare la maniglia sull'albero e bloccare il dado, come mostrato.

Nota: i modelli KW3500 e KC3500 sono impugnature veloci, basta collegarli.

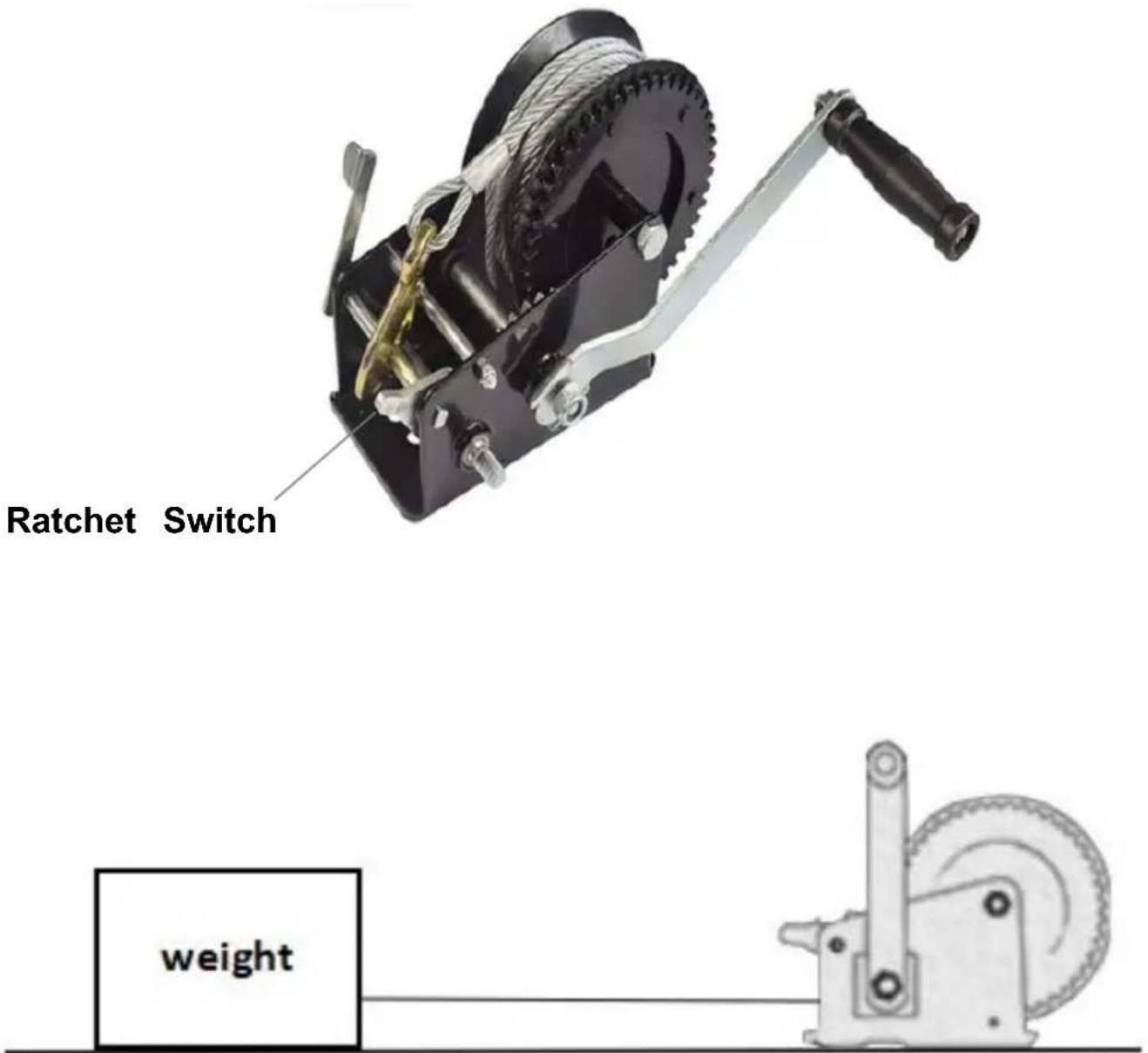

Passaggio 3. Impostare l'interruttore a cricchetto in posizione centrale, estrarre il gancio e afferrare il peso.

Quindi ruotare l'interruttore a cricchetto in posizione alta, ruotare lentamente la maniglia in senso orario. Tirare il peso nella posizione desiderata.

Nota: il funzionamento dell'interruttore a cricchetto è descritto di seguito.

Avvolgere/svolgere il cavo senza carico

1. Posizionare la leva del cricchetto in posizione centrale.
2. L'avvolgicavo ora si muove liberamente in entrambe le direzioni.
3. Tirare il cavo in corrispondenza del gancio fisso fino a quando è possibile agganciare il gancio al carico da spostare.
4. Riavvolgere il cavo in eccesso ruotando la manovella in senso orario.

Avvolgimento del cavo sotto carico (traino, carico).

1. Tenere saldamente la manovella e spingere delicatamente per rilasciare la leva del cricchetto.
2. Posizionare la leva del cricchetto in posizione.
3. Ruotare la manovella in senso orario per avvolgere uniformemente il cavo d'acciaio.

Svolgimento del cavo sotto carico (abbassamento, scarico).

1. Tenere saldamente la manovella e spingere delicatamente per rilasciare la leva del cricchetto.
2. Posizionare la leva del cricchetto in posizione.
3. Il cavo deve essere completamente retratto dopo l'uso.

Interruttore a cricchetto.

1. Sono disponibili 3 posizioni per l'interruttore a cricchetto: la posizione alta serve per tirare, la posizione più bassa è per rilasciare e la posizione centrale serve sia per tirare che per rilasciare, ma può essere utilizzata solo quando l'argano è carico. Tenere saldamente la manovella se si desidera modificare la posizione dell'interruttore.
2. Prima dell'uso, installare il verricello su una superficie solida e piana. Per installarlo, posizionare l'interruttore a cricchetto in posizione centrale ed estrarre il cavo finché non sono visibili i fori sul fondo della base. Utilizzare almeno 3 set di bulloni da 3/8 di pollice e dadi di bloccaggio secondo uno schema triangolare, per fissare la base alla superficie. Usare una tavola extra di metallo o legno duro quando necessario.
3. Quindi installare la manovella sul bullone dell'asse con il dado.
4. Posizionare l'interruttore a cricchetto nella posizione più alta e ruotare la manovella in senso orario per tirare. Posizionare l'interruttore a cricchetto nella posizione inferiore e ruotare la manovella in senso antiorario per rilasciarlo.
5. Al termine, collegare il gancio alla boccola della zampa.

MANUTENZIONE

1. Seguire periodicamente le istruzioni per la lubrificazione. Lubrificare regolarmente il cavo e il gancio con un leggero grasso. Ingrassare gli ingranaggi ogni 6 mesi. Utilizzare qualsiasi grasso impermeabile di buona qualità.
2. Ispezionare periodicamente tutte le parti, i cavi in acciaio, gli accessori e sostituirli se danneggiati o usurati.
3. Far sostituire le parti danneggiate da un centro di assistenza autorizzato.
4. Controllare periodicamente i dadi e serrarli se sono allentati.
5. Il prodotto deve essere conservato in un luogo asciutto. Chiudere sempre il prodotto e tenerlo fuori dalla portata dei bambini.
6. Mantenere il prodotto adeguatamente mantenuto e pulito per prestazioni migliori e più sicure.
7. Mantenere le maniglie asciutte, pulite e prive di olio e grasso.
