KC3500 - Argano manuale Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Verricello manuale
Marca	Vevor
Modello	KC3500
Capacità di carico massima	3500 lb (circa 1587 kg)
Rapporto di trasmissione	4:1 (alta velocità) / 8:1 (bassa velocità)
Tipo di cavo	Cavo d'acciaio
Lunghezza del cavo	10 m
Colore	Nero
Dimensioni di fissaggio (interasse)	44 mm x 104 mm
Alimentazione	Manuale (a manovella)
Funzioni principali	Trazione, rimorchio (non utilizzare per il sollevamento)
Numero di velocità	2 velocità
Tipo di manovella	Impugnatura rapida
Manutenzione	Ingranaggi grassi ogni 6 mesi, lubrificare il cavo
Sicurezza	Indossare guanti, non sovraccaricare, non sollevare carichi
Parti di ricambio	Gancio, cavo, manovella, interruttore a cricchetto
Garanzia	Garanzia elettronica via www.vevor.com/support
Conservazione	Luogo asciutto, fuori dalla portata dei bambini

Domande frequenti - KC3500 Vevor

Qual è la capacità di carico massima del verricello Vevor KC3500?

La capacità di carico massima è di 3500 lb (circa 1587 kg). Questa capacità è valida per entrambi i rapporti di trasmissione.

Posso usare questo verricello per sollevare carichi?

No, questo verricello è progettato solo per tirare, non per sollevare. Non deve essere utilizzato per il sollevamento di carichi o il trasporto di persone.

Come installare il verricello Vevor KC3500?

Praticare fori di 11 mm nei supporti secondo le dimensioni della base (44 mm x 104 mm). Fissare il verricello con almeno 3 bulloni e dadi di bloccaggio da 3/8 pollici. Installare l'impugnatura rapida, quindi regolare l'interruttore a cricchetto in posizione centrale per svolgere il cavo.

Quale manutenzione richiede il verricello KC3500?

Lubrificare regolarmente il cavo e il gancio con un leggero grasso. Ingranaggi grassi ogni 6 mesi con un grasso impermeabile. Ispezionare periodicamente il cavo e le parti e sostituirli se danneggiati.

Il cavo d'acciaio può essere sostituito?

Sì, il cavo d'acciaio di 10 metri può essere sostituito. Assicurarsi che l'estremità del cavo passi attraverso i 4 fori sul lato del bordo e fissare un tappo all'estremità per evitare che scivoli.

Come usare l'interruttore a cricchetto?

L'interruttore ha 3 posizioni: posizione alta per tirare (avvolgimento), posizione bassa per rilasciare (svolgimento), posizione centrale per spostare il cavo liberamente senza carico. Tenere sempre saldamente la manovella durante il cambio di posizione.

Quali precauzioni di sicurezza sono importanti?

Indossare sempre guanti. Non mettere le mani vicino al cavo o al bordo. Non sovraccaricare il verricello. Non utilizzare sotto l'effetto di alcol o farmaci. Non permettere ai minori di utilizzare l'apparecchio.

Il verricello viene fornito con una garanzia?

Sì, una garanzia elettronica è disponibile tramite il sito Vevor support all'indirizzo www.vevor.com/support. Conservare la prova d'acquisto.

Quali sono le dimensioni di fissaggio della base?

Le dimensioni di fissaggio sono: a = 44 mm e b = 104 mm (interasse dei fori). Utilizzare bulloni da 3/8 pollici per il fissaggio.

Posso usare il verricello per tirare carichi lateralmente?

No, non applicare alcuna forza laterale sul carico. Il verricello deve essere allineato con il carico da tirare per evitare il rischio di danni o lesioni.

MANUALE UTENTE KC3500 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

VERRICELLO A MANO MANUALE UTENTE

Si prega di leggere attentamente questo manual

utente !

1. Non sovraccaricare mai!
2. Questo argano è progettato per tirare, non per sollevare!
3. Non avvicinare mai le mani o qualsiasi altra cosa all'ingranaggio, cerchio e al cavo avvolgibile. Indossare sempre i guanti quando s utilizza il verricello
4. Non tentare mai di riparare o smontare il verricello in caso di pi Chiedi aiuto a un macchinista o a uno specialista.
5. Quando si sostituisce il cavo, assicurarsi che l'estremità del cavo attraverso i 4 fori sul lato del cerchio e legare un pomello o sal punta del cavo, per evitare che il cavo fuoriesca.
6. Utilizzare grasso per assi e ingranaggi prima di depositarli per lur tempo
7. Non consentire ai minori di utilizzare e utilizzare questo prodotto
8. Non utilizzare il prodotto quando si è stanchi o sotto l'effetto di medicinali o droghe.

9. Sicurezza sul lavoro

10. Utilizzare entrambe le mani durante il trasporto del prodotto

11. Utilizzare dispositivi di protezione adeguati in base all'ambie di lavoro.
12. Mantenere sempre la posizione corretta e l'equilibrio.
13. Non tentare di tirare o fissare carichi fissi.
14. Non applicare alcuna forza laterale sul carico .

15. Non adatto al sollevamento di carichi e mai al trasporto c persone .

16. Evitare di avviare il prodotto involontariamente. L'interruttori cricchetto deve essere sempre completamente inserito.

ATTENZIONE: Leggere attentamente le istruzioni e le procedure per

MODEL AND PARAMETERS

Modello	KW1200	KW1600	KW2000B	KW3500	KC800	KC3500
Capacità di carico massima	1200 libbre	1600 libbre	2000 libbre	3500 libbre	800 libbre	3500 libbre
Rapporto di cambio	4:1	4:1	4:1	4:1 e 8:1	3.1:1	4:1 e 8:1
Modo/Velocità	2 vie _ / velocità	2 vie _ / velocità	2 vie _ / velocità	2 vie _ / velocità	2 vie _ / velocità	2 vie _ / velocità
Tipo di corda	Trappola in poliestere S	Trappola in poliestere S	Trappola in poliestere S	Trappola in poliestere S	Cavo d'acciaio	Cavo d'acciaio
Lunghezza della corda	7M	10 milioni	7M	10 milioni	10 milioni	10 milioni
Colori)	Nero	Nero	Nero	Nero	Nero	Nero

STRUCTURE DIAGRAM

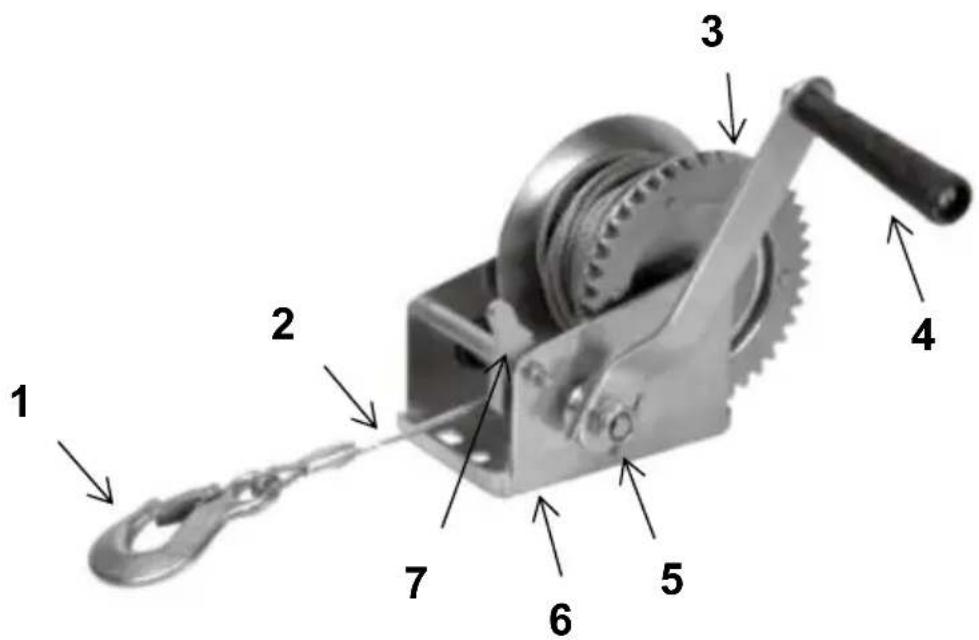

1. Gancio 2. Corda 3. Cerchio 4. Manovella 5. Bullone dell'asse 6. Base 7. Interruttore a cricchetto

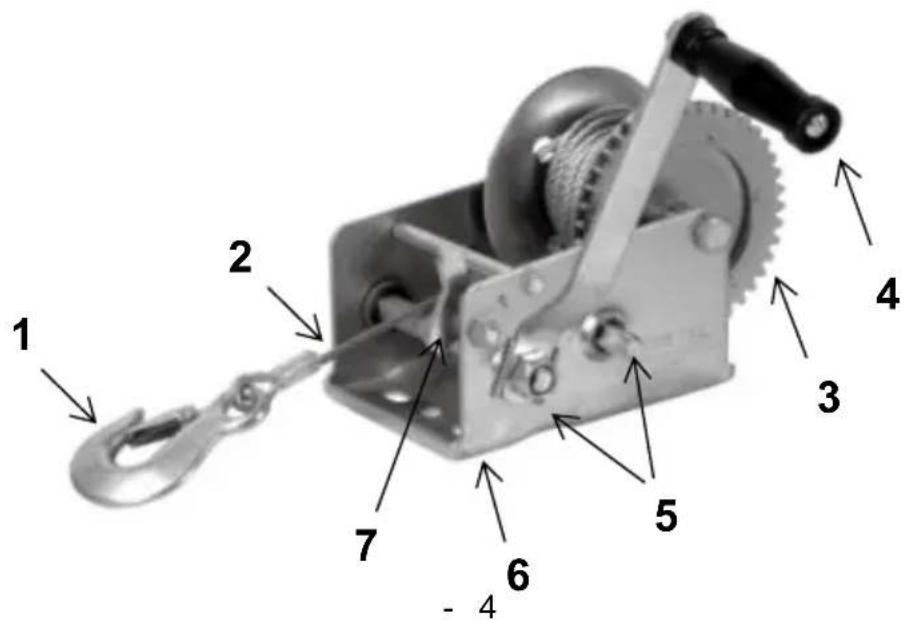

1. Gancio 2. Corda 3. Cerchio 4. Manovella 5. Bullone dell'asse 6 Base 7. Interruttore a cricchetto

Preparazione all'installazione:

1. Si prega di preparare un tappeto o un tappetino per proteggere pavimento. Devi distribuire tutti gli accessori.
2. Si prega di preparare i guanti per evitare di graffiarsi con parti t' che potrebbero verificarsi durante l'installazione.
3. Si prega di aprire tutte le scatole per verificare che gli accessori completi e in buone condizioni.
4. Se è necessario utilizzare utensili elettrici per installare questo prodotto, impostare anticipatamente la velocità su bassa velocità.
5. Durante l'installazione, allineare tutti i fori e non serrare prima tiviti; in caso contrario, potrebbe rendere difficile l'installazione.

Installazione:

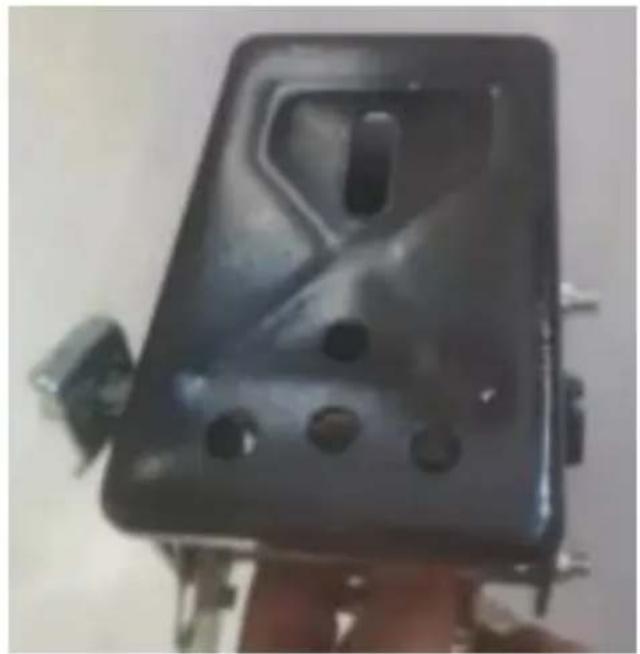

Passo 1. Praticare dei fori (Φ 11mm) nelle staffe da installare, base alla dimensione della base dell'argano. Installare l'argano sulle staffe e bloccarlo con bulloni e dadi.

Dimensione base dell'argano:

Modello	KW1200	KW1600	KW2000B	KC800	KW3500 / KC3500
un (mm)	50	44	50	44.5	44
b (mm)	85	79	85	74	104

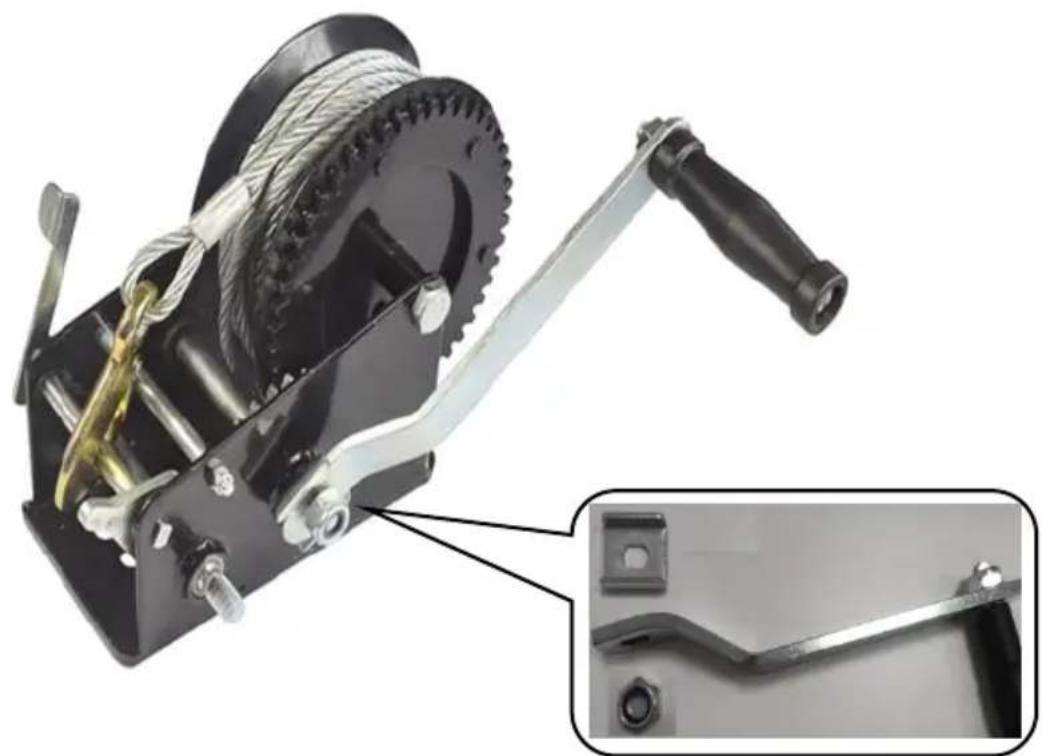

Passo 2. Installare la maniglia sull'albero e bloccare il dado, come mostrato.

Nota: i modelli KW3500 e KC3500 sono impugnature veloci, ba collegarli.

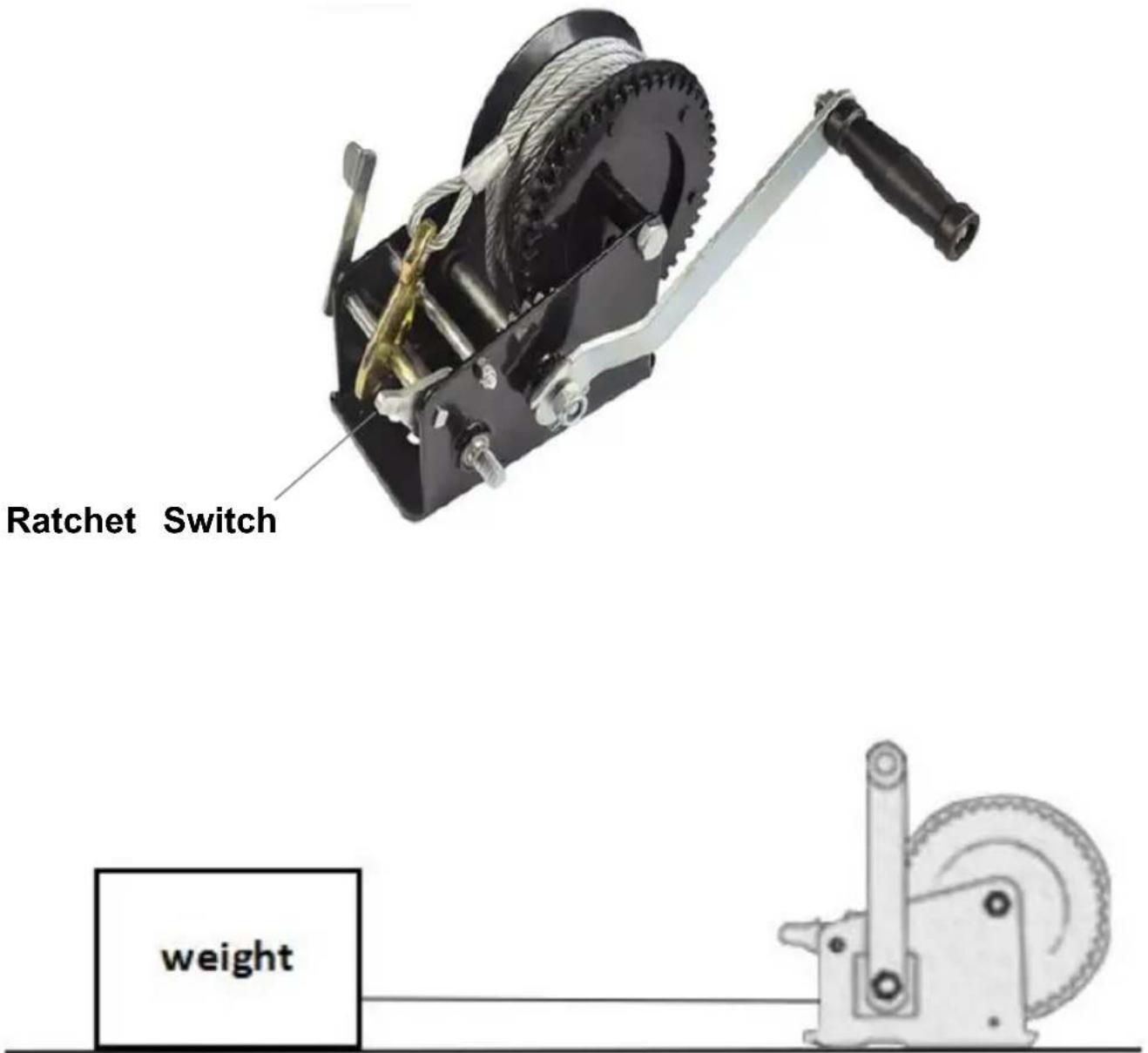

Passaggio 3. Impostare l'interruttore a cricchetto in posizione centrale, estrarre il gancio e afferrare il peso.

Quindi ruotare l'interruttore a cricchetto in posizione alta, ruotare lentamente la maniglia in senso orario. Tirare il peso nella pos desiderata.

Nota: il funzionamento dell'interruttore a cricchetto è descritto di seguito .

Avvolgere/svolgere il cavo senza carico

1. Posizionare la leva del cricchetto in posizione centrale.
2. L'avvolgicavo ora si muove liberamente in entrambe le direzioni
3. Tirare il cavo in corrispondenza del gancio fisso fino a quando possibile agganciare il gancio al carico da spostare.
4. Riavvolgere il cavo in eccesso ruotando la manovella in sens orario.

Avvolgimento del cavo sotto carico (traino, carico)

1. Tenere saldamente la manovella e spingere delicatamente per rilasciare la leva del cricchetto
2. Posizionare la leva del cricchetto in posizione.
3. Ruotare la manovella in senso orario per avvolgere uniformemen cavo d'acciaio.

Svolgimento del cavo sotto carico (abbassamento, scarico)

1. Tenere saldamente la manovella e spingere delicatamente per rilasciare la leva del cricchetto.
2. Posizionare la leva del cricchetto in posizione.
3. Il cavo deve essere completamente retratto dopo l'uso

Interruttore a cricchetto

1. Sono disponibili 3 posizioni per l'interruttore a cricchetto: la posizior alta serve per tirare, la posizione più bassa è per rilasciare e la pos centrale serve sia per tirare che per rilasciare, ma può essere utilizza solo quando l'argano è carico. Tenere saldamente la manovella se si desidera modificare la posizione dell'interruttore.
2. Prima dell'uso, installare il verricello su una superficie solida e pian Per installarlo, posizionare l'interruttore a cricchetto in posizione centrale ed estrarre il cavo finché non sono visibili i fori sul fondo della base utilizzare almeno 3 set di bulloni da 3/8 di pollice e dadi di bloccage secondo uno schema triangolare, per fissare la base alla superficie. U una tavola extra di metallo o legno duro quando necessario.
3. Quindi installare la manovella sul bullone dell'asse con il dado.
4. Posizionare l'interruttore a cricchetto nella posizione più alta e ruota manovella in senso orario per tirare. Posizionare l'interruttore a cricche nella posizione inferiore e ruotare la manovella in senso antiorario per rilasciarlo.
5. Al termine, collegare il gancio alla boccola della zampa.

MAINTENANCE

1. Seguire periodicamente le istruzioni per la lubrificazione Lubrificare regolarmente il cavo e il gancio con un leggero grasso. Ingrassare gli ingranaggi ogni 6 mesi. Utilizzare qualsiasi grasso impermeabile di buona qualità.
2. Ispezionare periodicamente tutte le parti, i cavi in acciaio, gli acc e sostituirli se danneggiati o utilizzati.
3. Far sostituire le parti danneggiate da un centro di assistenza autorizzato.
4. Controllare periodicamente i dadi e serrarli se sono allentati.
5. Il prodotto deve essere conservato in un luogo asciutto. Chiudere sempre il prodotto e tenerlo fuori dalla portata dei bambini.
6. Mantenere il prodotto adeguatamente mantenuto e pulito per presta: migliori e più sicure.
7. Mantenere le maniglie asciutte, pulite e prive di olio e grasso.
