KW2000B - Handwinde Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Handwinde
Marke	Vevor
Modell	KW2000B
Maximale Kapazität	2000 lb (907 kg)
Übersetzungsverhältnis	4:1
Wege / Geschwindigkeit	2 Wege, 1 Geschwindigkeit
Seilart	Polyestergurt
Seillänge	7 m
Farbe	Schwarz
Abmessungen der Basis (a x b)	50 mm x 85 mm
Hauptmaterial	Stahl
Verwendungszweck	Zum Ziehen von Lasten, nicht zum Heben
Sicherheitshinweise	Handschuhe tragen, nicht überladen, nicht zum Heben von Lasten oder zum Transport von Personen verwenden
Wartung	Regelmäßige Schmierung des Seils und der Zahnräder, Inspektion der Teile
Lagerung	Trockener Ort, außerhalb der Reichweite von Kindern
Reparierbarkeit	Beschädigte Teile durch eine autorisierte Servicewerkstatt ersetzen

Häufig gestellte Fragen - KW2000B Vevor

Was ist die maximale Kapazität der Vevor KW2000B Seilwinde?

Die maximale Kapazität beträgt 2000 Pfund (907 kg). Überschreiten Sie diese Grenze niemals.

Wie montiere ich die Seilwinde auf einer Fläche?

Bohren Sie 11-mm-Löcher in die Halterungen gemäß den Basisabmessungen (50 mm x 85 mm). Befestigen Sie die Winde mit mindestens 3 Sätzen von 3/8-Zoll-Schrauben und Sicherungsmuttern. Verwenden Sie bei Bedarf eine zusätzliche Platte aus Metall oder Hartholz.

Wie verwende ich den Ratsche-Schalter?

Der Schalter hat 3 Positionen: Obere Position zum Ziehen, untere Position zum Lösen und mittlere Position zum Ziehen und Lösen ohne Last. Halten Sie die Kurbel beim Wechseln der Position fest.

Kann ich diese Winde zum Heben von Lasten verwenden?

Nein, diese Winde ist ausschließlich zum horizontalen Ziehen von Lasten konzipiert. Verwenden Sie sie niemals zum Heben oder Transportieren von Personen.

Wie pflege ich das Seil?

Schmieren Sie das Seil regelmäßig mit einem leichten Fett. Überprüfen Sie es regelmäßig und ersetzen Sie es bei Beschädigung. Tragen Sie bei der Handhabung immer Handschuhe.

Was tun, wenn das Seil beschädigt ist?

Ersetzen Sie das Seil sofort. Stellen Sie sicher, dass das Ende durch die 4 Löcher an der Seite der Felge geführt wird, und befestigen Sie einen Bolzen, um ein Herausrutschen zu verhindern. Kontaktieren Sie bei Bedarf eine autorisierte Servicewerkstatt.

Wie schmiere ich die Zahnräder?

Fetten Sie die Zahnräder alle 6 Monate mit einem hochwertigen wasserfesten Fett. Schmieren Sie auch die Achsen regelmäßig.

Welche wichtigen Sicherheitshinweise gibt es?

Überladen Sie niemals, tragen Sie Handschuhe, halten Sie eine gute Position, wenden Sie keine seitliche Kraft an, lassen Sie Minderjährige das Gerät nicht benutzen und verwenden Sie es nicht unter Einfluss von Substanzen.

Kann die Winde zum Ziehen von Fahrzeugen verwendet werden?

Ja, sie ist zum Ziehen von Lasten wie Fahrzeugen konzipiert, jedoch immer horizontal. Stellen Sie sicher, dass die Last 2000 lb nicht überschreitet und die Winde sicher befestigt ist.

Wie ersetze ich das Seil?

Wickeln Sie das alte Seil vollständig ab. Führen Sie das neue Band in die Löcher der Felge ein und befestigen Sie das Ende mit einem Bolzen. Wickeln Sie es dann durch Drehen der Kurbel im Uhrzeigersinn auf. Weitere Details finden Sie im Handbuch.

BEDIENUNGSANLEITUNG KW2000B Vevor

Linkenheim-Hochstetten, Deutschland

Pooledas Group Ltd

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Technisches Support- und E-Garantiezertifikat www.vevor.com/support

HANDWINDE HANDBUCH

Modell: KW1200, KW1600, KW2000B, KW3500, KC800, KC3500

1. Vermeiden Sie ein unbeabsichtigtes Starten des Produkts. Der Ratschenschalter sollte immer vollständig eingerastet sein.

VORSICHT: Lesen Sie die Anweisungen und Verfahren für einen sicheren Betrieb sorgfältig durch.

ANLEITUNG AUFBEWAHREN

MODELL UND PARAMETER

Modell	KW1200	KW1600	KW2000B	KW3500	KC800	KC3500
Maximale Tragfähigkeit	1200 Pfund	1600 Pfund	2000 Pfund	3500 Pfund	800 Pfund	3500 Pfund
Übersetzungsverhältnis	4:1	4:1	4:1	4:1 und 8:1	3,1:1	4:1 und 8:1
Weg/Geschwindigkeit	2 Wege / 1Geschwindigkeit	2 Wege / 1Geschwindigkeit	2 Wege / 1Geschwindigkeit	2 Wege / 2 Geschwindigkeit	2 Wege / 1Geschwindigkeit	2 Wege / 2 Geschwindigkeit
Seiltyp	Polyester - S -Falle	Polyester - S -Falle	Polyester - S -Falle	Polyester - S -Falle	Stahlkabel	Stahlkabel
Seillänge	7M	10M	7M	10M	10M	10M
Farben)	Schwarz	Schwarz	Schwarz	Schwarz	Schwarz	Schwarz

STRUKTURDIAGRAMM

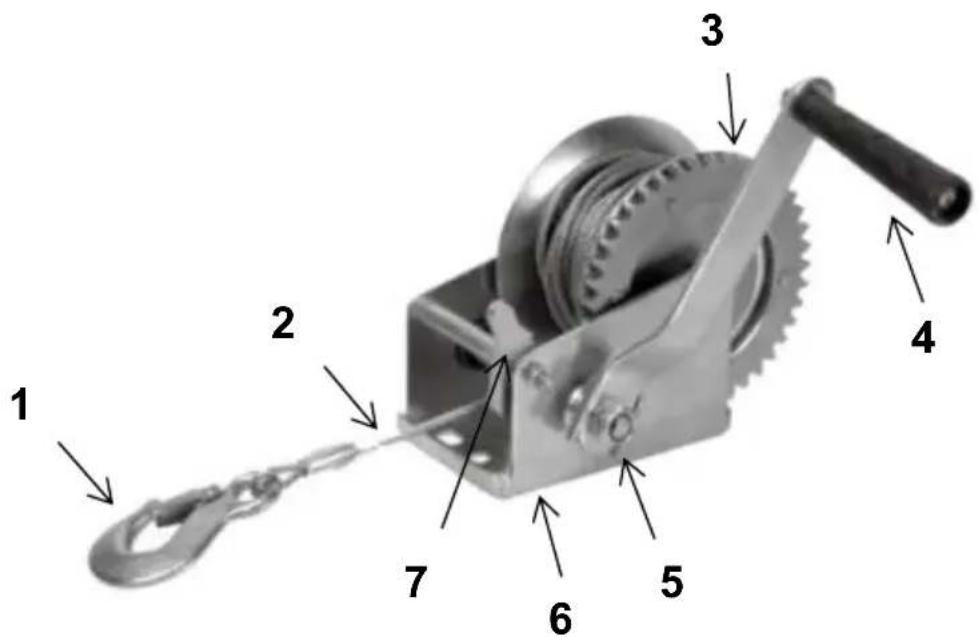

1. Haken 2. Seil 3. Felge 4. Kurbel 5. Achsbolzen 6. Basis 7. Ratschenschalter

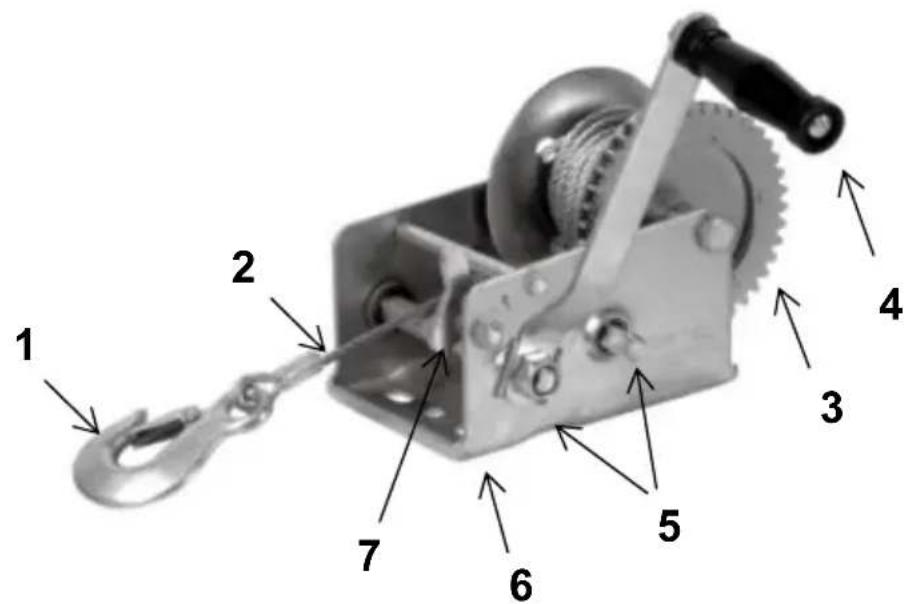

1. Haken 2. Seil 3. Felge 4. Kurbel 5. Achsbolzen 6. Basis 7. Ratschenschalter

Installationsvorbereitung:

1. Bitte bereiten Sie einen Teppich oder eine Matte vor, um Ihren Boden zu schützen. Sie müssen das gesamte Zubehör verteilen.
2. Bitte halten Sie Handschuhe bereit, um Kratzer durch scharfe Teile zu vermeiden, die während der Installation auftreten können.
3. Bitte öffnen Sie alle Kartons, um zu überprüfen, ob das Zubehör vollständig und in gutem Zustand ist.
4. Wenn Sie für die Installation dieses Produkts Elektrowerkzeuge verwenden müssen, stellen Sie die Geschwindigkeit bitte im Voraus auf eine niedrige Geschwindigkeit ein.
5. Bei der Installation bitte alle Löcher ausrichten und ziehen Sie nicht alle Schrauben zuerst fest. Andernfalls kann die Installation erschwert werden.

Installation:

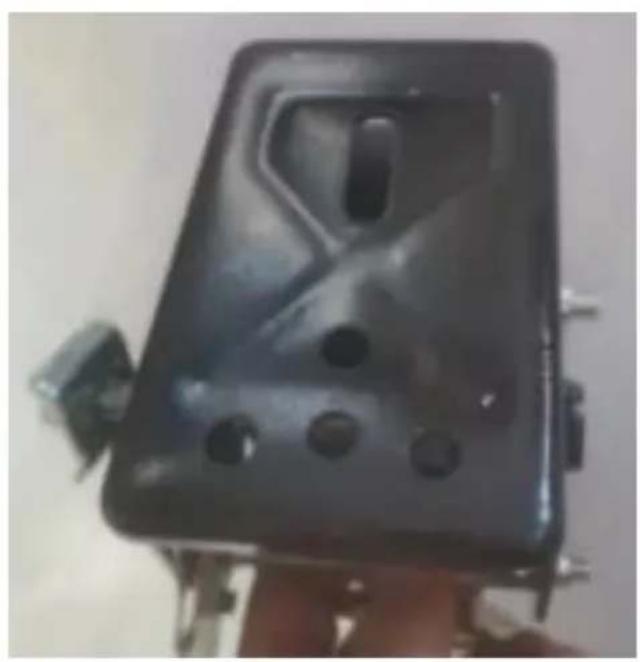

Schritt 1. Bohren Sie Löcher (Ø 11 mm) in die zu installierenden Halterungen, entsprechend den Abmessungen der Windenbasis. Montieren Sie die Winde an den Halterungen und befestigen Sie sie mit Schrauben und Muttern.

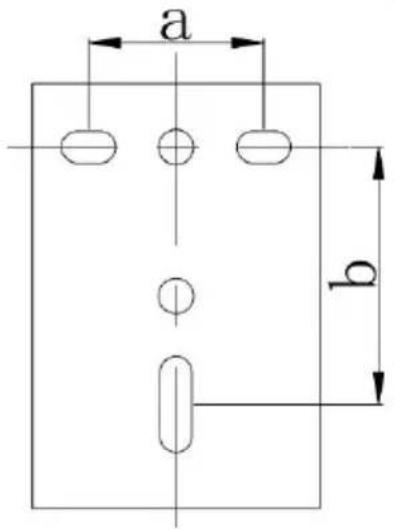

Abmessungen der Windenbasis:

Modell	KW1200	KW1600	KW2000B	KC800	KW3500 / KC3500
a (mm)	50	44	50	44,5	44
b (mm)	85	79	85	74	104

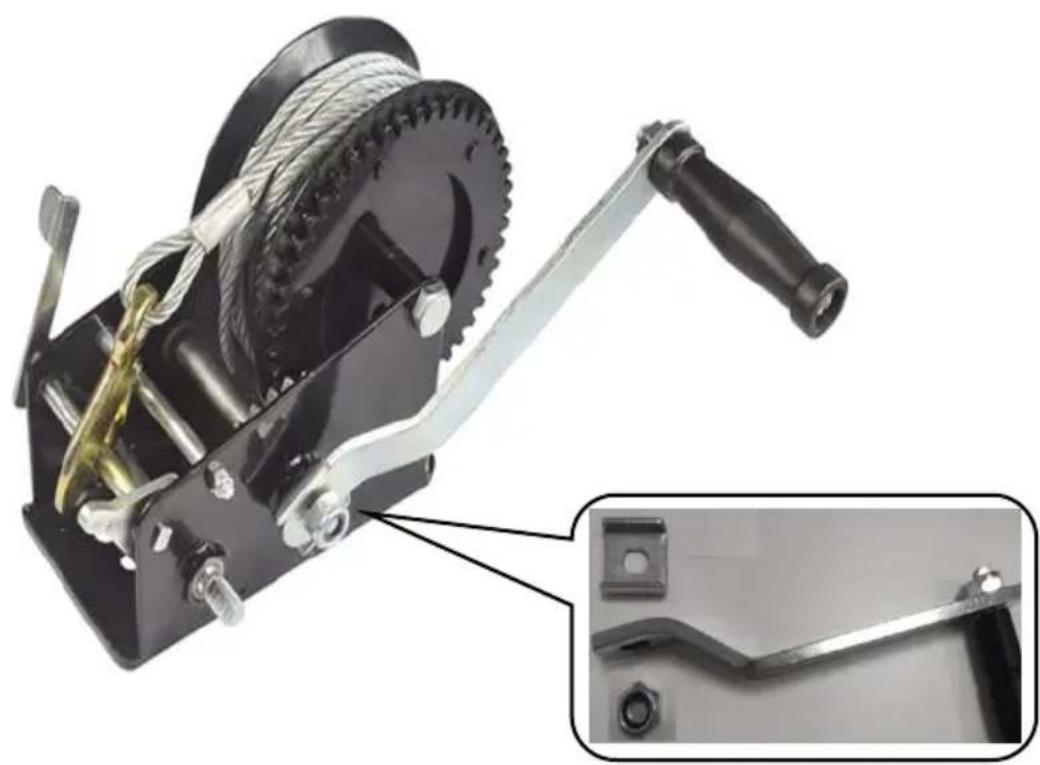

Schritt 2. Bringen Sie den Griff am Schaft an und kontern Sie die Mutter wie abgebildet.

Hinweis: Bei den Modellen KW3500 und KC3500 handelt es sich um Schnellgriffe, die einfach angeschlossen werden müssen.

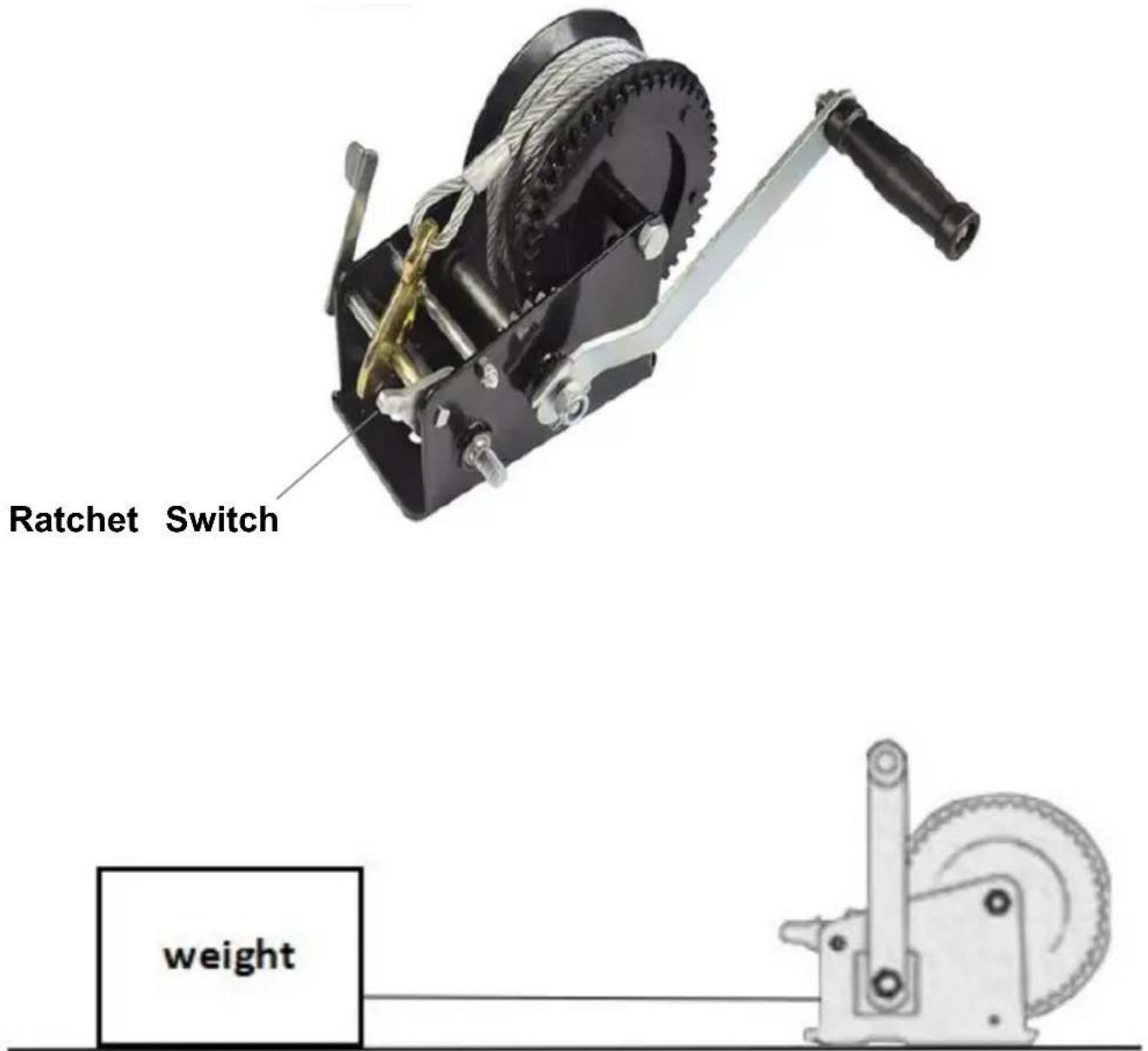

Schritt 3. Stellen Sie den Ratschenschalter auf die mittlere Position, ziehen Sie den Haken heraus und fangen Sie das Gewicht auf. Dann den Ratschenschalter in eine hohe Position bringen und den Griff langsam im Uhrzeigersinn drehen. Ziehen Sie das Gewicht in die gewünschte Position.

Hinweis: Die Funktionsweise des Ratschenschalters wird nachstehend beschrieben.

Auf-/Abwickeln des Kabels ohne Last

1. Bringen Sie den Ratschenhebel in die mittlere Position.
2. Die Kabeltrommel bewegt sich nun frei in beide Richtungen.
3. Ziehen Sie am Seil am festen Haken, bis der Haken an der bewegenden Last befestigt werden kann.
4. Wickeln Sie das überschüssige Kabel zurück, indem Sie die Kurbel im Uhrzeigersinn drehen.

Aufwickeln des Kabels unter Last (Abschleppen, Laden)

1. Halten Sie die Kurbel fest und drücken Sie leicht, um den Ratschenhebel zu entlasten.
2. Bringen Sie den Ratschenhebel in Position.
3. Drehen Sie die Kurbel im Uhrzeigersinn, um das Stahlseil gleichmäßig aufzuwickeln.

Abwickeln des Kabels unter Last (Absenken, Entladen)

1. Halten Sie die Kurbel fest und drücken Sie leicht, um den Ratschenhebel zu entlasten.
2. Bringen Sie den Ratschenhebel in Position.
3. Das Kabel sollte nach Gebrauch wieder vollständig eingezogen werden.

Ratschenschalter

1. Es gibt 3 Positionen für den Ratschenschalter: Die höhere Position zum Ziehen, die niedrigere Position zum Lösen und die mittlere Position dient sowohl zum Ziehen als auch zum Lösen, kann jedoch nur verwendet werden, wenn die Winde belastet ist. Halten Sie die Kurbel fest, wenn Sie die Schaltposition ändern möchten.
2. Installieren Sie die Winde vor der Verwendung auf einer festen und ebenen Oberfläche. Um sie zu installieren, stellen Sie den Ratschenschalter in die mittlere Position und ziehen Sie das Kabel heraus, bis die Löcher an der Unterseite der Basis sichtbar sind. Verwenden Sie dann mindestens drei Sätze 3/8-Zoll-Schrauben und Sicherungsmuttern in einem dreieckigen Muster, um die Basis an der Oberfläche zu befestigen. Verwenden Sie bei Bedarf ein zusätzliches Metall- oder Hartholzbrett.
3. Befestigen Sie dann die Kurbel mit der Mutter an der Achsschraube.
4. Stellen Sie den Ratschenschalter in die höhere Position und drehen Sie die Kurbel im Uhrzeigersinn, um zu ziehen. Bringen Sie den Ratschenschalter in die untere Position und drehen Sie die Kurbel gegen den Uhrzeigersinn, um zu lösen.
5. Wenn Sie fertig sind, befestigen Sie den Haken an der Pfotenbuch.

WARTUNG

1. Befolgen Sie die Anweisungen zum regelmäßigen Schmieren. Schmieren Sie das Kabel und den Haken regelmäßig mit leichtem Fett. Schmieren Sie die Zahnräder alle 6 Monate. Verwenden Sie wasserfestes Fett von guter Qualität.
2. Überprüfen Sie regelmäßig alle Teile, Stahlkabel und Zubehörteile und ersetzen Sie diese, wenn sie beschädigt oder abgenutzt sind.
3. Lassen Sie beschädigte Teile von einem autorisierten Servicecenter ersetzen.
4. Überprüfen Sie die Muttern regelmäßig und ziehen Sie sie fest, wenn sie locker sind.
5. Das Produkt muss an einem trockenen Ort gelagert werden. Schließen Sie das Produkt immer ab und bewahren Sie es außerhalb der Reichweite von Kindern auf.
6. Halten Sie das Produkt ordnungsgemäß gewartet und sauber, um eine bessere und sicherere Leistung zu erzielen.
7. Halten Sie die Griffe trocken, sauber und frei von Öl und Fett.
