MANUALE UTENTE Elizabeth Klarstein

la ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il seguente codice QR per accedere al manuale d'uso più recente e ricevere informazioni sul prodotto.

Scheda informativa del prodotto 70

Avvertenze di sicurezza 71

Installazione 74

Descrizione del dispositivo 77

Pannello di controllo e manopole di regolazione 79

Tempi di cottura e impostazioni 80

Utilizzo 81

Pulizia e manutenzione 82

Avviso di smaltimento 84

Produttore e importatore (UK) 84

DATI TECNICI

Numero articolo 10034880, 10034881
Alimentazione 220-240 V ~ 50/60 Hz
Potenza complessiva 2200 W
Capacità vano di cottura 70 L

SCHEDA INFORMATIVA DEL PRODOTTO

Indicazioni secondo 66/2104

	Simbolo Valore Unità
Contrassegno del modello	10034880, 10034881
Tipo di forno	Forno elettrico
Dimensioni del dispositivo	M 29 kg
Quantità dei vani di cottura	1
Fonte di calore di ogni vano di cottura (elettricità o gas)	Elettricità
Capacità di ogni vano di cottura	V 70 L
Consumo energetico (elettricità) durante il riscaldamento di carichi standard nel vano di cottura di un forno elettrico con un ciclo in modalità convenzionale per ogni vano di cottura (energia elettrica finale)	EC Forno elettrico	0,80 kWh/ciclo
Consumo energetico durante il riscaldamento di carichi standard nel vano di cottura di un forno elettrico con un ciclo in modalità di ricircolo per ogni vano di cottura (energia elettrica finale)	EC Forno elettrico	0,79 kWh/ciclo
Consumo energetico durante il riscaldamento di carichi standard nel vano di cottura di un forno a gas con un ciclo in modalità convenzionale per ogni vano di cottura (energia del gas finale)	EC Forno a gas -		MA/ciclo kWh/ciclo (1)
Consumo energetico durante il riscaldamento di carichi standard nel vano di cottura di un forno a gas con un ciclo in modalità di ricircolo per ogni vano di cottura (energia del gas finale)	EC Forno a gas -		MA/ciclo kWh/ciclo (1)
Indice di efficienza energetica per ogni vano di cottura	Forno EEI 93,6

(1) 1 kWh/ciclo = 3,6 MA/ciclo.

AVVERTENZE DI SICUREZZA

ATTENZIONE

Pericolo di ustioni! Il dispositivo e i componenti accessibili diventano estremamente caldi durante l'uso. Prestare attenzione e non toccare in nessun caso gli elementi riscaldanti.

• Tenere bambini di età inferiore agli 8 anni lontano dal dispositivo.
• I bambini a partire da 8 anni e le persone con limitate capacità fisiche, psichiche e sensoriali possono utilizzare il dispositivo solo se sono stati istruiti da una persona responsabile della loro sicurezza sulle modalità d'uso e sulle procedure di sicurezza e se questi comprendono i rischi associati.
• Il dispositivo non è un giocattolo.
  • Non usare pulitori a vapore per pulire il dispositivo.
• I componenti accessibili possono diventare estremamente caldi durante l'uso.
  Tenere i bambini piccoli lontano dal dispositivo mentre è in funzione.
• Per pulire lo sportello del forno non utilizzare detergenti aggressivi o abrasivi o raschietti in metallo, altrimenti si potrebbe graffiare il vetro, rompersi lo sportello o esserci altri danni al dispositivo.
• Non installare il dispositivo dietro a uno sportello decorativo: pericolo di surriscaldamento!
• Utilizzare esclusivamente accessori adatti all'uso in forno.
• Non scaldare assolutamente liquidi e altri alimenti in contenitori chiusi, altrimenti si corre il rischio di esplosione.
• Assicurarsi che panni di carta e di stoffa non entrino in contatto con gli elementi riscaldanti del forno: pericolo di incendio!
• Assicurarsi che vicino al forno o al suo interno non ci siano sostanze chimiche aggressive, vapori facilmente infiammabili o corpi estranei. Il dispositivo è adatto solo a riscaldare e a preparare alimenti.
• Se all'interno del forno dovessero prendere fuoco delle pietanze, tenere chiuso lo sportello per soffocare le fiamme. Spegnere il forno e staccare la spina dalla presa.
• Prestare attenzione quando si apre lo sportello. Posizionarsi di fianco al forno e aprirlo lentamente, in modo da lasciare uscire aria/vapore bollente. Tenere il viso lontano dal forno e assicurarsi prima di aprire lo sportello che non ci siano né bambini né animali nelle vicinanze. Dopo che l'aria calda è fuoriuscita, è possibile procedere con la preparazione. Tenere chiuso lo sportello del forno per tutto il tempo, tranne per cucinare e pulire.

• Tenere accessori e cavi elettrici lontano dai componenti caldi del dispositivo.

• Non spostare mai teglie e griglie mentre sono ancora calde, ma lasciarle prima raffreddare.

• Prima della pulizia e della manutenzione, spegnere il dispositivo e staccare la spina.
• Il dispositivo è destinato a un uso domestico e può essere incassato in cucine standard o unità abitative.
• Tutti i mobili o le superfici attorno al forno e i materiali usati per l'installazione devono essere in grado di sopportare almeno 85 °C.
• Alcuni tipi di mobili in vinile e in laminato possono danneggiarsi e scolorirsi a causa del calore elevato. Prima di incassare il dispositivo, verificare quali tipi di superfici sono presenti.
• L'utente è l'unico responsabile per danni derivati da un'installazione vicino a materiali non termoresistenti o da un'insufficiente distanza dai mobili.
  • Installare il dispositivo nel rispetto delle indicazioni contenute nel presente manuale.
• L'installazione deve essere eseguita da una persona esperta o da un elettricista qualificato.
• Smaltire subito il materiale di imballaggio e assicurarsi che non finisca nelle mani di bambini, altrimenti si corre il rischio di soffocamento.
• Non appoggiare oggetti pesanti sullo sportello del forno e non appoggiarcisi quando è aperto, altrimenti si potrebbero danneggiare le cerniere.
• Non posizionare recipienti contenenti olio o grasso bollenti in zone incustodite, altrimenti potrebbero svilupparsi incendi.
• Non collocare padelle, teglie e carta stagnola direttamente sul fondo del forno, altrimenti si corre il rischio di accumulo di calore e la smaltatura potrebbe rovinarsi.
• Assicurarsi di selezionare temperatura e funzione adatte in relazione alle pietanze, in modo che alimenti e liquidi non trabocchino o si brucino.
• Assicurarsi di preparare gli alimenti in contenitori abbastanza grandi e usare una vaschetta di gocciolamento se necessario.
  • Non installare il dispositivo vicino a tende o mobili imbottiti.
• Non sollevare il dispositivo afferrandolo dallo sportello o dalle impugnature, altrimenti possono risultare danni al forno o alle persone.
• Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal produttore, dal servizio di assistenza ai clienti o da personale qualificato per evitare rischi.
  • Installare il dispositivo in modo che la presa sia sempre accessibile.
• Prima di inserire la spina nella presa, controllare che la tensione della presa coincida con quella indicata sulla targhetta del dispositivo.

ATTENZIONE

Pericolo di scossa elettrica! Non provare a riparare autonomamente un dispositivo danneggiato e smettere di usarlo. Spegnerlo, staccare la spina dalla presa e contattare il servizio assistenza.

• Non far passare il cavo lungo bordi taglienti, non piegarlo e non torcerlo, in modo da non danneggiarlo. Tenerlo lontano da superfici bollenti e fiamme libere.
• Posare il cavo in modo tale da non correre il rischio di inciamparci.
• Non aprire in nessuna circostanza l'alloggiamento del forno e non inserire corpi estranei al suo interno.
• Utilizzare esclusivamente accessori raccomandati dal produttore, dato che quelli non consigliati rappresentano un rischio per la sicurezza dell'utente e il dispositivo potrebbe danneggiarsi.
• Utilizzare il dispositivo esclusivamente su superfici piane, stabili, pulite e asciutte.
• Proteggere il dispositivo da calore, polvere, raggi diretti del sole, umidità, spruzzi e gocce d'acqua.
• Non posizionare oggetti con fiamme libere, come candele, sopra o vicino al dispositivo.
• Il cablaggio fisso del dispositivo deve essere dotato di sezionatore onnipolare.
• Indossare sempre guanti quando si maneggiano oggetti di vetro.
• Per la sicurezza dell'utente, lo sportello del forno è in vetro di sicurezza. Questo tipo di vetro è molto resistente, ma ha la capacità di assorbire le vibrazioni. Prestare estrema attenzione in modo da evitare vibrazioni, in particolare durante l'installazione, e montare il dispositivo solo in aree con pochissime vibrazioni.
• Non attaccare pellicole sulla superficie di vetro, altrimenti in caso di rottura si formano grossi pezzi di vetro molto pericolosi.
• Tutte le opere di installazione elettrica devono essere realizzate da personale tecnico qualificato.
• Questo dispositivo deve essere dotato di messa a terra. Se non è disponibile un condotto di messa a terra, contattare un elettricista.
• La presa elettrica utilizzata deve essere accessibile quando il forno si trova nel suo alloggiamento, in modo da poterlo scollegare in ogni momento dalla rete elettrica.

INSTALLAZIONE

ATTENZIONE

Pericolo di lesioni! Lasciare eseguire sempre l'installazione da personale tecnico preparato, in modo da evitare scosse elettriche, danni a persone e al dispositivo.

Indicazioni per l'incasso in cucina

Inserire il forno nel vano della cucina monoblocco. Lo si può inserire sotto a un piano di lavoro o in un mobile di incasso in posizione verticale. Fissare il forno avvitandolo utilizzando i due fori di fissaggio nel telaio. Per trovare i fori, aprire lo sportello del forno e gettare uno sguardo all'interno. Rispettare assolutamente le dimensioni e le distanze per garantire una ventilazione sufficiente del forno.

• Il vano della cucina deve essere adatto per il forno, in modo da garantirne un corretto funzionamento.
• I pannelli frontali della cucina monoblocco, che si trovano direttamente accanto al forno, devono essere termoresistenti.
• Assicurarsi che le impiallacciature della cucina siano state incollate con colle resistenti a temperature di almeno 120 °C. Plastica e materiali adesivi che non sono in grado di sopportare tali temperature possono causare scioglimento e deformazione della cucina.
• Non appena il forno viene incassato nella cucina, è necessario isolare completamente tutti i componenti elettrici. Questo è un requisito di sicurezza obbligatorio per legge.
• Tutti i sistemi di sicurezza devono essere fissati in modo tale da non poter essere rimossi senza utensili speciali.
• Rimuovere il pannello posteriore della cucina per garantire sufficiente ventilazione intorno al forno. Dopo l'incasso la distanza tra il retro del forno e la parete deve essere di almeno 45 mm.

Avvertenze sul collegamento elettrico

• Il dispositivo è progettato per l'installazione fissa con cavo a tre poli e può essere collegato solo da un tecnico autorizzato in conformità con lo schema di collegamento.
• Il cavo di alimentazione può essere sostituito solo da un elettricista, nel rispetto delle normative vigenti.
• Non utilizzare prese multiple, ciabatte multipresa o prolunghe, dato che un sovraccarico può causare incendi.
• Se la connessione non è più accessibile a installazione conclusa, è necessario un sezionatore onnipolare con un'apertura di contatto di almeno 3 mm.

Cablaggio

Giallo-verde	Cavo di messa a terra
Blu Cavo neutrale	(N)
Marrone	Cavo di alimentazione (L)

Nota per la Gran Bretagna: non collegare il dispositivo con una spina 13 A e non proteggerlo con un fusibile 13 A. Il dispositivo deve essere protetto da un fusibile a partire da 16 A. Durante le opere di installazione il dispositivo deve essere scollegato dalla rete elettrica. Durante l'installazione del dispositivo è necessaria una protezione contro il contatto involontario.

Informazioni fondamentali per l'incasso

• Rispettare le dimensioni di incasso specificate.
• Per garantire un'integrazione ottimale nella cucina monoblocco, installare il forno in un armadio standard da 600 mm, in modo tale che si chiuda a livello con il lato frontale del mobile.

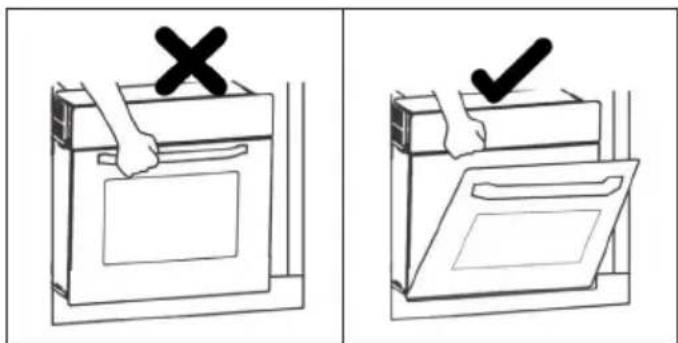

  • Durante il montaggio, non tenere il forno dallo sportello.

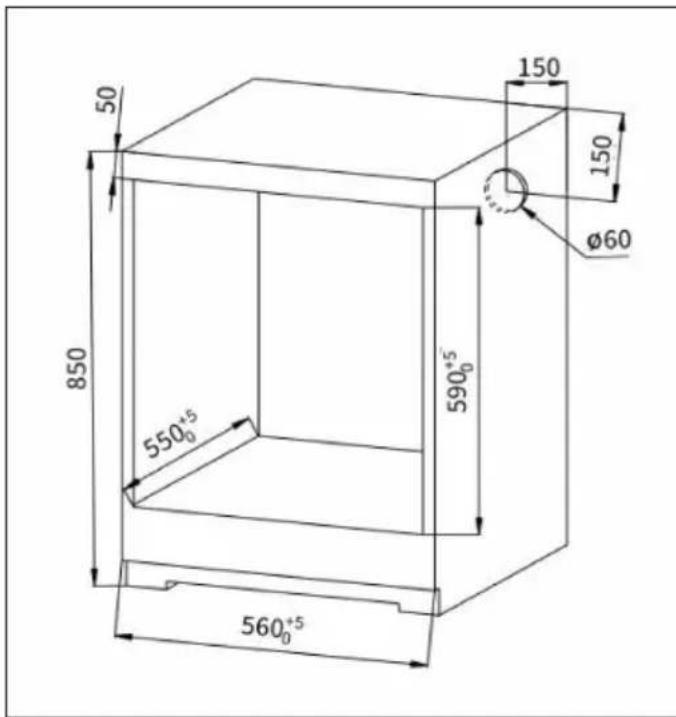

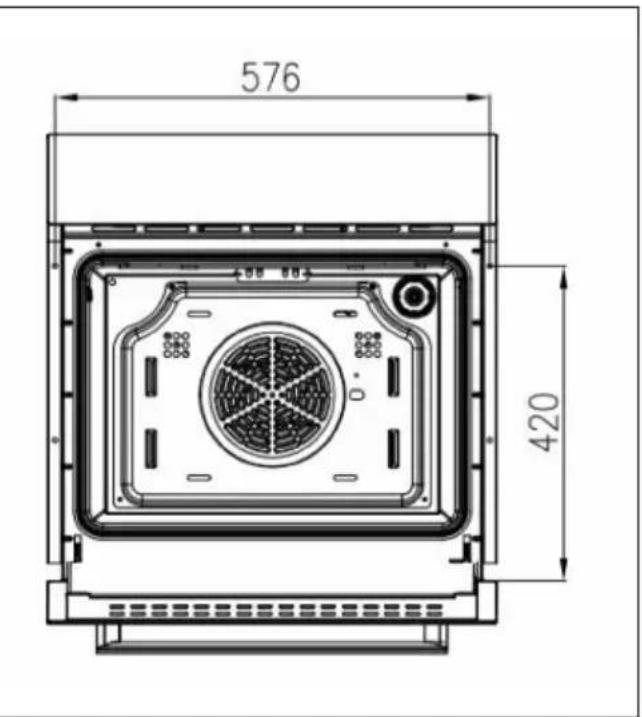

Prima di installare il dispositivo assicurarsi che il mobile abbia le seguenti dimensioni interne. Per garantire la circolazione dell'aria il forno deve essere installato in conformità con le misure e le distanze indicate nella foto seguente.

50 850 550⁺⁵₀ 560⁺⁵₀ 150 150 Ø60 590⁺⁵₀

576 420

DESCRIZIONE DEL DISPOSITIVO

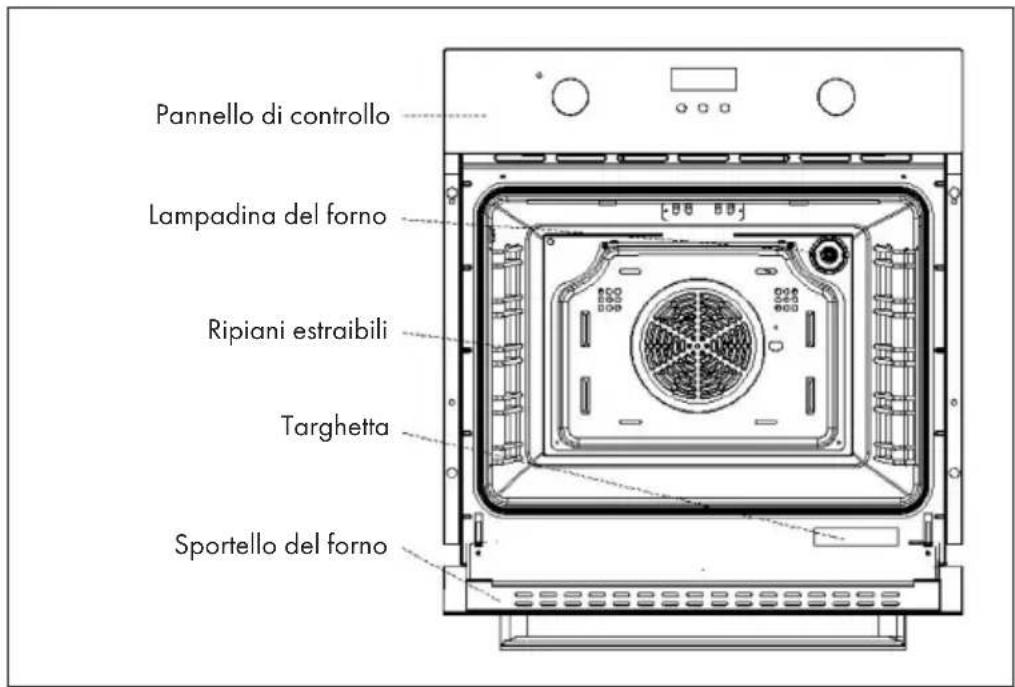

Pannello di controllo Lampadina del forno Ripiani estraibili Targhetta Sportello del forno

Accessori

	Griglia: per cucinare e grigliare
	Leccarda: viene usata per cucinare grandi quantità di cibo come torte umide, prodotti da forno, surgelati e per raccogliere grasso, briciole e salsa.
	Ripiani: per semplificare la pulizia del forno è possibile rimuovere entrambi i ripiani.
	2 viti: per bloccare il forno.

Nota: prima dell'utilizzo pulire gli accessori con un po' d'acqua e detersivo e usare solo accessori originali.

Note importanti riguardanti i ripiani

• Per garantire l'utilizzo sicuro del forno, è assolutamente necessario posizionare correttamente le griglie e le leccarde.

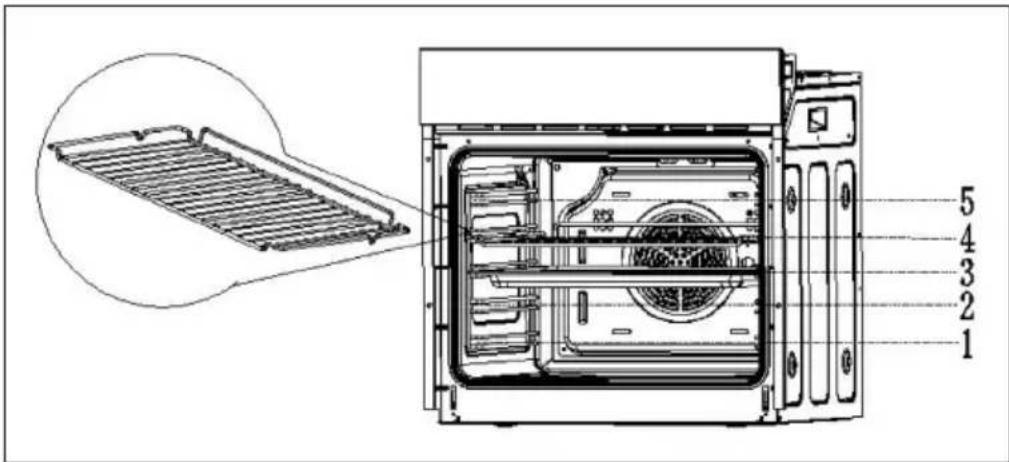

  • Le griglie e la leccarda possono essere usate solo tra la prima e la quinta guida.
• Le griglie e le leccarde devono essere spinte dal lato corretto del forno per poterle estrarre in tutta sicurezza ed evitare che gli alimenti bollenti scivolino fuori.

PANNELLO DI CONTROLLO E MANOPOLE DI REGOLAZIONE

1	Spie di funzionamento
2	Manopola della temperatura: impostare la manopola sulla temperatura desiderata
3	Display
4	Tasto Meno
5	Impostare il timer/l'ora
6	Tasto Più
7	Manopola funzione: girare la manopola sulla funzione desiderata

Manopola funzione

Girare la manopola funzione sul simbolo desiderato. Si possono scegliere le seguenti funzioni:

	calore dall'alto/calore dal basso + ventilato
	La combinazione della ventola e dell'elemento superiore e inferiore assicura una distribuzione uniforme del calore e risparmia il 30-40 % d'energia. La crosta si dora leggermente, mentre gli alimenti non si asciugano internamente. Questa funzione è ideale per grigliare o cucinare grossi pezzi di carne ad alte temperature.
	Calore dall'alto/calore dal basso
	L'elemento riscaldante superiore e inferiore sono accesi. La funzione è adatta a quasi tutti i piatti da cucinare.
	Calore dal basso
	L'elemento riscaldante coperto sul fondo del forno assicura un calore più concentrato senza doratura. La funzione è adatta ai piatti da cuocere lentamente come sformati, stufati, prodotti da forno e pizza.

	Calore dal basso + ventilato
	La ventola posteriore e l'elemento riscaldante inferiore funzionano contemporaneamente. La temperatura può essere impostata tra 50 °C e 250 °C.
	Calore dall'alto + grill
	L'anello interno superiore e quello esterno superiore dell'elemento riscaldante funzionano contemporaneamente. La temperatura può essere impostata tra 50 °C e 250 °C.
	Grill
	L'anello interno superiore dell'elemento riscaldante funziona. La temperatura può essere impostata tra 50 °C e 250 °C.

TEMPI DI COTTURA E IMPOSTAZIONI

	Peso Quantità	Livello Funzi- one	Temp. Tempo (1a pagina)	Tempo (2a pagina)	Accessori
Prodotti da forno	500 g 3	200 °C	[3x3T]	10-15 min.	— Leccarda
Panino 200 g	3 180 °C			15-20 min.	— Griglia
Rotolo farcito	200 g 3 180 °C			10-18 min.	— Leccarda
Torta	300 g 400 g	3 185		20-25 min.	— Leccarda
Pan di Spagna	500 g 3	175 °C		30-35 min.	— Griglia
Pizza 350 g 3	200 °C 10	min. — Leco
Torta di mele	200 g 3 185 °C			50-60 min.	— Griglia
Toast	9 pezzi	5 240		1-2 min.	— Griglia
Hamburger 1	5 240 °C			10-20 min.	5-10 min.

Impostare l'ora

• Quando si accende il dispositivo per la prima volta appare [12:00] e il simbolo dell'ora lampeggia.
• Premere i tasti 📋 penimpostare l'ora attuale.
• Aspettare 5 secondi e il simbolo dell'ora smette di lampeggiare.

Impostare l'allarme

E' possibile utilizzare l'allarme su qualsiasi funzione. Il tempo che si può impostare è da 1 minuto a 23 ore e 59 minuti.

• Premere il tasto finché il simbolo della campana lampeggia.
• Premere i tasti 📋 per impostare il momento dell'allarme (=ora attuale + ora impostata).
• Aspettare 5 secondi e il simbolo della campana smette di lampeggiare.
• Quando il tempo raggiunge l'orario impostato, l'allarme suona e il simbolo della campana lampeggia. Premere o pertegliere l'allarme. Il simbolo della campana scompare. Se non si preme alcun tasto, l'allarme si spegne dopo 2 minuti.

Impostare il tempo di cottura

Se il cibo deve essere cotto solo per un certo periodo di tempo, è possibile impostare il forno in modo tale che si spenga dopo il tempo di cottura desiderato. Il tempo che si può impostare è da 0 a 10 ore.

• Premere flché sul display lampeggia il seguente simbolo: |→|
• Premere i tasti ① per impostare il tempo di cottura e aspettare un attimo. Quando il simbolo non lampeggia più, significa che l'impostazione è andata a buon fine.
• Impostare quindi la temperatura e la funzione desiderate.
• Allo scadere del tempo impostato (=ora attuale + tempo di cottura impostato) il forno si ferma. L'allarme suona e il simbolo lampeggia. Premere o per togliere l'allarme. Se non si preme alcun tasto, l'allarme si spegne dopo 2 minuti.
• Quando il forno si spegne sul display appare l'ora attuale.
• Posizionare la manopola funzione su [0] per spegnere il forno.

PULIZIA E MANUTENZIONE

Rimozione dello sportello

La rimozione dello sportello consente di accedere più facilmente all'interno di tutto il forno per pulirlo ed eseguire manutenzioni.

	15°
Aprire lo sportello e tirare verso il retro le chiusure di entrambe le cerniere.	Chiudere lo sportello di 15°, sollevarlo e rimuoverlo. Seguire i passaggi al contrario per reinserire lo sportello dopo la pulizia del forno.

Rimozione dei ripiani

La rimozione dello sportello consente di accedere più facilmente all'interno di tutto il forno per pulirlo.

Rimuovere la ruggine e la leccarda. Premere verso il basso il gancio dei ripiani.	Sollevare i ripiani di 90°. Sganciare i ripiani dall'alto e rimuoverli. Seguire i passaggi al contrario per reinserire i ripiani dopo la pulizia del forno.

Pulizia

Tutti gli accessori del dispositivo che entrano in contatto con gli alimenti devono essere puliti regolarmente.

• Spegnere il dispositivo prima di eseguire manutenzioni e prima di pulirlo. Scollegarlo dalla rete elettrica.
  • Girare tutti gli interruttori in posizione "off".
• Aspettare che il dispositivo si sia raffreddato e che sia caldo e non bollente, dato che ciò facilita la sua pulizia.
• Pulire la superficie del dispositivo con un panno umido, una spazzola morbida o una spugna delicata e asciugarla. Se dovesse essere molto sporca, è possibile usare acqua calda e un detergente non abrasivo.
• Non utilizzare prodotti abrasivi o raschietti metallici appuntiti per pulire lo sportello, in quanto potrebbero graffiare le superfici e causare la rottura del vetro.
• Non lasciare sostanze acide (succo di limone, aceto) sulle parti d'acciaio inox del dispositivo.
• Non usare pulitori a vapore per pulire il dispositivo. Utilizzare un detersivo delicato per lavare le leccarde e le griglie.

Sostituire la lampadina

Seguire i seguenti passaggi per sostituire la lampadina:

1. Togliere la spina dalla presa elettrica

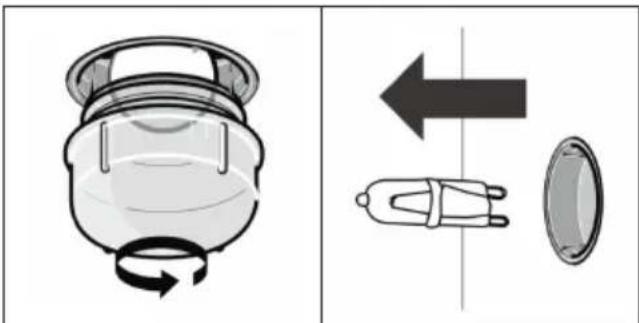

2. Rimuovere la copertura della lampadina ruotandola in senso antiorario (potrebbe essere fissata molto bene)
3. Rimuovere la lampadina e sostituirla con una identica.
4. Applicare nuovamente la copertura della lampadina.

Se nel vostro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto nei rifiuti casalinghi. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.

Importatore per la Gran Bretagna:
