47BSYB60D4 - Cacciavite Cleco - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caricabatterie agli ioni di litio
Marca	Cleco
Modello	47BSYB60D4
Peso	0,82 kg
Dimensioni (L x l x h)	Non comunicato
Tensione di alimentazione	85 - 270 V AC
Frequenza di rete	47 - 64 Hz
Corrente di carica massima	2.000 mA
Tensione nominale della batteria	44/26 V DC
Tensione finale di carica	50,4/29,4 V DC
Grado di protezione	IP30
Temperatura di funzionamento	0 ... +40 °C
Temperatura di stoccaggio	-20 ... +60 °C
Funzioni principali	Identificazione automatica della batteria, protezione da sovraccarico, monitoraggio della tensione, display LED di stato
Manutenzione e pulizia	Pulire solo con un panno asciutto, scollegare la spina di alimentazione prima della pulizia
Sicurezza	Non utilizzare se l'involucro o il cavo è danneggiato, non aprire il caricabatterie
Ricambi e riparabilità	Riparazione solo presso un centro di assistenza autorizzato, cavi di alimentazione sostituibili
Informazioni generali	Caricabatterie progettato per batterie agli ioni di litio Cleco rif. 936400PT e 935377

Domande frequenti - 47BSYB60D4 Cleco

Quali tipi di batterie posso caricare con questo caricabatterie?

Questo caricabatterie è progettato esclusivamente per batterie agli ioni di litio Cleco riferimento 936400PT o 935377. Non caricare mai altri tipi di batterie.

Come sapere se la carica è in corso?

Quando la batteria è inserita, il LED ② lampeggia in verde a 1 Hz. Una volta terminata la carica, il LED ② rimane acceso in verde.

Cosa fare se il LED ① non si accende?

Indica assenza di tensione di rete. Verificare che il caricabatterie sia collegato e che la presa funzioni. Provare con un altro dispositivo se necessario.

Cosa significa il LED ① rosso fisso?

Indica un errore del caricabatterie. In questo caso, inviare il caricabatterie a un centro di assistenza autorizzato. Non tentare di ripararlo da soli.

Posso usare il caricabatterie all'aperto?

No, il caricabatterie è previsto per l'uso solo in interni e in locali chiusi e asciutti. Proteggerlo da umidità e pioggia.

Come pulire il caricabatterie?

Scollegare prima la spina di alimentazione. Pulire l'involucro con un panno asciutto. Non utilizzare sostanze infiammabili. Assicurarsi che i contatti del caricabatterie e della batteria siano puliti.

Cosa fare se la batteria non si carica?

Verificare prima che la batteria sia inserita e bloccata. Pulire i contatti. Se il LED ② lampeggia in rosso, la batteria potrebbe essere difettosa o surriscaldata. Attendere il raffreddamento o sostituire la batteria.

Il caricabatterie è compatibile con una tensione di 110 V?

Sì, il caricabatterie accetta una gamma di ingresso da 85 a 270 V CA, che lo rende utilizzabile in tutto il mondo. La corrente di alimentazione massima è di 1 A a 110 V e 0,5 A a 230 V.

Come smaltire il caricabatterie a fine vita?

Non gettarlo nei rifiuti domestici. Conformemente alla direttiva UE 2002/96/CE, depositarlo in un punto di raccolta previsto o rispedirlo a un centro di assistenza autorizzato.

Dove posso ottenere pezzi di ricambio?

I cavi di alimentazione sono forniti con il caricabatterie. Per qualsiasi riparazione o pezzo, contattare il Sales & Service Center ai recapiti indicati nel manuale.

MANUALE UTENTE 47BSYB60D4 Cleco

Avvertenze sui diritti

Apex Tool Group si riserva il diritto di apportare delle modifiche al documento o al prodotto, di completarlo e/ o di ottimizzato sono da sarevviso. E vietata agli forma di riproduzione intera o parziale del presente documento nonché la trascrizione in un'altra lingua naturale o in un'alto linguaggio meccanizzato o il trasferrimento su un supporto di dati, sua per via elettronica, meccanica, ottica o in qualsiasi altri modo sono sulla disporre dell'autorizzazione esplicita della casa Apex Tool Group.

1 Sicurezza

AVVERTENZAI

Si prega di leggere tutte le avventenze per la sicurezza e le istruzioni. La mancata osservanza delle avventenze per la sicurezza e delle istruzioni cui quod assere causa di scosse elettriche, incendi e/o lesioni di grave entità.

1.1 Avvisi ed avertenze

Gli avvertimenti di pericolò sono rappresentati da una parola di richiamo e da un Pittogramma:

• La parola di richiamo describes the gravity and probability of pericololo esistente.
• Il symbolo grafico descrive il tipo di pericolò.

AVVERTENZAI

Un simbolo abbinato alla parola AVVERTENZA segnala una situazione potenzialmente pericolosa per la salute delle persone. Se esta avventenza noniene rispetto possono verificarsi lesioni gravissime.

ATTENZIONE!

Un simbolo abbinato alla parola ATTENZIONE segnala una situazione potenzialmente dannosa per la salute di persone o per le cose e l'ambiente. Se esta avertenza non viene rispetto, possono verificarsi lesioni, danni materiali o ambientali.

Questo symbolo caratterizza le avventenze generali.

Le avventenze generali contengono suggerimenti e informazioni particolarmente utili, ma nessuna segnalazione di pericolo.

1.2 Simboli sul prodotto

→ Prima di procedere all'utilizzato, prendere CONFIDenza con il relativo significato.

Prima della messa in funzione leggere le instruzioni per l'uso.

Gli elettroutensili usurati devono sempre essere indirizzati al recycling.

Fusibile ad azione ritardata

luoghi di lavoro chiusi

Classe di protezione II / Protezione mediante isolamento doppio o rinforzato

Solo per i Paesi EU: non gettare gli elettroutensilinei rifiuti domestici! In conformità alla direttiva EU 2002/96/CE gli elettroutensili usati devono essere raccolti separatamente nell'ottica di un recycling ecocompatible.

1.3 Fondamenti per lavorare in sicurezza

ATTENZIONE!

Sicurezza elettrica

Non mettere in funzione il caricabatterie in caso di danni alla scatola, al cavo elettrico o alla spina.
Non utilizzato accumulatori danneggiati né modificati strutturalmente. Accumatori danneggiati o modificati possono aver un comportamento imprevedibile ed essere causa di incendi, esplosioni o lesions.
Non aprire il caricabatterie.
Non modificare strutturalmente il caricabatterie.
Utilizzare il caricabatterie solo in ambienti chiusi, asciutti.
Proteggere il caricabatterie da umidità e pioggia.
In nessun caso utilizzato il caricabatterie in condizioni ambientali avverse (p.es. gas inflammabili, sol-venti, polvere, vapori, umidità).

Posto di lavoro

La postazione di lavoro deve essere sufficientemente spaziosa.
Tenere pulita e asciutta la zona di lavoro.

1.4 Uso a norma di legge

Il caricabatterie è concepito esclusivamente per caricare i seguenti accumulatori agliioni di litio Apex Tool Group:

· N^o d'ordine 936400PT
· N^o d'ordine 935377.

1.5 Fornitura

Controllare che la fornitura non abbia riportato danni durante il trasporto e che corrisponda alla dotazione prevista:

1 Caricabatterie 1 Cavo di rete GB
1 Cavo di rete EU 1 Istruzioni d'uso
1 Cavo di rete NA

1.6 Trasporto

Trasportare e mettere a magazzino il caricabatterie nell'imballaggio originale. L'imballaggio è riscilabile.

2 Descrizione del prodotto

2.1 Descrizione generale

• Riconoscimento automatico dell'accumulatore collegato.
  Il riconoscimento automatico dell'accumulatore carico garantisce risultati ottimali per la carica.
• Riconoscimento automatico dell'accumulatore difettoso.
• La fase di ricarica garantisce il massimo tempo di esercizio dell'accumulatore.
• Indicatore ottico di carica
• Protezione da sovraccarica
• Utilizzabile in tutto il mondo grazie all'ingresso d'ampia gamma.
  Il monitoraggio di tensione impedisce la scarica completa o il cortocircuito dell'accumulatore.

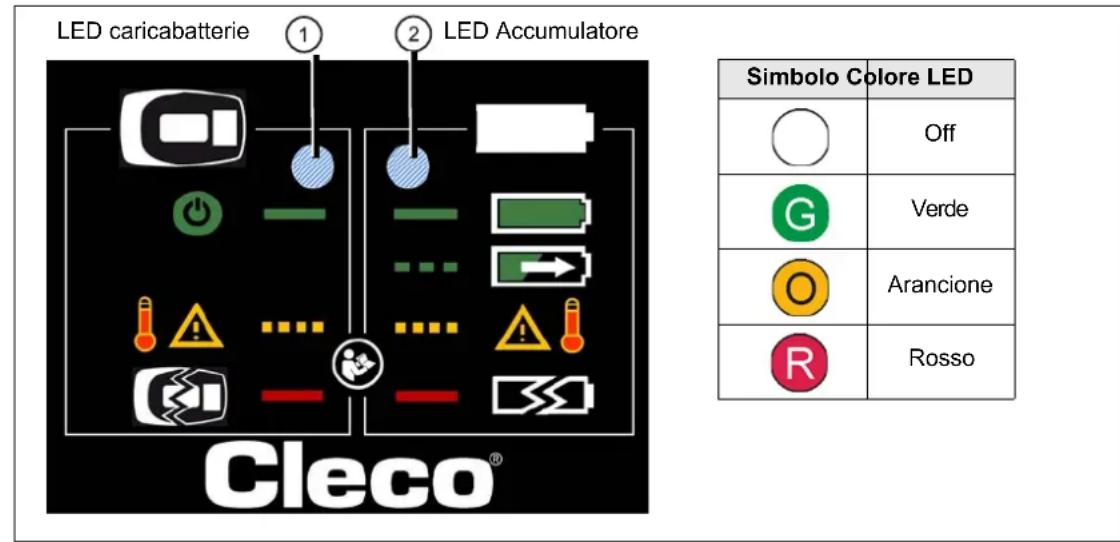

2.2 Segnalatori ottici LED

2.2.1 Stato operativo

①LEDcaricabat-terie	Simbolo Stato operativo		②LEDAccumulatore	Simbolo Stato operativo
		Off Off - Nessun contatto			con l'accumulatore
Dauerlicht G	Alimentazione diG	rete presente	Dauerlicht G	Accumulatore carico
Blinkt 2 Hz		erro caricabatterie,vede 4 Ricerca guasti	Blinkt 1 Hz	Accumulatore incorso di carica
Dauerlicht R	Caracanata difettoso,vede 4 Ricerca guasti		Blinkt 2 Hz	Solo a 44 V-	Errone accumulatorevede 4 Ricerca guasti
			Dauerlicht R	Accumulatore diettoso,vede 4 Ricerca guasti

3 Messa in funzione

AVVERTENZA!

Pericolo di esplosione di un accumulator di provenienza esterna
Caricare esclusivamente accumulatori Cleco agliioni di litio N^o d'ordine 936400PT o N^o d'ordine 935377. In nessun caso caricare altri tipi di accumulatori o di batterie.

Collegare il caricabatterie alla rete elettrica: Il LED si accende verde segnalando l'alimentazione di rete presente.

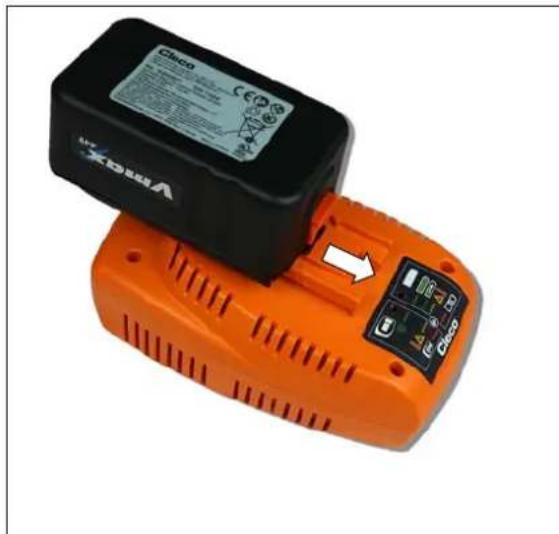

Innestare l'accumulatore sul caricabatterie fino a quando I'arresto scatta in modo sicuro. Il LED ①ampeggia verde segnalando il pro- cesso di carica.

Prima dell'innesto il LED non delve lampegliare rosso. L'accumulatore cui essere danneggiato.
Scollegare il caricabatteria alla rete e ricollegarlo nuovamente dopo circa 1 minuto.

Quando la carica è completa, il caricabatterie interrompe automaticamente il processo di carica. Il LED si accende verde in modo continuo.

4 Ricerca guasti

1 LED Caricabatte ria	2 LED Accumulo-tore Causa	Intervento
		Manca la tensione di reteCavo di alimentazione difettosoCaricabatterie difettoso	Controllare e ripristinare la tensione di rete.Sostituire il cavo di alimentazione.Invia caricabatterie a Sales & Service Cen-ter.
R		Caricabatterie difettoso	Invia caricabatterie a Sales & Service Cen-ter.
G	R	Accumulatore difettoso	Invia accumulatorata a Sales & Service Cen-ter.
G		Nessun contatto con l'accumulatoreContatti sporchiAccumulatore difettoso	Innestare di nuovo l'accumulatore.Pulire i contatti del caricabatterie e dell'accumulatore.Controllare l'accumulatore, se necessario sostituirlo.
R	R	Caricabatterie + accumulatoratore difettoso	Smettere di lavorare con attrezzature difet-tose.Sostituire caricabatterie + accumulatorate.Invia accumulatorata a Sales & Service Cen-ter.Defektes Ladegerät + Akku an Sales & Ser-vice Center schicken.
		Errone caricabatterie:La temperature è troppo alta	Nessuna azione richiesta:La caricabatteria viene riavviato automatica-mente dello raffreddamento.
G		-Solo a 44 V -Errone accumulatoratore:La temperature è troppo alta	Nessuna azione richiesta:La caricabatteria viene riavviato automatica-mente dello raffreddamento.
		-Solo a 44 V -Errone communazione	Innestare di nuovo l'accumulatore.Pulire i contatti del caricabatterie e dell'accumulatore.

5 Manutenzione

ATTENZIONE!

Eseguire la pulizia del caricabatterie solo con la spina di alimentazione staccata e con un panno asciutto.
Per la pulizia del dispositorio non utilizzato alcuna sostanza fácilmente inflammabile.
Per garantire il corretto funzionamento del caricabatterie, tenere puliti i contatti del caricabatterie e dell'accumulatore.

6 Assistance

In caso di riparazioni, inviare il caricabatterie completo a Sales & Service Center! La riparazione è consentita solo a personale autorizzato. L'apertura del caricabatterie comporta la perdita della garanzia.

7 Dati tecnici

Caratteristiche Dati
Tensione di alimentazione 85 ... 270 VAC
Frequenza di rete 47 ... 64 Hz
Rendimento 110 VAC230 VAC	>90%>93%
Corrente di alimentazione max. 110 VAC230 VAC	1 A0,5 A
Potenza dissipata in standby 110 VAC230 VAC	5 W4 W
Tensione nominale dell'accumulatore 44/26 VDC
Tensione di fine carica 50,4/29,0 VDC ±1%
Tensione a vuoto senza accumulatorate	max. 1 VDC
Corrente di carica	max. 2000 mA ±10%
Classe di protezione	IP30
Peso, alla cavo	0,82 kg
Temperatura ambiente in esercizio	0 ... +40 °C
Umidità relativa dell'aria in esercizio	0 ... 90%, alla formazione di rogiada
Temperatura di stoccaggio	-20 ... +60 °C
Umidità relativa dell'aria di stoccaggio	0 ... 80%, alla formazione di rogiada
Durata di stoccaggio	100.000 h
Durata prevista	60.000 h

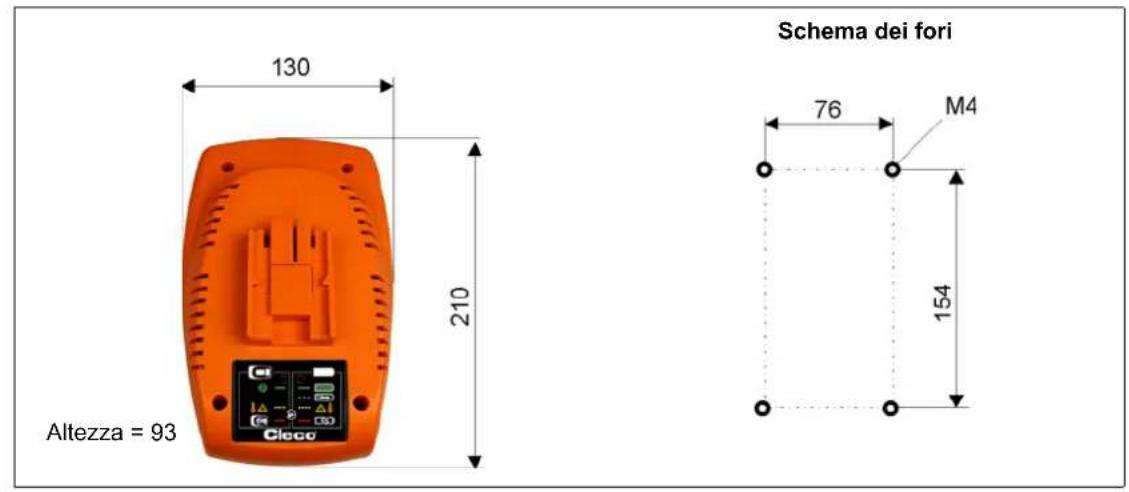

7.1 Dimensioni in mm

8 Smaltimento

ATTENZIONE!

Danni a personne e all'ambiente in caso di smaltimento non corretto.

Componenti e strumenti ausiliari del caricabatterie nascondono rischi per la salute e l'ambiente.

Selezionare i componenti dell'imballaggio e smaltirli in modo differenziato.
Rispettare le norme locali vigenti.

Consegnare il caricabatterie e gli accumulatorati difettosi / esauriti al posto di raccolta aziendale o a Sales & Service Center.
Non gettare gli accumulatori nei rifuti domestici, nel fuoco o in liquidi.
