BEDIENUNGSANLEITUNG 47BSYB60D4 Cleco

Apex Tool Group behält sich das Recht vor, das Dokument oder das Produkt ohne vorherige Ankündigung zu ändern, zu ergänzen oder zu verbessern. Dieses Dokument darf weder ganz noch teilweise ohne ausdrückliche Genehmigung von Apex Tool Group in irgend einer Form reproduziert oder in eine andere natürliche oder maschinenlesbare Sprache oder auf Datenträger übertragen werden, sei es elektronisch, Mechanisch, optisch oder auf andere Weise.

1 S i c h e r h e i

WARNING!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen.

1.1 Warnungen und Hinweise

Warnhinweise sind durch ein Signalwort und ein Piktogramm gekennzeichnet:

• Das Signalwort beschreibt die Schwere und die Wahrscheinlichkeit der drohenden Gefahr.
• Das Piktogramm beschreibt die Art der Gefahr.

WARNING!

Ein Symbol in Verbindung mit dem Wort WARNING warnt vor einer möglicherweise gefährlichen Situation für die Gesundheit von Personen. Wir在这种 Warning nicht beachtet, können schwerste Verletzungen auftreten.

VORSICHT!

Ein Symbol in Verbindung mit dem Wort VORSICHT warnt vor einer möglicherweise schädlichen Situation für die Gesundheit von Personen oder vor Sach- und Umweltschäden. Wirde diese Warnung nicht beachtet, konnen Verletzungen, Sach- oder Umweltschäden auftreten.

Dieses Symbol kennzeichnet allgemeine Hinweise.

Allgemeine Hinweise enthalten Anwendungstipps und besonders nutzliche Informationen, jedoch keine Warnung vor Gefährdungen.

1.2 Symbole auf dem Produkt

Machen Sie sich vor der Benutzung mit der Bedeutung vertraut.

Vor Inbetriebnahme Bedienungsanleitung lessen.

Verbrauchte Elektrogeräte stets dem Recycling zuführen.

Träge Sicherung Betrieb nur im Haus bzw. geschlossenen Betriebsstätten

Schutzklasse II / Schutz durch doppelte oder verstärkte Iso-lierung

Nur fur EU Länder:
Elektrogeräte nicht in den Hausmull werden!
Gemäß der EU-Richtlinie 2002/96/EG mussen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

1.3 Grundsätze Sicherheitsgerechten Arbeitsens

VORSICHT!

Elektrische Sicherheit

Ladegerät bei Beschädigung des Gehäuses, der Netzanschlussleitung oder des Netzsteckers nicht in Betrieb besteht.
Keine beschädigte oder baulich veränderte Akkus verwenden. Beschädigte oder veränderte Akkus konnen sich unvorhersebar verhalten, was zu Bränden, Explosionen oder Verletzungen führen kann.
Ladegerat nicht offen.
Ladegerät nicht baulich verändern.
Ladegerät nur in geschlossenen, trockenen Räumen betreiben.
Ladegerät vor Feuchtigkeit und Regen schützen.
Ladegerät auf keinen Fall unter widrigen Umgebungsbedingungen (z.B. brennbare Gase, Lösungsmittel, Staub, Dämpfe, Nasse) betreiben.

Arbeitsplatz

Am Arbeitsplatz für ausreichend Platz sorgen.
Arbeitsbereich sauber und trocken halten.

1.4 Bestimmungsgemäß Verwendung

Das Ladegerät ist ausschließlich zum Laden von folgenden Apex Tool Group Lithium-Ionen Akkus bestimmt:

Best.-Nr. 936400PT
Best.-Nr. 935377

1.5 Lieferumfang

Lieferung auf Transportschäden und auf Übereinstimmung mit dem Lieferumfang überprüfen:

1 Ladegerat 1 Netzkabel GB
1 Netzkabel EU 1 Bedienungsanleitung
1Netzkabel NA

1.6 Transport

Ladegerät in Originalverpackung transportieren und lagern. Die Verpackung ist recyclebar.

2 Produktbeschreibung

2.1 Allgemeine Beschreibung

• Automatische Erkennung des angeschlossenen Akkus.
• Automatische Erkennung des geladenen Akkus garantiert optimale Ladeergebnisse.
• Automatische Erkennung des defekten Akkus.
• Nachladephase garantiert hochste Betriebszeit des Akkus.
  Optische Ladeanzeige
• Uberladeschutz
  Durch Weitbereichseingang weltweit einsetzbar.
• Spanningsüberwachung verhindert das Tiefent laden oder Kurzschlieben des Akkus.

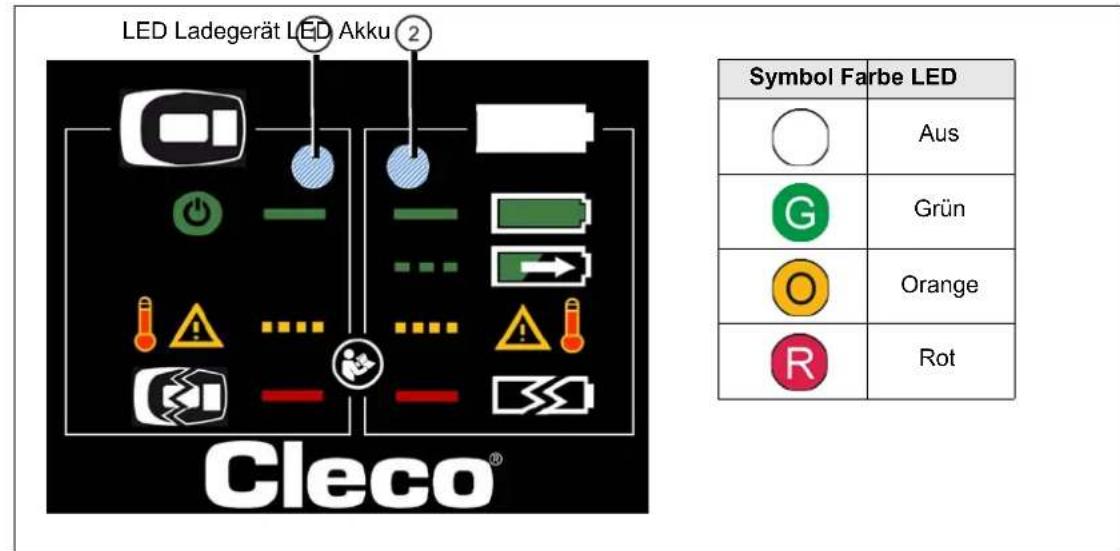

2.2 LED-Anzeige

2.2.1 Statusmeldungen

① LED Ladegerät	Symbol Status	② LED Akku	Symbol Status
	Aus Aus – Kein Kontakt zu		Akku
Dauerlicht G	Netzversorgung vor- handen	Dauerlicht G	Akker 1st geladen
Blinkt 2 Hz	Fehler Ladegerät, siehe 4 Fehlersuche, Seite 15	Blinkt 1 Hz Akku wird geladen
Dauerlicht R	Defekt R	Blinkt 2 Hz - Nur bei 44 V R	Fehler Akku siehe 4 Fehlersuche, Seite 15
		Dauerlicht Defekt Akku R	siehe 4 Fehlersuche, Seite 15

3 Inbetriebnahme

WARNING!

Explosionsgefahr eines Fremd-Akkus

Ausschließlich Cleco Lithium-lonen Akkus Best.-Nr. 936400PT oder Best.-Nr. 935377 laden.

Auf keinen Fall andere Akku- oder Batterietypen laden.

Ladegerät an Stromnetz anschliessen:

LED ① leuchtet grün und signalisiert die vorhandene Netzversorgung.

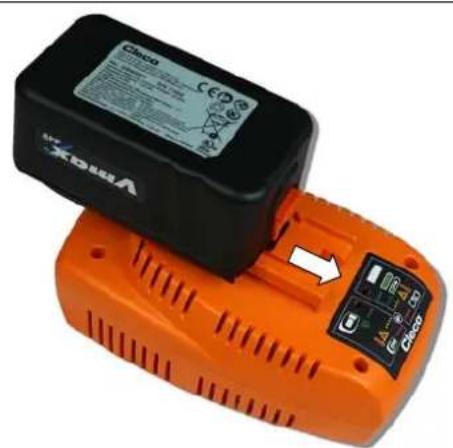

Akku am Ladegerät einstecken, bis die Verriegelung sichere einrastet.

LED ② blinkt grün und signalisiert den Ladevorgang.

LED ② darf vor dem Einstecken nicht rot blinken. Akku kann beschädigt werden.

Ladegerat vom Netznehmen und nach ca.1 Minute wieder anschlieben.

Nach erfolgter Aufladung schaltet das Ladegerät den Ladevorgang automatisch ab. LED ② leuchtet dauernd grün.

4 Fehlersuche

1 LED Ladegerät	2 LED Akku	Ursache Maßnahme
○	○	• Keine Netzspannung • Netzkabel defekt • Ladegerät defekt	→ Netzspannung prüfen und wieder herstellen. → Netzkabel ersetzen. → Ladegerät an Sales & Service Center schicken.
R	○	• Ladegerät defekt	→ Ladegerät an Sales & Service Center schicken.
G	○	• Akku defekt	→ Akku an Sales & Service Center schicken.
G	○	• Kein Kontakt zu Akku • Kontakte verschmutzt • Akku defekt	→ Akku neu einsetzen. → Kontakte von Ladegerät und Akku reinigen. → Akku prüfen, gegebenenfalls ersetzen.
R	○	• Ladegerät + Akku defekt	→ Mit defekten Geräten nicht weiterarbeiten. → Ladegerät + Akku ersetzen. → Defektes Ladegerät + Akku an Sales & Service Center schicken.
○	○	• Fehler Ladegerät: Temperatur zu hoch	→ Keine Aktion erforderlich: Der Ladevorgang wird nach der Kühlung automatisch wieder gestartet
G	○	- Nur bei 44 V - • Fehler Akku: Temperatur zu hoch	→ Keine Aktion erforderlich: Der Ladevorgang wird nach der Kühlung automatisch wieder gestartet
○	○	- Nur bei 44 V - • Fehler Kommunikation → Akku neu einsetzen • Akku neu einsetzen • Kontakte von Ladegerät und Akku reinigen.

5 Wartung

VORSICHT!

Reinigung des Ladegerates nur bei gezogenem Netzstecker und mit einem trockenen Tuch vornehmen.
Zum Reinigen keine leichtentzündlichen Stoffe verwenden.
Um eine einwandfrei Funktion des Ladegerätes Sicherzustellen, die Kontakte des Ladegerätes und der Akkus frei von Verschmutzungen halten.

6 Service

Senden Sie im Reparaturfall das komplette Ladegerät an Sales & Service Center! Eine Reparatur ist nur autorisiertem Personal erlaubt. Das Öffnen des Ladegerats bedeutet den Verlust der Gewährleistung.

7 Technische Daten

Merkmale Daten
Versorgungsspannung 85 ... 270 VAC
Netz Frequenz 47 ... 64 Hz
Wirkungsgrad 110 VAC	>90 %
230 VAC	>93 %
Max. Versorgungsstrom 110 VAC	1 A
230 VAC	0,5 A
Stand-By Verlustleistung 110 VAC	5 W
230 VAC	4 W
Akku-Nennspannung 44/26 VDC
Ladeschlusspannung	50,4/29,4 VDC ±1%
Leerlaufspannung, ohne Akku	max. 1 VDC
Ladestrom	max. 2000 mA ±10%
Schutzart	IP30
Gewicht, ohne Kabel	0,82 kg
Umgebungstemperatur im Betrieb 0 ... +40 °C
Relative Luftfeuchtigkeit im Betrieb	0 ... 90%, nicht kondensierend
Lagertemperatur	-20 ... +60 °C
Relative Luftfeuchtigkeit, Lager	0 ... 80%, nicht kondensierend
Lagerdauer	100.000 h
Lebenserwartung	60.000 h

Personen- und Umweltschäden durch nicht fachgerechte Entsorgung.

Bestandteile und Hilfsmittel des Ladegerats bergen Risiken für Gesundheit und Umwelt.

Bestandteile der Verpackung trennen und sortenreinsentsorgen.
Örtlich geltende Vorschriften beachten.

Ladegerät und defekte / verbrauchte Akkus bei ihrer betrieblichen Sammeleinrichtung oder bei Sales & Service Center abgeben.
Akkus nicht in den Hausmull, ins Feuer oder in Flüssigkeiten werfen.
