MANUALE UTENTE GTH 18V-38 M Professional BOSCH

It istruzioni originali

ro Instructioni originale

(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16)

4

A1 (14) (15) (17) ② (12) ①

Avvertenze di sicurezza

Avvertenze generali di sicurezza per elettroutensili

ATTENZIONE Leggere tutte le avvertenze di sicurezza e tutte le istruzioni opera-

tive. In caso di mancato rispetto delle avvertenze di sicurezza e delle istruzioni operative si può creare il pericolo di scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze e le istruzioni operative per ogni esigenza futura.

Il termine "elettroutensile" riportato nelle avvertenze fa riferimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo).

Sicurezza della postazione di lavoro

▶ Mantenere l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti.
Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
- Tenere lontani i bambini e altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni possono comportare la perdita del controllo sull'elettroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non utilizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è collegato a massa.
▶ Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l'elet-troutensile, né per estrarre la spina dalla presa di cor-rente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti dell'elettroutensile in movi- mento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
Se si utilizza l'elettroutensile all'aperto, impiegare un cavo di prolunga adatto per l'uso all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio di scosse elettriche.

Qualora non fosse possibile evitare di utilizzare l'elettroutensile in un ambiente umido, usare un interruttorre di protezione dalle correnti di guasto (RCD). L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

Sicurezza delle persone

▶ Quando si utilizza un elettroutensile è importante re-stare vigili, concentrarsi su ciò che si sta facendo e operare con giudizio. Non utilizzare l'elettroutensile in caso di stanchezza o sotto l'effetto di droghe, alcool o medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi lesioni.
Utilizzare gli appositi dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino,elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di lesioni.
Evitare l'accensione involontaria dell'elettroutensile. Prima di collegare l'elettroutensile all'alimentazione di corrente e/o alla batteria, prima di prenderlo o trasportarlo, assicurarsi che l'interruttore sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere l'elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accessorio oppure una chiave che si trovi in una parte rotante dell'elettroutensile può provocare lesioni.
Evitare di assumere posture anomale. Mantenere appoggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere i capelli, i vestiti e i guanti lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi potrebbero impigliarsi in parti in movimento.
Se l'utensile è dotato di un apposito attacco per dispositivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati e utilizzati in modo conforme. L'utilizzo di un dispositivo di aspirazione della polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato e uso corretto degli elettroutensili

- Non sottoporre l'elettroutensile a sovraccarico. Utilizzare l'elettroutensile adeguato per l'applicazione specifica. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione. - Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/uno spegnimento corretti. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.

▶ Prima di procedere a operazioni di regolazione sull'elettroutensile, prima di sostituire parti accessorie oppure prima di posare l'elettroutensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione evita che l'elettroutensile possa essere messo in funzione involontariamente.
Riporre gli elettroutensili fuori della portata dei bambini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
Eseguire la manutenzione degli elettroutensili. Verificare la presenza di un eventuale disallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell'elettroutensile stesso. Se danneggiato, l'elettroutensile deve essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
Utilizzare sempre l'elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti può dar luogo a situazioni di pericolo.

Trattamento e utilizzo appropriato di utensili dotati di batterie ricaricabili

Per ricaricare la batteria utilizzare solo il caricabatteria consigliato dal produttore. Per un caricabatteria previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.
Utilizzare gli elettroutensili solo con le batterie esplicitamente previste. L'uso di batterie ricaricabili di tipo diverso può provocare rischio di lesioni e di incendi.
Durante i periodi di inutilizzo, conservare la batteria lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici che potrebbero creare una connessione tra i terminali. Un eventuale corto circuito tra i contatti dell'accumulatore può dare origine a bruciature o incendi.
In caso di condizioni d'uso non conformi, si può verificare la fuoriuscita di liquido dalla batteria. Evitare il contatto. In caso di contatto accidentale, risciacquare con acqua. Qualora il liquido venisse in contatto con gli occhi, richiedere inoltre assistenza medica. Il liquido fuoriuscito dalla batteria ricaricabile può causare irritazioni cutanee o ustioni.

Assistenza

▶ Fare riparare l'elettroutensile da personale specializzato e utilizzando solo parti di ricambio identiche. In tale maniera viene salvaguardata la sicurezza dell'elet-troutensile.

Avvertenze di sicurezza per graffatrici

Tenere sempre presente che l'utensile può contenere graffette. Una mancanza di attenzione nell'impiego della graffatrice può comportare un'improvvisa proiezione di graffette, con conseguenti lesioni.
Non rivolgere l'utensile verso se stessi, né verso altre persone nelle vicinanze. In caso di attivazione accidentale, le graffette verrebbero proiettate all'esterno, causando lesioni.
Non azionare l'utensile qualora non sia saldamente posizionato sul pezzo in lavorazione. Se l'utensile non si trova a contatto con il pezzo in lavorazione, la graffetta potrebbe deviare dal percorso previsto.
▶ Scollegare l'utensile dall'alimentazione, qualora la graffetta si inceppi nell'utensile. Se collegata all'alimentazione, durante la rimozione della graffetta inceppata, la graffatrice potrebbe accidentalmente attivarsi.
Procedere con cautela nel rimuovere una graffetta in- ceppata. Il meccanismo potrebbe trovarsi sotto pressio-ne e la graffetta potrebbe venire proiettata all'esterno durante il tentativo di rimuoverla.
Non utilizzare questa graffatrice per fissare cavi elettrici. Questo utensile non è concepito per l'installazione di cavi elettrici e potrebbe quindi danneggiare l'isolamento dei cavi stessi, con conseguente rischio di folgorazione o incendio.
Al fine di rilevare linee di alimentazione nascoste, utilizzare apparecchiature di ricerca adatte oppure rivolgersi alla società erogatrice locale. Un contatto con cavi elettrici può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando una tubazione del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano danni materiali.
In caso di danni o di utilizzo improprio della batteria, vi è rischio di fuoriuscita di vapori. La batteria può incendiarsi o esplodere. Far entrare aria fresca nell'ambiente e contattare un medico in caso di malessere. I vapori possono irritare le vie respiratorie.
▶ Non aprire la batteria. Vi è rischio di cortocircuito.
Qualora si utilizzino oggetti appuntiti, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall'esterno, la batteria potrebbe danneggiarsi. Potrebbe verificarsi un cortocircuito interno e la batteria potrebbe incendiarsi, emettere fumo, esplodere o surriscaldarsi.
Utilizzare la batteria solo per prodotti del produttore. Soltanto in questo modo la batteria verrà protetta da pericolosi sovraccarichi.

58 | Italiano

Proteggere la batteria dal calore, ad esempio anche da irradiazione solare continua, fuoco, sporcizia, acqua ed umidità. Sussiste il pericolo di esplosioni e cortocircuito.

Descrizione del prodotto e dei servizi forniti

Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avvertenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità.

Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.

Utilizzo conforme

L'elettroutensile è concepito per l'inserimento di graffe nel legno.

Possono essere utilizzati solo gli elementi di fissaggio (chiodi, graffe ecc.) specificati nella tabella «Dati tecnici».

Avvertenza: l'elettroutensile non è concepito per l'inserimento di graffe nel metallo o nel calcestruzzo.

Non utilizzare l'elettroutensile in modalità scatto al contatto con rientro automatico quando si lavora su impalcature, scale o piattaforme ed è necessario cambiare posizione di lavoro. In questi casi utilizzare solamente la modalità scatto singolo con blocco di sicurezza.

Componenti illustrati

La numerazione dei componenti raffigurati è riferita all'illustrazione dell'elettroutensile nella pagina con rappresentazione grafica.

(1) Protezione salvapezzo
(2) Sicura per lo scatto
(3) Indicatore per la regolazione della guida di profondità
(4) Rotellina per la regolazione della guida di profondità
(5) Grilletto
(6) Interruttore di avvio/arresto
(7) Tasto di sbloccaggio della batteria
(8) Luce di lavoro
(9) Interfaccia di comando

(10) Batteria

(11) Gancio per attacco alla cintura

(12) Interruttore per l'apertura del caricatore

(13) Caricatore

(14) Finestrella d'ispezione dell'indicatore di rifornimento

(15) Apertura di espulsione

(16) Impugnatura (superficie di presa isolata)

(17) Cursore di spinta del caricatore

(18) Nastro di graffe ^a)

(19) Scomparto per riporre la protezione salvapezzo

Interfaccia di comando

(20) Indicatore di stato dell'elettroutensile
(21) Indicatore del livello di carica della batteria
(22) Indicatore livello di manutenzione basso
(23) Indicatore livello di manutenzione alto
(24) Tasto Reset
(25) Tasto modalità
(26) Indicatore dello scatto singolo
(27) Indicatore dello scatto al contatto

a) L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.

Dati tecnici

Graffatrice a batteria GTH 18V-38 M
Codice prodotto	3 601 D82 5..
Tensione nominale V= 18
Sistemi di scatto
- Scatto singolo con blocco di sicurezza	●
- Scatto al contatto con rientro automatico
Elemento d'inserimento
- Tipo Graffe strette
- Lunghezza mm 10-38
- Diametro mm 1,2
	ga 18
- Angolo 0°
Capacità max. del cari-catore	110
Dimensioni (senza bat-teria)
- Altezza mm 276
- Larghezza mm 95
- Lunghezza con pro-tezione salvapezzo	mm 329
Peso secondo EPTA-Procedure 01:2014A)	kg 3,4-4,4
Temperatura ambiente consigliata in fase di ri-carica	°C 0 ... +35
Temperatura ambiente consentita durante il funzionamentoBIC) e per lo stoccaggio	°C -20 ... +50
Batterie compatibili	GBA 18V... ProCORE18V...

Graffatrice a batteria GTH 18V-38 M

Batterie consigliate GBA 18V... ≥ 2,0 A
	hProCO-RE18V... ≥ 4,0 Ah
Caricabatteria consi-gliati	GAL 18...GAX 18V...GAL 36...

A) in funzione della batteria utilizzata
B) prestazioni ridotte in caso di temperature < 0 °C
C) Prestazioni limitate con GBA 18V...
I valori possono variare a seconda del prodotto ed essere soggetti a condizioni di impiego e ambientali. Per maggiori informazioni, consultare il sito www.bosch-professional.com/wac.

Informazioni su rumorosità e vibrazioni

Valori di emissione acustica rilevati conformemente a EN 60745-2-16.

Il livello di rumorosità ponderato A dell'elettroutensile è tipicamente di: Livello di pressione acustica 87 dB(A); Livello di potenza sonora 98 dB(A). Grado d'incertezza K = 3 dB.

Indossare protezioni acustiche!

Valori di oscillazione totali a_h (somma vettoriale delle tre direzioni) e grado d'incertezza K, rilevati conformemente a EN 60745-2-16:

$$ a _ {n} = 1, 9 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato in conformità ad una procedura di misurazione standardizzata e può essere utilizzato per eseguire un confronto tra gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Ciò potrebbe aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo operativo.

Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Ciò potrebbe aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo operativo.

Adottare misure di sicurezza supplementari per proteggere l'operatore dall'effetto delle vibrazioni: ad esempio, sottoponendo a manutenzione l'elettroutensile e gli accessori, mantenendo calde le mani e organizzando i vari processi di lavoro.

Batteria

Bosch vende elettroutensili a batteria anche senza batteria. Per sapere se nella dotazione dell'elettroutensile è compresa una batteria, leggere quanto riportato sulla confezione.

Ricarica della batteria

▶ Utilizzare esclusivamente i caricabatterie indicati nei dati tecnici. Soltanto questi caricabatterie sono adatti alle batterie al litio utilizzate nell'elettroutensile.

Avvertenza: a causa delle norme internazionali per il trasporto, le batterie al litio vengono fornite parzialmente cariche. Per assicurare la piena potenza della batteria, ricaricarla completamente prima dell'impiego iniziale.

Introduzione della batteria

Spingere la batteria carica nell'apposito alloggiamento, sino a farlo scattare udibilmente in posizione.

Rimozione della batteria

Per rimuovere la batteria, premere il tasto di sbloccaggio ed estrarla. Durante tale operazione, non esercitare forza.

La batteria è dotata di 2 livelli di bloccaggio, preposti ad impedire che la batteria stessa cada all'esterno, qualora il tasto di sbloccaggio batteria venga premuto inavvertitamente. Sino a quando la batteria è inserita nell'elettroutensile, essa viene mantenuta in posizione da un'apposita molla.

Indicatore del livello di carica della batteria

Avvertenza: non tutti i tipi di batteria dispongono di un indicatore del livello di carica.

I LED verdi dell'apposito indicatore indicano il livello di carica della batteria. Per ragioni di sicurezza, il livello di carica si può verificare esclusivamente ad elettroutensile fermo.

Per visualizzare il livello di carica, premere il tasto dell'indicatore livello di carica della batteria.Èò sarà possibile anche a batteria rimossa.

Se premuto il tasto dell'indicatore livello di carica della batteria non si illumina alcun LED, ciò significa che la batteria è difettosa e che deve essere sostituita.

Il livello di carica della batteria verrà visualizzato anche sull'interfaccia di comando (vedi «Indicatori di stato», Pagina 61).

Tipo di batteria GBA 18V...

LED Capacità

Luce fissa, 3 LED verdi 60–100%

Luce fissa, 2 LED verdi 30–60%

Luce fissa, 1 LED verde 5–30%

Luce lampeggiante, 1 LED verde 0

Tipo di batteria ProCORE18V...

LED Capacità

Luce fissa, 5 LED verdi 80–100%

Luce fissa, 4 LED verdi 60–80%

60 | Italiano

LED Capacità

Luce fissa, 3 LED verdi 40–60%

Luce fissa, 2 LED verdi 20-40%

Luce fissa, 1 LED verde 5–20%

Luce lampeggiante, 1 LED verde 0-5%

Avvertenze per l'impiego ottimale della batteria

Proteggere la batteria ricaricabile da umidità ed acqua.

Conservare la batteria esclusivamente nel campo di temperatura fra -20 °C e 50 °C. Non lasciare la batteria all'interno dell'auto, ad es. nel periodo estivo.

Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.

Una sensibile riduzione della durata del funzionamento dopo l'operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita.

Attenersi alle indicazioni relative allo smaltimento.

Montaggio

Prima di qualsiasi intervento sull'elettroutensile (ad es. interventi di manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria, anche nel caso in cui occorra trasportarlo o conservarlo. In caso di azionamento accidentale dell'interruttore di avvio/arresto sussiste pericolo di lesioni.

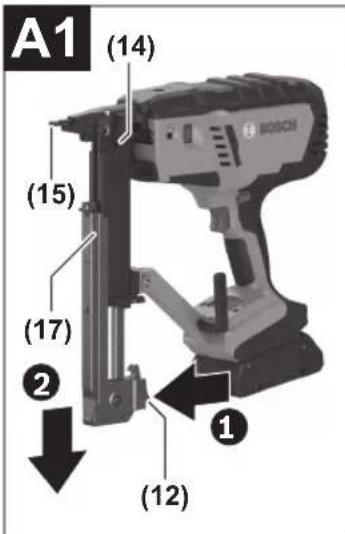

Rifornimento del caricatore (vedere figg. A1-A3)

Rimuovere la batteria prima di effettuare regolazioni sull'utensile, sostituire elementi accessori o riporre

l'elettroutensile. Con tale precauzione si eviterà il rischio di avviare accidentalmente l'elettroutensile.

Utilizzare solamente accessori Bosch originali. I componenti di precisione dell'elettroutensile, quali caricatore, apertura di espulsione e canale di espulsione, sono concepiti per graffe, chiodi e spine di Bosch. Altri produttori utilizzano qualità di acciaio e dimensioni diverse.

Avvertenza: utilizzare esclusivamente elementi di inserimento specificati nella tabella «Dati tecnici».

L'utilizzo di elementi di fissaggio non consentiti può danneggiare l'elettroutensile e provocare lesioni.

Durante il rifornimento del caricatore, tenere l'elettroutensile in modo che l'apertura di espulsione (15) non sia puntata verso il proprio corpo o verso altre persone.

- Premere l'interruttore (12) per aprire il caricatore. Il cursore di spinta del caricatore (17) viene estratto.

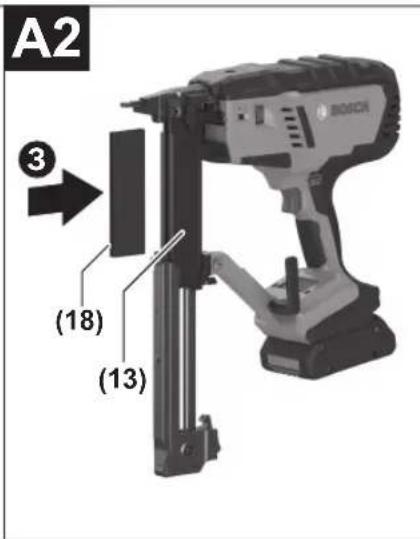

- Disporre un nastro di graffe con la punta delle graffe rivolta verso l'alto nella parte superiore del caricatore (13).

Avvertenza: un monitoraggio elettronico rileva l'eventuale presenza di graffe nel caricatore. Se si preme la sicura per lo scatto con caricatore vuoto, non avverrà alcuna operazione di inserimento. In questo modo, si impediranno colpi a vuoto.

- Tirare il cursore di spinta del caricatore (17) verso la parte iniziale del caricatore fino a farlo scattare in posizione.

Avvertenza: il cursore di spinta del caricatore deve poter scorrere indietro nella posizione iniziale senza grande sforzo (solamente con la forza nelle dita). Se il cursore di spinta del caricatore si inceppa, le graffe non verranno espulse, reste-ranno nel canale di espulsione (si veda Inceppatura) oppure verranno espulse ad un'angolazione errata.

Utilizzo

Sistemi di scatto

Scatto singolo con blocco di sicurezza

Per questo sistema di scatto si deve dapprima appoggiare saldamente sul pezzo in lavorazione la sicura per lo scatto (2). Un elemento di fissaggio viene sparato solo quando si preme il grilletto (5).

Successivamente, si possono sparare ulteriori elementi solo quando il grilletto e la sicura per lo scatto vengono nuovamente riportati nella posizione iniziale.

Scatto al contatto con rientro automatico

Per questo sistema di scatto si deve dapprima premere il grilletto (5) e tenerlo premuto. Quindi la sicura per lo scatto deve essere appoggiata saldamente sul pezzo in lavorazione per sparare l'elemento di inserimento. Mantenendo premuto il grilletto (5), è possibile inserire altri elementi di fissaggio appoggiando l'elettroutensile in altri punti.

Nella modalità Scatto al contatto è possibile inserire una graffa anche con scatto singolo.

Messa in funzione

Avvio/arresto

• Per accendere l'elettroutensile, premere l'interruttore di avvio/arresto (6).
  L'interfaccia di comando si illumina.
  Lo scatto singolo è attivato, l'indicatore (26) è illuminato di colore bianco.
• Per spegnere l'elettroutensile, premere l'interruttore di avvio/arresto (6).

Graffettatura - Scatto singolo

• Accendere l'elettroutensile.
• Appoggiare saldamente sul pezzo in lavorazione l'apertura di espulsione (15) o, eventualmente, la protezione salvapezzo gommata (1) finché la sicura per lo scatto (2) non è completamente premuta.
  La luce di lavoro si accende e il motore si avvia.
• Successivamente, premere brevemente il grilletto (5) e rilasciarlo nuovamente. In questo modo, verrà espulsa una graffa.
• Lasciar rinculare l'elettroutensile dal pezzo in lavorazione.
• Per un'ulteriore operazione di inserimento, sollevare completamente l'elettroutensile dal pezzo e posizionarlo saldamente nel successivo punto desiderato.

Graffettatura - Scatto al contatto

- Accendere l'elettroutensile.

- Attivare lo scatto al contatto premendo brevemente il ta- sto modalità (25).

L'indicatore dello scatto al contatto (27) si illumina di colore bianco.

- Tenere premuto il grilletto (5).

Intanto, la luce di lavoro si accende e il motore si avvia.

- Appoggiare saldamente sul pezzo in lavorazione l'apertura di espulsione (15) o, eventualmente, la protezione salvapezzo gommata (1) finché la sicura per lo scatto (2) non è completamente premuta.

In questo modo, verrà espulsa una graffa.

- Per un'ulteriore operazione di inserimento, tenere premuto il grilletto (5) e sollevare completamente l'elettroutensile dal pezzo in lavorazione. Posizionare nuovamente l'elettroutensile nella successiva posizione desiderata.

- Passare allo scatto singolo premendo nuovamente il tasto modalità (25).

L'indicatore dello scatto singolo (26) si illumina.

Interfaccia di comando (vedere fig. B)

L'interfaccia di comando (9) viene utilizzata per selezionare la modalità operativa e per la visualizzazione dello stato dell'elettroutensile.

Indicatori di stato

Indicatore di stato dell'elettroutensile (20)
Colore Significato Soluzione

Verde L’elettroutensile è acceso ed è pronto all’uso. –
Giallo È presente una condizione che richiede attenzio-ne: temperatura critica, batteria quasi scarica o manutenzione imminente.	– Lasciar raffreddare l’elettroutensile.– Sostituire o caricare la batteria.– Eseguire la manutenzione.
Rosso L’elettroutensile non è pronto all’uso.Causa: l’elettroutensile è surriscaldato, la batteria è scarica o è presente un guasto meccanico.	– Lasciar raffreddare l’elettroutensile.– Sostituire o caricare la batteria.– Eseguire la manutenzione.
Rosso lampeggiante – Il secondo interruttore è stato premuto troppo in anticipo.– Il secondo interruttore non è stato premuto entro 5 secondi. L’utensile si spegne automaticamente.– Gli interruttori sono stati azionati nella sequenza errata (ad es. grilletto premuto prima che l’utensile passasse alla modalità Scatto al contatto)	– Aspettare qualche istante finché l’indicatore di stato si illumina con luce verde.– L’elettroutensile è di nuovo pronto all’uso.– Eseguire nuovamente l’operazione di inserimento e osservare la sequenza di azionamento corretta oppure modificare il sistema di scatto dall’interfaccia di comando.

Indicatore LED livello di carica della batteria (21)

Simbolo Colore Livello di carica

-- 20-100%
	Giallo 1-20%
	Rosso 0-1%

Indicatore di manutenzione

Simbolo Colore Significato		Soluzione
	Giallo	La manutenzione ordinaria livello «basso» sta per scadere.	Contattare il Servizio Clienti post-vendita.
	Giallo	La manutenzione ordinaria livello «alto» sta per scadere.	Contattare il Servizio Clienti post-vendita.

Premere il tasto Reset (24) per azzerare il contatore di manutenzione dopo la manutenzione.

Avvertenze operative

▶ Prima di qualsiasi intervento sull'elettroutensile (ad es. interventi di manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria, anche nel caso in

62 | Italiano

cui occorra trasportarlo o conservarlo. In caso di azionamento accidentale dell'interruttore di avvio/arresto sussiste pericolo di lesioni.

Prima di iniziare a lavorare, verificare sempre che i dispositivi di sicurezza e di scatto funzionino correttamente e che tutte le viti e i dadi siano serrati saldamente.

Scollegare immediatamente dall'alimentazione di corrente un elettroutensile difettoso o non perfettamente funzionante e contattare un Centro Assistenza Clienti autorizzato Bosch.

Non eseguire operazioni improprie sull'elettroutensile. Non smontare o bloccare nessun componente dell'elettroutensile, come ad esempio la sicura per lo scatto.

Non eseguire «riparazioni d'emergenza» con mezzi non adatti. L'elettroutensile deve essere sottoposto ad una regolare ed accurata manutenzione.

Evitare ogni depotenziamento o danno dell'elettroutensile, ad es. tramite:

• colpi o incisioni,
• modifiche non approvate dal produttore,
  – guidandolo lungo sagome prodotte con materiale duro, ad es. acciaio,
• cadute o trascinamenti su pavimenti,
• utilizzo come martello,
• qualsiasi tipo di azione violenta.

Controllare cosa c'è sotto il pezzo in lavorazione o dietro di esso. Non sparare graffe in pareti, soffitti o pavimenti, qualora delle persone si trovino al di là di queste strutture. Le graffe possono trapassare il pezzo in lavorazione e ferire qualcuno.

Non sparare graffe su una graffa già inserita. La graffa potrebbe in tal modo deformarsi, le altre graffe potrebbero in- cepparsi oppure l'elettroutensile potrebbe muoversi in modo incontrollato.

Se l'elettroutensile viene impiegato in condizioni ambientali fredde, le prime graffe verranno sparate più lentamente del normale. Dopo che l'elettroutensile si è scaldato durante la lavorazione, è possibile tornare alla consueta velocità di lavorazione.

Al fine di ridurre al minimo l'usura del punzone, evitare di far scattare colpi a vuoto.

Spegnere l'elettroutensile per lunghe pause o alla fine della lavorazione, rimuovere la batteria e, se possibile, svuotare il caricatore.

Svuotamento del caricatore (vedere figg. C1-C3)

• Premere l'interruttore (12) per aprire il caricatore. Il cursore di spinta del caricatore viene estratto.
• Ruotare l'elettroutensile in modo che il nastro di graffe nel caricatore scivoli fuori.
• Guidare con cautela il cursore di spinta del caricatore in avanti fino alla parte iniziale del caricatore (13).

Regolazione della guida di profondità (vedere fig. D)

La profondità di inserimento delle graffe può essere impostata con l'apposita rotellina (4).

- Svuotare il caricatore (13).

• Graffe sparate a una profondità eccessiva: per ridurre la profondità di inserimento, ruotare la rotellina (4) in direzione «-».
• Graffe sparate a una profondità insufficiente: per aumentare la profondità di inserimento, ruotare la rotellina (4) in direzione «+».

Tramite l'indicatore (3) è possibile controllare la regolazione della guida di profondità.

• Rifornire nuovamente il caricatore.
• Testare la nuova profondità di inserimento su un pezzo di prova.

Se necessario, ripetere i passaggi riportati sopra.

Sbloccaggio delle inceppature

Alcune graffe possono incepparsi nel canale di espulsione. Se dovesse capitare molto spesso, contattare un Centro Assistenza Clienti autorizzato Bosch.

Avvertenza: se il punzone non rientra dopo lo sbloccaggio dell'inceppatura, contattare un Centro Assistenza Clienti autorizzato Bosch.

• Rilasciare il grilletto (5).
• Spegnere l'elettroutensile e rimuovere la batteria (10).
• Premere l'interruttore (12) per aprire il caricatore. Il cursore di spinta del caricatore viene estratto.
• Ruotare l'elettroutensile in modo che il nastro di graffe nel caricatore scivoli fuori. Rimuovere le graffe incastrate. A tale scopo, se necessario, utilizzare una pinza.
• Rifornire nuovamente il caricatore.
• Tirare il cursore di spinta del caricatore verso la parte iniziale del caricatore fino a farlo scattare in posizione.

Sostituzione della protezione salvapezzo (vedere fig. E)

La protezione salvapezzo (1) all'estremità della sicura per lo scatto (2) protegge il pezzo finché l'elettroutensile non è correttamente posizionato per un'operazione di fissaggio. La protezione salvapezzo può essere rimossa e sostituita

• Rilasciare il grilletto (5).
• Spegnere l'elettroutensile e rimuovere la batteria (10).
• Svuotare il caricatore (13).
• Rimuovere la protezione salvapezzo dalla sicura per lo scatto.
• Inserire la nuova protezione salvapezzo dal lato aperto sulla sicura per lo scatto.

Avvertenza: una protezione salvapezzo di ricambio può essere conservata sulla parte inferiore del caricatore (13). Spingere la protezione salvapezzo nello scomparto (19).

Trasporto e conservazione

Spegnere l'elettroutensile per trasportarlo, in particolare se si usano scale o si devono compiere movimenti inconsueti.

Sul luogo di lavoro trasportare l'elettroutensile solo per l'impugnatura (16) e senza premere il grilletto (5).

Conservare l'elettroutensile in un luogo asciutto e caldo, sempre separato dalla batteria.

Qualora l'elettroutensile non dovesse essere utilizzato per un lungo periodo di tempo, coprirne i componenti in acciaio con un sottile strato d'olio. Questo impedisce l'insorgere della ruggine.

Manutenzione ed assistenza

Manutenzione e pulizia

▶ Prima di qualsiasi intervento sull'elettroutensile (ad es. interventi di manutenzione, sostituzione dell'ac-

Piano di manutenzione

- Pulire il caricatore (13). Rimuovere i trucioli di plastica o legno che si possono raccogliere nel caricatore durante la

cessorio ecc.), prelevare la batteria, anche nel caso in cui occorra trasportarlo o conservarlo. In caso di azionamento accidentale dell'interruttore di avvio/arresto sussiste pericolo di lesioni.

Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite l'elettroutensile e le fessure di ventilazione.

lavorazione. Pulire l'elettroutensile a intervalli regolari con l'ausilio di aria compressa.

Attività Motivazione Esecuzione

Pulire il caricatore (13) e il cursore di spinta del caricatore (17).	Impedisce che una graffa si inceppi. – Pulire giornalmente con aria compressa il meccanismo del caricatore/del cursore di spinta del caricatore.
Assicurarsi che la sicura per lo scatto (2) funzioni regolarmente.	Garantisce la sicurezza sul lavoro e un impiego efficiente dell'elettroutensile.	– Pulire giornalmente con aria compressa il meccanismo della sicura per lo scatto.

Eliminazione delle anomalie

Problema Causa Rimedio

L'elettroutensile non è pronto ad entrare in funzione.	La batteria non è carica o è difettosa. – Ricaricare completamente la batteria o sostituirla.
	La batteria non è inserita correttamente. – Assicurarsi che la batteria scatti in posizione sull'impugnatura.
	La temperatura della batteria è troppo alta o troppo bassa.	– Aspettare finché la batteria raggiunge (di nuovo) la temperatura di esercizio ottimale.
	I contatti della batteria, il magnete o il magnete di sollevamento sono sporchi o difettosi.	– Contattare un Centro Assistenza Clienti autorizzato Bosch. Far sostitui-re il componente al Centro Assisten-za.
	Il caricatore (13) è vuoto.	– Rifornire nuovamente il caricatore. (vedi «Rifornimento del caricatore (vedere figg. A1-A3)», Pagina 60)
	La sicura per lo scatto (2) è piegata.	– Contattare un Centro Assistenza Clienti autorizzato Bosch. Far sostitui-re il componente al Centro Assisten-za.
	L'elettronica è difettosa. – Contattare un Centro Assistenza Clienti autorizzato Bosch.
	L'interfaccia di comando (9) è difettosa.	– Contattare un Centro Assistenza Clienti autorizzato Bosch.
L'elettroutensile è pronto all'uso ma le graffe non vengono sparate.	Possibile guasto dei seguenti componenti:– Grilletto (5)– Punzone– Motore o cinghia– Elettronica	– Contattare un Centro Assistenza Clienti autorizzato Bosch. Far sostitui-re il componente al Centro Assisten-za.

Bosch Power Tools 1 609 92A 8UG | (22.11.2023)

Problema Causa Rimedio

	- Nastri in gomma
	Dei materiali estranei si sono raccolti nel meccanismo di espulsione.	- Contattare un Centro Assistenza Clienti autorizzato Bosch. Far sostitui-re il componente al Centro Assisten-za.
	Dei materiali estranei si sono raccolti nell'apertura di espulsione (15) o nel caricatore (13).	- Pulire l'apertura di espulsione (15) o il caricatore (13).
	Una graffa si è inceppata nel canale di espulsione.	- Sbloccare l'inceppatura.
	Il cursore di spinta del caricatore (17) è difettoso.	- All'occorrenza, pulire il cursore di spinta del caricatore (17) e assicurar-si che il caricatore (13) non sia spor-co.
	La molla del cursore di spinta del carica-tore è troppo debole o difettosa.	- Contattare un Centro Assistenza Clienti autorizzato Bosch. Far sostitui-re il componente al Centro Assisten-za.
	Gli elementi di fissaggio utilizzati non so-no consentiti.	- Utilizzare solamente accessori origi-nali. Possono essere utilizzati solo gli elementi di fissaggio (chiodi, graffe ecc.) specificati nella tabella «Dati tecnici».
	Il caricatore (13) è vuoto.	- Rifornire nuovamente il caricatore. (vedi «Rifornimento del caricatore (vedere figg. A1-A3)», Pagina 60)
	È azionata la sequenza di espulsione er-rata.	- Eseguire nuovamente l'operazione di inserimento e osservare la corretta sequenza di azionamento.- Modificare il sistema di scatto dall'in-terfaccia di comando.
Le graffe vengono inserite a una profon-dità eccessiva.	La guida di profondità è impostata a una profondità eccessiva.	- Impostare la guida di profondità alla profondità desiderata. (vedi «Regola-zione della guida di profondità (vede-re fig. D)», Pagina 62)
	Il tampone è consumato. - Contattare un Centro AssistenzaClienti autorizzato Bosch. Far sostitui-re il componente al Centro Assisten-za.
Le graffe non vengono inserite a una pro-fondità sufficiente.	La batteria non è carica o è difettosa. - Ricaricare completamente la batteria o sostituirla.
	Gli elementi di fissaggio sono troppo lun-ghi.	- Utilizzare solamente accessori origi-nali. Possono essere utilizzati solo gli elementi di fissaggio (chiodi, graffe ecc.) specificati nella tabella «Dati tecnici».
	La guida di profondità è impostata a una profondità insufficiente.	- Impostare la guida di profondità alla profondità desiderata. (vedi «Regola-zione della guida di profondità (vede-re fig. D)», Pagina 62)
L'elettroutensile salta le graffe o ha un passo di avanzamento troppo lungo.	Gli elementi di fissaggio utilizzati non so-no consentiti.	- Utilizzare solamente accessori origi-nali. Possono essere utilizzati solo gli elementi di fissaggio (chiodi, graffe

1 609 92A 8UG | (22.11.2023) Bosch Power Tools

Problema Causa Rimedio

		ecc.) specificati nella tabella «Dati tecnici».
	La molla del cursore di spinta del carica-tore è troppo debole o difettosa.	- Contattare un Centro Assistenza Clienti autorizzato Bosch. Far sostitui-re il componente al Centro Assisten-za.
Le graffe si inceppano spesso nel canale di espulsione.	Gli elementi di fissaggio utilizzati non so-no consentiti.	- Utilizzare solamente accessori origi-nali. Possono essere utilizzati solo gli elementi di fissaggio (chiodi, graffe ecc.) specificati nella tabella «Dati tecnici».
		- Contattare un Centro Assistenza Clienti autorizzato Bosch.
	Le graffe sono vecchie, l'adesivo tra le graffe non ha più alcuna forza di tenuta.	- Utilizzare un nuovo nastro di graffe
Le graffe sparate sono piegate. Il punzone è danneggiato. - Contattare un Centro Assistenza

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.

Italia

Tel.: [phone]

E-Mail: [e-mail]

Per ulteriori indirizzi del servizio assistenza consultare:

Le batterie al litio consigliate sono soggette ai requisiti di legge relativi alle merci pericolose. Le batterie possono essere trasportate su strada dall'utilizzatore senza ulteriori precauzioni.

In caso di spedizione tramite terzi (ad es. per via aerea o tramite spedizioniere), andranno rispettati specifici requisiti relativi d'imballaggio e contrassegnatura. In tale caso, per la preparazione dell'articolo da spedire, andrà consultato uno specialista in merci pericolose.

Inviare le batterie soltanto se la relativa carcassa non è dan-neggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria in modo che non possa spostarsi

nell'imballaggio. Andranno altresì rispettate eventuali ulteriori norme nazionali complementari.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente elettroutensili, batterie, accessori ed imballaggi non più impiegabili.

Non gettare elettroutensili e batterie/pile tra i rifiuti domestici!

Solo per i Paesi UE:

Ai sensi della Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e del suo recepimento nel diritto nazionale, gli elettroutensili non più utilizzabili e, ai sensi della Direttiva Europea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolti separata-mente e riciclati nel rispetto dell'ambiente.

In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere effetti nocivi sull'ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.

Batterie/pile:

Attenersi alle avvertenze riportate al paragrafo «Trasporto» (vedi «Trasporto», Pagina 65).

Nederlands
