MANUALE UTENTE IR-DRYER3000.2 MSW

Leggere attentamente le istruzioni d'uso.
I dispositivi elettrici non devono essere smaltiti come rifiuti domestici.
CE Il prodotto soddisfa le attuali norme di sicurezza.
Attenzione! Superficie calda – rischio di scottature!
Questo dispositivo è conforme alle norme CE.
Attenzione! Superficie calda - rischio di scottature!
Attenzione! Pericolo di incendio o esplosione.
Attenzione! Rischio di incidenti.

IMPORTANTE! Le immagini nel seguente manuale hanno scopo puramente illustrativo e alcuni dettagli del dispositivo potrebbero non corrispondere.

La versione originale di questo manuale è in lingua tedesca. Ulteriori versioni sono traduzioni dal tedesco.

ISTRUZIONI PER L'USO

NORME DI SICUREZZA

Norme di sicurezza generali per l'utilizzo di apparecchi elettrici:

Per minimizzare il rischio di ustioni o folgorazioni, rispettare rigorosamente le norme di sicurezza. Leggere attentamente le istruzioni d'uso e assicurarsi di aver compreso il corretto funzionamento dell'apparecchio. Conservare con cura il manuale d'uso vicino al prodotto per ogni ulteriore futura consultazione. Effettuare sempre una corretta messa a terra dell'apparecchio (consultare il libretto di istruzioni o la targhetta posta sul dispositivo). In caso di dubbi, affidare l'allacciamento dell'apparecchio a personale qualificato. Non utilizzare mai cavi difettosi! Non aprire mai il dispositivo in ambienti umidi o bagnati. Non toccare mai l'apparecchio con le mani bagnate. Proteggere l'apparecchio dall'esposizione diretta ai raggi solari. Utilizzare l'apparecchio solo in ambienti protetti e assicurarsi che nessuno, inciamando sui cavi, possa cadere sull'apparecchiatura. Assicurarsi che l'ambiente sia ben ventilato. Un ambiente ben ventilato favorisce il raffreddamento del dispositivo e ne impedisce il surriscaldamento. Prima di pulire l'apparecchio assicurarsi di aver staccato il cavo di alimentazione dalla presa. Per compiere le operazioni di pulizia utilizzare un panno umido. Evitare l'utilizzo di detersivi e assicurarsi che nessun liquido penetri all'interno dell'apparecchio. Le componenti interne non necessitano di manutenzione da parte dell'utente e dunque non devono essere manomesse. Le operazioni di manutenzione e riparazione devono essere affidate esclusivamente a personale qualificato. In caso di manomissione da parte di terzi, la garanzia decade.

NORME DI SICUREZZA

1. Leggere attentamente le istruzioni d'uso dell'apparecchio prima di utilizzarlo! Per evicare che si verifichino danni causati da un uso improprio dell'apparecchio, osservare attentamente tutte le norme di sicurezza contenute in questo manuale!
2. Conservare il manuale per uso futuro. Qualora il dispositivo fosse affidato a terzi, assicurarsi di consegnare anche questo manuale d'uso.
3. Utilizzare l'apparecchio soltanto per l'uso a cui è destinato ed esclusivamente in ambienci chiusi.
4. In caso di uso improprio e inadeguato la garanzia decade.
5. Prima del primo utilizzo verificare che il tipo di corrente e la tensione di rete siano compatibili con i valori indicati sulla targhetta del prodotto.
6. Questo apparecchio non è progettato per essere utilizzato da persone (bambini compresi) con abilità fisiche, sensoriali o mentali ridotte o senza esperienza e/o con scarse conoscenze. Fa eccezione il caso in cui il dispositivo venga utilizzato sotto la supervisione di una persona esperta che abbia consultato prima le seguenti istruzioni d'uso.

1. PERICOLO DI FOLGORAZIONE! Evitare di cimentarsi in riparazioni fai da te. Se l'apparecchio non funziona correttamente, rivolgersi per la riparazione esclusivamente a personale qualificato.
2. Esaminare regolarmente la spina e il cavo d'alimentazione. Se il cavo di rete risulta danneggiato, affidarne la sostituzione al produttore, al Servizio Clienti o a una persona con le stesse qualifiche.
3. Non calpestare o piegare il cavo, non schiacciarlo contro spigoli taglienti e tenerlo lontano da superfici calde e fiamme.
4. ATTENZIONE: PERICOLO DI MORTE! Non immergere il dispositivo in acqua o altri liquidi durante l'utilizzo o le operazioni di pulizia.
5. Non aprire in nessun caso l'alloggiamento.
6. Non guardare il radiatore quando è acceso.
7. Il dispositivo raggiunge temperature molto elevate. Dopo il funzionamento, il dispositivo necessita di un certo periodo di tempo per raffreddarsi. Non toccare le parti calde del dispositivo.

DETTAGLITECNICI

Nome del prodotto LAMPADA A INFERAROSSI PER L'ESSICCAZIONE DI VERNICI
Modifica IR-DRYER3000.1 IR-DRYER3000.1 IR-DRYER2000.1 IR-DRYER2000.3 IR-DRYER1000
Tensione in ornata [V]/Frequenza [Hz]	230~150
Potenza nominale [W]	3 x 1100	3 x 1100	2 x 1100	2 x 1100	1100
Durata [min]	0-99	0-99	0-99	0-60	0-60
Temperatura [°C]	40-100*	40-100	40-100*	40-100*	40-100*
Regoluzione della temperatura	51°	51	51°	51°	51°
Peso [kg]	47	48	39	15	14

* La temperatura dipende dalla distanza della lampada dalla superficie da lavorare.

CAMPO DI APPLICAZIONE

La lampada a infrarossi serve a essiccare tutti i tipi di sostanze utilizzate per la riparazione di carrozzerie. L'utente è il solo e unico responsabile dei danni causati da un utilizzo improprio del dispositivo.

OPERAZIONI DA EFFETTUARE PRIMA DEL PRIMO UTILIZZO

Al ricevimento della merce, aprire il pacco per controllare che tutti i componenti siano presenti. Nel caso in cui l'imballaggio risultasse danneggiato, contattare entro tre giorni sia il corriere incarlicato di effettuare la spedizione, sia il venditore. Documentare quanto più dettagliatamente possibile gli eventuali danni riscontrati. Non capovolgere il pacco e il suo contenuto! Qualora il pacco dovesse essere ulteriormente trasportato, assicurarsi di mantenerlo dritto e stabile.

SMALTIMENTO DELL TMBALLAGGIO

Conservare l'imballaggio (cartone, bande di plastica e polistirolo) per proteggere adeguatamente l'attrezzatura nel caso in cui fosse necessario mandarla in assistenza!

MONTAGGIO DEL DISPOSITIVO

Il dispositivo deve essere posto su una superficie ascuitta e stabile e in posizione eretta, in modo tale che non si sposti durante l'utilizzo. Posizionare il dispositivo su una superficie in grado di sopportare sia il suo peso, sia quello del suo contenuto. Posizionare l'apparecchio in maniera tale da poter interrompere in qualsiasi momento il collegamento alla corrente. Assicurarsi che la fonte di corrente corrisponda ai requisiti descritti sulla targa di identificazione del dispositivo. Prima di accendere il dispositivo, smontare tutti gli elementi e pulirii.

COME FUNZIONA L'APPARECCHIO? REGOLE BASE IR-DRYER3000.2 | IR-DRYER3000.1 | IR-DRYER2000.1

Descrizione del dispositivo 1. Lampada 2. Braccio 3. Sostegno telescopico 4. Interruttore 5. Leva 6. Asta di sostegno 7. Base 8. Ruote

DESCRIZIONE DEL PANNELLO DI CONTROLLO IR-DRYER3000.2

1. Durata 2. Impostazione della durata - "+" 3. Impostazione della durata - "+" 4. Regolazione delle lampade 5. Start 6. Stop

IR-DRYER3000.1

1. Durata 2. Temperatura 3. Modalità pulsazione 4. Modalità costante 5. Impostazione della durata - "+", "-" 6. Impostazione della temperatura - "+", "-" 7. Start 8. Stop 9. Regolazione del radiatore: Radiatore 1 10. Regolazione del radiatore: Radiatore 2 11. Regolazione del radiatore: Radiatore 3

IR-DRYER2000.1

1 2 3 5 7 9 11 13 4 6 8 10 12 14

1. Velmetro
2. Durata
3. Impostazione della durata - "F"
4. Impostazione della durata - "E" 5/6. Scelta del radiatore
5. Modalità di lavoro: ANTIRUGGINE - PRIMA MANO (RUST PROOF PRIMER)
6. Modalità di lavoro: PRIMA MANO (PRIMER)
7. Modalità di lavoro: PRIMO STRATO - STUCCO (PRIMARY FILLER)
8. Modalità di lavoro: INDURIMENTO DELLA FINITURA (TOP COAT)
9. Modalità di lavoro: STUCCO (SECONDA MANO) (SECONDARY FILLER)
10. Modalità di lavoro: SMALTO
11. Start
12. Stop

FUNZIONAMENTO

I. Montare e collocare il dispositivo come indicato.
2. Allacciare il dispositivo alla corrente e accenderlo.
3. Impostare la durata con i tasti.
4. Con i modelli IR-DRYER3000.1 e IR-DRYER2000.1 è possibile regolare la temperatura.
5. Scegliere il radiatore che si desidera utilizzare.
6. Una volta impostato correttamente il dispositivo, attivarlo premendo Start. Il tasto Stop arresta il funzionamento. Alla fine dei lavori, spegnere il dispositivo e scollegarlo dalla corrente.
Per regolare la posizione delle lampade, utilizzare la leva. Per regolare l'angolazione delle lampade, allentare le leve su entrambi i lati. Sistemare le lampade all'angolazione desiderata e riavvicare.

Descrizione del dispositivo
I. Radiatore
2. Asca di sostegno
3. Base
4. Ruote

DESCRIZIONE DEL PANNELLO DI CONTROLLO

OFF/ON - Acceso/Spento
TIMER - Durata

FUNZIONAMENTO

I. Montare e collocare il dispositivo come indicato.
2. Allacciare il dispositivo alla corrente e accenderlo.
3. Impostare la durata con i tasti.
4. Alla fine dei lavori, spegnere il dispositivo e scollegarlo dalla corrente.

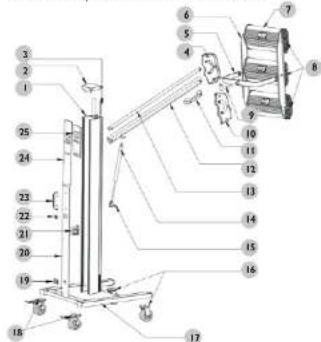

MONTAGGIO DEL DISPOSITIVO

Montare il dispositivo come sotto indicato.

NUMERO DESCRIZIONE		NUMERO DESCRIZIONE
1 Asta verticale		13 Braccio superiore
2 Copertura superiore		14 Sostegno telescopico
3 Assicella in plastica		15 Blocco del sostegno
4 Raccordo sinistro		16 Ruote anteriori
5 Staffa		17 Base
6 Morsettiera a listello		18 Ruote posteriori con freno
7 Involucro della lampada		19 Flangia
8 Leva in plastica e regolazionedell'angolatura		20 Copertura
		21 Trasformatore
9 Raccordo		22 Interruttore
10 Raccordo destro		23 Maniglia
11 Impugnatura		24 Copertura
12 Braccio inferiore		25 Quadro di distribuzione

CAMBIO DELLE LAMPADE

I. Staccare l'involucro

2. Togliere la griglia di protezione

3. Rimuovere la copertura da entrambi i lati dell'involucro.

4. Rimuovere gli elementi laterali dell'involucro.

6. Infine, riattaccare l'involucro al corpo del dispositivo.

TRASPORTO E STOCCAGGIO

Durante il trasporto proteggere l'apparecchio da eventuali urti e possibili ribaltamenti, assicurandosi di proteggere la parte superiore. Conservare l'apparecchio in un luogo ben ventilato, asciutto e privo di gas corrosivi.

PULIZIA E MANUTENZIONE

• Scollegare il dispositivo dalla corrente prima delle operazioni di pulizia e quando non viene utilizzato.
- Per la pulizia delle superfici, impiegare solo sostanze non corrosive.
- Dopo aver compiuto le operazioni di pulizia, lasciare asciugare tutti i componenti prima di utilizzare nuovamente il dispositivo.
- Conservare l'apparecchio in un luogo fresco e asciutto, e lontano dall'esposizione diretta al raggi solari.
• Non bagnare l'apparecchio!

REGOLARE MANUTENZIONE DEL DISPOSITIVO

Verificare regolarmente che le componenti del dispositivo non presentino danni. In tal caso non utilizzare il dispositivo. Rivolgersi immediatamente al proprio rivenditore per la riparazione dell'apparecchiatura.

Cosa fare in caso di problemi?

Contattare il venditore, fornendo le seguenti informazioni:

• Numero di fattura e numero di serie (quest'ultimo viene riportato sulla targhetta del dispositivo)
• Se possibile, fornire una foto del pezzo difettoso.
• Per permettere al Servizio Clienti di individuare e risolvere il problema, descrivere nel modo più preciso possibile il difetto riscontrato. Più dettagliate sono le informazioni fornite, maggiore è l'aiuto che il Servizio Clienti può offrire!

ATTENZIONE: Non smontare mai l'apparecchio senza l'autorizzazione del Servizio Clienti. La manomissione dell'apparecchio comporta la decadenza della garanzia.

Pulsante di sicurezza

Tirare la lovà per cambiare la posizione della lampada.

ATTENZIONE!

COMPONENTI MOBILI

Non toccare i component mobili mentre sono in movimento

1. Damente l'uso del rispetiva montanere una distanza di circa 30-35 cm da fonti di calore:

A termine lavoro posizione la lampada nella postazione più alta

ATTENTIONEN

SUPERFICIUSTIONANTI

Non toccare. La secca del dispositivo è uazionante durante il funzionamento.

ATTENZIONE!

1. Assicurarsi che le corrente e la tensione corrispondano si valori del pannello tecnico del dispositivo

2. Rimavare tutti gli elementi di protezione dei dispositivo

3. Proteggere la lampada da urd e fordi vibrazioni anche se non la si sta utilizzando.

ATTENZIONE!

1. Non superare il carico maximo pari a 60 kg.

2. Sono severamento victate riparazioni e modifiche effettuate da personale non autorizzato.

3. Per fissare la lampada e posizionarla tirare la leva apposita.

4. La kora è detata di un meccanismo idraulies

ATTENZIONE! NON UTILIZZARE IL DISPOSITIVO SE NON È INTERAMENTE ASSEMBLATO

ATTENZIONE

Un sensibile aumento di performance dipende dal seguerà fattori

1. Il cavo di alimentazione deve avere una sezione pari a 1,5 mm².

2. Si necessita un salvavita di 16 A.

3. Si necessita di una presa di 16 A.

4. Assicurarsi che le corrente e la tensione corrispondano al valori del pannello tecnico del dispositivo.

5. Collegiate i casi secondo il quadro elettrico.

Tensione in crenata: Monofasc AC 230V-50Hz

ES

Niche nel produttio. Le presegnato per elevazione di servizi
Modulo
Potenza nominale
Termazione riconduo/ Finanziaria	2.300~750Hz
Post
Amino di produzione
Numero di serie
