MANUALE UTENTE IR-DRYER3000.1 MSW

NOME DEL PRODOTTO LAMPADA A INFRAROSSI PER ESSICAZIONE DI VERNICI

Leggere attentamente le istruzioni d'uso.

I dispositivi elettrici non devono essere smaltiti come rifiuti domestici.

Questo dispositivo è conforme alle norme CE.

Attenzione! Superficie calda – rischio di scottature!

Questo dispositivo è conforme alle norme CE.

Attenzione! Superficie calda - rischio di scottature!

Attenzione! Pericolo di incendio o esplosione.

Attenzione! Rischio di incidenti.

IMPORTANTE! Le immagini nel seguente manuale hanno scopo puramente illustrativo e alcuni dettagli del dispositivo potrebbero non corrispondere.

La versione originale di questo manuale è in lingua tedesca. Ulteriori versioni sono traduzioni dal tedesco.

ISTRUZIONI PER L'USO

NORME DI SICUREZZA

Norme di sicurezza generali per l'utilizzo di apparecchi elettrici:

Per minimizzare il rischio di ustioni o folgorazioni, rispettare rigorosamente le norme di sicurezza. Leggere attentamente le Istruzioni d'uso e assicurarsi di aver compreso il corretto funzionamento dell'apparecchio. Conservare con cura il manuale d'uso vicino al prodotto per ogni ulteriore futura consultazione. Effettuare sempre una corretta messa a terra dell'apparecchio (consultare il libretto di istruzioni o la targhetta posta sul dispositivo). In caso di dubbi, affidare l'allacciamento dell'apparecchio a personale qualificato. Non utilizzare mai cavi difettosi! Non aprire mai il dispositivo in ambienti umidi o bagnati. Non toccare mai l'apparecchio con le mani bagnate. Proteggere l'apparecchio dall'esposizione diretta ai raggi solari. Utilizzare l'apparecchio solo in ambienti protetti e assicurarsi che nessuno, inciamando sui cavi, possa cadere sull'apparecchiatura. Assicurarsi che l'ambiente sia ben ventilato. Un ambiente ben ventilato favorisce il raffreddamento del dispositivo e ne impedisce il surriscaldamento. Prima di pulire l'apparecchio assicurarsi di aver staccato il cavo di alimentazione dalla presa. Per compiere le operazioni di pulizia utilizzare un panno umido. Evitare l'utilizzo di detersivi e assicurarsi che nessun liquido penetri all'interno dell'apparecchio. Le componenti interne non necessitano di manutenzione da parte dell'utente e dunque non devono essere manomesse. Le operazioni di manutenzione e riparazione devono essere affidate esclusivamente a personale qualificato. In caso di manomissione da parte di terzi, la garanzia decade.

NORME DI SICUREZZA

I. Leggere attentamente le istruzioni d'uso dell'apparecchio prima di utilizzarlo! Per evitare che si verifichino danni causati da un uso improprio dell'apparecchio, osservare attentamente tutte le norme di sicurezza contenute in questo manuale!
2. Conservare il manuale per uso futuro. Qualora il dispositivo fosse affidato a terzi, assicurarsi di consegnare anche questo manuale d'uso.
3. Utilizzare l'apparecchio soltanto per l'uso a cui è destinato ed esclusivamente in ambienti chiusi.
4. In caso di uso improprio e inadeguato la garanzia decade.
5. Prima del primo utilizzo verificare che il tipo di corrente e la tensione di rete siano compatibili con i valori indicati sulla targhetta del prodotto.
6. Questo apparecchio non è progettato per essere utilizzato da persone (bambini compresi) con abilità fisiche, sensoriali o mentali ridotte o senza esperienza e/o con scarse conoscenze. Fa eccezione il caso in cui il dispositivo venga utilizzato sotto la supervisione di una persona esperta che abbia consultato prima le seguenti istruzioni d'uso.

1. PERICOLO DI FOLGORAZIONE! Evitare di cimentarsi in riparazioni fai da te. Se l'apparecchio non funziona correttamente, rivolgersi per la riparazione esclusivamente a personale qualificato.
2. Esaminare regolarmente la spina e il cavo d'alimentazione. Se il cavo di rete risulta danneggiato, affidarne la sostituzione al produttore, al Servizio Clienti o a una persona con le stesse qualifiche.
3. Non calpestare o piegare il cavo, non schlacclarlo contro spigoli taglienti e tenerlo lontano da superfici calde e fiamme.
4. ATTENZIONE: PERICOLO DI MORTE! Non immergere il dispositivo in acqua o altri liquidi durante l'utilizzo o le operazioni di pulizia.
   II. Non aprire in nessun caso l'alloggiamento.
5. Non guardare il radiatore quando è acceso.
6. Il dispositivo raggiunge temperature molto elevate. Dopo il funzionamento, il dispositivo necessita di un certo periodo di tempo per raffreddarsi. Non toccare le parti calde del dispositivo.

DETTAGLI TECNICI

Nome del prodotto LAMPADA A INFRAROSSI PER L'ESSICCAZIONE DI VERNICI
Modello IR-DRYER3000.2 IR-DRYER3000.1 IR-DRYER2000.1 IR-DRYER2000.2 IR-DRYER1000
Tensione in ordata [V]cFrequenza [Hz]	230~150
Potenza nominale [W]	3 x 1100	3 x 1100	2 x 1100	2 x 1100	1100
Durata [min]	0-99	0-99	0-99	0-60	0-60
Temperatura [°C]	40-100°	40-100	40-100°	40-100°	40-100°
Regolazione della temperatura	SIc	SI	SIc	SIc	SIc
Peso [kg]	47	48	39	15	14

* La temperatura dipende dalla distanza della lampada dalla superficie da lavorare.

CAMPO DI APPLICAZIONE

La lampada a infrarossi serve a essiccare tutti i tipi di sostanze utilizzate per la riparazione di carrozzerie. L'utente è il solo e unico responsabile del danni causati da un utilizzo improprio del dispositivo.

OPERAZIONI DA EFFETTUARE PRIMA DEL PRIMO UTILIZZO

Al ricevimento della merce, aprire il pacco per controllare che tutti i componenti siano presenti. Nel caso in cui l'imballaggio risultasse danneggiato, contattare entro tre giorni sia il corriere incarlcato di effettuare la spedizione, sia il venditore. Documentare quanto più dettagliatamente possibile gli eventuali danni riscontrati. Non capovolgere il pacco e il suo contenuto! Qualora il pacco dovesse essere ulteriormente trasportato, assicurarsi di mantenerlo dritto e stabile.

SMALTIMENTO DELL'IMBALLAGGIO

Conservare l'imballaggio (cartone, bande di plastica e polistirolo) per proteggere adeguatamente l'attrezzatura nel caso in cui fosse necessario mandarla in assistenza!

MONTAGGIO DEL DISPOSITIVO

Il dispositivo deve essere posto su una superficie asciutta e stabile e in posizione eretta, in modo tale che non si sposti durante l'utilizzo. Posizionare il dispositivo su una superficie in grado di sopportare sia il suo peso, sia quello del suo contenuto. Posizionare l'apparecchio in maniera tale da poter interrompere in qualsiasi momento il collegamento alla corrente. Assicurarsi che la fonte di corrente corrisponda ai requisiti descritti sulla targa di identificazione del dispositivo. Prima di accendere il dispositivo, smontare tutti gli elementi e pulirli.

COME FUNZIONA L'APPARECCHIO? REGOLE BASE

Descrizione del dispositivo 1. Lampata 2. Braccio 3. Sostegna telescopico 4. Interruatore 5. Leva 6. Asta di sostegno 7. Base 8. Ruote

DESCRIZIONE DEL PANNELLO DI CONTROLLO

IR-DRYER3000.2

I. Durata
2. Impostazione della durata - "+"
3. Imposazione della durata - "
4. Regolazione della lavorale
4. Regu 5. Saur
6. Stop

IR-DRYER3000.1

I. Durata
2. Temperature
3. Modalità pulsazione
4. Modalità costante
5. Impostazione della durara - "+"
6. Impostazione della temperatura = "+"
7 Start
B. Stop
9. Regolazione del radiatore: Radiatore I
10. Regolazione del radiatore: Radiatore 2
11. Regolazione del radiatore: Radiatore 3

IR-DRYER2000.1

1 2 3 5 7 9 11 13 4 6 8 10 12 14

I. Voltmetro
2. Duara
3. Impostrazione della durata = "+"
4. Impostrazione della durata = "-"
5/6. Scolta del radiatore
7. Modalità di lavoro: ANTIRUGGINE - PRIMA MANO (RUST PROOF PRIMER)
B. Modalirà di lavoro: PRIMA MANO (PRIMER)
9. Modalità di lavoro: PRIMO STRATO - STUCCO (PRIMARY FILLER)
10. Modalità di lavoro: INDURIMENTO DELLA FINITURA (TOP COAT)
II. Modalità di lavoro: STUCCO (SECONDA MANO) (SECONDARY FILLER)
12. Modalità di lavoro: SMALTO
13. Start
14. Stop

FUNZIONAMENTO

I. Montare e collocare il dispositivo come indicato.
2. Allacciare il dispositivo alla corrente e accenderlo.
3. Impostare la durata con i tasti.
4. Con i modelli IR-DRYER3000.I e IR-DRYER2000.I è possibile regolare la temperatura.
5. Scegliere il radiatore che si desidera utilizzare.
6. Una volta impostato correttamente il dispositivo, attivarlo premendo Start. Il tasto Stop arresta il funzionamento. Alla fine dei lavori, spegnere il dispositivo e scollegarlo dalla corrente.
Per regolare la posizione delle lampade, utilizzare la leva. Per regolare l'angolazione delle lampade, allentare le leve su encrambi i lati. Sistemare le lampade all'angolazione desiderata e riavvitare.

Descrizione del dispositivo

I. Radiatore
2 Asta di sostegno
3. Base
4. Ruote

DESCRIZIONE DEL PANNELLO DI CONTROLLO

I. Montare e collocare il dispositivo come indicato.
2. Allacciare il dispositivo alla corrente e accenderlo.
3. Impostare la durata con i tasti.
4. Alla fine del lavori, spegnere il dispositivo e scollegarlo dalla corrente.

MONTAGGIO DEL DISPOSITIVO

Montare il dispositivo come sotto indicato.

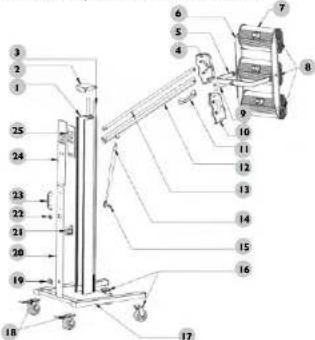

NUMERO DESCRIZIONE		NUMERO DESCRIZIONE
1 Asta verticale		13 Braccio superiore
2 Copertura superiore		14 Sostegno telescopico
3 Assicella in plastica		15 Blocco del sostegno
4 Raccordo sinistro		16 Ruote anteriori
5 Staffa		17 Base
6 Morsettiera a listello		18 Ruote posteriori con freno
7 Involucro della lampada		19 Flangia
8 Leva in plastica e regolazione dell'angolatura		20 Copertura
		21 Trasformatore
9 Raccordo		22 Interruttore
10 Raccordo destro		23 Maniglia
11 Impugnatura		24 Copertura
12 Braccio inferiore		25 Quadro di distribuzione

CAMBIO DELLE LAMPADE

I. Staccare l'involucro

2. Togliere la griglia di protezione

3. Rimuovere la copertura da entrambi i lati dell'involucro.

4. Rimuovere gli elementi laterali dell'involucro.

6. Infine, riattaccare l'involucro al corpo del dispositivo.

TRASPORTO E STOCCAGGIO

Durante il trasporto proteggere l'apparecchio da eventuali urti e possibili ribaltamenti, assicurandosi di proteggere la parte superiore. Conservare l'apparecchio in un luogo ben ventilato, asciutto e privo di gas corrosivi.

PULIZIA E MANUTENZIONE

• Scollegare il dispositivo dalla corrente prima delle operazioni di pulizia e quando non viene utilizzato.
• Per la pulizia delle superfici, impiegare solo sostanze non corrosive.
• Dopo aver compluto le operazioni di pulizia, lasciare asciugare tutti i componenti prima di utilizzare nuovamente il dispositivo.
• Conservare l'apparecchio in un luogo fresco e asciutto, e lontano dall'esposizione diretta ai raggi solari.
• Non bagnare l'apparecchio!

REGOLARE MANUTENZIONE DEL DISPOSITIVO

Verificare regolarmente che le componenti del dispositivo non presentino danni. In tal caso non utilizzare il dispositivo. Rivolgersi immediatamente al proprio rivenditore per la riparazione dell'apparecchiatura.

Cosa fare in caso di problemi?

Contattare il venditore, fornendo le seguenti informazioni:

• Numero di fattura e numero di serie (quest'ultimo viene riportato sulla targhetta del dispositivo)
  • Se possibile, fornire una foto del pezzo difettoso
• Per permettere al Servizio Clienti di individuare e risolvere il problema, descrivere nel modo più preciso possibile il difetto riscontrato. Più dettagliate sono le informazioni fornite, maggiore è l'aiuto che il Servizio Clienti può offrire!

ATTENZIONE: Non smontare mai l'apparecchio senza l'autorizzazione del Servizio Clienti. La manomissione dell'apparecchio comporta la decadenza della garanzia.
