1 CONOSCERE IL PRODOTTO

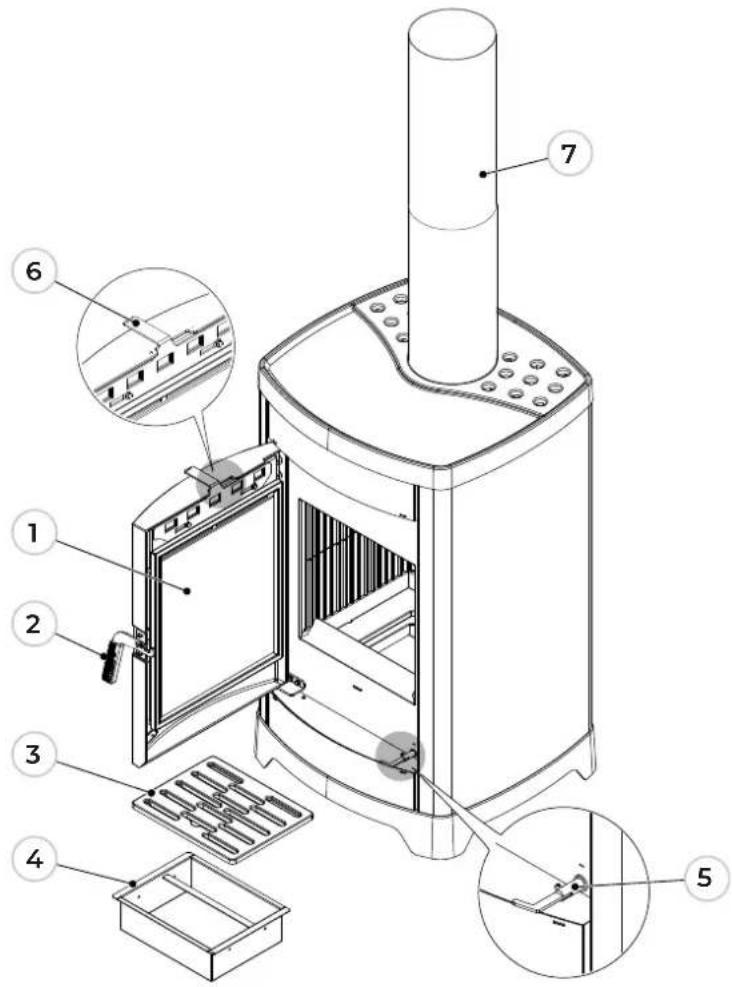

1.1 Componenti principali

1 Porta

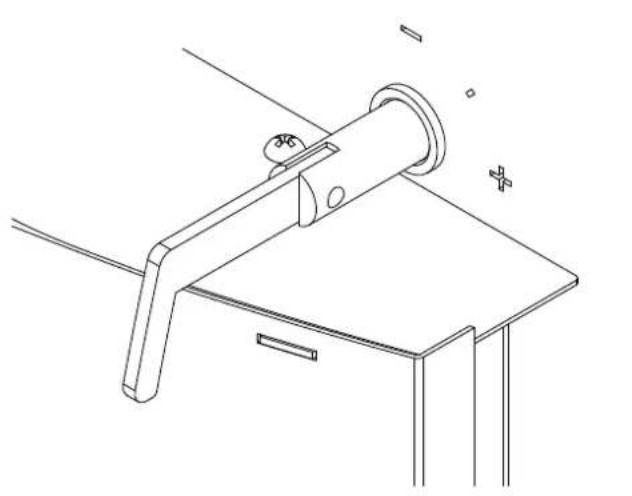

2 Maniglia di apertura porta
3 Griglia focolare
4 Cassetto cenere
5 Regolazione aria comburente
6 Regolazione aria pulizia vetro
7 Uscita fumi
8 Ingresso aria comburente

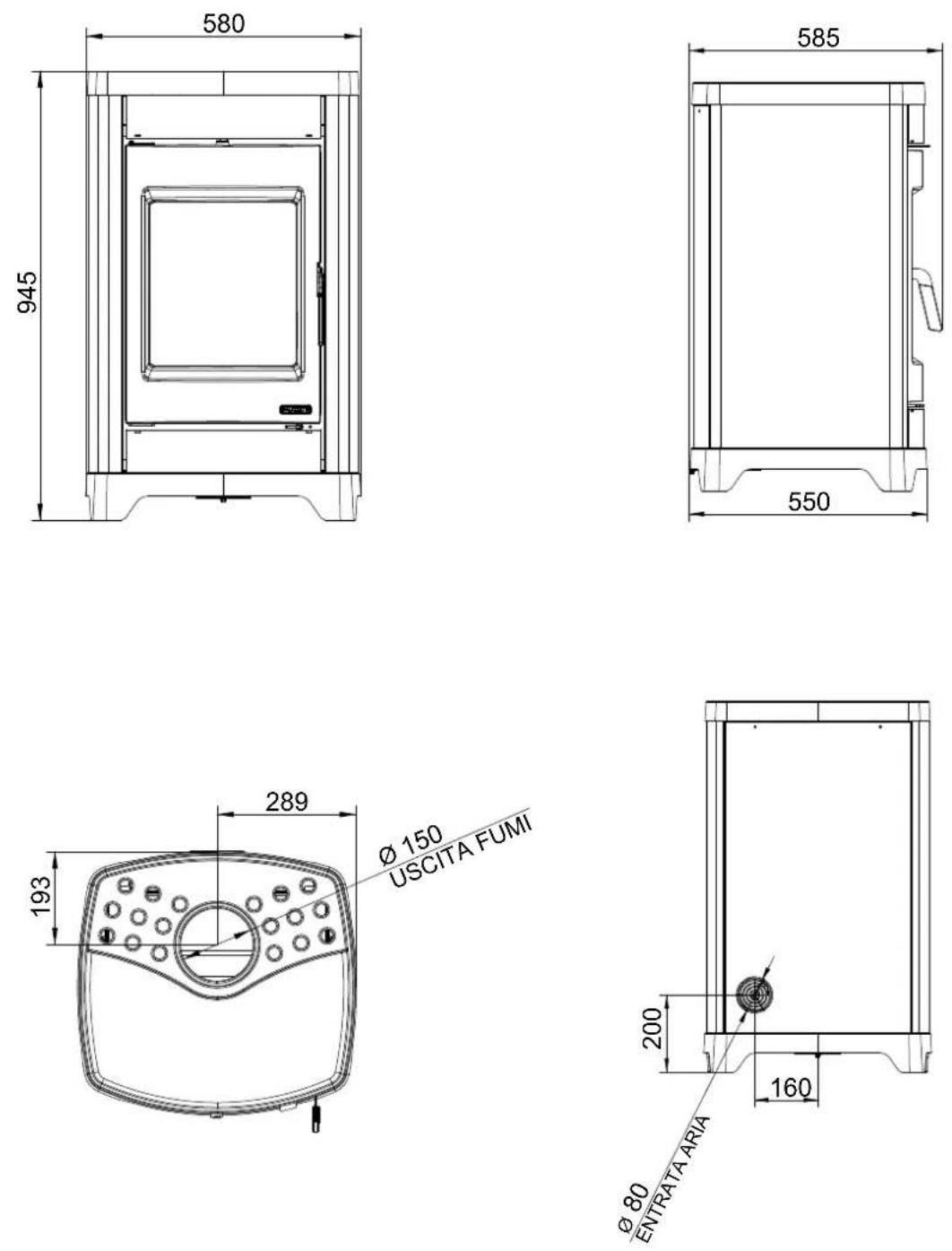

1.2 Dimensioni

Figura 2

1.3 Caratteristiche tecniche

Par. Descrizione UM			Charlotte 6T	Charlotte 10G	Charlotte 10T
P_nom	Potenza termica nominale	kW	6.3	10.4
_nom	Efficienza dell'apparecchio alla potenza termica nominale % 83 85
_s	Efficienza del riscaldamento stagionale dell'apparecchio alla potenza termica nominale	% 73 75
EEI	Indice di efficienza energetica, espresso come numero intero		110	113
CO_nom (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica nominale	mg/m ^3	1270	647
NO_xnom (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica nominale	mg/m ^3	95 90
OCG_nom (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica nominale	mg/m ^3	80	30
PM_nom (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica nominale	mg/m ^3	16	10
p_nom	Tiraggio dei fumi alla potenza termica nominale	Pa		12
E	Tensione di alimentazione	V		230
f	Frequenza di alimentazione	Hz		50
T_snom	Temperatura di uscita del gas di scarico alla potenza termica nominale	°C	233	278
T_class	Classificazione del camino in conformità alla norma di riferimento			400
_fg nom	Flusso di massa del gas di scarico alla potenza termica nominale	g/s	6.1	6.7
	CO_2	%	8	11.62
	Massimo tiraggio consentito canna fumaria	Pa		20
	Minimo tiraggio consentito canna fumaria	Pa		8
	Tiraggio minimo per dimensionamento del camino	Pa		0.0
	Peso	kg	175	150	175
	Stufa adatta per locali non inferiori a	m ^3	30 50
	Diametro uscita fumi	mm		150
	Combustibile	-		Legna
	Diametro presa d'aria esterna	mm	100	110

Le prestazioni per versione 6 kW di cui alle caratteristiche tecniche sono ottenute con pulizia vetro aperta a metà e col registro aria primaria in posizione di chiusura (Figura 3) e con la legna posizionata come in Figura 5.

Le prestazioni per la versione 10 kW di cui alle caratteristiche tecniche sono ottenute con pulizia vetro aperta a metà e aria primaria come illustrato in Figura 4 e con la legna posizionata come in Figura 6.

1.3.1 Distanze minime di sicurezza

Par. Descrizione UM			Charlotte 6T Charlotte 10G Charlotte 10T
d_R	Distanze minime dalla parte posteriore da materiale combustibile mm 400
d_s	Distanze minime dai lati da materiale combustibile mm 600
d_c	Distanze minime dall'alto verso il materiale combustibile mm		1000
d_p	Distanze minime dalla parte anteriore del materiale combustibile	mm	1200
d_F	Distanze minime perimetriche inferiori rispetto a materiali combustibile attorno al prodotto	mm	1500
d_L	Distanze minime perimetriche frontali rispetto a materiali combustibile attorno al prodotto	mm	1500

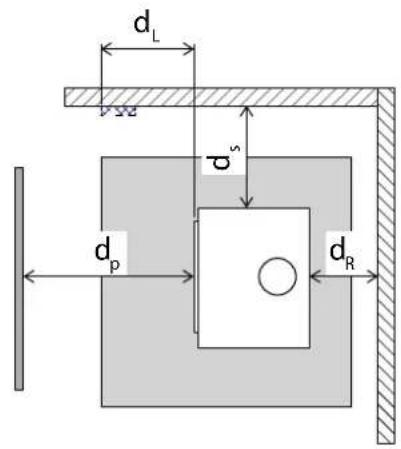

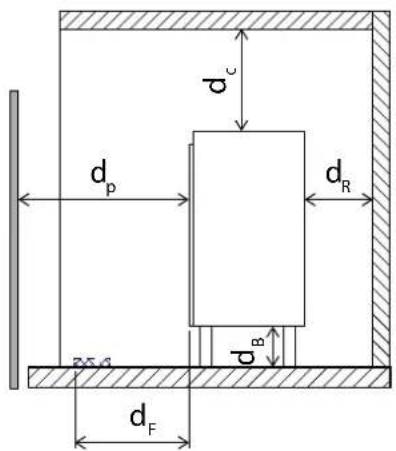

d_c d_p d_R d_B d_F

dL s p dp dR

Figura 7

2 VESTIZIONE

2.1 Smontaggio e montaggio della vestizione

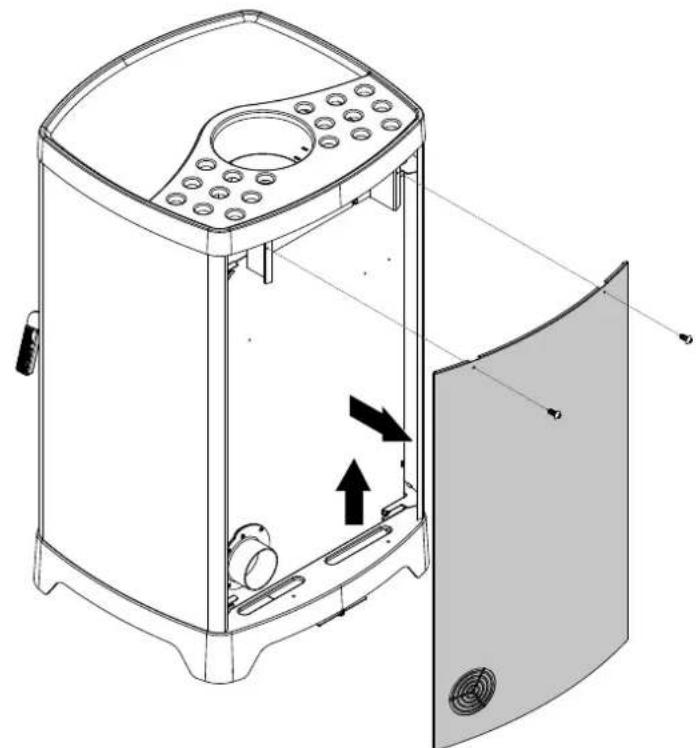

2.1.1 Smontaggio schienale

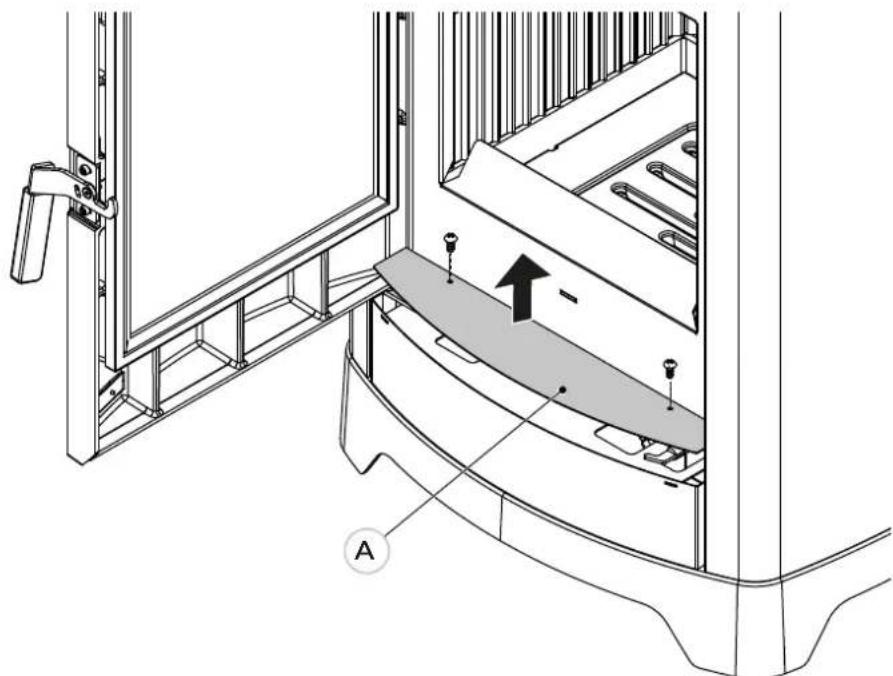

2.1.2 Smontaggio frontalino inferiore

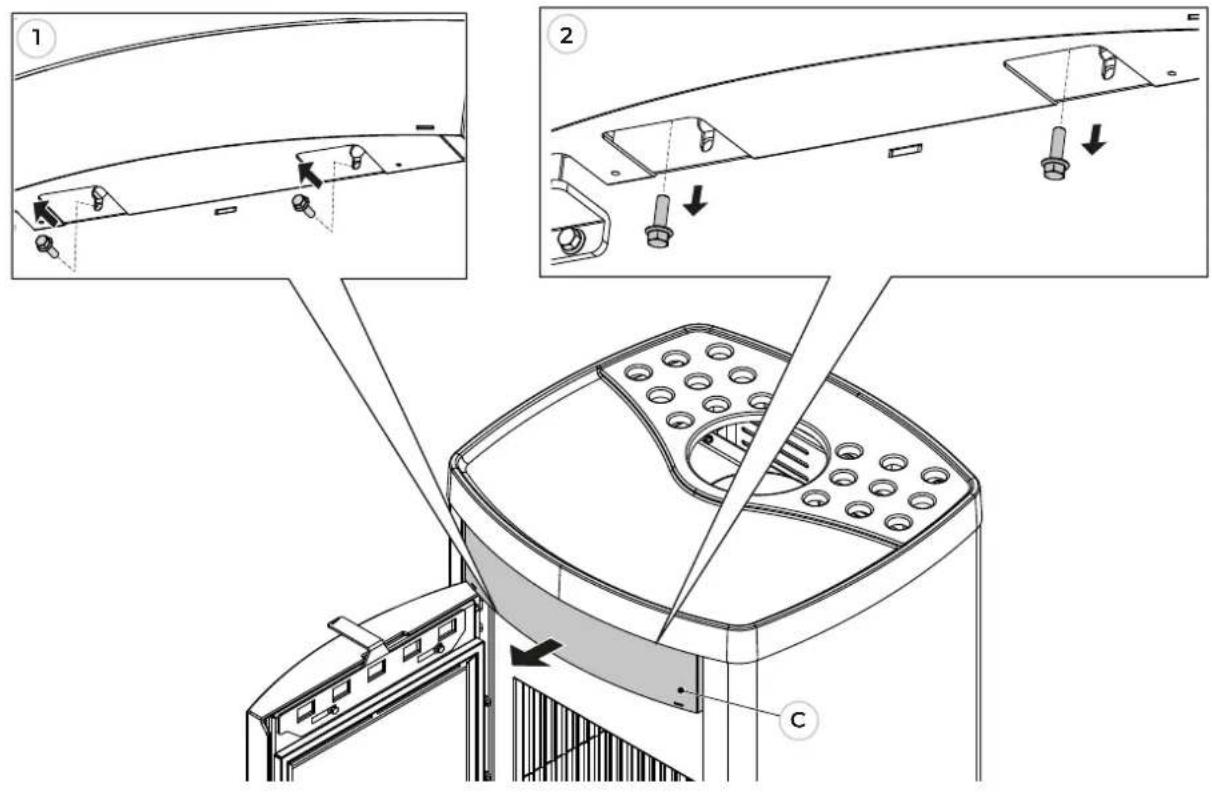

2.1.3 Smontaggio frontalino superiore

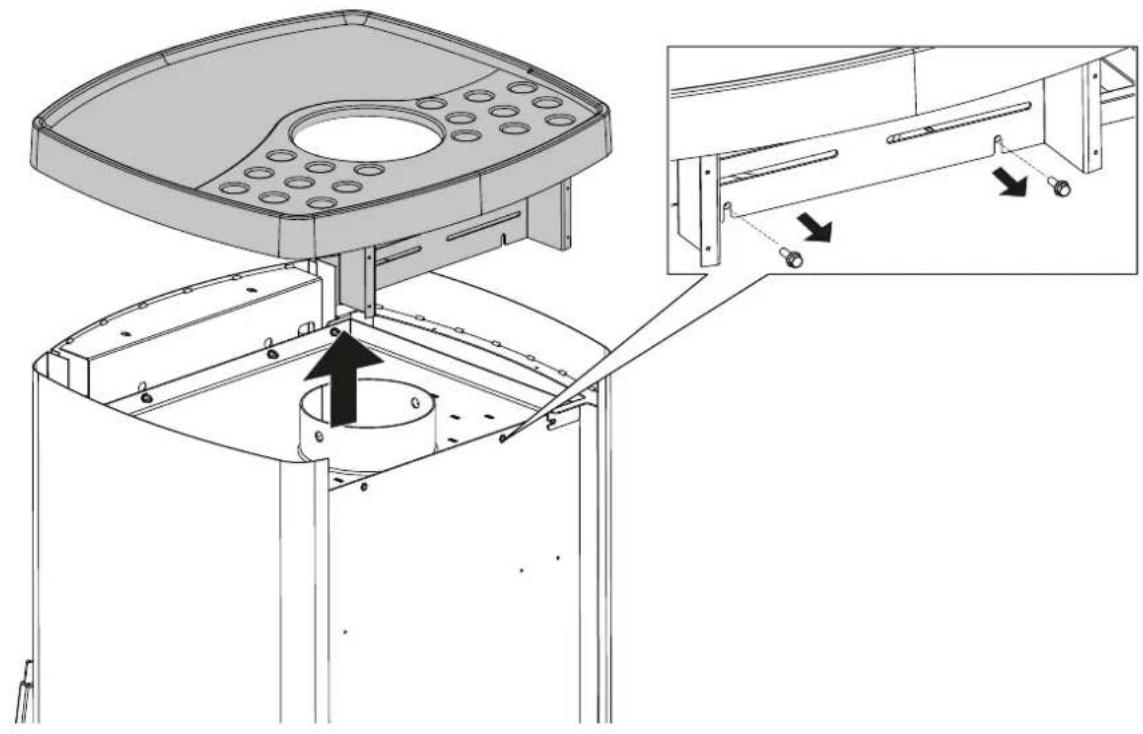

2.1.4 Smontaggio del top

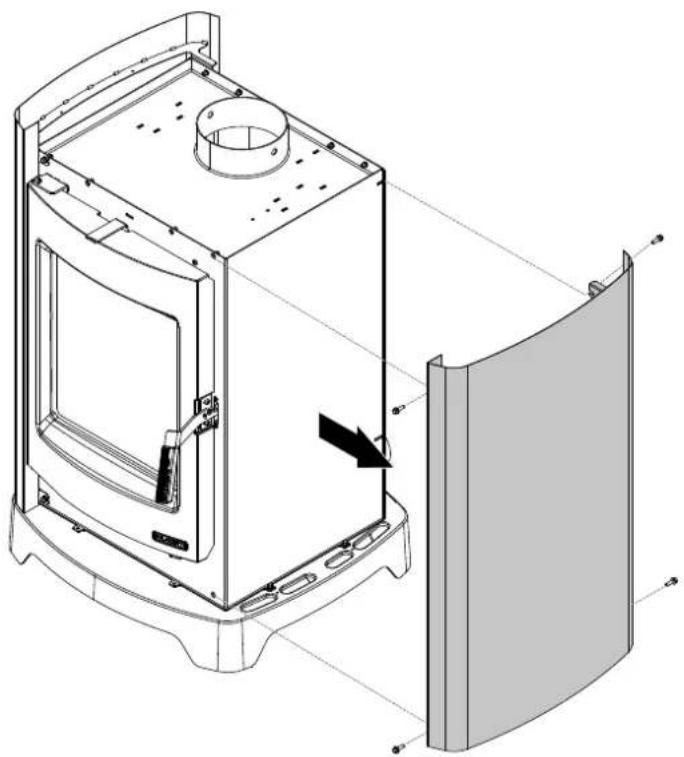

2.1.5 Smontaggio fianchi Lato destro

Per il montaggio è necessario procedere nell'ordine inverso a quanto riportato nelle figure di smontaggio.
