Marque	Palazzetti
Modèle	Charlotte 6T
Type de produit	Poêle à bois
Puissance thermique nominale	6,3 kW
Rendement	83 %
Combustible	Bois (bûches)
Alimentation électrique	230 V / 50 Hz
Poids	175 kg
Diamètre sortie des fumées	150 mm
Tirage minimum	8 Pa
Tirage maximum autorisé	20 Pa
Distance minimale arrière	400 mm
Distance minimale côtés	600 mm
Distance minimale haut	1000 mm
Distance minimale avant	1500 mm
Volume minimal de la pièce	30 m³
Réglage d'air	Air comburant et air de nettoyage vitre
Tiroir à cendres	Oui
Indice d'efficacité énergétique (IEE)	110
Émissions de CO (à 13% O₂)	1270 mg/m³

FOIRE AUX QUESTIONS - Charlotte 6T Palazzetti

Comment régler l'air comburant sur le Charlotte 6T ?

L'air comburant se règle à l'aide du réglage de l'air comburant situé sur le poêle. Pour les performances optimales, suivez les indications de la notice : pour la version 6 kW, l'air primaire doit être en position fermée et le nettoyage vitre mi-ouvert.

Quel type de bois utiliser avec ce poêle ?

Utilisez du bois sec (humidité inférieure à 20 %) de préférence de type hêtre, chêne ou bouleau. Évitez le bois traité, les résineux trop résineux ou les déchets.

Quelles sont les distances de sécurité minimales à respecter ?

Respectez les distances suivantes par rapport aux matériaux inflammables : arrière 400 mm, côtés 600 mm, haut 1000 mm, avant 1500 mm. Consultez la notice pour le schéma détaillé.

Comment nettoyer la vitre du poêle ?

Utilisez un nettoyant pour vitre de poêle ou un chiffon humide une fois le poêle froid. Le réglage de l'air de nettoyage de la vitre (position mi-ouverte pour les performances optimales) aide à réduire les dépôts.

Comment vider le tiroir à cendres ?

Le tiroir à cendres se trouve sous la grille du foyer. Attendez que les cendres soient froides, puis retirez-le et videz-le dans un récipient métallique. Ne jetez pas les cendres chaudes.

Quel est le tirage nécessaire pour ce poêle ?

Le tirage minimal est de 8 Pa et le maximal de 20 Pa. Un tirage correct garantit une combustion efficace. Faites vérifier votre conduit de cheminée par un professionnel.

Puis-je utiliser le poêle en cas de panne de courant ?

Oui, le Charlotte 6T est un poêle à bois non électrique pour son fonctionnement principal (pas de ventilateur). L'alimentation 230V sert uniquement pour des accessoires (non précisés). En cas de panne, le poêle fonctionne normalement.

Comment démonter l'habillage du poêle ?

Le démontage s'effectue dans l'ordre inverse du montage. Commencez par le panneau arrière, puis frontal inférieur, supérieur, et enfin les côtés. Consultez les figures de la notice pour les étapes précises.

Quelle est la puissance de ce poêle ?

La puissance thermique nominale est de 6,3 kW, suffisante pour chauffer une pièce d'au moins 30 m³ (volume).

Comment allumer le poêle correctement ?

Placez le bois comme indiqué dans la notice (Figure 5 pour version 6 kW). Ouvrez l'arrivée d'air, allumez le feu avec des allume-feu naturels. Refermez la porte et ajustez les réglages d'air une fois le feu bien établi.

MODE D'EMPLOI Charlotte 6T Palazzetti

Nous souhaitons avant tout vous remercier de la préférence que vous nous avez accordée en achetant notre produit et vous félicitions pour votre choix.

Afin de vous permettre de profiter au mieux de votre nouveau produit, nous vous invitons à suivre attentivement les instructions reportées dans cette notice.

1.1 Principaux composants ..... 31
1.2 Dimensions 32
1.3 Caractéristiques techniques ..... 33
1.3.1 Distances de sécurité minimales 34

2 HABILLAGE 35

2.1 Démontage et montage de l'habillage ..... 35
2.1.1 Démontage du panneau arrière 35
2.1.2 Démontage du panneau frontal inférieur....35
2.1.3 Démontage du panneau frontal supérieur ..... 36
2.1.4 Démontage du panneau supérieur....37
2.1.5 Démontage des côtés. 37

1.1 Principaux composants

1 Porte
2 Poignée d'ouverture de la porte
3 Grille du foyer
4 Tiroir à cendres
5 Réglage de l'air comburant
6 Réglage de l'air de nettoyage de la vitre
7 Sortie des fumées
8 Entrée de l'air comburant

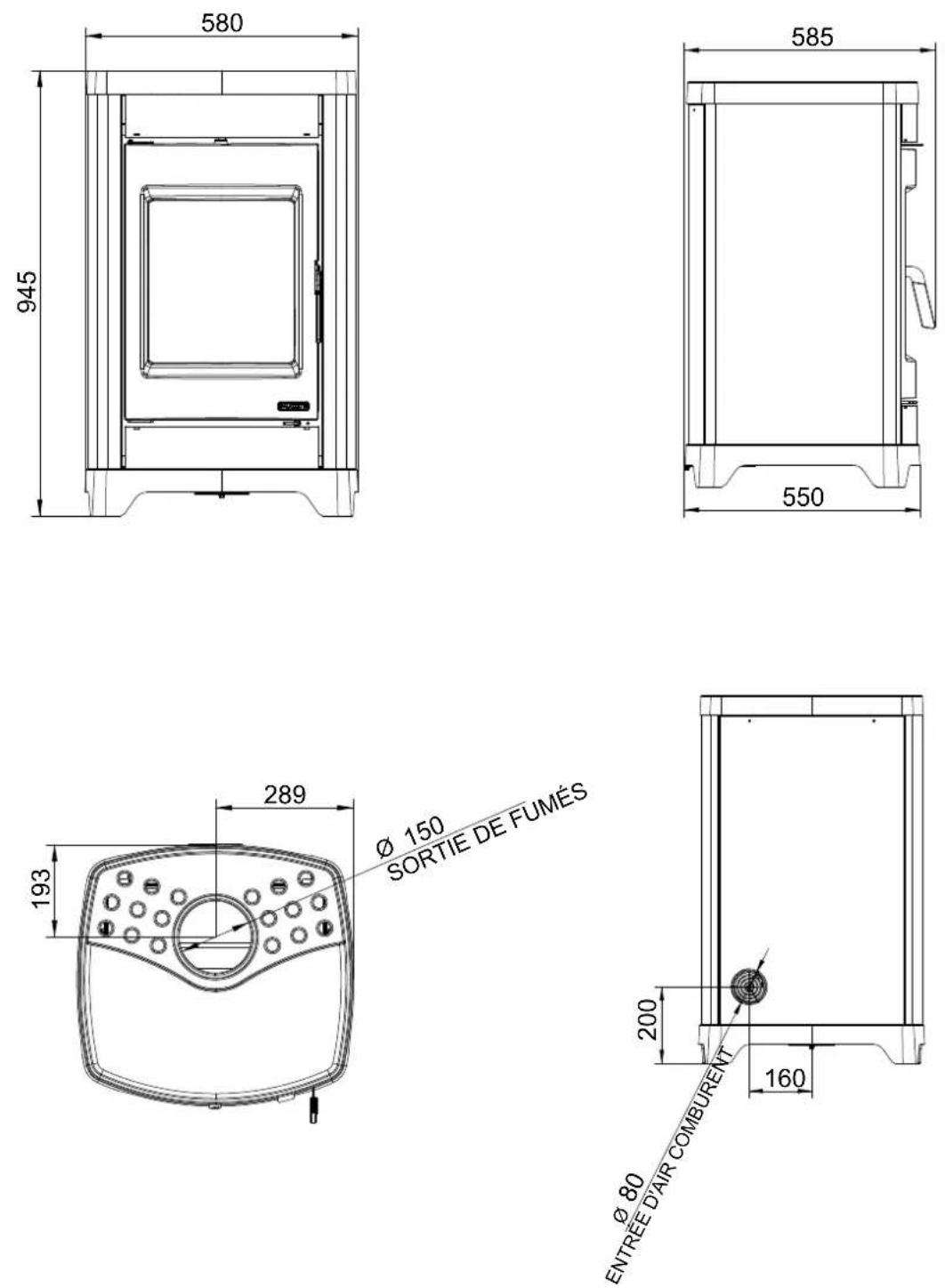

1.2 Dimensions

Figure 2

1.3 Caractéristiques techniques

Par. Description UM			Charlotte 6T	Charlotte 10G	Charlotte 10T
P_nom	Puissance thermique nominale	kW	6.3	10.4
_nom	Rendement de l'appareil à la puissance thermique nominale % 83 85
_s	Rendement saisonnier de l'appareil à la puissance thermique nominale	% 73 75
IEE	Indice d'efficacité énergétique, exprimé sous forme de nombre entier		110	113
CO_nom (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3	1270	647
NO_xnom (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3	95 90
OCG_nom (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3	80	30
PM_nom (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique nominale	mg/ m^3	16	10
p_nom	Tirage des fumées à la puissance thermique nominale	Pa		12
E	Tension d'alimentation	V		230
f	Fréquence d'alimentation	Hz		50
T_snom	Température de sortie du gaz d'échappement à la puissance thermique nominale	°C	233	278
T_class	Classification de la cheminée conformément à la norme de référence			400
_fg nom	Débit massique du gaz d'échappement à la puissance thermique nominale	g/s	6.1	6.7
	CO_2	%	8	11.62
	Tirage maximal autorisé par le conduit de cheminée	Pa		20
	Tirage minimal autorisé par le conduit de cheminée	Pa		8
	Tirage minimum pour dimensionnement du poêle	Pa		0.0
	Poids	kg	175	150	175
	Poêle adapté pour les pièces d'un volume minimal de	m^3	30 50
	Diamètre de sortie des fumées	mm		150
	Combustible	-		Bois
	Diamètre de la prise d'air extérieure	mm	100	110

Les performances de la version 6 kW indiquées dans les spécifications techniques sont obtenues avec le nettoyage des vitres à moitié ouvert et le registre d'air primaire en position fermée (Figure 3) et avec le bois placé comme dans Figure 5.

Les performances de la version 10 kW indiquées dans les spécifications techniques sont obtenues avec le nettoyage des vitres à moitié ouvert et l'air primaire tel qu'indiqué en Figure 4 et avec le bois placé comme dans Figure 6.

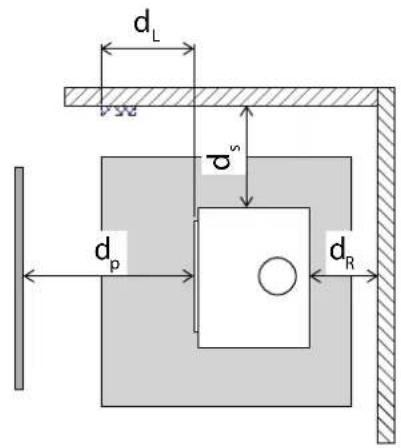

1.3.1 Distances de sécurité minimales

Par. Description UM		Charlotte 6T Charlotte 10G Charlotte 10T
d_R	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 400
d_s	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 600
d_c	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 1000
d_p	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 1200
d_F	Distances périphériques inférieures minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_L	Distances périphériques frontales minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500

Figure 7

2 HABILLAGE

2.1 Démontage et montage de l'habillage

2.1.1 Démontage du panneau arrière

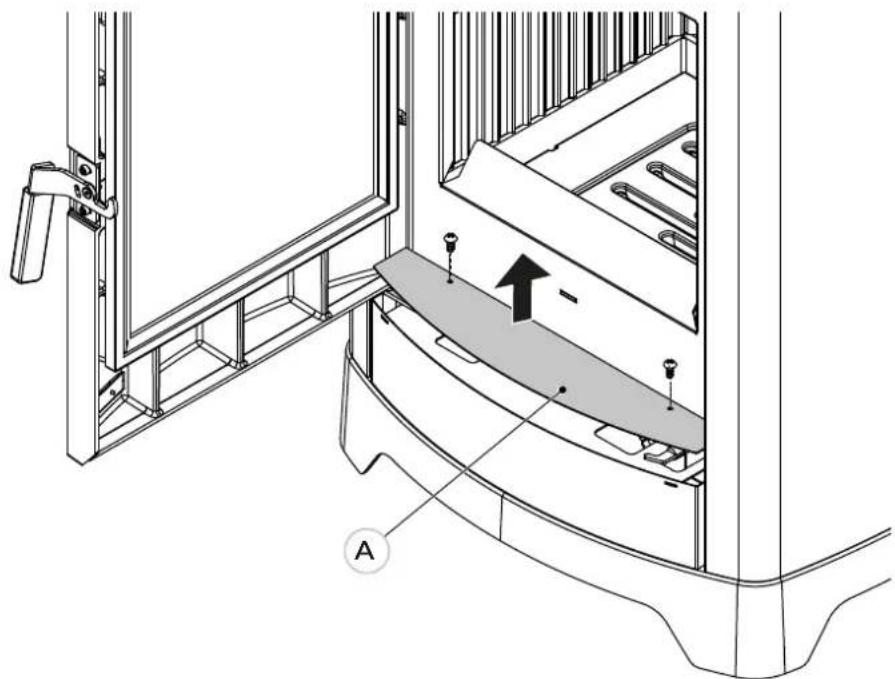

2.1.2 Démontage du panneau frontal inférieur

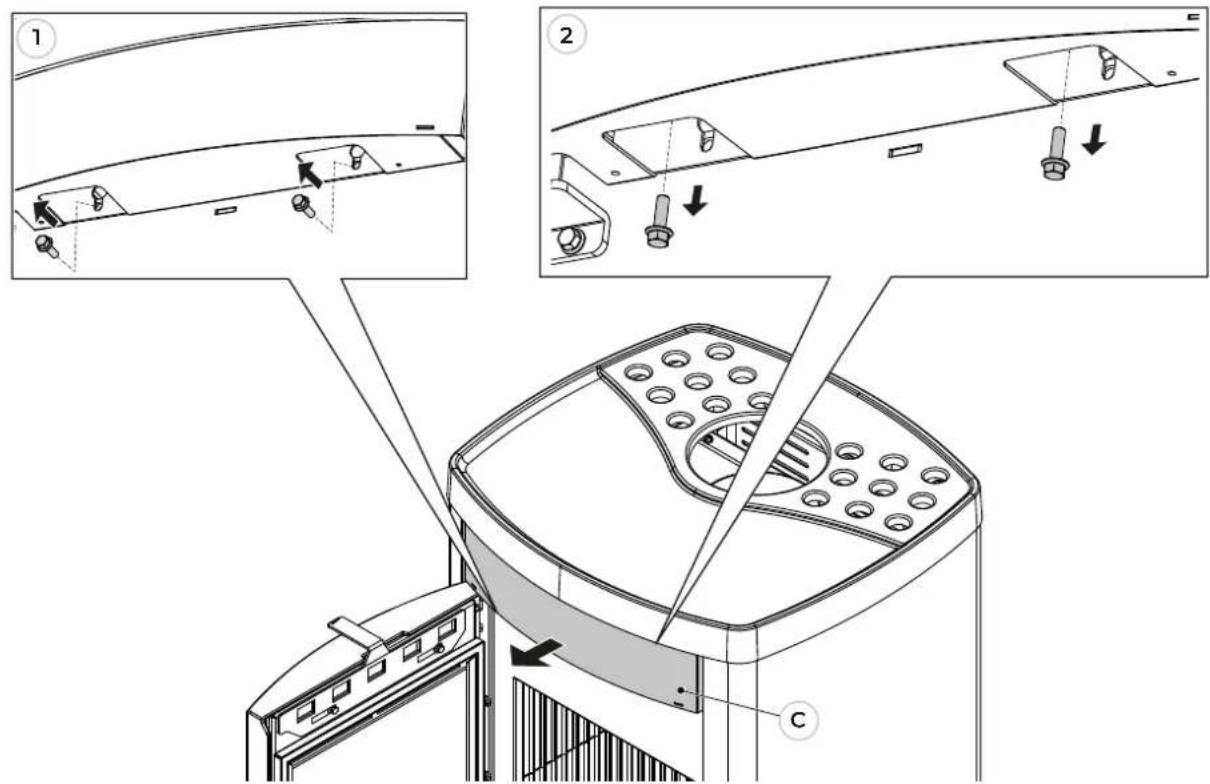

2.1.3 Démontage du panneau frontal supérieur

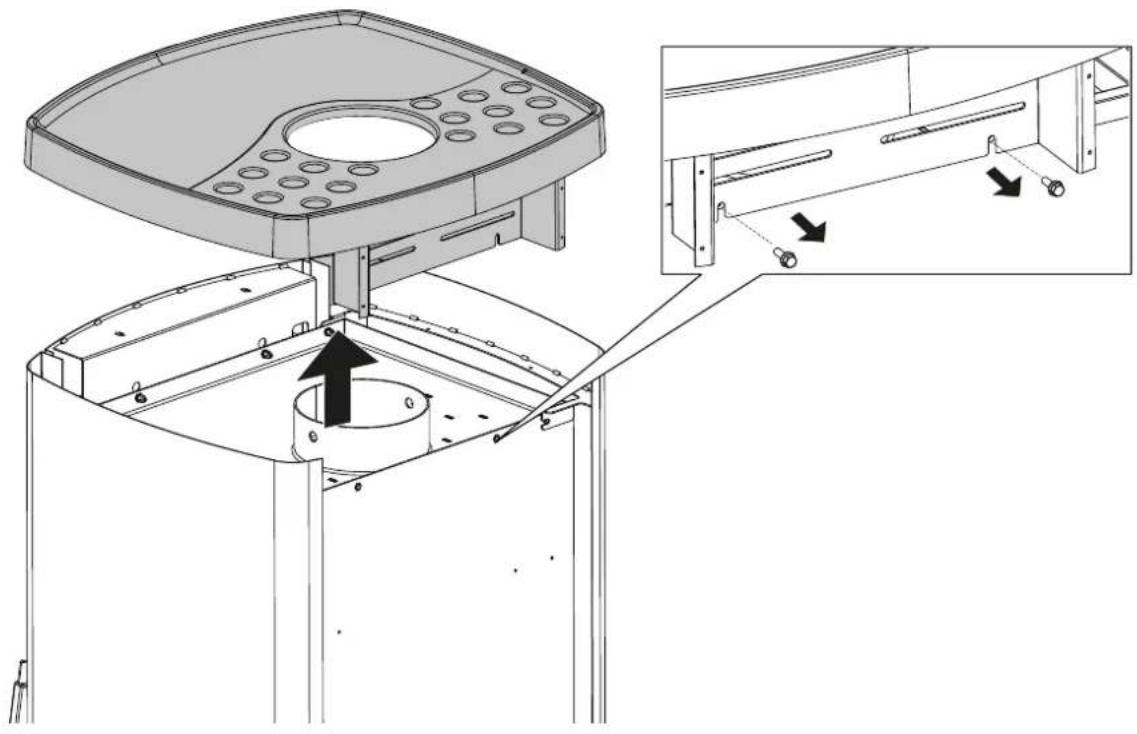

2.1.4 Démontage du panneau supérieur

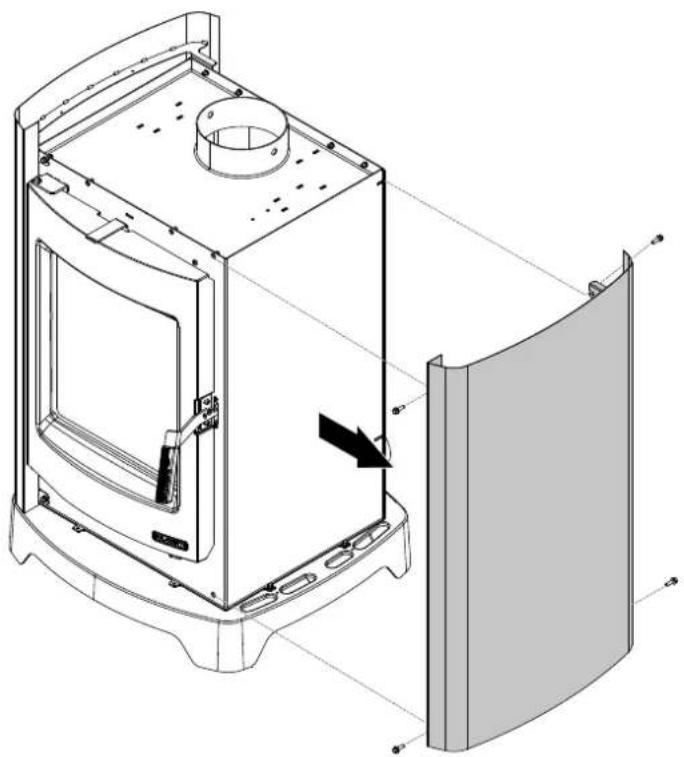

2.1.5 Démontage des côtés Côté droit

Pour le montage, il faut procéder dans l'ordre inverse à celui illustré sur les figures de démontage.
