MANUAL DE USUARIO Charlotte 6T Palazzetti

Deseamos agradecerle por la preferencia que nos ha otorgado adquiriendo nuestro producto y lo felicitamos por su elección.

Para el mejor uso de su producto, lo invitamos a leer con atención cuanto se describe en el presente manual.

Dragi kupče,

Prije svega želimo Vam se zahvaliti na preferenciji koju ste nam dali kupnjom našeg proizvoda i čestitamo Vam na izboru.

1 INFORMACIÓN DEL PRODUCTO 40

1.1 Componentes principales ..... 40
1.2 Medidas....41
1.3 Características técnicas. 42
1.3.1 Distancias mínimas de seguridad....43

2 REVESTIMIENTO 44

2.1 Desmontaje y montaje del revestimiento....44
2.1.1 Desmontaje de la trasera....44
2.1.2 Desmontaje del panel frontal inferior 44
2.1.3 Desmontaje del panel frontal superior....45
2.1.4 Desmontaje de la tapa 46
2.1.5 Desmontaje de los laterales....46

1 INFORMACIÓN DEL PRODUCTO

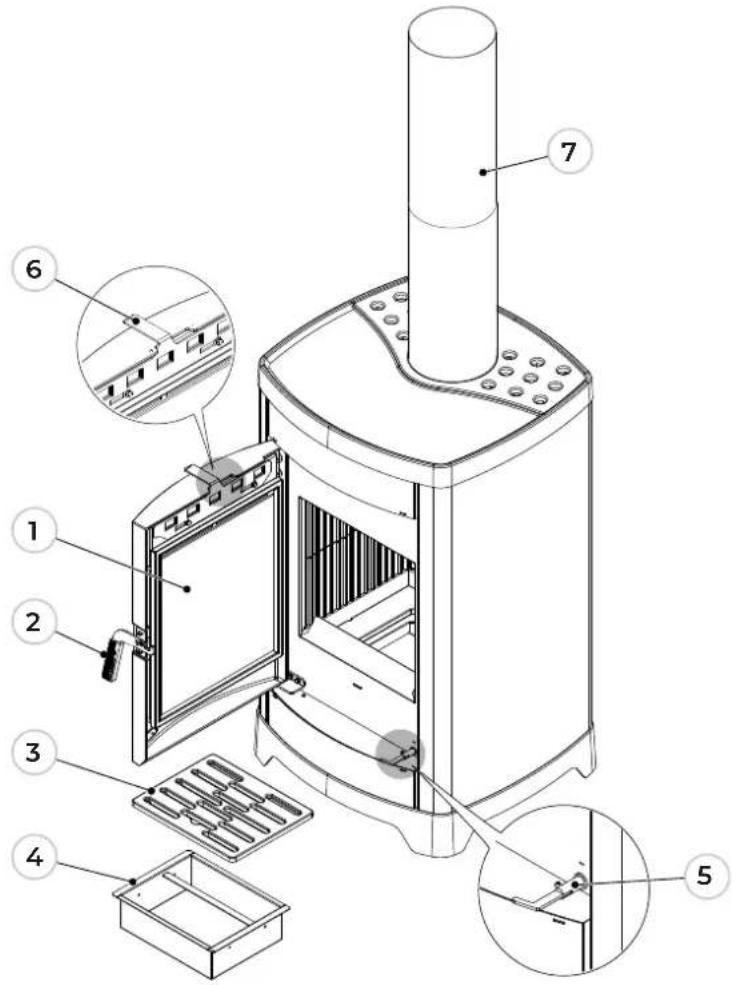

1.1 Componentes principales

1 Puerta
2 Manilla de apertura de la puerta
3 Parrilla del hogar
4 Cajón de la ceniza
5 Ajuste de aire comburente
6 Ajuste de aire de limpieza del cristal
7 Salida de humos
8 Entrada de aire comburente

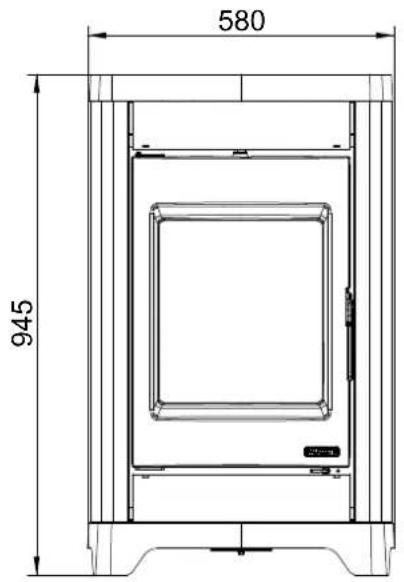

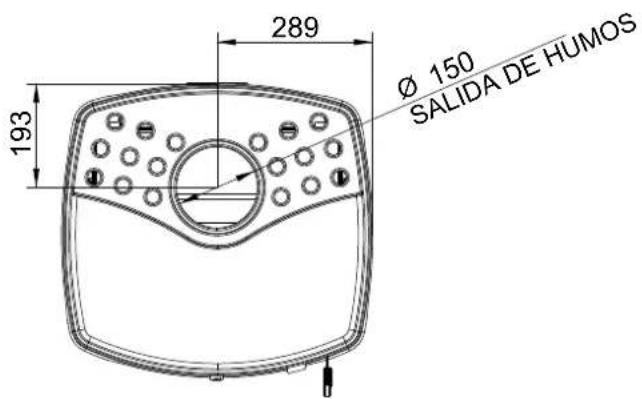

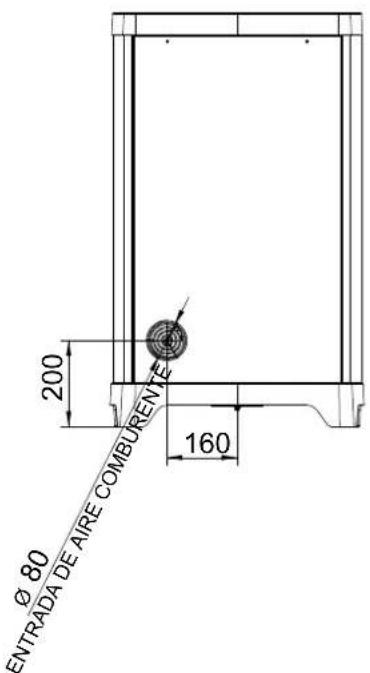

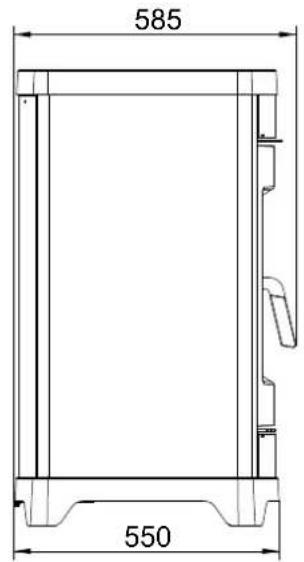

1.2 Medidas

580 945

585 550

289 Ø 150 SALIDA DE HUMOS 193

200 Ø 80 ENTRADA DE AIRE COMBURENTE 160

Figura 2

1.3 Características técnicas

Par. Descripción UM			Charlotte 6T	Charlotte 10G	Charlotte 10T
P_nom	Potencia térmica nominal	kW	6.3	10.4
_nom	Eficiencia del aparato a la potencia térmica nominal % 83 85
_s	Eficiencia de la calefacción estacional del aparato a la potencia térmica nominal	% 73 75
EEI	Índice de eficiencia energética, expresado como número entero		110	113
CO_nom (13% O_2 )	Emisión de CO al 13% de oxígeno a la potencia térmica nominal	mg/m3	1270	647
NO_xnom (13% O_2 )	Emisión de NOx al 13% de oxígeno a la potencia térmica nominal	mg/m3	95 90
OCG_nom (13% O_2 )	Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica nominal	mg/m3	80	30
PM_nom (13% O_2 )	Emisión de partículas al 13% de oxígeno a la potencia térmica nominal	mg/m3	16	10
p_nom	Tiro de los humos a la potencia térmica nominal	Pa		12
E	Tensión de alimentación	V		230
f	Frecuencia de alimentación	Hz		50
T_snom	Temperatura de salida del gas de evacuación a la potencia térmica nominal	°C	233	278
T_class	Clasificación de la chimenea con arreglo a la norma pertinente			400
_fg nom	Caudal másico del gas de evacuación a la potencia térmica nominal	g/s	6.1	6.7
	CO_2	%	8	11.62
	Tiro máximo admitido en el humero	Pa		20
	Tiro mínimo admitido en el humero	Pa		8
	Tiro mínimo para el dimensionamiento de la chimenea	Pa		0.0
	Peso	kg	175	150	175
	Estufa adecuada para locales no inferiores a	m3	30 50
	Diámetro de la salida de humos	mm		150
	Combustible	-		Leña
	Diámetro de la toma de aire exterior	mm	100	110

Las cifras de rendimiento para la versión de 6 kW en las especificaciones técnicas se obtienen con la limpieza del cristal medio abierta y el registro de aire primario en posición cerrada (Figura 3) y con la leña colocada como en Figura 5.

Las cifras de rendimiento de la versión de 10 kW que figuran en las especificaciones técnicas se han obtenido con la limpieza del cristal medio abierta y el aire primario como se muestra en Figura 4 y con la leña colocada como en Figura 6.

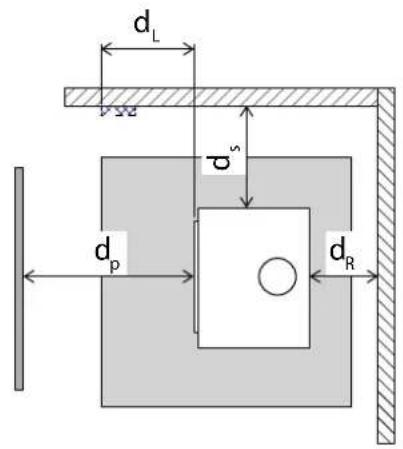

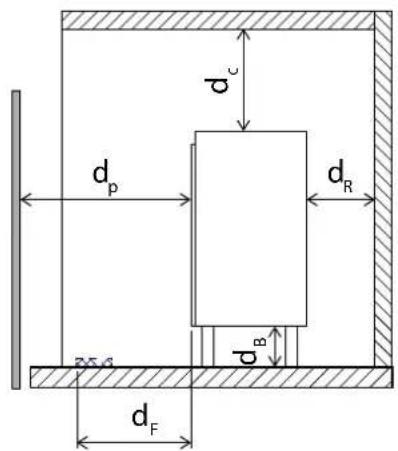

1.3.1 Distancias mínimas de seguridad

Par. Descripción UM			Charlotte 6T Charlotte 10G Charlotte 10T
d_R	Distancias mínimas por detrás respecto a material combustible mm 400
d_s	Distancias mínimas por los lados respecto a material combustible mm 600
d_c	Distancias mínimas por arriba respecto a material combustible mm 1000
d_p	Distancias mínimas por delante respecto a material combustible	mm	1200
d_F	Distancias mínimas perimetrales inferiores respecto a material combustible alrededor del producto	mm	1500
d_L	Distancias mínimas perimetrales frontales respecto a material combustible alrededor del producto	mm	1500

d_c d_p d_R d_B d_F

dL s dp dR

Figura 7

2 REVESTIMIENTO

2.1 Desmontaje y montaje del revestimiento

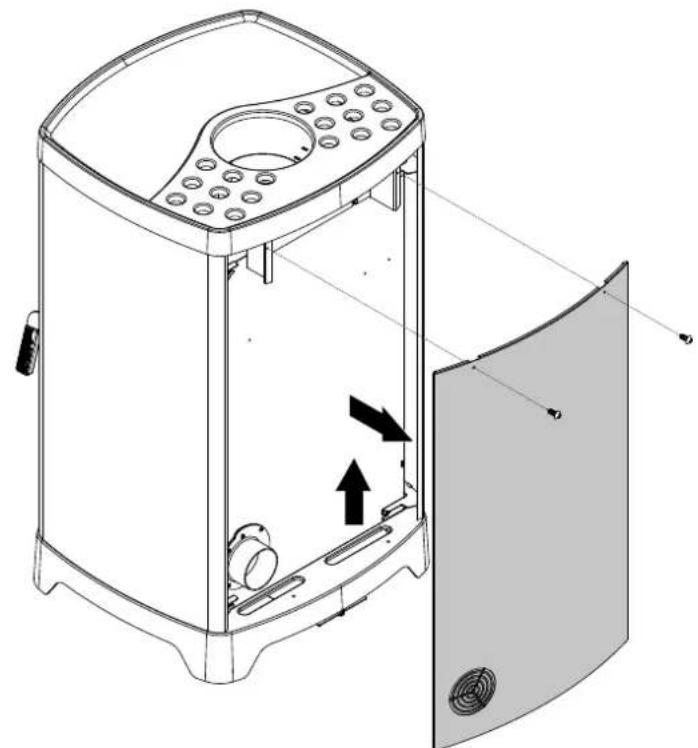

2.1.1 Desmontaje de la trasera

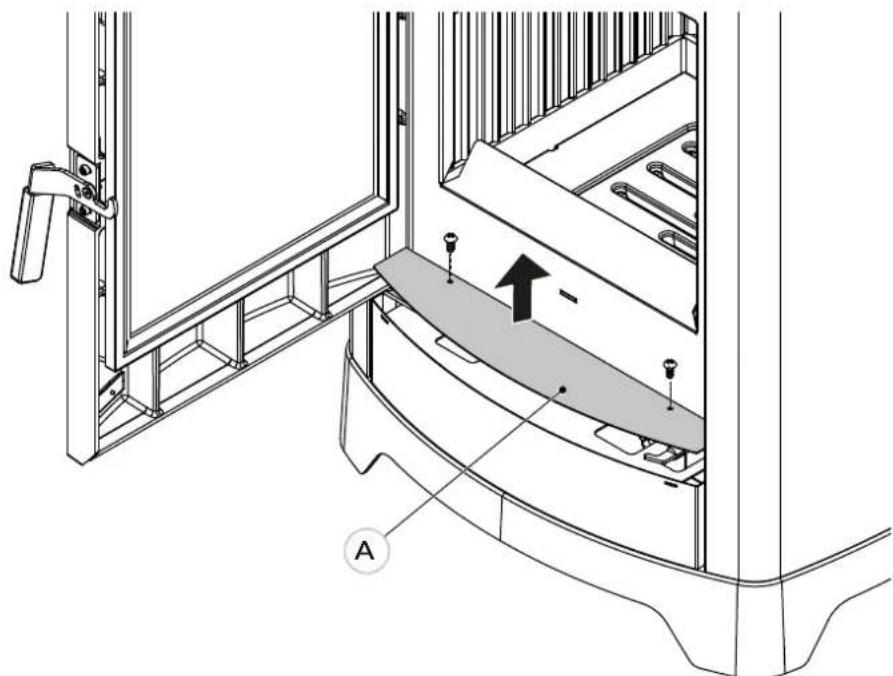

2.1.2 Desmontaje del panel frontal inferior

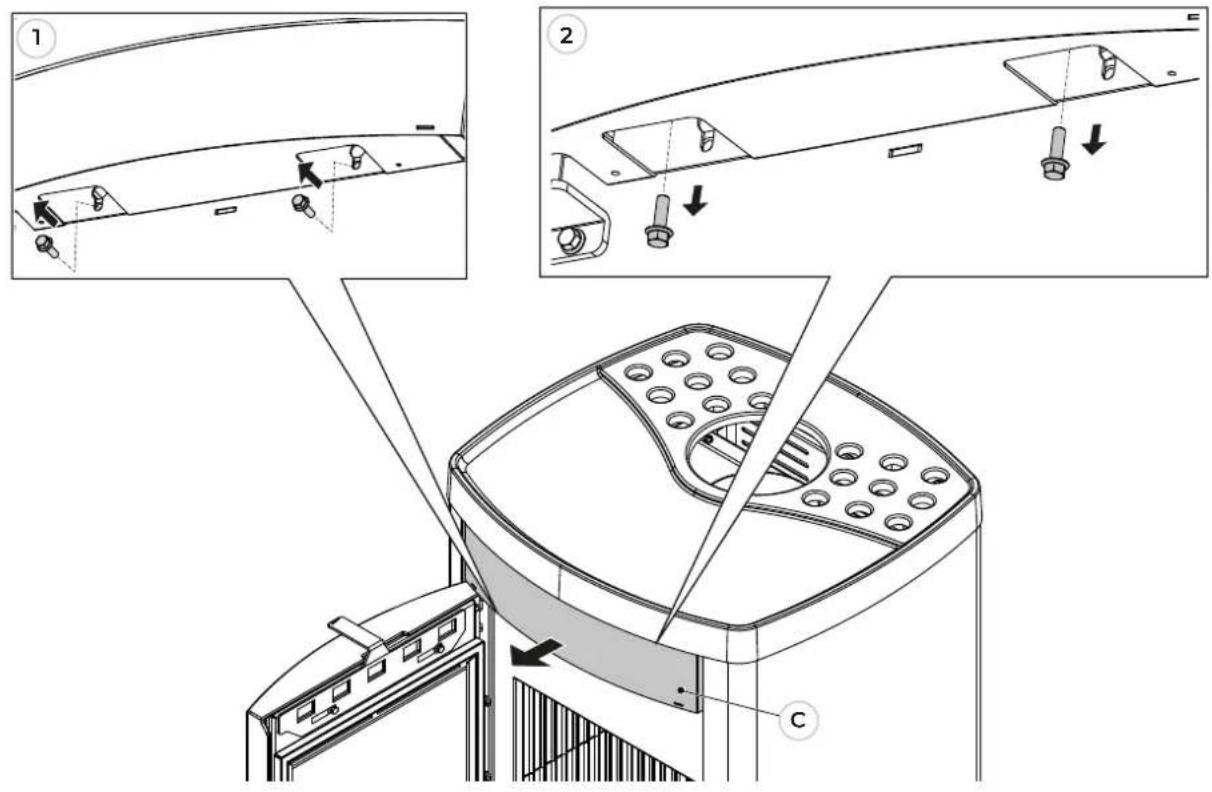

2.1.3 Desmontaje del panel frontal superior

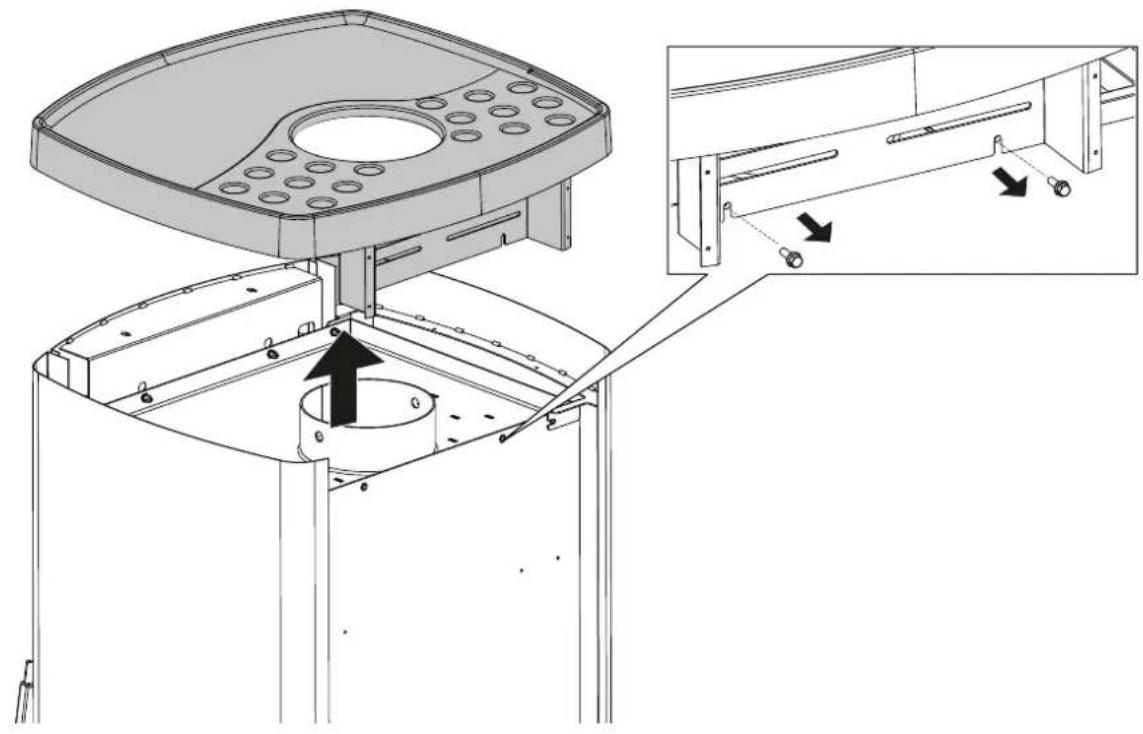

2.1.4 Desmontaje de la tapa

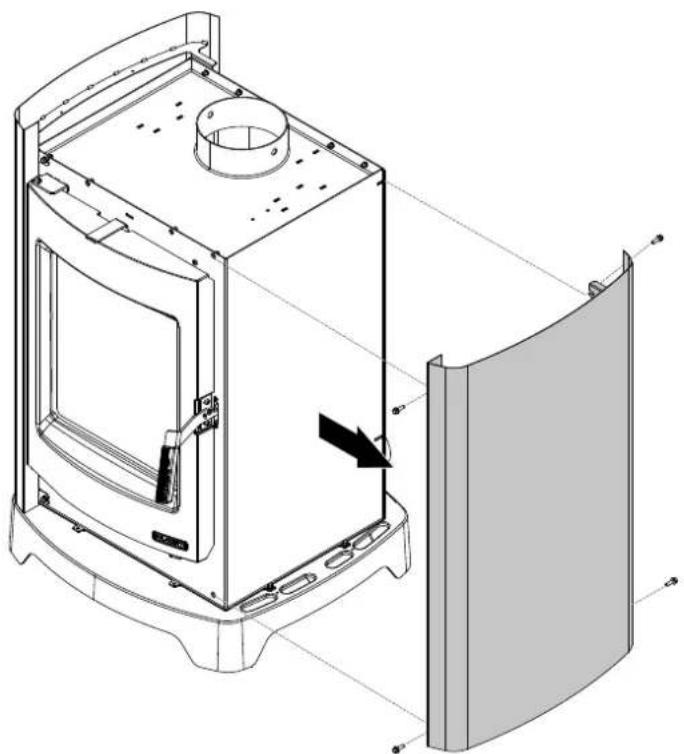

2.1.5 Desmontaje de los laterales Lado derecho

Para el montaje se han de seguir los pasos en orden inverso al indicado en las figuras de desmontaje.

KAZALO

1 UPOZNAVANJE PROIZVODA 49

1.1 Glavne komponente....49
1.2 Dimenzije 50
1.3 Tehničke značajke 51
1.3.1 Minimalne sigurnosne udaljenosti 52

2 OBLOGA 53

Palazzetti se reserva el derecho de variar de cualquier modo y sin preaviso los propios productos en el intento de mejorar sin perjudicar las características esenciales.
