BEDIENUNGSANLEITUNG Charlotte 6T Palazzetti

Sehr geehrter Kunde,

Zuallererst möchten wir Ihnen für den uns gewährten Vorzug danken und Ihnen zur Wahl gratulieren.

Damit Sie Ihren neuen Produkt, so gut wie möglich benutzen können, bitten wir Sie, die in dieser Bedienungs- und Wartungsanleitung enthaltenen Angaben genau zu befolgen.

Estimado Cliente,

1.1 Hauptkomponenten 22
1.2 Abmessungen 23
1.3 Technische Daten 24
1.3.1 Mindestsicherheitsabstände 25

2 VERKLEIDUNG 26

2.1 Verkleidung entfernen und anbringen 26
2.1.1 Hintere Verkleidung abnehmen....26
2.1.2 Ausbau der unteren Blende.... 26
2.1.3 Ausbau der oberen Blende 27
2.1.4 Abdeckung abnehmen....28
2.1.5 Seitenverkleidung abnehmen 28

1 PRODUKTANGABEN

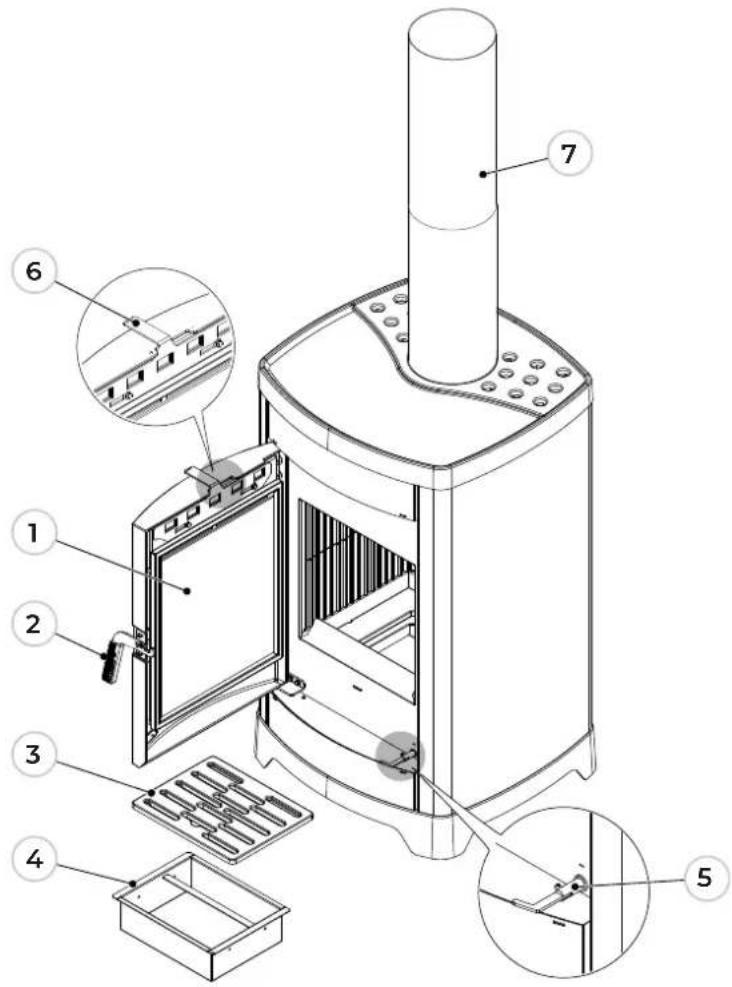

1.1 Hauptkomponenten

1 Tür
2 Türgriff
3 Feuerrost
4 Aschelade
5 Brennlufteinstellung
6 Einstellung Gebläse für Glasreinigung
7 Rauchabzug
8 Brennlufteintritt

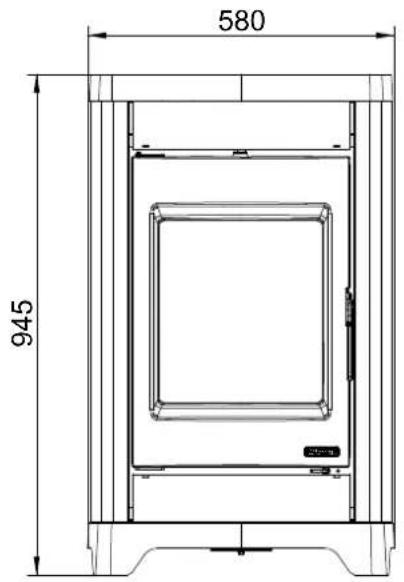

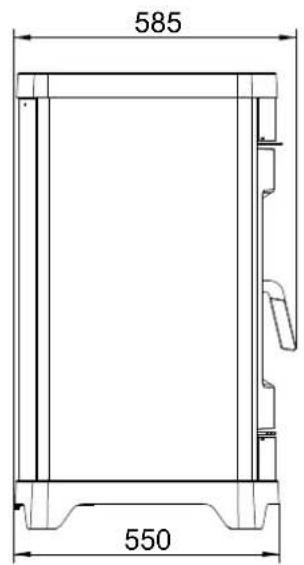

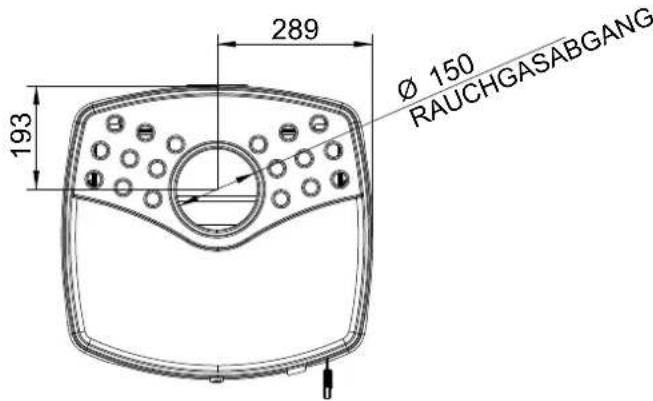

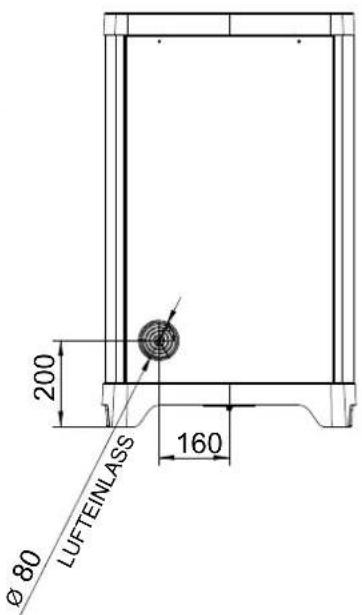

1.2 Abmessungen

580 945

585 550

289 Ø 150 RAUCHGASABGANG 193

200 Ø 80 LUFTEINLASS 160

Abbildung 2

1.3 Technische Daten

Par. Beschreibung		M.Einh.	Charlotte 6T	Charlotte 10G	Charlotte 10T
P_nom	Nennwärmeleistung kW 6.3 10.4
_nom	Geräteeffizienz bei Nennwärmeleistung % 83 85
_s	Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung	% 73 75
EEI Energieeffizienzindex, als ganze Zahl angegeben 110 113
CO_nom (13 % O_2 )	CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m ^3	1270		647
NO_xnom (13 % O_2 )	NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m ^3	95 90
OCG_nom (13 % O_2 )	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m ^3	80		30
PM_nom (13 % O_2 )	Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m ^3	16		10
p_nom	Abgasabzug bei Nennwärmeleistung	Pa		12
E	Versorgungsspannung	V		230
f	Versorgungsfrequenz	Hz		50
T_snom	Abgastemperatur bei Nennwärmeleistung	°C	233		278
T_class	Schornsteinklassifizierung gemäß Referenznorm			400
_fg nom	Abgasmassenstrom bei Nennwärmeleistung	g/s	6.1		6.7
	CO_2	%	8		11.62
	Zulässiger Kamin-Höchstzug	Pa		20
	Zulässiger Kamin-Mindestzug	Pa		8
	Mindestzug für die Schornsteingröße	Pa		0.0
	Gewicht	kg	175	150	175
	Ofen für Räume mit einer Mindestgröße von	m ^3	30 50
	Durchmesser Rauchabzug	mm		150
	Brennstoff	-		Brennholz
	Durchmesser Außenluftanschluss	mm	100		110

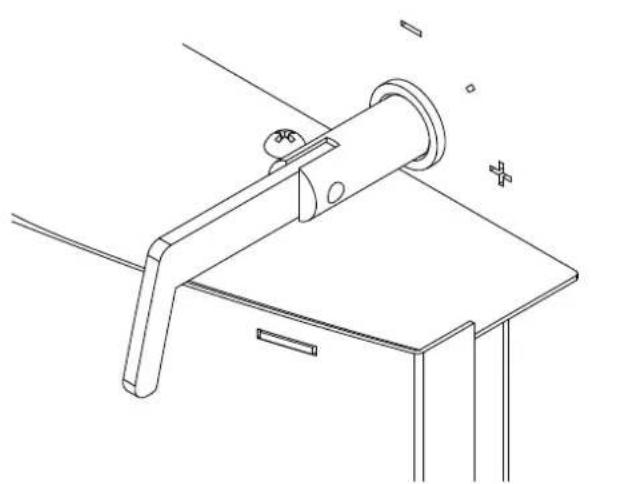

Die Leistungsdaten für die 6 kW-Version in den technischen Daten werden mit halb geöffneter Glasreinigung und geschlossenem Primärluftregister (Abbildung 3) und mit dem Holz in der in Abbildung 5 gezeigten Position erzielt.

Die in den technischen Daten angegebenen Leistungswerte für die 10 kW-Version wurden mit halb geöffneter Glasreinigung und Primärluft wie abgebildet in Abbildung 4 und mit dem Holz platziert wie in Abbildung 6.

Abbildung 5 Abbildung 6

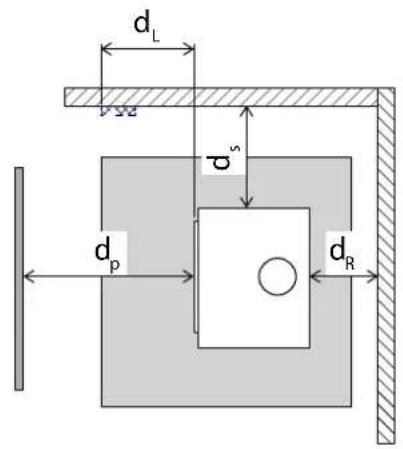

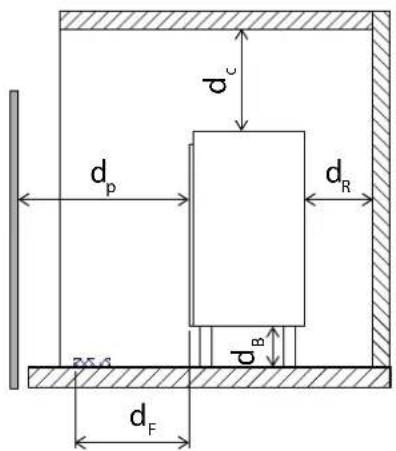

1.3.1 Mindestsicherheitsabstände

Par. Beschreibung		M.Einh.	Charlotte 6T Charlotte 10G Charlotte 10T
d_R	Mindestabstände von der Rückseite zum Brenngut mm 400
d_s	Mindestabstände von den Seiten zum Brenngut mm 600
d_c	Mindestabstände von oben zum Brenngut mm 1000
d_p	Mindestabstände von der Vorderseite des Brennguts mm	1200
d_F	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm	1500
d_L	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm	1500

d_c d_p d_R d_B d_F

dL s dp dR

Abbildung 7

2 VERKLEIDUNG

2.1 Verkleidung entfernen und anbringen

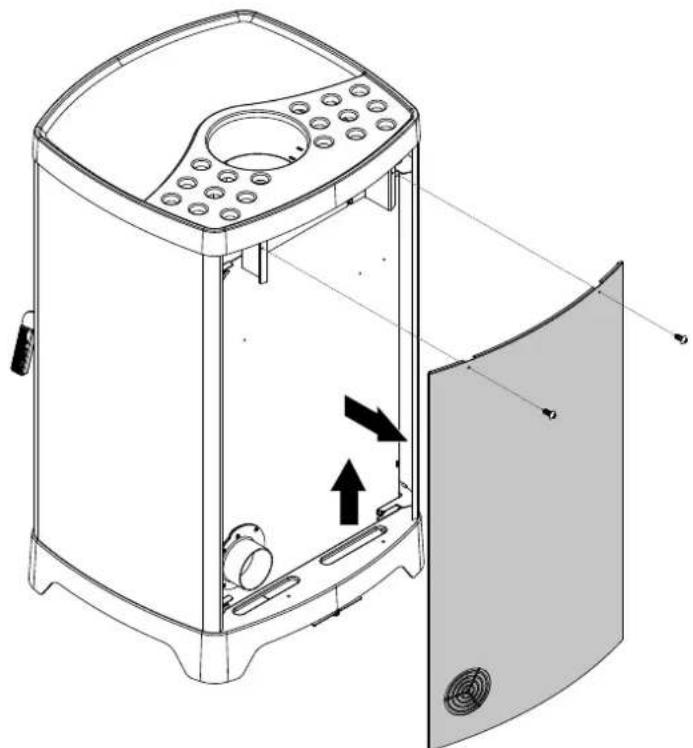

2.1.1 Hintere Verkleidung abnehmen

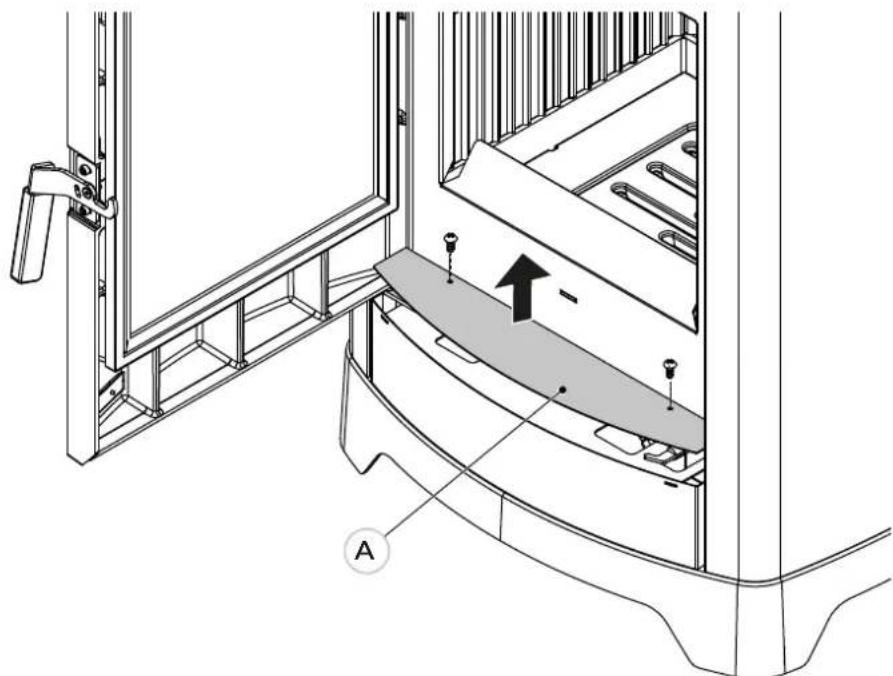

2.1.2 Ausbau der unteren Blende

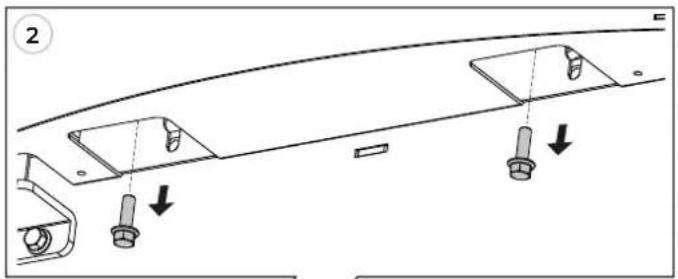

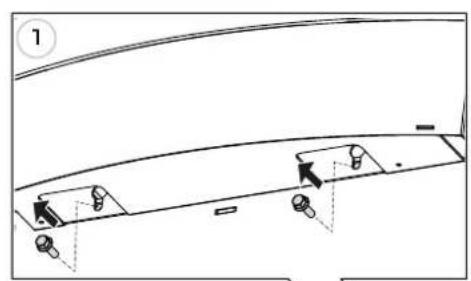

2.1.3 Ausbau der oberen Blende

1

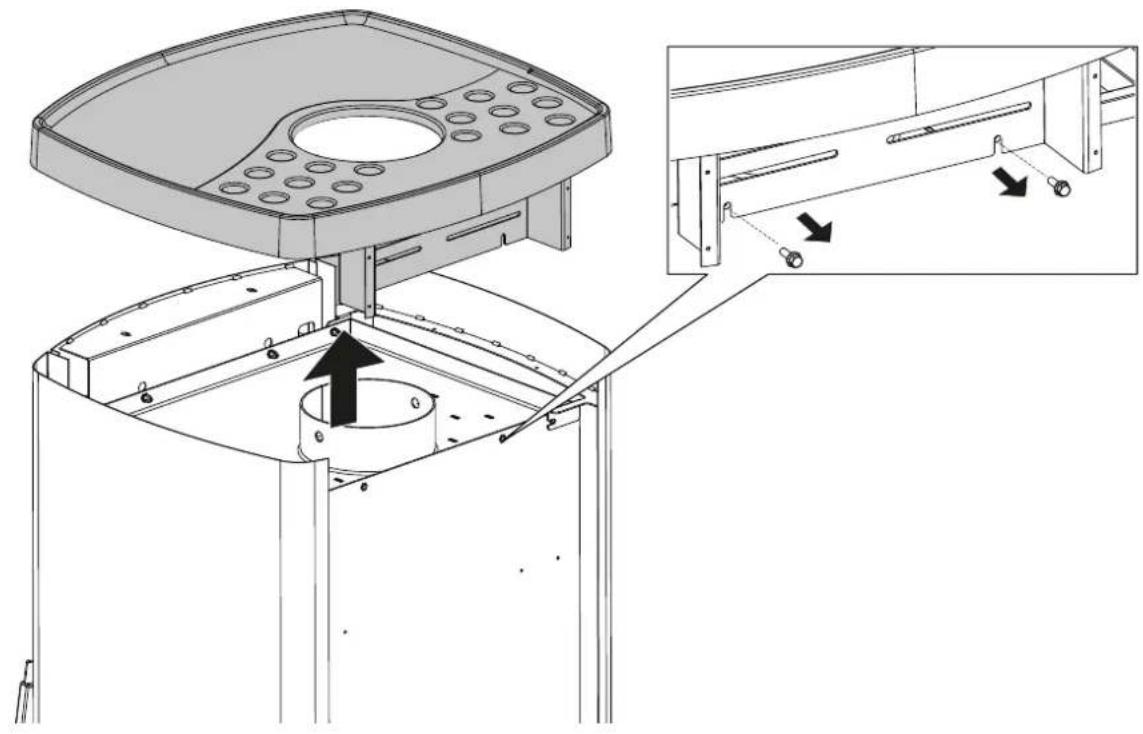

2.1.4 Abdeckung abnehmen

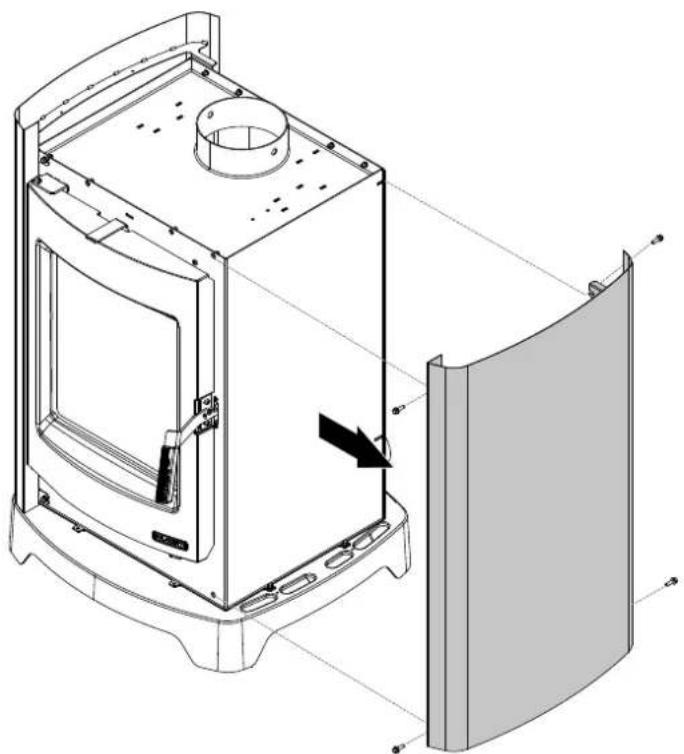

2.1.5 Seitenverkleidung abnehmen Rechte Seite

Bei der Montage in umgekehrter Reihenfolge wie in den Abbildungen zum Abbau vorgehen.

SOMMAIRE

Palazzetti behält sich das Recht vor, seine Produkte jederzeit und ohne vorherige Ankündigung zu ändern, um sie zu verbessern, ohne ihre grundlegenden Eigenschaften zu beeinträchtigen.
