MANUALE UTENTE VIVIENNE 13 Palazzetti

desideriamo innanzitutto ringraziarLa per la preferenza che ha voluto accordarci acquistando il nostro prodotto e ci congratuliamo con Lei per la scelta.

Per consentirLe di utilizzare al meglio il suo prodotto, la invitiamo a seguire attentamente quanto descritto nel presente manuale.

Dear Customer,

1.3 Caratteristiche tecniche ..... 10

1.3.1 Modelli VIVIENNE US 10
1.3.2 Modelli VIVIENNE ..... 11
1.3.3 Distanze minime di sicurezza....12
1.3.4 Distanze minime per la corretta manutenzione e gestione .....13

2 VESTIZIONE 14

2.1 Smontaggio e montaggio della vestizione ..... 14

2.1.1 Smontaggio fianchi 14
2.1.2 Smontaggio schienale 14
2.1.3 Smontaggio del top....15

1 CONOSCERE IL PRODOTTO

1.1 Componenti principali

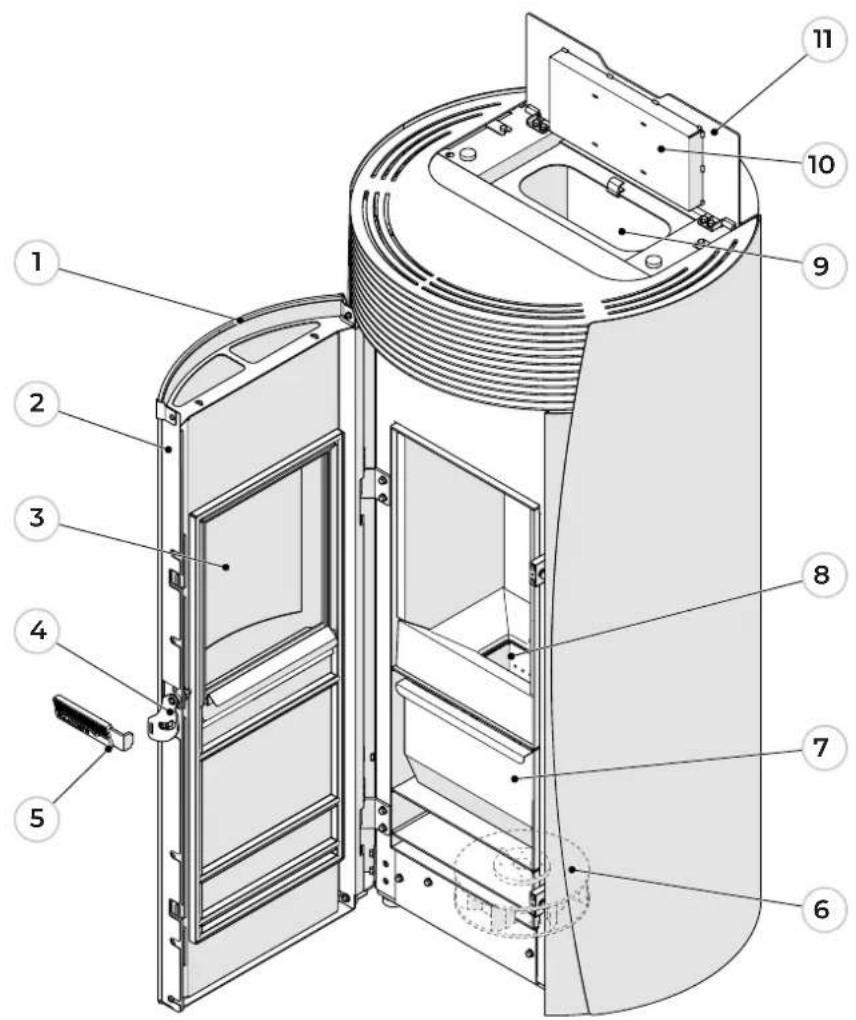

1.1.1 VIVIENNE US

1 Vetro rivestimento porta
2 Porta
3 Vetro porta interno
4 Maniglia di apertura
5 Maniglia fredda
6 Ventilatore ambiente
7 Cassetto cenere
8 Braciere
9 Serbatoio pellet
10 Display
11 Coperchio serbatoio

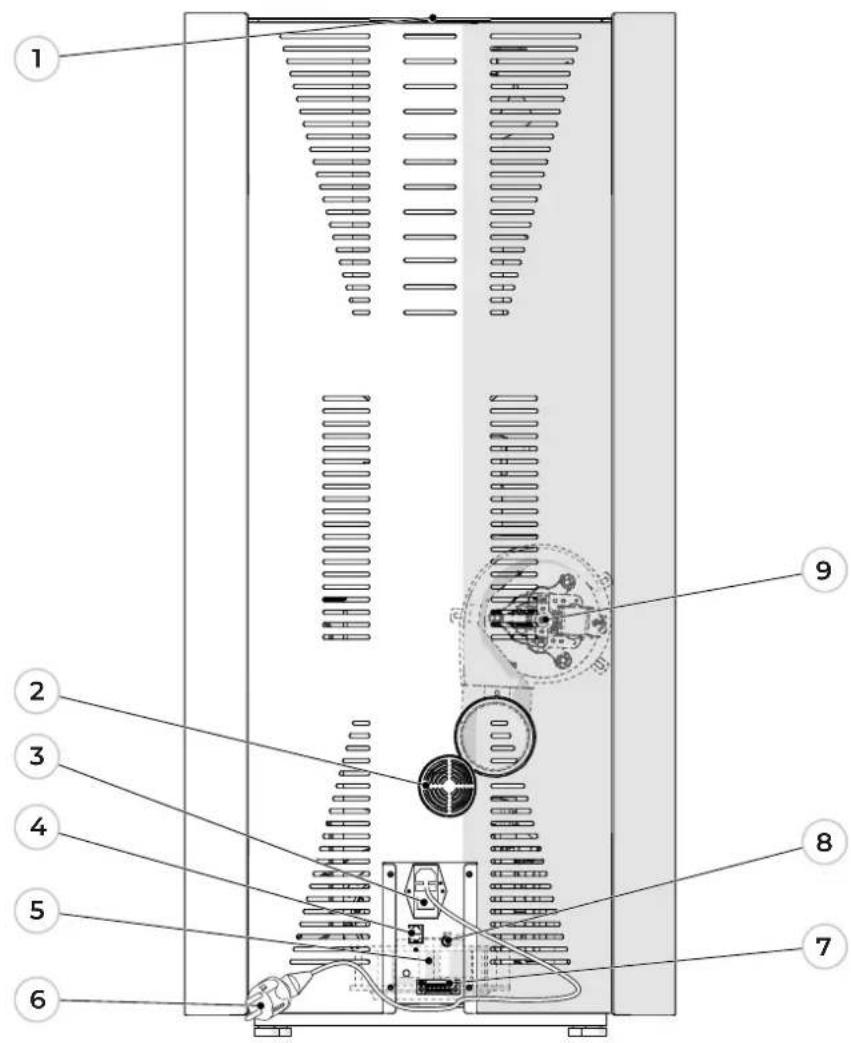

1 Tubo di uscita fumi
2 Tubo aria comburente
3 Interruttore di accensione
4 Connettore RJ11
5 Ventilatore ambiente
6 Cavo di alimentazione
7 Morsettiera 6 pin
8 Termostato a riarmo manuale
9 Ventilatore posteriore (PRO2 - se presente)

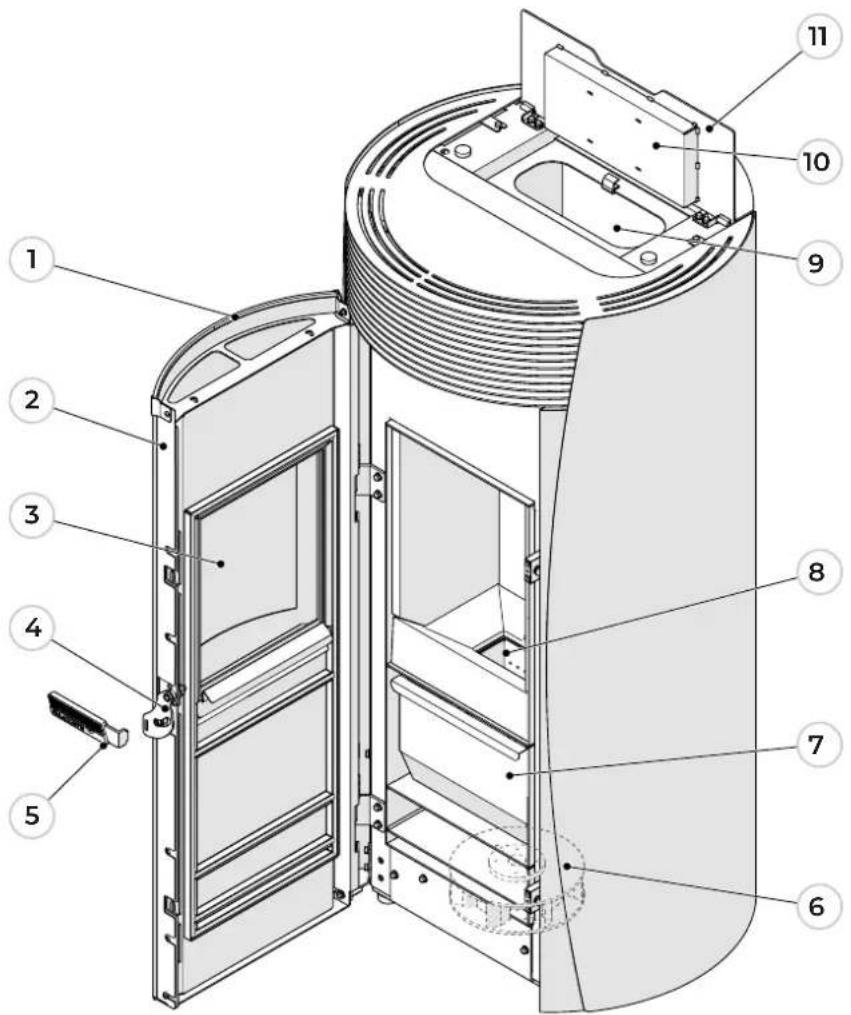

1.1.2 VIVIENNE

1 Vetro rivestimento porta
2 Porta
3 Vetro porta interno
4 Maniglia di apertura
5 Maniglia fredda
6 Ventilatore ambiente
7 Cassetto cenere
8 Braciere
9 Serbatoio pellet
10 Display
11 Coperchio serbatoio

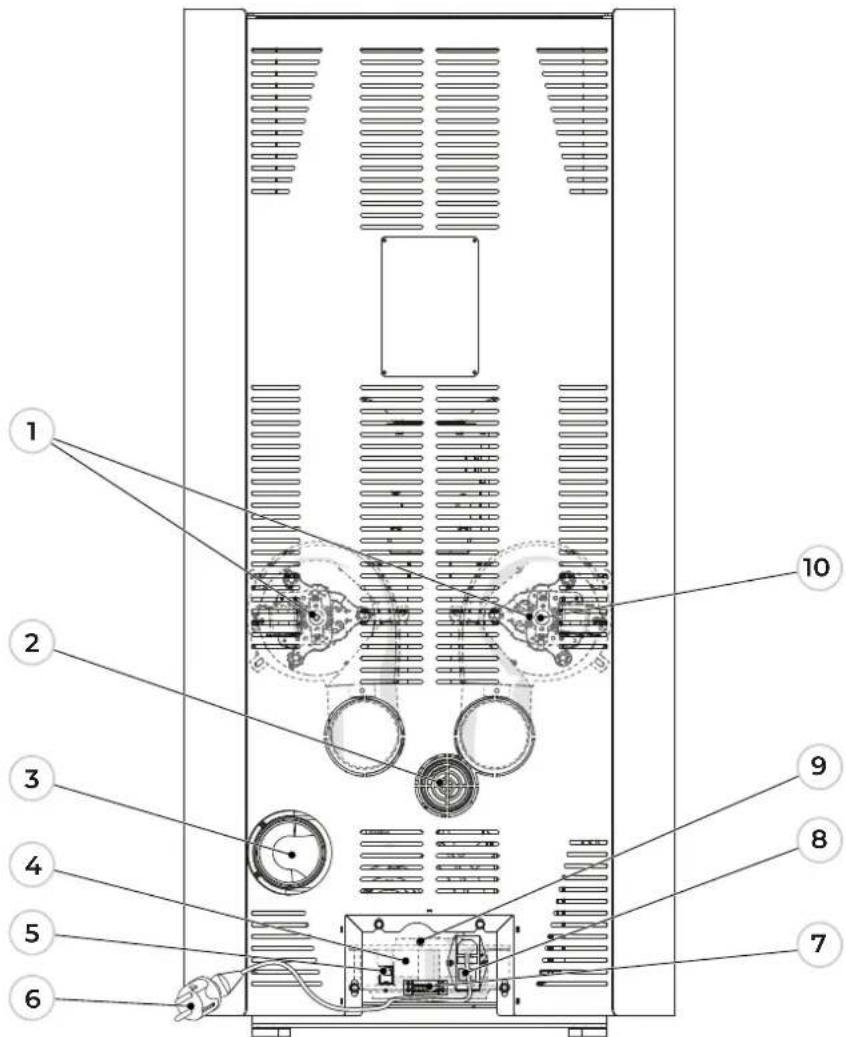

1 Ventilatori posteriori (PRO3 - se presente)
2 Tubo aria comburente
3 Tubo di uscita fumi
4 Connettore RJ11
5 Ventilatore ambiente
6 Cavo di alimentazione
7 Morsettiera 6 pin
8 Interruttore di accensione
9 Termostato a riarmo manuale
10 Ventilatore posteriore (PRO2 - se presente)

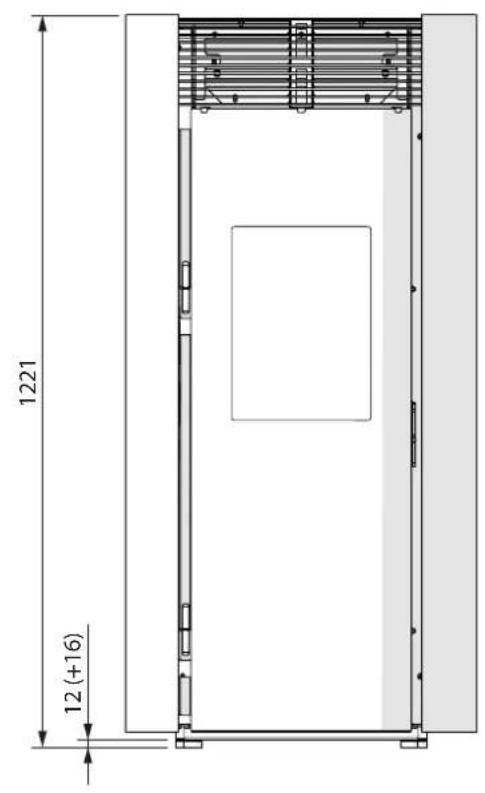

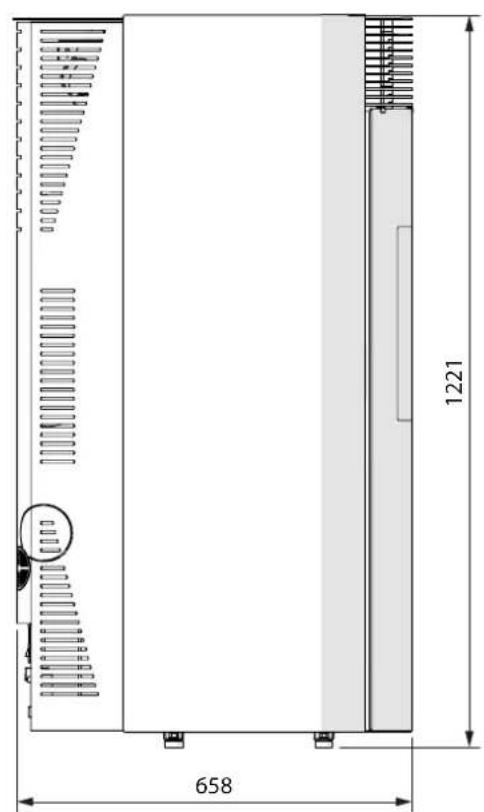

1.2 Dimensioni

1.2.1 VIVIENNE US

1221 12 (+16)

1.3 Caratteristiche tecniche

1.3.1 Modelli VIVIENNE US

Par. Descrizione UM		VIVIEN-NE 9 US	VIVIEN-NE 9 US Pro 2	VIVIEN-NE 12 US	VIVIEN-NE 12 US Pro 2
P_nom	Potenza termica nominale kW 9.312
P_part	Potenza termica a carico parziale kW 2.8
_nom	Efficienza dell'apparecchio alla potenza termica nominale % 91 90
_part	Efficienza dell'apparecchio alla potenza termica a carico parziale % 90
_s	Efficienza del riscaldamento stagionale dell'apparecchio alla potenza termica nominale	% 87.4		86.5
EEI	Indice di efficienza energetica, espresso come numero intero		128		127
CO_nom (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica nominale	mg/m3		50
CO_part (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica parziale	mg/m3		250
NO_xnom (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica nominale	mg/m3		99
NO_xpart (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica parziale	mg/m3		92
OCG_nom (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica nominale	mg/m3		2
OCG_part (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica parziale	mg/m3		5
PM_nom (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica nominale	mg/m3	9		13
PM_part (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica parziale	mg/m3		16
p_nom	Tiraggio dei fumi alla potenza termica nominale	Pa		12
p_part	Tiraggio dei fumi alla potenza termica parziale	Pa		10
el_sis	Consumo di energia elettrica ausiliaria in standby	kW		0.002
el_max	Consumo di energia elettrica ausiliaria alla potenza termica nominale	kW		0.055
el_min	Consumo di energia elettrica ausiliaria alla potenza termica parziale	kW		0.012
E	Tensione di alimentazione	V		230
f	Frequenza di alimentazione	Hz		50
W_max	Potenza elettrica massima assorbita. dato intero	W		360
T_snom	Temperatura di uscita del gas di scarico alla potenza termica nominale	°C	220		253
T_spart	Temperatura di uscita del gas di scarico alla potenza termica parziale	°C		127
T_class	Classificazione del camino in conformità alla norma di riferimento			400
_fg nom	Flusso di massa del gas di scarico alla potenza termica nominale	g/s	4.9		5.9
_fg part	Flusso di massa del gas di scarico alla potenza termica parziale	g/s		3.4
	CO_2	%	14.7		15.8
	Massimo tiraggio consentito canna fumaria	Pa		20
	Minimo tiraggio consentito canna fumaria	Pa		6
	Tiraggio minimo per dimensionamento del camino	Pa		0.0
	Peso	kg		165
	Capacità serbatoio di alimentazione	kg		15
	Stufa adatta per locali non inferiori a	m3	28		60
	Diametro uscita fumi	mm		80
	Combustibile	-		Pellet
	Diametro presa d'aria esterna	mm		100

1.3.2 Modelli VIVIENNE

Par. Descrizione UM		VIVIEN-NE 9	VIVIEN-NE 9 Pro 2	VIVIEN-NE 13	VIVIEN-NE 13 Pro 3
P_nom	Potenza termica nominale kW 9.3 13
P_part	Potenza termica a carico parziale kW 2.8
_nom	Efficienza dell'apparecchio alla potenza termica nominale % 91 90
_part	Efficienza dell'apparecchio alla potenza termica a carico parziale	%		90
_s	Efficienza del riscaldamento stagionale dell'apparecchio alla potenza termica nominale	%	87.4	86.6	86.3
EEI	Indice di efficienza energetica, espresso come numero intero		128		127
CO_nom (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica nominale	mg/m3		50
CO_part (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica parziale	mg/m3		250
NO_xnom (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica nominale	mg/m3		99
NO_xpart (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica parziale	mg/m3		92
OCG_nom (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica nominale	mg/m3		2
OCG_part (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica parziale	mg/m3		5
PM_nom (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica nominale	mg/m3	9		13
PM_part (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica parziale	mg/m3		16
p_nom	Tiraggio dei fumi alla potenza termica nominale	Pa		12
p_part	Tiraggio dei fumi alla potenza termica parziale	Pa		10
el_sis	Consumo di energia elettrica ausiliaria in standby	kW		0.002
el_max	Consumo di energia elettrica ausiliaria alla potenza termica nominale	kW		0.055	0.13
el_min	Consumo di energia elettrica ausiliaria alla potenza termica parziale	kW		0.012
E	Tensione di alimentazione	V		230
f	Frequenza di alimentazione	Hz		50
W_max	Potenza elettrica massima assorbita. dato intero	W		360
T_snom	Temperatura di uscita del gas di scarico alla potenza termica nomi-nale	°C	220		265
T_sport	Temperatura di uscita del gas di scarico alla potenza termica parziale	°C		127
T_class	Classificazione del camino in conformità alla norma di riferimento			400
_lg nom	Flusso di massa del gas di scarico alla potenza termica nominale	g/s	4.9		6.3
_lg part	Flusso di massa del gas di scarico alla potenza termica parziale	g/s		3.4
	CO_2	% 14.7		16.3
	Massimo tiraggio consentito canna fumaria	Pa		20
	Minimo tiraggio consentito canna fumaria	Pa		6
	Tiraggio minimo per dimensionamento del camino	Pa		0.0
	Peso	kg		155
	Capacità serbatoio di alimentazione	kg		18
	Stufa adatta per locali non inferiori a	m3		28
	Diametro uscita fumi	mm		80
	Combustibile	-		Pellet
	Diametro presa d'aria esterna	mm 100		110

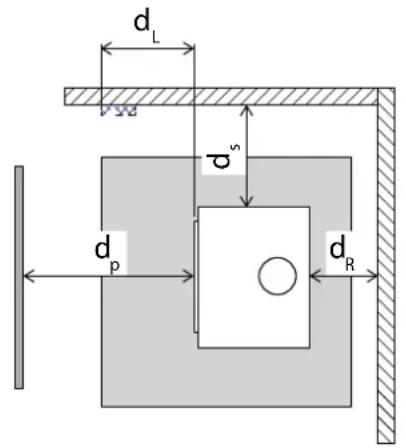

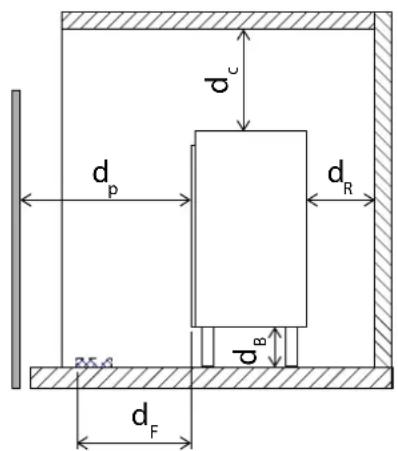

1.3.3 Distanze minime di sicurezza

Par. Descrizione UM			VIVIENNE 9 US	VIVIENNE 9 US Pro 2	VIVIENNE 12 US	VIVIENNE 12 US Pro 2
d_R	Distanze minime dalla parte posteriore da materiale combustibile mm 50
d_s	Distanze minime dai lati da materiale combustibile mm 200
d_c	Distanze minime dall'alto verso il materiale combustibile mm 750
d_p	Distanze minime dalla parte anteriore del materiale combustibile mm 800
d_F	Distanze minime perimetriche inferiori rispetto a materiali combustibile attorno al prodotto	mm 1500
d_L	Distanze minime perimetriche frontali rispetto a materiali combustibile attorno al prodotto	mm 1500

Par. Descrizione UM		VIVIENNE 9	VIVIENNE 9 Pro 2	VIVIENNE 13	VIVIENNE 13 Pro 3
d_R	Distanze minime dalla parte posteriore da materiale combustibile mm 50
d_s	Distanze minime dai lati da materiale combustibile mm 200
d_c	Distanze minime dall'alto verso il materiale combustibile mm 750
d_p	Distanze minime dalla parte anteriore del materiale combustibile mm 800
d_F	Distanze minime perimetriche inferiori rispetto a materiali combustibile attorno al prodotto	mm 1500
d_L	Distanze minime perimetriche frontali rispetto a materiali combustibile attorno al prodotto	mm 1500

d_c d_p d_R d_B d_F

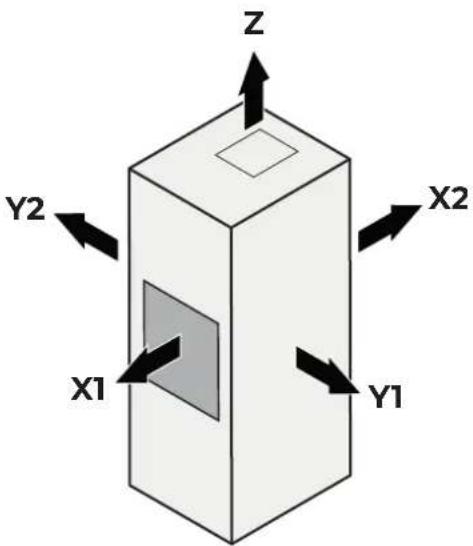

1.3.4 Distanze minime per la corretta manutenzione e gestione

Par. Descrizione UM			VIVIENNE 9 US	VIVIENNE 9 US Pro 2	VIVIENNE 12 US	VIVIENNE 12 US Pro 2
X1 Distanze minime dalla parte anteriore del materiale combustibile mm 1000
X2 Distanze minime dalla parte posteriore da materiale combustibile mm 50
Y1	Distanze minime dai lati da materiale combustibile	mm		500
Y2	Distanze minime dai lati da materiale combustibile	mm		500
Z	Distanze minime dall'alto verso il materiale combustibile	mm		750
Par. Descrizione UM			VIVIENNE 9	VIVIENNE 9 Pro 2	VIVIENNE 13	VIVIENNE 13 Pro 3
X1 Distanze minime dalla parte anteriore del materiale combustibile mm 1000
X2 Distanze minime dalla parte posteriore da materiale combustibile mm 50
Y1	Distanze minime dai lati da materiale combustibile	mm		500
Y2	Distanze minine dai lati da materiale combustibile	mm		500
Z	Distanze minime dall'alto verso il materiale combustibile	mm		750

Z Y2 X2 X1 Y1

Figura 8

2 VESTIZIONE

2.1 Smontaggio e montaggio della vestizione

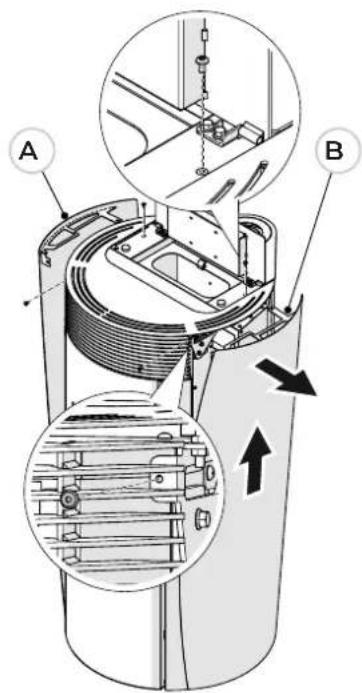

2.1.1 Smontaggio fianchi

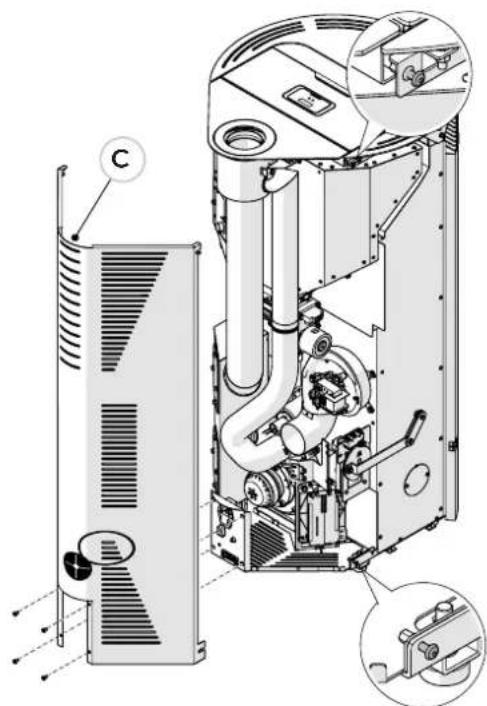

2.1.2 Smontaggio schienale

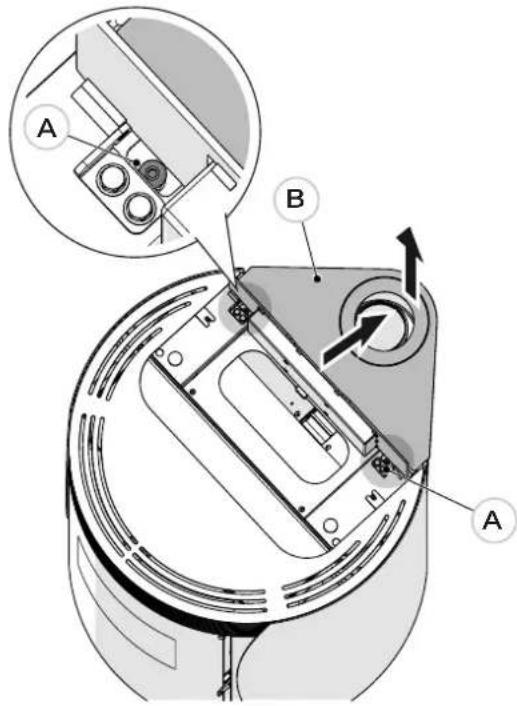

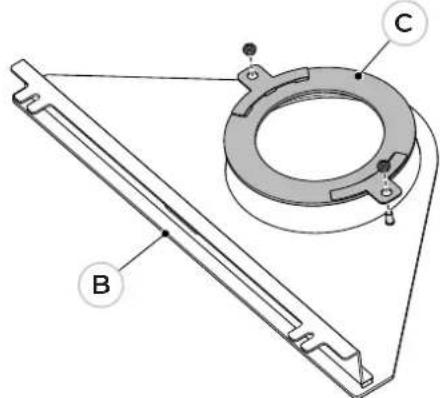

2.1.3 Smontaggio del top

1. Allentare le viti (A) ed estrarre il piano (B)

1. Ruotare il piano (B) e togliere il supporto (C) ove previsto il tubo concentrico.

Per il montaggio è necessario procedere nell'ordine inverso a quanto riportato nelle figure di smontaggio.

CONTENTS

Palazzetti si riserva di variare in qualunque momento e senza preavviso i propri prodotti nell'intento di migliorarli senza pregiudicarne le caratteristiche essenziali.
