BEDIENUNGSANLEITUNG VIVIENNE 13 Palazzetti
Sehr geehrter Kunde,
Zuallererst möchten wir Ihnen für den uns gewährten Vorzug danken und Ihnen zur Wahl gratulieren.
Damit Sie Ihren neuen Produkt, so gut wie möglich benutzen können, bitten wir Sie, die in dieser Bedienungs- und Wartungsanleitung enthaltenen Angaben genau zu befolgen.
Estimado Cliente,
1.3 Technische Daten 36
1.3.1 Modelle VIVIENNE US.... 36
1.3.2 Modelle VIVIENNE 37
1.3.3 Mindestsicherheitsabstände 38
1.3.4 Mindestabstände für ordnungsgemäße Wartung und Handhabung. . . . . 39
2 VERKLEIDUNG 40
2.1 Verkleidung entfernen und anbringen .....40
2.1.1 Seitenverkleidung abnehmen 40
2.1.2 Hintere Verkleidung abnehmen....40
2.1.3 Abdeckung abnehmen. 41
1 PRODUKTANGABEN
1.1 Hauptkomponenten

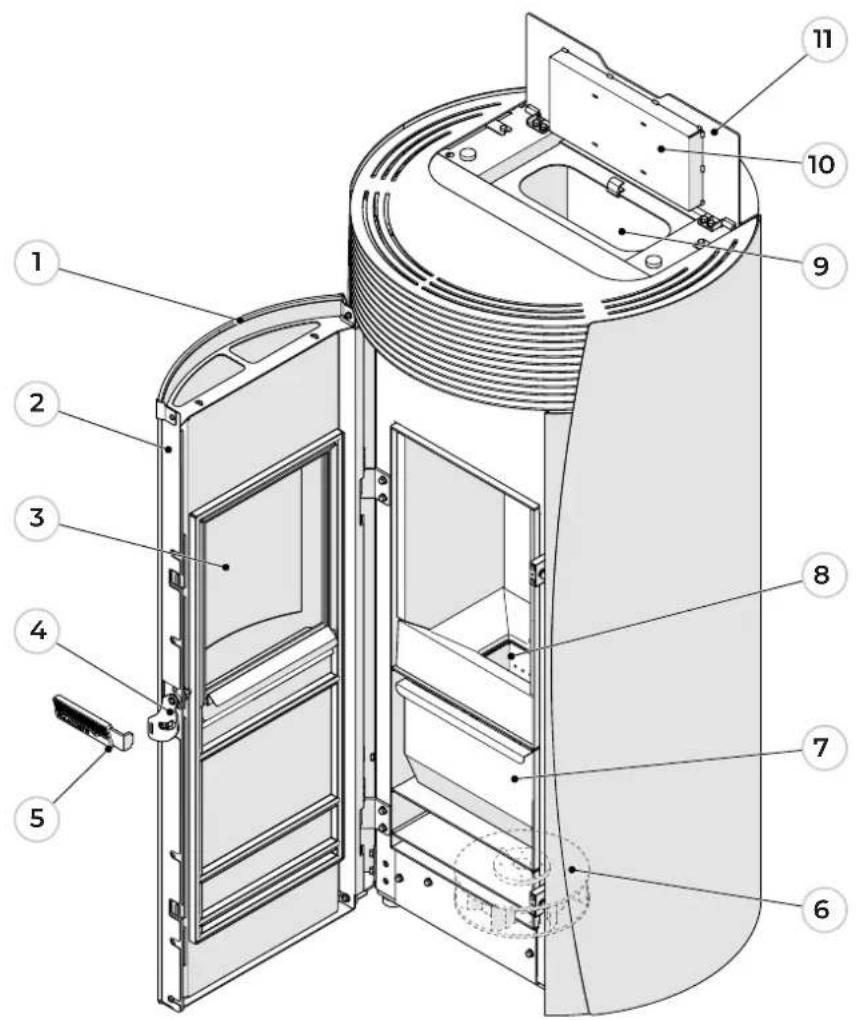

1.1.1 VIVIENNE US
1 Glas Türverkleidung
2 Tür
3 Türglas innen
4 Türgriff
5 Kalter Türgriff
6 Raum-Gebläse
7 Aschelade
8 Brenntopf
9 Pellettank
10 Display
11 Tankdeckel

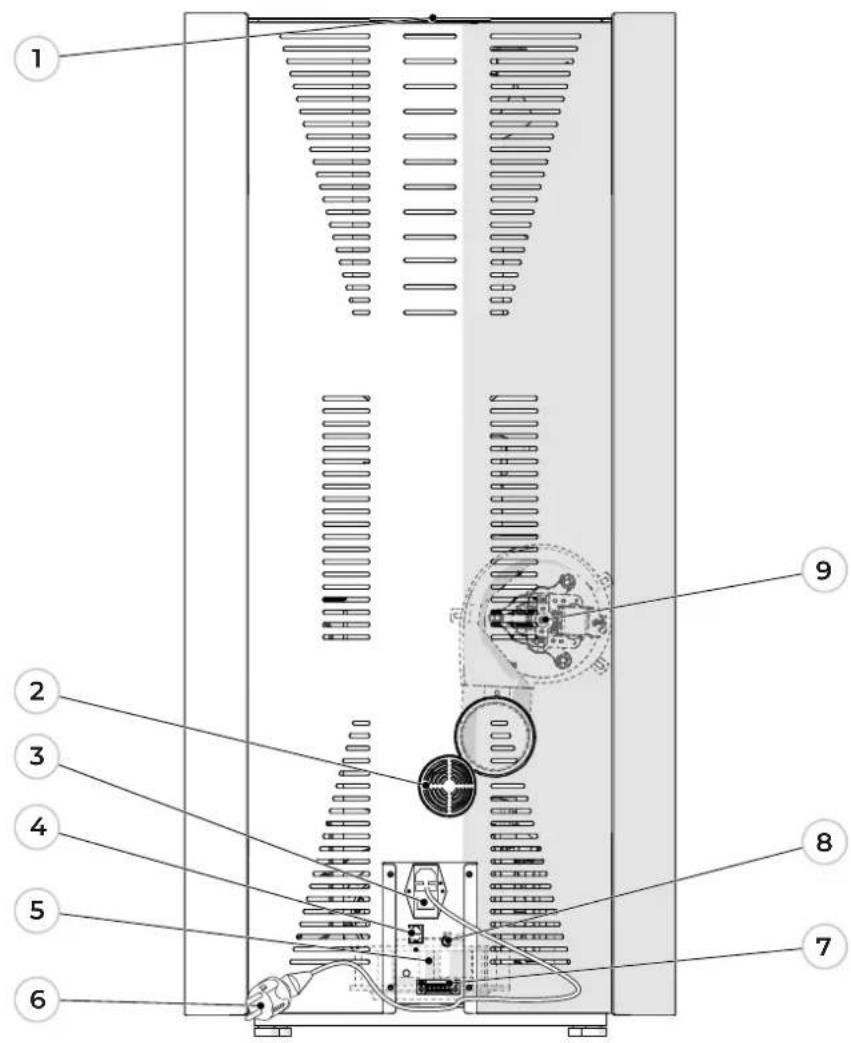

1 Rauchabzugsrohr
2 Brennuft-Rohr
3 Zündschalter
4 RJ11-Steckverbinder
5 Raum-Gebläse
6 Netzkabel
7 6-polige Klemmleiste
8 Von Hand rückstellbarer Thermostat
9 Hinteres Gebläse (PRO2 - sofern vorhanden)

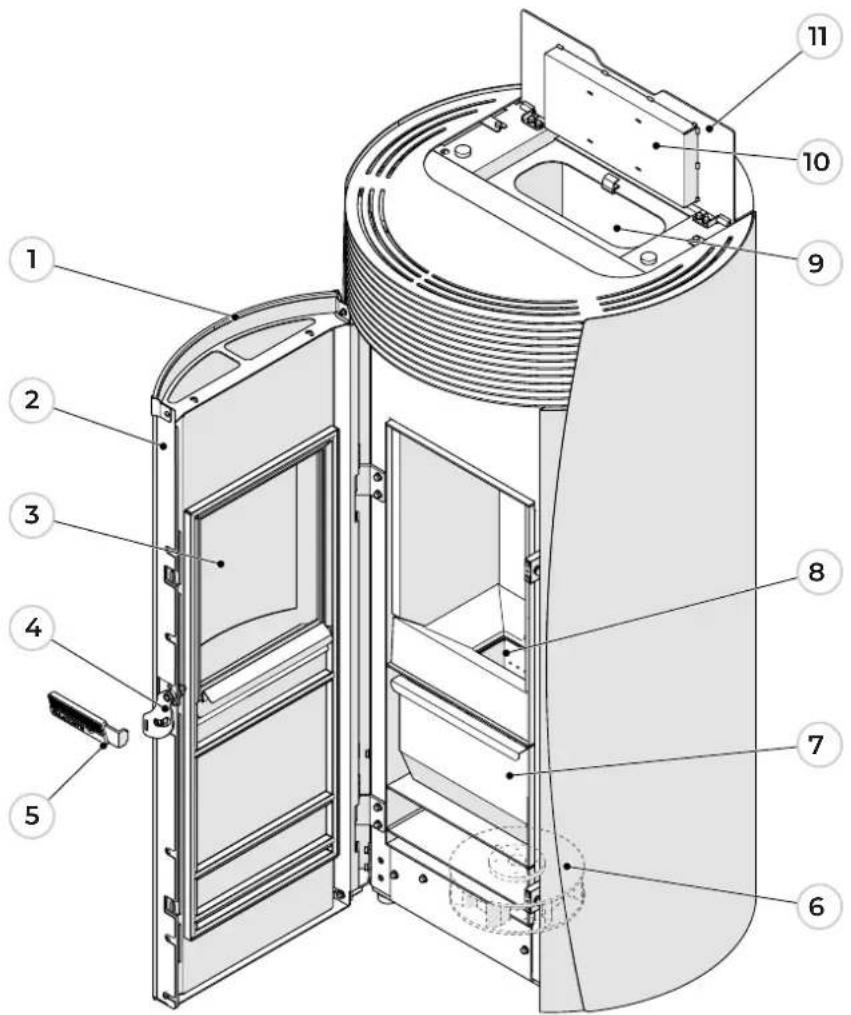

1.1.2 VIVIENNE
1 Glas Türverkleidung
2 Tür
3 Türglas innen
4 Türgriff
5 Kalter Türgriff
6 Raum-Gebläse
7 Aschelade
8 Brenntopf
9 Pellettank
10 Display
11 Tankdeckel

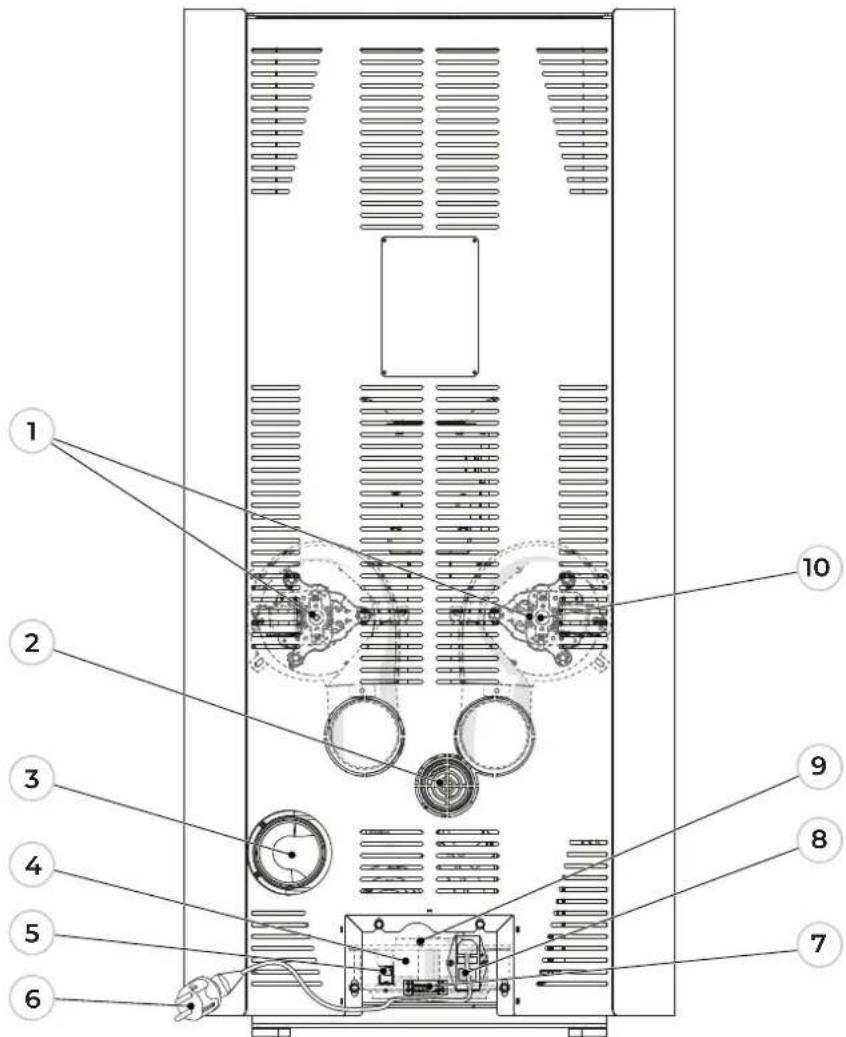

1 Hintere Gebläse (PRO3 - sofern vorhanden)
2 Brennuft-Rohr
3 Rauchabzugsrohr
4 RJ11-Steckverbinder
5 Raum-Gebläse
6 Netzkabel
7 6-polige Klemmleiste
8 Zündschalter
9 Von Hand rückstellbarer Thermostat
10 Hinteres Gebläse (PRO2 - sofern vorhanden)

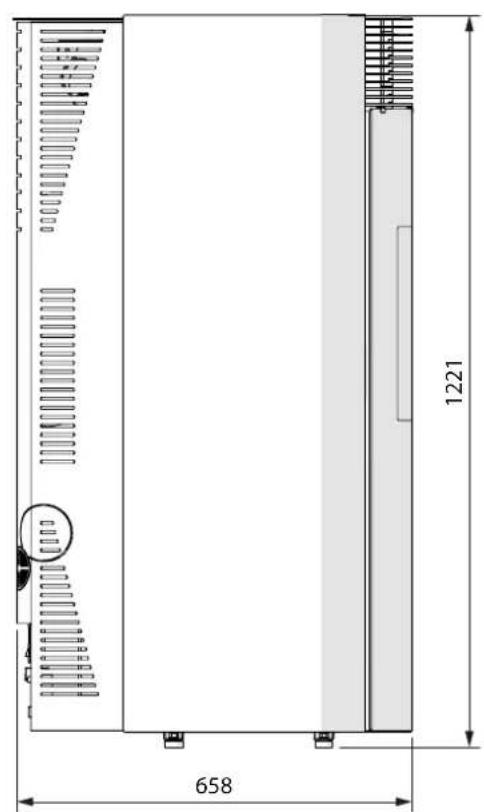

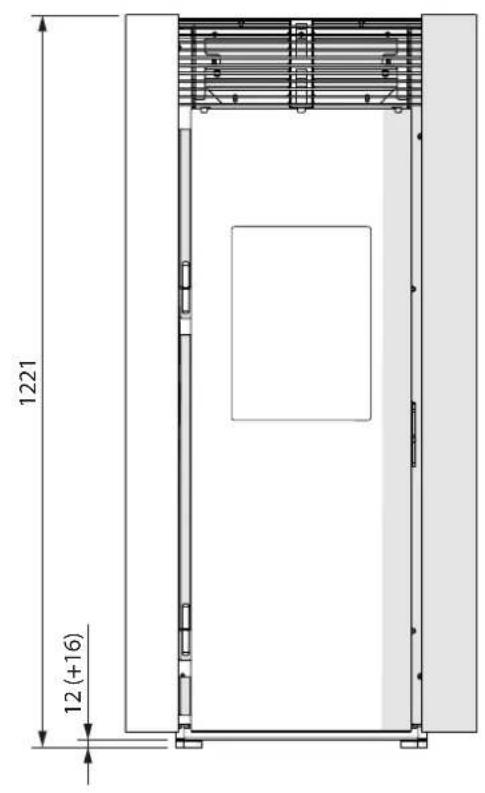

1.2 Abmessungen
1.2.1 VIVIENNE US
1.3 Technische Daten
1.3.1 Modelle VIVIENNE US
| Par. Beschreibung | M.Einh. | VIVIEN-NE 9 US | VIVIEN-NE 9 US Pro 2 | VIVIEN-NE 12 US | VIVIEN-NE 12 US Pro 2 | |
| P_nom | Nennwärmeleistung kW 9.3 12 | |||||
| P_part | Teillast-Wärmeleistung kW 2.8 | |||||
| _nom | Geräteeffizienz bei Nennwärmeleistung % 91 90 | |||||
| _part | Geräteeffizienz bei Teillast-Wärmeleistung % 90 | |||||
| _s | Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung | % 87.4 | 86.5 | |||
| EEI | Energieeffizienzindex, als ganze Zahl angegeben | 128 | 127 | |||
| CO_nom (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 50 | |||
| CO_part (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 250 | |||
| NO_xnom (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 99 | |||
| NO_xpart (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 92 | |||
| OCG_nom (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 2 | |||
| OCG_part (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 5 | |||
| PM_nom (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m3 | 9 | 13 | ||
| PM_part (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m3 | 16 | |||
| p_nom | Abgasabzug bei Nennwärmeleistung | Pa | 12 | |||
| p_part | Abgaszug bei Nennwärmeleistung | Pa | 10 | |||
| el_53 | Standby-Hilfsleistungsaufnahme | kW | 0.002 | |||
| el_max | Verbrauch an elektrischer Hilfsenergie bei Nennwärmeleistung | kW | 0.055 | |||
| el_min | Verbrauch an elektrischer Hilfsenergie bei partieller Wärmeleistung | kW | 0.012 | |||
| E | Versorgungsspannung | V | 230 | |||
| f | Versorgungsfrequenz | Hz | 50 | |||
| W_max | Maximale Stromaufnahme - ganzzahlige Angabe | W | 360 | |||
| T_snom | Abgastemperatur bei Nennwärmeleistung | °C | 220 | 253 | ||
| T_spart | Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung | °C | 127 | |||
| T_class | Schornsteinklassifizierung gemäß Referenznorm | 400 | ||||
| _fg nom | Abgasmassenstrom bei Nennwärmeleistung | g/s | 4.9 | 5.9 | ||
| _fg part | Abgasmassenstrom bei partieller Wärmeleistung | g/s | 3.4 | |||
| CO_2 | % | 14.7 | 15.8 | |||
| Zulässiger Kamin-Höchstzug | Pa | 20 | ||||
| Zulässiger Kamin-Mindestzug | Pa | 6 | ||||
| Mindestzug für die Schornsteingröße | Pa | 0.0 | ||||
| Gewicht | kg | 165 | ||||
| Fassungsvermögen Vorratsbehälter | kg | 15 | ||||
| Ofen für Räume mit einer Mindestgröße von | m3 | 28 | 60 | |||
| Durchmesser Rauchabzug | mm | 80 | ||||
| Brennstoff | - | Pellet | ||||
| Durchmesser Außenluftanschluss | mm | 100 | ||||
1.3.2 Modelle VIVIENNE
| Par. Beschreibung | M.Einh. | VIVIEN-NE9 | VIVIEN-NE9Pro 2 | VIVIEN-NE13 | VIVIEN-NE13Pro 3 | |
| P_nom | Nennwärmeleistung kW 9.3 13 | |||||
| P_part | Teillast-Wärmeleistung kW 2.8 | |||||
| _nom | Geräteeffizienz bei Nennwärmeleistung % 91 90 | |||||
| _part | Geräteeffizienz bei Teillast-Wärmeleistung | % | 90 | |||
| _s | Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung | % | 87.4 | 86.6 | 86.3 | |
| EEI | Energieeffizienzindex, als ganze Zahl angegeben | 128 | 127 | |||
| CO_nom (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/ m^3 | 50 | |||
| CO_part (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/ m^3 | 250 | |||
| NO_xnom (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/ m^3 | 99 | |||
| NO_xpart (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/ m^3 | 92 | |||
| OCG_nom (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/ m^3 | 2 | |||
| OCG_part (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/ m^3 | 5 | |||
| PM_nom (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung | mg/ m^3 | 9 | 13 | ||
| PM_part (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/ m^3 | 16 | |||
| p_nom | Abgasabzug bei Nennwärmeleistung | Pa | 12 | |||
| p_part | Abgaszug bei Nennwärmeleistung | Pa | 10 | |||
| el_53 | Standby-Hilfsleistungsaufnahme | kW | 0.002 | |||
| el_max | Verbrauch an elektrischer Hilfsenergie bei Nennwärmeleistung | kW | 0.055 | 0.13 | ||
| el_min | Verbrauch an elektrischer Hilfsenergie bei partieller Wärmeleistung | kW | 0.012 | |||
| E | Versorgungsspannung | V | 230 | |||
| f | Versorgungsfrequenz | Hz | 50 | |||
| W_max | Maximale Stromaufnahme - ganzzahlige Angabe | W | 360 | |||
| T_snom | Abgastemperatur bei Nennwärmeleistung | °C | 220 | 265 | ||
| T_spart | Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung | °C | 127 | |||
| T_class | Schornsteinklassifizierung gemäß Referenznorm | 400 | ||||
| _fg norm | Abgasmassenstrom bei Nennwärmeleistung | g/s | 4.9 | 6.3 | ||
| _fg part | Abgasmassenstrom bei partieller Wärmeleistung | g/s | 3.4 | |||
| CO_2 | % 14.7 | 16.3 | ||||
| Zulässiger Kamin-Höchstzug | Pa | 20 | ||||
| Zulässiger Kamin-Mindestzug | Pa | 6 | ||||
| Mindestzug für die Schornsteingröße | Pa | 0.0 | ||||
| Gewicht | kg | 155 | ||||
| Fassungsvermögen Vorratsbehälter | kg | 18 | ||||
| Ofen für Räume mit einer Mindestgröße von | m^3 | 28 | ||||
| Durchmesser Rauchabzug | mm | 80 | ||||
| Brennstoff | - | Pellet | ||||
| Durchmesser Außenluftanschluss | mm 100 | 110 | ||||

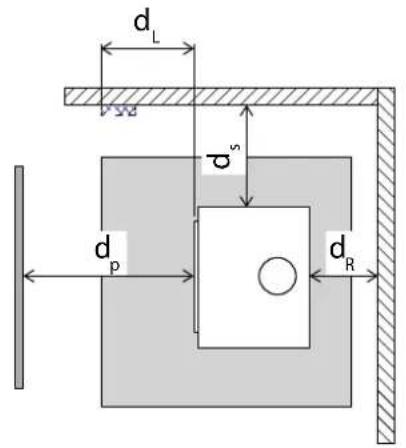

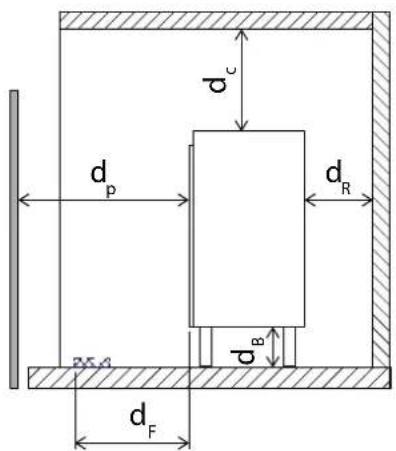

1.3.3 Mindestsicherheitsabstände
| Par. Beschreibung | M.Einh. | VIVIENNE 9 US | VIVIENNE 9 US Pro 2 | VIVIENNE 12 US | VIVIENNE 12 US Pro 2 | |
| d_p | Mindestabstände von der Rückseite zum Brenngut mm 50 | |||||
| d_s | Mindestabstände von den Seiten zum Brenngut mm 200 | |||||
| d_c | Mindestabstände von oben zum Brenngut mm 750 | |||||
| d_p | Mindestabstände von der Vorderseite des Brennguts mm 800 | |||||
| d_r | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||
| d_L | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||
| Par. Beschreibung | M.Einh. | VIVIENNE 9 | VIVIENNE 9 Pro 2 | VIVIENNE 13 | VIVIENNE 13 Pro 3 | |
| d_R | Mindestabstände von der Rückseite zum Brenngut mm 50 | |||||
| d_s | Mindestabstände von den Seiten zum Brenngut mm 200 | |||||
| d_c | Mindestabstände von oben zum Brenngut mm 750 | |||||
| d_p | Mindestabstände von der Vorderseite des Brennguts mm 800 | |||||
| d_F | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||
| d_L | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||


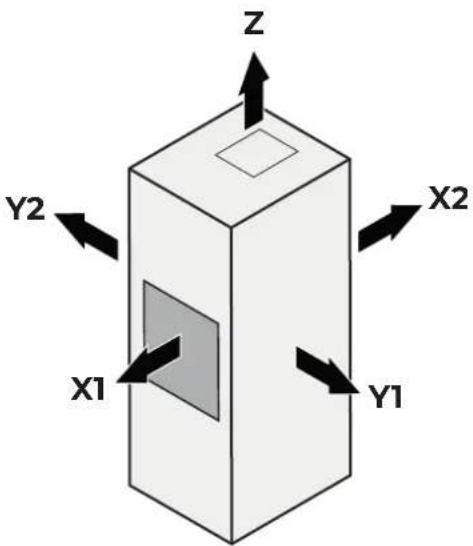

1.3.4 Mindestabstände für ordnungsgemäße Wartung und Handhabung
| Par. Beschreibung | M.Einh. | VIVIENNE 9 US | VIVIENNE 9 US Pro 2 | VIVIENNE 12 US | VIVIENNE 12 US Pro 2 | |
| X1 Mindestabstände von der Vorderseite des Brennguts mm 1000 | ||||||
| X2 Mindestabstände von der Rückseite zum Brenngut mm 50 | ||||||
| Y1 Mindestabstände von den Seiten zum Brenngut mm | 500 | |||||
| Y2 | Mindestabstände von den Seiten zum Brenngut | mm | 500 | |||
| Z | Mindestabstände von oben zum Brenngut | mm | 750 | |||
| Par. Beschreibung | M.Einh. | VIVIENNE 9 | VIVIENNE 9 Pro 2 | VIVIENNE 13 | VIVIENNE 13 Pro 3 | |
| X1 Mindestabstände von der Vorderseite des Brennguts mm 1000 | ||||||
| X2 Mindestabstände von der Rückseite zum Brenngut mm 50 | ||||||
| Y1 Mindestabstände von den Seiten zum Brenngut mm | 500 | |||||
| Y2 | Mindestabstände von den Seiten zum Brenng UT | mm | 500 | |||
| Z | Mindestabstände von oben zum Brenngut | mm | 750 | |||
2 VERKLEIDUNG
2.1 Verkleidung entfernen und anbringen

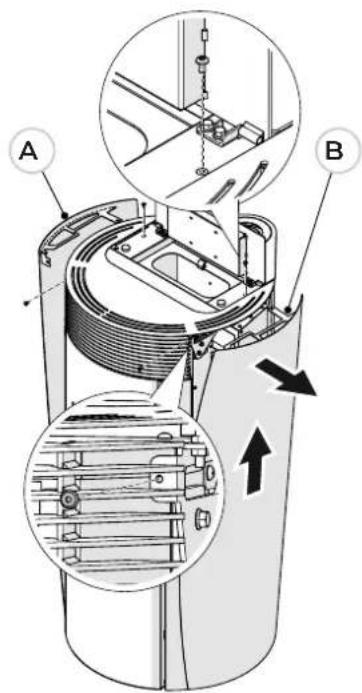

2.1.1 Seitenverkleidung abnehmen

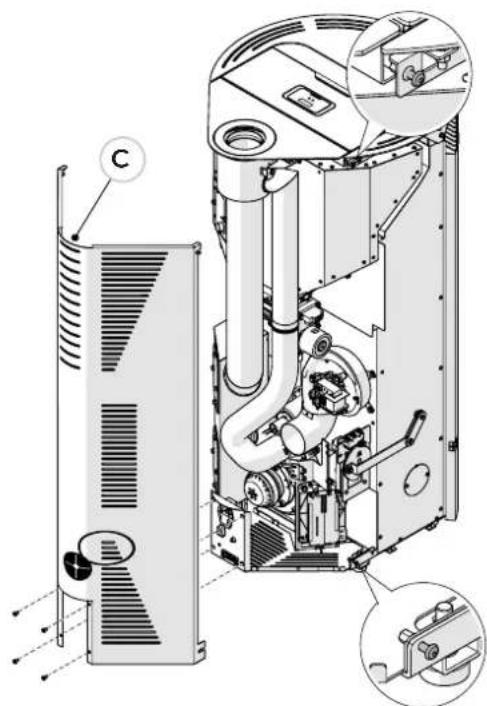

2.1.2 Hintere Verkleidung abnehmen

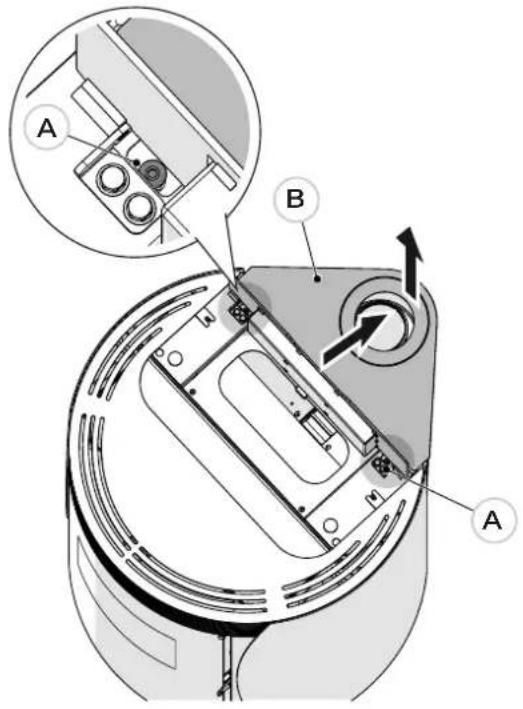

2.1.3 Abdeckung abnehmen
- Die Schrauben (A) lösen und die Platte (B) herausnehmen

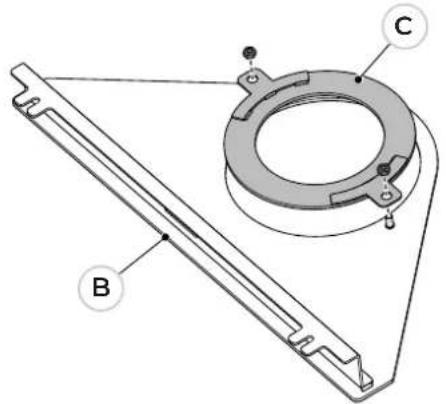

- Die Platte (B) drehen und die Halterung (C) dort entfernen, wo das konzentrische Rohr vorgesehen ist.
Bei der Montage in umgekehrter Reihenfolge wie in den Abbildungen zum Abbau vorgehen.
