VIVIENNE 13 - Poêle Palazzetti - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à granulés de bois
Marque	Palazzetti
Modèle	VIVIENNE 13
Combustible	Granulés de bois (pellets)
Puissance thermique nominale	13 kW
Puissance thermique à charge partielle	2.8 kW
Rendement nominal	90 %
Rendement à charge partielle	90 %
Rendement saisonnier	86.3 %
Émissions de CO (nominal)	50 mg/m³ (à 13 % O₂)
Émissions de CO (partiel)	250 mg/m³ (à 13 % O₂)
Émissions de NOx (nominal)	99 mg/m³ (à 13 % O₂)
Émissions de particules (nominal)	13 mg/m³ (à 13 % O₂)
Capacité du réservoir à granulés	18 kg
Poids	155 kg
Alimentation électrique	230 V / 50 Hz
Consommation électrique maximale	360 W
Consommation en veille	0.002 kW
Diamètre de sortie des fumées	80 mm
Diamètre de la prise d'air extérieure	110 mm
Volume minimal de la pièce	28 m³
Distances de sécurité (arrière)	50 mm
Distances de sécurité (côtés)	200 mm
Distances de sécurité (haut)	750 mm
Distances de sécurité (avant)	800 mm
Fonctions principales	Allumage automatique, programmation, ventilation ambiante, afficheur numérique
Entretien et nettoyage	Nettoyage régulier du brûleur, vidange du tiroir à cendres, nettoyage des vitres et conduits
Sécurité	Thermostat à réarmement manuel, sécurité surchauffe, arrêt automatique en cas de défaut
Pièces détachées et réparabilité	Pièces disponibles via réseau Palazzetti, réparation possible par technicien agréé

FOIRE AUX QUESTIONS - VIVIENNE 13 Palazzetti

Comment allumer le poêle VIVIENNE 13 ?

Assurez-vous que le réservoir est rempli de granulés et que l'alimentation électrique est branchée. Appuyez sur le bouton marche/arrêt sur l'afficheur. Le poêle effectue un cycle d'allumage automatique. Suivez les consignes de la notice pour la première utilisation.

Quel type de granulés utiliser ?

Utilisez des granulés de bois certifiés ENplus A1 ou DIN+, de diamètre 6 mm, avec un taux d'humidité inférieur à 10 %. Évitez les granulés de mauvaise qualité qui encrassent le brûleur.

Quelle est la fréquence de nettoyage du brûleur ?

Le brûleur doit être nettoyé toutes les 2-3 semaines en utilisation normale, ou plus souvent si la qualité des granulés est médiocre. Retirez les cendres et les résidus avec un aspirateur à cendres.

Comment vider le tiroir à cendres ?

Attendez que le poêle soit froid. Ouvrez la porte, retirez le tiroir situé sous le brûleur et videz les cendres dans un contenant métallique. Nettoyez le tiroir avant de le remettre en place.

Quelles sont les distances de sécurité minimales ?

Respectez les distances suivantes par rapport aux matériaux inflammables : arrière 50 mm, côtés 200 mm, haut 750 mm, avant 800 mm. Le sol doit être protégé sur 1500 mm autour du poêle.

Le poêle affiche un code d'erreur, que faire ?

Consultez la notice pour la signification du code. Les erreurs courantes incluent défaut d'allumage, surchauffe ou problème d'évacuation. Éteignez le poêle, vérifiez les points indiqués et réarmez le thermostat manuel si nécessaire.

Puis-je programmer le poêle pour qu'il s'allume automatiquement ?

Oui, l'afficheur permet de programmer des cycles de marche/arrêt. Réglez l'heure, la température souhaitée et les périodes de fonctionnement via le menu. La programmation quotidienne ou hebdomadaire est possible.

Dois-je faire intervenir un professionnel pour l'installation ?

Oui, l'installation doit être réalisée par un installateur qualifié conformément aux normes en vigueur. Un mauvais raccordement peut entraîner des risques d'incendie ou d'intoxication.

Comment entretenir la vitre de la porte ?

Nettoyez la vitre régulièrement avec un produit spécifique pour vitres de poêle ou du vinaigre blanc. Évitez les produits abrasifs. La vitre peut noircir avec l'utilisation, un nettoyage fréquent améliore la visibilité.

Quelle est la durée de vie moyenne du poêle ?

Avec un entretien régulier, un poêle Palazzetti peut durer 15 à 20 ans. Les pièces d'usure comme les joints, le ventilateur ou le brûleur peuvent être remplacées pour prolonger sa durée de vie.

MODE D'EMPLOI VIVIENNE 13 Palazzetti

Nous souhaitons avant tout vous remercier de la préférence que vous nous avez accordée en achetant notre produit et vous félicitions pour votre choix.

Afin de vous permettre de profiter au mieux de votre nouveau produit, nous vous invitons à suivre attentivement les instructions reportées dans cette notice.

1.3 Caractéristiques techniques ..... 49

1.3.1 Modèles VIVIENNE US 49
1.3.2 Modèles VIVIENNE....50
1.3.3 Distances de sécurité minimales .....51
1.3.4 Distances minimales pour un entretien et une utilisation corrects ..... 52

2 HABILLAGE 53

2.1 Démontage et montage de l'habillage ..... 53

2.1.1 Démontage des côtés. 53
2.1.2 Démontage du panneau arrière 53
2.1.3 Démontage du panneau supérieur....54

1.1 Principaux composants

1.1.1 VIVIENNE US

1 Vitre d'habillage de la porte
2 Porte
3 Vitre intérieure de la porte
4 Poignée d'ouverture
5 Poignée froide
6 Ventilateur ambiant
7 Tiroir à cendres
8 Brasier
9 Réservoir à granulés
10 Afficheur
11 Couvercle du réservoir

1 Tuyau de sortie des fumées
2 Tuyau de l'air comburant
3 Interrupteur de mise en marche
4 Connecteur RJ11
5 Ventilateur ambiant
6 Câble d'alimentation
7 Bornier 6 bornes
8 Thermostat à réarmement manuel
9 Ventilateur arrière (PRO2 - si présent)

1.1.2 VIVIENNE

1 Vitre d'habillage de la porte
2 Porte
3 Vitre intérieure de la porte
4 Poignée d'ouverture
5 Poignée froide
6 Ventilateur ambiant
7 Tiroir à cendres
8 Brasier
9 Réservoir à granulés
10 Afficheur
11 Couvercle du réservoir

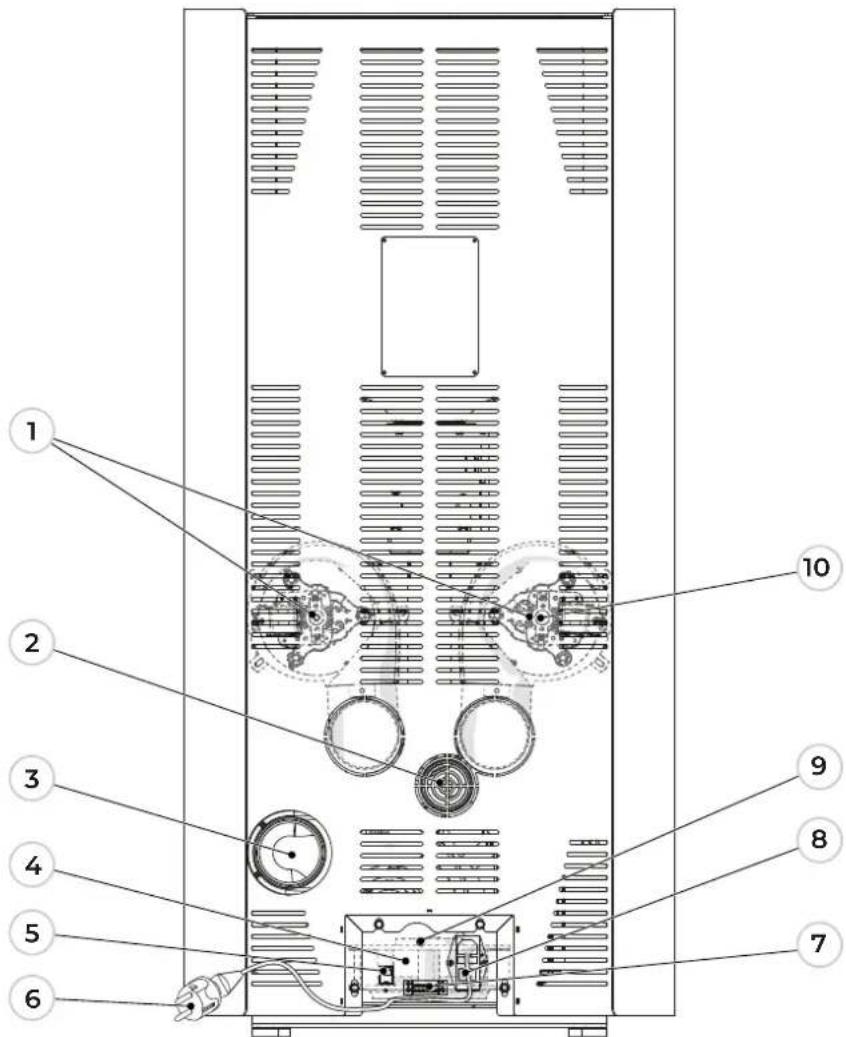

1 Ventilateurs arrière (PRO3 - si présent)
2 Tuyau de l'air comburant
3 Tuyau de sortie des fumées
4 Connecteur RJ11
5 Ventilateur ambiant
6 Câble d'alimentation
7 Bornier 6 bornes
8 Interrupteur de mise en marche
9 Thermostat à réarmement manuel
10 Ventilateur arrière (PRO2 - si présent)

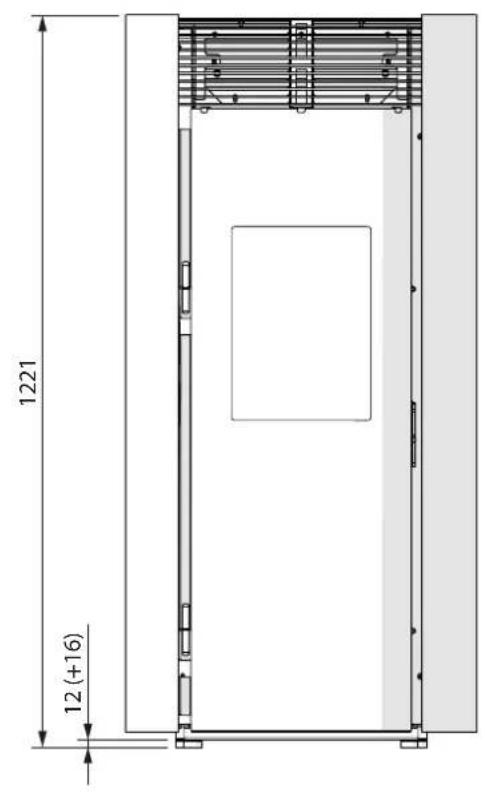

1.2 Dimensions

1.2.1 VIVIENNE US

1.3 Caractéristiques techniques

1.3.1 Modèles VIVIENNE US

Par. Description UM		VIVIEN-NE 9 US	VIVIEN-NE 9 US Pro 2	VIVIEN-NE 12 US	VIVIEN-NE 12 US Pro 2
P_nom	Puissance thermique nominale kW 9.3 12
P_part	Puissance thermique à charge partielle kW 2.8
_nom	Rendement de l'appareil à la puissance thermique nominale %	91 90
_part	Rendement de l'appareil à la puissance thermique à charge partielle	%		90
_s	Rendement saisonnier de l'appareil à la puissance thermique nominale	%	87.4		86.5
IEE	Indice d'efficacité énergétique, exprimé sous forme de nombre entier		128		127
CO_nom (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique nominale	mg/m3		50
CO_part (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique partielle	mg/m3		250
NO_xnom (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique nominale	mg/m3		99
NO_xpart (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique partielle	mg/m3		92
OCG_nom (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique nominale	mg/m3		2
OCG_part (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique partielle	mg/m3		5
PM_nom (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique nominale	mg/m3	9		13
PM_part (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique partielle	mg/m3		16
p_nom	Tirage des fumées à la puissance thermique nominale	Pa		12
p_part	Tirage des fumées à la puissance thermique partielle	Pa		10
el_53	Consommation d'énergie électrique auxiliaire en standby	kW		0.002
el_max	Consommation d'énergie électrique auxiliaire à la puissance thermique nominale	kW		0.055
el_min	Consommation d'énergie électrique auxiliaire à la puissance thermique partielle	kW		0.012
E	Tension d'alimentation	V		230
f	Fréquence d'alimentation	Hz		50
W_max	Puissance électrique maximale absorbée. nombre entier	W		360
T_snom	Température de sortie du gaz d'échappement à la puissance thermique nominale	°C	220		253
T_spart	Température de sortie du gaz d'échappement à la puissance thermique partielle	°C		127
T_class	Classification de la cheminée conformément à la norme de référence			400
_fg nom	Débit massique du gaz d'échappement à la puissance thermique nominale	g/s	4.9		5.9
_fg part	Débit massique du gaz d'échappement à la puissance thermique partielle	g/s		3.4
	CO_2	% 14.7		15.8
	Tirage maximal autorisé par le conduit de cheminée	Pa		20
	Tirage minimal autorisé par le conduit de cheminée	Pa		6
	Tirage minimum pour dimensionnement du poêle	Pa		0.0
	Poids	kg		165
	Capacité du réservoir d'alimentation	kg		15
	Poêle adapté pour les pièces d'un volume minimal de	m3	28		60
	Diamètre de sortie des fumées	mm		80
	Combustible	-		Granulés
	Diamètre de la prise d'air extérieure	mm		100

1.3.2 Modèles VIVIENNE

Par. Description UM		VIVIEN-NE 9	VIVIEN-NE 9 Pro 2	VIVIEN-NE 13	VIVIEN-NE 13 Pro 3
P_nom	Puissance thermique nominale kW 9.3 13
P_part	Puissance thermique à charge partielle kW 2.8
_nom	Rendement de l'appareil à la puissance thermique nominale % 91 90
_part	Rendement de l'appareil à la puissance thermique à charge partielle % 90
_s	Rendement saisonnier de l'appareil à la puissance thermique nominale %	87.4	86.6	86.3
IEE	Indice d'efficacité énergétique, exprimé sous forme de nombre entier	128		127
CO_nom (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique nominale mg/ m^3		50
CO_part (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique partielle mg/ m^3		250
NO_xnom (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique nominale mg/ m^3		99
NO_xpart (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique partielle mg/ m^3		92
OCG_nom (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique nominale mg/ m^3		2
OCG_part (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique partielle mg/ m^3		5
PM_nom (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique nominale mg/ m^3	9		13
PM_part (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique partielle mg/ m^3		16
p_nom	Tirage des fumées à la puissance thermique nominale Pa		12
p_part	Tirage des fumées à la puissance thermique partielle Pa		10
el_SB	Consommation d'énergie électrique auxiliaire en standby kW		0.002
el_max	Consommation d'énergie électrique auxiliaire à la puissance thermique nominale kW		0.055		0.13
el_min	Consommation d'énergie électrique auxiliaire à la puissance thermique partielle kW		0.012
E	Tension d'alimentation V		230
f	Fréquence d'alimentation Hz		50
W_max	Puissance électrique maximale absorbée. nombre entier W		360
T_snom	Température de sortie du gaz d'échappement à la puissance thermique nominale °C	220		265
T_spart	Température de sortie du gaz d'échappement à la puissance thermique partielle °C		127
T_class	Classification de la cheminée conformément à la norme de référence		400
_fg nom	Débit massique du gaz d'échappement à la puissance thermique nominale g/s		4.9		6.3
_fg part	Débit massique du gaz d'échappement à la puissance thermique partielle g/s		3.4
	CO_2	%	14.7		16.3
	Tirage maximal autorisé par le conduit de cheminée Pa		20
	Tirage minimal autorisé par le conduit de cheminée Pa		6
	Tirage minimum pour dimensionnement du poêle Pa		0.0
	Poids kg		155
	Capacité du réservoir d'alimentation kg		18
	Poêle adapté pour les pièces d'un volume minimal de m ^3		28
	Diamètre de sortie des fumées mm		80
	Combustible - Granulés
	Diamètre de la prise d'air extérieure mm	100		110

1.3.3 Distances de sécurité minimales

Par. Description UM		VIVIENNE 9 US	VIVIENNE 9 US Pro 2	VIVIENNE 12 US	VIVIENNE 12 US Pro 2
d_R	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 50
d_s	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 200
d_c	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 750
d_p	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 800
d_F	Distances périphériques inférieures minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_L	Distances périphériques frontales minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500

Par. Description UM		VIVIENNE 9	VIVIENNE 9 Pro 2	VIVIENNE 13	VIVIENNE 13 Pro 3
d_R	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 50
d_s	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 200
d_c	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 750
d_P	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 800
d_F	Distances périphériques inférieures minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_L	Distances périphériques frontales minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500

1.3.4 Distances minimales pour un entretien et une utilisation corrects

Par. Description UM		VIVIENNE 9 US	VIVIENNE 9 US Pro 2	VIVIENNE 12 US	VIVIENNE 12 US Pro 2
X1	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 1000
X2	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 50
Y1	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 500
Y2	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 500
Z	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 750

Par. Description UM		VIVIENNE 9	VIVIENNE 9 Pro 2	VIVIENNE 13	VIVIENNE 13 Pro 3
X1	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 1000
X2	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 50
Y1	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 500
Y2	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 500
Z	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 750

Figure 8

2 HABILLAGE

2.1 Démontage et montage de l'habillage

2.1.1 Démontage des côtés

2.1.2 Démontage du panneau arrière

2.1.3 Démontage du panneau supérieur

1. Desserrer les vis (A) et extraire la plaque (B)

1. Tourner la plaque (B) et retirer le support (C) sur lequel est prévue l'installation du tuyau concentrique.

Pour le montage, il faut procéder dans l'ordre inverse à celui illustré sur les figures de démontage.
