MANUAL DE USUARIO VIVIENNE 13 Palazzetti

Deseamos agradecerle por la preferencia que nos ha otorgado adquiriendo nuestro producto y lo felicitamos por su elección.

Para el mejor uso de su producto, lo invitamos a leer con atención cuanto se describe en el presente manual.

Dragi kupče,

Prije svega želimo Vam se zahvaliti na preferenciji koju ste nam dali kupnjom našeg proizvoda i čestitamo Vam na izboru.

1 INFORMACIÓN DEL PRODUCTO 56

1.1 Componentes principales ..... 56

1.1.1 VIVIENNE US....56
1.1.2 VIVIENNE....58

1.2 Medidas....60

1.2.1 VIVIENNE US....60
1.2.2 VIVIENNE....61

1.3 Características técnicas. 62

1.3.1 Modelos VIVIENNE US 62
1.3.2 Modelos VIVIENNE....63
1.3.3 Distancias mínimas de seguridad ..... 64
1.3.4 Distancias mínimas para un mantenimiento y gestión correctos ..... 65

2 REVESTIMIENTO 66

2.1 Desmontaje y montaje del revestimiento....66

2.1.1 Desmontaje de los laterales....66
2.1.2 Desmontaje de la trasera....66
2.1.3 Desmontaje de la tapa 67

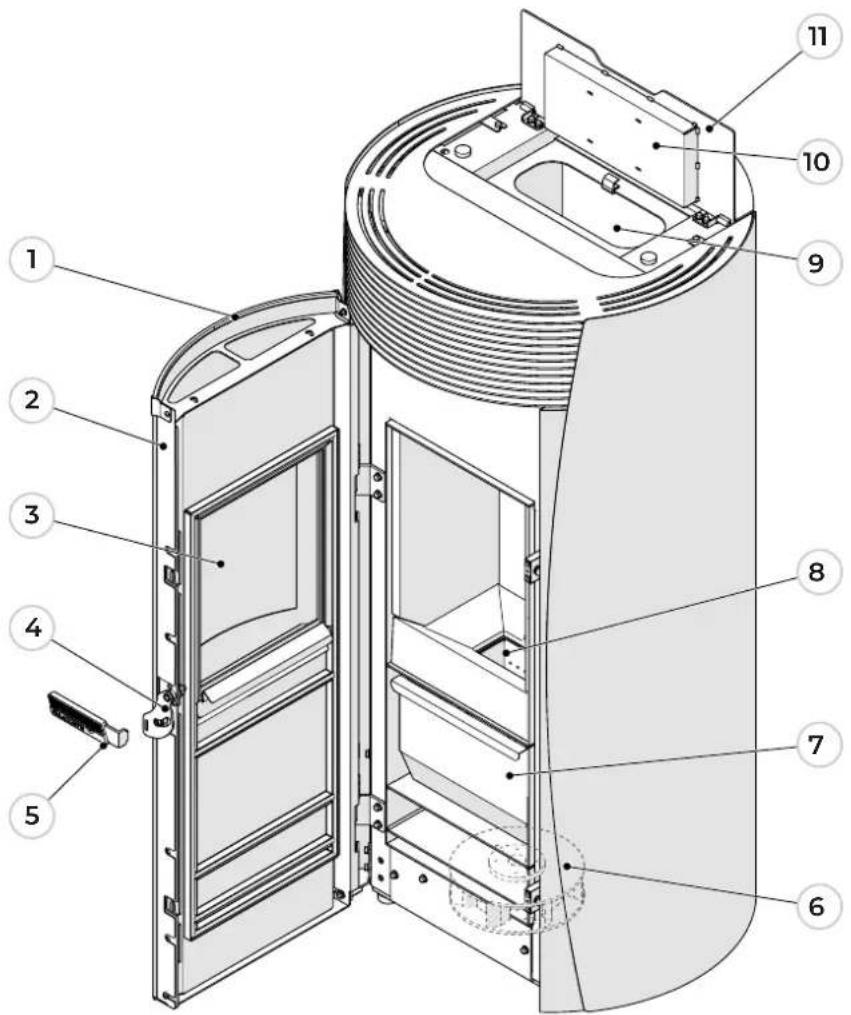

1 INFORMACIÓN DEL PRODUCTO

1.1 Componentes principales

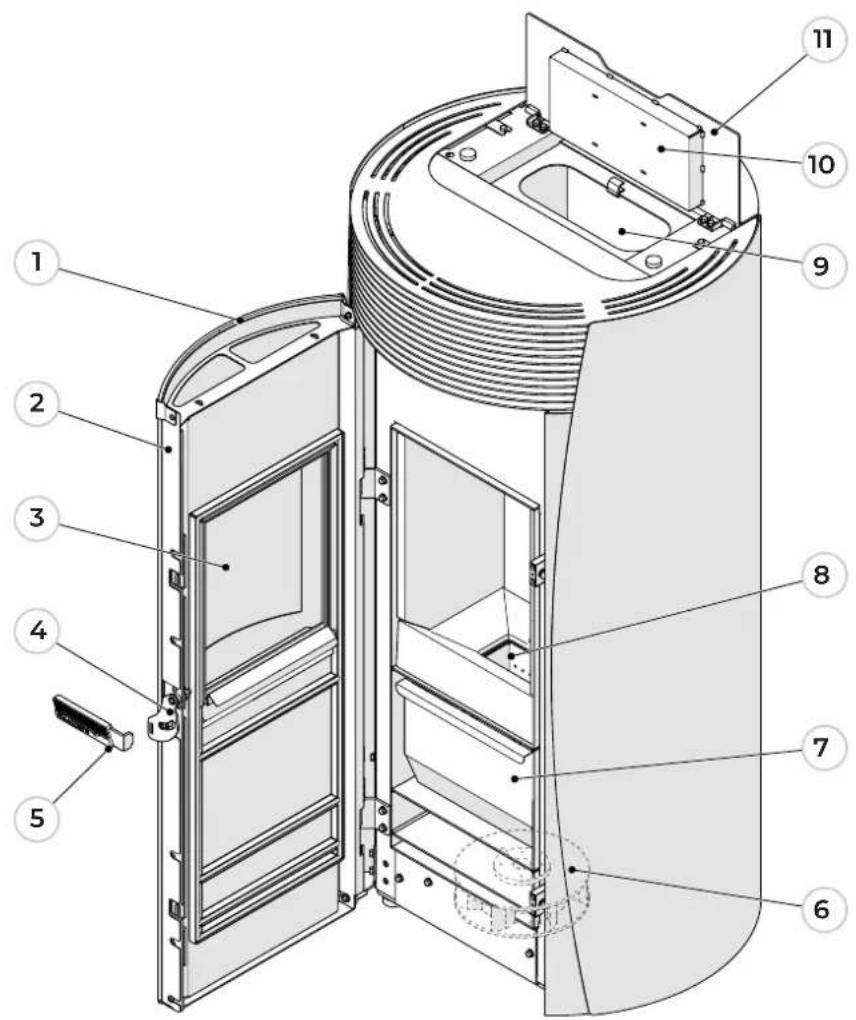

1.1.1 VIVIENNE US

1 Cristal de revestimiento de la puerta
2 Puerta
3 Cristal interno de la puerta
4 Manilla de apertura
5 Manilla fría
6 Ventilador de ambiente
7 Cajón de la ceniza
8 Brasero
9 Depósito de pellets
10 Pantalla
11 Tapa del depósito

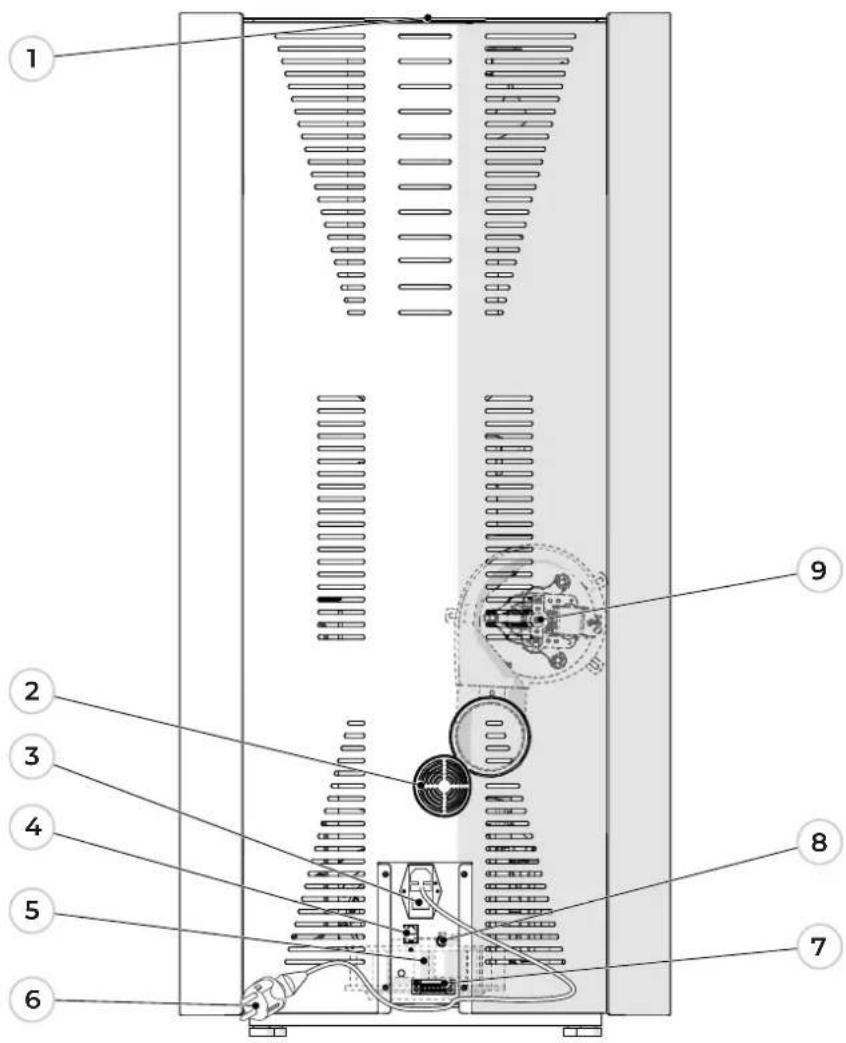

1 Tubo de salida de humos
2 Tubo de aire comburente
3 Interruptor de encendido
4 Conector RJ11
5 Ventilador de ambiente
6 Cable de alimentación
7 Regleta de conexiones de 6 patillas
8 Termostato de rearme manual
9 Ventilador trasero (PRO2 - si se incluye)

1.1.2 VIVIENNE

1 Cristal de revestimiento de la puerta
2 Puerta
3 Cristal interno de la puerta
4 Manilla de apertura
5 Manilla fría
6 Ventilador de ambiente
7 Cajón de la ceniza
8 Brasero
9 Depósito de pellets
10 Pantalla
11 Tapa del depósito

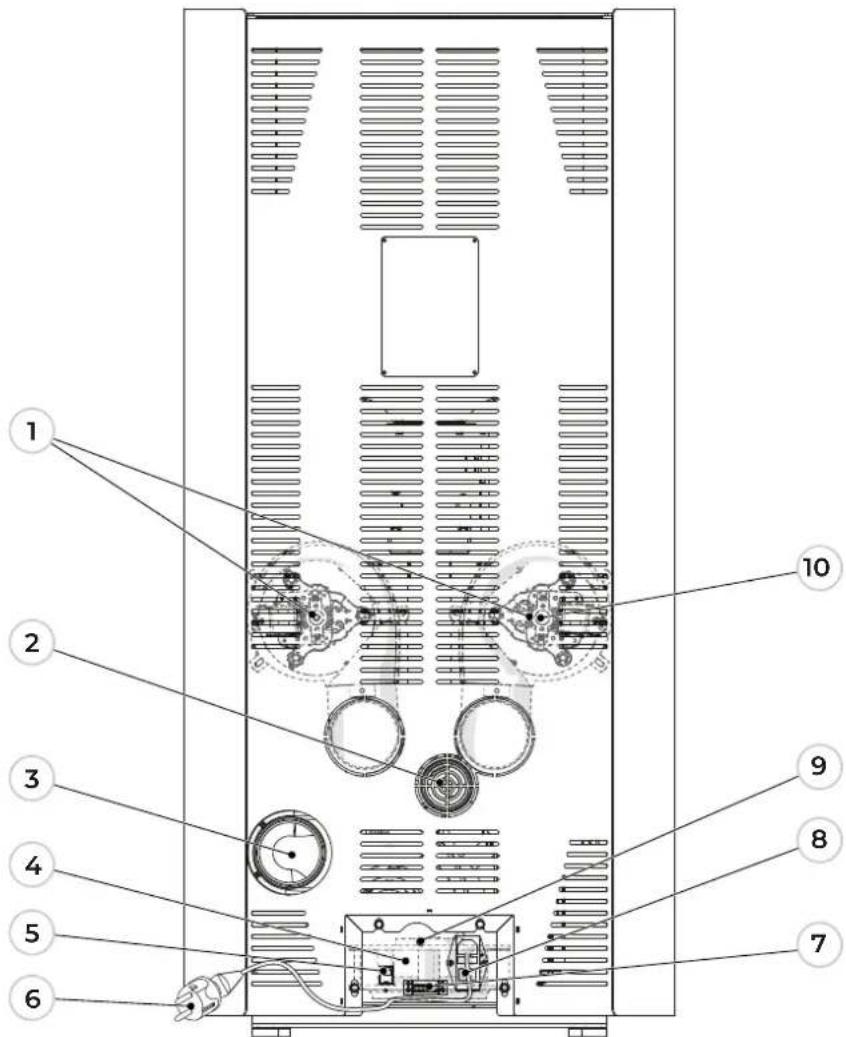

1 Ventiladores traseros (PRO3 - si se incluye)
2 Tubo de aire comburente
3 Tubo de salida de humos
4 Conector RJ11
5 Ventilador de ambiente
6 Cable de alimentación
7 Regleta de conexiones de 6 patillas
8 Interruptor de encendido
9 Termostato de rearme manual
10 Ventilador trasero (PRO2 - si se incluye)

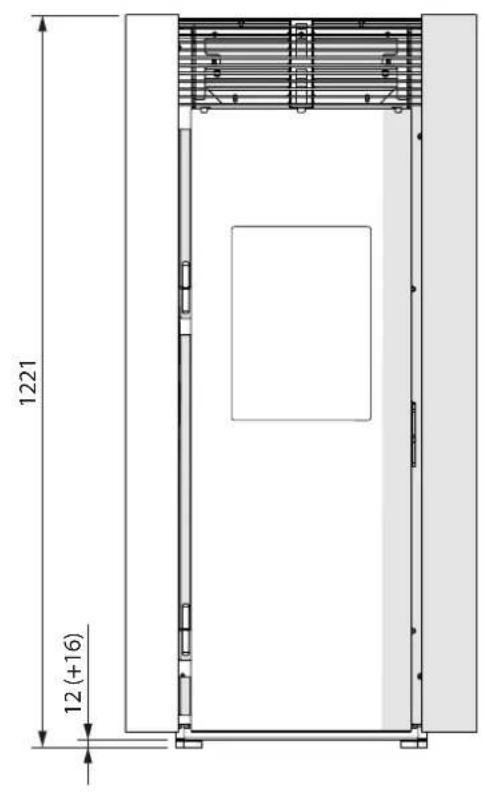

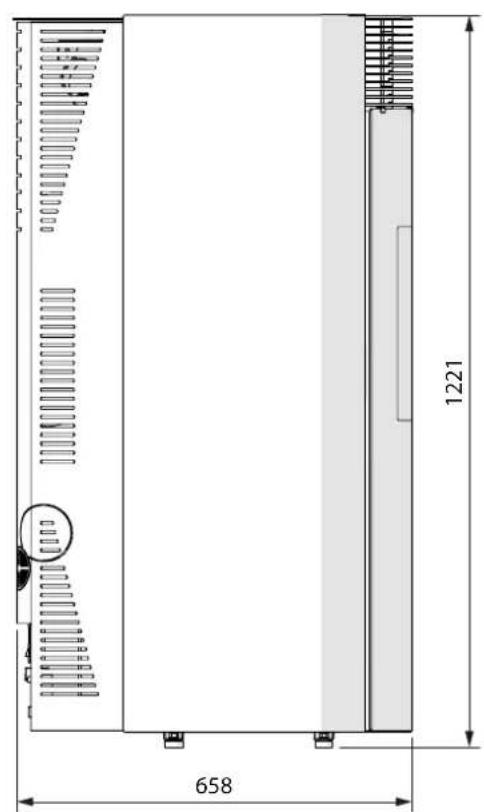

1.2 Medidas

1.2.1 VIVIENNE US

1221 12 (+16)

1.3 Características técnicas

1.3.1 Modelos VIVIENNE US

Par. Descripción UM		VIVIEN-NE 9 US	VIVIEN-NE 9 US Pro 2	VIVIEN-NE 12 US	VIVIEN-NE 12 US Pro 2
P_nom	Potencia térmica nominal kW 9.3 12
P_part	Potencia térmica de salida en condiciones de carga parcial	kW		2.8
_nom	Eficiencia del aparato a la potencia térmica nominal % 91 90
_part	Eficiencia del aparato a la potencia térmica en condiciones de carga parcial	%		90
_s	Eficiencia de la calefacción estacional del aparato a la potencia térmica nominal	% 87.4		86.5
EEI	Índice de eficiencia energética, expresado como número entero		128		127
CO_nom (13% O_2 )	Emisión de CO al 13% de oxígeno a la potencia térmica nominal	mg/m3		50
CO_part (13% O_2 )	Emisión de CO al 13% de oxígeno a la potencia térmica parcial	mg/m3		250
NO_xnom (13% O_2 )	Emisión de NOx al 13% de oxígeno a la potencia térmica nominal	mg/m3		99
NO_xpart (13% O_2 )	Emisión de NOx al 13% de oxígeno a la potencia térmica parcial	mg/m3		92
OCC_nom (13% O_2 )	Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica nominal	mg/m3		2
OCG_part (13% O_2 )	Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica parcial	mg/m3		5
PM_nom (13% O_2 )	Emisión de partículas al 13% de oxígeno a la potencia térmica nominal	mg/m3	9		13
PM_part (13% O_2 )	Emisión de partículas al 13% de oxígeno a la potencia térmica parcial	mg/m3		16
p_nom	Tiro de los humos a la potencia térmica nominal	Pa		12
p_part	Tiro de los humos a la potencia térmica parcial	Pa		10
el_SA	Consumo de energía eléctrica auxiliar en stand-by	kW		0.002
el_max	Consumo de energía eléctrica auxiliar a la potencia térmica nominal	kW		0.055
el_min	Consumo de energía eléctrica auxiliar a la potencia térmica parcial	kW		0.012
E	Tensión de alimentación	V		230
f	Frecuencia de alimentación	Hz		50
W_max	Potencia eléctrica máxima absorbida. Dato entero	W		360
T_snom	Temperatura de salida del gas de evacuación a la potencia térmica nominal	°C	220		253
T_sport	Temperatura de salida del gas de evacuación a la potencia térmica parcial	°C		127
T_class	Clasificación de la chimenea con arreglo a la norma pertinente			400
_fg nom	Caudal másico del gas de evacuación a la potencia térmica nominal	g/s	4.9		5.9
_fg part	Caudal másico del gas de evacuación a la potencia térmica parcial	g/s		3.4
	CO_2	%	14.7		15.8
	Tiro máximo admitido en el humero	Pa		20
	Tiro mínimo admitido en el humero	Pa		6
	Tiro mínimo para el dimensionamiento de la chimenea	Pa		0.0
	Peso	kg		165
	Capacidad del depósito de alimentación	kg		15
	Estufa adecuada para locales no inferiores a	m3	28		60
	Diámetro de la salida de humos	mm		80
	Combustible	-		Pellets
	Diámetro de la toma de aire exterior	mm		100

1.3.2 Modelos VIVIENNE

Par. Descripción UM			VIVIEN-NE 9	VIVIEN-NE 9 Pro 2	VIVIEN-NE 13	VIVIEN-NE 13 Pro 3
P_nom	Potencia térmica nominal kW 9.3 13
P_part	Potencia térmica de salida en condiciones de carga parcial		kW		2.8
_nom	Eficiencia del aparato a la potencia térmica nominal % 91 90
_part	Eficiencia del aparato a la potencia térmica en condiciones de carga parcial		%		90
_s	Eficiencia de la calefacción estacional del aparato a la potencia térmica nominal		%	87.4		86.6
EEI	Índice de eficiencia energética, expresado como número entero			128		127
CO_nom (13% O_2 )	Emisión de CO al 13% de oxígeno a la potencia térmica nominal		mg/m3		50
CO_part (13% O_2 )	Emisión de CO al 13% de oxígeno a la potencia térmica parcial mg/m		3		250
NO_xnom (13% O_2 )	Emisión de NOx al 13% de oxígeno a la potencia térmica nominal		mg/m3		99
NO_xpart (13% O_2 )	Emisión de NOx al 13% de oxígeno a la potencia térmica parcial		mg/m3		92
OCC_nom (13% O_2 )	Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica nominal		mg/m3		2
OCC_part (13% O_2 )	Emisión de hidrocarburos al 13% de oxígeno a la potencia térmica parcial		mg/m3		5
PM_nom (13% O_2 )	Emisión de partículas al 13% de oxígeno a la potencia térmica nominal		mg/m3	9		13
PM_part (13% O_2 )	Emisión de partículas al 13% de oxígeno a la potencia térmica parcial		mg/m3		16
p_nom	Tiro de los humos a la potencia térmica nominal		Pa		12
p_part	Tiro de los humos a la potencia térmica parcial		Pa		10
el_53	Consumo de energía eléctrica auxiliar en stand-by		kW		0.002
el_max	Consumo de energía eléctrica auxiliar a la potencia térmica nominal		kW		0.055
el_min	Consumo de energía eléctrica auxiliar a la potencia térmica parcial		kW		0.012
E	Tensión de alimentación		V		230
f	Frecuencia de alimentación		Hz		50
W_max	Potencia eléctrica máxima absorbida. Dato entero		W		360
T_snom	Temperatura de salida del gas de evacuación a la potencia térmica nominal		°C	220		265
T_spart	Temperatura de salida del gas de evacuación a la potencia térmica parcial		°C		127
T_class	Clasificación de la chimenea con arreglo a la norma pertinente				400
_lg nom	Caudal másico del gas de evacuación a la potencia térmica nominal		g/s	4.9		6.3
_lg part	Caudal másico del gas de evacuación a la potencia térmica parcial		g/s		3.4
	CO_2		% 14.7		16.3
	Tiro máximo admitido en el humero		Pa		20
	Tiro mínimo admitido en el humero		Pa		6
	Tiro mínimo para el dimensionamiento de la chimenea		Pa		0.0
	Peso		kg		155
	Capacidad del depósito de alimentación		kg		18
	Estufa adecuada para locales no inferiores a		m3		28
	Diámetro de la salida de humos		mm		80
	Combustible		-		Pellets
	Diámetro de la toma de aire exterior		mm 100		110

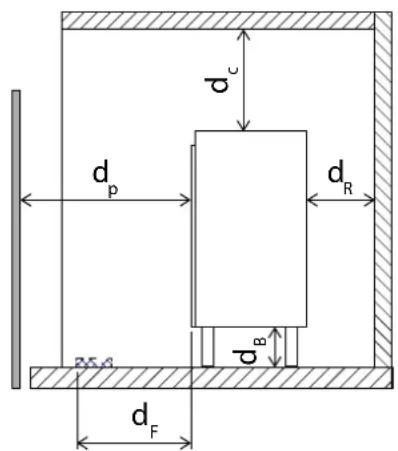

1.3.3 Distancias mínimas de seguridad

Par. Descripción UM		VIVIENNE 9 US	VIVIENNE 9 US Pro 2	VIVIENNE 12 US	VIVIENNE 12 US Pro 2
d_R	Distancias mínimas por detrás respecto a material combustible mm 50
d_s	Distancias mínimas por los lados respecto a material combustible mm 200
d_c	Distancias mínimas por arriba respecto a material combustible mm 750
d_p	Distancias mínimas por delante respecto a material combustible mm 800
d_F	Distancias mínimas perimetrales inferiores respecto a material combustible alrededor del producto	mm 1500
d_L	Distancias mínimas perimetrales frontales respecto a material combustible alrededor del producto	mm 1500

Par. Descripción UM			VIVIENNE 9	VIVIENNE 9 Pro 2	VIVIENNE 13	VIVIENNE 13 Pro 3
d_R	Distancias mínimas por detrás respecto a material combustible	mm 50
d_s	Distancias mínimas por los lados respecto a material combustible mm 200
d_c	Distancias mínimas por arriba respecto a material combustible mm 750
d_p	Distancias mínimas por delante respecto a material combustible mm 800
d_f	Distancias mínimas perimetrales inferiores respecto a material combustible alrededor del producto	mm 1500
d_L	Distancias mínimas perimetrales frontales respecto a material combustible alrededor del producto	mm 1500

d_c d_p d_R d_B d_F 25.4

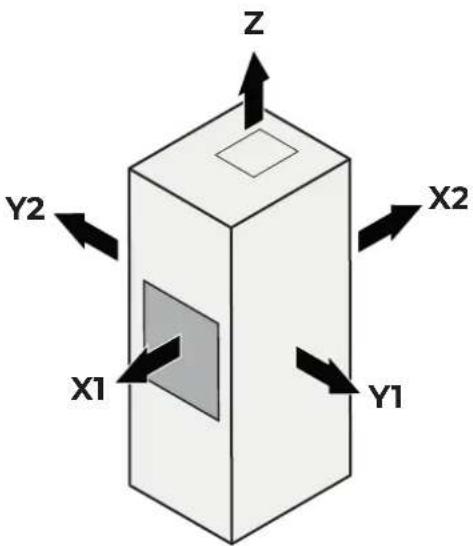

1.3.4 Distancias mínimas para un mantenimiento y gestión correctos

Par. Descripción UM			VIVIENNE 9 US	VIVIENNE 9 US Pro 2	VIVIENNE 12 US	VIVIENNE 12 US Pro 2
X1 Distancias mínimas por delante respecto a material combustible mm 1000
X2 Distancias mínimas por detrás respecto a material combustible mm 50
Y1	Distancias mínimas por los lados respecto a material combustible	mm		500
Y2	Distancias mínimas por los lados respecto a material combustible	mm		500
Z	Distancias mínimas por arriba respecto a material combustible	mm		750
Par. Descripción UM			VIVIENNE 9	VIVIENNE 9 Pro 2	VIVIENNE 13	VIVIENNE 13 Pro 3
X1 Distancias mínimas por delante respecto a material combustible mm 1000
X2	Distancias mínimas por detrás respecto a material combustible	mm		50
Y1	Distancias mínimas por los lados respecto a material combustible	mm		500
Y2	Distancias mínimas por los lados respecto a material combustible	mm		500
Z	Distancias mínimas por arriba respecto a material combustible	mm		750

Z Y2 X2 X1 Y1

Figura 8

2 REVESTIMIENTO

2.1 Desmontaje y montaje del revestimiento

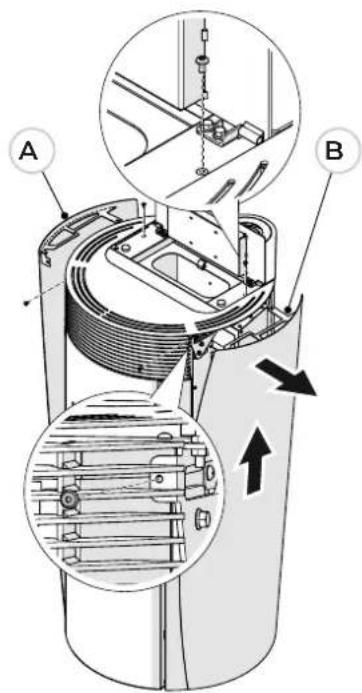

2.1.1 Desmontaje de los laterales

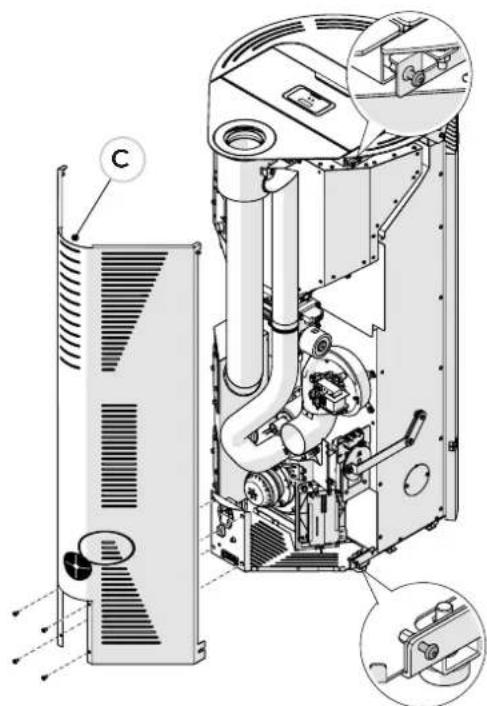

2.1.2 Desmontaje de la trasera

2.1.3 Desmontaje de la tapa

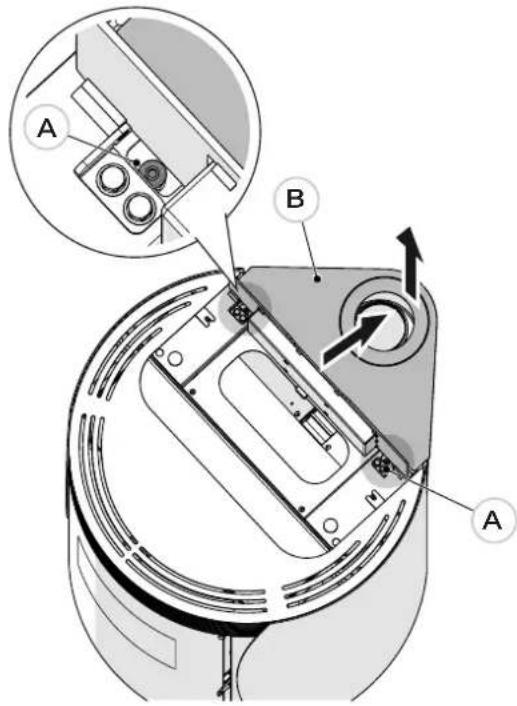

1. Afloje los tornillos (A) y extraiga la tapa (B)

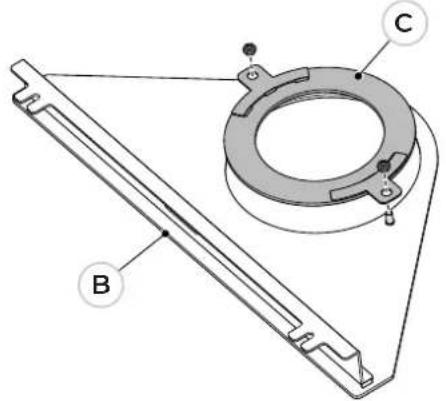

1. Gire la tapa (B) y quite el soporte (C) cuando esté previsto el tubo concéntrico.

Para el montaje se han de seguir los pasos en orden inverso al indicado en las figuras de desmontaje.
