MANUALE UTENTE MX-VC2650 Mx Onda

MANUALE D'USO E INSTALLAZIONE

Mx Onda

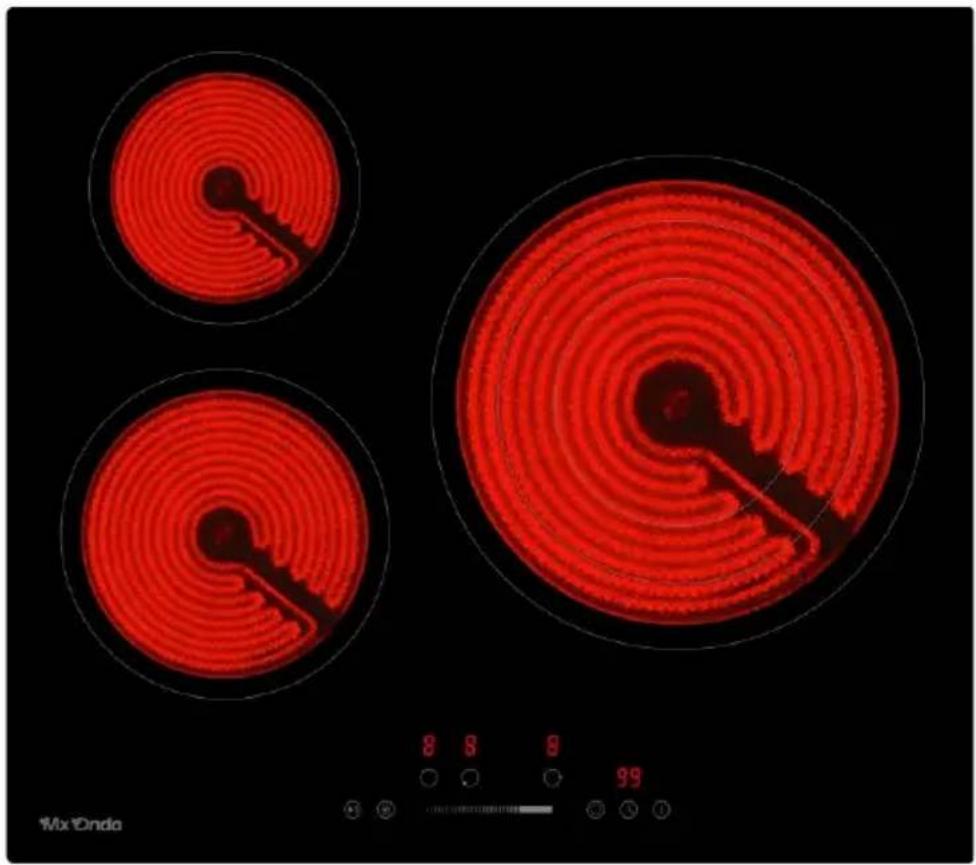

PIASTRA IN VETROCERAMICA DA INCASSO CON TRE ZONE DI COTTURA

MODELLO: MX-VC2650

APRIGLIELO. Questo dispositivo non ha alcuna parte che possa essere riparata da soli. In caso di malfunzionamento, non manipolarlo, rivolgersi ad un Servizio Tecnico Ufficiale MX ONDA.

Una volta scaduta la vita utile di questo prodotto elettrico, non gettarlo via con i rifiuti domestici.

Depositarlo nell'apposito contenitore presso un punto di riciclaggio locale per un successivo riciclaggio.

Questo prodotto è conforme alla direttiva europea RoHS (2011/65/UE), sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

INTRODUZIONE

Congratulazioni per l'acquisto del tuo nuovo piano cottura in vetroceramica da incasso con tre zone di cottura MX ONDA modello MX-VC2650.

Si consiglia di dedicare un po' di tempo alla lettura di questo Manuale dell'utente e dell'installazione per comprendere appieno come installarlo correttamente e come utilizzarlo. Per l'installazione, leggere la sezione relativa all'installazione.

Si prega di leggere attentamente tutte le istruzioni di sicurezza prima dell'uso e conservare questo manuale d'uso e installazione per riferimento futuro.

Tra le altre, incorpora le seguenti caratteristiche:

• Vetro ceramico ad alta resistenza.
- Potenza massima: 5700 W
- Zona di cottura 1: Diametro di cottura: 165 mm Potenza: 1200W
- Zona di cottura 2: Diametro di cottura: 200 mm Potenza: 1800W
- Zona di cottura 3: Diametro di cottura: 150/220/300 mm Potenza: 1050/1950/2700W
- Comandi elettronici di tipo touch
- 9 livelli di potenza
- Timer fino a 99 minuti
- Spegnimento automatico di sicurezza
- Blocco bambini
- Indicazione del calore residuo

PRIMA DI COLLEGARE L'APPARECCHIO

La tua sicurezza è importante per noi. Si prega di leggere queste informazioni prima di utilizzare la scheda.

Installazione (pericolo di scosse elettriche)

• Scollegare l'apparecchio dalla rete elettrica prima di eseguire qualsiasi lavoro o manutenzione su di esso.
• Il collegamento a un buon sistema di cablaggio di terra è essenziale e obbligatorio.
• Le modifiche al sistema di cablaggio domestico devono essere eseguite solo da un elettricista qualificato.
• La mancata osservanza di questo consiglio può provocare scosse elettriche o morte.

Pericolo di taglio

• Attenzione: i bordi del pannello sono taglienti.
• La mancata osservanza di questa precauzione può causare lesioni o tagli.

Importanti istruzioni di sicurezza

• Leggere attentamente queste istruzioni prima di installare o utilizzare questo apparecchio.
• Nessun prodotto o prodotto combustibile deve essere inserito in questo apparecchio in nessun momento.
• Rendere queste informazioni disponibili alla persona responsabile dell'installazione del dispositivo, in quanto potrebbero ridurre i costi di installazione.
• Per evitare rischi, questo apparecchio deve essere installato in conformità con queste istruzioni di installazione.
• Questo apparecchio deve essere installato e messo a terra solo da una persona adeguatamente qualificata.
• Questo apparecchio deve essere collegato a un circuito che incorpora un interruttore di isolamento che fornisca la completa disconnessione dalla fonte di alimentazione.
• La mancata corretta installazione del dispositivo può invalidare la garanzia o le richieste di responsabilità.

Funzionamento e manutenzione

• Non cuocere su un piano cottura rotto o incrinato. Se la superficie del piano di cottura si rompe o si incrina, scollegare il piano cottura dalla presa di corrente (automatica) e contattare un tecnico qualificato.
• Spegnere il piano cottura e attendere che si raffreddi completamente prima di pulirlo; Per la manutenzione è necessario scollegare il piano cottura dalla rete elettrica.
• La mancata osservanza di questo consiglio può provocare scosse elettriche o morte.

Pericolo per la salute

• Questo dispositivo è conforme alle norme di sicurezza elettrica ed elettromagnetica.
• Tuttavia, le persone con pacemaker o altri impianti elettrici (come le pompe per insulina) dovrebbero consultare il proprio medico o il produttore dell'impianto prima di utilizzare questo dispositivo per assicurarsi che i loro impianti non siano influenzati dal campo elettromagnetico.
• La mancata osservanza di questo consiglio può provocare la morte o danni significativi alla salute.

Pericolo di superfici calde

• Durante l'uso, le parti accessibili di questo apparecchio diventeranno abbastanza calde da causare ustioni.
• Non lasciare che il corpo, gli indumenti o qualsiasi altra cosa che non sia la pentola appropriata entrino in contatto con il vetro ceramico fino a quando la superficie non si è raffreddata.
• Oggetti metallici come coltelli, forchette, cucchiai e coperchi non devono essere posizionati sulla superficie del piano di lavoro in quanto potrebbero surriscaldarsi.
• I manici delle pentole possono essere caldi al fatto.

• Verificare che i manici delle pentole non sporgano da altre zone di cottura accese. Tenere le maniglie fuori dalla portata dei bambini.

• Tenere lontani i bambini.

• La mancata osservanza di questo consiglio può causare ustioni e scottature.

Pericolo di taglio

• La lama affilata di un raschietto per lastre di vetro è esposta quando il coperchio di sicurezza è retratto. Utilizzare con grande cura e conservare sempre in modo sicuro e fuori dalla portata dei bambini.
• La mancata osservanza delle precauzioni necessarie può causare lesioni o tagli.

IMPORTANTI ISTRUZIONI DI SICUREZZA

• Non lasciare mai l'apparecchio incustodito durante l'uso. Quando l'olio è surriscaldato, può causare fumo e fuoriuscite che possono incendiarsi.
• Non utilizzare mai l'apparecchio come superficie di lavoro o di stoccaggio.
  • Non lasciare mai oggetti o utensili sull'apparecchio.
• Non posizionare o lasciare oggetti magnetizzabili (ad es. carte di credito, schede di memoria) o dispositivi elettronici (ad es. computer, lettori MP3) vicino al dispositivo, poiché potrebbero essere influenzati dal suo campo elettromagnetico.
• Non utilizzare mai l'apparecchio per riscaldare o riscaldare la stanza. Dopo l'uso, spegnere sempre le zone di cottura e il piano cottura come descritto in questo manuale (cioè utilizzando i comandi touch).
• Non permettere ai bambini di giocare con l'apparecchio o di sedersi, stare in piedi o arrampicarsi sulla piastra.
  • Non appoggiare sul piatto giocattoli o prodotti che attirino l'attenzione dei bambini; I bambini potrebbero arrampicarsi sulla piastra e potrebbero ferirsi gravemente.
• Non lasciare i bambini soli o incustoditi nell'area in cui viene utilizzato l'apparecchio.

- I bambini o le persone con una disabilità che limita la loro capacità di utilizzare l'apparecchio devono avere una persona responsabile e competente che li istruisca sul suo utilizzo. L'istruttore deve essere convinto di poter utilizzare il dispositivo senza pericolo per se stesso o per l'ambiente.

- Non riparare o sostituire alcuna parte dell'apparecchio a meno che non sia specificamente raccomandato nel manuale. Tutti gli altri servizi devono essere eseguiti da un tecnico qualificato.

- Non utilizzare un pulitore a vapore per pulire la piastra.

- Non appoggiare o far cadere oggetti pesanti sulla piastra. Non appoggiarsi al piatto.

- Non utilizzare pentole, padelle o pentole con bordi irregolari o trascinarle sulla superficie del vetro in quanto ciò potrebbe graffiare la superficie del vetro.

- Non utilizzare spugne abrasive o altri prodotti per la pulizia abrasivi per pulire la superficie del piano cottura in quanto potrebbero graffiare la superficie del vetro.

- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o da personale qualificato per evitare rischi.

- Questo apparecchio è destinato esclusivamente all'uso domestico, non all'uso professionale. MX ONDA non si assume alcuna responsabilità e la garanzia decade in caso di uso improprio o di mancata osservanza delle istruzioni.

- ATTENZIONE: L'apparecchio e le sue parti accessibili si surriscaldano durante l'uso. Prestare attenzione per evitare di toccare le zone di cottura. I bambini di età inferiore agli 8 anni devono essere tenuti lontani a meno che non siano continuamente sorvegliati.

- I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite da bambini senza un'adeguata supervisione.

- Questo dispositivo può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza se sono state supervisionate o istruite sull'uso del dispositivo in modo sicuro e se hanno compreso le istruzioni. pericoli connessi.

• ATTENZIONE: La cottura incustodita su una piastra riscaldante con grasso o olio può essere pericolosa e causare un incendio. NON tentare MAI di spegnere un incendio con acqua, spegnere l'apparecchio e poi coprire la fiamma ad esample con un coperchio o una coperta antincendio.
• ATTENZIONE: Pericolo di incendio: non posizionare o conservare i prodotti sulle superfici di cottura.
• ATTENZIONE: Se la superficie è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche e non toccarlo per evitare di tagliare il vetro ceramico.
  • Non utilizzare un pulitore a vapore.
  • L'apparecchio non è progettato per essere azionato tramite un timer esterno o un sistema di controllo remoto separato.
• ATTENZIONE: Il processo di cottura deve essere supervisionato. Il processo di cottura a breve termine deve essere costantemente monitorato.
• ATTENZIONE: Per evitare che la piastra si muova, è necessario installare ancoraggi di sicurezza. Vedere le istruzioni di installazione.
• ATTENZIONE: Utilizzare solo protezioni per piani cottura progettate dal produttore dell'apparecchio di cottura o indicate dal produttore dell'apparecchio nelle apposite istruzioni per l'uso o protezioni per piani cottura integrate nell'apparecchio. L'uso di protezioni inadeguate può causare incidenti.
• Questo apparecchio incorpora un collegamento a terra solo per scopi funzionali.
• Rimuovere l'eventuale pellicola protettiva che potrebbe trovarsi sulla superficie del vetro.

CARATTERISTICHE DEI CONTENITORI Caratteristiche della base del contenitore

Prestare particolare attenzione alla forma della base, poiché deve essere completamente piatta. Non utilizzare contenitori con bordi irregolari o fondo curvo.

Assicurarsi che la base del contenitore sia liscia, appoggiata al vetro e delle stesse dimensioni della zona di cottura. Utilizzare contenitori il cui diametro sia grande quanto il grafico della zona selezionata. Centrare sempre il contenitore sulla zona di cottura.

La base di un contenitore può influenzare la distribuzione del calore e quindi il risultato di cottura. Scegliere un contenitore con una base di migliore qualità ci farà risparmiare tempo ed energia in cucina.

Proteggere la superficie del vetro

Sollevare sempre i contenitori dalla superficie del vetro, non farlo scorrere in quanto ciò potrebbe graffiare il vetro.

Contenitori vuoti o con fondo molto sottile

Non posizionare mai un contenitore vuoto sulla piastra e accenderla, poiché ciò potrebbe causare il surriscaldamento del contenitore (a causa del calore in eccesso) e danneggiare il vetro ceramico o la piastra stessa. Se la base del contenitore è molto sottile, può anche diventare eccessivamente calda, astenersi dall'utilizzare questo tipo di contenitore.

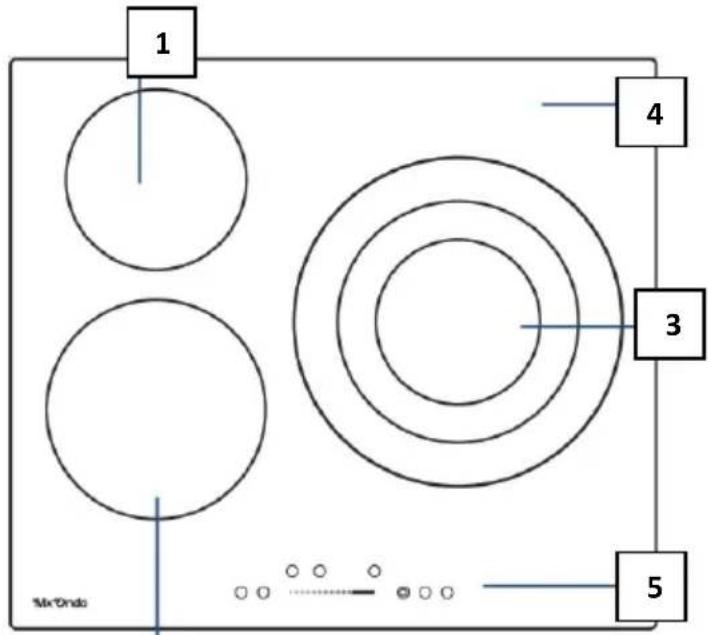

COMANDI ED ELEMENTI

2

1. Piccola zona di cottura Diametro di cottura: 165 mm ∅ Potenza: 1200W
2. Zona di cottura media Diametro di cottura: 200 mm ∅ Potenza: 1800W

3. Ampia zona cottura Diametro di cottura: 150/220/300 mm ∅ Potenza: 1050/1950/2700W

4. Lastra di cristallo

5. Cruscotto

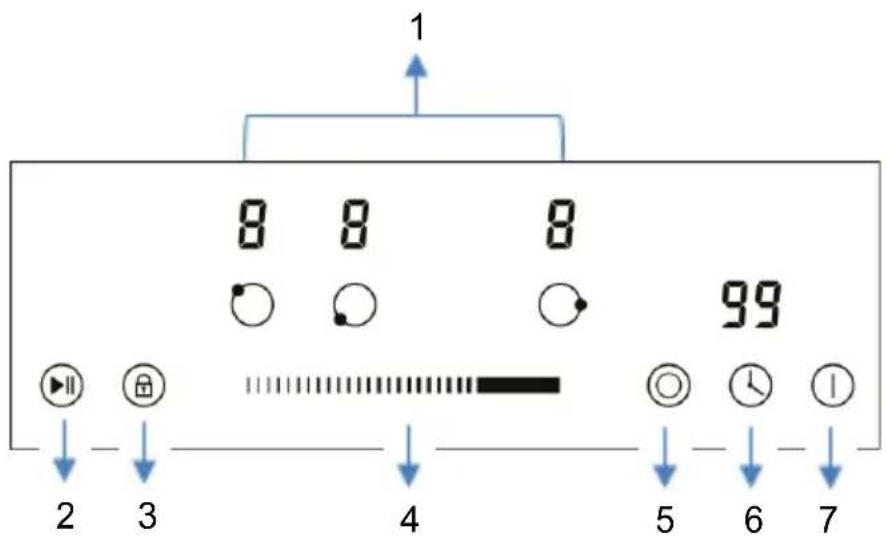

1 8 8 8 99 2 3 4 5 6 7

1. Indicazione della zona di cottura
2. Pulsante Stop and continue (Pulsante di arresto e continuazione)
3. Pulsante di controllo del blocco bambini
4. Cursore del livello di riscaldamento/timer
5. Pulsante di selezione della zona di cottura estesa

6. Pulsante di selezione del timer

7. Pulsante di accensione/spegnimento

UTILIZZO DEI CONTROLLI TOUCH

• I comandi rispondono al tocco, quindi non è necessaria alcuna pressione.
• Usa l'intera punta del dito, non la punta. Sentirai un segnale acustico ogni volta che viene rilevato un tocco.
• Assicurarsi che i comandi siano sempre puliti, asciutti e che nessun oggetto (ad esempio, un utensile o un panno) li copra. Anche un sottile strato d'acqua può rendere difficile l'utilizzo dei comandi.

Per iniziare a cucinare

1. Dopo aver collegato la scheda all'elettricità e averla accesa. Tenere premuto il pulsante di controllo ON/OFF per circa 3 secondi finché non si sente un "bip" per accendere la piastra. Ora la piastra va in modalità Standby, tutto il calore. Gli indicatori di impostazione e gli indicatori di impostazione del timer mostrano "-"

1. Posizionare un contenitore adatto alla zona di cottura scelta.

• Assicurarsi che il fondo del contenitore e la superficie della zona di cottura siano puliti e asciutti.

1. Impostare il livello di riscaldamento della zona di cottura.

A Prima di regolare il livello di calore, è necessario toccare il Pulsante di controllo della selezione della zona di riscaldamento per selezionare e attivare la zona di cottura che si desidera utilizzare. Impostazioni di calore

L'indicatore della zona selezionata lampeggia quando è attivo, quindi è possibile regolare il suo livello di calore più basso:

• Regolare l'impostazione del calore facendo scorrere il cursore.

Power up

Note:

1. Dopo il collegamento all'elettricità, quando è acceso, il cicalino della piastra suona una volta,
   Tutti gli indicatori si accendono per 1 secondo e poi si spengono.

2. Quando la piastra è in modalità standby, se non praticata entro 1 minuto, la piastra elettrica si spegnerà automaticamente e il campanello emetterà un segnale acustico.

3. Per accendere il piano cottura, premere il pulsante di controllo ON/OFF e tenerlo premuto per circa 3 secondi; Per spegnerlo, è sufficiente premere nuovamente il pulsante ON/OFF.

4. Il livello di potenza può essere regolato da 0 a 9, l'impostazione predefinita è il livello 5.

5. L'indicatore del livello di calore per la zona selezionata lampeggia durante l'impostazione. Dopo l'impostazione, il numero lampeggia per 5 secondi e poi smette di lampeggiare, quindi l'impostazione verrà confermata.

Per spegnere il piano cottura

1. È possibile spegnere la zona di cottura regolando l'impostazione del calore al livello 0, il cui indicatore mostra " ☐".

2. È inoltre possibile spegnere l'intera scheda toccando il pulsante di controllo ON/OFF.

NOTA: Se l'alimentazione si interrompe durante la cottura, tutte le impostazioni verranno annullate.

NOTA: La ventola di raffreddamento del piano cottura a induzione rimarrà accesa per circa 1 minuto dopo lo spegnimento del piano cottura.

- ○ #

UTILIZZO DI UNA PIASTRA IN VETROCERAMICA CON UN'AMPIA AREA DI RISCALDAMENTO

Alcuni modelli di piani cottura in vetroceramica possono avere una o più zone di cottura estese (zona ovale/doppia/tripla); Queste zone estese possono fornire un'area di cottura più ampia e calore aggiuntivo per ospitare recipienti di cottura di diverse dimensioni.

Per utilizzare la zona estesa quando la scheda è in funzione, attenersi alla seguente procedura:

1. Selezionare e attivare la zona di cottura in cui si desidera utilizzare le zone estese:

Toccare il pulsante di controllo della selezione della zona di riscaldamento per selezionare e attivare per effettuare le regolazioni.

1. La zona centrale si accenderà quando il riscaldamento viene impostato per la prima volta.

livello per zona di cottura estesa.

1. Quando la zona di riscaldamento è selezionata e attiva (l'indicatore del livello di potenza lampeggia), toccare il pulsante di controllo della zona estesa per attivare l'elemento riscaldante esteso per un'ampia area di riscaldamento.

Note:

1. Toccando continuamente il pulsante di controllo, le zone estese funzioneranno come segue:

-Zona doppia: "Zona Centrale-Doppia-Centrale-Doppia-Centrale..."

-Zona tripla: "Zona Centrale-Doppia-Tripla-Centrale-Doppia-Tripla-Centrale..."

1. Quando Dual Zone è attivo, l'indicatore LED mostrerà l'impostazion del calore. E " "

alternativamente; Quando la Triple Zone è attiva, l'indicatore LED mostrerà alternativamente l'impostazion della potenza e "".

CONTROLLO DI SICUREZZA BLOCCO BAMBINI

• È possibile bloccare i comandi per evitare un uso indesiderato (ad esempio, bambini che accendono accidentalmente le zone di cottura) attivando la funzione blocco bambini.
• Quando i comandi sono bloccati, ad eccezione del pulsante di controllo ON/OFF e del pulsante di controllo del blocco bambini, tutti gli altri pulsanti di controllo touch sono disabilitati.

Toccare il pulsante di controllo del blocco bambini per circa tre secondi. L'indicatore del timer mostrerà "Lo" e la funzione di blocco bambini sarà attiva.

Per sbloccare i controlli

1. Assicurarsi che la piastra elettrica sia accesa.
2. Toccare e tenere premuto il pulsante di controllo del blocco bambini per circa 3 secondi, il campanello suona una volta e "Lo" scompare sull'indicatore del timer, il blocco bambini sarà inattivo.
3. Ora puoi iniziare a usare la tua piastra elettrica.

In modalità blocco bambini, tutti i pulsanti di controllo saranno disabilitati tranne il pulsante ① N/OFF e il pulsante blocco bambini. È sempre possibile spegnere la scheda in il co ①ando ON/OFF in caso di emergenza, ma è necessario sbloccare prima la scheda nell'operazione successiva.

NOTA: Nella funzione di blocco bambini, se si spegne il piano di cottura senza disattivare la funzione di blocco bambini. Quando si accende il piano cottura in un secondo momento, la funzione di blocco bambini sarà ancora valida.

FUNZIONE STOP AND CONTINUE

• Semplifica la cottura! Quando si presenta qualcosa di imprevisto e la tua attenzione è richiesta, perderai tempo se spegni tutto. Per questo motivo, questa funzione sarà molto utile in queste occasioni.
• La funzione Stop and Go può disattivare tutte le zone. Quando si torna indietro, con

un'altra pressione del pulsante, il piano riparte da dove era, per continuare la cottura.

Attivare la funzione Stop and Continue

1. Per attivare la funzione Stop and Go, è possibile premere una volta il pulsante della funzione Stop and Go. Quindi tutte le impostazioni del programmatore vengono mantenute e il piano smette di riscaldare, tutti gli indicatori di impostazione del calore mostrano "P".

Disattivare la funzione Stop and Continue

Per annullare la funzione Stop and Go, è possibile premere nuovamente la funzione Stop and Go dopo il ritorno. Quindi, tutte le impostazioni del programmatore torneranno come prima, l'indicatore Stop and Continue "P" scomparirà da tutti gli indicatori.

Quando la funzione Stop and Go è attiva, tutti i pulsanti di controllo sono disabilitati tranne il pulsante ON/OFF e Stop and Go.

NOTA: Il piano si spegnerà automaticamente se la funzione Stop and Continue dura più di 10 minuti.

TEMPORIZZATORE

Quando il piano cottura è acceso, è possibile utilizzare il timer in due modi diversi:

• È possibile utilizzarlo come contaminuti. In questo caso, il timer non spegnerà nessuna zona di cottura allo scadere del tempo impostato.
• È possibile impostarlo per spegnere una o più zone di cottura.
• È possibile impostare la lancetta dei minuti/timer fino a 99 minuti.

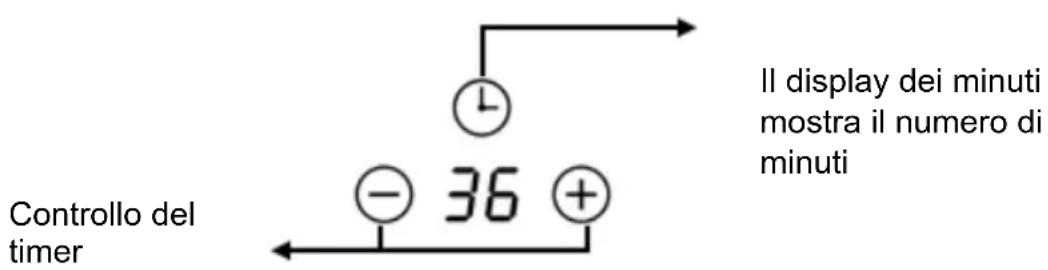

Descrizione del timer

Controllo del timer Il display dei minuti mostra il numero di minuti - 36 +

Usa il timer come promemoria dei minuti

Se non è stata selezionata alcuna zona di cottura

1. Toccare il pulsante di controllo del timer, il numero sull'indicatore del timer lampeggia.

2. Toccare una volta il pulsante di controllo del timer, il numero a una cifra sull'indicatore del timer lampeggia, quindi regolare una singola cifra dell'impostazione della lancetta dei minuti facendo scorrere il cursore.

3. Premere nuovamente il pulsante di controllo del timer, con il numero di decine di cifre sull'indicatore del timer lampeggiante, quindi regolare l'impostazione del timer delle decine di minuti facendo scorrere il cursore.

Timer up

NOTA: Toccando continuamente il pulsante di controllo del timer, il cursore funziona con la seguente conseguenza: "Cifra singola-Cifre delle decine - Conferma impostazione-Cifra singola-..."

1. Quando la lancetta dei minuti è impostata, inizierà immediatamente il conto alla rovescia, lo schermo mostrerà il tempo rimanente.
2. Il cicalino suonerà per 30 secondi e l'indicatore del timer "-" verrà visualizzato allo scadere del tempo del timer. Qualsiasi tocco efficiente dei pulsanti di controllo durante di esso finirebbe per suonare il campanello.

Impostare il timer per spegnere la zona di cottura

1. Toccare il pulsante di controllo della selezione della zona di cottura per selezionare la zona di cottura per la quale si desidera impostare il timer.
2. Toccare il pulsante di controllo del timer, il numero sull'indicatore del timer lampeggia.

3. Quindi regolare le impostazioni del timer.

4. Toccare una volta il pulsante di controllo del timer, il numero a una cifra sull'indicatore del timer lampeggia, quindi regolare una singola cifra dell'impostazione della lancetta dei minuti facendo scorrere il cursore.

5. Premere nuovamente il pulsante di controllo del timer, il numero di decine di cifre sull'indicatore del timer lampeggia, quindi regolare l'impostazione del timer dei minuti a decine di cifre facendo scorrere il cursore.

Timer up

① ⊖17⊕ - ○

1. Quando il timer è impostato, inizierà immediatamente il conto alla rovescia, lo schermo mostrerà il tempo rimanente.

2. Allo scadere del timer di cottura, la cottura della zona di cottura corrispondenti si spegnerà automaticamente.

3. ○

4. ○

NOTA: Il punto rosso accanto all'indicatore del livello di potenza si illuminerà per quelle zone che verranno impostate con un timer. È possibile controllare le impostazioni del timer di diverse zone di cottura impostate con timer attivando questa zona di cottura.

NOTA: Se più di una zona di cottura ha un'impostazione del timer, l'indicatore del timer mostrerà il tempo più basso. Il punto rosso accanto all'indicatore del livello di potenza lampeggerà.

AVVISO DI CALORE RESIDUO

Prestare attenzione alle superfici calde

Quando la scheda è in funzione da un po' di tempo, rimarrà un po' di calore residuo. La lettera "H" appare sull'indicatore di configurazione per avvertirti di stare lontano da lui.

Può essere utilizzato anche come funzione di risparmio energetico

Se si desidera riscaldare più pentole, utilizzare la zona di cottura ancora calda.

SPEGNIMENTO AUTOMATICO DI SICUREZZA

Un'altra caratteristica di sicurezza della scheda è lo spegnimento automatico. Questo accade ogni volta che ci si dimentica di spegnere una zona di cottura. I tempi di arresto predefiniti sono riportati nella tabella seguente:

Livello di potenza	1	2	3	4	5	6	7	8	9
Tempo di spegnimento automatico (ore)	8	8	8	4	4	4	2	2	2

PROTEZIONE CONTRO IL SURRISCALDAMENTO

Un sensore di temperatura in dotazione può monitorare la temperatura all'interno della piastra. Quando viene controllata una temperatura eccessiva, il piano di cottura interromperà automaticamente il suo funzionamento.

PROTEZIONE CONTRO IL TRABOCCO

Per la tua sicurezza, il programmatore spegnerà automaticamente l'alimentazione se il liquido bolle o se inumidisci un panno sul pannello di controllo touch. Tutti i pulsanti di controllo non saranno più validi, ad eccezione del pulsante di accensione/spegnimento e del blocco bambini, a meno che non si asciughi l'area di controllo touch.

LINEE GUIDA PER LA COTTURA

Prestare attenzione durante la frittura, poiché l'olio e il grasso si riscaldano rapidamente, soprattutto se si utilizza la funzione Turbo. A temperature estremamente elevate, olio e grasso si accendono spontaneamente e questo rappresenta un pericolo di incendio.

Consigli di cucina

Risparmio energetico

• Quando il cibo arriva a bollore, riduci la potenza.
• L'uso di un coperchio ridurrà i tempi di cottura e risparmierà energia trattenendo il calore.
• Ridurre al minimo la quantità di liquido o grasso per ridurre i tempi di cottura.
• Iniziare la cottura a un livello di potenza elevato e quindi ridurre il livello di potenza quando il cibo viene riscaldato.

IMPOSTAZIONI DI COTTURA

Le seguenti configurazioni sono solo indicative. L'impostazione esatta dipenderà da fattori tra cui le pentole e quanto si sta cucinando.

Sperimenta con la scheda per trovare la configurazione più adatta alle tue esigenze.

Impostazioni di cottura	Suitabilit
1 - 2	Riscaldamento delicato per piccole quantità di ciboSciogliere il cioccolato, il burro e gli alimenti che bruciano rapidamenteSobbollireRiscaldamento lento
3 - 4	RiscaldareCottura lentaCottura del riso
5 - 6	Frittelle
7 - 8	SaltareCuocere la
9	Saltato in padellaCocentePortare la zuppa a ebollizioneAcqua bollente

PULIZIA DEL PIANO COTTURA

Pulizia e manutenzione

Importante: Prima di eseguire qualsiasi lavoro di manutenzione o pulizia, SCOLLEGARE l'apparecchio dalla rete elettrica e assicurarsi che sia completamente freddo.

Pulisci la superficie del piano di lavoro

Pulire le fuoriuscite dalla superficie del piano di lavoro il prima possibile dopo l'uso. Assicurarsi sempre che la superficie sia sufficientemente fredda prima di pulirla.

Utilizzare un panno morbido o carta da cucina per pulire la superficie. Se la fuoriuscita si è asciugata in superficie, potrebbe essere necessario utilizzare un detergente specializzato per vetri in vetroceramica, disponibile nella maggior parte dei supermercati.

Non utilizzare altri detergenti abrasivi e/o lana metallica, ecc. in quanto potrebbero graffiare la superficie in vetro ceramico del piano cottura.

PULIZIA DELLA PIASTRA IN VETROCERAMICA

Tipo di sporco	Come pulire	Importante
Sporco quotidiano sulla superficie del vetro (impronte digitali, segni, macchie di cibo o fuoriuscite di zucchero)	1. Scollegare l'alimentazione della scheda utilizzando l'interruttore o il differenziale abilitato a tale scopo2. Utilizzare un detergente per piani cottura in ceramica mentre la superficie è calda (ma non bollente).3. Sciacquare e asciugare la piastra con un panno pulito o un tovagliolo di carta.4. Ricollegare la scheda all'alimentazione	Quando si spegne l'alimentazione alla scheda, non ci sarà alcuna indicazione di superficie calda, ma la zona di cottura potrebbe essere ancora calda!Utilizzare speciali spugne abrasive per lastre in vetroceramica. Non utilizzare prodotti per la pulizia forti, corrosivi o abrasivi che potrebbero danneggiare la piastra. Leggi sempre l'etichetta per verificare se il tuo detergente o lavasciuga è adatto. Non lasciare mai residui sulla superficie, il vetro potrebbe macchiarsi.
Fuoriuscite causate da cibi zuccherati	Rimuoverli immediatamente utilizzando una spatola o un raschietto adatto ai piani cottura in vetroceramica, fare attenzione alle superfici calde della zona di cottura:1.Scollegare l'alimentazione della scheda utilizzando l'interruttore o il differenziale abilitato a tale scopo2.Tenere la spatola o il raschietto con un angolo di 30° e raschiare lo sporco o la fuoriuscita su un'area fresca della piastra.3.Pulisci lo sporco o le fuoriuscite con un canovaccio da cucina o un tovagliolo di carta.	Rimuovere le macchie lasciate da cibi sciolti e zuccherati o fuoriuscite il prima possibile. Se lasciato raffreddare sul vetro, potrebbe essere difficile da pulire o addirittura danneggiare in modo permanente la superficie della piastra.Pericolo di taglio: Quando il coperchio di sicurezza è retratto, la lama di un raschietto diventa affilata. Utilizzare con grande cura e conservare sempre in modo sicuro e fuori dalla portata dei bambini.
Macchie di sporco e fuoriuscite sul pannello di controllo	1. Scollegare l'alimentazione della scheda utilizzando l'interruttore o il differenziale abilitato a tale scopo2. Pulire l'area del pannello di controllo con una spugna o un panno pulito, damp spugna.3. Asciugare completamente l'area del pannello di controllo4. Ricollegare la scheda all'alimentazione.	Le fuoriuscite di liquidi nell'area del pannello di controllo possono causare il malfunzionamento del piano cottura in vetroceramica, i pulsanti a sfioramento potrebbero non funzionare correttamente Assicurarsi di pulire e asciugare completamente l'area del pannello di controllo prima di collegare nuovamente la scheda all'alimentazione.

Se scopri che c'è qualcosa che non va nella tua scheda, prima di contattare l'assistenza tecnica o dove l'hai acquistata, controlla quanto segue:

1. Nessuna alimentazione che raggiunge il dispositivo:

2. Controlla se c'è un'interruzione di corrente nel tuo appartamento;

3. Verificare che l'apparecchio sia correttamente collegato alla rete elettrica;
4. L'impostazione del timer è scaduta?

- Se raggiunge il tempo di cottura più lungo e si spegne automaticamente;

- Se c'è del liquido bollente sul pannello di controllo touch e i dispositivi di protezione contro il trabocco si spengono automaticamente;

1. I pulsanti del pannello di controllo touch non possono essere attivi:

2. Se in "Blocco bambini", "Lo" viene visualizzato sullo schermo del timer;

3. Che si tratti di un panno liquido/bagnato sul pannello di controllo touch, protezione attiva contro il trabocco;

4. Dopo la cottura, sullo schermo appare una "H":

-Questo è normale. Il piano cottura è dotato di funzioni di sicurezza di avviso di calore residuo. Rimarrà fino a quando la superficie non sarà abbastanza fredda da poter essere toccata.

1. Dopo lo spegnimento, la ventola del piano cottura a induzione continua a funzionare per un po':

-Questo è normale, questo serve per aiutare gli apparecchi a raffreddarsi completamente.

1. Alcune pentole emettono crepitii o clic durante l'utilizzo del piano cottura a induzione:

-Questo è normale, è il suono delle bobine di induzione durante il funzionamento e, a seconda della costruzione delle pentole, il clic potrebbe essere leggermente diverso.

1. Il vetro graffia:

-Controlla se stai usando pentole inappropriate, come pentole con bordi ruvidi.

-Controllare se vengono utilizzate spugne abrasive o abrasive o prodotti per la pulizia inappropriati.

1. L'elemento riscaldante del piano cottura in vetroceramica si accende e si spegne alternativamente durante il funzionamento:

- Questa è una caratteristica normale e naturale della vetroceramica. Il programmatore del piano cottura in vetroceramica, insieme al termostato o alla termocoppia sull'elemento riscaldante, può controllare il funzionamento del piano cottura al livello di potenza impostato e prevenire il surriscaldamento accendendo e spegnendo alternativamente l'elemento riscaldante.

-Se si lavora al massimo livello di potenza, l'elemento riscaldante continuerà ad accendersi per un certo tempo e poi si accenderà/spegnerà alternativamente.

-Se si lavora a un altro livello di potenza inferiore, l'elemento riscaldante si accenderà e si spegnerà alternativamente a una certa frequenza fin dall'inizio in base all'impostazione della potenza della zona di cottura.

RISOLUZIONE DEI PROBLEMI

Problema	Possibili cause	Da fare?
E1/E2	Tensione di alimentazione e anomala	Si prega di controllare se l'alimentazione è normale. Accendere dopo che l'alimentazione è normale.
E3	Sensore Pan ad alta temperatura	Controlla se non c'è liquido nella padella, riempila di liquido e poi
E5	Sensore di temperatura IGBT ad alta temperatura	Si prega di riavviare dopo che il piano cottura a induzione si è raffreddato.

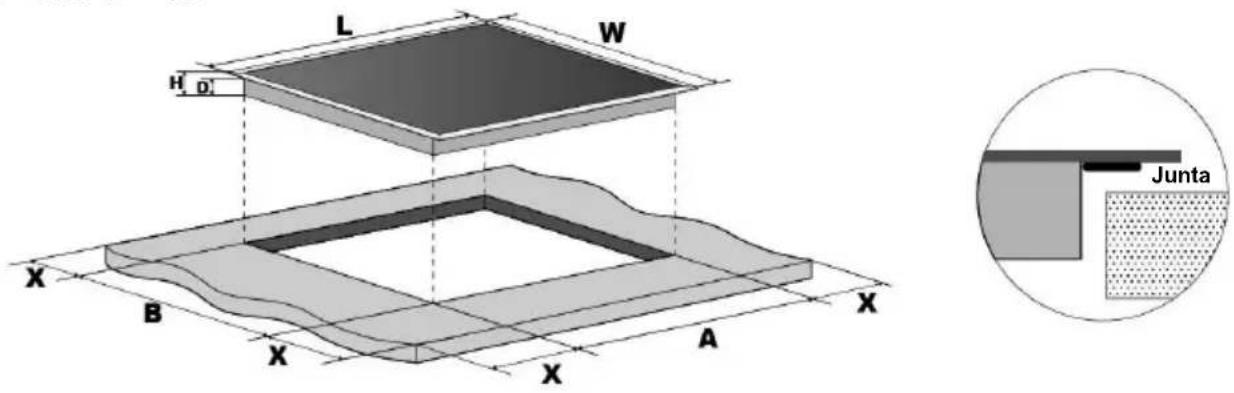

FACILITÀ

Fai un foro nel piano di lavoro in base ai seguenti suggerimenti:

• È necessario lasciare almeno 5 cm intorno al foro, libero da ostacoli (mobili, elettrodomestici, ecc.).
• Lo spessore del piano di lavoro è di almeno 30 mm.
• Scegliere un materiale del piano di lavoro resistente al calore per evitare deformazioni causate dall'irraggiamento termico del piano cottura in vetroceramica.

In ogni caso, assicurarsi che il piano cottura in vetroceramica sia ben ventilato e che l'ingresso e l'uscita dell'aria non siano ostruiti.

Assicurarsi che il piano cottura in vetroceramica sia in buone condizioni. Come mostrato di seguito:

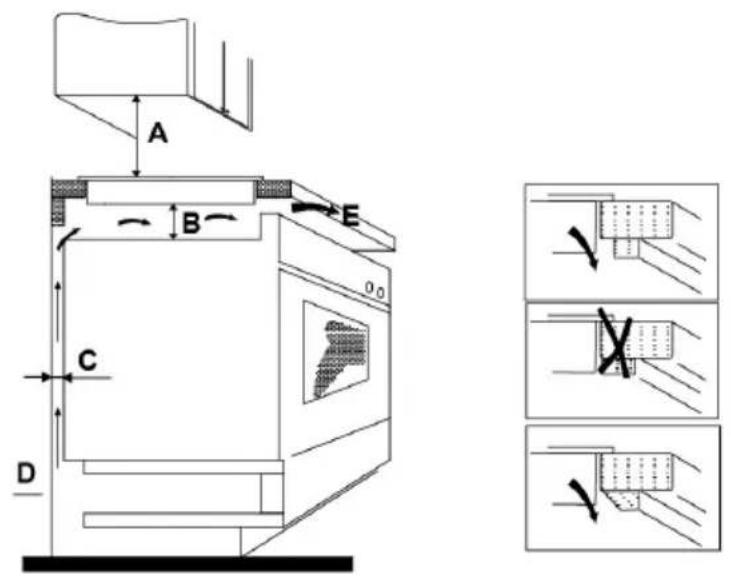

NOTA: La distanza di sicurezza tra la piastra in vetroceramica e l'armadio o la cappa aspirante sopra la piastra in vetroceramica deve essere di almeno 760 mm.

A(mm)	B(mm)	C(mm)	D	E
760	50 mm	20 mm	Ingresso dell'aria	Vento d'aria 5 millimetri

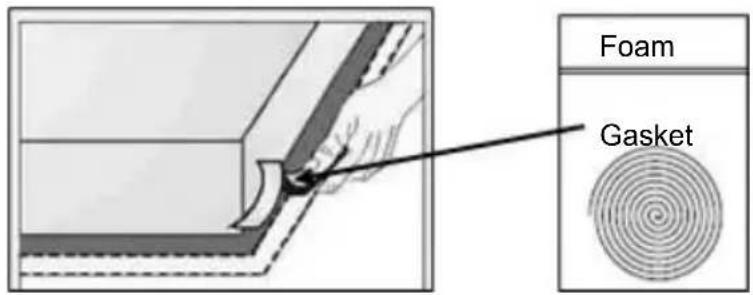

INSTALLAZIONE DELLA GUARNIZIONE IN SCHIUMA

Prima di inserire il piano cottura nell'apertura del piano di lavoro della cucina, la guarnizione in schiuma in dotazione (in un sacchetto di plastica) deve essere posizionata sul fondo del piano cottura.

Non installare la piastra senza la guarnizione in schiuma!

La guarnizione deve essere fissata al piano di lavoro con il seguente metodo:

• Rimuovere la pellicola protettiva dalla guarnizione.
• Quindi posizionare la guarnizione sul fondo del vetro, vicino al bordo.
• La guarnizione deve essere posizionata lungo tutto il bordo del vetro e non deve sovrapporsi negli angoli.
• Quando si installa la guarnizione, assicurarsi che il vetro non entri in contatto con oggetti appuntiti.

Foam Gasket

Prima di installare il piano cottura in vetroceramica, assicurarsi che

• La superficie del piano di lavoro è liscia e piana e nessun elemento strutturale interferisce con i requisiti di spazio.
• Il piano di lavoro è realizzato in materiale resistente al calore.
• Se il piano cottura in vetroceramica è installato sopra un forno, il forno deve avere una ventola di raffreddamento incorporata.
• La struttura rispetterà tutti i requisiti di autorizzazione e le norme e i regolamenti applicabili.
• L'impianto elettrico è conforme alle norme e ai regolamenti di sicurezza locali e incorpora un interruttore di isolamento o un interruttore automatico adatto che fornisce la disconnessione totale dalla rete elettrica.
• L'interruttore di isolamento o l'interruttore automatico devono essere idonei e fornire una separazione dei contatti del traferro di 3 mm su tutti i poli (o su tutti i conduttori sotto tensione [fase] se le regole di cablaggio locali consentono questa variazione dai requisiti)
• L'interruttore di isolamento è facilmente accessibile all'utente.
• Consultare un elettricista autorizzato o le autorità locali in merito all'installazione e agli statuti in caso di domande sull'installazione.
• Utilizzare finiture resistenti al calore e facili da pulire (come le piastrelle di ceramica) per le superfici delle pareti che circondano il piano di lavoro.

Al termine dell'installazione del piano cottura in vetroceramica, assicurarsi che...

• Il cavo di alimentazione non è accessibile attraverso il cassetto o le ante dei cassetti.
• C'è un adeguato flusso di aria fresca dall'esterno dell'armadio alla base del piano di lavoro.
• Se il piano cottura in vetroceramica è installato sopra un cassetto o un armadio, sotto la base del piano cottura è installata una barriera di protezione termica.
  • L'interruttore di isolamento è facilmente accessibile dall'utente.
  •

Prima di posizionare le staffe di fissaggio.

L'unità deve essere posizionata su una superficie stabile e liscia (utilizzare l'imballaggio). Non applicare forza ai comandi che sporgono dalla piastra.

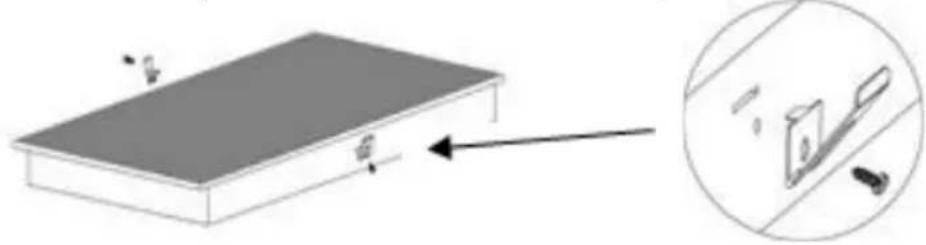

Kit Easy Fit

Per ogni piastra è disponibile una confezione di kit di facile installazione, comprese clip e viti di fissaggio. Cerca prima il pacchetto del kit easy fit.

Fissare le clip al piano di lavoro: inserire le clip di fissaggio nei fori di fissaggio riservati su 2 lati della scocca, fissare la clip alla scocca con una vite, quindi inserire il piano di lavoro nell'armadio/piano di lavoro.

Fissare la piastra all'armadio: inserire la piastra nell'armadio/piano di lavoro come mostrato di seguito, le clip montate lateralmente possono fissare saldamente la piastra.

Vetro B Staffa di fissaggio IGuarnizione A ST3. 5*8 D Piastra di base Piano di

Precauzioni

1. Il piano cottura in vetroceramica deve essere installato da elettricisti autorizzati o tecnici qualificati. Si prega di non eseguire mai l'operazione da soli.
2. Il piano cottura in vetroceramica non può essere installato direttamente su lavastoviglie, frigorifero, congelatore, lavatrice o asciugatrice, poiché l'umidità può danneggiare i componenti elettronici del piano cottura in vetroceramica.
3. La piastra in vetroceramica verrà installata in modo da garantire una migliore radiazione del calore per migliorarne l'affidabilità.
4. La parete e la zona di riscaldamento indotto sulla superficie del tavolo devono resistere al calore.
5. Per evitare danni, il piano di lavoro deve essere resistente al calore.

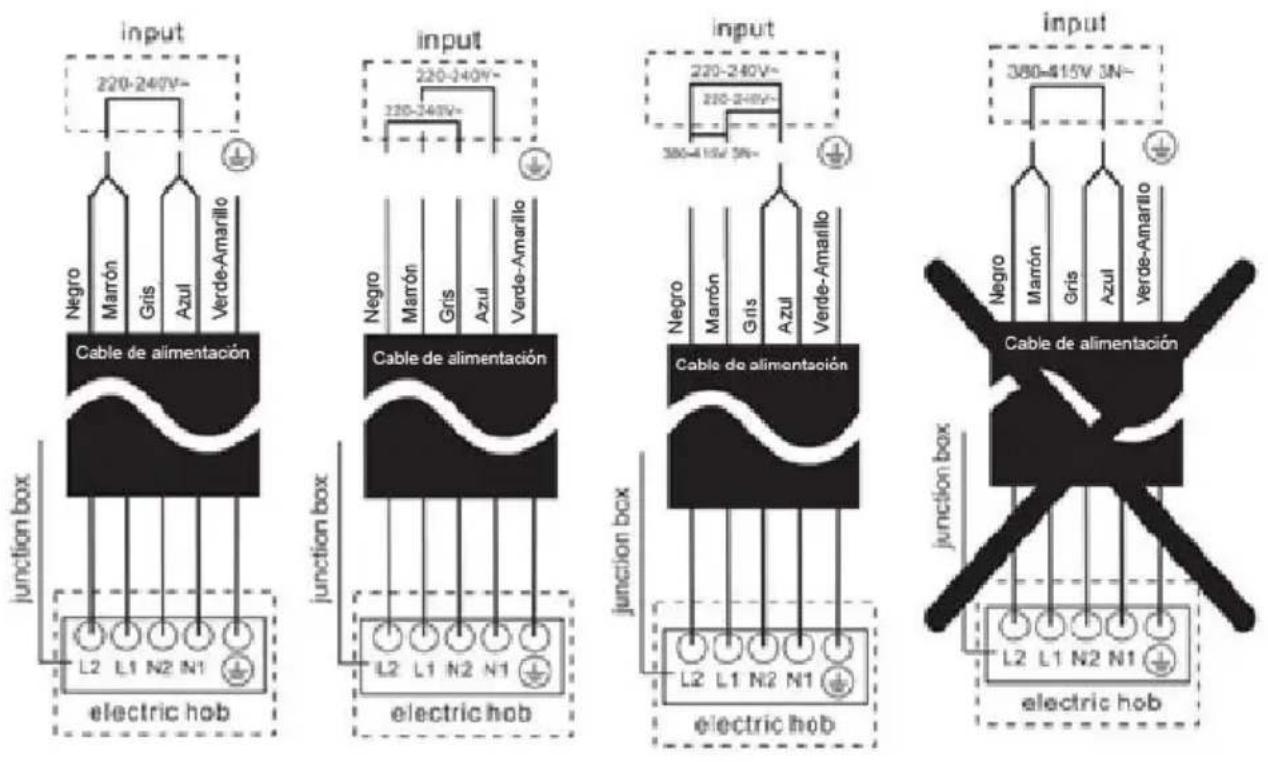

COLLEGAMENTO DELLA PIASTRA IN VETROCERAMICA ALLA RETE ELETTRICA

Il piano cottura in vetroceramica deve essere installato da un elettricista rizzato o da un tecnico adeguatamente qualificato.

Prima di collegare il piano cottura in vetroceramica alla rete elettrica, verificare che:

1. L'impianto elettrico a cui si intende collegare la piastra in vetroceramica deve essere adatto alla potenza consumata dalla piastra in vetroceramica.
2. La tensione deve corrispondere al valore nominale specificato nelle caratteristiche descritte in questo manuale.
3. La sezione dei cavi di alimentazione deve resistere alla corrente specificata sulla targhetta identificativa.

Per collegare il piano cottura in vetroceramica alla presa di corrente, non utilizzare adattatori, riduttori o splitter, poiché questi dispositivi possono surriscaldarsi e provocare un incendio.

Il cavo di alimentazione del piano cottura in vetroceramica non deve toccare nessuna parte o area in cui acquisisce temperature elevate e deve essere posizionato in modo che la temperatura non superi mai i 75°C.

1. Se il cavo è danneggiato o deve essere sostituito, questo deve essere fatto da un tecnico post-vendita utilizzando gli strumenti appropriati, per evitare incidenti.
2. Se l'apparecchio è collegato direttamente alla rete elettrica, è necessario installare un interruttore onnipolare con una distanza minima di 3 mm tra i contatti.
3. L'installatore deve assicurarsi che sia stato effettuato il corretto collegamento elettrico e che sia conforme alle norme di sicurezza.
4. Il cavo non deve essere piegato o compresso.
5. Il cavo deve essere controllato periodicamente e sostituito solo da un tecnico qualificato.

Verificare con un elettricista autorizzato e qualificato la corretta installazione elettrica. Qualsiasi modifica all'impianto elettrico deve essere eseguita solo da un elettricista autorizzato.

Il collegamento elettrico del piano cottura in vetroceramica deve essere effettuato secondo le normative vigenti e protetto da un interruttore magnetotermico o automatico unipolare. La connessione è mostrata di seguito:

Se il cavo è danneggiato, da sostituire o sostituire, l'operazione deve essere eseguita da un Servizio Tecnico Ufficiale Mx Onda.
Se il piano cottura in vetroceramica è collegato direttamente alla rete elettrica, è necessario installare un interruttore unipolare con un'apertura minima di 3 mm tra i contatti.
- L'installatore autorizzato deve assicurarsi che sia stato effettuato il corretto collegamento elettrico e che sia conforme alle norme di sicurezza.
- Il cavo non deve essere piegato o compresso.
- Il cavo deve essere controllato regolarmente e sostituito solo da tecnici autorizzati.
• Il filo giallo/verde del cavo di alimentazione deve essere collegato alla massa della presa di corrente.
- Il produttore non è responsabile per eventuali incidenti derivanti dall'uso di un apparecchio senza messa a terra o da una continuità di messa a terra difettosa.
- Se il dispositivo dispone di una presa di corrente, deve essere installata in modo che la presa di corrente sia accessibile.

CARATTERISTICHE TECNICHE

Tensione di

alimentazione Consumo

Superficie di cottura

Ampia zona di cottura

Diametro di cottura

a potenza massima

Zona di cottura media

Potenza massima 1800 W

Diametro di cottura 200 mm ∅

Zona di cottura piccola

Diametro di cottura a

potenza massima

Controlli

Livelli di potenza

Temporizzatore

Dimensioni

Dimensioni dell'incavo per l'incavo

Peso

220 - 240 V \~ 50/60 Hz

5700 W

Vetro ceramico ad alta resistenza

1050/1950/2700 W

∅ 150/220/300 mm

1200 W

165 mm ∅

Touch

9 livelli

Fino a 99 minuti

590 x 520 x 51 mm (L, A, Alto)

555 x 495 mm (L, A)

9,5 Kg

Le specifiche tecniche sono soggette a modifiche senza preavviso.

Questo prodotto è conforme alle Direttive Europee 2014/30/CE (EMC) sulla compatibilità elettromagnetica e 2014/35/CE (LVD) sulla bassa tensionetage sicurezza.

"MX, MX ONDA" e i suoi loghi sono marchi registrati di MX ONDA, S.A. Numero di

telefono del Servizio Informazioni e Tecnico: 902 551 501

C / Matabueyes, 7 nave 1A

19171 - Cabanillas del Campo

(Guadalajara)
