MANUAL DE USUARIO MX-VC2650 Mx Onda

MANUAL DE USUARIO E INSTALACIÓN

Mx Onda

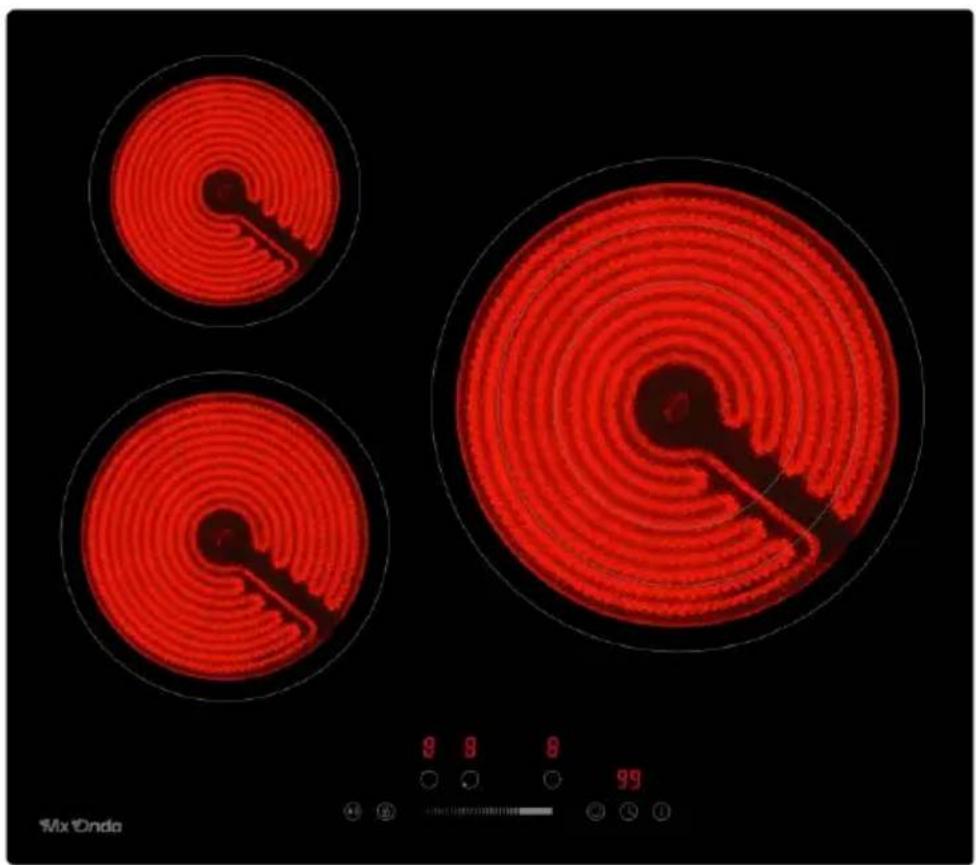

PLACA VITROCERÁMICA PARA ENCASTRAR CON TRES ZONAS DE COCCIÓN

MODELO: MX-VC2650

ESTE APARATO FUNCIONA CON UNA TENSIÓN DE 240 V, PARA EVITAR UNA POSIBLE DESCARGA ELÉCTRICA NO TRATE DE ABRIRLO. Este aparato no tiene parte alguna que pueda ser reparada por usted mismo, en caso de un mal funcionamiento no lo manipule, acuda a un Servicio Técnico Oficial MX ONDA.

Una vez agotada la vida útil de este producto eléctrico, no lo tire a la basura doméstica.

Deposítelo en el contenedor adecuado de un punto limpio de su localidad, para su posterior reciclado.

Este producto cumple con la Directiva Europea RoHS (2011/65/UE), sobre la restricción de uso de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.

INTRODUCCIÓN

Enhorabuena por la compra de su nueva placa vitrocerámica para encastrar con tres zonas de cocción MX ONDA modelo MX-VC2650.

Le recomendamos que dedique algo de tiempo a leer este Manual de usuario e instalación para comprender completamente cómo instalarlo correctamente y cómo utilizarlo. Para la instalación, lea la sección de instalación.

Lea todas las instrucciones de seguridad cuidadosamente antes de usar y guarde este manual de usuario e instalación para futuras consultas.

Entre otras, incorpora las siguientes características:

• Cristal cerámico de alta resistencia.
- Potencia máxima: 5700 W
• Zona de cocción 1: Diámetro de cocción: 165 mm
Potencia: 1200 W
• Zona de cocción 2: Diámetro de cocción: 200 mm
Potencia: 1800 W
• Zona de cocción 3: Diámetro de cocción: 150/220/300 mm
Potencia: 1050/1950/2700 W
- Controles electrónicos tipo táctil
- 9 niveles de potencia
- Temporizador hasta 99 minutos
- Apagado automático de seguridad
- Bloqueo infantil
- Indicación de calor residual

ANTES DE CONECTAR EL APARATO

Su seguridad es importante para nosotros. Por favor, lea esta información antes de usar la placa.

Instalación (Peligro de descarga eléctrica)

• Desconecte el aparato de la red eléctrica antes de realizar cualquier trabajo o mantenimiento en él.
• La conexión a un buen sistema de cableado a tierra es esencial y obligatoria.
• Las modificaciones al sistema de cableado doméstico solo deben ser realizadas por un electricista cualificado.
• El incumplimiento de este consejo puede provocar una descarga eléctrica o la muerte.

Peligro de corte

- Tenga cuidado: los bordes del panel están afilados.

- No usar precaución puede provocar lesiones o cortes.

Instrucciones de seguridad importantes

• Lea estas instrucciones cuidadosamente antes de instalar o usar este aparato.
• No se debe colocar ningún producto o producto combustible en este aparato en ningún momento.
• Ponga esta información a disposición de la persona responsable de instalar el dispositivo, ya que podría reducir sus costos de instalación.
• Para evitar riesgos, este aparato debe instalarse de acuerdo con estas instrucciones para su instalación.
• Este aparato debe ser instalado y conectado a tierra únicamente por una persona debidamente cualificada.
• Este aparato debe conectarse a un circuito que incorpore un interruptor de aislamiento que proporcione una desconexión total de la fuente de alimentación.
• Si no se instala correctamente el dispositivo, se podrían invalidar las reclamaciones de garantía o responsabilidad.

Operación y mantenimiento

• No cocine sobre una placa rota o agrietada. Si la superficie de la superficie de cocción se rompe o se agrieta, desconecte la placa de la toma de corriente de red (automático) y póngase en contacto con un técnico cualificado.
• Apague la placa y espere a que esté completamente fría antes de la limpieza, para el mantenimiento deberá desconectar la placa de la red eléctrica.
• El incumplimiento de este consejo puede provocar una descarga eléctrica o la muerte.

Peligro para la salud

• Este aparato cumple con las normas de seguridad eléctricas y electromagnéticas.
• Sin embargo, las personas con marcapasos u otros implantes eléctricos (como bombas de insulina) deben consultar a su médico o al fabricante del implante antes de usar este dispositivo para asegurarse de que sus implantes no se vean afectados por el campo electromagnético.
• El incumplimiento de este consejo puede resultar en la muerte o daños importantes para su salud.

Peligro de superficie caliente

• Durante el uso, las partes accesibles de este aparato se calentarán lo suficiente como para causar quemaduras.
• No permita que su cuerpo, ropa o cualquier otro elemento que no sea el utensilio de cocina adecuado entren en contacto con el cristal cerámico hasta que la superficie esté fría.
• Los objetos metálicos como cuchillos, tenedores, cucharas y tapas no deben colocarse sobre la superficie de la encimera, ya que pueden calentarse.
• Las asas de las cacerolas pueden estar calientes al tacto.

• Verifique que los mangos de las cacerolas no sobresalgan de otras zonas de cocción que están encendidas. Mantenga las asas fuera del alcance de los niños.

• Mantenga a los niños alejados.

• El incumplimiento de este consejo puede provocar quemaduras y escaldaduras.

Peligro de corte

• La cuchilla afilada de un raspador para placas de cristal se expone cuando la cubierta de seguridad se retrae. Use con mucho cuidado y siempre guarde de forma segura y fuera del alcance de los niños.
• No tener la precaución necesaria puede provocar lesiones o cortes.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

• Nunca deje el aparato desatendido cuando esté en uso. Cuando el aceite se calienta en exceso puede causar humo y derrames que pueden encenderse.
• Nunca use su aparato como superficie de trabajo o almacenamiento.
• Nunca deje objetos o utensilios sobre el aparato.
• No coloque ni deje objetos magnetizables (por ejemplo, tarjetas de crédito, tarjetas de memoria) ni dispositivos electrónicos (por ejemplo, computadoras, reproductores de MP3) cerca del dispositivo, ya que pueden verse afectados por su campo electromagnético.
• Nunca use su aparato para calentar o calentar la habitación. Después del uso, siempre apague las zonas de cocción y la placa como se describe en este manual (es decir, utilizando los controles táctiles).
• No permita que los niños jueguen con el aparato o se sienten, se paren o se suban en la placa.
• No coloque sobre la placa juguetes o productos que llamen la atención a los niños, los niños podrían subirse a la placa y podrían lesionarse gravemente.

• No deje a los niños solos o desatendidos en el área donde se usa el aparato.

• Los niños o personas con una discapacidad que limitan su capacidad para usar el aparato deben tener una persona responsable y competente para instruirlos sobre su uso. El instructor debe estar convencido de que puede usar el aparato sin peligro para ellos o para su entorno.

• No repare ni reemplace ninguna parte del aparato a menos que se recomiende específicamente en el manual. Todos los demás servicios deben ser realizados por un técnico calificado.
• No use un limpiador a vapor para limpiar la placa.
• No coloque ni deje caer objetos pesados sobre la placa. No se apoye sobre la placa.
• No utilice ollas, sartenes o cacerolas con bordes irregulares ni los arrastre a través de la superficie de cristal ya que esto puede rayar la superficie de cristal.
• No utilice estropajos ni ningún otro producto de limpieza abrasivo para limpiar la superficie de la placa, ya que pueden rayar la superficie de cristal.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o personal cualificado para evitar un peligro.
• Este aparato está diseñado solamente para uso doméstico, no profesional. MX ONDA no aceptará ninguna responsabilidad y la garantía carecerá de validez en caso de uso inadecuado o incumplimiento de las instrucciones.
• ADVERTENCIA: El aparato y sus partes accesibles se calientan durante el uso. Se debe tener cuidado para evitar tocar las zonas de cocción. Los niños menores de 8 años deben mantenerse alejados a menos que sean supervisados continuamente.
• Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin la correspondiente supervisión.

• Este dispositivo puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o por falta de experiencia y conocimiento, si se les ha dado supervisión o instrucciones sobre el uso del dispositivo de manera segura y entienden los peligros involucrados.

• ADVERTENCIA: cocinar sin supervisión en una placa con grasa o aceite puede ser peligroso y provocar un incendio. NUNCA intente apagar un incendio con agua, ¡apague el aparato y luego cubra la llama por ejemplo, con una tapa o una manta ignífuga.

• ADVERTENCIA: Peligro de incendio: no coloque o almacene productos sobre las superficies de cocción.
• ADVERTENCIA: si la superficie está agrietada, apague el aparato para evitar la posibilidad de descarga eléctrica y no la toque para evitar cortes del cristal cerámico.
• No se debe utilizar un limpiador a vapor.
• El aparato no está diseñado para ser operado por medio de un temporizador externo o un sistema de control remoto separado.
• PRECAUCIÓN: El proceso de cocción debe ser supervisado. El proceso de cocción a corto plazo debe supervisarse continuamente.
• ADVERTENCIA: Para evitar que se mueva la placa, se deben instalar los anclajes de seguridad. Consulte las instrucciones de instalación.
• ADVERTENCIA: Utilice solo protectores de cocina diseñados por el fabricante del aparato de cocción o indicados por el fabricante del aparato en las instrucciones de uso adecuadas o protectores de cocina incorporados en el aparato. El uso de protectores inadecuados puede causar accidentes.
• Este aparato incorpora una conexión a tierra solo para fines funcionales.
• Retire cualquier película protectora que pueda estar en la superficie de cristal.

CARACTERÍSTICAS DE LOS RECIPIENTES

Características de la base del recipiente

Preste especial atención a la forma de la base, ya que ha de ser totalmente plana. No utilice recipientes con bordes irregulares o con la base curvada.

Asegúrese de que la base del recipiente sea lisa, se apoye plana contra el vidrio y tenga el mismo tamaño que la zona de cocción. Use recipientes cuyo diámetro sea tan grande como el gráfico de la zona seleccionada. Centrar siempre el recipiente en la zona de cocción.

La base de un recipiente puede influir en la distribución del calor y por consiguiente en el resultado de la cocción. La elección de un recipiente con una base de mejor calidad nos ahorrará tiempo de cocinado y energía.

Proteja la superficie de cristal

Levante siempre los recipientes de la superficie de cristal, no la deslice, ya que podría rayar el cristal.

Recipientes vacios o con una base muy fina

Nunca colocar un recipiente vacío en la placa y encender la misma, ya que puede provocar un sobrecalentamiento del recipiente (por el exceso de calor) y dañar al cristal cerámico o a la propia placa. Si la base del recipiente es muy fina también puede calentarse en exceso, absténgase de utilizar este tipo de recipientes.

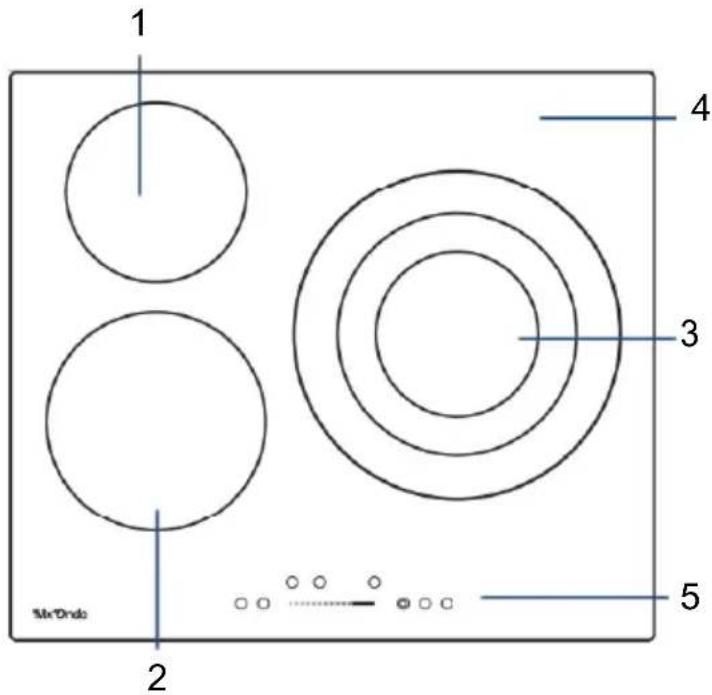

CONTROLES Y ELEMENTOS

1 4 3 5 2 Mx/Dndo

1. Zona de cocción pequeña Diámetro de cocción: 165 mm ∅ Potencia: 1200 W
2. Zona de cocción mediana Diámetro de cocción: 200 mm ∅ Potencia: 1800 W
3. Zona de cocción grande Diámetro de cocción: 150/220/300 mm ∅ Potencia: 1050/1950/2700 W
4. Placa de cristal
5. Panel de control

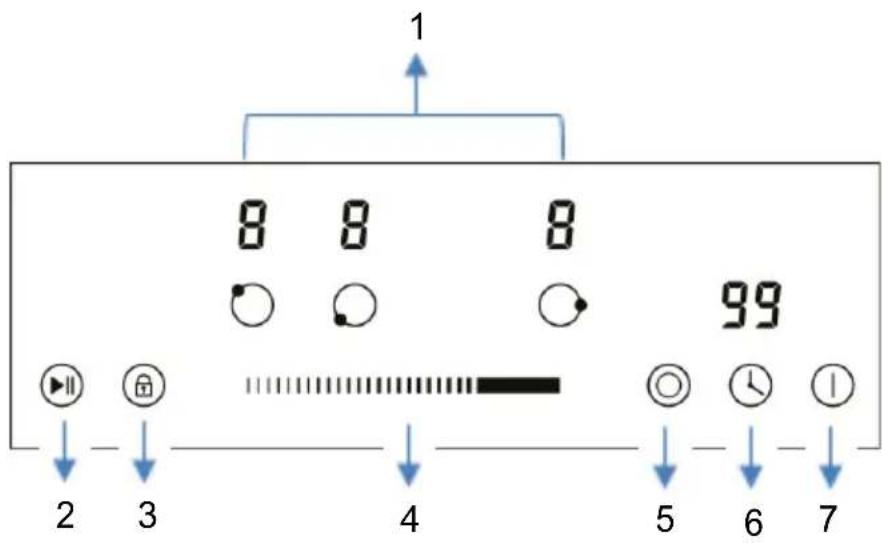

PANEL DE CONTROL

1 8 8 8 99 2 3 4 5 6 7

1. Indicación de la zona de cocción
2. Botón de Parar y continuar
3. Botón de control de bloqueo para niños

4. Control deslizante del nivel de calefacción/temporizador

5. Botón de selección de zona de cocción ampliada

6. Botón de selección del temporizador
7. Boton de encendido / apagado

USO DE LOS CONTROLES TÁCTILES

• Los controles responden al tacto, por lo que no es necesario aplicar ninguna presión.
• Use la parte completa de la yema del dedo, no su punta. Oirá un pitido cada vez que se detecte un toque.
• Asegúrese de que los controles estén siempre limpios, secos y de que no haya ningún objeto (por ejemplo, un utensilio o un paño) que los cubra. Incluso una delgada capa de agua puede hacer que los controles sean difíciles de operar.

USO DE LA PLACA VITROCERÁMICA

Para empezar a cocinar

1. Después de conectar la placa a la electricidad y encenderla. Mantenga presionado el botón de control ON/OFF durante unos 3 segundos hasta que escuche un "bip" para encender el placa encendida. Ahora la placa entra en modo Standby, todo el calor Los indicadores de configuración y los indicadores de configuración del temporizador muestran “-”

1. Coloque un recipiente adecuado a la zona de cocción elegida.

- Asegúrese de que la parte inferior del recipiente y la superficie de la zona de cocción están limpios y secos.

1. Establecer el nivel de calentamiento de la zona de cocción.

Antes de ajustar el nivel de calor, es necesario tocar el Botón de control de selección de zona de calefacción para seleccionar y active la zona de cocción que desea utilizar. La configuración de calor El indicador de la zona seleccionada parpadea cuando está activa, entonces podría ajustar su nivel de calor por debajo:

- Ajuste la configuración de calor deslizando el control deslizante.

Power up

Notas:

1. Después de conectarlo a la electricidad, cuando se enciende, el timbre de la placa suena una vez,
   Todos los indicadores se encienden durante 1 segundo y luego se apagan.
2. Cuando la placa está en modo de espera, si no se practica en 1 minuto, La placa eléctrica se apagará automáticamente y el timbre emitirá un pitido.
3. Para encender la placa, presione el botón de control ON/OFF y manténgalo presionado durante unos 3 segundos; Para apagarlo, solo necesita presionar el botón ON/OFF nuevamente.
4. El nivel de potencia se puede ajustar de 0 a 9, la configuración predeterminada es el nivel 5.
5. El indicador de ajuste de calor de la zona seleccionada parpadea durante el ajuste. Después del ajuste, el número parpadea durante 5 segundos y luego deja de parpadear, entonces se confirmará la configuración.

Para apagar la placa

1. Puede apagar la zona de cocción ajustando la configuración de calor a nivel 0, cuyo indicador muestra “-”.
2. También puedes apagar toda la placa tocando el Botón de control ON/OFF. ①

Nota: Si se corta la energía durante la cocción, se cancelarán todos los ajustes.

Nota: El ventilador de refrigeración de la placa de inducción permanecerá encendido durante aproximadamente 1 minuto después de apagar la placa.

- ○ ↑

USO DE UNA PLACA DE VITROCERÁMICA CON ÁREA DE CALENTAMIENTO GRANDE

Algunos modelos de placas de vitrocerámica pueden tener una o varias zonas de cocción extendidas (zona ovalada/doble/triple); estas zonas extendidas pueden proporcionar un área de cocción más grande y calor adicional para adaptarse a diferentes tamaños de recipientes de cocción.

Para utilizar la zona extendida cuando la placa está funcionando, siga lo siguiente:

1. Seleccione y active la zona de cocción que desea utilizar zonas extendidas:

Toque el botón de control de selección de zona de calefacción para seleccionar y activévelo para realizar ajustes.

1. La zona central se encenderá cuando se ajuste por primera vez la calefacción.

nivel para zona de cocción extendida.

1. Cuando la zona de calefacción esté seleccionada y activa (nivel de potencia indicador parpadeando), toque el botón de control de zona extendida para activar el elemento calefactor extendido para obtener una gran área de calentamiento.

Notas:

1. Al tocar continuamente el botón de control, las zonas extendidas funcionaran de la siguiente manera:

-Zona dual: "Zona Central-Dual-Central-Dual-Central..."

-Zona triple: "Zona Central-Dual-Triple-Central-Dual-Triple-Central..."

1. Cuando la Zona Dual está activa, el indicador LED mostrará la configuración de calor. y " " alternativamente; Cuando la Zona Triple está activa, el indicador LED mostrará la configuración de energía y " " alternativamente.

CONTROL DE SEGURIDAD DE BLOQUEO PARA NIÑOS

- Puede bloquear los controles para evitar un uso no deseado (por ejemplo, que los niños enciendan accidentalmente las zonas de cocción) activando la función de bloqueo para niños.

- Cuando los controles están bloqueados, excepto el botón de control ON/OFF y el botón de control de bloqueo para niños, todos los demás botones de control táctil están desactivados..

Toque el botón de control de bloqueo para niños durante unos tres segundos. El indicador del temporizador mostrará "Lo" y la función de bloqueo para niños estará activa.

Para desbloquear los controles

1. Asegúrese de que la placa eléctrica esté encendida.

2. Toque y mantenga presionado el botón de control de bloqueo para niños durante aproximadamente 3 segundos, el timbre suena una vez y "Lo" desaparece en el indicador del temporizador, el bloqueo para niños estará inactivo.

3. Ya puedes empezar a utilizar tu placa eléctrica.

En el modo de bloqueo para niños, todos los botones de control se desactivarán excepto el botón de ENCENDIDO/APAGADO ① y el botón de bloqueo para niños. Siempre puedes apagar la placa con el control ON/OFF ① en caso de emergencia, pero deberás desbloquear la placa primero en la siguiente operación.

Nota: En la función de bloqueo para niños, si apaga la placa sin desactivar la función de bloqueo para niños. Cuando encienda la placa más tarde, la función de bloqueo para niños seguirá siendo válida.

FUNCIÓN PARAR Y CONTINUAR

- ¡Haz que cocinar sea fácil! Cuando surja algún imprevisto y se requiera de tu atención, perderás tiempo si lo apagas todo. Por esto, esta función, será muy útil en estas ocasiones.

- La función Parar y Continuar puede apagar todas las zonas. Al retroceder, con una pulsación más del botón, la placa se reinicia donde estaba, para seguir cocinando.

1. Activar la función Parar y Continuar

Para activar la función Parar y Continuar, puede presionar el botón de función Parar y Continuar una vez. Luego se mantienen todos los ajustes del programador y la placa deja de calentar, todos los indicadores de ajuste de calor muestran "P".

2. Desactivar la función Parar y Continuar

Para cancelar la función Parar y Continuar, puede presionar la función Parar y Continuar nuevamente, después de regresar. Luego, todos los ajustes del programador volverán a ser como estaban, el indicador Parar y Continuar "P" desaparecerá de todos los indicadores.

Cuando la función Parar y Continuar está activa, todos los botones de control están desactivados excepto el botón ON/OFF y Parar y Continuar.

Nota: La placa se apagará automáticamente si la función Parar y Continuar dura más de 10 minutos.

TEMPORIZADOR

Cuando la placa está encendida, puedes utilizar el temporizador de dos maneras diferentes:

• Puedes utilizarlo como avisador de minutos. En este caso, el temporizador no apagará ninguna zona de cocción cuando finalice el tiempo establecido.
• Puede configurarlo para que apague una o más zonas de cocción.
• Puede configurar el minutero/temporizador hasta 99 minutos.

Descripción del temporizador

Control del temporizador

- 36 +

Visualización de minutos muestra el número de minutos

Usar el temporizador como recordatorio de minutos

Si no ha seleccionado ninguna zona de cocción

1. Toque el botón de control del temporizador, el número en el temporizador indicador parpadeando.

- Toque el botón de control del temporizador una vez, el número de un solo dígito en el indicador del temporizador parpadea, luego ajuste un solo dígito del ajuste del minutero deslizando el control deslizante.

- Pulse de nuevo el botón de control del temporizador, el número de decenas dígito en el indicador del temporizador parpadeando, luego ajuste las decenas de dígitos de ajuste del avisador de minutos deslizando el control deslizante.

Timer up

Nota: Al tocar continuamente el botón de control del temporizador, el control deslizante funciona con la siguiente consecuencia: "Dígito único-Dígito de decenas -Confirmar configuración-Un solo dígito-..."

1. Cuando el minutero esté configurado, comenzará la cuenta regresiva inmediatamente, la pantalla mostrará el tiempo restante.

2. El timbre sonará durante 30 segundos y se mostrará el indicador del temporizador “- - “cuando finalice el tiempo del temporizador. Cualquier toque eficiente de botones de control durante el mismo, terminaría sonando el timbre.

① - - + ② - 17 +

Configurar el temporizador para apagar la zona de cocción

1. Toque el botón de control de selección de zona de cocción para seleccionar la zona de cocción para la que desea configurar el temporizador.

2. Toque el botón de control del temporizador ①el número en el temporizador indicador parpadeando.

3. Luego ajuste la configuración del temporizador.

- Toque el botón de control del temporizador una vez, el número de un solo dígito en el indicador del temporizador parpadea, luego ajuste un solo dígito del ajuste del minutero deslizando el control deslizante.

- Pulse de nuevo el botón de control del temporizador, el número de decenas dígito en el indicador del temporizador parpadeando, luego ajuste las decenas de dígitos de ajuste del avisador de minutos deslizando el control deslizante.

Timer up

1. Cuando el temporizador esté configurado, comenzará la cuenta regresiva inmediatamente, la pantalla mostrará el tiempo restante.

2. Cuando expira el temporizador de cocción, la correspondiente zona de cocción se apagará automáticamente.

Nota: El punto rojo al lado del indicador de nivel de energía se iluminará para aquellas zonas que se configurarán con temporizador. Puede verificar la configuración del temporizador de diferentes zonas de cocción configuradas con temporizador activando esta zona de cocción.

① ② 17⊕ - ○ 6. ○ 3. ○

Nota: Si más de una zona de cocción tiene configuración de temporizador, el indicador del temporizador mostrará el tiempo más bajo. El punto rojo junto al indicador de nivel de potencia parpadeará.

ADVERTENCIA DE CALOR RESIDUAL

Cuidado con las superficies calientes

Cuando la placa ha estado funcionando durante algún tiempo, quedará algo de calor residual. La letra "H" aparece en el indicador de configuración para

advertirle que se mantenga alejado de él.

También se puede utilizar como función de ahorro de energía:

Si desea calentar más cacerolas, utilice la zona de cocción que aún esté caliente.

APAGADO AUTOMÁTICO DE SEGURIDAD

Otra característica de seguridad de la placa es el apagado automático. Esto ocurre cada vez que olvida apagar una zona de cocción. Los tiempos de apagado predeterminados se muestran en la siguiente tabla:

Nivel de potencia	1	2	3	4	5	6	7	8	9
Tiempo de apagado automático (horas)	8	8	8	4	4	4	2	2	2

PROTECCIÓN CONTRA EL SOBRECALENTAMIENTO

Un sensor de temperatura equipado puede controlar la temperatura dentro de la placa. Cuando se controla una temperatura excesiva, la placa detendrá automáticamente su funcionamiento.

PROTECCIÓN CONTRA EL DESBORDAMIENTO

Para su seguridad, el programador apagará automáticamente la alimentación si el líquido hierve o si moja un paño sobre el panel de control táctil. Todos los botones de control dejaran de ser válidos, excepto el botón de encendido/apagado y bloqueo para niños, a menos que seque el área de control táctil.

PAUTAS DE COCINA

Tenga cuidado al freír, ya que el aceite y la grasa se calientan rápidamente, especialmente si utiliza la función Turbo. A temperaturas extremadamente altas, el aceite y la grasa se encienden espontáneamente y esto presenta riesgo de incendio.

Consejos de cocina

Ahorro de energía

- Cuando la comida llegue a hervir, reduzca la potencia.

- Usar una tapa reducirá los tiempos de cocción y ahorrará energía al retener el calor.

- Minimice la cantidad de líquido o grasa para reducir los tiempos de cocción.

- Comience a cocinar en un nivel alto de potencia y después reduzca el nivel de potencia cuando los alimentos se hayan calentado.

CONFIGURACIÓN DE COCCIÓN

Las configuraciones siguientes son sólo orientativas. La configuración exacta dependerá de factores que incluyen los utensilios de cocina y la cantidad que esté cocinando.

Experimente con la placa para encontrar la configuración que mejor se adapte a sus necesidades.

Configuración cocción	Idoneidad
1 - 2	Calentamiento delicado para pequeñas cantidades de alimentosDerretir chocolate, mantequilla y alimentos que se queman rápidamenteHervir a fuego lentoCalentamiento lento
3 - 4	RecalentarCocción a fuego lentoCocinando arroz
5 - 6	Tortitas
7 - 8	SaltearCocinar pasta
9	SalteadoAbrasadorLlevar la sopa a ebulliciónAgua hirviendo

LIMPIEZA DE LA VITROCERÁMICA

Limpieza y Mantenimiento

Importante: Antes de realizar cualquier trabajo de mantenimiento o limpieza, DESCONECTE el aparato del suministro ELÉCTRICO y asegúrese de que esté completamente frío.

Limpiar la superficie de la encimera

Limpie los derrames de la superficie de la encimera lo antes posible después de su uso. Asegúrese siempre de que la superficie esté lo suficientemente fría antes de limpiarla.

Utilice un paño suave o papel de cocina para limpiar la superficie. Si el vertido se ha secado en la superficie, es posible que tengas que utilizar un limpiacristales especializado en vitrocerámica, disponible en la mayoría de supermercados.

No utilice otros limpiadores abrasivos y/o lana metálica, etc., ya que puede rayar la superficie de vidrio cerámico de su placa.

LIMPIEZA DE LA PLACA VITROCERÁMICA

Tipo suciedad	Como limpiar	Importante
Suciedad diaria en la superficie de cristal (huellas dactilares, marcas, manchas dejadas por la comida o derrames no azucarados)	Desconecte la alimentación de la placa mediante el interruptor o diferencial habilitado para elloUtilice un limpiador para placas vitrocerámicas mientras la superficie esté templada (¡pero no caliente )Enjuague y seque la placa con un paño limpio o una toalla de papel.Vuelva a conectar la placa a la alimentación	Al desconectar la alimentación de la placa, no habrá ninguna indicación de superficie caliente, ¡pero la zona de cocción aún puede estar calienteUtilice estropajos especiales para placas vitrocerámicas. No utilice productos de limpieza fuertes, corrosivos o abrasivos que puedan dañar la placa. Lea siempre la etiqueta para verificar si su limpiador o estropajo es adecuado. Nunca deje residuos en la superficie, el cristal puede mancharse.
Derrames producidos por alimentos azucarados	Elimínelos inmediatamente utilizando para ello una espátula o un raspador adecuado para placas vitrocerámicas, tenga cuidado con las superficies calientes de la zona de cocción:Desconecte la alimentación de la placa mediante el interruptor o diferencial habilitado para elloSostenga la espátula o raspador en un ángulo de 30° y raspe la suciedad o el derrame hacia un área fría de la placa.Limpie la suciedad o derrame con un paño de cocina o una toalla de papel.	Elimine las manchas dejadas por el derretimiento y los alimentos azucarados o los derrames tan pronto como sea posible. Si se deja enfriar sobre el cristal, puede ser difícil la limpieza o incluso dañar de forma permanente la superficie de la placa.Peligro de corte: cuando la cubierta de seguridad se retrae, la cuchilla en un raspador queda afilada. Úselo con mucho cuidado y siempre guarde de forma segura y fuera del alcance de los niños.
Suciedad y manchas de derrames en el panel de control	Desconecte la alimentación de la placa mediante el interruptor o diferencial habilitado para elloLimpie el área del panel de control con una esponja o paño húmedo y limpio.Seque completamente la zona del panel de controlVuelva a conectar la placa a la alimentación.	Los derrames de líquido en la zona del panel de control puede provocar un mal funcionamiento de la placa vitrocerámica, los botones táctiles pueden no funcionar correctamenteAsegúrese de limpiar y secar totalmente la zona del panel de control antes de volver a conectar la placa a la alimentación.

Mantenimiento de la Vitrocerámica

Si encuentra que algo falla en su placa, antes de comunicarse con el servicio técnico o donde la compró, verifique lo siguiente:

1. No llega energía al aparato:

2. Verifique si hay un corte de energía en su departamento;

3. Compruebe si el aparato está conectado correctamente a la electricidad;
4. ¿Ha transcurrido la configuración del temporizador?
5. Si alcanza el tiempo de cocción más largo y se apaga automáticamente;

6. Si hay líquido hirviendo sobre el panel de control táctil y los dispositivos de protección contra desbordamiento se apagan automáticamente;

7. Los botones del panel de control táctil no pueden estar activos:

8. Ya sea en "Bloqueo infantil", que se muestra "Lo" en la pantalla del temporizador;

9. Ya sea líquido/paño húmedo sobre el panel de control táctil, protección activa contra desbordamiento;

10. Después de cocinar, aparece una "H" en la pantalla:

- Esto es normal. La placa cuenta con funciones de seguridad de advertencia de calor residual. Permanecerá hasta que la superficie esté lo suficientemente fría como para tocarla.

1. Después del apagado, el ventilador de la placa de inducción sigue funcionando durante un tiempo:

-Esto es normal, esto es para ayudar a que los electrodomésticos se enfríen por completo.

1. Algunas sartenes hacen crujidos o chasquidos durante el uso de la placa de inducción:

-Esto es normal, es el sonido de las bobinas de inducción durante el funcionamiento y, según la construcción de sus utensilios de cocina, el clic puede ser ligeramente diferente.

1. El cristal se está rayando:

-Compruebe si utiliza utensilios de cocina inadecuados, como utensilios de cocina con bordes rugosos.

-Compruebe si se están utilizando estropajos o productos de limpieza abrasivos o inadecuados.

1. El elemento calefactor de la vitrocerámica se enciende y apaga alternativamente cuando está en funcionamiento:

-Esta es una característica normal y natural de la vitrocerámica. El programador de la placa vitrocerámica, junto con el termostato o termopar en el elemento calefactor, puede controlar el funcionamiento de la placa al nivel de potencia establecido y evitar el sobrecalentamiento encendiendo y apagando alternativamente el elemento calefactor.

-Si trabaja al nivel de potencia más alto, el elemento calefactor continuará encendiéndose durante un tiempo determinado y luego se encenderá/apagará alternativamente.

-Si trabaja a otro nivel de potencia más bajo, el elemento calefactor se encenderá y apagará alternativamente a cierta frecuencia desde el comienzo según la configuración de potencia de la zona de cocción.

SOLUCIÓN DE PROBLEMAS

Problema	Posibles causas	¿Que hacer?
E1/E2	Tensión de alimentación anormal	Por favor verifique si la energía el suministro es normal. Encienda después de que el suministro de energía sea normal.
E3	Alta temperatura del sensor de sartén	Verifique si no hay líquido en la sartén, llénela con líquido y luego reinicie.
E5	Alta temperatura del sensor de temperatura IGBT	Por favor reinicie después de que la placa de inducción se enfríe.

INSTALACIÓN

Efectúe un orificio en la encimera en base a las siguientes sugerencias:

• Debe dejar al menos un mínimo de 5 cm alrededor del orificio, libre de obstáculos (muebles, electrodomésticos, etc.).
• El grosor de la encimera sea de al menos 30 mm.
• Elija el material de la encimera resistente al calor para evitar una deformación causada por la radiación de calor de la placa vitrocerámica.

Bajo cualquier circunstancia, asegúrese de que la placa vitrocerámica esté bien ventilada y que la entrada y la salida de aire no estén bloqueadas.

Asegúrese de que la placa vitrocerámica esté en buen estado de funcionamiento. Como se muestra abajo:

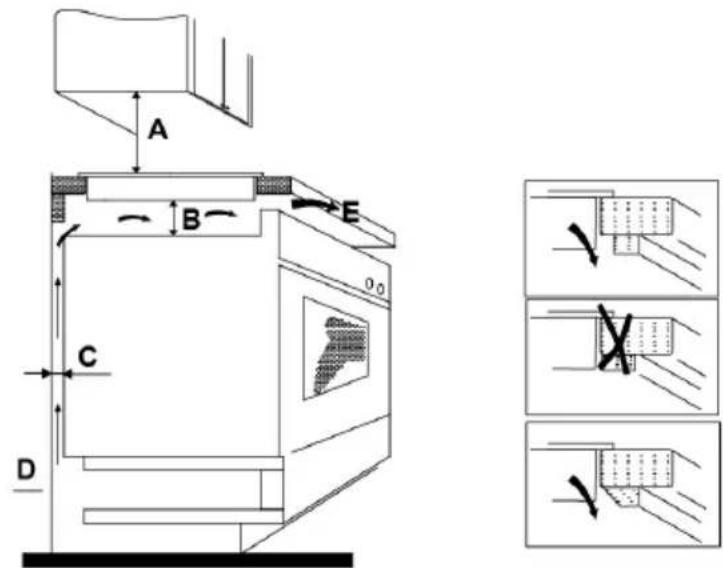

Nota: La distancia de seguridad entre la placa vitrocerámica y el mueble o campana extractora encima de la placa vitrocerámica debe ser de al menos 760 mm.

A(mm)	B(mm)	C(mm)	D	E
760	50 mm	20 mm	Entrada de aire	Salida de aire 5 mm

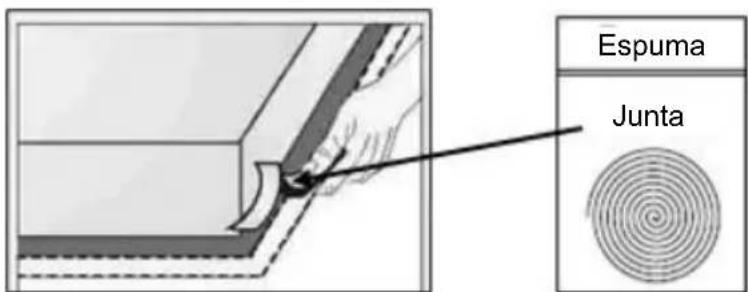

INSTALACIÓN DE LA JUNTA DE ESPUMA

Antes de insertar la placa en la abertura de la encimera de la cocina, se debe colocar la junta de espuma suministrada (en una bolsa de plástico) en la parte inferior de la vitrocerámica.

¡No instales la placa sin la junta de espuma!

La junta debe fijarse a la encimera mediante el siguiente método:

• Retire la película protectora de la junta.
• Luego coloque la junta en la parte inferior del vidrio, al lado del borde.
• La junta debe colocarse a lo largo de todo el borde del vidrio y no debe superponerse en las esquinas.
• Al instalar la junta, asegúrese de que el vidrio no entre en contacto con ningún objeto punzante.

Espuma Junta

Antes de instalar la placa vitrocerámica, asegúrese de que

• La superficie de la encimera es lisa y está nivelada, y ningún elemento estructural interfiere con los requisitos de espacio.
  • La encimera está hecha de un material resistente al calor.
• Si la placa vitrocerámica está instalada encima de un horno, que el horno tenga un ventilador de refrigeración incorporado.
• La instalación cumplirá con todos los requisitos de autorización y las normas y regulaciones aplicables.
• La instalación eléctrica cumpla con las reglas y regulaciones locales de seguridad e incorpora un interruptor o automático de aislamiento adecuado que proporciona una desconexión total de la red eléctrica.
• El interruptor o automático de aislamiento debe ser adecuado y proporcionar una separación de contacto de espacio de aire de 3 mm en todos los polos (o en todos los conductores [de fase] activos si las reglas locales de cableado permiten esta variación de los requisitos)
• El interruptor o automático de aislamiento sea fácilmente accesible para el usuario.
• Consulte con un electricista autorizado o a las autoridades locales sobre la instalación y los estatutos, si tiene dudas sobre la instalación.
• Utilice acabados resistentes al calor y fáciles de limpiar (como los azulejos de cerámica) para las superficies de las paredes que rodean la encimera.

Al finalizar la instalación de la placa vitrocerámica asegúrese de que...

• El cable de alimentación no es accesible a través de puertas de cajones o caiones.
• Hay un flujo adecuado de aire fresco desde el exterior del gabinete hasta la base de la encimera.
• Si la placa vitrocerámica está instalada sobre un cajón o espacio de armario, se instala una barrera de protección térmica debajo de la base de la placa.
• El interruptor o automático de aislamiento es fácilmente accesible por el usuario.

Antes de colocar los soportes de fijación.

La unidad debe colocarse sobre una superficie estable y lisa (use el embalaje). No aplique fuerza sobre los controles que sobresalen de la placa.

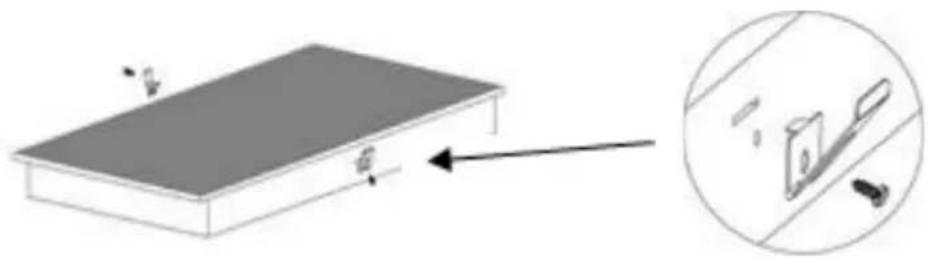

Kits de ajuste fácil

Hay un paquete de kits de fácil instalación para cada placa, que incluye clips y tornillos de fijación. Busque primero el paquete del kit de fácil ajuste.

Fije los clips a la encimera: inserte los clips de fijación en los orificios de fijación reservados en 2 lados de la carcasa, fije el clip a la carcasa con un tornillo y luego inserte la encimera en el gabinete/superficie de trabajo.

Fije la placa al gabinete: Inserte la placa en el gabinete/superficie de trabajo como se muestra a continuación, los clips montados en los lados pueden asegurar su placa de manera robusta.

Cristal B Soporte de fijación lJunta A ST3.5*8 D Base de la placa Encimera

Precauciones

1. La placa vitrocerámica debe ser instalada por electricistas autorizados o técnicos cualificados. Por favor, nunca realice la operación por su cuenta.
2. La placa vitrocerámica no se puede instalar directamente sobre un lavaplatos, nevera, congelador, lavadora o secadora, ya que la humedad puede dañar los componentes electrónicos de la placa vitrocerámica.
3. La placa vitrocerámica se instalará de modo que se pueda garantizar una mejor radiación de calor para mejorar su fiabilidad.
4. La pared y la zona de calentamiento inducido sobre la superficie de la mesa deben soportar el calor.
5. Para evitar cualquier daño, la encimera debe ser resistente al calor.

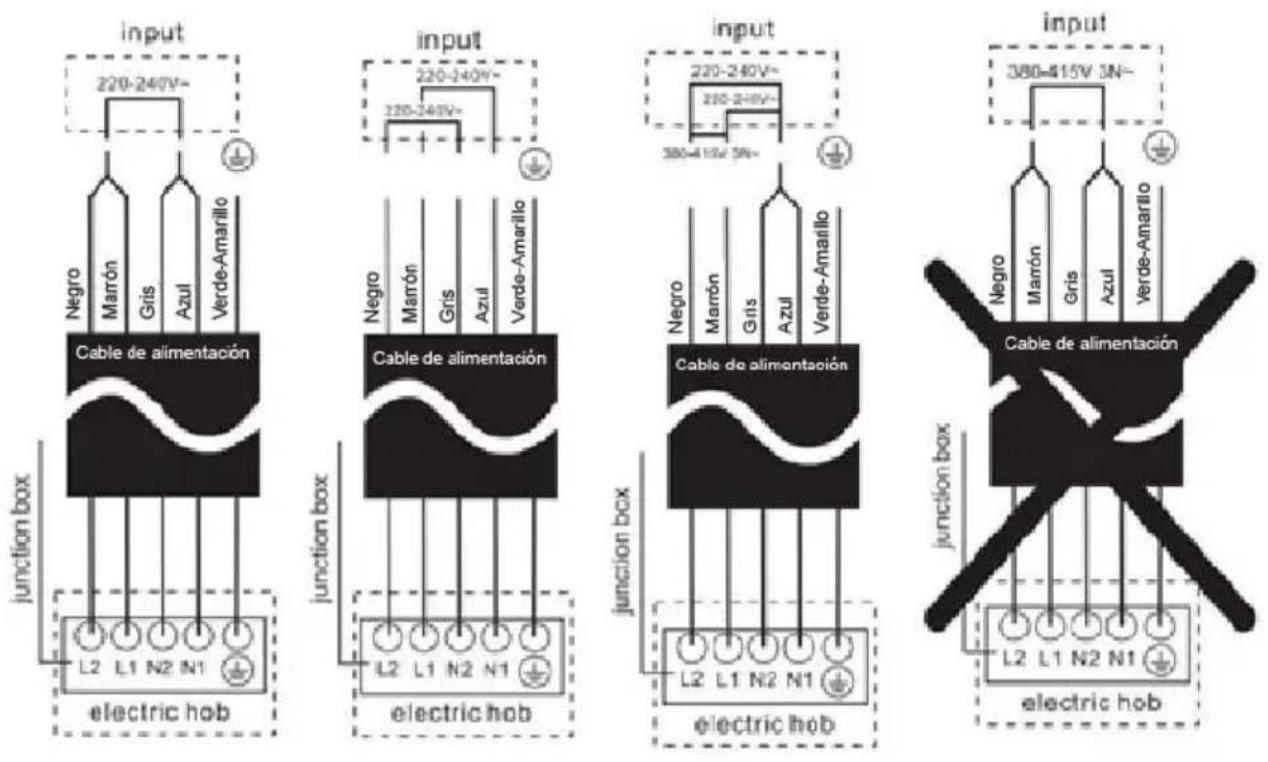

CONEXIÓN DE LA PLACA VITROCERÁMICA A LA RED ELÉCTRICA.

La placa vitrocerámica debe ser instalada por un electricista autorizado o por un técnico debidamente cualificado.

Antes de conectar la placa vitrocerámica a la red eléctrica, compruebe que:

1. La instalación eléctrica donde vaya a conectar la placa vitrocerámica debe ser adecuada para la potencia consumida por la placa vitrocerámica.
2. El voltaje debe corresponder al valor nominal especificado en las características descritas en este manual.
3. La sección de los cables de alimentación deben soportar la corriente especificada en la placa de características.

Para conectar la placa vitrocerámica a la toma de corriente de red, no debe utilizar adaptadores, reductores o bifurcaciones, ya que estos dispositivos se pueden calentar y provocar un incendio.

El cable de alimentación de la placa vitrocerámica no debe tocar ninguna pieza o zona donde adquiera altas temperaturas y debe colocarse de modo que la temperatura no excederá los 75°C en ningún punto.

1. Si el cable está dañado o necesita ser reemplazado, esto debe ser realizado por un técnico de posventa utilizando las herramientas adecuadas, para evitar accidentes.
2. Si el aparato se conecta directamente a la red eléctrica, se debe instalar un disyuntor omnipolar con un espacio mínimo de 3 mm entre los contactos.
3. El instalador deberá asegurarse de que se ha realizado la conexión eléctrica correcta y que cumple las normas de seguridad.
4. El cable no debe doblarse ni comprimirse.
5. El cable debe ser revisado periódicamente y sólo un técnico calificado debe reemplazarlo..

Verifique con un electricista autorizado y cualificado si la instalación eléctrica es adecuada. Cualquier modificación de la instalación eléctrica debe ser realizada únicamente por un electricista autorizado.

La conexión eléctrica de la placa vitrocerámica se debe realizar de acuerdo con la normativa vigente y protegida mediante un interruptor magnetotérmico o automático de un solo polo. El conexionado se muestra a continuación:

• Si el cable está dañado, para ser sustituido o reemplazado, la operación debe ser realizada por un Servicio Técnico Oficial Mx Onda.
• Si la placa vitrocerámica se conecta directamente a la red, debe instalarse un interruptor unipolar con una apertura mínima de 3 mm entre los contactos.
• El instalador autorizado debe asegurarse de que se haya realizado la conexión eléctrica correcta y que cumpla con las normas de seguridad.
• El cable no debe estar doblado ni comprimido.
• El cable debe ser revisado regularmente y reemplazado solo por técnicos autorizados.
• El cable amarillo / verde del cable de alimentación debe estar conectado a la tierra de la toma de corriente de red.
• El fabricante no se responsabiliza de ningún accidente que resulte del uso de un aparato que no esté conectado a tierra o de una continuidad de conexión a tierra defectuosa.
• Si el dispositivo tiene una toma de corriente, debe instalarse de modo que se pueda acceder a la toma de corriente.

CARACTERÍSTICAS TÉCNICAS

Tensión de alimentación	220 - 240 V ~ 50/60 Hz
Consumo	5700 W
Superficie de cocción	Cristal cerámico de alta resistencia
Zona de cocción grande
Potencia máxima	1050/1950/2700 W
Diámetro de cocción	150/220/300 mm ∅
Zona de cocción mediana
Potencia máxima 1800 W
Diámetro de cocción	200 mm ∅
Zona de cocción pequeña
Potencia máxima	1200 W
Diámetro de cocción	165 mm ∅
Controles	Tipo táctil
Niveles de potencia	9 niveles
Temporizador	Hasta 99 minutos
Dimensiones	590 x 520 x 51 mm (l, a, alto)
Dimensiones hueco para encastrar	555 x 495 mm (l, a)
Peso	9,5 Kg

Especificaciones técnicas sujetas a cambio sin previo aviso.

Este producto cumple con las Directivas Europeas 2014/30/EC (EMC) relativa a la Compatibilidad Electromagnética y la 2014/35/EC (LVD) en materia de seguridad de baja tensión.

"MX, MX ONDA" y sus logotipos son marcas registradas de MX ONDA, S.A.

Teléfono de información y Servicio Técnico: 902 551 501

C / Matabueyes, 7 nave 1A 19171 - Cabanillas del Campo (Guadalajara)

Escanea el código QR para más información

E-MAIL: [e-mail]

http://www.mxonda.es

Nota: Si se corta la energía durante la cocción, se cancelarán todos los ajustes.

Nota: El ventilador de refrigeración de la placa de inducción permanecerá encendido durante aproximadamente 1 minuto después de apagar la placa.

Escanea el código QR para más información

E-MAIL: [e-mail]

http://www.mxonda.es

Defina o temporizador para desligar a zona de cozedura

DIRETRIZES DE CULINÁRIA

A(mm)	B(mm)	C(mm)	D	E
760	50 mm	20 mm	Entrada de ar	Vento aéreo 5 milímetros

Escanea el código QR para más información

E-MAIL: [e-mail]

http://www.mxonda.es

MANUEL D'UTILISATION ET D'INSTALLATION

Mx Onda

PLAQUE VITROCÉRAMIQUE INTÉGRÉE AVEC TROIS ZONES DE CUISSON

MODÈLE: MX-VC2650

Escanea el código QR para más información

E-MAIL: [e-mail]

http://www.mxonda.es

Escanea el código QR para más información

E-MAIL: [e-mail]

http://www.mxonda.es

Escanea el código QR para más información

E-MAIL: [e-mail]

http://www.mxonda.es
