MANUAL DE USUARIO MX-PIP2200 Mx Onda

MANUAL DE INSTRUCCIONES

Mx Onda

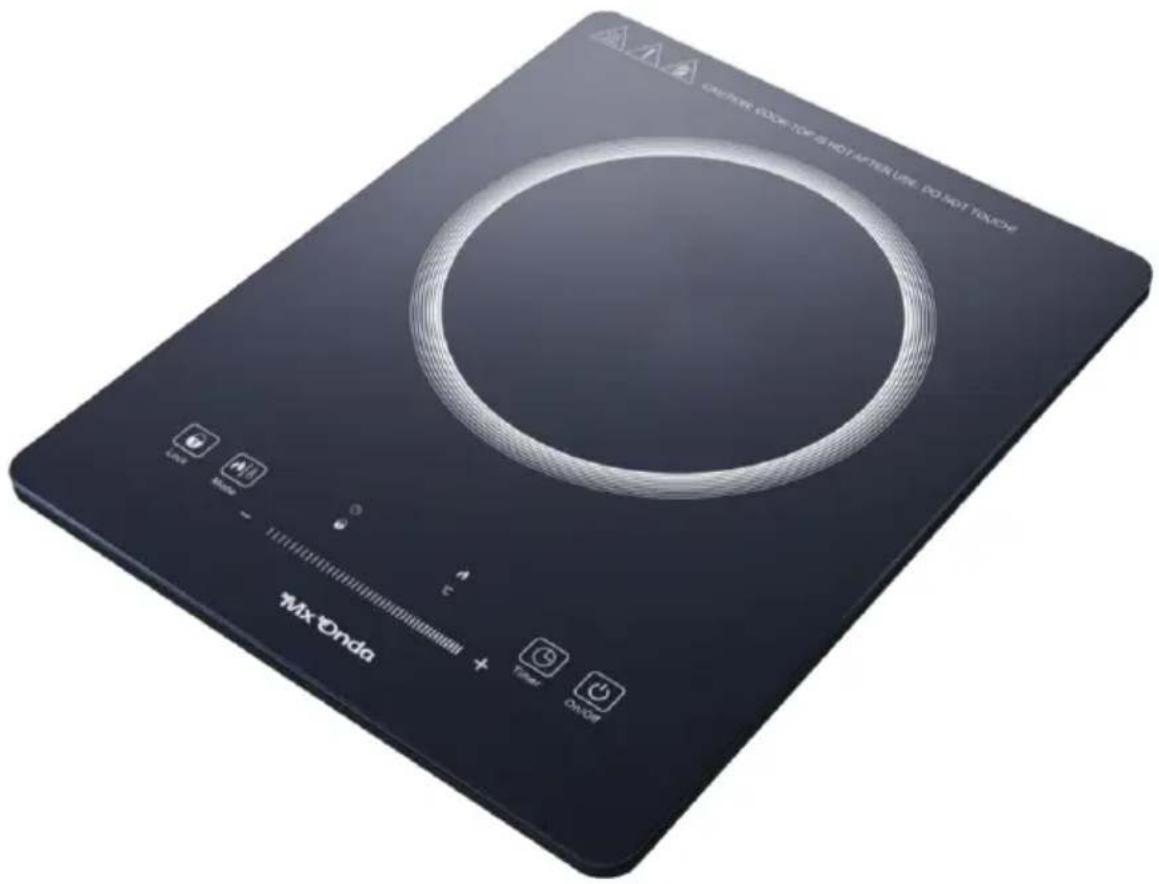

PLACA DE INDUCCIÓN PORTÁTIL

MODELO: MX-PIP2200

ESTE APARATO FUNCIONA CON UNA TENSIÓN DE 230 V, PARA EVITAR UNA POSIBLE DESCARGA ELÉCTRICA NO TRATE DE ABRIRLO. Este aparato no tiene parte alguna que pueda ser reparada por usted mismo, en caso de un mal funcionamiento no lo manipule, acuda a un Servicio Técnico Oficial MX ONDA.

Una vez agotada la vida útil de este producto eléctrico, no lo tire a la basura doméstica.

Deposítelo en el contenedor adecuado de un punto limpio de su localidad, para su posterior reciclado.

Este producto cumple con la Directiva Europea RoHS (2011/65/UE), sobre la restricción de uso de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.

¡MUY IMPORTANTE!

Esta señal avisa que la zona donde esté ubicada puede adquirir altas temperaturas. Después de utilizar la placa no toque esta superficie y no trate de moverla. ¡espere a que se enfríe!.

INTRODUCCIÓN

La placa de inducción portátil MX ONDA modelo MX-PIP2200 de diseño compacto con múltiples funciones, hacen de este producto el electrodoméstico idóneo.

Entre otras, incorpora las siguientes características:

• Cristal cerámico de alta resistencia.
• Controles tipo táctil.
• Control electrónico de potencia y temperatura con:
  10 niveles de potencia: 200 \~ 2000 W 10 nivelesde temperatura: 60 \~ 240 °C
• Función bloqueo de seguridad para niños
• Válido para recipientes cuyo fondo sea de 12 a 26 cm.
• Pantalla LED con indicación de la potencia, temperatura o tiempo del temporizador.
• Temporizador con apagado automático y aviso acústico (máximo 2 horas).
• Detector de recipientes pequeños o no aptos para inducción.
• Configuración del temporizador: 180 minutos
• Identificación automática de sartén o material inadecuado.
• Protección por sobrecalentamiento.
• Función de bloqueo de seguridad.

ANTES DE CONECTAR EL APARATO

• Lea atentamente estas instrucciones y guárdelas para un posterior uso.
• Compruebe que el voltaje de su toma de corriente es de 230V.
• El cable de alimentación es relativamente corto, para evitar accidentes producidos por tropiezos o enredos.
• Si precisa de la utilización de un prolongador, utilice solamente un prolongador que esté en buenas condiciones y que sea adecuado para la potencia del aparato.
• No deje el cable de red por debajo de la placa, que entre en contacto con superficies calientes pues corre el riesgo de dañar la funda aislante del cable de red.
• Para protegerse del riesgo de descargas eléctricas y de lesiones corporales personales, no introduzca el cable, la clavija o la placa en agua ni ningún otro líquido.
• Después de quitar el embalaje, verifique que el aparato no esté dañado. En caso de duda no lo utilice y póngase en contacto con el personal de asistencia técnica.
• No deje al alcance de los niños los materiales de embalaje (bolsas, piezas de poliestireno, etc.), ya que son una fuente potencial de peligro.
• Sitúe la placa al menos a 30 cm de las paredes de otros electrodomésticos, muebles o cualquier objeto que pudiera dañarse con el calor.
• El fabricante declina cualquier responsabilidad por los daños derivados de un uso inadecuado, incorrecto o imprudente del aparato.

MEDIDAS DE SEGURIDAD

• Los niños no deben jugar con este aparato.
• La limpieza y el mantenimiento a realizar por parte del usuario no puede ser realizado por niños, a no ser que sean mayores de 8 años y estén supervisados.

• El incumplimiento de estas advertencias de seguridad podría dar como resultado quemaduras o lesiones graves.

• Este aparato no puede ser usado por niños (de edad inferior a 8 años) o personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia y conocimiento, a menos que hayan recibido instrucciones apropiadas sobre el uso del aparato y sean supervisadas por un adulto o persona responsable.

• Este aparato está diseñado solamente para uso doméstico, no profesional. MX ONDA no aceptará ninguna responsabilidad y la garantía carecerá de validez en caso de uso inadecuado o incumplimiento de las instrucciones.
• No use este aparato cerca de materiales inflamables (cortinas, visillos, etc)
• Para reducir el riesgo de incendio, descargas eléctricas o lesiones corporales personales, NO obstruya ni introduzca objetos en las ranuras de ventilación.
• Esta placa está diseñada para su uso en interior no la utilice en el exterior. Evite la exposición a la lluvia, humedad u otros fenómenos atmosféricos.
• Este aparato funciona a altas temperaturas, por lo cual, durante su manipulación NO toque la superficie de cristal. Antes de limpiar o mover la placa espere a que se enfríe. Si fuese necesario utilice unos guantes o manoplas de cocina.
• Mantenga el aparato fuera del alcance de los niños, la superficie de la placa así como los recipientes, pueden alcanzar temperaturas elevadas.
• Desenchufe la placa cuando no la vaya a usar durante un largo periodo de tiempo, cuando se produzca un corte del suministro eléctrico, o “salte” un fusible o automático o durante el proceso de limpieza.
• Procure que la toma de corriente donde esté conectado el aparato sea fácilmente accesible. Para desconectar la placa de la red eléctrica tire suavemente de la clavija del enchufe. Nunca lo haga estirando del cable.

• No coloque la placa encima de cocinas, otras placas u hornos microondas.

• Nunca mueva la placa durante su uso, desenchufe la placa y deje que se enfríe antes de moverla.

• Mientras el aparato esté conectado y la placa siga caliente, no desatienda su vigilancia y manténgala fuera del alcance de los niños.
• El uso de accesorios no recomendados por el fabricante del aparato puede provocar incendios, descargas eléctricas o lesiones corporales.
• Utilice únicamente recipientes aptos para inducción, cuyo fondo sea de 12 a 26 cm y que esté completamente plano. Los recipientes con el fondo ligeramente curvo o abombado no deben ser utilizados.
• Evite la acumulación de grasa o restos de comida en la superficie de la placa, ya que disminuye el rendimiento y puede provocar malos olores e incluso incendiarse los restos de grasa o comida.
• No intente cocinar sobre la superficie de la placa.
• No intente cortar los alimentos que están en el interior del recipiente mientras la placa esté en funcionamiento.
• No dejar recipientes con aceite o grasa sin vigilar, en caso de sobrecalentamiento se pueden inflamar. En caso de fuego, nunca intente apagar las llamas con agua. Cierre la tapa y sofoque las llamas con un paño húmedo.
• En caso de haber líquido entre la base del recipiente y la placa puede producirse presión de vapor, por lo que el recipiente podría saltar. Mantener siempre la superficie de la placa limpia y seca.
• No depositar objetos metálicos sobre la superficie de la placa, ya que estos se pueden calentar rápidamente.
• Las personas que tengan implantados marcapasos deben abstenerse de acercarse a manipular la placa de inducción. Aunque este producto cumple con todas las normativas de seguridad y compatibilidad electromagnética vigentes, cabe la posibilidad de que algún aparato no lo cumpla al 100% y produzca interferencias que afecten a estos dispositivos.

- En caso de avería, anomalías, sí el cristal de la placa está con grietas, fisuras, etc., la clavija u otras partes presentan deterioro, o el cable está dañado, desenchufe el aparato y no intente repararlo por su cuenta. Póngase en contacto con el Servicio Técnico Oficial MX ONDA más cercano.

LA COCINA POR INDUCCIÓN

Ventajas de la cocina por inducción

La cocina por inducción supone un cambio radical en la forma tradicional de cocinar alimentos, el calor se genera directamente en el recipiente por lo que se elimina la pérdida de calor que hay entre los distintos elementos (recipiente, placas de cristal vitrocerámico, etc.) las ventajas son las siguientes:

- Disminución del tiempo para cocinar: el recipiente se caliente más rápido.

- Ahorro de energía: al disminuir el tiempo para cocinar y/o freír. Cuando se retira el recipiente de la zona de cocción, automáticamente deja de suministrar calor, si antes de 30 segundos se vuelve a colocar el recipiente volverá a suministrar calor y con el mismo nivel previamente fijado.

- Limpieza más sencilla; al no estar la superficie tan caliente los alimentos que se derraman no se queman con tanta rapidez.

Recipientes apropiados para inducción

Recipientes ferromagnéticos

Los recipientes adecuados para la cocina por inducción, son aquellos que están fabricados con material ferromagnético. Pueden ser de acero esmaltado, hierro fundido o vajilla especial para inducción de acero inoxidable.

Para saber si un recipiente es apto para la cocina por inducción, comprobar que son atraídos por un imán.

Recipientes especiales

Existen otros tipos de recipientes cuya base no es ferromagnética en su totalidad. Antes de utilizarlos comprobar el diámetro de la base y que estos recipientes son detectados por la placa de inducción.

Recipientes no apropiados para inducción

No utilizar nunca recipientes de acero fino normal, vidrio, barro, cobre, o aluminio.

Características de la base del recipiente

La base de un recipiente puede influir en la distribución del calor y por consiguiente en el resultado de la cocción. La elección de un recipiente con una base de mayor calidad (por ejemplo de tipo sándwich) nos ahorrará tiempo de cocinado y energía.

Preste especial atención a la forma de la base, ya que ha de ser totalmente plana. Si presenta una pequeña curvatura o abombamiento, se producirán pérdidas de calor y por consiguiente mayor tiempo de cocinado y un aumento considerable del gasto de energía.

Recipientes vacios o con una base muy fina

Nunca colocar un recipiente vacío en la placa y encender la misma, ya que puede provocar un sobrecalentamiento del recipiente (por el exceso de calor) y dañar al cristal cerámico o a la propia placa. Si la base del recipiente es muy fina también puede calentarse en exceso, absténgase de utilizar este tipo de recipientes.

Detección del recipiente

La placa tiene un límite mínimo de detección de la zona de cocción y que es de 10 cm. Por este motivo, debe abstenerse de utilizar recipientes cuya base sea inferior a 10 cm de diámetro.

Si enciende la placa sin ningún recipiente, con un recipiente cuya base sea inferior a 10cm o con un recipiente no apto para inducción, la placa no funcionará, en la pantalla aparecerá la indicación “ E1 ”, avisará acústicamente y transcurridos 60 segundos se apagará automáticamente.

Ventilador

En la base de la placa hay un ventilador cuyo objetivo es mantener una temperatura estable en el interior de la placa de inducción.

Cada vez que se encienda la placa y se ajuste la potencia o la temperatura, el ventilador también se pondrá en funcionamiento. Cuando se apague la placa, el ventilador permanecerá en funcionamiento y se apagará automáticamente transcurrido 1 minuto.

En la base de la placa NUNCA deberá colocar paños de cocina, bayetas u otros objetos que puedan obstruir los orificios del ventilador, ya que impediría la ventilación adecuada y provocaría un sobrecalentamiento de los circuitos, por lo que actuarían las protecciones de seguridad.

Nota:

Recuerde que el ventilador permanecerá en funcionamiento durante 1 minuto después de apagar la placa. Esto es normal y no indica un mal funcionamiento.

INSTALACIÓN

1. Coloque la placa sobre una superficie estable y nivelada, alejada de lugares calientes, con alta humedad o cerca de materiales inflamables (aceite, cortinas, trapos, etc.).

2. Para asegurar una ventilación adecuada deje al menos 30 cm de separación a cada lado de la placa. NO obstruya las ranuras de ventilación situadas a ambos lados y en la parte posterior de la placa así cómo los orificios del ventilador (situados en la base de la placa).

3. Desenrolle totalmente el cable de alimentación y enchufe la clavija del aparato a la red eléctrica. El avisador acústico emitirá un "bip" para avisarle que la placa ha sido enchufada a la toma de corriente de red. La pantalla y todas las luces indicadoras del panel de control se iluminarán brevemente. El indicador del botón 1 ( ) parpadeará.

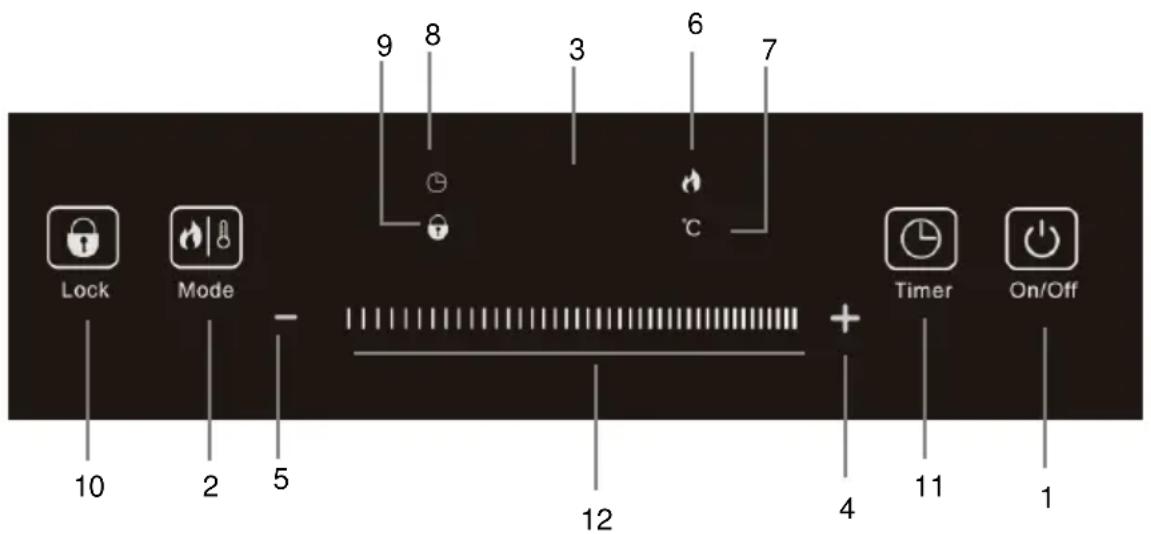

CONTROLES Y ELEMENTOS

Lock Mode - 10 2 5 9 8 3 6 7 °C 12 + 4 Timer 11 On/Off 1

1. Botón de encendido/apagado
2. Botón selector de funciones
3. Pantalla de LED
4. Botón de aumento
5. Botón de disminución
6. Indicador LED del modo prefijado de Potencia
7. Indicador LED del modo Temperatura
8. Indicador LED del modo Temporizador
9. Indicador LED del modo Bloqueo
10. Botón para el modo Bloqueo
11. Botón para el modo Temporizador
12. Área de ajuste deslizante para el modo potencia, temperatura o temporizador.

USO DE LOS CONTROLES TÁCTILES

• Los controles responden al tacto, por lo que no es necesario aplicar ninguna presión.

• Use la parte completa de la yema del dedo, no su punta.

• Oirá un pitido cada vez que se detecte un toque.

• Asegúrese de que los controles estén siempre limpios, secos y de que no haya ningún objeto (por ejemplo, un utensilio o un paño) que los cubra. Incluso una delgada capa de agua puede hacer que los controles sean difíciles de operar.

ENCENDIDO Y APAGADO

1. Coloque el recipiente en la zona de cocción, recuerde que este ha de ser apto para inducción y su base ha de estar comprendida entre 12 y 26 cm.
2. Para encender la placa toque con la yema del dedo el botón 1 ( ⏻ ), el indicador del botón 1 ( ) permanecerá encendido y el avisador acustico emitirá un "bip".
3. Mediante el selector de funciones 2 (Modos) seleccione el modo deseado, consulte la siguiente sección.
4. Para apagar la placa vuelva a tocar con la yema del dedo botón 1 ( ⏻ ) la pantalla se apagará y el avisador acústico emitirá un “bip”.
5. Una vez que la placa esté apagada pero aún esté enchufada, la luz indicadora de ENCENDIDO/APAGADO no se encenderá.

Nota:

Si enciende la placa y no selecciona ninguna función, automáticamente se apagará transcurrido 1 minuto.

SELECTOR DE FUNCIONES

Mediante el selector de funciones 2 (Modos) usted podrá elegir el modo de trabajo en potencia (200W a 2000W) o temperatura (60°C a 240°C).

Para seleccionar el modo de funcionamiento en potencia o temperatura siga los siguientes pasos para ajustar el temporizador, consulte el siguiente apartado.

Modo de funcionamiento en potencia

1. Con la placa encendida y un recipiente en la zona de cocción, presione el botón de selección de modo 2 (Modos) hasta que la pantalla 3 muestre el nivel de potencia predeterminado en vatios (2000) y se encienda el indicador LED de potencia 6 del modo predeterminado.
2. Toque el botón 4 (+) o 5 (-) o el área de deslizamiento del dedo 12 (|||||) para aumentar o disminuir la potencia respectivamente. La pantalla 3 mostrará la potencia seleccionada.
3. En cualquier momento durante la cocción puedes aumentar o disminuir la potencia, cambiar al modo de temperatura o configurar el temporizador.

Modo de funcionamiento en temperatura

1. Con la placa encendida y un recipiente en la zona de cocción, presione el botón de selección de modo 2 (Modos) hasta que en el pantalla 3 se muestre el nivel de temperatura predeterminado en grados (200°) y se encienda el indicador LED para el modo de temperatura 7.
2. Toque el botón 4 (+) o 5 (-) o el área de deslizamiento del dedo 12 (|||||) para aumentar o disminuir la temperatura respectivamente. La pantalla 3 mostrará la temperatura seleccionada.
3. En cualquier momento durante la cocción puedes aumentar o disminuir la temperatura, cambiar al modo de potencia o configurar el temporizador.

TEMPORIZADOR

El temporizador le permitirá ajustar un tiempo para el apagado automático, este tiempo puede variar entre 1 minuto y 3 horas. Para configurar el temporizador primero debe seleccionar un modo de funcionamiento (potencia o temperatura) y un nivel de potencia o temperatura respectivamente.

Para el ajuste del temporizador siga los pasos siguientes:

1. Con la placa encendida y un recipiente en la zona de cocción, elige un modo de funcionamiento y un nivel de potencia o temperatura.

2. Presione el botón 11 (Temporizador), la pantalla mostrará la indicación "0" y se encenderá el indicador LED del modo temporizador 8.

3. Toque el botón 4 (+) o 5 (-) o el área de deslizamiento del dedo 12 (|||||) para aumentar o disminuir el tiempo en saltos de 1 minuto respectivamente. Mantén presionado el botón 4 (+) o 5 (-) durante 3 segundos para acceder al ajuste rápido, los saltos serán de 10 minutos. La pantalla 3 mostrará el tiempo en minutos.

4. Una vez seleccionado el tiempo, la pantalla 3 mostrará alternativamente la potencia o temperatura seleccionada y el tiempo restante para el apagado automático. El indicador LED del modo de temporizador 8 permanecerá encendido para informarle que el temporizador está activado.

5. Durante la cocción puedes aumentar o disminuir la potencia o la temperatura, utilizando el botón 4 (+) o 5 (-) o la zona deslizable con los dedos 12 (|||||).

6. Para cancelar el temporizador, presione el botón de selección de modo 2 (Modos) para cambiar al modo de encendido o temperatura o presione y mantenga presionado el botón 11 (Temporizador) durante 5 segundos, el indicador LED del modo de temporizador 8 se apagará.

Nota: Si al activar el temporizador, cuando la pantalla muestre parpa-deando la indicación “ 0:00 ” si transcurren 5 segundos sin seleccionar el tiempo para el apagado, automáticamente se desactivará el modo temporizador.

BLOQUEO DEL PANEL DE CONTROL

1. La placa de inducción incorpora un dispositivo de bloqueo, que desactiva los botones altos excepto el botón 10 (Bloqueo) y el botón 1 ( 🔊 ).
2. El bloqueo del panel de control evita que se apague por error la placa de inducción o se encienda por error (si la placa está apagada), o se cambie la potencia o temperatura elegida (si la placa está en funcionamiento).
3. Para bloquear el panel de control, presione el botón 10 (Bloqueo) una vez. Cuando el panel de control esté bloqueado, la pantalla 3 mostrará la indicación "Loc" y se encenderá el indicador LED del modo temporizador 9.
4. Para desbloquear el panel de control, presione el botón 10 (Bloqueo) y manténgalo presionado durante 3 segundos, cuando el panel de control esté desbloqueado la indicación "Loc" desaparecerá de la pantalla y el indicador LED del modo temporizador 9 se apagará.

Apagar y volver a encender la placa de inducción NO cancelará la función de bloqueo para niños. Primero debe cancelar la función de bloqueo para niños antes de volver a encender la placa de inducción.

La función de bloqueo para niños se cancelará cuando se desconecte el cable de alimentación de la toma de corriente de pared.

SOLUCIÓN DE PROBLEMAS

Si hay alguna anomalía o un problema en el funcionamiento de la placa de inducción, la pantalla 3 mostrara el error detectado. Los mensajes de error aparecen en la pantalla con la letra “E” seguido de un número, consulte la siguiente tabla para poder identificar el error y la solución.

Mensaje	Descripción	Solución
E0	Error del circuito interno.	Contacta con nuestro Servicio de Atención al Cliente MX ONDA más cercano.
E1	Ningún recipiente o el recipiente no es apto para placa de inducción.	Coloque un recipiente en la zona de cocción o reemplace el recipiente que no sea válido.
E2	Sobrecalentamiento del sensor IGBT	Fallo en el sistema de ventilación, verifique que el ventilador no esté obstruido y funcione correctamente. Desenchufe la placa de inducción y déjela enfriar.
E3	Protección contra sobretensión.	Si el voltaje en la red de salida es mayor que el especificado, consulte a un electricista calificado.
E4	Protección contra bajo voltaje.	Si el voltaje en la red de salida es menor que el especificado, consulte a un electricista calificado..
E5	Sensor de placa superior abierto/cortocircuito.	Contacta con nuestro Servicio de Atención al Cliente MX ONDA más cercano.
E6	Circuito abierto/cortocircuito del sensor IGBT	Contacta con nuestro Servicio de Atención al Cliente MX ONDA más cercano.
E7	Sobrecalentamiento de la placa superior/Sensor de la placa superior no válido.	Desenchufe la placa de inducción y déjela enfriar.

MANTENIMIENTO Y LIMPIEZA

Antes de proceder a la limpieza desconecte la unidad de la red eléctrica. Y asegúrese que la placa está totalmente fría. No utilice alcohol ni productos abrasivos y no permita que el aparato entre en contacto con agentes volátiles como gasolina, disolventes, insecticidas, etc.

Limpieza de la placa de cocción

• Después de cada uso deberá limpiar la placa, de este modo evitará que los restos adheridos se quemen.
• No limpie la placa hasta que no esté suficientemente fría.
• Utilice únicamente productos específicos para la limpieza de placas de inducción, de no hacerlo podría deteriorar la superficie de cocción.
• No utilice estropajos que puedan rayar la superficie, tampoco deberá utilizar productos abrasivos cómo los espráis quitamanchas para los hornos.

Limpieza de la carcasa

• Limpie la superficie plástica con un paño húmedo y seguidamente con otro seco. Evite que entre agua por los orificios de ventilación.
• Si observa que en los orificios del ventilador hay acumulada mucha suciedad, eliminela con ayuda de una brocha.

CARACTERÍSTICAS TÉCNICAS

Tensión de alimentación 220 - 240 V \~ 50/60 Hz Consumo máximo 2000 W Superficie de cocción Cristal cerámico de alta resistencia Diámetro cocción de 12 a 26 cm Niveles de potencia 10 niveles Niveles de temperatura 10 niveles Margen de potencia de 200 W a 2000 W Margen de temperatura de 60 °C a 240 °C Temporizador hasta 3 horas Dimensiones 290 x 370 x 42 mm (l, a, alto) Peso 2,00 Kg

Especificaciones técnicas sujetas a cambio sin previo aviso.

Este producto cumple con las Directivas Europeas 2014/30/EC (EMC) relativa a la Compatibilidad Electromagnética y la 2014/35/EC (LVD) en materia de seguridad de baja tensión.

"MX, MX ONDA" y sus logotipos son marcas registradas de MX ONDA, S.A.

Teléfono de información y Servicio Técnico: 902 551 501

MX ONDA, S. A.

C / Matabueyes, 7 nave 1A

19171 - Cabanillas del Campo

(Guadalajara)

Escanea el código QR para más información

E-MAIL: [e-mail] http://www.mxonda.es
