MANUALE UTENTE MX-VC2640 Mx Onda

Manuale di istruzioni

MANUALE D'USO E D'INSTALLAZIONE

Mx Onda

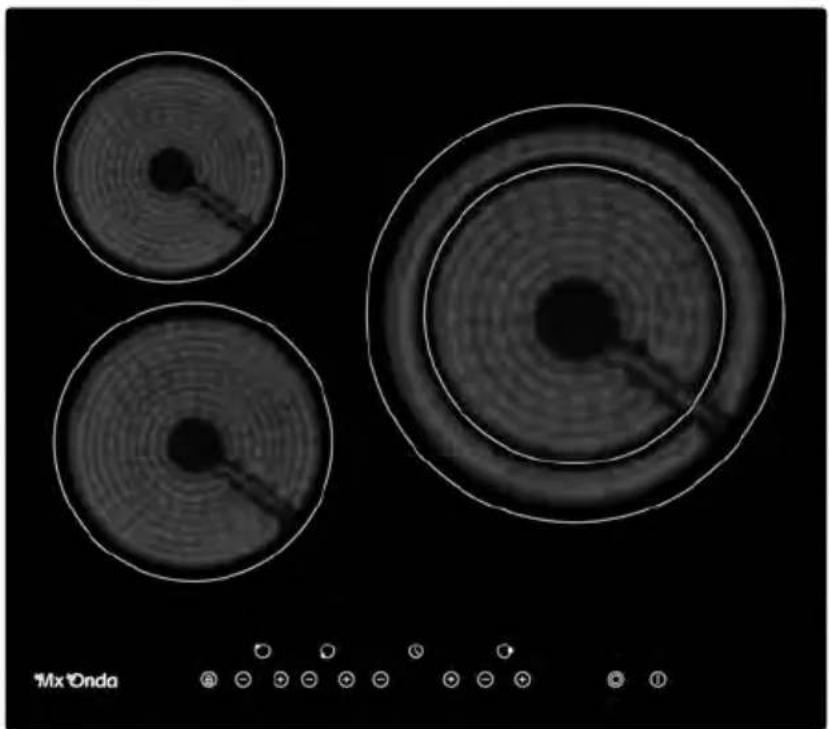

PIASTRA AD VETROCERAMICA PER ENCASTRAZIONE CON TRE ZONE DI COTTURA

MODELLO: MX-VC2640

Questo apparecchio funziona con una tensione di 230 V, per evitare possibili scosse elettriche non tentare di aprirla. Questo dispositivo non ha alcuna parte che può essere riparato da voi. Inoltre, in caso di malfunzionamento non gestisce, contattare un servizio di assistenza autorizzato MX ONDA.

Dopo aver esaurito la vita di questo prodotto elettrico, non gettare rifiuti domestici.

Metterla in un contenitore pulito punto della loro località adatta, per il riciclaggio.

Questo prodotto è conforme alla Direttiva Europea RoHS (2011/65 / UE), sulla limitazione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

Cumple con RoHS✓

INTRODUZIONE

Complimenti per l'acquisto del tuo nuovo piano cottura a vetroceramica da montare con tre zone di cottura MX ONDA modello MX-VC2640.

Si consiglia di dedicare un po 'di tempo a leggere questo Manuale utente e di installazione per comprendere appieno come installarlo correttamente e come usarlo. Per l'installazione, leggere la sezione di installazione.

Leggere attentamente tutte le istruzioni di sicurezza prima di utilizzare e salvare questo manuale utente e l'installazione per riferimento futuro.

Tra gli altri ha le seguenti caratteristiche:

• Vetro ceramico ad alta resistenza.
- Potenza massima: 5400 W
- Zona di cottura 1: Diametro di cottura: 165 mm Potenza: 1200 W
- Zona di cottura 2: Diametro di cottura: 200 mm Potenza: 1800 W
- Zona di cottura 3: Diametro di cottura: 215 / 300 mm Potenza: 1500 / 2400 W
- Comandi elettronici di tipo touch
• 9 livelli di potenza
- Timer fino a 99 minuti
- Arresto automatico di sicurezza
- Serratura per bambini
- Indicazione del calore residuo

PRIMA DI COLLEGARE L'APPARECCHIO

La tua sicurezza è importante per noi. Si prega di leggere queste informazioni prima di utilizzare la piastra ad vetroceramica.

Installazione (pericolo di scosse elettriche)

• Scollegare l'apparecchio dalla rete elettrica prima di eseguire qualsiasi lavoro o manutenzione.
• La connessione a un buon sistema di messa a terra è essenziale e obbligatoria.
• Le modifiche al sistema di cablaggio domestico devono essere eseguite esclusivamente da un elettricista qualificato.
• La mancata osservanza di questo consiglio può provocare scosse elettriche o morte.

Pericolo di taglio

• Fai attenzione: i bordi del pannello sono nitidi.
  • Non usare cautela può causare ferite o tagli.

Importanti istruzioni di sicurezza

• Leggere attentamente queste istruzioni prima di installare o utilizzare questo dispositivo.
• Nessun prodotto o prodotto combustibile dovrebbe essere inserito in questo apparecchio in qualsiasi momento.
• Rendi disponibili queste informazioni alla persona responsabile dell'installazione del dispositivo, poiché potrebbe ridurre i costi di installazione.
• Per evitare rischi, questo apparecchio deve essere installato in conformità con queste istruzioni per l'installazione.
• Questo apparecchio deve essere installato e messo a terra solo da una persona adeguatamente qualificata.
• Questo dispositivo deve essere collegato a un circuito che incorpora un interruttore di isolamento che fornisce una disconnessione totale dell'alimentazione.
• Se il dispositivo non è installato correttamente, le richieste di garanzia o responsabilità potrebbero essere invalidate.

Funzionamento e manutenzione

• Non cucinare su una piastra rotta o rotta. Se la superficie della superficie di cottura si rompe o si rompe, scollegare la piastra dalla presa di corrente (automatica) e contattare un tecnico qualificato.
• Spegnere la piastra e attendere fino a quando non è completamente fredda prima della pulizia, per la manutenzione è necessario scollegare la piastra dalla rete elettrica.
• La mancata osservanza di questo consiglio può provocare scosse elettriche o morte.

Pericolo per la salute

• Questo dispositivo è conforme alle normative sulla sicurezza elettrica ed elettromagnetica.
• Tuttavia, le persone con pacemaker o altri impianti elettrici (come le pompe per insulina) devono consultare il proprio medico o il produttore dell'impianto prima di utilizzare questo dispositivo per assicurarsi che i loro impianti non siano interessati dal campo elettromagnetico.
• La mancata osservanza di questo consiglio può causare morte o gravi danni alla salute.

Pericolo di superficie calda

• Durante l'uso, le parti accessibili di questo apparecchio diventeranno calde abbastanza da causare ustioni.
• Non permettere che il tuo corpo, indumenti o qualsiasi cosa diversa dall'utensile di cottura appropriato venga a contatto con il vetro a vetroceramica fino a quando la superficie non si raffredda.
• Oggetti metallici come coltelli, forchette, cucchiai e coperchi non devono essere posizionati sulla superficie del piano di lavoro, poiché potrebbero diventare caldi.
• La mancata osservanza di questo consiglio può causare ustioni e scottature.

- Le maniglie delle padelle possono essere calde al fatto. Controllare che le maniglie delle pentole non sporgano dalle altre zone di cottura accese. Tenere le maniglie fuori dalla portata dei bambini.

- Tenere lontano i bambini

Pericolo di taglio

• La lama affilata di un raschietto per lastre di vetro viene esposta quando il coperchio di sicurezza viene ritratto. Usare con molta attenzione e conservare sempre al sicuro e fuori dalla portata dei bambini.
• Non avere la necessaria precauzione può causare ferite o tagli.

IMPORTANTI ISTRUZIONI DI SICUREZZA

• Non lasciare mai l'apparecchio incustodito quando è in uso. Quando l'olio viene riscaldato in eccesso può causare fumo e sversamenti che possono incendiarsi.
• Non utilizzare mai il dispositivo come piano di lavoro o spazio di archiviazione.
  • Non lasciare mai oggetti o utensili sull'apparecchio.
• Non posizionare o lasciare oggetti magnetizzabili (ad esempio, carte di credito, schede di memoria) o dispositivi elettronici (ad esempio, computer, lettori MP3) vicino al dispositivo, poiché potrebbero essere interessati dal campo elettromagnetico.
• Non utilizzare mai l'apparecchio per riscaldare o riscaldare la stanza.

• Dopo l'uso, spegnere sempre le zone di cottura e la piastra come descritto in questo manuale (ad esempio utilizzando i comandi a sfioramento). Non fare affidamento sulla funzione di rilevamento di utensili non adatti all'vetroceramica per disattivare le zone di cottura quando si rimuovono le pentole. Non permettere ai bambini di giocare con l'apparecchio o sedersi, stare in piedi o arrampicarsi sulla tavola.

• Non posizionare giocattoli o prodotti sul piatto che attirino l'attenzione dei bambini, i bambini possono salire sul piatto e possono essere seriamente feriti.

• Non lasciare i bambini soli o incustoditi nell'area in cui viene utilizzato l'apparecchio.
• I bambini o le persone con disabilità che limitano la loro capacità di usare il dispositivo devono avere una persona responsabile e competente per istruirli sul suo utilizzo. L'istruttore deve essere convinto di poter utilizzare il dispositivo senza pericolo per loro o per il loro ambiente.
• Non riparare o sostituire alcuna parte dell'apparecchio a meno che non sia specificamente raccomandato nel manuale. Tutti gli altri servizi devono essere eseguiti da un tecnico qualificato.
• Non usare un pulitore a vapore per pulire la piastra.
  • Non posizionare o lasciare cadere oggetti pesanti sulla piastra.
  • Non appoggiarsi sulla piastra.
• Non utilizzare pentole, padelle o padelle con bordi irregolari o trascinarle sulla superficie del piano a vetroceramica perché potrebbe graffiare il vetro.
• Non utilizzare spugne o altri prodotti detergenti abrasivi per pulire la superficie della piastra, poiché potrebbero graffiare il vetro a vetroceramica.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o da personale qualificato.
• Questo apparecchio è progettato esclusivamente per uso domestico e non professionale. MX ONDA non accetterà alcuna responsabilità e la garanzia non sarà valida in caso di uso improprio o mancata osservanza delle istruzioni.
• AVVERTENZA: l'apparecchio e le parti accessibili diventano calde durante l'uso.
• Prestare attenzione per evitare di toccare le zone di cottura.

• I bambini sotto gli 8 dovrebbero stare lontani a meno che non siano continuamente sorvegliati.
  • Non utilizzare un pulitore a vapore.

• I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'utente non devono essere eseguite da bambini senza supervisione.

• Questo dispositivo può essere utilizzato da bambini di età pari o superiore a 8 anni e persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza, se hanno ricevuto la supervisione o istruzioni sull'uso del dispositivo in modo sicuro e comprendono la pericoli coinvolti
• ATTENZIONE: Cucinare senza supervisione su una piastra con grasso o olio può essere pericoloso e provocare un incendio. NON cercare MAI di spegnere un incendio con acqua, spegnere l'apparecchio! e quindi coprire la fiamma, ad esempio, con una coperta o una coperta antincendio.
• AVVERTENZA: pericolo di incendio: non posizionare o conservare i prodotti su superfici di cottura.
• ATTENZIONE: se la superficie è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche e non toccarlo per evitare tagli del vetro ceramico.
• L'apparecchio non è progettato per funzionare mediante un timer esterno o un sistema di controllo remoto separato.
• ATTENZIONE: il processo di cottura deve essere supervisionato. Il processo di cottura a breve termine deve essere monitorato continuamente.
• AVVERTENZA: per evitare il movimento della piastra, è necessario installare gli ancoranti di sicurezza. Vedi le istruzioni di installazione.
• AVVERTENZA: utilizzare solo protezioni da cucina progettate dal produttore dell'apparecchio di cottura o indicate dal produttore dell'apparecchio nelle apposite istruzioni operative o protezioni da cucina incorporate nell'apparecchio. L'uso di protezioni inadeguate può causare incidenti.
• Questo dispositivo incorpora una connessione di terra solo per scopi funzionali.
• Rimuovere eventuali pellicole protettive che si possono trovare sulla piastra ad vetroceramica.

CARATTERISTICHE DEI CONTENITORI

Caratteristiche della base del contenitore

Prestare particolare attenzione alla forma della base, in quanto deve essere completamente piana. Non utilizzare contenitori con bordi irregolari o basi curve.

Assicurarsi che la base del contenitore sia liscia, appoggiata contro il vetro e ha le stesse dimensioni della zona di cottura. Utilizzare contenitori il cui diametro sia grande quanto il grafico dell'area selezionata. Quando si utilizza un contenitore, verrà utilizzata un'energia leggermente più ampia con la sua massima efficienza. Se si utilizza un piatto più piccolo, l'efficienza potrebbe essere inferiore al previsto. Centrare sempre la padella nella zona di cottura. La base di un contenitore può influenzare la distribuzione del calore e quindi il risultato della cottura. La scelta di un contenitore con una base di qualità superiore (ad esempio il tipo a sandwich) ci farà risparmiare tempo di cottura e di energia.

Proteggi la superficie del vetro

Sollevare sempre i contenitori del piano di cottura a vetroceramica, non farlo scorrere, in quanto potrebbero graffiare il vetro.

Contenitori vuoti o con una base molto sottile

Non posizionare mai un contenitore vuoto sul piatto e accenderlo, poiché ciò potrebbe causare il surriscaldamento del contenitore (a causa del calore eccessivo) e danneggiare il vetro ceramico o la piastra stessa. Se la base del contenitore è molto sottile, può anche diventare molto calda, quindi non utilizzare questo tipo di contenitore.

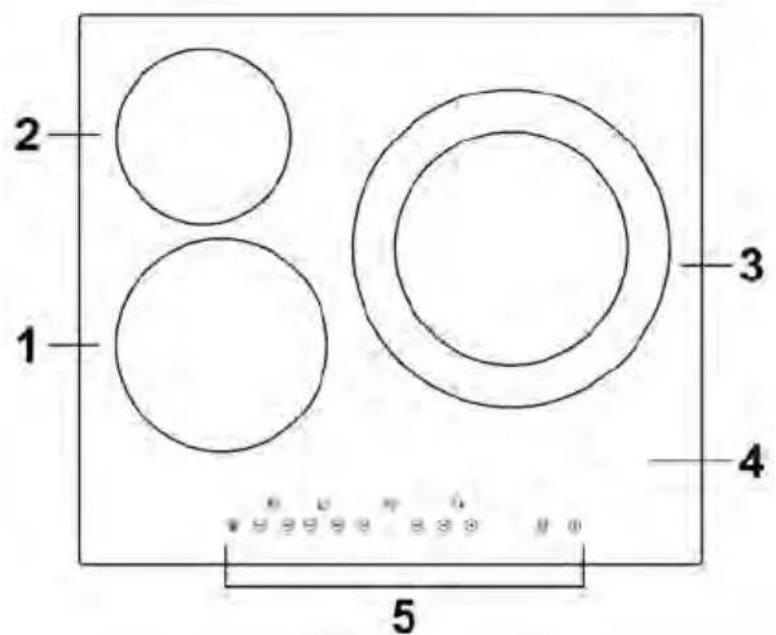

CONTROLLI ED ELEMENTI

2 1 3 4 5

1. Zona di cottura media Diametro di cottura: 200 mm ∅ Potenza: 1800 W
2. Piccola cucina Diametro di cottura: 165 mm ∅ Potenza: 1200 W
3. Grande angolo cottura Diametro di cottura: 215 / 300 mm ∅ Potenza: 1500 / 2400 W
4. Lastra di vetro
5. Pannello di controllo

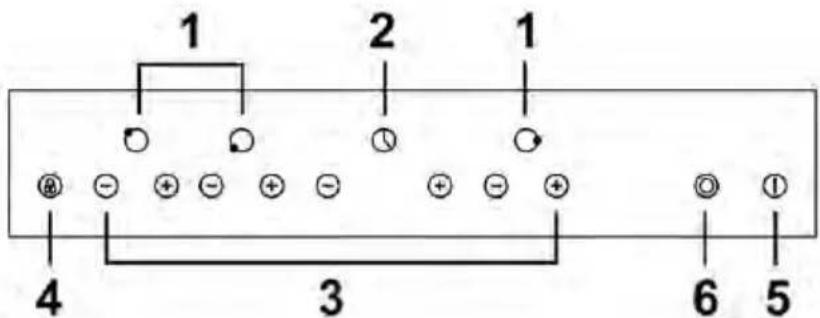

PANNELLO DI CONTROLLO

1 2 1 4 3 6 5

1. Indicazione della zona di cottura
2. Temporizatore

3. Diminuisci (-) e aumenta i pulsanti (+).

4. Blocco del pannello di controllo

5. Accensione / spegnimento
6. Doppio controllo della zona di cottura.

UTILIZZO DEI CONTROLLI TATTILI

• I controlli rispondono al tocco, quindi non è necessario applicare alcuna pressione.
• Usa la parte intera del polpastrello, non il suo tip.
• Si sentirà un segnale acustico ogni volta che viene rilevato un tocco.
• Assicurati che i controlli siano sempre puliti, asciutti e che non vi siano oggetti (come un utensile o un panno) che li coprono. Anche un sottile strato d'acqua può rendere difficile il controllo dei comandi.

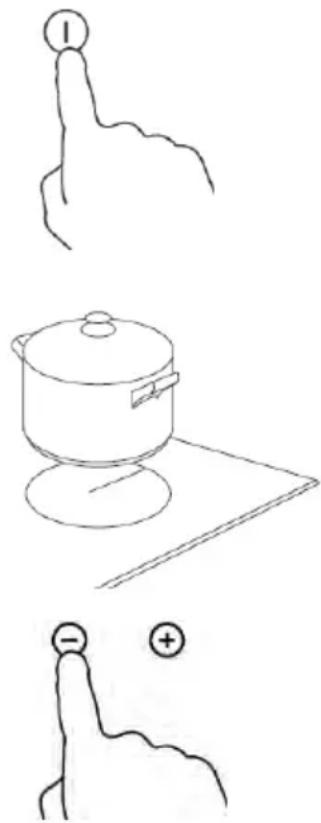

Per iniziare a cucinare

1. Tocca il pulsante di accensione / spegnimento 5. Quando la piastra è accesa, viene emesso un segnale acustico e il display mostra le indicazioni "-" o "- -", avvertendo che la scheda è accesa e in modalità e nello stato di attesa o di attesa.

2. Mettere un contenitore adatto alla zona di cottura scelta.

- Assicurarsi che il fondo della ciotola e la superficie della zona di cottura siano puliti e asciutti.

1. Tocca la diminuzione e aumenta i pulsanti 3 (- o +) per scegliere il livello di potenza desiderato.

- Il livello di potenza può essere variato in qualsiasi momento durante la cottura.

- Se dopo 60 secondi non si seleziona un livello di potenza, il piano di cottura a vetroceramica si spegnerà automaticamente e sarà necessario ricominciare dal punto 1.

Nota: se è presente una zona di cottura calda (con l'indicazione " H"), la piastra non si spegne automaticamente finché la zona di cottura non è fredda e l'indicazione " H" scompare.

Doppia zona di cottura

L'ampia zona di cottura ha una seconda zona di cottura per aumentare il diametro di cottura. Quando si accende la grande zona di cottura, si accendono solo le dimensioni ridotte (215 mm di diametro). Se si desidera aumentare la zona di cottura a 300 mm di diametro, è necessario attivare la doppia zona di cottura come descritto di seguito:

1. Attiva la grande zona di cottura usando i pulsanti 3 (- o +) per diminuire e aumentare e scegliere il livello di potenza desiderato.

2. Quando il livello di potenza selezionato lampeggia, toccare il pulsante di controllo 6 della doppia zona di cottura, l'indicatore di funzionamento della doppia zona di cottura si illuminerà e la doppia zona di cottura inizierà a funzionare.

3. Se si desidera disattivare la seconda zona di cottura, toccare i pulsanti di diminuzione e aumento 3 (- o +) e quando il livello di potenza selezionato lampeggia, toccare il pulsante di controllo della doppia zona di cottura 6, l'indicatore e La doppia zona di cottura si spegne.

Quando hai finito di cucinare

1. È necessario utilizzare i pulsanti di riduzione e aumento 3 (- o +) corrispondenti alla zona di cottura che si desidera disattivare.

- + ⊕

1. Utilizzare il pulsante di diminuzione 3 (-) della zona di cottura selezionata per selezionare il livello di potenza "0". Se il display indica "H" significa che la zona di cottura è molto calda.

1. Spegnere la piastra toccando il pulsante di accensione / spegnimento 5.

1. Attenzione alle superfici calde! Il simbolo " H " indica quale zona di cottura è calda al tatto. Scomparirà quando la superficie si sarà raffreddata ad una temperatura sicura.

BLOCCO DEL PANNELLO DI CONTROLLO

È possibile bloccare il pannello di controllo per impedire l'uso involontario (ad esempio, i bambini accendono accidentalmente le zone di cottura).

Quando il pannello di controllo è bloccato, tutti i pulsanti tranne il pulsante di accensione / spegnimento 5 rimangono disattivati.

Per bloccare il pannello di controllo

Tocca il pulsante di blocco sul pannello di controllo 4 e l'indicatore del timer mostrerà l'indicazione "LO"

Per sbloccare il pannello di controllo

1. Tocca il pulsante di accensione / spegnimento 5.
2. Tocca e tieni premuto il dito sul pulsante di blocco 4, finché l'indicazione "LO" scompare dallo schermo.
3. Ora il pannello di controllo è sbloccato e la piastra può essere utilizzata.

Quando il pannello di controllo della piastra ad vetroceramica è in modalità di blocco, tutti i pulsanti sono disabilitati tranne il pulsante di accensione / spegnimento 5. È sempre possibile disattivare la piastra ad vetroceramica utilizzando il pulsante di accensione / spegnimento 5 in caso di emergenza, quindi è necessario sbloccare il pannello di controllo.

PROTEZIONE DA SurrISCALDAMENTO

All'interno della piastra ad vetroceramica si trova un sensore di temperatura che monitora costantemente la temperatura di funzionamento, quando questo è eccessivo e le ventole integrate non sono in grado di abbassare la temperatura, la piastra smetterà automaticamente di funzionare.

Arresto automatico di sicurezza

È un sistema di protezione che incorpora la piastra ad vetroceramica, che si spegne automaticamente se si dimentica di spegnerlo.

Il tempo di spegnimento automatico varia a seconda della potenza selezionata, vedere la seguente tabella:

Livello di potenza	1	2	3	4	5	6	7	8	9
Tempo di spegnimento automatico (ore)	8	8	8	4	4	4	2	2	2

TEMPORIZATORE

Il temporizatore mer può essere utilizzato in due modi diversi:

• Come promemoria (contatore per il conto alla rovescia), in questo caso il temporizatore non spegnerà nessuna zona di cottura quando scade il tempo impostato.
• Come temporizatore di spegnimento automatico, in questo caso, il tempo impostato disattiva la zona di cottura.
• È possibile impostare il temporizatore fino a 99 minuti.

Uso del temporizatore come promemoria (contatore del conto alla rovescia)

Nota: assicurarsi di non selezionare alcuna zona di cottura.

1. Controlla che la scacchiera sia accesa.

Nota: è possibile utilizzare la funzione di promemoria anche se non si seleziona alcuna zona di cottura.

1. Toccare il decremento e aumentare i pulsanti 3 (- o +) corrispondenti al temporizatore, il display lampeggerà il tempo di spegnimento predefinito " 30".

2. Impostare il tempo per il promemoria utilizzando i pulsanti di diminuzione e aumento 3 (- o +) corrispondente al temporizatore.

- 30 +

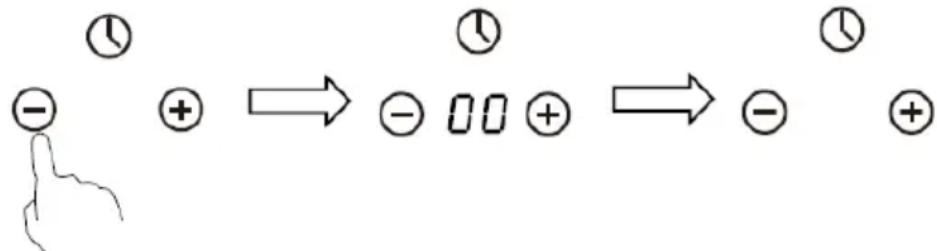

Suggerimenti:

- Tocca momentaneamente la diminuzione e aumenta i pulsanti 3 (- o +) per diminuire o aumentare di 1 minuto

- Tocca e tieni premuto per diminuire o aumentare i pulsanti 3 (- o n) per diminuire o aumentare i salti di 10 minuti.

- Se il tempo impostato supera 99 minuti, il timer tornerà automaticamente a 00 minuti.

- + ↑

1. Per annullare il temporizatore, con i pulsanti di diminuzione e aumento 3 (- o +) selezionare l'ora " 00 ", dopo alcuni secondi il display mostrerà l'indicazione " - - " avvertendo che il timer è disattivato.

1. Una volta impostato il tempo per il promemoria, lo schermo lampeggerà il tempo selezionato e inizierà il conto alla rovescia, lo schermo mostrerà il tempo rimanente per il promemoria.
2. Alla fine del tempo verrà emesso un segnale acustico per 30 secondi e il display mostrerà l'indicazione "- -".

Usare il temporizatore per spegnere una zona di cottura Nota: la zona di cottura desiderata deve essere in funzione.

1. Tocca la diminuzione e aumenta i pulsanti 3 (- o +) corrispondenti alla zona di cottura che vuoi impostare, il livello di potenza rimarrà lampeggiante.
2. Quando il livello di potenza della zona di cottura che si desidera impostare il temporizatore lampeggia, toccare il pulsante di diminuzione e aumentare 3 (- o +) corrispondente al temporizatore il display lampeggerà il tempo di disconnessione predefinito di fabbrica " 30 ".
3. Impostare il tempo per lo spegnimento automatico usando il decremento e aumentare i pulsanti 3 (- o +) corrispondenti al temporizatore.

- 6 +

- 30 +

Suggerimenti:

• Tocca momentaneamente la diminuzione e aumenta i pulsanti 3 (- o +) per diminuire o aumentare di 1 minuto
• Tocca e tieni premuto per diminuire o aumentare i pulsanti 3 (- o n) per diminuire o aumentare i salti di 10 minuti.

• Se il tempo impostato supera 99 minuti, il timer tornerà automaticamente a 00 minuti.

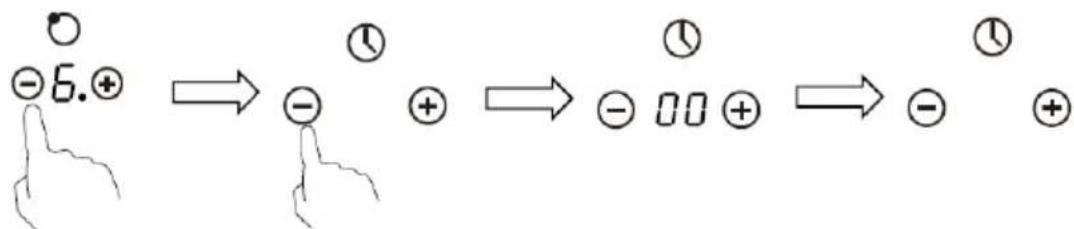

• Per annullare il temporizatore, con i pulsanti di diminuzione e aumento 3 (- o +) selezionare l'ora " ☐", dopo alcuni secondi il display mostrerà l'indicazione " - - " avvertendo che il timer è disattivato.

1. Una volta impostato il tempo per lo spegnimento automatico, lo schermo lampeggerà per il tempo selezionato e inizierà il conto alla rovescia, lo schermo mostrerà il tempo rimanente per lo spegnimento automatico.

Nota: nell'indicatore di alimentazione della zona di cottura in cui è impostato il timer, verrà visualizzato un punto illuminato che indica che questa zona di cottura è scaduta.

1. Trascorso il tempo per lo spegnimento automatico, la zona di cottura corrispondente si spegne automaticamente e visualizza l'indicazione " H".

La zona di cottura che non è configurata con il timer continuerà a funzionare se è stata precedentemente accesa.

Impostazione del timer per spegnere più di una zona di cottura

Il timer può essere programmato per le zone di cottura in esecuzione.

1. Se è in funzione più di una zona di cottura e con la funzione timer attivata, l'indicatore del timer mostrerà il tempo più breve.

(Ad esempio, se il tempo di impostazione del timer nella zona 1 è di 3 minuti e il tempo di impostazione del timer nella zona 2 è di 6 minuti, l'indicatore del timer mostra il tempo più breve, nell'esempio sarà il "3".)

Nota: nell'indicatore di potenza della zona di cottura in cui è impostato il timer, un punto illuminato apparirà lampeggiante indicando che questa zona di cottura è temporizzata.

Se si desidera controllare l'orario di spegnimento in una zona di cottura, toccare il pulsante di selezione della zona di cottura 2 desiderata. Il timer indicherà il suo tempo impostato.

- 3. + - 6. +

(Timer impostato su 3 minuti)

(Timer impostato su 6 minuti)

1. Trascorso il tempo di spegnimento automatico, la zona di cottura corrispondente si spegne automaticamente e visualizza l'indicazione " H".

Nota: se si desidera modificare il tempo di spegnimento automatico dopo aver impostato il timer, è necessario iniziare dal passaggio 1.

CONSIGLI UTILI UTILI

Risparmio energetico

• Quando il cibo bolle, ridurre la potenza.
• L'uso di un coperchio riduce i tempi di cottura e risparmia energia trattenendo il calore.
• Ridurre al minimo la quantità di liquido o grasso per ridurre i tempi di cottura.
• Iniziare la cottura ad un livello di potenza elevato e quindi ridurre il livello di potenza quando il cibo si è riscaldato.

PULIZIA DELLA PIASTRA AD VETROCERAMICA

Tipo di sporco	Come pulire	Importante
Sporcizia quotidiana sulla superficie del vetro (impronte digitali, segni, macchie lasciate dal cibo o fuoriuscite non zuccherate)	1. Scollegare l'alimentazione dalla scheda utilizzando l'interruttore o il differenziale abilitato per questo2. Utilizzare un detergente per piastre a vetroceramica mentre la superficie è calda (ma non calda!)3. Risciacquare e asciugare la piastra con un panno pulito o un tovagliolo di carta.4. Ricollegare la scheda all'alimentazione.	• Quando la piastra è spenta, non vi sarà alcuna indicazione di una superficie calda, ma la zona di cottura potrebbe essere ancora calda!• Utilizzare spugne speciali per piastre a vetroceramica. Non usare prodotti detergenti forti, corrosivi o abrasivi che potrebbero danneggiare la piastra. Leggere sempre l'etichetta per verificare se il pulitore o l'impianto di pulizia sono adatti. Non lasciare mai residui sulla superficie, il vetro potrebbe macchiarsi.
Fuoriuscite prodotte da cibi zuccherati	Rimuoverli immediatamente con una spatola o un raschietto adatto per piastre ad vetroceramica, ma attenzione alle superfici calde della zona di cottura:1. Scollegare l'alimentazione dalla scheda utilizzando l'interruttore o il differenziale abilitato per questo2. Tenere la spatola o il raschietto con un angolo di 30° e raschiare lo sporco o la fuoriuscita verso un'area fredda della piastra.3. Rimuovere lo sporco o la fuoriuscita con un canovaccio o un tovagliolo di carta.	Elimina le macchie lasciate dagli alimenti e dagli spargimenti di fusione e zuccherati il prima possibile. Se lasciato raffreddare sul vetro, può essere difficile pulire o persino danneggiare in modo permanente la superficie della piastra.Pericolo di taglio: quando il coperchio di sicurezza viene ritirato, la lama su un raschietto diventa affilata. Usalo con molta attenzione e tienilo sempre al sicuro e fuori dalla portata dei bambini.
Sporcizia e macchie sul pannello di controllo	1. Scollegare l'alimentazione dalla scheda utilizzando l'interruttore o il differenziale abilitato per questo2. Pulire l'area del pannello di controllo con un panno o una spugna umidi e puliti.3. Asciugare completamente l'area del pannello di controllo4. Ricollegare la scheda all'alimentazione.	Fuoriuscite di liquidi nell'area del pannello di controllo possono causare il malfunzionamento della piastra ad vetroceramica, i pulsanti a sfioramento potrebbero non funzionare correttamenteAssicurarsi di pulire e asciugare completamente l'area del pannello di controllo prima di ricollegare la scheda all'alimentazione.

SOLUZIONE DI PROBLEMI

Problema	Possibili cause	Cosa fare?
La piastra ad vetroceramica non si accende	Nessuna alimentazione di rete	Assicurarsi che il piano di cottura a vetroceramica sia collegato alla presa di corrente e che l'interruttore o l'interruttore automatico sia in posizione acceso. Controlla se hai luce nel resto della casa. Se hai controllato tutto e il problema persiste, chiama un tecnico.
I pulsanti a sfioramento non funzionano	Il pannello di controllo è bloccato	Sbloccare il pannello di controllo, vedere la sezione corrispondente.
I pulsanti a sfioramento non funzionano correttamente	Potrebbe esserci un piccolo film di acqua o liquido sui pulsanti o potresti usare la punta delle dita quando tocchi i pulsanti.	Assicurarsi che l'area del pannello di controllo sia pulita e asciutta. Usa la punta del dito quando tocchi i comandi.
La superficie della piastra è graffiata	Le stoviglie possono avere bordi o bordi che deteriorano la piastra.Gli utensili o i prodotti per la pulizia utilizzati non sono adeguati.	Utilizzare contenitori da cucina con una base piatta e liscia.Vedere la sezione "Cottura ad vetroceramica" e la sezione di pulizia del piano di cottura a vetroceramica.

INSTALLAZIONE

Praticare un foro nel controsoffitto basato sui seguenti suggerimenti:

• È necessario lasciare almeno 5 cm intorno al foro, libero da ostacoli (elettrodomestici, mobili, ecc.).
• Lo spessore del piano di lavoro è di almeno 30 mm.
• Scegliere il materiale del piano di lavoro resistente al calore per evitare la deformazione causata dalla radiazione di calore del piano di cottura a vetroceramica.

In tutte le circostanze, assicurarsi che la piastra ad vetroceramica sia ben ventilata e che l'ingresso e l'uscita dell'aria non siano ostruiti.

Assicurarsi che la piastra a vetroceramica sia in buone condizioni. Come mostrato di seguito.

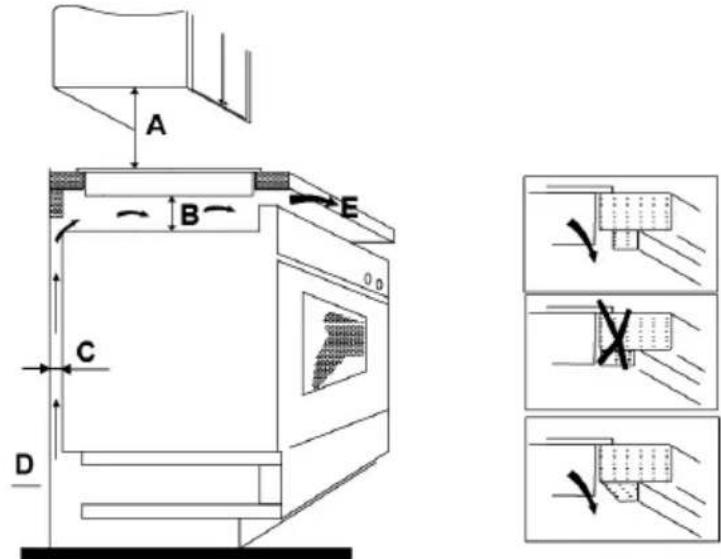

Nota: la distanza di sicurezza tra piano di cottura a vetroceramica e armadio o cappa aspirante sopra il piano di cottura a vetroceramica deve essere di almeno 760 mm.

A B C D E

A(mm)	B(mm)	C(mm)	D	E
760	50 mm	20 mm	Presa d'aria	Uscire per l'aria 10 mm

Prima di installare la piastra ad vetroceramica, assicurarsi che

- La superficie del controsoffitto è liscia e piana e nessun elemento strutturale interferisce con i requisiti di spazio

- Il piano di lavoro è realizzato in materiale resistente al calore.

- Se il piano di cottura a vetroceramica è installato sopra un forno, il forno è dotato di una ventola di raffreddamento incorporata.

- L'installazione rispetterà tutti i requisiti di autorizzazione e le norme e i regolamenti applicabili.

- L'impianto elettrico è conforme alle norme e ai regolamenti locali sulla sicurezza e incorpora un interruttore adatto o un isolamento automatico che fornisce una disconnessione totale della rete elettrica.

- L'interruttore di isolamento o automatico deve essere adeguato e fornire una distanza tra i contatti del traferro di 3 mm a tutti i poli (o tutti i conduttori di fase [attivi] se le regole di cablaggio locali consentono questa variazione dei requisiti).

• L'interruttore di isolamento automatico è facilmente accessibile all'utente.

• Consultare un elettricista autorizzato o le autorità locali in merito all'installazione e al regolamento, se avete domande sull'installazione.
• Utilizzare finiture resistenti al calore e facili da pulire (come le piastrelle di ceramica) per le superfici delle pareti che circondano il piano di lavoro.

Al termine dell'installazione della piastra ad vetroceramica, assicurarsi che ...

• Il cavo di alimentazione non è accessibile attraverso il cassetto o le ante dei cassetti.
• Esiste un flusso adeguato di aria fresca dall'esterno dell'armadio alla base del piano di lavoro.
• Se il piano di cottura a vetroceramica è installato su un cassetto o in un vano, una barriera di protezione termica viene installata sotto la base del piano di cottura.
  • L'interruttore o l'isolamento automatico è facilmente accessibile dall'utente.

Prima di posizionare le staffe di fissaggio.

L'unità deve essere posizionata su una superficie stabile e liscia (utilizzare l'imballaggio). Non applicare forza ai comandi che sporgono dalla piastra.

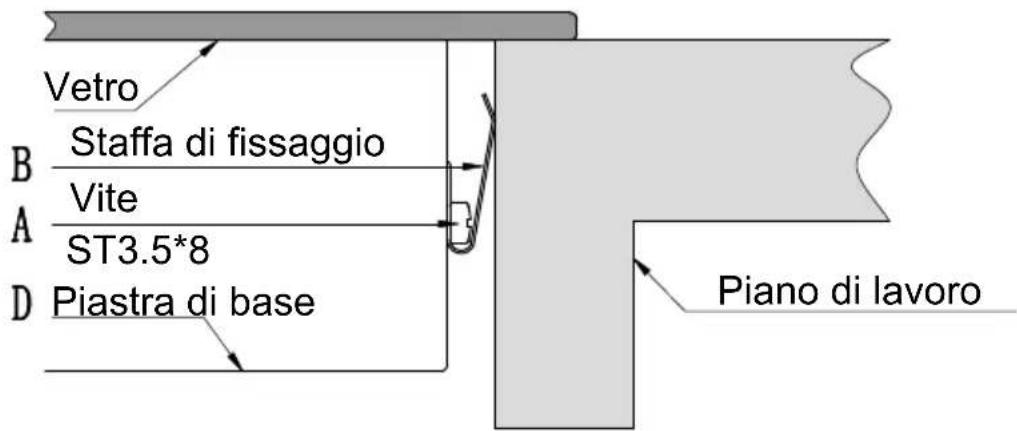

Posizionamento delle staffe di fissaggio

Per fissare il piano di cottura a vetroceramica sul piano di cottura è necessario innestare le staffe di fissaggio, utilizzare le viti fornite (non utilizzare altre viti in quanto ciò potrebbe danneggiare l'interno del piano di cottura a vetroceramica).

A	B	C	D
Vite	Suporto	Foro per vite	Base

Vetro B Staffa di fissaggio A Vite ST3.5*8 D Piastra di base Piano di lavoro

Precauzioni

1. La piastra ad vetroceramica deve essere installata da elettricisti autorizzati o tecnici qualificati. Per favore, non eseguire mai l'operazione da solo.
2. Il piano cottura a vetroceramica non può essere installato direttamente su lavastoviglie, frigorifero, congelatore, lavatrice o asciugatrice, poiché l'umidità può danneggiare i componenti elettronici del piano di cottura a vetroceramica.
3. La piastra ad vetroceramica verrà installata in modo da garantire una migliore radiazione termica per migliorare la sua affidabilità.
4. La parete e la zona di riscaldamento indotte sulla superficie del tavolo devono resistere al calore.
5. Per evitare danni, il controsoffitto deve essere resistente al calore.

COLLEGAMENTO DELLA PIASTRA AD VETROCERAMICA ALLA RETE ELETTRICA.

La piastra ad vetroceramica deve essere installata da un elettricista autorizzato o da un tecnico qualificato.

Prima di collegare la piastra ad vetroceramica alla rete elettrica, verificare che:

1. L'installazione elettrica in cui verrà collegata la piastra ad vetroceramica deve essere adeguata alla potenza assorbita dalla piastra ad vetroceramica.
2. La tensione deve corrispondere al valore nominale specificato nelle caratteristiche descritte in questo manuale.
3. La sezione dei cavi di alimentazione deve resistere alla corrente specificata sulla targhetta dei dati.

Per collegare la piastra a vetroceramica alla presa di corrente, non è necessario utilizzare adattatori, riduttori o forchette poiché questi dispositivi possono surriscaldarsi e provocare un incendio.

Il cavo di alimentazione della piastra ad vetroceramica non deve toccare alcuna parte o zona dove acquisisce alte temperature e deve essere posizionato in modo che la temperatura non superi i 75 °C in qualsiasi punto. Verificare con un elettricista autorizzato e qualificato se l'installazione elettrica è adeguata. Qualsiasi modifica dell'installazione elettrica deve essere eseguita esclusivamente da un elettricista autorizzato.

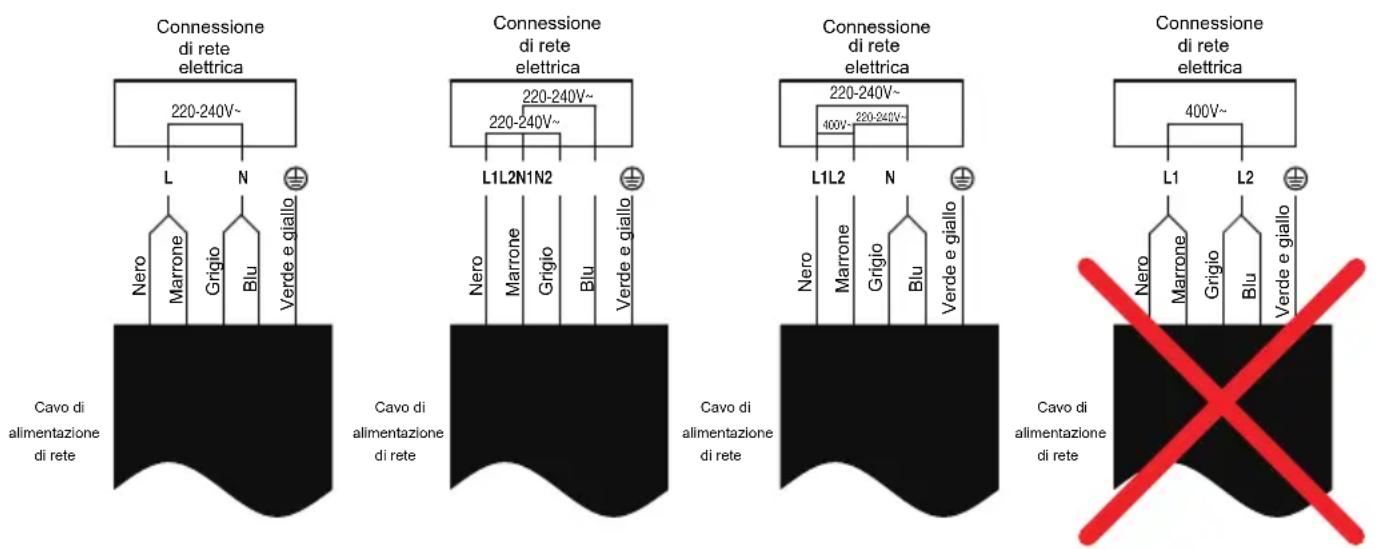

Il collegamento elettrico della piastra ad vetroceramica deve essere eseguito in conformità alle normative vigenti e protetto da un interruttore automatico o magnetotermico unipolare. La connessione è mostrata di seguito:

Connessione di rete elettrica 220-240V~ L N Verde e giallo Nero Marrone Grigio Blu Cavo di alimentazione di rete Connessione di rete elettrica 220-240V~ 220-240V~ L1L2N1N2 Cavo di alimentazione di rete Connessione di rete elettrica 220-240V~ 400V 280-240V~ L1L2 N Verde e giallo Cavo di alimentazione di rete Connessione di rete elettrica 400V~ L1 L2 Nero Marrone Grigio Blu Cavo di alimentazione di rete Cavo di alimentazione di rete

• Se il cavo è danneggiato, deve essere sostituito o sostituito, l'operazione deve essere eseguita da un servizio tecnico ufficiale Mx Onda.
• Se la piastra ad vetroceramica è collegata direttamente alla rete, tra i contatti deve essere installato un interruttore unipolare con un'apertura minima di 3 mm.
• L'installatore autorizzato deve assicurarsi che sia stato effettuato il collegamento elettrico corretto e che sia conforme alle norme di sicurezza.
• Il cavo non deve essere piegato o compresso.
• Il cavo dovrebbe essere controllato regolarmente e sostituito solo da tecnici autorizzati.
• Il cavo giallo / verde del cavo di alimentazione deve essere collegato alla presa di terra.
• Il produttore non è responsabile per qualsiasi incidente risultante dall'uso di un apparecchio che non è collegato a terra o una continuità di collegamento a terra difettosa.
• Se il dispositivo ha una presa di corrente, deve essere installato in modo che sia possibile accedere alla presa di corrente.

CARATTERISTICHE TECNICHE

Tensione di alimentazione 220 - 240 V \~ 50-60 Hz

Consumo 4941 - 5880 W

Superficie di cottura Vetro ceramico ad alta resistenza

Grande angolo cottura

Potenza massima 1500 / 2400 W

Diametro di cottura 215 / 300 mm ∅

Zona di cottura media

Potenza massima 1800 W

Diametro di cottura 200 mm ∅

Piccola cucina

Potenza massima 1200 W

Diametro di cottura 165 mm ∅

Controlli Touch type

Livelli di potenza 9 livelli

Timer Fino a 99 minuti

Dimensioni 590 x 520 x 52 mm (l, a, altezza)

Dimensioni cave per adattarsi a 560 x 490 mm (l, a)

Peso 9,8 Kg

Le specifiche tecniche sono soggette a modifiche senza preavviso.

Questo prodotto è conforme alle Direttive Europee 2014/30 / CE (EMC) sulla compatibilità elettromagnetica, e 2014/35 / CE (LVD) bassa tensione di sicurezza.

"MX, MX ONDA" e loghi sono marchi registrati di MX ONDA, S.A. registrati

MX ONDA, S.A.

Isla de Java, 37

28034 - MADRID (SPAGNA)

Telefono di informazione e di servicio: [phone]

E-MAIL: [e-mail]

http://www.mxonda.es

MANUEL D'UTILISATION ET D'INSTALLATION

Mx Onda

PLAQUE VITROCÉRAMIQUE À ENCASTRER AVEC TROIS ZONES DE CUISSON

MODÈLE: MX-VC2640
