MANUALE UTENTE 296411 BARTSCHER
4.1. Indicazioni generali 4
4.2. Descrizione dell'apparecchiatura 4
4.3. Targhetto nominale 5
4.4. Sostituzione dei sotto assiemi (tecnico del servizio assistenza) 5
4.5.Dispositivi di sicurezza 5
5.1. Descrizione dell'uso 6
5.2. Accensione e spegnimento della piastra scaldante 7
5.3. Accensione e spegnimento del forno 8
5.4. Indicazioni relative all'uso dell'apparecchiatura 8
- PULIZIA E MANUTENZIONE 9
6.1. Indicazioni relative alla pulizia e alla manutenzione 9
6.2. Manutenzione corretta 9
6.3. Pulizia della piastra ceramica 10
6.4. Pulizia delorno 10
8.1. Imballaggio ed estrazione dall'imballaggio 11
8.2. Installazione (tecnico del servizio assistenza) 12
8.3. Montaggio dell'apparecchiatura in serie 13
8.4. Collegamento alla rete elettrica (technico del servizio assistenza) 13
8.5. Controllo (tecnico del servizio assistenza) 15
- SMALTIMENTO DELL'APPARECCHIATURA 16
ALLEGATI.
2. INDICE ANALITICO
A
Accensione e spegnimento del forno 8
Accensione e spegnimento della piastra scaldante 7
C
Collegamento alla rete elettrica 13
Controllo 15
D
Descrizione dell'uso 6
Descrizione dell'apparecchiatura 4
Dispositivi di sicurezza 5
E
Estrazione dall'imballaggio 11
F
Forno-termostato di sicurezza 5
1
Imballaggio 11
Indicazioni generali 4
Indicazioni relative all'uso dell'apparecchiatura 8
Indicazioni relative all'uso normale
dell'apparecchiatura 8
Indicazioni relative alla pulizia 9
Installazione 12
M
MALFUNZIONAMENTI 11
Manutenzione 9
Manutenzione corretta 9
Montaggio dell'apparecchiatura in series 13
P
Pausa prolongata nell'uso dell'apparecchiatura 8
Piastre scaldanti - termostato di sicurezza 5
Pulizia delorno 10
Pulizia della piastra ceramica 10
s
SICUREZZA 3
SMALTIMENTO DELL'APPARECCHIATURA 16
Sostituzione dei sotto assiemi 5
Spia di controlo del calore residuo 6
T
Targhetta nominale 5
3. SICUREZZA
Prima di utilizzato l'apparecchiatura,
leggere attentamente leindicazioni e le avventenze riportate nelle presenti istruzioni.
Le istruzioni contengono le informazioni principali sull'utilizzo sicuro e sulla manutenzione dell'apparecchiatura. Le istruzioni andranno conservate per futura referenza.
L'impianto elettrico è stato realizzato in
conformità con le norme CEI EN 60335-1 e 60335-2-36.
Per scongiurare qualsiasi rischio, il
cavo di allacciamento danneggiato potra essere sostituito soltanto dal fabbricante o da uno specialista.
Durante la progettazione e la produzione, il fabbricante ha adottato particolari cautele per evitare rischi a livello di sicurezza e salute umana nel corso dell'uso dell'apparecchiatura.
Leggere attentamente le istruzioni contenate nelle presenti istruzioni e leindicazioni riportate sull'apparecchiatura. In particolare, si raccomanda di rispetto delleindicazioni relative alla sicurezza.
Si fa divieto di modificare e di eliminare i dispositivi di sicurezza installati. Il mancato rispetto di tali requisiti cui lo comportare gravi rischi per la sicurezza e la salute umana.
Si consiglia di effettuare alcuni test per prendere conoscenza della collocazione e delle funzioni principali degli elementi di servizio, con particolare attenzione per quelli finalizzati all'accensione e allo spegnimento dell'apparecchiatura.
Il fabbricante non rispondere dei danni materiali o dei danni a persone dovuti all'uso non conforme o all'uso erroneo dell'apparecchiatura.
L'apparecchiatura è destinata unicamente all'uso previsto dal fabbricante. Ogni altri utilizzato sare considerato non conforme.
Tutti i lavori legati alla manutenzione, tali da richiedere particolari competenze tecniche o abilità, potranno essere eseguiti unicamente da personale qualificato.
Per garantire l'igiene e proteggere gli articoli alimentari alla contaminazione, tutti gli elementi a diretto lavoro con gli articoli alimentari e tutte le aree adiacenti dovranno essere puliti con cura. A tal fine, usare detergenti destinati al lavoro con alimentari ed evitare l'utilizzo di prodotti inflammabili o dannosi per la salute.
Dopo agli utilizzato dell'apparecchiatura, accertarsi che tutti i fornelli e gli elementi di lavoro siano spenti, e che i cavi di alimentazione siano staccati.
In caso di pausa prolongata nell'utilizzo,或者其他 staccare i cavi di alimentazione sare a necessario pulire accuramente le parti interne ed esterne del disposativo.
Per il collegamento diretto alla rete,
montare un interruptore di sicurezza con un'apertura dei contatti conforme ai parametri della categoria di sovratensione III, in modo tale da rispetto i requisiti d'installazione.

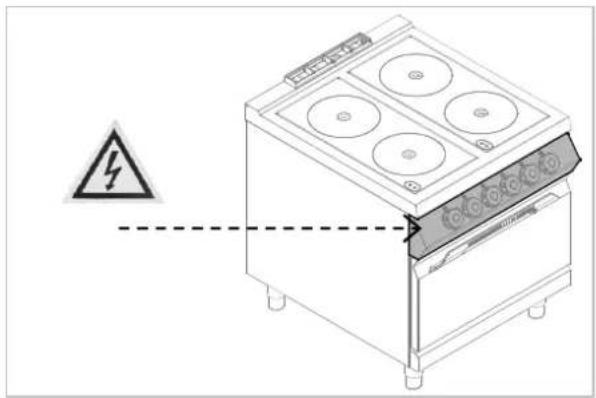

L'apparecchiatura richiede l'adozione di
alcune misure di sicurezza durante l'installazione, l'impostazione, il fissaggio e il collegamento alla rete elettrica (Capitolo 8 „INSTALLAZIONE").
Non pulire l'apparecchiatura con getti
d'acqua diretti.
In presenza di crepe sul piano di
cottura, staccare immediatamente l'apparecchiatura alla corrente.
Non collocare oggetti in plastica sulle
superfici calde della cucina.
Evitare di applicare pellicole in alluminio
per la protezione dell'apparecchiatura durante il funzionamento.
4. INDICAZIONI GENERALI E AVVERTENZE
4.1. Indicazioni generali
Le presenti istruzioni sono state elaborate dal fabbricante con l'obiettivo di fornire, ai dipendenti autorizzati, le informazioni necessarie per lavorare con l'apparecchiatura.
Consigliamo ai destinatari di tali informazioni di leggerle attendamente e di rispettarle.
Grazie allalettura delle informazioni continue nel presentedocumento,èpossibleevitare rischi per la salute e garantire la salute umana.
Conservare le presenti istruzioni per tutto il periodo di utilizzo dell'apparecchiatura in un luogo noto e disponibile accessibile, in modo tale da poterle consultare in agli giorni e da poter verificare le informazioni inesse contenate.
Per sottolineare le informazioni più importanti o indirizzare l'attenzione sui dati più significativi sono stati utilizzati symboli speciali, il cui significato è chiarto a seguire.
Aventimento
Presenta importantiindicazioni per la sicurezza.Per non mettere a rischio la salute e la sicurezza delle persone ed evitare danni,mantenere un comportamento adeguato.
Prudenza
Indica importanti informazioni tecniche che non possono essere tralasciate.

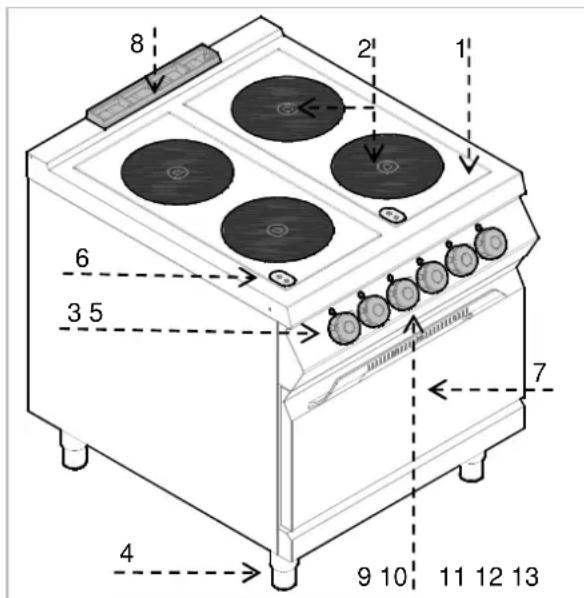

4.2. Descrizione dell'apparecchiatura
La cucina elettrica con piatra ceramica a infrarossi è stata progettata e prodotta per la preparazione e la cottura di articoli alimentari nell'ambito della gastronomia professionale.
1) Cucina: piatra ceramicica con serpentina scaldante a infrarossi;
2) Piastra scaldante;
3) Regolatore di temperatura: regola la potenza elettrica della piastra scaldante;
4) Piedini regolabili;
5) Spia di controllo dell'alimentazione direte: indica l'attivazione dell'alimentazione elettrica.
6) Spia di controllo delle piastre scaldanti Indica l'attivazione delle piastre scaldanti e si illumina quando la temperatura delle piastre supra i 50C.
7) Forno elettrico (statico);
8) Cappa aspirante dei fumi delorno;
9) Regolatore del termostato del forno: regola la temperatura del forno elettrico
10) Interruttore del forno: accende o spegne le serpentine scaldanti del forno.
11) Spia di controllo del termostato: indica l'attivazione dei termostati di sicurezza.
12) Spia di controllo dell'alimentazione: indica l'attivazione dell'alimentazione.
13) Spia di controllo della temperatura: indica il riscaldamento delorno
4.3. Targhetto nominale
La targhetto nominale presentata nell'immagine è fissata direttamente all'apparecchiatura. Sulla targhetto sono riportate tutte leindicazioni e le informazioni richieste per l'utilizzo sicuro.
1) EAN-Numero
2) N. art. /Numero del modello
3) Potenza di allacciamento: Potenza nominale / Frenuzza della tensione di alimentazione / Tensione di alimentazione
4) Data di fabbricazione
5)Numero di Serie
6) Simbolo WEEE
7) Marcatura CE

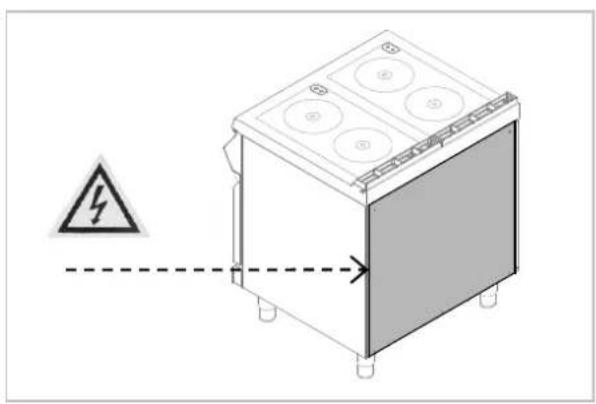

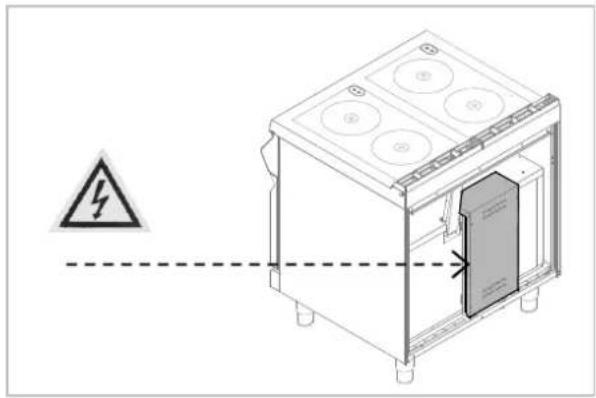

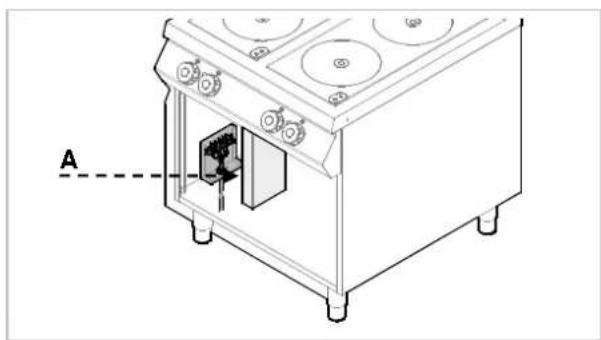

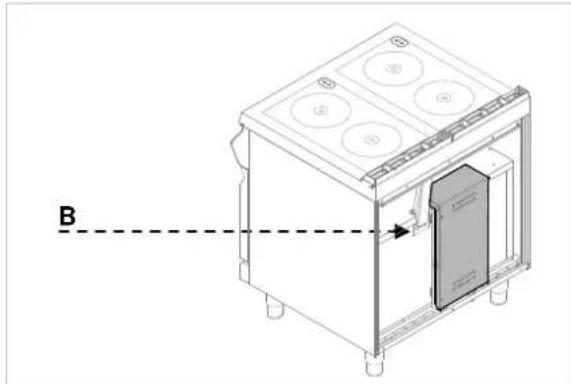

4.4. Sostituzione dei sotto assiemi (tecnico del servizio assistenza)
- Prima di sostituire un fatto assieme, e delle tutte i dispositivi di sicurezza inibili.
Staccare l'alimentazione elettrica con
il dispositivo equipotenziale. Se necessario, sostuire i sotto assiemi danneggiati e sostuirli con pezioni di ricambio originali.
Non ci riterremo responsabili dei
danni a persona o a componenti dovuti all'uso di pezzi di ricambio diversi da quelli originali e da ingerenze nell'apparecchiatura除去 il permesso del fabbricante, tali da modificare i requisiti di sicurezza.
4.5. Dispositivi di sicurezza
L'apparecchiatura è provvista del segunte!.
sistema di sicurezza:
-

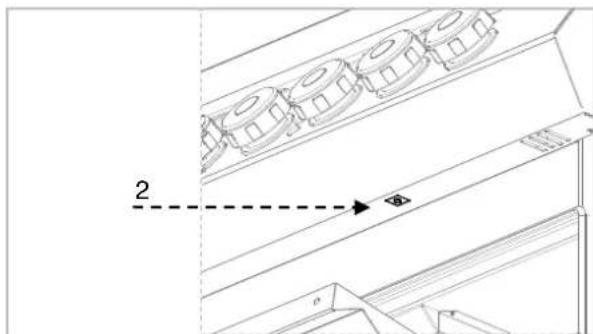

Piastre scaldanti - termostato di sicurezza: Si tratta di un dispositivo installato all'interno di agli piatra scaldante, che riduce la potenza in caso di surriscaldamento. In caso di eliminazione della causa del surriscaldamento e di calo della temperatura, il funzionamento sarei riattivato automaticamente.
-
Forno-termostato di sicurezza: Blocca l'alimentazione elettrica del forno in caso di surriscaldamento.
L'accensione del termostato di sicurezza del forno è indicata dall'apposita spia. Il disegno alla la posizione (2) dei termostati di sicurezza del forno.

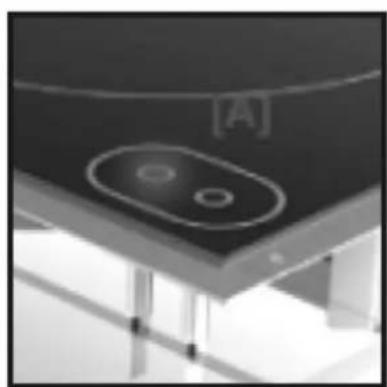

La cucina ceramica è provvista DI SERIE di una SPIA DI CONTROLLO DEL CALORE RESIDUO sulla cucina. Essa indica se la temperature delle superfici di cottura supera i 70C e comunca all'utente di NON TOCCARE le superfici scaldanti per non scottarsi. La spia di controllo si illumina dopo alcuni minuto dall'accensione delle serpentine di riscaldamento della cucina e resta accesa per tutto il periodo di funzionamento. Dopolo spegnimento delle piastre scaldanti, resterà illuminata finché la temperature non scenderà molto o l'occierto.
In caso di interrupzione improvvisa
dell'alimentazione elettrica, esiste il rischio di ustione, poiché le superfici di cottura possono essere più calde.
Verificare agli giorni che i sitivi di sicurezza siano tamente montati e funzionanti.

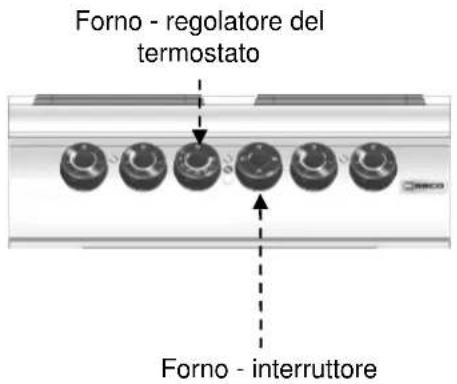

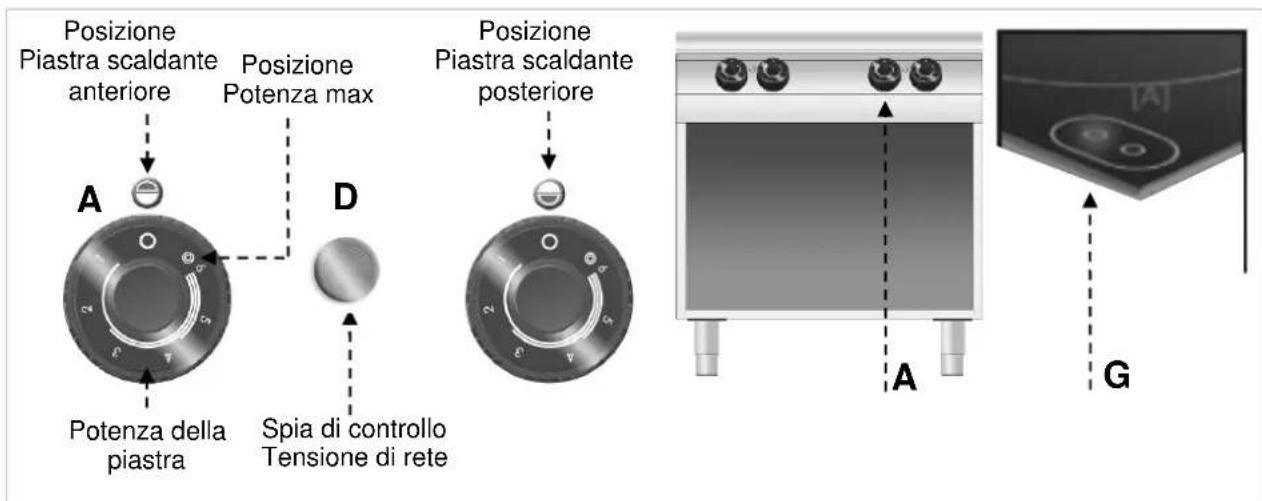

5.1. Descrizione dell'uso ...
Gli elementi di lavoro delle funzioni principali si trovano sul pannello di controllo dell'apparecchiatura.
A) Regolatore di temperatura: Regola la potenza scaldante delle piastre elettriche
B) Regolatore del termostato del forno: regola la temperatura del forno elettrico

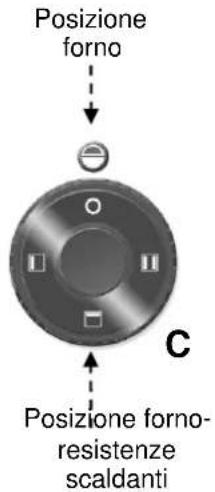

C) Interruttore del forno: Accende la serpentina scaldante superiore, quella inferiore o entrambe
D) Spia verde: Indica l'alimentazione elettrica
E) Spia di controllo bianca: indica il riscaldamento del forno.
F) Spia rossa: Indica l'accensione dei termostati di sicurezza
G) Spia di controllo delle piastre scaldanti Indica il riscaldamento delle piastre elettriche

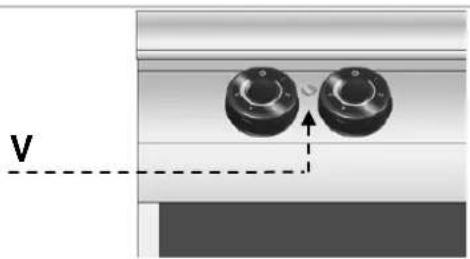

5.2. Accensione e spegnimento della piastra scaldante
Alla prima accensione, lasciar scaldare le piastre penza tegami.
A) Avviare il sezonatore automatico per l'accensione del raccordo di alimentazione con energia elettrica.
B) Ruotare il regolatore di temperatura in posizione 1 per attivare la piastra scaldante con la potenza minima. Si accendera la spia verde (V).
C) Successivement, ruotare la manopola del regolatore di temperatura nella posizione richiesta.
D) Impostare il regolatore di temperatura in posizione A per portare le resistenza esterne alla massima potenza.
E) Portare il regolatore di temperatura in posizione 0 per attivare la piatra scaldante. Si spegnera la spia verde (V).
F) Avviare, se necessario per interrompere l'alimentazione, ilsezionatore automatico.
Pos 0
Pos A
5.3. Accensione e spegnimento del forno
A) Avviare il sezonatore automatico per l'accensione del raccordo di alimentazione con energia elettrica.
B) Ruotare il commutatore A per attivare le resistente scaldanti del forno. Si accendera la spia verde (L).
C) Ruotare il regolatore del termostato e impostarlo su una temperatura compresa tra 70^ e 300^ . A resistenze scaldanti accese, si illuminera la spia bianca di controllo (W).
Quando ilorno raggiungera la temperature impostata, la spia di controllo bianca si spegnerà.
D) Ruotare il commutatore (A) per accendere o spegnere le resistenza superiore, inferiori o entrambe.
E) Per spegnere il forno, ruotare il commutatore (A) in posizione 0. Successivamente, ruotare il regolatore del termostato (B) in posizione 0.
| Temperatura °C 70 | 100 130 | 160 200 | 240 270 | 300 | ||||
| Tempo in minuti | 1' 30" | 3' | 4' 30' | 6' | 8' | 11' | 14' | 17' |
IT
A
B
5.4. Indicazioni relative all'uso dell'apparecchiatura
Pausa prolongata nell'uso dell'apparecchiatura
Qualora l'apparecchiatura non debba essere utilizzata per un periodo prolongato, procedere nel modo individato a seguire:
- Avviare il sezonatore automatico per lo spegnimento del raccordo di alimentazione con energia elettrica.
- Pulire accuratamente l'apparecchiatura e le zone circostanti.
- Applicare uno strato d'olio di vaselina sull'acciaio inossidabile.
- Effettuare tutte le operazioni di manutenzione.
Indicazioni relative all'uso normale dell'apparecchiatura
Per garantire il corretto utilizzato dell'apparecchiatura, attenersi alleindicazioni riportate a seguire:
Usare solo gli accessori indicati dal fabbricante degli accessori;
Usare le piastre scaldanti solo per riscaldare le pentole, e non per scaldare i prodotti alimentari direttamente sulle piastre.
L'apparecchiatura e l'area circostante dovranno essere tenute sempre pulite.
Usare stoviglie di diametro non inferiore a quello delle piastre scaldanti.
Usare solo stoviglie a fondo piatto.
Le bistecchiere in ghisa e altri leghe metalliche non sono adatte all'uso sulla piatra ceramica, poiché il notevole spessore del fondo cui lo comportare un effecssivo accumulo di calore sulla cucina. Il fondo ruvido, inoltre, cui gli raffiare la superficie e la lega metallica cui lasciare macchie durature sulla cucina.
Per la pulizia, usare solo detergenti adatti al contatto con alimentari.
Accertarsi che le mensole delorno siano correttamente installate.
Prima dell'uso, scaldare il forno.
Non usare ilorno con lo sportello semiaperto.
Per rosolare il prodotto, collocare il prodotto sulla griglia superiore e attivare la serpentina superiore.
Non usare le piastre scaldanti
senza pentole. Qualora la piastra scaldante non sua usata, sare necessario spegnerla.
Evitare di applicare pellicole in
alluminio per la protezione
dell'apparecchiatura durante il funzionamento.
Prima di collocare le pentole sulla cucina, pulirne e asciugarne correttamente il fondo. I fondi zigrinati dei tegami e delle padelle possono lasciare tracce e segni, qualora vengano trascinati sulla cucina.
6. PULIZIA E MANUTENZIONE
6.1. Indicazioni relative alla pulizia e alla manutenzione
Prima di iniziare le operazioni,
attivare tutti i sistemi di sicurezza installati.
In particolare, staccare l'alimentazione elettrica con il sezonatore automatico.
6.2. Manutenzione corretta
La manutenzione corretta comprende la pulizia quotidiana di tutti i pezzi che entrano a contatto con i prodotti alimentari, nonché la manutenzione regolare delle condotte di scarico.
La manutenzione accurata garantisce il miglior rendimento, una periodo di vita prolongato dell'apparecchiatura, il corretto funzionamento dei dispositivi di sicurezza.
Non indirizzare getti d'accu diretti sull'apparecchiatura e non usare idro pulitrici. Per la pulizia dell'acciaio inossidabile, non usare lana di acciaio né spazzole con denti in acciaio, poiché possono lasciare molecole di ferro sull'apparecchiatura. Queste ultime, in seguito all'ossidazione, sono provocare la comparsa di ruggine. Per eliminare i residui secchi, usare una spatola in legno, una spatola in plastica o una spugna morbida.
In caso di pause prolongate nell'utilizzo dell'apparecchiatura, aplicare uno strato di olio di vaselina su tutte le superfici in acciaio inossidabile.
Non usare detergenti contenti
sostenze pericolose o dannose per la salute (solventi, benzina ecc.).
Al termine della giornata di lavoro pulire:
Piastre scaldanti e forno (se usato).
Apparecchiatura
Ordinare regolarmente a dipendenti specializzati l'esecuzione dei seguenti lavori di manutenzione:
Controllo del funzionamento dell'impiano elettrico;
Controllo del funzionamento dei termostati di sicurezza.
6.3. Pulizia della piastra ceramica
Procedere nel modo individato a seguire:
Spagnere le piastre scaldanti e lasciarle raffreddare.
Avviare il sezonatore automatico per lo spegnimento del raccordo di alimentazione con energia elettrica.
Pulire con cura la piatra scaldante con una spugna e detergente neutro.
I residui e le macchie sulla superficie ceramica andranno eliminati rapidamente, meglio se sulla piatra ancorta tiepida.
Lavare la superficie di cottura con acqua pulita e asciugarla.
Non indirizzare getti d'acqua diretti sulla piastra scaldante, soprattutto se quest'ultima è ancor calda.
Non versare acqua direttamente sulla piastra.
Non usare prodotti abrasivi che possono graffiare la superficie.
Per eliminare i residui più resistenti, coprire, per una notte, la cucina con un panno imbevuto d'acqua e detergente. Il giorno successivo, ripetere le operazioni di pulizia.

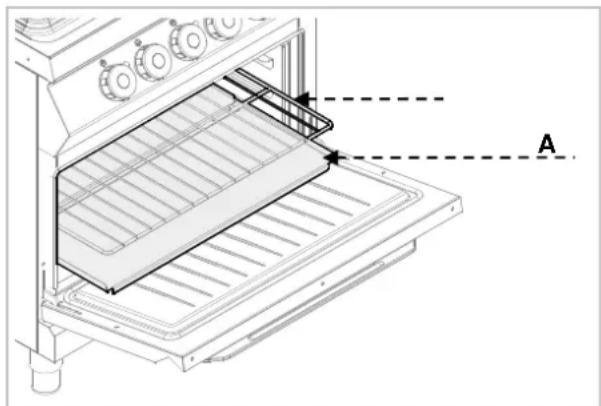

6.4. Pulizia delorno
Quando il forno sare freddo, sare possibile estrarre il fondo e le guide. Dopo la pulizia, accendere il forno alla prodotti all'interno, onede vegetare fenomeni di corrosione.
Procedere nel modo individato a seguire:
Estrarre dalorno il fondo (A) e la griglia (B) e pulirli con cura.
Pulire l'interno del forno da eventuali elementi bruciati che possono disturbare il corretto funzionamento.
Asciuagarele superficie e insertere nuovamente gli elementi del forno.
7. MALFUNZIONAMENTI
Le informazioni a seguire servono per riconoscere ed eliminare eventuali malfunzionamenti che potranno manifestarsi durante l'uso dell'apparecchiatura.
Alcuni dei malfunzionamenti potranno essere eliminati autonomamente dall'utente. Per quelli restanti sono richieste competenze specialistiche. Tali problemi potranno essere eliminati solo da dipendenti qualiati.
| Problema Causa Soluzione | ||
| Le piastre scaldanti non si scaldano. | Collegamento elettrico non conforme | Veriicare il collegamento del cavo di rete.Contattare il servizio assistenza |
| Attivazione del limitatore di temperatura. | Attendere che il termostato all'interno delle piastre riprenda a funzionare normalmente. | |
| Regolatore dell'energia danneggiato. | Sostituire il pezzo.Contattare il servizio assistenza | |
| Le piastre scaldanti restano sempre calde. | Danneggiamento della piastra scaldante. | Se il problema persistsente, contattare il servizio assistenza. |
| Le serpentine scaldanti del forno non funzionano. | Collegamento elettrico non conforme | Veriicare il collegamento del cavo di rete.Contattare il servizio assistenza |
| Attivazione del limitatore di temperatura. | Attendere che il forno si raffreddi.Fatto più, azzerare il termostato (vedicapitolo speciale). | |
| Commutatore danneggiato | Sostituire il pezzo.Contattare il servizio assistenza | |
| Il forno non raggiunge la temperature impostata. | Termostato di funzionamento danneggiato. | Sostituire il pezzo.Contattare il servizio assistenza. |
8. IMPIANTO
8.1. Imballaggio ed estrazione dall'imballaggio
Durante lo scarico e l'installazione dell'apparecchiatura, rispetto le informazioni del fabbricante, riportate direttamente sulla confezione e nelle presenti istruzioni.
Per il sollevamento e il trasporto del prodotto, utilizzato un carrello a forche o un dispositivo di sollevamento. Distribuire il peso in modo tale da evitare l'inclinazione della confezione (evitare inclinazioni excessive!).
!Durante I'uso dei dispositivi di sollevamento, prestare attenzione ai cavi di alimentazione ed posizione dei piedini.

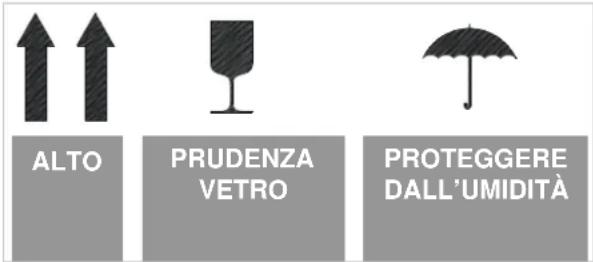

L'imballaggio è costituito da uno scatolone e da un pallet in legno. Sulla confazione in cartone è stampata una series di symboli che, ai sensi delle norme internazionali, indicano le procedure da rispetto durante il carico e lo scarico, il trasporto e lo stoccaggio dell'apparecchiatura.
Durante la presa in segna della merce, accertarsi che la confezione sia completa e non sua stata danneggiata durante il trasporto.
Eventuali danni andranno segnalati immediatamente al trasportatore.
Estrarre l'apparecchiatura dall'imballaggio il prima possibile, in modo tale da controllare che non vi siano danni.
Non tagliare il cartone con utensili affiliati. Esiste il rischio di danneggiare la lamiera inossidabile situata all'interno.
La confezione in cartone andra rimossa dall'apparecchiatura dall'alto.
Dopo l'estrazione dall'imballaggio, accertarsi che l'equipaggiamento dell'apparecchiatura sa conformsse all'ordine presentato.
In caso di non conformità, informare immediatamente il rivenditore.
Tenere il materiale di imballaggio
(sacchetti in nylon, polistirolo, morsetti ...) Iontano alla portata dei bambini!
Rimuovere lo strato protettivo in PVC delle superfici esterne e interne. Se possibile, non usare utensili in metallo.
8.2. Installazione (tecnico del servizio assistenza)
Tutte le fasi dell'installazione dovranno essere eseguite con attenzione.
Il luogo di collocazione dovrè essere provvisto di tutti gli allacciamenti e degli scarichi per i rifiuti delprocesso di lavorazione. Questo luogo dovrèanche essere adeguamente illuminato esoddisfare i requisiti igienici e sanitari previsti dallemore vigenti.
L'apparecchiatura andra installata a una distanza di almeno 5 cm alla parete.
i Le apparecchiature munite di forno dovranno essere montate a una distanza di almeno 50~cm alla parete. Posizionare l'apparecchiatura in orizzontale, regolando opportunamente i piedini singoli.
Per garantire il corretto
funzionamento dell'apparecchiatura, quest'ultima potra essere installata soltanto in un locale ben ventilato.
Qualora l'apparecchiatura debba de posizionata in prossimità di pareti, ilzzi, armadietti, elementi decorativi quosti ultimi dovranno essere state in materiali non infiammabili.
In caso contrario, dovranno essere coperte con adeguati materiali non inflammabili.
L'apparecchiatura IR091M00 deve essere fissata al pavimento.

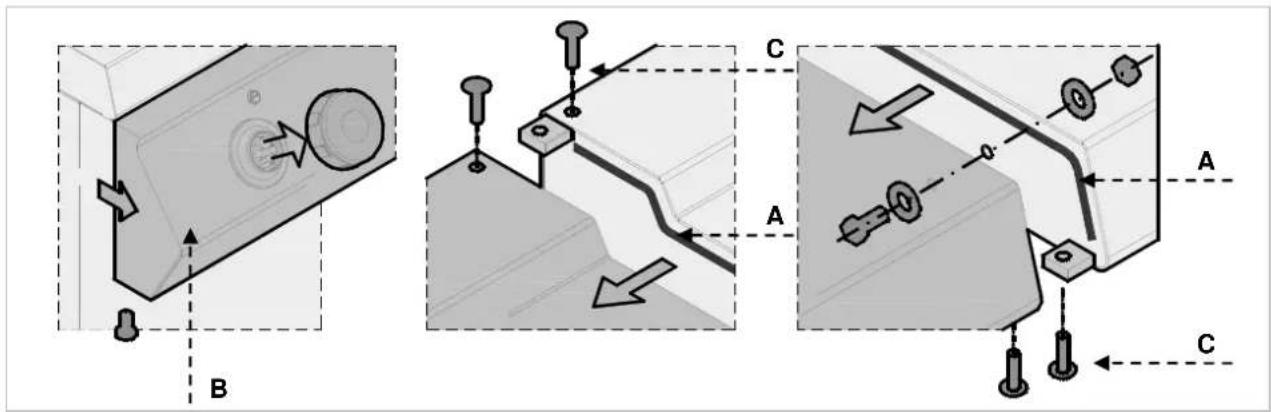

8.3. Montaggio dell'apparecchiatura in serie
Per montare l'apparecchiatura in series (piu dispositivi uno accanto all'altro), procedere nel modo individato a seguire:
- Smontare il quadro di comando e rimuovere, ove necessario, il telaio in ghisa alla canna fumaria.
-
Applicare nastro isolante (A) presso i lati a contatto.
-
Avvicinare le apparecchiature e posizionarle in orizzontale (regolando i piedini).
- Collegare le apparecchiature con gli elementi di raccordo.
8.4. Collegamento alla rete elettrica (technico del servizio assistenza)
L'apparecchiatura pourrait essere collegata alla rete soltanto da parte di personale autorizzato e qualificato, nel rispetto delle norme vigenti, con l'uso di materiale adeguato e conforme alle norme.
Le apparecchiature, a seconda del modello, sono adatte al collegamento alle seguenti reti:
$$ 2 3 0 \mathrm {V} 3 \sim / 3 8 0 - 4 1 5 \mathrm {V} 3 \mathrm {N} \sim $$
Al momento dell'installazione, controllare i dati della targhetta nominale e alle tabelle delle apparecchiature.
Per il collegamento diretto alla rete, montare un interrottore di sicurezza tale da garantire il distacco dall'alimentazione, con un'apertura dei contatti conforme ai parametri della categoria di sovratensione III, in modo tale da rispetto i requisiti d'installazione.
Per collegare correttamente l'apparecchiatura, procedere secondo leindicazioni a seguire.
Versione sanza forn
Rimuovere il pannello della morsettiera (A).

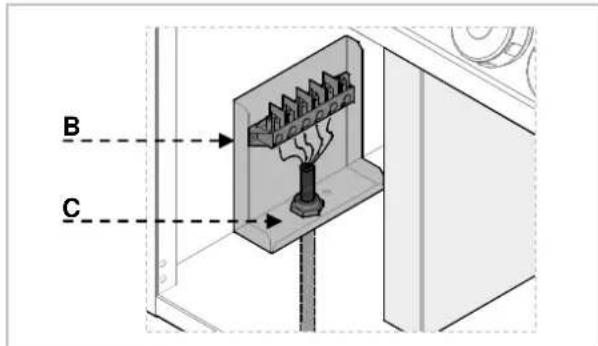

Collegare il sezonatore alla morsettiera (B) dell'apparecchiatura come indicato nell'imagine e nelle schema (vedi allegato). Usare un cavo di tipo H07RN-F o migliorie.
ITALIANO
Applicare nuovamente la protezione della morsettiera.
Versione con forn

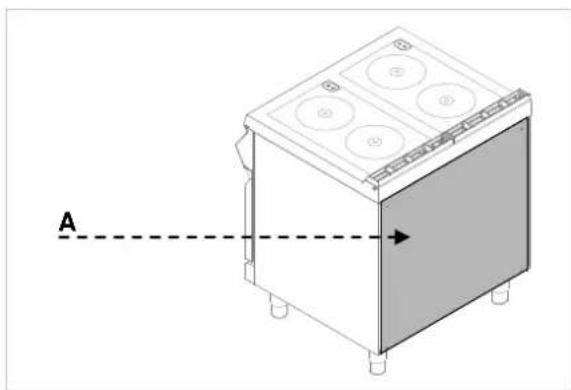

Rimuovere il pannello della morsettiera (A) (B).

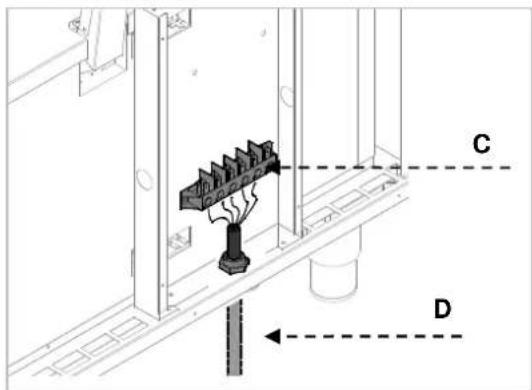

Collegare il sezonatore alla morsettiera (C) dell'apparecchiatura come indicateo nell'imagine e nelle schema (vedi allegato). Usare un cavo di tipo H07RN-F o migliorie.
Premere l'estremita del cavo (D).
Applicare nuovamente la protezione della morsettiera.

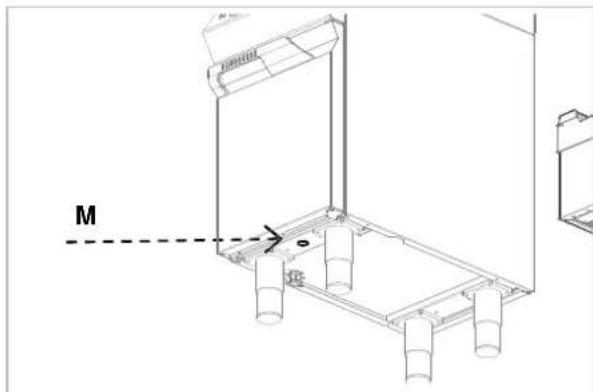

Morsetto equipotenziale
L'apparecchiatura è munita di un morsetto equipotenziale (M). A seconda del morsetto utilizzato, viene adottato l'adesivo
caratteristica:
Indicazioni

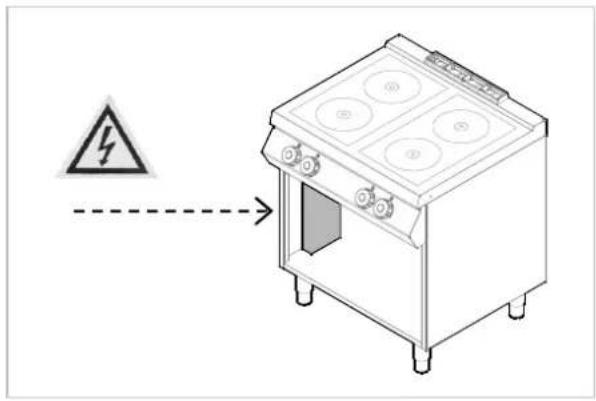

Il simbolo "Presenza di corrente elettrica" indica la presenza di elementi in tensione molto al pannello.
8.5. Controllo (tecnico del servizio assistenza)
Prima di avviare l'apparecchiatura, effettuire un controlo dell'impianto per valutare le condizioni di utilizzo di anni sotto assiemi e rilevare eventuali errorsi.
Si consiglia di eseguire i seguenti controli:
1) Verificare che la tensione di alimentazione sua conforme a quella richiesta dall'apparecchiatura.
2) Attivare il sezonatore automatico per verificare il collegamento elettrico.
Verificare che i dispositivi di sicurezza funzionino correttamente.
9. SMALTIMENTO DELL'APPARECCHIATURA
L'apparecchiatura è marchiata
secondo la direttiva europea 2002/96/EG, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE).
Smaltendo il prodotto in conformità
con le norme, l'utente contribuisce a evitare effetti negativi per l'ambiente e la salute.
Il simbolo sul prodotto o sulla
documentazione allegata indica l'impossibilità di trattare il prodotto stesso come un normale rifiuto comunale. L'articolo usato dovrá essere trasmesso a un punto di raccolta di dispositiivi elettrici ed elettronici ai fini del riciclaggio.
Rispettare le norme locali relative allo smaltimento dei rifiuti.
Ulteriori informazioni relative al riutilizzo e al riciclaggio del prodotto sono disponibili presso gli enti locali, la sezione rifiuti, il rivenditore del prodotto.
Bartscher GmbH
