MANUALE UTENTE CN03 200 MIS F Tesy

PROVVEDIMENTI IMPORTANTI DI PREVENZIONE ED ISTRUZIONI DI SICUREZZA:

ATTENZIONE:

• Leggete le presenti istruzioni prima di usare quello apparecchio e conservate questeindicazioni per ulteriori uso. In caso di cuiamento del proprietario, l'istruzione per I'uso deve essere consecnata insieme all'apparecchio.
• ATTENZIONE: Bambini除去 3 anni devono essere tenuti a distance, a meno che non siano除去 sorveglianza continua.

Bambini aventi dai 3 agli 8 anni posso sono solamente usare l'interruttore acceso/spento dell'apparecchio, a condizione che l'apparecchio sia installato e pronto ad un funzionamento normale e che loro siano osservati ed struiti riguardo al suo utilizzo in un modo sicuro e che capiscano che questo può essere pericoloso.

Bambini aventi dai 3 agli 8 anni non devono insertire la spina dell'apparecchio nella presa di currente, impostare l'apparecchio, pulirlo nemmeno fare una manutenzione da consumatori.
Questo apparecchio può essere usato da bambini aventi sopra gli 8 anni e persone con limitate abilità fisiche, sensoriali o mentali, oppure con esperienza e conoscenze scarse, se loro siano sorvegliate o struite riguardo all'utilizzo sicuro dell'apparechio e capiscano quali sono i pericolì. I bambini non devono gioCare con l'apparechio. La pulitura e la manutenzione da consumatori non devono essere effettuate da bambini sulla sorveglianza.
ATTENZIONE: Alcune parti di quello prodotto possono divertare troppocaldi e di prov'Care uszioni. Laddove sono presenti bambini e persone vulnerabilitiesi, si deve prestare attenzione particolare.

AVVERTIMENTO: per evitare surriscaldamento, nd
coprite l'apparecchio!
- L'apparecchio non deve essere messo direttamente,.
sotto una presa elettrica!
- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di servizio o da persona qualificate allo stesso modo per evitare pericoli.
- Prima di accendere l'apparecchio - controllate se la tensione indicate alla targhetto segnaletica corrisponde alla tensione fornita alla Vostra casa.
- Questo apparecchio deve essere usato per lo scopo a cui è previsto,cisione per riscaldare ambienti di vita. L'apparecchio non è destinato a fini commerciali. Qualiasi sono va considerato irregolare e dunque pericoloso. Il produttore non vuo essere responsable di guasti provenienti da un utilizzo irregolare ed irragionevole. La mancata osservanza dell'informazione di sicurezza farà invalida la garanzia presa riguardo all'apparecchio!
- Non lasciate la Vostra casa cuando l'apparecchio è acceso: convincetevi che l'interruttore è in posizione "spento" (si tratta di convettore a commando meccanico).
- Tenete gli oggetti infiammabili, come mobili, cuscini, biancheria da fatto, carta, vestiti, tende, ecc. a distance di almeno 100 cm lontano dal convettore.
- Non utilizzate l'apparecchio laddove si usano o conservano materie inflammabili (per esempio: vicino a gas o aerosol inflammabili) - esiste un grandissimo pericolo di esplosione ed incendio!
- Non inserte e non permette che corpi estranei cadano nelle aperture di ventilazione (sia d'ingresso che d'uscita), perché questo causerà folgorazione, incendio o guasto al convettore.
L'apparecchio non è adatto all'allevamento di animali edesso escludivamente previsto di essere usato a casa!
Non coprite le griglie di sicurezza, non blocate l'entrata neanche l'uscita del flusso d'aria, mettendo l'apparecchio di fronte ad una certa superficie. Tutti gli oggetti devono essere ad una distanza di almeno 1 metro dall'apparecchio, davanti e di fianco.
- Il motivo più frequente di surriscaldameto è l'accumulo di peli e polvere nell'apparecchio. Pulite regolarmente con aspirapolvere le aperture di ventilazione, staccando obbligamente la spina dell'apparecchio alla presa di corrente in anticipo.
Non t°Crate mai l'apparecchio con mani bagnate o umide - esiste una minaccia per la vita!
- La presa di corrente deve essere accessibile a qualsiasi ora, affinché la spina possa essere staccata in caso di necessità, il più presto possible! Non

tirate mai il cavo di alimentazione neanche l'apparecchio stesso quando lo staccate alla presa di corrente.

• Fate attenzione! L'aria d'uscita si riscalda durante il funzionamento (fino a più di 100^ ).
• Se decidete di smettere di usare un apparecchio di quello tipo, si raccomanda di farlo inutilizzabile, tagliando il cavo dopo averlo staccato alla presa di corrente. Si raccomandaanche di eliminare tutti i pericoli relativi all'apparecchio, soprattutto per quanto riguarda la sicurezza dei bambini che potrebbero usare il meccanismo ammortizzato (l'apparecchio) per gioco.
• Attenzione: Non usate quello apparecchio con programmatore, contatore neanche altri dispositivo che lo accende automaticamente perché, se l'apparecchio è coperto oppure èosto irregularmente esiste un pericolo di incendio.
• Mettete il cavo di alimentazione in modo che non ostacoli il movimento delle persone e che non sia pestato! Usate solamente prolonghe approbate, che sono addatte per l'apparecchio,cisionannoo segno di conformità!
• Non spostate mai l'apparecchio tirandolo per il cavo, nemmeno usate il cavo per il trasferimento di oggetti!
• Non piegate il cavo e non lo tirateattraverso spigoli acuti, nemmeno lo mettete su lastre calde o a fuoco aperto!

IMBALLAGGIO

• Dopo aver spacchettato l'apparecchio controllate se non sia danneggiato durante il trasporto e se sua completeness attrezzato! In caso che sua constatato un guasto oppure consega incomplete, contattate il Vostro venditore autorizzato!
  Non buttate via la scatola originale! Essa potrebbe essereutilizzata per conservazione o trasporto, affinché siano evitatiti danni causati dal trasporto!
• L'imballaggio delve essere buttato via in modo opportuno! I bambini devono essere sorvegliati per non gliicare con le buste in polietilene!

ISTRUZIONI PER L'uso E L'INSTALLAZIONE DI KIT PIEDINI DI APPOGGIO

• Questo convertore è destinato all'utilizzo in ambienti chiusi.
  Ai sensi del Regolamento (UE) 2015/1188 recante modalità di applicazione della Direttiva 2009/125/CE, quello apparecchio elettrico per il riscaldamento non è previsto per il montaggio a parete!

Important: Per gli ambienti con un volume di più di 45 m³ si racommanda l'utilizzo di una combinazione di 2 o di più convettori.

• Non mettete il convettore sotto una presa elettrica o una scatola di derivazione.
  Non montate/utilizzate il convettorea

• in un luogo dove c'e trazione, per non influenzare le impostazioni di controllo;

• direttamente sotto una presa elettrica;
• in spazio 1 (volume 1) per bagni;

• in spazio 2 (volume 2), se il quadro di lavoro può essere raggiunto da una persona che si trova sotto la doccia oppure nella vasca da bagno;

• Prima di procedere al montaggio del kit, controllare se il termoconverttore è scollegato alla corrente!

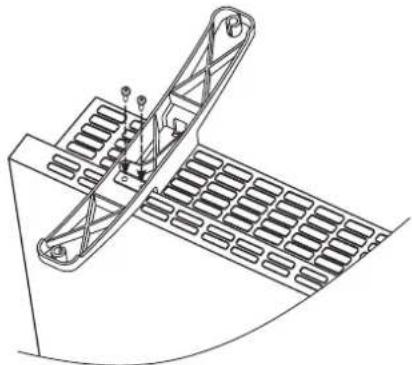

• I piedini sono fissati nelle prese d'aria d'entrata - è corretto montarli simmetricamente a entrambare le estremità del termoconvettore con la stessa distanza dai bordi del termoconvettore. A quello scopo agli termoconvettore è dotato di fori 2x2.

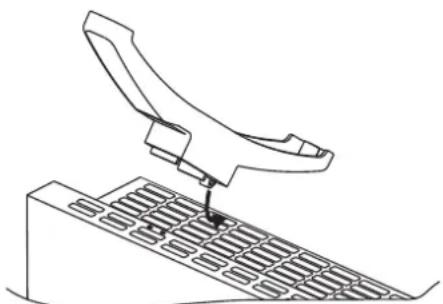

• Mettere il piedino, inserendo prima la parte superiore del piedino nel termoconvettore (parsi difrunte alla parte anteriore del termoconvettore) - la parte rimane più bassa rispetto al pannello frontale in metallo. Dop di che si prende il cacciavite a croce (non disponibile nel kit) e si serrano le due viti di sicurezza 3.5 × 9.5 ~mm . La vite passaattraverso il piedino

di plastica e si avvita nella scatola metallica del termoconverttore. Per il secondo piedino ripetere l'operazione.

• La giunzione è eseguita correttamente, se dopo il montaggio, il termoconvettore posto sul pavimento rimane in posizione orizzontale. Non usare il cavo di alimentazione come una fune per tirarlo, lo spostamento si esguea a termoconvettore freddo.

• Porre il termoconvettore con i piedini montati a terra e prima di accenderlo verificare che siano eseguite le clausole per l'uso nella parte iniziale delle istruzioni (precauzioni e condizioni importanti per l'uso del termoconvettore). La posizione è corretta quando il pannello di controllo si trovi in cima al convettore e i piedini sono sul pavimento!

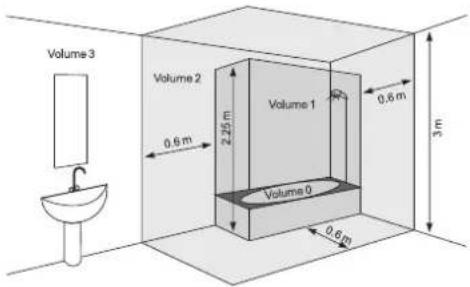

UTILIZZO IN BAGNO

• Il convettore delve essere montato conformmente alla pratica normale commerciale ed in conformità alla legislazione del rispetto voaese (le direttive per l'eletricità della CE ed i requisiti per montaggi o luoghi speciali, compresi bagni, oppure cabine doccia HD60364-7-701(IEC 60364-7-701:2006)).

• Se questo convettore viene usato in bagno o altri ambiente simile, devono essere osservati i seguenti requisiti per l'installazione: Il convettore ha protezione IP24 (protezione contro spruzzi d'accu). Per quello fatto,esso deve essere montato in spazio 2 (volume2) (vedete lo schema di sotto), perché sia evitata la possibilità per il quadro di lavoro (interrottore e termoregolatore) del convettore di essere raggiunto da una persona che si trovava sulla doccia oppure nella vasca da bagno. La distanza minima dall'apparecchio ad una fonte d'accu non è essere dessere di meno di 1 metro! Se non siete sicuri riguardo all'installazione di quello apparecchio nell'ambiente del bagno, Vi raccommandiamo di consultarvi con un elettrotecnico professionale.

Note: se le condizioni summenzionate non possono essere osservate, si raccomanda che il montaggio sia eseguito in spazio 3 (VOLUME 3).

• In ambienti umidi (bagni e cucine) la fonte di alimentazione deve essere montata ad un'altezza di almeno 25 cm dal pavimento.

• L'installazione deve essere munita di una sicura automatica, per la quale la distance fra i contatti quandoessa si spenta deve essere almeno 3mm.

Vi ringraziamo per aver scelto il convettore CN03. Questo è un prodotto che offre riscaldamento d'inverno in dipendenza alle necessità di ottenere un calore di conforto nel vano riscaldato. Con l'uso e la manutenzione regolare,arsi come descritti in queste istruzioni, l'apparecchio Vi assicurera molti anni di funzionamento utile.

ISTRUZIONEDI UTILIZZO

GESTIONE MECCANICA

Regimi di funzionamento

Accendete il convettore, premete l'Interruttore in posizione "I" (Acceso), poi fate girare il regolatore al grado voluto da voi /da 1 a 6/, rendendoviconto del seguente rapporto dei gradi:

• • regime contro congelamento /viene attivato quando la temperatura dell'ambientecade sotto 5^

1/2 - regime di risparmio/permantere una bassa temperatura nell'ambiente/questo regime è raccomandato per essere utilizzato durante la notte oppure nell'assenza di persone nell'ambiente. Questo regime permette il mantenimento di una certa temperatura nelle condizioni di risparmio di energia.

3/4/5 - regime di conforto / per mantenere una temperature moderata nell'ambiente / quello regime è raccommando per essere utilizzato per il mantenimento di una relativamente alta temperature di comforto durante il giorno nell'ambiente.

6 - régime massimo / per mantenere un'ALTA temperatura nell'ambiente / Questo regime è raccomandato per essere utilizzato quando voete una temperature massimamente alta dell'ambiente

Importante: Le cife del regolatore di temperatura non corrispondono ad un valor concrete della temperatura nell'ambiente, ma servono per una memorizzazione pratica della corrispondenza fra temperatura e indicative del regolatore.

Quando la temperatura nell'ambiente è più bassa di quella che avete impostato mediante il regolatore, il convettore comincia a funzionare e funzioniera fino al momento in cui la temperatura nell'ambiente reggiunge il valore impostato. Quando la temperatura nell'ambiente è più alta di quella che avete impostato mediante il regolatore, il convettore passera automaticamente in regime di "Prontezza all'accensione".

PROTEZIONE

• L'apparecchio è munito di un interruptore termico di sicurezza, il quale spegne automaticamente il riscaldatore nei casi di crescita della temperatura nel convettore sopra i valori ammissibili /il cosidotto surriscaldamento dell'apparecchio/.
  L'interruttore termico di sicurezza riavvia automaticamente il funzionamento del convettore, solo quando la temperatura dell'apparecchio cade sotto i valori di limite ammissibili.

Quest'apparecchio di riscaldamento è protetto da un interruttor di sicurezza che automaticamente arresta l'apparecchio quandoesso cade a terra oppure quando I'angolo in cui si trova rispetto all'orizzontale troppo grande. In quello modo si evitano incidenti e una voltaMESSO in posizione retta l'apparecchio continuera a funzionare nell'ultimo regime d'impostazione.

PULITA

• Prima spegnete obbligatamente l'apparecchio dall'interruttore e staccate la spina alla presa di corrente della parete. Prima di cominciare a pulire il convettore lasciatelo divertare freddo, staccando la spina alla presa di corrente.
• Pulite il corpo con uno strofinaccio umido, un aspirapolvere oppure una spazzola.
  Non immergete mai l'apparecchio in acqua - esiste una minaccia per la vita a causa di folgorazione!
  Non usate mai benzina, solvente neanche prodotti abrasivi ruvidi per la pulita, perché essi dannegeranno la copertura dell'apparecchio.

CONSERVAZIONE

• Prima di ripore nelle convettore, lasciatelo divertare freddo, staccando la spina alla presa di corrente.

• Usate la scatola originale per la conservazione del convettore seesso non verra utilizzato per un certo periodo di tempo. Il prodotto viene protetto da troppa polvere e sporcizia quando viene riposto dentro la sua scatola originale.
  Non riponete mai un apparecchio caldo dentro la sua scatola!

• Il prodotto deve essere conservato in un luogo secco, protetto alla diretta luce del sole.

• É expressamente vietata la sua conversazione in ambienti umidi o bagnati.

MANUTENZIONDELL'APPARECCHIO

• In caso di guasto dell'apparecchio, vi preghiamo di contattare l'officina autorizzata di reparazioni più vicina a voi. /le officine di riparazioni sono indicate nella carta di garanzia del prodotto/.
• Importante: In caso di reclamazione e/o violazione dei vostri diritti di consumatore, vi preghiamo di contattare il fornitore di quello apparecchioagli indirizzi significati oppure mediante la pagina web della compagnia: www.tesy.com

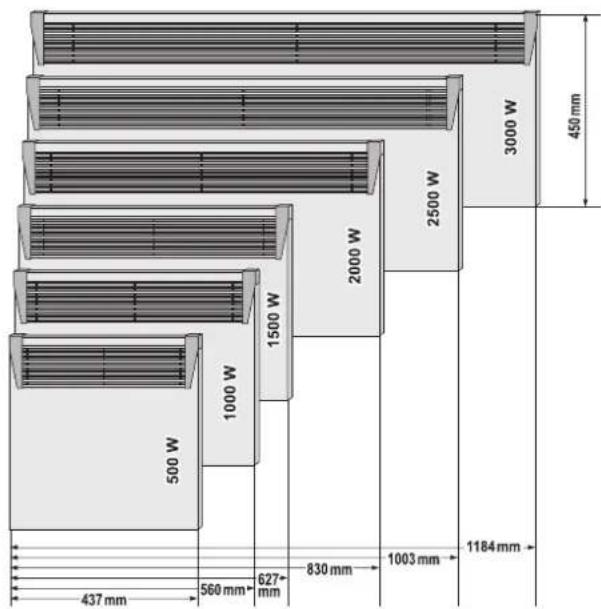

DIMENSIONI DELL'APPARECCHIO, VOLUME E AREA RISCALDABILE NELL'AMBIENTE

Modello Volume riscaldabile	Area riscaldabile
CN 03 050 MIS F - 500W 10* - 15 m	3	4* - 6 m²
CN 03 100 MIS F - 1000W 20* - 30 m	3	8* - 12 m²
CN 03 150 MIS F - 1500W 30* - 45 m	3	12* - 18 m²
CN 03 200 MIS F - 2000W 40* - 60 m	3	16* - 24 m²
CN 03 250 MIS F - 2500W 50* - 70 m	3	20* - 28 m²
CN 03 300 MIS F - 3000W 60* - 80 m	3	24* - 32 m²

*Il minima volume (l'area) riscaldable garantito per il riscaldamento con un coefficiente medio di conduzione termica = 0.5W / (m^2 K) per l'ambiente riscaldabile. I valori più alto del volume (l'area) riscaldabile vengono attenuati con un valoriore medi di = 0.35W / (m^2 K) .Altezza standard degli ambienti - 2,5 metrici.

Indicazioni di protezione dell'ambiente

I vecchi eletrodomastici contengona materiali preziosi e per questo motivo non devono essere buttati via inseme la pattiamento domestico! Vi preghiamo di contribuire attivmente alla protezione delle risorse e dell'ambiente e di presentare l'apparecchio nei puniti di raccolta organizzati (se tali sono presenti).

TABLEA 2: INFORMAZIONI OBBLIGATORIE PER GLI APPARECHI PER IL RISCALDAMENTO D'AMBIENTE LOCALE ELETTRICI

Identificativo del modello:1.CN03 050 MIS F 2.CN03 100 MIs F 3.CN03 150 MIs F 4.CN03 200 MIs F 5.CN03 250 MIS F 6.CN03 300 MIS F 230V\~50Hz

Dato	Simbolo	Valore 1	Valore 2	Valore 3	Valore 4	Valore 5	Valore 6	Unità	Dato	Unità
Potenza termica									"Tipodi potenza termica, solo per gli apparecchi per il riscaldamento d'ambiente locale elettrici ad accumulo (indicare una sola opzione)"
Potenza termica nominale P	nom	0,50	1,00	1,50	2,00	2,50	3,00	kW	controllo manuale del carico termico, con termostato integrato	[no]
Potenza termica minima (indicativa)	Rmin	0,00	0,00	0,00	0,00	0,00	0,00	kW	controllo manuale del carico termico con risconto della temperatura ambiente e/o estema	[no]
Massima potenza termica continua P	maxC	0,50	1,00	1,50	2,00	2,50	3,00	kW	controllo elettronico del carico termico con risconto della temperatura ambiente e/o estema	[no]
Consumo ausiliario di energia elettrica									potenza termica assistita da ventilatore	[no]
Alla potenza termica nominale	elmax	0,44	0,91	1,42	1,89	2,41	2,87	kW
Alla potenza termica minima	elmin	0,00	0,00	0,00	0,00	0,00	0,00	kW	"potenza termica a fase unica senza controllo della temperature ambiente"	[no]
In modo stand-by	el S8	0,00	0,00	0,00	0,00	0,00	0,00	kW	due o più fasi manuali perché controlledlla temperature ambiente	[no]
									con controllo della temperature ambiente tramite termostato meccanico	[si]
									con controllo elettronico della temperature ambiente	[no]
									con controllo elettronico della temperature ambiente e temporizzatore giornaliero	[no]
									con controllo elettronico della temperature ambiente e temporizzatore settimanale	[no]
									Altre opzioni di controllo (è possibile selezioniare più opzioni)
									controllo della temperature ambiente con rilevamento di presenza	[no]
									controllo della temperature ambiente con rilevamento di finestre aperte	[no]
									con opzione di controllo a distanza	[no]
									con controllo di avviamento adattabile	[no]
									con limitazione del tempo di funzionamento	[no]
									con termometro a globo nero	[no]

TESY Ltd

48 Madara Blvd,

Shumen,9700

Bulgaria

Prima di contattare il Centro assistenza clienti, consultare i suggerimenti riportati nella tabella seguite:

PROBLEMCAUSASOLUZIONE
L'apparechio non funziona. Nessuna alimentazione di rete.Assicurarsi che l'apparechio sa collegato e che la presa elettricafunzioni.		Inserire la spina in una presa e controllare la posizione dell'interruttore ON / OFF (acceso / spento)!
L'ambiente non si riscalda abbastanza nonstante l'apparechio è boliente.	Surriscaldamento dell'apparechio. Il limitatore di surriscaldamento di sicurezza limite il rilascio di calorie.	Rimuovere la causa (coperta, sporco o intasamento ingresso o uscita) Rispettare le distanze minime attorno all'apparechchio specificate nelle struzioni di installment.
	La necessità di calorie nella stanza è superiore a quella emessa dall'apparechchio.	Eliminare la perdita di calorie. Chiudere le finestre e le porte. Evitare la ventilazione continua).
	Assicurati che la potenza del suo apparechchio sia adattata alle dimensioni della stanza.	La potenza media consigliata è di 100 W/m2 per un'altezza del soffitto di 2,50 m oppure 30 W/m3.
Sul muro accanto all'apparechio appeare lo sporco.	Lo sporco sulla parete appeare come risultato dall'inquinamento dell'aria.	Assicurarsi che la stanza si regolamente ventilata con aria fresca, specialmente se vi si fuma.
Suoni / rumori. I suoni deboli durante il riscaldamento o subito dopo il raggiungimento della temperatura impostata non è insolito.		Questo effeteto è risultato del naturale dilatazione dei materiali durante il rapido aumento della temperatura e successivo raffreddamento dei metalli utilizzati nella fabbricazione dell'apparechchio.
Macchie giallastre sulla griglia. La questione dei suoni deboli durante il riscaldamento o subito dopo il raggiungimento della temperatura impostata non è insolito. Tali macchie possono derivare alla copertura dell'apparechio con abiti umidi.		Non copire il prodotto! Ciò non è consentito poiché blocca la convenzione dell'aria e provoca danni irreparabili all'apparechchio, il che può comportare gravi rischi per la tua salute e proprietà.
