MANUALE UTENTE BC7KL24FWV2 Be Cool

MANUALE DI ISTRUZIONI

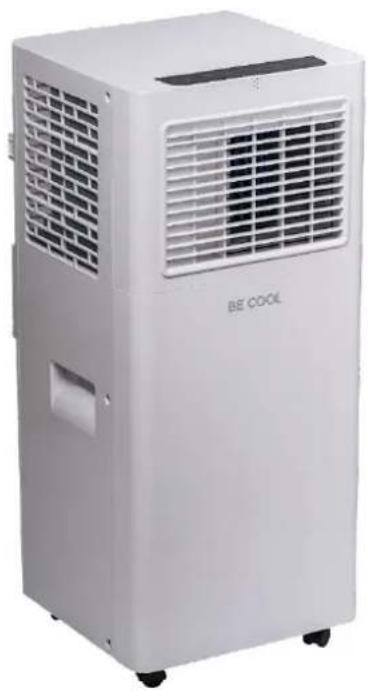

Condizionatore d'aria mobile BC7KL24FWV2

Manuali utente attuali e altre lingue

Scarica i manuali utente aggiornati in diverse lingue tramite il link www.schuss-home.at/downloads o scansiona il codice QR mostrato. Segui le istruzioni sul sito web.

1. Leggere attentamente tutte le istruzioni prima di utilizzare il dispositivo.
2. Utilizzare il dispositivo solo in conformità alle indicazioni contenute nelle istruzioni per l'uso. Un uso diverso da quello raccomandato dal produttore potrebbe causare incendi, scosse elettriche o lesioni personali.
3. Questo apparecchio è destinato esclusivamente alla climatizzazione di ambienti domestici e non deve essere utilizzato per altri scopi.
4. L'apparecchio non è adatto a un funzionamento continuo e di precisione e non deve essere utilizzato per il raffreddamento di impianti elettrici (ad esempio, nelle sale server).
5. È vietato adattare o modificare in qualsiasi modo le caratteristiche di questo apparecchio e utilizzare solo i ricambi e gli accessori raccomandati dal fabbricante (in caso contrario si annullano la garanzia e la protezione).
6. Rivolgersi sempre e solo ai centri di assistenza autorizzati dal produttore per eventuali riparazioni del dispositivo, della spina di alimentazione o del cavo. I centri di assistenza clienti sono disponibili online all'indirizzo www.becool.at.
7. Rimuovere l'imballaggio e verificare che il condizionatore d'aria non sia danneggiato. In caso di dubbio, non utilizzare il condizionatore e contattare il centro di assistenza o il rivenditore.

BE COOL

1. Tenere i bambini lontani dal materiale di imballaggio. Pericolo di soffocamento in caso di ingestione!

2. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o da un centro di assistenza autorizzato per evitare tutti i possibili rischi.

3. Il dispositivo deve essere installato in conformità alle norme locali di installazione e funzionamento degli impianti elettrici.

4. La presa elettrica in cui si collega l'apparecchio non deve essere difettosa o allentata, deve essere adatta al carico di corrente richiesto e, soprattutto, deve essere dotata di una messa a terra affidabile. In caso di dubbio, far controllare l'impianto elettrico da un elettricista qualificato.

5. Prima di effettuare il collegamento alla rete elettrica, è necessario verificare che il tipo di corrente e la tensione di rete corrispondano alle specifiche riportate sulla targhetta dell'apparecchio situata sul retro.

6. Evitare di utilizzare una prolunga, che potrebbe surriscaldarsi e provocare un incendio.

7. Non attorcigliare o piegare il cavo di alimentazione.

8. Questo dispositivo può essere utilizzato solo da adulti.

9. I bambini di età inferiore agli 8 anni e le persone con ridotte capacità fisiche, mentali, sensoriali o spirituali o con mancanza di esperienza e conoscenza non devono utilizzare questo apparecchio a meno che non abbiano ricevuto supervisione o istruzioni sull'uso dell'apparecchio in modo sicuro e comprendano i rischi connessi.

10. Non lasciare che i bambini giochino con la confezione e assicurarsi che non giochino con il dispositivo.

11. Non utilizzare il condizionatore all'aperto.

12. Non utilizzare il dispositivo con le mani bagnate.

13. Non utilizzare mai il dispositivo in ambienti in cui sono presenti gas, olio o zolfo.

14. Non collocare il dispositivo in prossimità di fonti di calore (ad esempio, accanto a impianti di riscaldamento e stufe a gas) ed evitare la luce solare diretta.

15. Mantenere una distanza minima di almeno 50 cm da sostanze infiammabili (ad es. alcool, ecc.) o da recipienti pressurizzati (ad es. contenitori spray).

16. Non utilizzare il condizionatore d'aria in prossimità di acqua o umidità elevata, ad esempio in uno scantinato umido, vicino a una piscina, una vasca da bagno o una doccia. Assicurarsi che l'acqua non penetri nell'unità.

17. Non collocare oggetti pesanti o caldi sul dispositivo e non coprirlo mai.

18. Non inserire mai dita, penne o altri oggetti nel dispositivo e assicurarsi che l'ingresso e l'uscita dell'aria non siano mai bloccati.

19. Spegnere sempre il dispositivo prima di staccare la spina.

20. Non tirare il cavo di alimentazione per scollegare il dispositivo dalla rete elettrica. Per scollegare il cavo di alimentazione, tirare sempre la spina. Non maneggiare la spina con le mani bagnate per evitare scosse elettriche.

21. Scollegare l'unità quando non è in uso, prima di pulirla, sottoporla a manutenzione o spostarla da un luogo all'altro.

BE COOL

1. Se l'apparecchio presenta un difetto, spegnerlo con il tasto On/Off del pannello di controllo e contattare la hotline clienti.
2. Mantenere il condizionatore d'aria in buone condizioni, effettuando la manutenzione e la pulizia dell'unità.

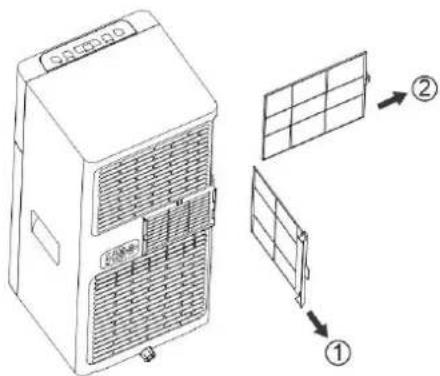

3. Il filtro dell'aria deve essere pulito almeno una volta alla settimana.
4. Conservare il dispositivo in verticale in un luogo sicuro e asciutto, inaccessibile ai bambini quando non viene utilizzato. Non coprire il dispositivo con imballaggi di plastica.
5. Conservare il dispositivo in un locale privo di fonti di accensione in funzione (ad es. fuoco aperto, un apparecchio a gas in funzione o una stufa elettrica con fonte di calore aperta).
6. Il condizionatore d'aria deve essere trasportato in posizione eretta o leggermente inclinata sul fianco. Svuotare preventivamente il serbatoio interno dell'acqua di condensa. Attendere almeno un'ora dopo il trasporto prima di accendere l'apparecchio.
7. Per qualsiasi riparazione del dispositivo, della spina di alimentazione o del cavo, rivolgersi sempre e solo ai centri di assistenza autorizzati dal produttore.
8. Non utilizzare alcun mezzo per accelerare o eliminare il processo di sbrinamento, l'apparecchio lo farà da solo.
9. In caso di domande sulla manutenzione, è possibile contattare la hotline clienti/il centro di assistenza autorizzato dal produttore.

ATTENZIONE

L'interruttore principale e l'interruttore On/Off non devono essere utilizzati come unico mezzo per scollegare l'alimentazione. Scollegare sempre il cavo di alimentazione prima di iniziare la manutenzione o di spostare l'unità.

Per evitare il rischio di scosse elettriche, scollegare l'apparecchio dalla presa di corrente quando non è in uso, anche prima di qualsiasi pulizia.

BE COOL

INFORMAZIONI SPECIFICHE SUL REFRIGERANTE R290

1. L'R290 è un refrigerante conforme alle specifiche ambientali della CE.

2. Il refrigerante è inodore.

3. Il dispositivo deve essere installato in un locale in cui non vi siano fonti di accensione in funzione (ad esempio: fuoco aperto, dispositivi a gas o elettrici in funzione con fonte di calore aperta).

4. Non si deve perforare o bruciare il condizionatore d'aria.

5. Fare attenzione a non forare il circuito di raffreddamento.

6. Gli spazi non ventilati in cui l'unità viene installata, utilizzata o conservata devono essere costruiti in modo da evitare l'accumulo di eventuali perdite di refrigerante. In questo modo si eviteranno i rischi di incendio o esplosione causati dall'accensione del refrigerante da parte di stufe elettriche, fornelli o altre fonti di accensione.

7. Il dispositivo deve essere conservato in modo da evitare danni meccanici.

8. Le persone che lavorano o eseguono interventi su un circuito di refrigerazione devono essere in possesso di un certificato valido rilasciato da un'autorità autorizzata, che attesti la loro competenza in materia di manipolazione dei refrigeranti attraverso una specifica di valutazione riconosciuta dalle associazioni di settore.

9. Le riparazioni devono essere eseguite in conformità alle istruzioni fornite dal produttore dell'unità. Le operazioni di riparazione e manutenzione che richiedono l'impiego di personale specializzato aggiuntivo devono essere eseguite sotto la supervisione dello specialista responsabile della manipolazione dei refrigeranti infiammabili.

BE COOL

Riciclaggio, smaltimento, dichiarazione di conformità

	RICICLOI materiali di imballaggio possono essere riciclati. Si raccomanda pertanto di smaltirli nella raccolta differenziata.
	SMALTIMENTOIl simbolo della "pattumiera barrata" richiede lo smaltimento separato dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Le apparecchiature elettriche ed elettroniche possono contenere sostanze pericolose e nocive per l'ambiente. Pertanto, non smaltirle nei rifiuti residui non differenziati, ma in un punto di raccolta designato per i rifiuti di apparecchiature elettriche ed elettroniche. In questo modo si contribuisce a proteggere le risorse e l'ambiente. Per ulteriori informazioni, contattare il rivenditore o le autorità locali. Direttiva 2012/19/UE
	SMALTIMENTO DELLE BATTERIEIn conformità alla legislazione vigente in materia di pile, accumulatori e rifiuti correlati, il simbolo del bidone della spazzatura barrato sulla batteria indica che è vietato smaltire le pile usate nei rifiuti domestici. Le pile e gli accumulatori contengono sostanze altamente inquinanti. L'utente è tenuto a smaltire le pile usate presso i punti di raccolta del comune o negli appositi contenitori. Il servizio è gratuito. In questo modo si rispettano i requisiti di legge e si protegge l'ambiente.Questi simboli si trovano sulle batterie:Li = La batteria contiene litioAl = La batteria contiene alcalinoMn = La batteria contiene manganeseCR 2025 (Li); AA (Al, Mn); AAA (Al, Mn)
	DICHIARAZIONE DI CONFORMITÀCon la presente confermiamo che questo prodotto è conforme ai requisiti essenziali, ai regolamenti e alle direttive dell'UE. La dichiarazione di conformità dettagliata può essere consultata in qualsiasi momento al seguente link:https://www.schuss-home.at/downloads

Salvo errori e modifiche tecniche.

BE COOL

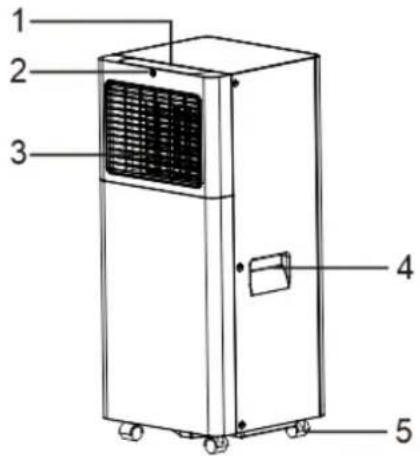

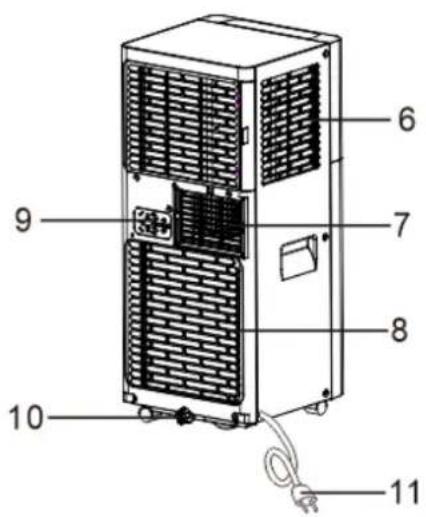

DESCRIZIONE DEL DISPOSITIVO E DELLA FORNITURA

1 2 3 4 5

6 7 8 9 10 11

1. Pannello di controllo
2. Ricevitore del telecomando
3. Pannello di controllo
4. Maniglia (entrambi i lati)
5. Rulli

6. Griglia di aspirazione

7. Uscita dell'aria di scarico

8. Griglia di aspirazione
9. Steckerficierer
10. Scolare per l'acqua di cottura
11. Cavo di alimentazione

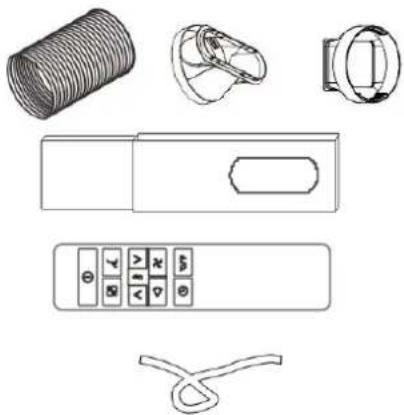

Ambito di consegna

1x tubo di scarico
1x adattatore per finestra
1x adattatore per tubo di scarico
1x aliante per finestre
1x telecomando
1x tubo di scarico

BE COOL

AVVISO:

Tutte le illustrazioni contenute in questo manuale sono solo a scopo illustrativo. Il vostro dispositivo potrebbe avere un aspetto leggermente diverso.

Prima dell'uso, accertarsi che tutti gli accessori siano stati rimossi dall'imballaggio.

MONTAGGIO E INSTALLAZIONE

Aria di scarico

In modalità di raffreddamento, l'unità deve essere collocata vicino a una finestra o a un'apertura per scaricare l'aria calda all'esterno. Iniziare posizionando l'unità su una superficie piana e assicurarsi che vi sia una distanza minima di 45 cm (18 pollici) tutto intorno. Nelle vicinanze deve essere presente anche una presa di corrente.

Prendere un lato del tubo e allungarlo (vedere Figura 1), quindi avvitarlo all'ingresso del tubo (vedere Figura 2).

Estendere l'altro lato del tubo e collegarlo all'uscita del tubo (vedere Figura 3).

Installare il connettore del tubo flessibile sull'unità (vedere Figura 4). Collegare l'uscita del tubo flessibile al set di guide per finestre e garantire un collegamento ermetico (vedere Figura 5 e 6).

In questo modo si garantisce che il condizionatore mobile funzioni in modo efficiente e che l'aria calda scaricata venga indirizzata correttamente all'esterno.

Il kit di guide per finestre è progettato per la maggior parte delle applicazioni su finestre verticali e orizzontali, ma può essere utilizzato anche con tende esterne. Tuttavia, alcuni tipi di finestre possono richiedere di modificare alcuni aspetti delle procedure di installazione. Il kit di scorrimento per finestre può essere fissato con viti.

AVVISO:

Se l'apertura della finestra è più corta della lunghezza minima del set di guide per finestre, tagliare l'estremità senza il supporto in modo che si inserisca nell'apertura della finestra. Non tagliare mai il foro del set di guide per finestre.

Tirare il Tubo di scarico a parte 1.

Per regolare la lunghezza, tagliare sul lato opposto del foro.

BE COOL

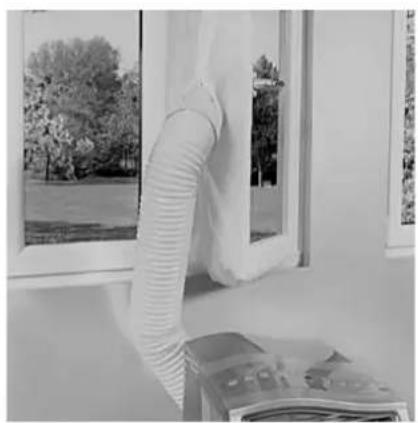

RACCOMANDAZIONE DA BE COOL

Per l'installazione su finestre, portefinestre o porte scorrevoli si consiglia l'utilizzo di uno SHE Hot-Air Stop.

Offrono i seguenti vantaggi:

• L'aria calda non entra nello spazio abitativo→ e quindi si risparmia energia.
  • Montaggio semplice e veloce
• Materiale resistente e idrorepellente
• Possibilità di apertura e chiusura
• Lavabile

Disponibile presso il fornitore di condizionatori d'aria.

Orizzontale Finestra Aliante per 6.

Installazione delle guide per finestre

Fase 1: Materiali

Inserire il pannello B nel pannello principale A e regolarlo in base alla larghezza della finestra. Le dimensioni delle finestre possono variare. Quando si misura la larghezza della finestra, assicurarsi che non vi siano spazi vuoti o sacche d'aria nel gruppo della finestra.

C A B C1 A B 1L

Fase 3: fissaggio della vite/perno

Fissare le viti/perni nei fori appropriati. Assicurarsi che non rimangano spazi vuoti o sacche d'aria nel gruppo della finestra dopo l'installazione, scegliendo la larghezza corretta per la finestra.

BE COOL

Posizione

- L'unità deve essere collocata su una superficie stabile e solida per ridurre al minimo il rumore e le vibrazioni. Assicurarsi che la superficie sia piana, liscia e sufficientemente portante per sostenere l'unità.

- Sebbene il dispositivo sia dotato di rotelle che ne facilitano lo spostamento, deve essere spostato solo su superfici lisce e piane. Prestare particolare attenzione quando si sposta su pavimenti in moquette per evitare di danneggiare il pavimento. Evitare di far rotolare il dispositivo su ostacoli.

- Il dispositivo deve essere collocato in prossimità di una presa di corrente con adeguata messa a terra.

- Assicurarsi che non vi siano ostacoli in prossimità delle aperture di ingresso e di uscita dell'aria del dispositivo.

- Per ottenere prestazioni efficienti, mantenere una distanza di almeno 45 cm dalla parete.

- Se è necessario allungare il tubo, assicurarsi di mantenere la lunghezza al minimo. Evitare curve strette o allentamenti del tubo.

1. tasto timer
2. pulsante della ventola
3. tasto di aumento
4. visualizzazione
5. "Tasto "Diminuisci
6. pulsante di modalità
7. Pulsante ON/OFF

A. Indicatore di raffreddamento
B. Indicatore di deumidificazione
C. Indicatore della ventola
D. Indicatore del timer

BE COOL

Inserire la spina di alimentazione nella presa di corrente per mettere il dispositivo in modalità standby.

Premere il tasto On/Off per accendere il dispositivo. Il dispositivo visualizza l'ultima funzione utilizzata che era attiva quando è stato spento.

Nota: per spegnere il dispositivo, non scollegare mai semplicemente il cavo di alimentazione dalla presa di corrente. Utilizzare sempre il pulsante di accensione/spegnimento ^① , quindi attendere qualche minuto prima di scollegare il cavo di alimentazione. In questo modo il dispositivo esegue un ciclo di controllo per verificare lo stato di funzionamento.

La modalità di raffreddamento è ideale per le condizioni climatiche calde e umide, quando si desidera raffreddare e deumidificare la stanza. Seguire questi passaggi per impostare correttamente la modalità:

Premere ripetutamente il tasto "finché sul display non compare il simbolo "Cool".

Utilizzare i tasti " + " o " - " per selezionare la temperatura target tra 18°C e 32°C (da 64°F a 90°F). Premere i tasti corrispondenti fino a visualizzare la temperatura desiderata.

Selezionare il livello di soffiaggio desiderato premendo il tasto "

• F2 Alta: questa modalità consente di raggiungere la temperatura desiderata il più rapidamente possibile.
  • F1 Low: in modalità Low, il dispositivo funziona in modo più silenzioso.

La temperatura ambiente consigliata in estate è solitamente compresa tra 24 e 27°C (75°F-81°F). Tuttavia, si raccomanda di non abbassare la temperatura molto al di sotto della temperatura esterna. Si noti che la differenza di velocità del ventilatore è più evidente in modalità ventilatore che in modalità raffreddamento.

MODO VENTILATORE

In modalità ventilatore, non è necessario collegare il tubo dell'aria. Per impostare correttamente questa modalità, procedere come segue:

• Premere ripetutamente il tasto "☐☐" fino a visualizzare il simbolo "Fan".
• Selezionare il livello di ventilazione desiderato premendo il tasto " ✧ " per scegliere tra Alto e Basso.

Come mostrato nella figura seguente:

Alto

Basso

BE COOL

ENTFEUTABILE

La modalità di deumidificazione è ideale per ridurre l'umidità interna, soprattutto durante le stagioni primaverili e autunnali o in ambienti umidi. Prima di utilizzare la modalità di deumidificazione, preparare l'unità come richiesto per la modalità di raffreddamento e assicurarsi che il tubo di scarico sia collegato in modo che l'umidità possa essere scaricata all'esterno.

Come impostare correttamente questa modalità:

• Premere ripetutamente il pulsante " " fino a quando l'icona
  "Deumidificazione" si accende e sullo schermo appare

- In questa modalità, la velocità del soffiatore viene selezionata automaticamente dal dispositivo.

IMPOSTAZIONE DEL TIMER

La funzione timer consente di programmare l'accensione e lo spegnimento dell'unità per ottimizzare il consumo energetico ed evitare inutili consumi.

Come programmare l'orario di accensione:

Accendere l'apparecchio e selezionare la modalità di funzionamento desiderata, ad esempio raffreddamento, 24°C, alta velocità della ventola. Quindi spegnere l'apparecchio.

• Premere il pulsante " ℓ", facendo lampeggiare l'icona "Timer" e il numero di ore.
• Utilizzare il tasto " " / " per-impostare l'ora desiderata.
• Attendere circa 5 secondi fino all'attivazione del timer. Il simbolo "Timer" si accende.
• Se si desidera annullare il timer, premere nuovamente il tasto del timer o il tasto. In questo modo il timer viene disattivato e l'icona "Timer" scompare dallo schermo.

Disattivazione della programmazione del timer:

• Quando l'apparecchio è in funzione, premere il tasto " ℓ" in modo che il simbolo "Timer" e il numero di ore lampeggino.
• Utilizzare i tasti " " / " per-impostare l'ora desiderata.
• Attendere circa 5 secondi per attivare il timer, nel frattempo l'icona "Timer" si accende.
• Se si desidera disattivare il timer, premere nuovamente il tasto del timer " L " o il tasto di accensione/spegnimento "(L). In questo modo il timer viene annullato e l'icona "Timer" scompare dallo schermo.

BE COOL

CAMBIARE L'UNITÀ DI MISURA DELLA TEMPERATURA

Mentre l'apparecchio è in funzione, tenere premuti contemporaneamente i pulsanti " + e " - " per 3 secondi per cambiare l'unità di misura della temperatura.

Esempio:

Prima della modifica, in modalità raffreddamento viene visualizzata la schermata mostrata nella Figura 1.

Dopo la modifica, in modalità di raffreddamento viene visualizzata la schermata mostrata nella Figura 2.

1. °C

2. °F

CONTROLLO REMOTO

		Pulsante di accensione/spegni mento		Pulsante della velocità della ventola
		Pulsante di aumento		Pulsante di modalità
		Tasto "Diminuisci		Modalità sleep
		Pulsante del timer	AVVISO:Questo modello di serie non dispone di una funzione di rotazione automatica.
		Pulsante di commutazione dell'unità

• Puntare il telecomando verso il ricevitore del dispositivo.
• Il telecomando non deve trovarsi a più di 7 metri dall'apparecchio (senza ostacoli tra il telecomando e il ricevitore).
• Il telecomando deve essere maneggiato con estrema cura. Non farlo cadere e non esporlo alla luce diretta del sole o a fonti di calore. Se il telecomando non funziona, rimuovere e reinserire la batteria.

Avvio iniziale del telecomando o sostituzione del betterien:

• Rimuovere il coperchio sul retro del telecomando.
• Inserire due batterie "AAA" da 1,5 V nella posizione corretta (vedere le istruzioni all'interno del vano batterie).

Istruzioni di sicurezza per la sostituzione della batteria:

- Quando si sostituisce o si smaltisce il telecomando, le batterie devono essere rimosse e smaltite in conformità con la legislazione vigente, poiché sono dannose per l'ambiente.

- Non mischiare batterie vecchie e nuove. Non mischiare batterie alcaline, standard (zinco carbone) o ricaricabili (nichel cadmio).

BE COOL

• Non smaltire le batterie nel fuoco. Le batterie possono esplodere o perdere.
• Se il telecomando non viene utilizzato per molto tempo, rimuovere le batterie.

NOTA

Se il telecomando deve essere sostituito o smaltito, le batterie devono essere rimosse e smaltite correttamente secondo le norme vigenti!

Rimuovere le batterie se il telecomando non viene utilizzato per lungo tempo per evitare danni da corrosione.

Se è necessario sostituire le batterie, sostituirle sempre con altre dello stesso tipo e dello stesso stato di carica.

MODALITÀ SONNO

La modalità sleep è particolarmente indicata per l'uso notturno, in quanto riduce gradualmente il funzionamento del dispositivo.

Per impostare correttamente questa modalità, procedere come segue:

• Selezionare la modalità di raffreddamento secondo le istruzioni precedenti.
• Premere il pulsante " "
• Il dispositivo viene impostato sulla modalità di funzionamento precedentemente selezionata.
• Quando si attiva la modalità di sospensione, la luminosità dello schermo viene ridotta e la velocità della ventola diminuisce.

La modalità sleep assicura che l'ambiente mantenga una temperatura ottimale senza provocare brusche fluttuazioni di temperatura o umidità, pur funzionando in modo silenzioso. La velocità del ventilatore rimane sempre bassa mentre la temperatura e l'umidità dell'ambiente cambiano gradualmente per garantire il massimo comfort.

In modalità raffreddamento, la temperatura preimpostata viene aumentata di 1°C (1°F) all'ora entro 2 ore. Questa nuova temperatura viene mantenuta per le 6 ore successive prima che il dispositivo si spenga.

La modalità Sleep può essere disattivata in qualsiasi momento durante il funzionamento premendo i tasti "Sleep", "Mode" o "Fan speed". Si noti che la modalità sleep è disponibile anche in modalità deumidificazione.

BE COOL

AUTODIAGNOSI:

Questo dispositivo è dotato di una funzione di autodiagnosi in grado di rilevare vari malfunzionamenti. Quando si verificano malfunzionamenti, sul display del dispositivo vengono visualizzati gli avvisi corrispondenti.

CODICE DI ERRORE		SOLUZIONE
	ERRORE(Sensore danneggiato)	Se viene visualizzato questo messaggio,contattare il centro di assistenza autorizzatolocale o il nostro servizio clienti.

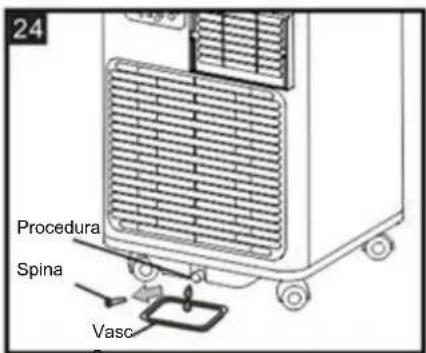

	SERBATOIO PIENO(serbatoio dell'acqua dicondensa pieno)	Svuotare il serbatoio interno dell'acqua dicondensa,secondo le istruzioni contenute nel"Fine della stagione"Paragrafo.

SUGGERIMENTI PER UNA CORRETTA APPLICAZIONE

Ecco alcuni consigli per ottenere prestazioni ottimali del condizionatore d'aria:

Chiudere le finestre e le porte della stanza da climatizzare.
Proteggete la stanza dalla luce diretta del sole con tende, veneziane o tapparelle. In questo modo si risparmia energia.
Non collocare oggetti sull'unità e non coprire l'ingresso e l'uscita dell'aria. Mantenere libere le griglie.
Assicurarsi che nella stanza non siano in funzione fonti di calore.
Non utilizzare mai il dispositivo in ambienti molto umidi (ad es. lavanderie).
Non utilizzare il dispositivo all'aperto.
Assicurarsi che il condizionatore d'aria sia posizionato su un pavimento piano.

BE COOL

Metodo di rimozione dell'acqua:

Se all'interno dell'apparecchio si accumula troppa acqua di condensa e l'apparecchio smette di funzionare, viene visualizzato il messaggio "SERBATOIO PIENO" (come descritto nell'autodiagnosi). In questo caso, l'acqua di condensa deve essere scaricata con le seguenti procedure:

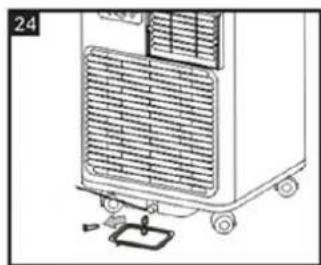

Drenaggio manuale (Figura 24):

Nelle regioni ad alto tasso di umidità, potrebbe essere necessario scaricare l'acqua manualmente.

• Scollegare il dispositivo dalla fonte di alimentazione.
• Collocare una vaschetta di raccolta sotto il tappo di scarico inferiore, come mostrato in figura.
• Rimuovere il tappo di scarico inferiore.
• L'acqua scorrerà nella vaschetta di raccolta (la vaschetta di raccolta potrebbe non essere inclusa).
• Dopo aver scaricato l'acqua, serrare nuovamente il tappo di scarico inferiore.
  • Riaccendere il dispositivo.

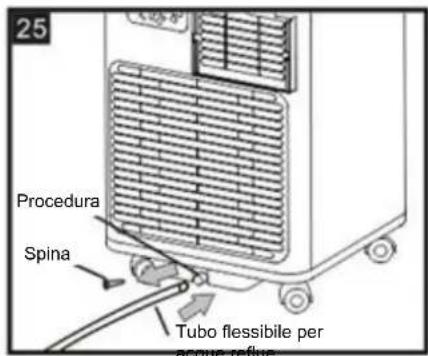

Drenaggio continuo (Figura 25):

• Scollegare il dispositivo dalla fonte di alimentazione.
• Rimuovere il tappo di scarico. Durante questa operazione, è possibile che fuoriesca dell'acqua residua, per cui è necessario tenere a portata di mano un vassoio di raccolta (non incluso).
• Collegare un tubo flessibile di scarico del diametro di 1/2 pollice (12,7 mm) (il tubo flessibile potrebbe non essere incluso) come mostrato nell'illustrazione.
• L'acqua può defluire continuamente attraverso il tubo in uno scarico a pavimento o in un secchio.
  • Riaccendere il dispositivo.

24 Procedura Spina Vasc

25 Procedura Spina Tubo flessibile per acquire reflux

AVVISO:

Assicurarsi che l'altezza e la sezione del tubo di scarico non siano superiori allo scarico, altrimenti non è possibile scaricare il serbatoio dell'acqua. (Fig.16 e Fig.17)

BE COOL

Prima di procedere alla pulizia o alla manutenzione dell'apparecchio, spegnerlo premendo il pulsante sul pannello di controllo o sul telecomando, attendere qualche minuto e quindi scollegare il cavo di alimentazione dalla presa di corrente.

Pulizia dell'alloggiamento

Pulire l'involucro del dispositivo con un panno leggermente umido e poi asciugarlo accuratamente con un panno asciutto.

Non utilizzare mai l'acqua per lavare il dispositivo, perché potrebbe essere pericoloso. Non pulire mai il dispositivo con benzina, alcol o solventi.

Non spruzzare mai liquidi insetticidi o sostanze simili sul dispositivo.

Pulizia del filtro dell'aria

Per garantire un funzionamento efficiente dell'unità, è necessario pulire il filtro una volta alla settimana quando l'unità è in funzione. Rimuovere il filtro dell'evaporatore come indicato nella figura.

Fare attenzione a non toccare le parti metalliche dell'unità per evitare lesioni dovute a possibili tagli durante la rimozione o la reinstallazione del filtro.

SERCARD ① ②

Utilizzare un aspirapolvere per rimuovere gli accumuli di polvere dal filtro. Se il filtro è molto sporco, è possibile pulirlo in acqua calda e risciacquarlo più volte. Assicurarsi che l'acqua non sia mai più calda di 40°C (104°F). Dopo il lavaggio, lasciare asciugare completamente il filtro e riposizionare la griglia di aspirazione sull'unità.

INIZIO E FINE STAGIONE

CONTROLLI ALL'INIZIO DELLA STAGIONE

Verificare che il cavo di alimentazione e la spina non siano danneggiati e che il sistema di messa a terra funzioni correttamente.

Seguire attentamente le istruzioni di installazione.

MISURE DI FINE STAGIONE

Per svuotare completamente il circuito interno, rimuovere il coperchio.

Scolare l'acqua rimanente in una ciotola.

Dopo aver scaricato tutta l'acqua, rimettere il coperchio.

Pulire accuratamente il filtro e lasciarlo asciugare completamente prima di reinserirlo.

PROBLEMA	CAUSA	SOLUZIONE
Il dispositivo non si accende	- Non c'è energia- Non è collegato alla rete elettrica- Il dispositivo di sicurezza interno è intervenuto	- Attendere- Collegamento alla rete elettrica- Attendere 30 minuti; se il problema persiste, contattare il rivenditore o il nostro centro di assistenza.
Il dispositivo funziona solo per poco tempo	Il tubo flessibile dell'aria di scarico non è instradato correttamenteQualcosa impedisce al Aria in uscita	Posare correttamente il tubo dell'aria di scarico, mantenendolo il più possibile corto e privo di curve per evitare strozzature.Controllare e rimuovere eventuali ostacoli che bloccano l'uscita dell'aria.
Il dispositivo funziona ma non raffreddare la stanza	Finestre, porte e/o tende aperte	Chiudere porte, finestre e Tende, tenendo conto della "Consigli per una corretta applicazione via
	Ci sono fonti di calore nella stanza (stufa, asciugacapelli, ecc.).	Eliminare le fonti di calore
	Il tubo flessibile dell'aria di scarico viene rimosso dall'unità	Inserire il tubo di scarico nell'alloggiamento sul retro dell'unità.
	Le specifiche tecniche dell'apparecchio non sono adatte al locale in cui è installato.
Durante il funzionamento si avverte un odore sgradevole nella stanza	Filtro dell'aria intasato	Pulire il filtro come descritto via
Il dispositivo non funziona per circa tre minuti dopo il riavvio	La sicurezza interna del compressoreImpedisce il riavvio del dispositivo prima che siano trascorsi tre minuti dall'ultimo spegnimento.	Attendere. Questo ritardo fa parte del normale funzionamento
Sul display appare il seguente messaggio:PF/FE	Il dispositivo è dotato di un sistema di autodiagnosi in grado di rilevare una serie di malfunzionamenti	Vedere AUTODIAGNOSICapitolo

BE COOL

Informazioni tecniche

Numero di articolo	BC7KL24FWV2
Capacità di raffreddamento	7.000 BTU/h
Consumo di energia (raffreddamento)	2.055 watt
Max. Consumo di energia	790 watt
Tensione d'ingresso	220 - 240 V
Frequenza	50 Hz
Frequenza di trasmissione WIFI	2,4 GHz
Potenza di trasmissione	max. 100 mW
Refrigerazione/riempimento	R290
Efficienza energetica EER	2,6
Classe di efficienza energetica	A
Circolazione dell'aria	320m3/h
Livello di rumore (potenza sonora)	65dB
Peso	19,6 kg
Dimensioni	290×675×280 mm
Indirizzo di contatto per ulteriori informazioni	Schuss Home Electronic GmbHScheringgasse 3, A-1140 ViennaTel: [phone] - 0Linea di assistenza: [phone] - 502www.becool.atNumero FB: 236974 t / Tribunale FB:Vienna

BE COOL

Requisiti relativi alle informazioni per i climatizzatori monotubo e bitubo			P
Dati identificativi del modello/dei modelli a cui si riferiscono le informazioni:
Descrizione	Simbolo	Valore	Unità
Potenza frigorifera nominale	Prated per raffreddamento	2,055	kW
Potenza nominale per riscaldamento	Prated per riscaldamento	-	KW
Potenza nominale assorbita per il raffreddamento	PEER	0,790	kW
Potenza nominale assorbita per il riscaldamento	PCOP	-	kW
Coefficiente di efficienza energetica nominale	EERd	2,60	-
Coefficiente di prestazione nominale	COPd	-	-
Dati identificativi del modello/dei modelli a cui si riferiscono le informazioni:
Descrizione	Simbolo	Valore	Unità
Potenza assorbita in modalità termostato spento	PTO	N/A	W
Consumo energetico in modalità standby P	PSB	0,5	W
Consumo energetico degli apparecchi con uno o due canali (indicare separatamente per raffreddamento e riscaldamento)	QSD	SD: 0,790 (raffreddamento)	kWh/h
Livello di potenza sonora	LWA	65	dB(A)
Potenziale di riscaldamento globale	GWP	3	kgCO2 eq.
Contatti per ulteriori informazioni	Schuss Home Electronic GmbHScheringgasse 31140 Vienna, AustriaTel.: [phone] - 0www.becool.at

BE COOL

GARANZIA

Con questo prodotto di qualità di BE COOL avete scelto l'innovazione, la durata e l'affidabilità.

Per questo dispositivo BE COOL garantiamo un periodo di garanzia di 2 anni dalla data di acquisto, valido in Austria!

Se, contrariamente alle aspettative, durante questo periodo si rendessero necessari interventi di assistenza sul dispositivo, garantiamo la riparazione (pezzi di ricambio e manodopera) o (a discrezione di Schuss) la sostituzione gratuita del prodotto. Se per motivi economici non fosse possibile né la riparazione né la sostituzione, ci riserviamo il diritto di emettere una nota di credito del valore corrente.

Nel caso di condizionatori d'aria, si prega di contattare in primo luogo la hotline clienti (vedere l'adesivo sull'apparecchio o il frontespizio delle istruzioni per l'uso), nel caso di ventilatori, si prega di contattare il proprio rivenditore specializzato o direttamente noi. Desideriamo sottolineare che gli interventi di riparazione non eseguiti dall'officina autorizzata in Austria interrompono immediatamente la validità della garanzia.

Non coperto da questa garanzia:

• Riparazione o sostituzione di parti a causa della normale usura
• Danni dovuti all'inosservanza delle istruzioni d'uso
• Dispositivi utilizzati, anche solo in parte, per scopi commerciali
• apparecchiature danneggiate meccanicamente da influssi esterni (caduta, urto, rottura, uso improprio, ecc.), nonché usura di natura estetica.
• Dispositivi che sono stati maneggiati in modo non corretto
• Dispositivi che non sono stati aperti dal nostro laboratorio di assistenza autorizzato.
• Danni causati dalla chiusura non corretta delle valvole di scarico della condensa dei condizionatori d'aria o dall'inserimento non corretto del serbatoio dell'acqua.
• Aspettative dei consumatori non soddisfatte.
• Danni causati da forza maggiore, acqua, fulmini, sovratensione.
• Dispositivi in cui la designazione del tipo e/o il numero di serie sul dispositivo sono stati modificati, cancellati, resi illeggibili o rimossi.
• servizi al di fuori delle nostre officine autorizzate, i costi di trasporto verso un'officina autorizzata o verso di noi e ritorno, e i rischi associati.

Si precisa che entro il periodo di garanzia, in caso di errori di funzionamento o se non è stato rilevato alcun errore, verrà addebitato un importo forfettario di € 60,- (base indicizzata CPI 2015, giugno 2020).

La fornitura di servizi di garanzia (riparazione o sostituzione del dispositivo) non estende il periodo di garanzia assoluta di 2 anni dalla data di acquisto.

La garanzia di 2 anni è valida solo dietro presentazione della ricevuta d'acquisto (che deve contenere il nome e l'indirizzo del rivenditore e la denominazione completa dell'apparecchio) e del relativo certificato di garanzia, sul quale devono essere riportati il tipo di apparecchio e il numero di serie (visibile sulla scatola e sul retro o sul fondo dell'apparecchio)! Senza la presentazione del certificato di garanzia, vale solo la garanzia legale! Si precisa espressamente che i diritti di garanzia previsti dalla legge non vengono intaccati dalla presente garanzia e rimangono invariati.

Schuss Home Electronic GmbH e i suoi ausiliari rispondono dei danni solo in caso di grave negligenza o dolo. È esclusa in ogni caso la responsabilità per il mancato guadagno, per i risparmi previsti ma non realizzati, per i danni conseguenti e per i danni derivanti da rivendicazioni di terzi. I danni a o per i dati registrati sono sempre esclusi dalla responsabilità per danni.

Congratulazioni per la vostra scelta. Vi auguriamo un grande piacere con il vostro dispositivo BE COOL!

INDIRIZZO

BE COOLDistribuzione

Schuss Home Electronic GmbH

1140 Vienna, Scheringgasse 3

Tel: [phone]

Designazione del tipo: ....

Numero di serie: ......

In caso di richiesta di garanzia, il presente certificato di garanzia deve essere consegnato insieme all'apparecchio all'officina di assistenza autorizzata o al rivenditore presso il quale è stato acquistato l'apparecchio!

BE COOL

GEBRUIKSAANWIJZING
