MANUALE UTENTE HW9 Pro Max JIMMY

Istruzioni importanti per la sicurezza

1. Leggere tutte le istruzioni e le avvertenze prima di utilizzare questo apparecchio. La mancata osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi o lesioni gravi.

2. Quando si utilizzano apparecchi elettrici, è necessario seguire sempre le precauzioni di base per ridurre il rischio di incendi, scosse elettriche e lesioni.

Attenzione

1.L'apparecchio è solo per uso domestico.
2. Prima di utilizzare il prodotto, controllare se la tensione locale è coerente con la tensione contrassegnata sull'adattatore di alimentazione.
3.Ispezionare il prodotto prima dell'uso, interrompere l'uso se il prodotto o l'adattatore è danneggiato.
4. Si prega di utilizzarlo rigorosamente in conformità con il metodo descritto in questo manuale.
5. Questo apparecchio non può essere utilizzato da bambini e persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza a meno che non siano stati supervisionati o istruiti sull'uso dell'apparecchio in modo sicuro e comprendano i pericoli coinvolti.
6. Non utilizzare questo prodotto come un giocattolo. Tenere questo prodotto lontano dalla portata dei bambini. Si prega di prendersi cura dei bambini e assicurarsi che non considerino questo prodotto come un giocattolo
7. Non toccare la spina con le mani bagnate.
8. Prestare particolare attenzione durante la pulizia delle scale per evitare cadute.
9. Non utilizzare, smontare o sostituire alcun componente se il cavo di alimentazione, la spina, la batteria o le parti conduttive sono danneggiati. Lo smontaggio o la sostituzione dei componenti da soli può causare scosse elettriche o incendi. JIMMY non si assume la responsabilità. Una volta danneggiato, il prodotto deve essere riparato o sostituito da JIMMY, dal distributore di JIMMY o da una persona qualificata designata da JIMMY per evitare lesioni.
10. Ricaricare solo con l'adattatore specificato da JIMMY.
11. Utilizzare solo il pacco batteria specificato da JIMMY. L'utilizzo di qualsiasi altro pacco batteria può causare esplosioni, lesioni e / o danni al prodotto.
12. Se il prodotto non funziona secondo le istruzioni, subisce gravi urti, cade da un'altezza, è danneggiato o cade in acqua, non utilizzarlo e contattare JIMMY o il distributore JIMMY.
13. Utilizzare solo parti di ricambio o accessori specificati da JIMMY.
14. Non tirare o premere il cavo. Tenere il cavo lontano dalle superfici riscaldate. Non posizionare il cavo in una porta chiusa e non farlo passare attraverso uno spigolo vivo o un angolo. Tenere il cavo lontano dalla zona pedonale. Non azionare il prodotto attraverso il cavo.
15. Scollegare il prodotto quando non viene utilizzato o prima della riparazione.
16. Non trascinare il cavo o trasportare il cavo per spostare il prodotto, né utilizzare il cavo come maniglia.
17. Il prodotto è un apparecchio elettrico ricaricabile. Non lasciare che la macchina funzioni incustodita.
18. Rimuovere il pacco batteria quando il prodotto viene pulito, riparato o è rimasto a lungo inattivo.
19. Evitare di avvicinarsi ad apparecchi di riscaldamento o l'esposizione prolungata al sole per evitare che la custodia si deformi a causa delle alte temperature.
20. Tenere oggetti che potrebbero ostruire il percorso dell'aria dall'ingresso e dall'uscita dell'aria per evitare il surriscaldamento della macchina.
21. Il corpo principale e la testata del prodotto hanno componenti elettrici, non possono essere lavati sott'acqua.
22. Non pulire o smontare il coperchio o la spazzola in rotolo quando la macchina è accesa o è in funzione per evitare lesioni.
23. Non utilizzare il prodotto per raccogliere oggetti in fiamme come carbone ardente o sigarette, ecc.
24. Non utilizzare il prodotto per raccogliere oggetti appuntiti come vetri rotti.
25. Non utilizzare il prodotto per raccogliere calce, cemento, polvere di carbone, polvere di gesso, farina e altre sostanze ultrafini.
26. Non utilizzare il prodotto per raccogliere liquidi detergenti a base acida, detersivi in polvere e altri liquidi corrosivi.
27. Non utilizzare il prodotto per raccogliere oggetti inflammabili ed esplosivi come benzina, alcol, profumi, vernici, ecc.
28.Non smontare la macchina chiusa e non tentare di modificare le prestazioni della macchina. Fatti aiutare

solo dal personale professionale del produttore, dal suo dipartimento di manutenzione o da reparti simili, altrimenti causerà pericolo.

1. Spegnere l'alimentazione e scollegare il caricabatterie se il prodotto è inattivo da molto tempo.
2. Le specifiche tecniche del prodotto di questo manuale si basano sui risultati dei test di laboratorio di JIMMY o di terze parti designate. L'azienda si riserva tutti i diritti per le spiegazioni finali.

Informazioni sull'uso del prodotto

1. Questo prodotto è adatto per pavimenti duri in ambienti interni, inclusi pavimenti cerati, pavimenti in gomma, pavimenti piastrellati e pavimenti in legno sigillati, pavimenti in legno massello e altre superfici piatte. L'uso del prodotto su un terreno non piatto potrebbe non ottenere il miglior effetto.
2. Non accendere la macchina prima che il serbatoio dell'acqua sporca e il serbatoio dell'acqua pulita siano stati assemblati in posizione secondo le istruzioni.
3. Non scuotere il prodotto su e giù o scontrarlo violentemente per impedire all'acqua sporca di fluire nel motore; quando il prodotto è acceso, non sollevare o trasportare la macchina su e giù e non inclinare il prodotto da un lato o appoggiarlo sul pavimento per evitare che l'acqua sporca possa entrare nel motore.
4. Non far funzionare il prodotto per lungo tempo con il galleggiante che blocca l'ingresso dell'aria per evitare danni.
5. Dopo aver utilizzato il prodotto, pulire il serbatoio dell'acqua sporca, l'ugello di aspirazione, il percorso dell'aria e riporlo in un luogo ventilato e asciutto. Il luogo umido influirà sull'isolamento e sulla durata degli apparecchi elettrici.

Informazioni sulla soluzione detergente

1. Una grande quantità di soluzione detergente che penetra nel motore può causare danni all'apparecchio.
2. Mescolare la soluzione con acqua pulita secondo le istruzioni (il rapporto tra soluzione e acqua pulita è 1:50). Si consiglia di utilizzare la soluzione detergente fornita. Non utilizzare soluzioni detergenti contenenti acidi, soluzioni alcaline o sostanze nocive per l'ambiente. Non usare la soluzione detergente che crea bolle.
3. Tenere la soluzione detergente fuori dalla portata dei bambini. Se una soluzione viene a contatto con gli occhi, sciacquarli immediatamente con acqua pulita. Se una qualsiasi soluzione viene ingerita accidentalmente, consultare immediatamente un medico.
4. Lo smaltimento di acqua sporca e soluzione deve essere conforme alle normative ambientali locali.

Informazioni sullo smaltimento della batteria

1. La batteria del prodotto contiene materiali dannosi per l'ambiente. Estrarre la batteria dal prodotto prima dello smaltimento.
2. Spegnere il prodotto e scollegare l'adattatore prima di estrarre la batteria.
3. Smaltire la batteria esausta in modo sicuro e corretto. Non gettarlo nel fuoco, nell'acqua o nel terreno.
   4.Se la fuoriuscita di liquido dalla batteria provoca inquinamento alla pelle o ai vestiti, lavare con acqua pulita e consultare immediatamente un medico

Il prodotto può avere i seguenti simboli, ognuno di essi con un significato:

Simbolo Significato
	Fare attenzione alle superfici con elevate temperature, in quanto possono diventare calde durante l'utilizzo. Fare attenzione alle ustioni.
	Non utilizzare durante il bagno o la doccia.
	Testa alimentata del dispositivo di aspirazione dell'acqua
	Non coprire
IPX4	Grado di resistenza all'acqua

Assemblaggio del prodotto

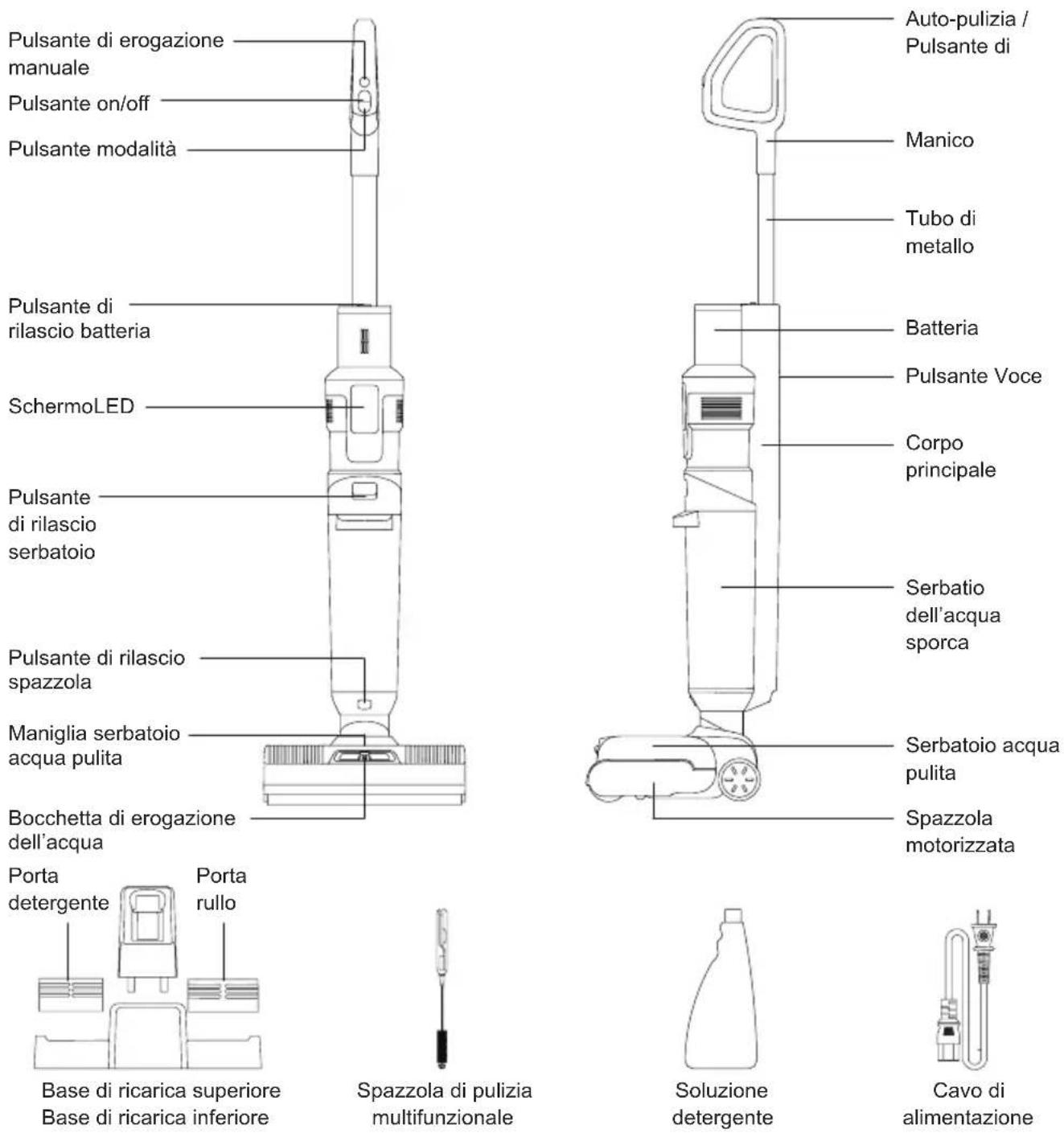

Denominazione delle parti

Pulsante di erogazione manuale Pulsante on/off Pulsante modalità Auto-pulizia / Pulsante di Manico Pulsante di rilascio batteria Tubo di metallo SchermoLED Batteria Pulsante Voce Corpo principale Pulsante di rilascio serbatoio Serbatio dell'acqua sporca Pulsante di rilascio spazzola Maniglia serbatoio acqua pulita Serbatoio acqua pulita Bocchetta di erogazione dell'acqua Spazzola di pulizia multifunzionale Spazzola di ricarica superiore Porta detergente Porta rullo Base di ricarica inferiore Cavo di alimentazione

Lista accessori

Manico	Spazzola motorizzata	Corpo principale	Serbatoio dell'acqua sporca	Base di ricarica superiore	Base di ricarica inferiore	Batteria
1 1 1	1 1 1 1
Porta rullo	Porta detergente	Soluzione detergente	Spazzola per pulizia multifunzionale	Cavo di alimentazione	Manuale d'uso
1 1 1	1 1 1

Montaggio e smontaggio dei prodotti

Montaggio e smontaggio di tubi metallici

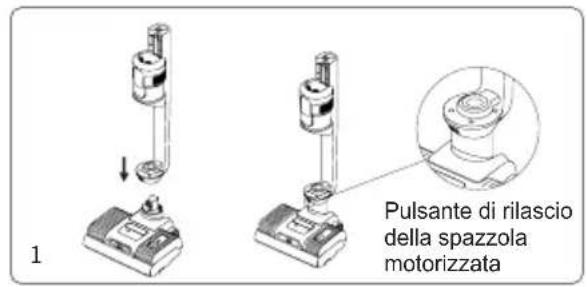

Per installare la spazzola, innanzitutto allineare il pulsante per l'assemblaggio del corpo principale con la spazzola motorizzata principale, quindi spingere verso il basso fino a sentire un click. Per rimuovere la spazzola, posizionare la macchina a terra, prendere la spazzola con una mano e premere il pulsante di rilascio della spazzola con l'altra mano, quindi rimuovere la spazzola. (Fig 1)

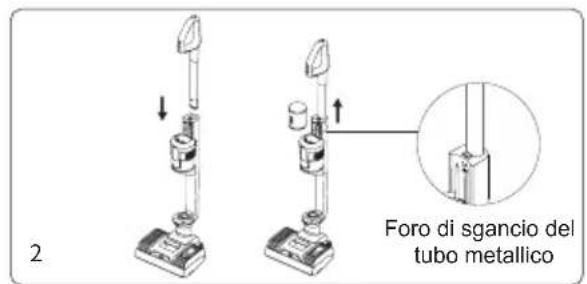

Installazione del tubo di metallo

Inserire verticalmente il tubo metallico nel corpo principale fino a sentire un click. Assicurarsi che il tubo sia fissato bene e stabile. Per rimuovere il tubo di metallo, togliere la batteria e utilizzare un attrezzo duro, come un cacciavite, per premere il pulsanet di rilascio del manico e rimuovere il tubo verso l'alto. (Fig 2)

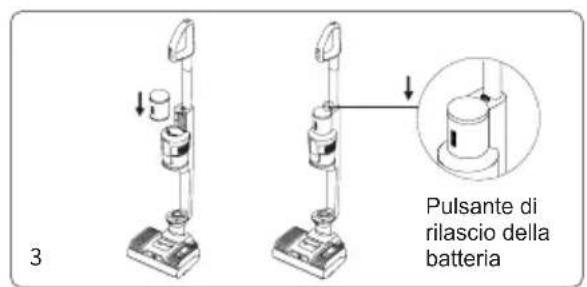

Installazione della batteria

1. Far scorrere la batteria lungo lo slot e premere verso il basso fino a sentire un click. La batteria è fissata.
2. Per rimovere la batteria, premere il pulsante di rilascio della batteria e tirare la batteria verso l'alto..(Fig 3)

Attenzione: A parte per la sostituzione della batteria, la batteria non necessita di essere rimossa frequentemente.

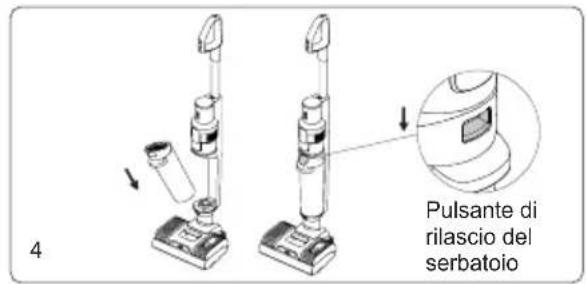

Installazione del serbatoio dell'acqua sporca

Per installare il serbatoio dell'acqua sporca, posizionare la base del serbatoio sul corpo principale e spingere fino a sentire un click.

Per rimovere il serbatoio dell'acqua sporca, prendere la macchina con una mano e il serbatoio con l'altra, quindi premere il pulsante di rilascio per rimuovere il serbatoio dell'acqua sporca. (Fig 4)

1 Pulsante di rilascio della spazzola motorizzata

2 Foro di sgancio del tubo metallico

3 Pulsante di rilascio della batteria

Pulsante di rilascio del serbatoio

Base di ricarica superiore 5 Base di ricarica inferiore Porta rullo Porta detergente

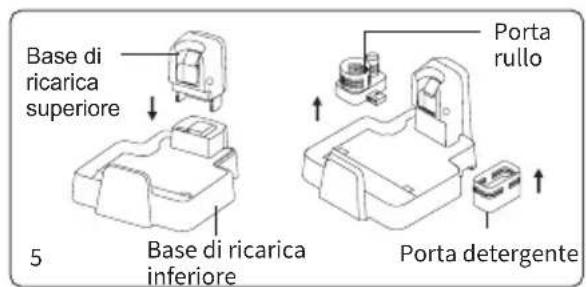

Installazione della base di ricarica

Premere la base di ricarica superiore, il porta detergente e il porta rullo contro la base di ricarica inferiore, come in foto, fino a sentire un cick. (Fig 5)

Posizionamento della macchina sulla base di ricarica

Assicurarsi che la spazzola sia in posizione verticale, quindi sollevare la macchina tenendola per il manico. Allineare lo slot di ricarica alla base della macchina in prossimità della porta di ricarica e posizionare la macchina sulla base di ricarica. Per utilizzare la macchina, prendi il manico e rimuovi la macchina dalla base di ricarica. (Fig 6)

Installazione del serbatoio dell'acqua pulita

Per rimuovere il serbatoio dell'acqua pulita, prendere la maniglia del serbatoio e tirare per rimuoverlo. Per installare il serbatoio dell'acqua pulita, allineare il serbatoio alla spazzola e premere. (Fig 7)

Installazione del rullo

Per togliere il rullo, rimuovere il serbatoio dell'acqua pulita, quindi tenere la spazzola motorizzata verso il basso con una mano, ruotare il rullo verso l'alto con l'altra mano, quindi rimuovere il rullo verso l'esterno;

Per installare il rullo, innanzitutto allineare l'altra estremità del rullo con l'ingranaggio e spingere verso l'interno, quindi ruotare verso il basso e installare il rullo in posizione. Allineare il coperchio del rullo con la parte superiore della spazzola.(Fig 8)

Utilizzo del prodotto

Attenzione: Prima dell'utilizzo, assicurarsi che ci sia carica. Se non c'è abbastanza potenza, si prega di ricaricare completamente la batteria prima dell'utilizzo

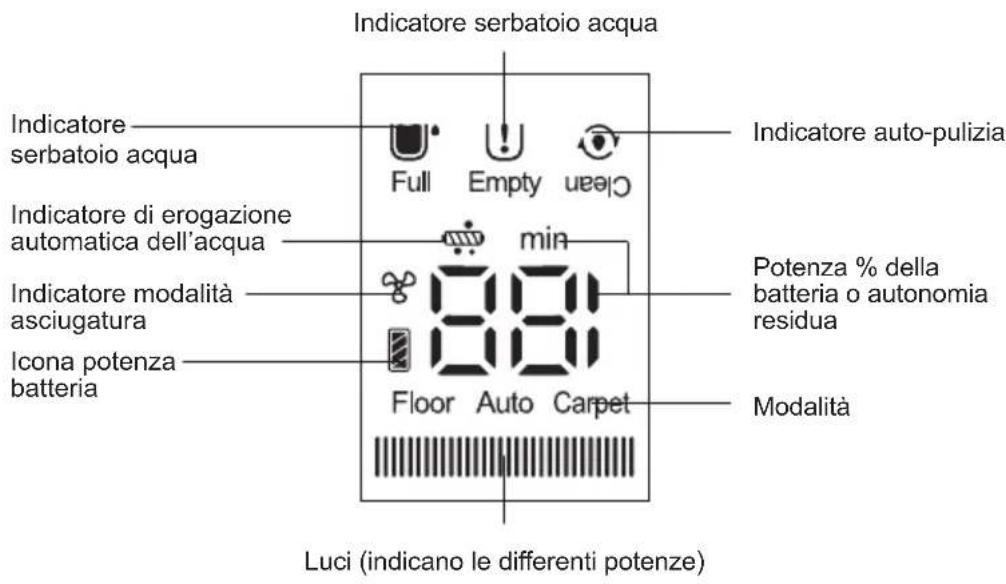

Schermo LED e istruzioni per l'utilizzo

Indicatore serbatoio acqua Indicatore serbatoio acqua Full Empty clean indicatore auto-pulizia indicatore di erogazione automatica dell'acqua min indicatore modalità asciugatura Icona potenza batteria 800 Floor Auto Carpet Modalità Potenza % della batteria o autonomia residua Luci (indicano le differenti potenze)

Funzioni

Premere sulla spazzola motorizzata e spingere, inclinando, indietro la maniglia per rilasciare il corpo principale, premere il pulsante di on/off, l'impostazione predefinita è in modalità Auto, premere il pulsante mode per passare dalla modalità pavimento, alla modalità tappeto e alla modalità Auto. Accompagna il cambio un avviso vocale in inglese. Premere nuovamente il pulsante di on/off, il motore principale funzionerà per 2 secondi e poi la macchina smetterà di funzionare. L'avviso vocale segnala "Macchina in spegnimento". (Fig 9)

Attenzione:

1. Durante la pulizia dei tappeti, si prega di pulire la spazzola prima (per i dettagli fare riferimento a "Pulizia e manutenzione della spazzola") e si consiglia di installare la spazzola per tappeti (La spazzola per tappeti può essere acquistata presso i distributori JIMMY).
2. In modalità tappeto premere il pulsante mode per 5 secondi per attivare la potenza massima.
3. Quando il livello della batteria è inferiore al 20%, non è possibile passare alla modalità tappeti.

In modalità Auto la potenza cambia automaticamente in base alla presenza o meno di acqua sporca e di polvere rilevata. Il LED colorato cambia colore di conseguenza. Maggiore sarà la quantità di acqua sporca e polvere

9

10-1

Autopulizia/—Pulsante automatico dello spruzzo dell'acqua

10-3

Pulsante di erogazione manuale

rilevati, più la luce sarà rossa. Minore sarà la quantità di acqua sporca e polvere rilevat, più la luce sarà blu.

Funzione di erogazione dell'acqua

Durante il funzionamento, premere il pulsante di erogazione dell'acqua, l'impostanzione predefinita è l'erogazione automatica. Il LED relativo all'erogazione dell'acqua automatica si illumina e l'acqua pulita viene spruzzata sul rullo automaticamente. (Fig 10-1). Per disattivare l'erogazione automatica dell'acqua, tenere premuto per 3 secondi il pulsante dell'auto-pulizia mentre la macchina è in funzione. Per riattivare l'erogazione automatica, tenere premuto per 3 secondi il pulsante dell'auto-pulizia mentre la macchina è in funzione. (Fig 10-2)

Se il pavimento è molto sporco, per ottenere un migliore risultato puoi scegliere se erogare più acqua sul pavimento usando l'erogazione manuale dell'acqua. Con la macchina accesa, premere il pulsante di erogazione manuale dell'acqua. Rilasciare il pulsande di erogazione manuale dell'acqua per interrompere l'erogazione. La modalità di erogazione manuale può essere azionata indipendentemente dal fatto se l'erogazione automatica dell'acqua è attiva o meno. (Fig 10-3)

Tenere premuto il pulsante auto-pulizia per 3 secondi per disattivare l'erogazione automatica dell'acqua. Attenzione:

1. Il pulsante di erogazione manuale dell'acqua non può essere utilizzato in contemporanea con il pulsante on/off oppure il pulsante mode.
2. Si raccomanda di utilizzare la modalità tappeti quando ci sono sporco intenso o residui di acqua.
3. Durante la pulizia dei tappeti, si prega di disattivare la funzione di erogazione automatica dell'acqua.
4. Si prega di utilizzare solo detergenti non schiumogeni, una elevata presenza di schiuma nel contenitore dell'acqua pulita può danneggiare la macchina.

Ricarica della macchina

Collegare il cavo di alimentazione, posizionare la macchina sulla base di ricarica, quindi iniziare la ricarica.(Fig 11)

Attenzione:

1. Prima del primo utilizzo, si prega di ricaricare completamente la batteria. Prima della seconda ricarica esaurire la carica della batteria fino alla fine così da assicurare la vita di utilizzo della batteria.
   2.Se si prevede di lasciare il prodotto fermo per un lungo periodo, si prega di ricaricare la batteria una volta ogni 3 mesi. (Assicurarsi di utilizzare il cavo di alimentazione in dotazione con il prodotto).
2. Quando non si sta ricaricando la batteria, si prega di staccare il cavo di alimentazione per prevenire danni.

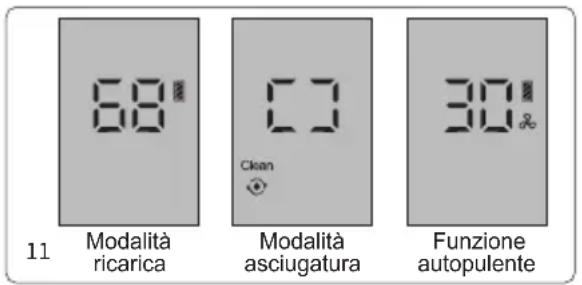

Funzione di asciugatura a caldo

Durante la modalità di ricarica, premere il pulsante mode per avviare la funzione di asciugatura a caldo. L'aria calda asciugherà l'intero percorso dell'aria, compreso il rullo, il contenitore della polvere e il serbatoio dell'acqua sporca per 30 minuti. Dopodiché asciugherà solo il rullo per altre 2 ore e mezza. Nella prima mezz'ora si asciuga l'intero percorso dell'aria, durante questa fase il motore rimane in funzione per mandare aria calda all'intero del percorso dell'aria. (Fig 11)

Per interrompere l'asciugatura del percorso dell'aria ed asciugare solamente il rullo in modalità silenziosa, premere il pulsante on/off per spegnere il motore.

Per attivare o disattivare la funzione di asciugatura a caldo premere il pulsante mode.

Foro di riempimento dell'acqua

Funzione autopulente

In modalità di ricarica, premere il pulsante dell'auto-pulizia per attivare la pulizia (Figura 20). Terminata la funzione autopulente, la macchina attiva automaticamente la funzione di asciugatura ad aria calda del rullo. Il processo autopulente può essere disattivato in anticipo premendo il pulsante on/off oppure il pulsante mode, così il prodotto ritorna in modalità ricarica. Il ventilatore si spegne con 3 minuti di ritardo.

Attenzione:

1. La funzione autopulente è utilizzata per la sola pulizia del rullo e del precorso dell'aria.
2. Prima di attivare la modalità di auto-pulizia, si prega di svuotare il serbatoio dell'acqua sporca, controllare che la macchina sia stabile sulla base di ricarica, che il cavo di alimentazione sia collegato alla presa e alla base di ricarica e che il contenitore dell'acqua pulita sia pieno almeno per metà. Dopo aver completato la funzione autopulente, pulire nuovamente il serbatoio dell'acqua sporca.
3. Quando la batteria ha un livello di carica inferiore o uguale al 10%, la funzione autopulente non potrà essere attivata, la batteria dovrà quindi essere ricaricata per il tempo necessario.

Indicatore di serbatoio dell'acqua pulita vuoto

1.Se, durante l'erogazione dell'acqua, sullo schermo appare l'indicatore "Le la voce segnala "Acqua pulita finita, riempi il serbatoio" si prega di spegnere la macchina e aggiungere acqua al serbatoio.
2.Se, durante l'auto-pulizia, l'acqua nel serbatoio dell'acqua pulita è terminata, sullo schermo appare l'indicatore "#!" e la funzione autopulente si disattiva. L'avviso vocale segnala "Acqua pulita finita, riempi il serbatoio". Per continuare l'auto-pulizia si prega di aggiungere acqua al serbatoio e svuotare il serbatoio dell'acqua sporca, quindi riavviare la modalità autopulente.

Riempimento del serbatoio dell'acqua pulita

Riempire il serbatoio dell'acqua pulita: rimuovere il serbatoio dell'acqua pulita e sollevare il tappo di

riempimento del serbatoio oppure sollevare direttamente il tappo di riempimento del serbatoio, esporre il foro di ingresso per l'acqua e aggiungere acqua pulita e soluzione detergente, quindi chiudere il tappo di riempimento del serbatoio. (Fig 12)

Attenzione:

Quando viene aggiunta l'acqua pulita, è possibile aggiungere anche il detergente con la proporzione di un tappo di detergente per 1 serbatoio pieno.

Indicatore di serbatoio dell'acqua sporca

1. Quando il sistema rileva che il serbatoio dell'acqua sporca è pieno, sullo schermo appare l'indicatore " ☐" e la macchina si spegne con un avviso vocale. Si prega di pulire il serbatoio dell'acqua sporca, quindi reinstallare.
   2.Se, durante l'auto-pulizia, il sistema rileva che il serbatoio dell'acqua sporca è pieno, sullo schermo appare l'indicatore " la macchina si spegne con un avviso vocale. Si prega di pulire il serbatoio dell'acqua sporca, quindi reinstallare.

Pulizia del serbatoio dell'acqua sporca

Rimuovere il coperchio superiore e il filtro del serbatoio dell'acqua sporca, scaricare l'acqua sporca, assemblare il serbatoio dell'acqua sporca dopo il lavaggio, quindi reinstallare alla spazzola (per i dettagli fare riferimento al "Pulizia del serbatoio dell'acqua sporca")

Indicatore di rullo bloccato

Se, durante la pulizia il rullo è bloccato, la macchina si spegnerà con un avviso vocale. Si prega di rimuovere il rullo e pulirlo, rimuovendo corpi estranei e capelli.

Pulizia del rullo

Dopo aver rimosso il serbatoio dell'acqua pulita, estrarre il rullo e utilizzare la spazzola per la pulizia multifunzionale per tagliare e rimuovere i capelli arrotolati attorno al rullo, rimuovendo anche eventuali corpi estranei dal rullo e dalla spazzola. Quindi reinstallare il rullo e il serbatoio dell'acqua pulita (per i dettagli fare riferimento al Capito 3 "Pulizia della spazzola motorizzata").

Percorso dell'aria bloccato

Se durante l'utilizzo o l'auto-pulizia il percorso dell'aria si blocca, la macchina si spegne con avviso vocale. Si prega di rimuovere possibili occlusioni dall'ingresso di aria della spazzola e dal serbatoio dell'acqua sporca, controllare e pulire prima di continuare con l'utilizzo.

Pulizia del percorso dell'aria

Disinstallare il serbatoio dell'acqua sporca, rimuovere il coperchio superiore del serbatoio e contenitore dello sporco, lavare tutte le parti e installarle nuovamente. Utilizzare una spazzolina per rimuovere lo sporco, eventuali corpi estranei e capelli dal percorso dell'aria della spazzola, quindi renistallare il serbatoio dell'acqua sporca sul corpo principale. Pulire tutte le parti, quindi reinstallare il contenitore dello sporco.

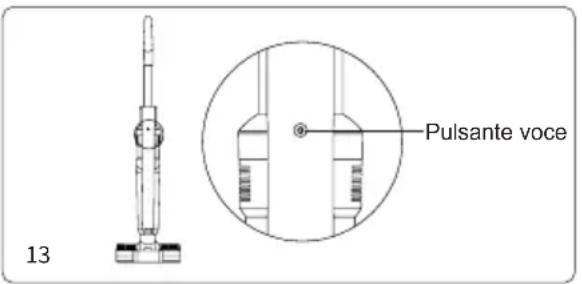

Funzione voce

Il prodotto include i comandi vocali in 5 lingue: Inglese, Tedesco, Italiano, Francesce e Russo. I comandi vocali sono attivi e l'impostazione predefinita è in Inglese, premere il pulsante voce per cambiare la lingua. Tenere premuto il pulsante voce per disattivare gli avvisi vocali, premere nuovamente il pulsante voce per riattivare gli avvisi vocali.(Fig 13)

Indicatore di potenza della batteria bassa

1. Se durante l'utilizzo il segnale vocale segnala "Carica bassa. Ricarica la batteria", si prega di continuare a utilizzare la macchiana dopo averla ricaricata

2. Se durante l'utilizzo il segnale vocale segnala "Carica bassa. L'apparecchio si scaricherà a breve. Ricarica la batteria", la potenza sta per esaurirsi e si spegnerà automaticamente. Ricaricare per poter utilizzare la macchina.

3. Durante l'utilizzo, lo schermo visualizza l'autonomia residua nella modalità di aspirazione e lavaggio. L'icona in alto a destra mostra la carica residua della batteria: griglia piena tra 75% e 100%; 3/4 tra 50% e 75%; 1/2 tra 25% e 50%; 1/4 tra 1% e 25%; la griglia vuota indica che la batteria è scarica e deve essere ricaricata prima dell'utilizzo.

Pulizia e manutenzione

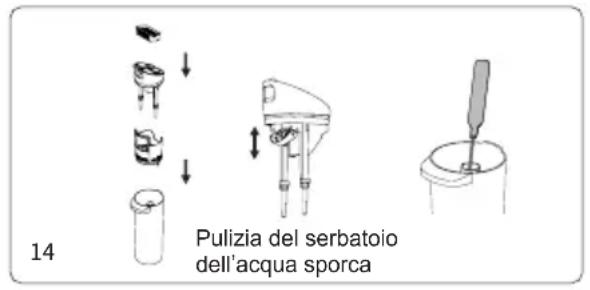

Pulizia del serbatoio dell'acqua sporca

14 Pulizia del serbatoio dell'acqua sporca

Pulizia spazzola 15

1. Quando il serbatoio dell'acqua sporca è pieno, sullo schermo si illumina l'indicatore relativo. La macchina si spegne immediatamente con avviso vocale "Serbatoio dell'acqua sporca pieno, svuotare il serbatoio".
2. Dopo aver spento la macchina, rimuovere il serbatoio dell'acqua sporca, sollevare il coperchio superiore e rimuovere il telaio del filtro in spugna, quindi aprire il coperchio del filtro e rimuoverlo. Svuotare l'acqua sporca e lo sporco e lavare il serbatio, il coperchio superiore e il filtro. (Fig 14)
3. Se ci sono corpi estranei nel tubo del serbatoio, possono essere rimossi con la spazzola per la pulizia multifunzionale.
4. Far asciugare tutte le parti dopo averle lavate. Una volta asciutte, reinstallare le parti e riposizionare il serbatoio sul corpo principale per riprendere l'utilizzo.

Attenzione:

1. Quando la macchina non è in uso, il coperchio superiore del serbatoio dell'acqua sporca deve essere rimosso per aerare ed evitare cattivi odori.
2. Si raccomanda di pulire il serbatoio dell'acqua sporca immediatamente dopo ogni utilizzo.
3. Dopo aver pulito il coperchio superiore del serbatoio dell'acqua sporca, il foglio di contatto metallico sul coperchio superiore del serbatoio dell'acqua sporca deve essere asciugato prima dell'uso.

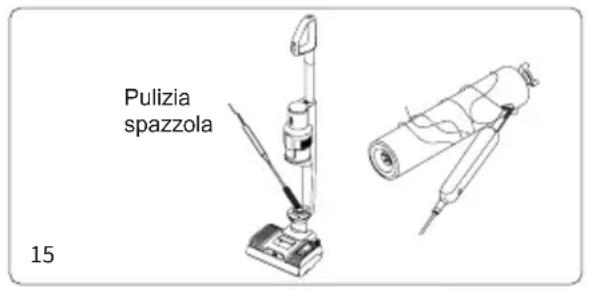

Pulizia della spazzola motorizzata

Dopo aver rimosso il serbatoio dell'acqua pulita, il rullo, il serbatoio dell'acqua pulita, inserire la spazzola per la pulizia multifunzionale sul foro circolare di attacco del corpo principale per rimuovere corpi estranei e capelli instasati. Utilizzare la spazzola per la pulizia multifunzionale per rimuovere e tagliare via i capelli arrotolati dal rullo. Pulire la macchina e le parti sporche con un panno asciutto, quindi reintallare le parti separatamente (il rullo può essere messo ad asciugare anche nel porta rullo). Risciacquare la spazzola multifunzinale e riporla nel porta rullo.(Fig 15)

Attenzione: Non lavare la spazzola motorizzata!

Stoccaggio

1. Si prega di spegnere la macchina prima della pulizia.
2. Si raccomanda di pulire il serbatoio dell'acqua sporca, il filtro e il rullo dopo ogni utilizzo. La macchina smetterà di funzionare se l'acqua sporca raggiunge la linea MAX. Si prega di svuotare immediatamente il serbatoio dell'acqua sporca. Dopo 30-50 ore di utilizzo il filtro deve essere sostituito per prevenire malfunzionamenti (il tempo indicato dipende dallo stato del filtro). Il filtro può essere acquistato presso il distributore locale.
3. Se si prevede di non utilizzare la macchina per un lungo periodo, stoccare in un ambiente fresco e asciutto, evitare i raggi solari diretti o ambienti umidi.
4. Quando la macchina viene riposta dentro la scatola, assicurarsi di lavare la macchina e lasciar asciugare tutte le parti per prevenire danni al prodotto.

Risoluzione dei problemi

Si prega di prendere visione dei segunti punti prima di contattare il servizio di assistenza.

Problema Possibile causa	Soluzione
Non si accende o si ferma durante l'utilizzo	Livello di carica della batteria basso o assente	Ricaricare
	Il tasto on/off non è premuto verso il basso	Premere verso il basso il tasto on/off
	Il rullo e bloccata Pulire il rullo
	Serbatoio dell'acqua sporca pieno Pulire il serbatoio dell'acqua sporca
	La batteria non è installata correttamente	Reinstallare la batteria
	Presa di aspirazione bloccata	Pulire la presa di aspirazione e il filtro
	La batteria non è installata Installare la batteria
Aspirazione debole	Presa di aspirazione bloccata	Pulire la presa di aspirazione e il filtro
	Filtro HEPA assente Installare il filtro HEPA
Rumore anomalo	Presa di aspirazione bloccata	Pulire la presa di aspirazione e il filtro
	Filtro HEPA assente Installare il filtro HEPA
Il foro di erogazione non fa uscire l'acqua	Serbatoio dell'acqua pulita vuoto	Riempire il serbatoio dell'acqua pulita
	Pulsante di erogazione acqua non premuto	Premere il pulsante di erogazione dell'acqua
	Serbatoio dell'acqua pulita non installato correttamente	Reinstallare il serbatoio dell'acqua pulita
Residui di acqua dal percorso dell'aria	Filtro HEPA e contenitore dello sporco umidi	Lasciare asciugare il filtro HEPA e il contenitore della polvere prima dell'utilizzo
	Il filtro non è installato nel serbatoio dell'acqua sporca	Installare il filtro nel serbatoio dell'acqua sporca
	Filtro in gomma piegato	Reinstallare il filtro, il filtro in gomma non deve essere piegato

Attenzione: Nel caso in cui sullo schermo compaia un codice di errore tra F0 e F9, si prega di contattare il servizio di assistenza o il distributore di zona per richiedere supporto.

Specifiche del prodotto

Parametri tecnici

Nome del prodotto Scopa elettrica e Lavapavimenti
Modello HW9 Pro Max
Potenza 460W
Capacità della batteria 4000mAh
Tempo di ricarica 4h±0.5
Ingresso nominale 220 - 240V ~ 50/60 Hz
Voltaggio 21.6V	---

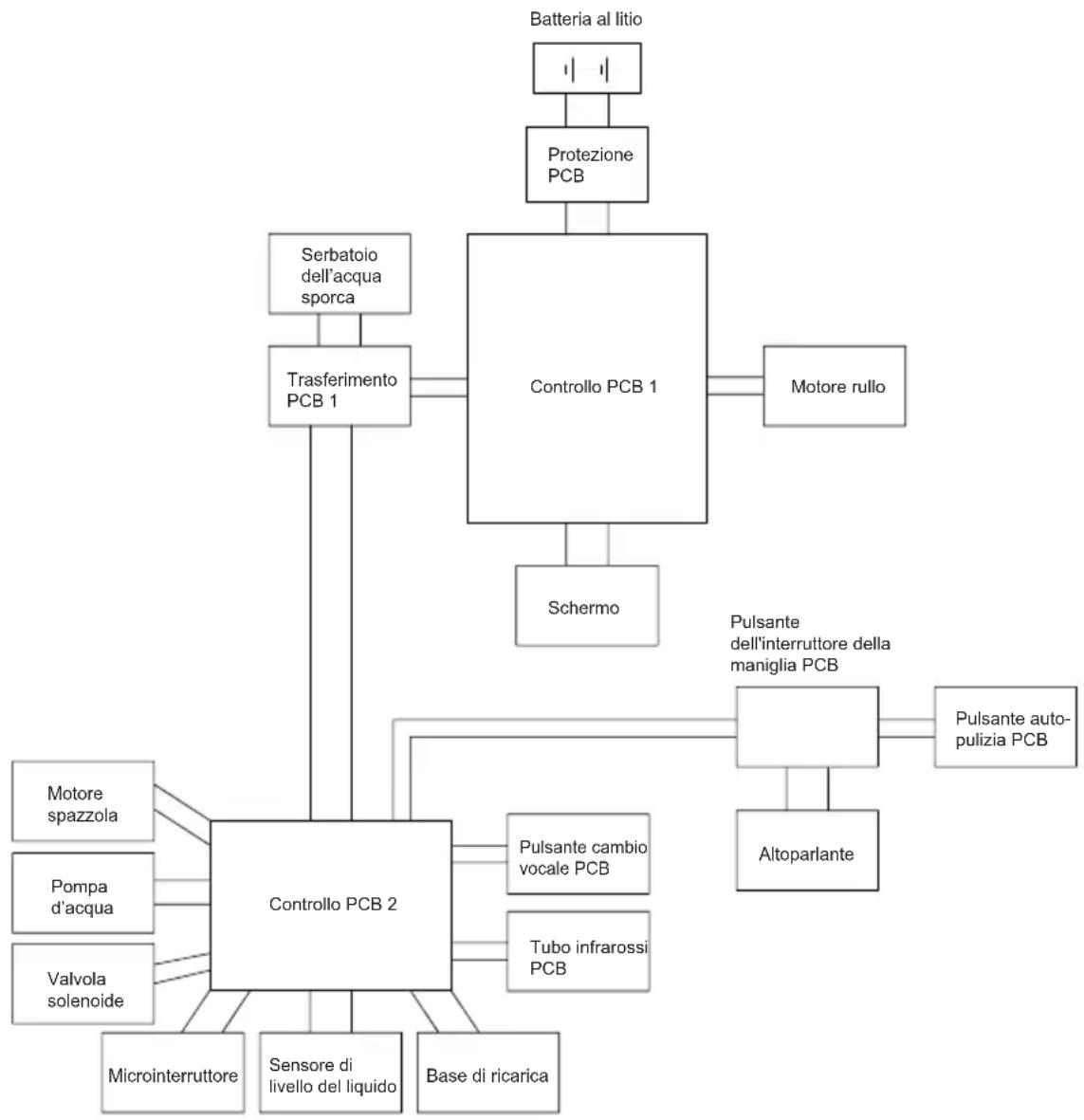

Circuito elettrico

Informazioni sul produttore

Produttore	Kingclean Electric Co., Ltd
Indirizzo	Via Xiangyang 1, Nuovo quartiere di Suzhou, Provincia di Jiangsu 215009, Cina

CE

Disposizione

La macchina, gli accessori e la confezione devono essere classificati per il riciclaggio amichevole all'ambiente.

Non smaltire la macchina nei rifiuti domestici!

Solo per gli stati di EC:

Secondo la direttiva europea 2012/19/EU, le macchine che non sono più utilizzabili e secondo la direttiva europea 2006/66/CE, i pacchi di batteria/le batterie difettose o utilizzate, devono essere raccolte separatamente e smaltite in modo corretto e anche amichevole all'ambiente.

I pacchi di batteria/le batterie:

Le batterie integrate potrebbero essere rimosse solo per lo smaltimento dal personale qualificato.

Un'apertura del guscio di carcassa, la macchina può essere danneggiata o distrutta. Non smaltire i pacchi di batteria/le batterie nei rifiuti domestici, nel fuoco o nell'acqua. Se possibile, i pacchi di batteria/le batterie devono essere scaricati, raccolti, riciclati o smaltiti in modo amichevole all'ambiente.

Si può cambiare senza preavviso.

Informazioni su Garanzia

Questo prodotto gode di due anni di garanzia per la macchina per il servizio che inizia dalla data di acquisto. La garanzia è esclusa dall'usura normale, l'utilizzo commerciale, le modifiche all'apparecchio come acquistato, le attività di pulizia, le conseguenze di un uso improprio o danni dall'acquirente o da una terza persona, e i danni che possono essere causati dall'ambiente esterno.
