MANUAL DE USUARIO HW9 Pro Max JIMMY

Instrucciones de seguridad importantes

1. Antes de usar este producto, lea este manual y todas las instrucciones y advertencias del producto. El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesiones personales.
2. Cuando utilice aparatos eléctricos, siempre debe seguir las precauciones básicas para reducir el riesgo de incendio, descarga eléctrica y lesiones.

Advertencia!

1. Este producto es solo para uso doméstico.
2. Antes de conectar el producto a la fuente de alimentación, asegúrese de comprobar si el voltaje local coincide con el voltaje marcado en el adaptador de alimentación.
3. Asegúrese de comprobar el producto antes de usarlo. Si el producto o el adaptador está dañado, deje de usarlo.
4. Úselo estrictamente de acuerdo con el método descrito en este manual.
5. Este producto no puede ser utilizado por niños, personas con discapacidades físicas, sensoriales o intelectuales, o personas sin la experiencia y los conocimientos pertinentes. A menos que exista la supervisión u orientación de un tutor para garantizar que puedan utilizar este producto de forma segura.
6. No utilice este producto como juguete. Mantenga este producto fuera del alcance de los niños, cuide a los niños, asegúrese de que no jueguen con este producto como si fuera un juguete.
7. No toque el enchufe con las manos mojadas.
8. Al limpiar las escaleras, tenga mucho cuidado para evitar caídas.
9. Si los cables, enchufes, baterías o piezas conductoras están dañados, no utilice, desmonte ni reemplace ninguna pieza usted mismo. Su propio desmontaje y reemplazo de piezas puede causar descargas eléctricas o incendios. Jimmy no es responsable de esto. Una vez dañado, debe ser reparado o reemplazado por Jimmy, el agente de Jimmy o una persona con las calificaciones relevantes designadas por Jimmy para evitar el peligro.
10. Utilice el cargador especificado por Jimmy para cargar el producto.
11. Asegúrese de utilizar el paquete de baterías especificado por Jimmy: otros tipos de paquetes de baterías pueden romperse y causar lesiones personales o daños al producto.
12. Si el producto no se opera de acuerdo con las instrucciones, se ve severamente impactado, se cae desde una altura, se daña o cae al agua, no use el producto y comuníquese con Jimmy o su agente.
13. Utilice únicamente piezas de repuesto y piezas especificadas por Jimmy.
14. No tire ni estire el cable. Mantenga los cables alejados de superficies calientes. No deje el cable donde la puerta está cerrada tirado sobre bordes o esquinas afilados. El cable debe mantenerse alejado del área activa. No utilice este producto contra el cable.
15. Desconecte el enchufe cuando no esté en uso o antes del mantenimiento.
16. No arrastre el cable ni transporte el producto junto con el cable, ni utilice el cable como asa.
17. Este producto es un aparato eléctrico recargable, no deje que la máquina funcione sola sin supervisión.
18. Cuando limpie, repare o no utilice la máquina durante un tiempo prolongado, la batería debe extraerse de la caja de la batería.
19. Evite estar cerca de equipos de calefacción o la exposición prolongada al sol para evitar que la carcasa se deforme debido a las altas temperaturas.
20. No coloque obstáculos en la entrada y salida de aire de la máquina para evitar que se sobrecaliente.
21. El cepillo para el cuerpo y el piso está energizado y no se puede limpiar sumergiéndolo en agua.
22. No limpie ni retire la cubierta del cepillo giratorio o el cuerpo del cepillo giratorio cuando la máquina esté encendida o en funcionamiento, para evitar lesiones personales.
23. No utilice la máquina para absorber carbón ardiendo, colillas de cigarrillos y otros objetos que generen calor.
24. No utilice la máquina para absorber objetos afilados como vidrios rotos.
25. No utilice la máquina para absorber sustancias ultrafinas como cal, cemento, polvo de carbón, polvo de yeso, harina, etc.
26. No utilice la máquina para absorber líquidos corrosivos, como líquidos de limpieza a base de ácido, detergente en polvo, etc.
27. No utilice la máquina para absorber gasolina, alcohol, perfume, pintura y otros materiales inflamables y explosivos.
28. No desmonte ni monte la máquina cerrada usted mismo y no intente cambiar el rendimiento de toda la máquina. Debe obtener ayuda del fabricante, su departamento de mantenimiento o profesionales de departamentos similares, de lo contrario, será peligroso.

29. Si no usa este producto durante mucho tiempo, debe apagar la alimentación y desenchufar la base de carga.

30. Los parámetros técnicos reflejados en las instrucciones del producto son obtenidos por Jimmy Labs o una empresa de pruebas externa designada, y el derecho de interpretación final pertenece a nuestra empresa.

Sobre el uso del producto

1. Este producto es adecuado para pisos duros en ambientes interiores, incluidos pisos encerados, pisos de goma, pisos de baldosas, pisos de madera sin costura y pisos de madera maciza. Si utiliza este producto en un suelo irregular, es posible que no se obtengan los mejores resultados.
2. Si el tanque de recuperación y el tanque de agua limpia no están instalados de acuerdo con las instrucciones correctas, ábralos y utilícelos..
3. No sacuda hacia arriba y hacia abajo ni golpee violentamente la máquina para evitar que las aguas residuales fluyan hacia el motor. Cuando se enciende la máquina, no la levante ni la lleve hacia arriba y hacia abajo, y no la incline hacia un lado ni la coloque en el suelo para evitar que las aguas residuales entren en el motor.
4. No haga funcionar la máquina durante mucho tiempo cuando la entrada de aire esté bloqueada por el flotador, para evitar daños.
5. Después de usar la máquina, limpie las partes sucias del tanque de aguas residuales, la boquilla de succión y el conducto de aire a tiempo, y guárdelo en un lugar ventilado y seco. Los lugares húmedos afectarán el aislamiento y la vida útil de los aparatos eléctricos.

Acerca del líquido de limpieza

1. Si entra una gran cantidad de líquido limpiador en el motor, será peligroso.
2. Siga las instrucciones (la proporción de solución a agua es 1:50) para preparar la solución. Se recomienda utilizar líquido limpiador de nuestra empresa y no usar líquidos limpiadores que contengan soluciones ácidas, alcalinas o sustancias nocivas para el medio ambiente. No use una solución de limpieza que produzca burbujas de aire.
3. Evite que los niños entren en contacto con el líquido limpiador. Si el líquido limpiador entra en contacto con los ojos accidentalmente, enjuáguelos bien con agua limpia a tiempo. En caso de ingestión accidental, busque atención médica de inmediato.
4. Cuando se trata de aguas residuales y líquido de limpieza, debe tratarse de acuerdo con los requisitos locales de protección ambiental.

Acerca de las baterías desechadas

1. La batería ensamblada en el producto contiene materiales que son dañinos para el medio ambiente. Antes de desecharlo, se debe retirar el paquete de baterías de la máquina..
2. Al retirar la batería, el producto se apagará y el enchufe del cargador no se desconectará.
3. Deseche de forma segura y correcta el paquete de baterías desechado, no lo arroje al fuego, al agua o al suelo.
4. Si la batería de desecho gotea y contamina la piel o la ropa, deséchela con agua limpia y busque atención médica a tiempo.

El producto puede tener los siguientes signos, que tienen los siguientes significados:

Firme Significado
	Preste atención a las superficies de alta temperatura, ya que pueden calentarse durante el uso. Tenga cuidado con las quemaduras.
	No utilizar durante el baño o la ducha.
	Cabezal motorizado del aspirador de agua
	No tapar
IPX4	Grado de impermeabilidad

Montaje del producto

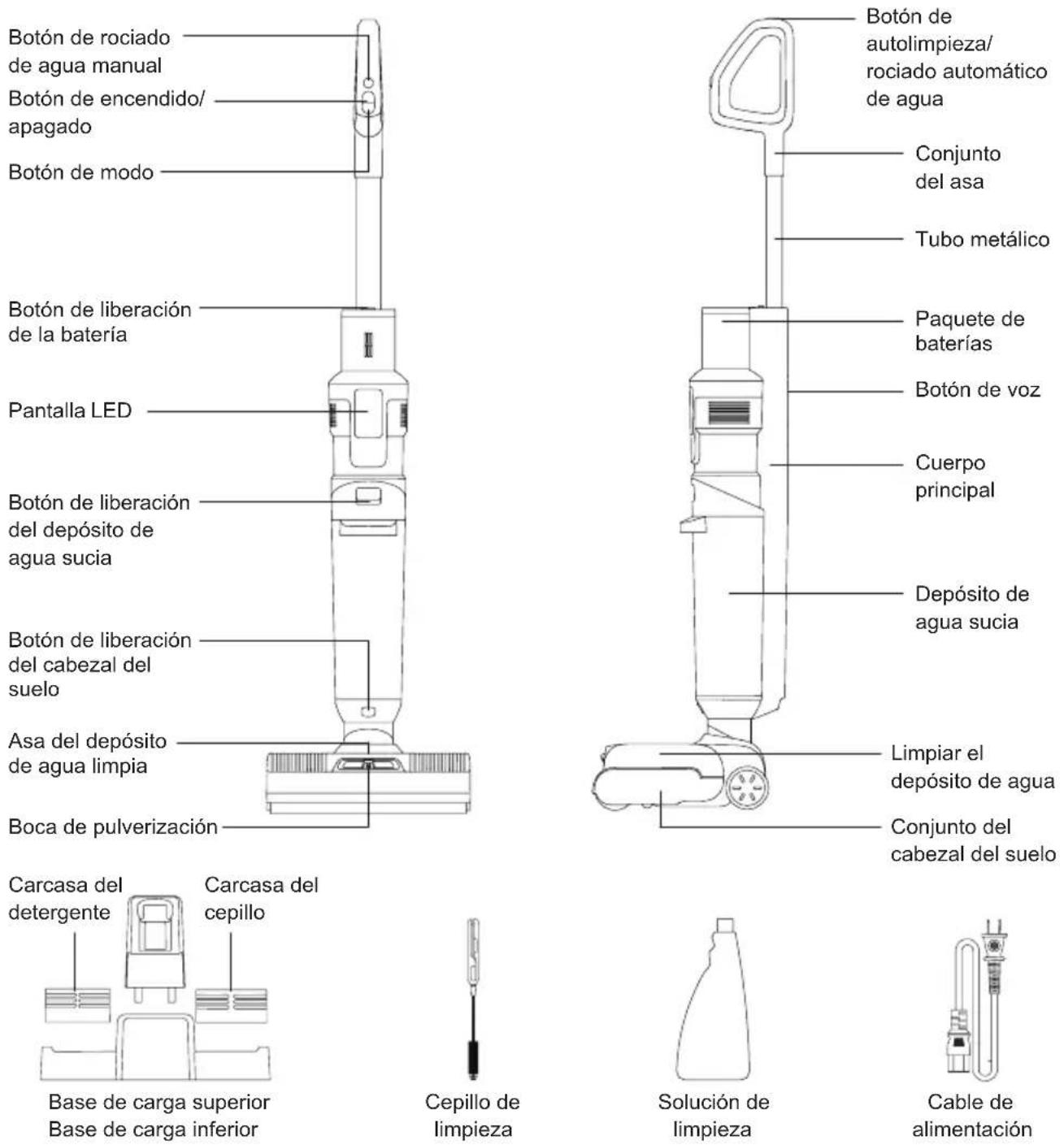

Nombre de las piezas

Lista de embalaje

Montaje del asa	Cabezal de suelo	Conjunto del cuerpo principal	Depósito de agua sucia	Base de carga superior	Base de carga inferior	Batería
1 1 1 1	1 1 1
Carcasa de la escobilla	Carcasa de la solución limpiadora	Solución limpiadora	Cepillo de limpieza	Cable de alimentación	Manual de instrucciones
1 1 1 1	1 1

Montaje y desmontaje de productos

Nota: Corte la corriente antes de desmontar o montar el producto.

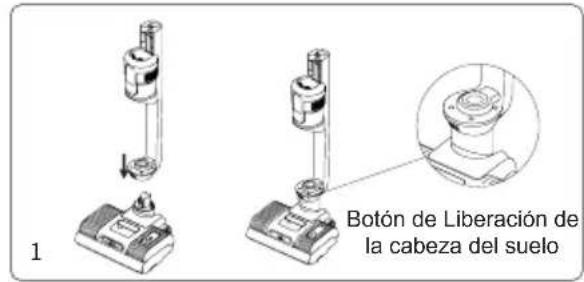

Montaje y desmontaje del tubo metálico

Para instalar el conjunto del cabezal, alinee primero la parte inferior del conjunto del cuerpo principal con la cabeza del conjunto del cabezal, insértelo en el cabezal y empújelo hasta que se oiga un "clic". Para extraer el cabezal, coloque la máquina en el suelo, sujete el cabezal con una mano y pulse el botón de liberación del cabezal con la otra mano, levante el cuerpo principal y extraiga el conjunto del cabezal (Fig. 1).

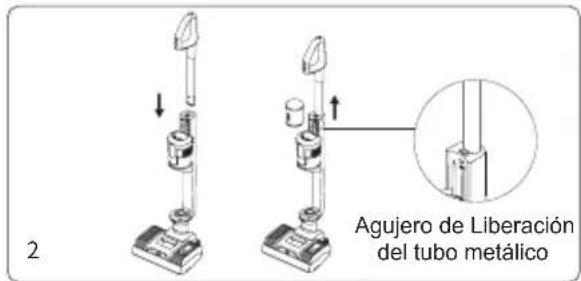

Montaje y desmontaje del tubo metálico

Inserte el tubo metálico en el cuerpo principal verticalmente hasta que se oiga un "clic". Asegúrese de que el tubo metálico esté firmemente bloqueado. Para desmontar el tubo metálico, retire la batería y utilice una herramienta dura como un destornillador para insertarlo en el orificio de liberación del mango y, mientras tanto, tire del tubo metálico hacia arriba.(Fig 2)

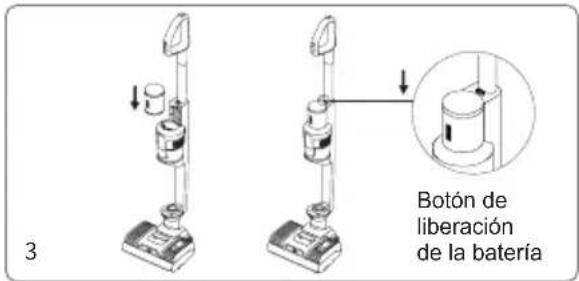

Montaje y desmontaje de la batería

1. Sujete la batería y deslícela hacia abajo por la ranura de entrada, presione hasta que se oiga un "clic".
2. Pulse el botón de liberación de la batería y tire de ella hacia arriba para extraerla.(Fig 3)

Nota: No es necesario extraer la batería a menos que sea necesario cambiarla.

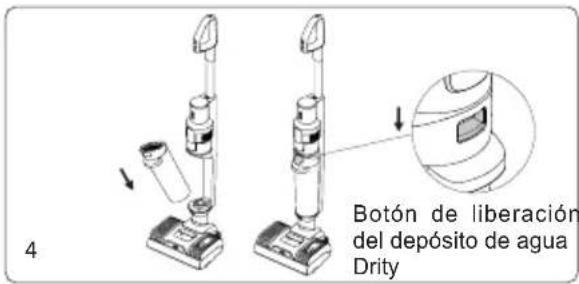

Montaje y desmontaje del depósito de agua sucia

Para montar el depósito de agua sucia, coloque la parte inferior del depósito de agua sucia en la ranura de la bandeja del cuerpo principal y, a continuación, empuje el depósito de agua sucia hacia el cuerpo principal hasta que se oiga un "clic". Para extraer el depósito de agua sucia, sujete el cuerpo principal con una mano y el asa del depósito de agua sucia con la otra, pulse el botón de liberación del depósito de agua sucia con el pulgar y tire del depósito de agua sucia hacia fuera. (Fig 4)

1 Botón de Liberación de la cabeza del suelo

2 Agujero de Liberación del tubo metálico

3 Botón de liberación de la batería

Botón de liberación del depósito de agua Drity

Base de carga superior 5 Base de carga inferior Carcasa del rodillo de cepillo Carcasa de la solución de limpieza

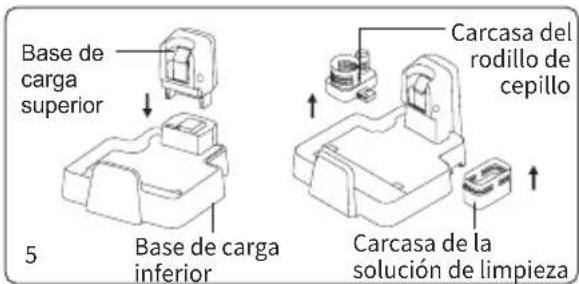

Conjunto de base de carga

Presione la parte superior de la base de carga, el alojamiento de la solución limpiadora y el alojamiento del rodillo de cepillo hacia la parte inferior de la base de carga, tal y como muestra la imagen. Cuando se oiga un "clic" y los clips estén colocados en los orificios correspondientes, se habrá completado el montaje. (Fig 5)

Carga y colocación de máquinas

Coloque el cabezal de suelo en posición vertical, levante la máquina, alinee la ranura de carga de la parte

posterior de la máquina con la toma de carga de la base de carga y coloque suavemente la máquina en la base de carga; para extraer la máquina, sujete el asa del aspirador de mano y tire directamente de la máquina para sacarla de la base de carga (Fig 6)

Montaje y desmontaje del depósito de agua limpia

Para extraer el depósito de agua limpia, sujete el asa del depósito de agua limpia y tire hacia arriba para extraerlo. Para instalar el depósito de agua limpia, colóquelo en el cabezal del suelo y presione hacia abajo hasta que se oiga un "clic". (Fig 7)

Montaje y desmontaje del rodillo de cepillo

Para desmontar el rodillo de cepillo, retire primero el depósito de agua limpia y, a continuación, presione el cabezal del suelo con una mano, gire la tapa del extremo del rodillo de cepillo hacia arriba con otra mano y retire el rodillo de cepillo hacia fuera;

Cuando instale el rodillo de cepillo, alinee primero un extremo del rodillo de cepillo con la ranura, gírelo hacia dentro hasta el fondo y, a continuación, gire la tapa del extremo del rodillo de cepillo en otro extremo del rodillo de cepillo para bloquear el rodillo de cepillo. (Fig 8)

Depósito de agua limpia 7

Cepilla la tapa del rollo

Utilización del producto

Nota: Antes de usar, compruebe si la máquina tiene energía. Si no hay suficiente energía, por favor, cargue completamente antes de su uso.

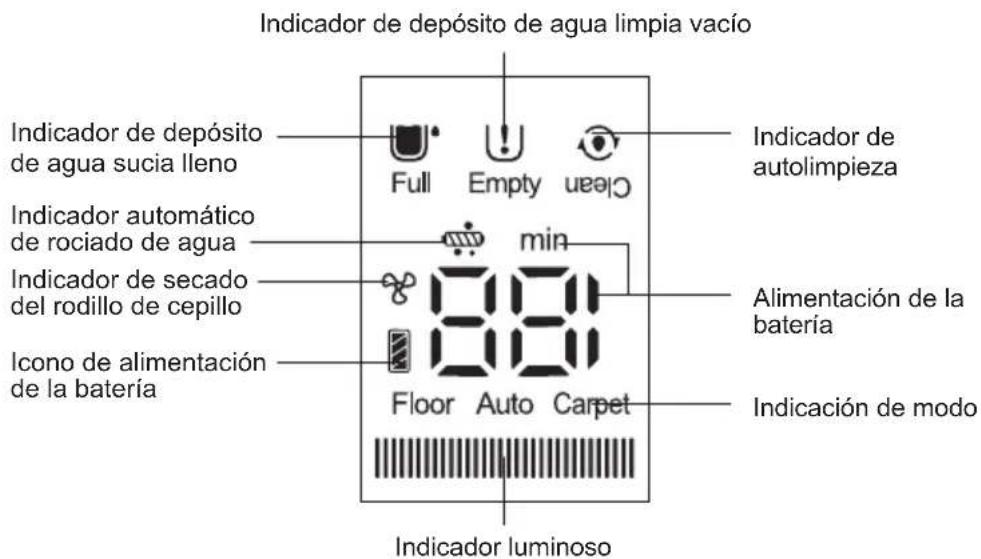

Pantalla LED e instrucciones de uso

Indicador de depósito de agua limpia vacío Indicador de depósito de agua sucia lleno Full Empty Clean indicador de autolimpieza indicador automático de rociado de agua min indicador de secado del rodillo de cepillo 800 Icono de alimentación de la batería Floor Auto Carpet Alimentación de la batería Indicación de modo Indicador luminoso

Funcionamiento de la máquina

Presione el botón de encendido/apagado, por defecto está en modo Auto, presione el botón de modo para cambiar entre modo suelo, modo alfombra y modo Auto, acompañado de un recordatorio de voz en inglés. Pulse de nuevo el botón de encendido/apagado, la voz recordará "Máquina apagándose", el motor principal funcionará durante 2 segundos y después la máquina dejará de funcionar. (Fig 9)

Nota:

1. Cuando limpie alfombras, limpie primero el cabezal del suelo (consulte "Limpieza y mantenimiento, Limpieza del cabezal del suelo" para obtener más detalles) y proponga cambiar al cepillo para alfombras (el cepillo para alfombras puede adquirirse en los distribuidores de JIMMY).
   2.En el modo de alfombra, mantenga pulsado el botón de modo durante 5 segundos, el producto funcionará con la máxima potencia y proporcionará un rendimiento de limpieza más fuerte.
2. Cuando la carga de la batería es inferior al 20%, no se puede cambiar al modo Alfombra.

En el modo Auto, la potencia de la máquina cambia automáticamente en función de la cantidad de agua sucia o polvo detectada. Y el color de la luz LED cambia en consecuencia. Cuanto más agua sucia o polvo se

detecta, más luces rojas. Cuanto menos agua sucia o polvo se detecta, más luces azules.

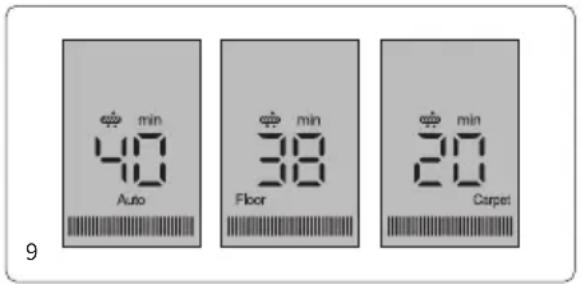

min 40 Auto min 38 Floor min 20 Carpet 9

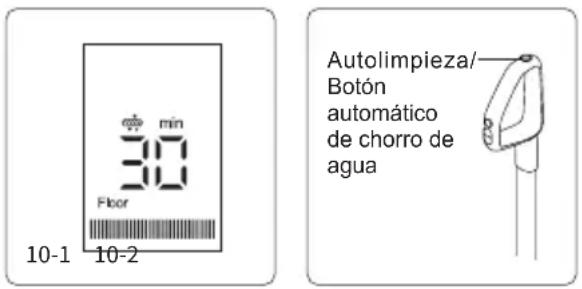

30 min Floor 10-1 10-2 Autolimpieza/ Botón automático de chorro de agua

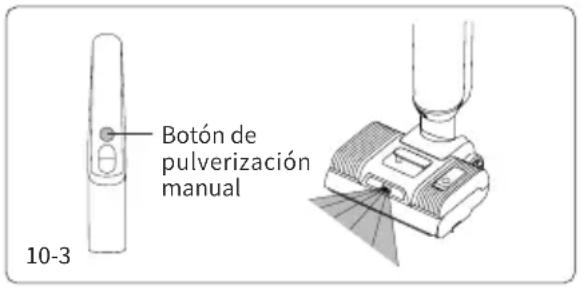

Botón de pulverización manual 10-3

Función de rociado de agua

Cuando el aspirador vertical está en funcionamiento, pulse el botón de pulverización de agua, la función de pulverización de agua automática está abierta por defecto. La pantalla LED mostrará el indicador de rociado automático y se rociará agua limpia a la escobilla automáticamente. (Fig 10-1). Para desactivar la función de rociado automático de agua, mantenga pulsado el botón de autolimpieza durante más de 3 segundos cuando el producto esté encendido. Para volver a activar la función de pulverización automática de agua, mantenga pulsado el botón de autolimpieza durante más de 3 segundos cuando el producto esté encendido.(Fig. 10-2)

Si el suelo está muy sucio, puede elegir rociar más agua al suelo utilizando la función de rociado de agua manual para mejorar el efecto de lavado del suelo. Con la máquina encendida, pulse el botón de pulverización de agua manual, la boca de pulverización rocía agua en forma de abanico; suelte el botón de pulverización de agua para dejar de pulverizar agua. La función de rociado de agua manual puede activarse independientemente de si la función de rociado de agua automático está activada o desactivada. (Fig 10-3)

Mantenga pulsado el botón de autolimpieza durante 3 segundos para activar o desactivar la función de rociado automático de agua del cepillo.

Nota:

1. El botón de rociado manual de agua no puede utilizarse al mismo tiempo que el botón de encendido/apagado o el botón de modo.
2. Se recomienda utilizar el modo alfombra cuando haya mucha contaminación o manchas de agua.
3. Cuando limpie alfombras, desactive la función de rociado automático de agua.
4. Por favor, utilice la solución de limpieza de baja espuma con este producto para la limpieza, no ponga la solución de limpieza de fácil formación de espuma en el depósito de agua limpia para su uso, de lo contrario se generará más espuma durante el uso, que puede penetrar en la máquina y causar peligro.

Carga de la máquina

Conecte el cable de alimentación a la fuente de alimentación, coloque el producto en la base de carga para iniciar la carga. La pantalla se apagará cuando esté completamente cargada.(Fig 11)

Nota:

1. Antes del primer uso, por favor, cargue completamente la batería, y antes de la segunda carga, por favor, vacíe la batería para asegurar la vida útil de la batería.
2. Si el producto está mucho tiempo inactivo, cargue la batería cada 3 meses. (Asegúrese de utilizar el cable de alimentación suministrado con el producto para cargar).
3. Cuando no esté cargando, desenchufe el cable de alimentación de la toma de corriente para evitar el peligro de contacto accidental.

11 Modo de carga Modo de secado Modo autolimpieza

Función de secado en caliente.

En el modo de carga, pulse el botón de modo para entrar en el modo de secado en caliente. El aire caliente secará todo el recorrido del aire, incluyendo el rodillo, el depósito de polvo y el depósito de agua sucia durante aproximadamente 0,5 horas y, a continuación, sólo secará el rodillo durante otras 2,5 horas. En las primeras 0,5 horas de secado de todo el recorrido del aire, el motor de aspiración funcionará para enviar aire caliente a través de todo el recorrido del aire.(Fig 11)

Para detener el secado de la ruta de aire y sólo mantener el secado de la escobilla para el modo de secado silencioso, pulse el botón de encendido / apagado, el motor de vacío no funcionará en este modo. Para activar y desactivar la función de secado por aire caliente, pulse el botón de modo.

Función de autolimpieza del rodillo de cepillo y del recorrido del aire

En el modo de carga, pulse el botón de autolimpieza para entrar en el modo de limpieza (Figura 11), y después de completar la autolimpieza, la máquina entra automáticamente en el modo de secado en caliente del rodillo de cepillo; el proceso de autolimpieza se puede detener con antelación pulsando el botón de encendido/apagado o el botón de modo, y el producto volverá al modo de carga. El ventilador se apagará con un retraso de 3 minutos.

Nota:

1. El modo de autolimpieza sólo sirve para limpiar la trayectoria del aire del cabezal de suelo y el cepillo para suelos duros.
2. Antes de activar el modo de limpieza, vacíe el agua sucia del depósito de agua sucia, compruebe que la máquina está firmemente colocada en la base de carga, que el cable de alimentación está enchufado a la toma de corriente, que el cable de alimentación está conectado a la base de carga y que el depósito de agua limpia retiene al menos 1/2 del agua; Después de completar la autolimpieza, limpie de nuevo el depósito de agua sucia.
3. Cuando la batería tiene menos o igual al 10% de energía, el modo de autolimpieza no se puede activar, y se puede activar normalmente después de cargar durante un período de tiempo.

Indicador de depósito de agua limpia vacío

1. Cuando utilice la función de rociado de agua, si aparece el indicador "Ù" en la pantalla y la voz indica "No hay agua limpia, rellene con agua", apague la máquina y añada agua al depósito de agua limpia..
2. Cuando utilice el modo de autolimpieza, si se detecta que no hay agua en el depósito de agua limpia, aparecerá el indicador "!en la pantalla y se detendrá la autolimpieza del rodillo de cepillo. Para continuar con la autolimpieza, añada agua al depósito de agua limpia y vacíe el depósito de agua sucia, después reinicie el modo de autolimpieza.

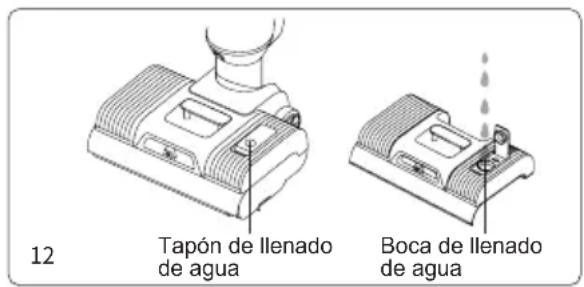

Llenar el depósito de agua limpia

Llene el depósito de agua limpia: Retire el depósito de agua limpia y levante el tapón de llenado de agua

del depósito de agua limpia o abra directamente el tapón de llenado de agua del depósito de agua limpia, exponga el orificio de entrada de agua, vierta agua limpia y solución de limpieza, y presione el tapón de llenado de agua hacia abajo para instalarlo hasta el final, e instálelo de nuevo en el depósito de agua limpia. (Fig 12)

Nota: Cuando añada agua limpia, puede añadir la solución de limpieza equipada en la proporción aproximada de un tapón de botella por un depósito lleno de agua limpia.

Indicador de depósito de agua sucia lleno

1. Cuando el aspirador vertical detecta que el depósito de agua sucia está lleno, aparece el indicador " en la pantalla, la máquina se detendrá y emitirá un recordatorio de voz . Por favor, limpie el depósito de agua sucia y vuelva a colocarlo.
2. Cuando se detecta que el depósito de agua sucia está lleno en el modo de autolimpieza, aparece el indicador "En la pantalla, la máquina dejará de funcionar y emitirá un recordatorio de voz. Limpie el depósito de agua sucia lleno y vuelva a colocarlo antes de 5 minutos para que continúe la autolimpieza.

Limpieza del depósito de agua sucia

Saque la tapa superior del depósito de agua sucia y el marco del filtro, vierta el agua sucia, monte el depósito de agua sucia después del lavado y vuelva a colocarlo en el cabezal del suelo (consulte "Limpieza del depósito de agua sucia" para obtener más detalles).

Indicador de cepillo atascado

Cuando la limpiadora está en modo de trabajo o de limpieza, si la escobilla está atascada, la máquina se detendrá y emitirá un recordatorio de voz. Saque la escobilla y limpie las materias extrañas o los pelos enredados en la escobilla.

Limpieza de la escobilla

Después de retirar el depósito de agua limpia, extraiga el rodillo de cepillado, utilice el cepillo de limpieza para cortar y eliminar el pelo enrollado alrededor del rodillo de cepillado, y limpie las materias extrañas adheridas al rodillo de cepillado y al cabezal del suelo, vuelva a instalar el rodillo de cepillado y el depósito de agua limpia (consulte "Limpieza del conjunto del cabezal del suelo" para obtener más detalles).

Indicador de vía de aire bloqueada

Cuando el aspirador está funcionando / modo de autolimpieza, si el paso de aire está bloqueado, la máquina dejará de funcionar y emitirá un recordatorio de voz. Por favor, limpie la posible obstrucción de la ruta de aire del cabezal del suelo y el tanque de agua sucia, compruebe y limpie a su vez antes de continuar trabajando.

Limpieza de la trayectoria del aire

Desmonte el depósito de agua sucia, saque la tapa superior del depósito de agua sucia y el filtro, lave todas las piezas y vuelva a montarlas. Utilice un cepillo para tuberías para limpiar la suciedad, los objetos extraños y el pelo del interior del conducto de aire del cabezal de suelo. y, a continuación, vuelva a cargar el depósito de agua sucia en el conjunto del cabezal de suelo.

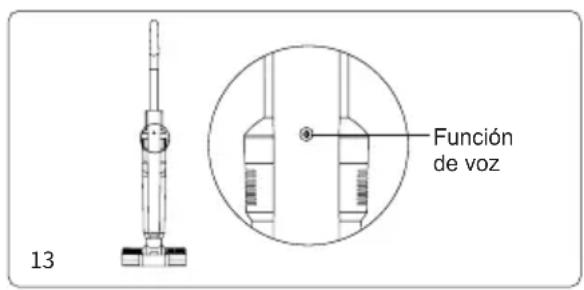

Función de voz

El producto incluye recordatorio de voz de 5 idiomas diferentes: Inglés, alemán, italiano, francés y ruso. La

Tapón de llenado de agua Boca de llenado de agua 12

Función de voz 13

voz de la nueva máquina está activada y en inglés por defecto, pulse el botón de voz para cambiar a otro idioma, mantenga pulsado el botón de voz para desactivar la función de voz; pulse de nuevo el botón de voz para activar la función de voz. (Fig 13)

Indicador de batería baja

1. Cuando el limpiador vertical está funcionando, si la voz recuerda "Batería baja. Por favor, cargue la batería ", Por favor, úselo después de la carga.
2. Cuando el limpiador vertical está funcionando, si la voz recuerda "Batería baja. La máquina se apagará pronto. Por favor, cargue la batería ", la energía está a punto de agotarse, y se apagará automáticamente. Necesita cargar para su uso.
3. La pantalla LED muestra los minutos de trabajo restantes en el modo de trabajo actual. El icono en

14 Limpieza del depósito de agua sucia

Limpieza del cabezal del suelo 15

la esquina superior derecha de la pantalla muestra la energía de la batería izquierda, la cuadrícula completa significa del 75% al 100% de la batería; 3/4 de la cuadrícula significa del 50% al 75% de la batería; 1/2 de la cuadrícula significa del 25% al 50% de la batería; 1/4 de la cuadrícula significa del 1% al 25% de la batería; el espacio en blanco significa que la batería está vacía, y necesita ser cargada antes de su uso.

Limpieza y mantenimiento

Limpieza de depósitos de agua sucia

1. Cuando el depósito de agua sucia esté lleno, el indicador de depósito de agua sucia lleno de la pantalla LED parpadeará y la máquina dejará de funcionar inmediatamente con un recordatorio de voz "Depósito de agua sucia lleno, vacíe el depósito".
2. Después de apagar el aspirador, extraiga el depósito de agua sucia, levante la tapa superior del depósito de agua y extraiga el marco del filtro de espuma, abra la tapa abatible del marco del filtro de espuma y extraiga el filtro de espuma. Vierta el agua sucia y la suciedad del depósito de agua y, a continuación, lave el depósito de agua sucia, la tapa del depósito de agua, el marco del filtro de espuma y el filtro de espuma. (Fig 14)
3. Si hay cuerpos extraños en la tubería del depósito de agua sucia, se puede limpiar con el cepillo de limpieza.
4. Seque las piezas anteriores después del lavado. Y luego volver a montar todas las piezas de nuevo en el tanque de agua sucia.

Nota:

1. Cuando la máquina no está en uso, la tapa superior del tanque de agua sucia debe ser sacado para ventilar para evitar el olor.
2. Cuando la máquina haya terminado de funcionar, se recomienda limpiar inmediatamente el depósito de agua sucia para evitar olores.
3. Después de limpiar la tapa superior del depósito de agua sucia, la chapa metálica de contacto de la tapa superior del depósito de agua sucia debe secarse con un paño antes de su uso.

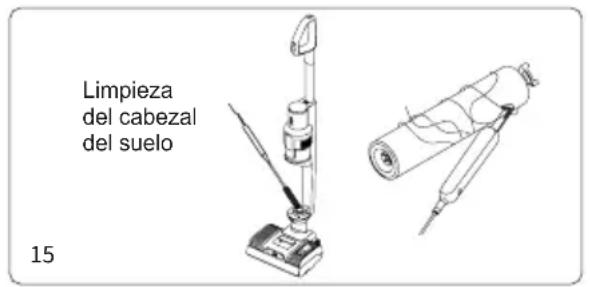

Limpieza del cabezal del suelo

Después de retirar la ventana del cepillo, el cepillo, el depósito de agua limpia y el depósito de agua sucia, introduzca el cepillo de limpieza multifuncional a través del orificio circular situado debajo de la posición de instalación del depósito de agua sucia para eliminar las materias extrañas y las incrustaciones de la tubería, así como los pelos atascados; Utilice el cepillo de limpieza multifuncional para cortar los pelos enredados del cepillo cilíndrico; Limpie la máquina y las partes sucias retiradas con un trapo, y luego vuelva a colocarlo en la máquina por separado (el cepillo cilíndrico también se puede colocar en la caja del cepillo cilíndrico para que se seque); Enjuague la suciedad adherida al cepillo de limpieza multifuncional y colóquelo en la caja delcepillo cilíndrico.(Fig 15)

Nota: No lavar el cabezal del suelo!

Mantenimiento y almacenamiento

1. Apague la máquina antes de limpiarla.
2. Se recomienda limpiar el depósito de agua sucia, el filtro, la escobilla y la ventana de la escobilla después de cada uso. La máquina dejará de funcionar si el agua sucia alcanza la línea MAX, por lo que deberá vaciar el depósito de agua sucia inmediatamente. Cuando el tiempo de uso acumulado del filtro alcance las 30-50 horas (dependiendo del estado del filtro), sustituya el filtro para evitar que afecte al rendimiento de la máquina. El filtro puede adquirirse a través de un distribuidor local.
3. Cuando la máquina esté parada mucho tiempo, colóquela en un lugar fresco y seco, evite la luz solar directa o el ambiente húmedo.
4. Cuando empaquete y guarde la máquina, asegúrese de limpiarla y secar todas las piezas para evitar que se dañe.

Solución de problemas

Problema Posible causa	Solución
No se puede arrancar ni parar durante el uso	Sin batería o con batería baja Recargar y utilizar a tiempo
	El botón de encendido/apagado no está pulsado	Pulsa el botón de encendido/apagado
	Brushroll está enredado Cepillo limpio a tiempo
	Depósito de agua sucia lleno Limpiar el depósito de agua sucia
	Batería mal montada Vuelva a montar la batería
	Entrada de aspiración bloqueada	Limpiar la entrada de aspiración y el filtro
	La batería no está colocada Instale la batería
Succión débil	Entrada de aspiración bloqueada	Limpiar la entrada de aspiración y el filtro
	Sin HEPA montado Montar HEPA
Ruido anormal	Entrada de aspiración bloqueada	Limpiar la entrada de aspiración y el filtro
	Sin HEPA montado Montar HEPA
La boca pulverizadora no pulveriza agua	Depósito de agua limpia vacío Llenar el depósito de agua limpia
	Botón de rociado de agua no pulsado	Pulse el botón de rociado de agua
	El depósito de agua limpia no está bien montado	Volver a montar el depósito de agua limpia
Agua pulverizada fuera de la trayectoria del aire.	El filtro metálico no está montado en el depósito de agua sucia	Montar el filtro metálico en el depósito de agua sucia
	Pliegues de plástico blando bajo el filtro	Vuelva a montar el filtro, el pegamento suave no debe ser doblado
	Filtro HEPA puesto en uso sin secar completamente	Seque el filtro HEPA después de lavarlo antes de utilizarlo

Nota: Si la guía de resolución de problemas anterior no proporciona una solución o la pantalla muestra el código de error F0 a F9, póngase en contacto con el servicio postventa o el distribuidor local para obtener asistencia.

Especificación del producto

Parámetros técnicos

Nombre del producto Aspirador y Lavavajillas sin cable
Modelo HW9 Pro Max
Potencia nominal 460W
Capacidad de la batería 4000mAh
Tiempo de carga 4h±0.5
Entrada nominal 220 - 240V ~ 50/60 Hz
Tensión nominal 21.6V	---

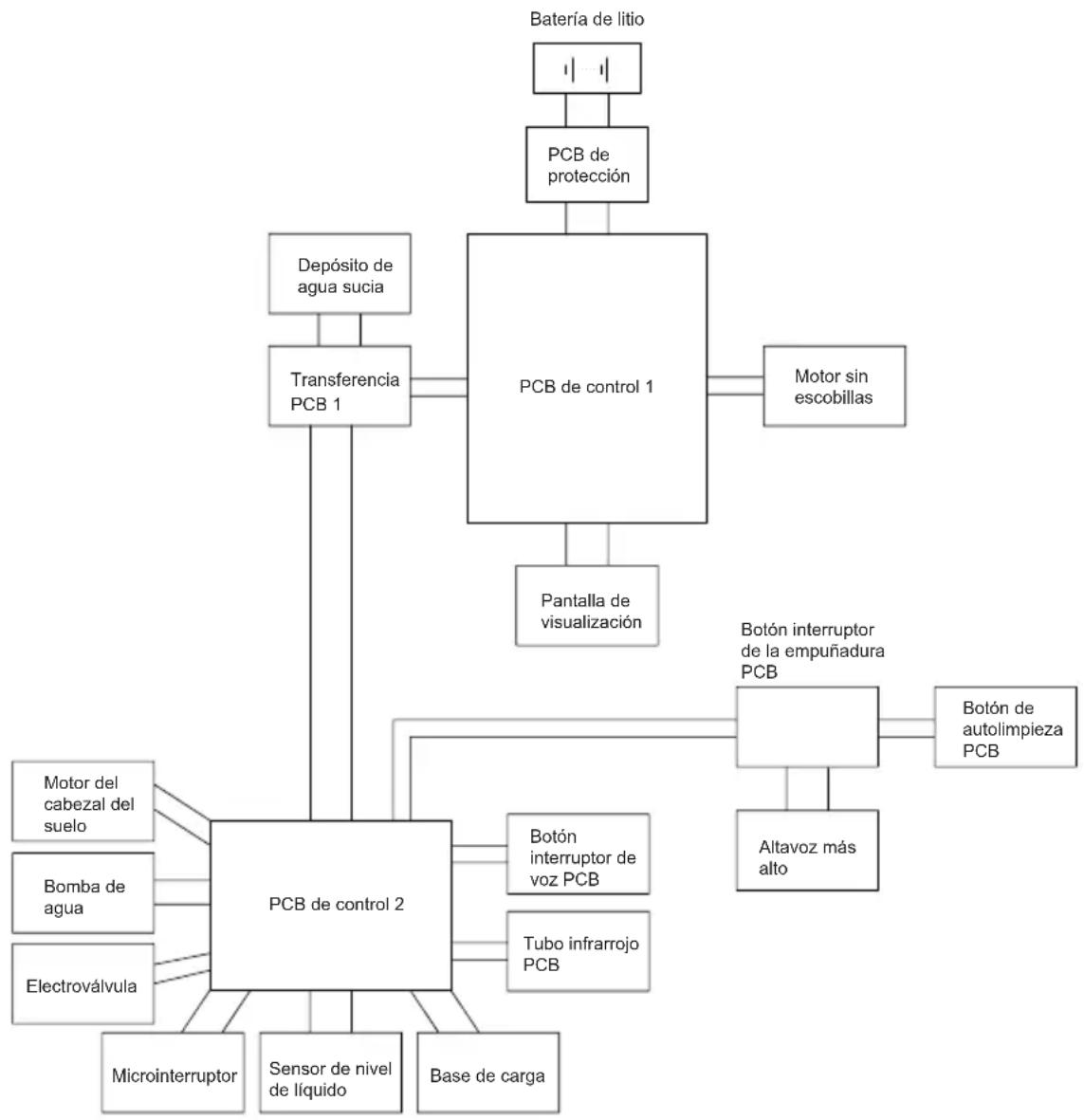

Diagrama del circuito

Información del fabricante

Fabricante	Kingclean Electric Co., Ltd
Dirección	No.1 Calle Xiangyang, Distrito Nuevo Suzhou, Provincia de Jiangsu 215009, China

CE

Desechado

La máquina, los accesorios y el embalaje deben clasificarse para un reciclaje respetuoso con el medio ambiente.

No deseche la máquina en la basura doméstica!

Solo para países de la EC:

De acuerdo con la Guía Europea 2012/19 / UE, las máquinas que ya no son utilizables, y de acuerdo con la Guía Europea 2006/66 / CE, las baterías / paquetes defectuosos o usados, deben recolectarse por separado y desecharse de manera ambientalmente correcta.

Paquetes de baterías / baterías:

Las baterías integradas solo pueden ser retiradas para su eliminación por personal calificado. Abrir la carcasa de la carcasa puede dañar o destruir la máquina.

No deseche los paquetes de baterías / baterías en la basura doméstica, fuego o agua. Los paquetes de baterías / baterías deben, si es posible, descargarse, recolectarse, reciclarse o desecharse de manera respetuosa con el medio ambiente.

iSujeto a cambios sin previo aviso.

Informaciones de garantía

Este producto cuenta con garantia de dos años a partir de la fecha de compra.

Quedan excluidas de la garantía el desgaste normal, el uso comercial, las modificaciones al aparato comprado, las actividades de limpieza, las consecuencias del uso indebido o el daño por parte del comprador o de una tercera persona, el daño que puede atribuirse a circunstancias externas.
