BEDIENUNGSANLEITUNG HW9 Pro Max JIMMY

Wichtige Sicherheitsanweisungen

1. Bevor Sie dieses Produkt verwenden, lesen Sie bitte dieses Handbuch und alle Anweisungen und Warnungen auf dem Produkt. Die Nichtbeachtung der Warnungen und Anweisungen kann zu Stromschlägen, Feuer oder Verletzungen führen.

2.Wenn Sie Elektrogeräte verwenden, sollten Sie immer die grundlegenden Vorsichtsmaßnahmen beachten, um das Risiko von Feuer, Stromschlag und Verletzungen zu verringern.

Warnung

1. Dieses Produkt ist nur für den Hausgebrauch bestimmt.
2. Überprüfen Sie vor dem Anschließen des Produkts an das Netzteil, ob die lokale Spannung mit der auf dem Netzteil angegebenen Spannung übereinstimmt.
3. Überprüfen Sie das Produkt vor dem Gebrauch. Wenn das Produkt oder der Adapter beschädigt ist, verwenden Sie es nicht mehr.
4. Bitte verwenden Sie es ausschließlich gemäß der in diesem Handbuch beschriebenen Methode.
5. Dieses Produkt kann nicht von Kindern, Menschen mit körperlichen, sensorischen oder geistigen Behinderungen oder Menschen ohne einschlägige Erfahrung und Kenntnisse verwendet werden. Es sei denn, es gibt eine Aufsicht oder Anleitung eines Vormunds, um sicherzustellen, dass er dieses Produkt sicher verwenden kann.
6. Verwenden Sie dieses Produkt nicht als Spielzeug. Bitte halten Sie dieses Produkt von Kindern fern, achten Sie auf Kinder, stellen Sie sicher, dass sie nicht mit diesem Produkt als Spielzeug spielen.
7. Berühren Sie den Stecker nicht mit nassen Händen.
8. Achten Sie beim Reinigen der Treppe besonders darauf, dass Sie nicht herunterfallen.
   9.Wenn die Kabel, Stecker, Batterien oder leitenden Teile beschädigt sind, verwenden oder zerlegen oder ersetzen Sie keine Teile selbst. Ihre eigene Demontage und der Austausch von Teilen können einen elektrischen Schlag oder einen Brand verursachen. Jimmy ist dafür nicht verantwortlich. Einmal beschädigt, muss es von Jimmy, dem Vertreter von Jimmy oder einer von Jimmy benannten Person mit entsprechenden Qualifikationen repariert oder ersetzt werden, um Gefahren zu vermeiden.
9. Bitte verwenden Sie das von Jimmy angegebene Ladegerät, um das Produkt aufzuladen.
10. Bitte stellen Sie sicher, dass Sie den von Jimmy angegebenen Akku verwenden: Andere Akkutypen können platzen und Verletzungen oder Produktschäden verursachen.
11. Wenn das Produkt nicht gemäß den Anweisungen betrieben wird, stark getroffen wird, aus großer Höhe fällt, beschädigt ist oder ins Wasser fällt, verwenden Sie das Produkt bitte nicht und wenden Sie sich an Jimmy oder Jimmys Vertreter.
12. Verwenden Sie nur Ersatzteile und von Jimmy angegebene Teile.
13. Ziehen oder belasten Sie das Kabel nicht. Halten Sie die Kabel von erhitzten Oberflächen fern. Lassen Sie das Kabel nicht dort, wo die Tür geschlossen ist, über scharfe Kanten oder Ecken gezogen werden. Das Kabel sollte vom aktiven Bereich ferngehalten werden. Verwenden Sie dieses Produkt nicht gegen das Kabel.
14. Bitte ziehen Sie den Stecker heraus, wenn Sie ihn nicht benutzen oder vor der Wartung.
15. Ziehen Sie das Kabel nicht, tragen Sie das Produkt nicht zusammen mit dem Kabel und verwenden Sie das Kabel nicht als Griff.
16. Dieses Produkt ist ein wiederaufladbares Elektrogerät. Bitte lassen Sie die Maschine nicht ohne Aufsicht alleine laufen.
17. Wenn Sie die Maschine reinigen, reparieren oder längere Zeit nicht benutzen, muss der Akku aus dem Batteriekasten gezogen werden.
18. Vermeiden Sie die Nähe zu Heizgeräten oder die langfristige Sonneneinstrahlung, um zu verhindern, dass sich die Schale aufgrund hoher Temperaturen verformt.
19. Stellen Sie keine Hindernisse am Lufteinlass und -auslass der Maschine auf, um eine Überhitzung der Maschine zu vermeiden.
20. Der Körper und die Bodenbürste werden mit Energie versorgt und können nicht durch Eintauchen in Wasser gereinigt werden.
21. Reinigen oder entfernen Sie die Walzenbürstenabdeckung oder den Walzenbürstenkörper nicht, wenn die Maschine eingeschaltet ist oder läuft, um Verletzungen zu vermeiden.
22. Bitte benutzen Sie das Gerät nicht, um brennende Holzkohle, Zigarettenkippen und andere

wärmeerzeugende Gegenstände zu absorbieren.

1. Bitte benutzen Sie die Maschine nicht, um scharfe Gegenstände wie Glasscherben zu absorbieren.
2. Verwenden Sie die Maschine nicht, um ultrafeine Substanzen wie Kalk, Zement, Kohlenstoffpulver, Gipspulver, Mehl usw.
3. Bitte benutzen Sie die Maschine nicht, um ätzende Flüssigkeiten wie Säure-Base-Reinigungsflüssigkeit, Waschpulver usw.
4. Bitte benutzen Sie die Maschine nicht, um Benzin, Alkohol, Parfüm, Farbe und andere brennbare und explosive Materialien aufzunehmen.
5. Zerlegen und montieren Sie die geschlossene Maschine nicht selbst und versuchen Sie nicht, die Leistung der gesamten Maschine zu verändern. Sie müssen Hilfe vom Hersteller, seiner Wartungsabteilung oder Fachleuten in ähnlichen Abteilungen erhalten, da dies sonst zu Gefahren führen kann.
   29.Wenn Sie dieses Produkt längere Zeit nicht verwenden, sollten Sie die Stromversorgung ausschalten und die Ladestation ausstecken.
6. Die technischen Parameter, die in den Produktanweisungen angegeben sind, werden von Jimmy Labs oder einem bestimmten Testunternehmen eines Drittanbieters bezogen, und das endgültige Interpretationsrecht liegt bei unserem Unternehmen.

Informationen zur Produktverwendung

1. Dieses Produkt eignet sich für harte Böden in Innenräumen, einschließlich Wachsböden, Gummiböden, Fliesenböden, nahtlose Holzböden und Massivholzböden. Wenn Sie dieses Produkt auf einem unebenen Boden verwenden, werden möglicherweise nicht die besten Ergebnisse erzielt.
   2.Wenn der Rückgewinnungstank und der Reinwassertank nicht gemäß den korrekten Anweisungen installiert sind, öffnen Sie sie bitte und verwenden Sie sie.
2. Schütteln Sie nicht auf und ab und schlagen Sie nicht heftig auf die Maschine, um zu verhindern, dass Abwasser in den Motor fließt. Heben oder tragen Sie die Maschine beim Starten nicht auf und ab und kippen Sie die Maschine nicht zur Seite oder legen Sie sie flach auf den Boden, um zu verhindern, dass Abwasser in den Motor fließt.
3. Lassen Sie die Maschine nicht lange laufen, wenn der Lufteinlass durch den Schwimmer blockiert ist, um Beschädigungen zu vermeiden.
4. Reinigen Sie nach dem Gebrauch der Maschine die verschmutzten Teile des Abwassertanks, der Saugdüse und des Luftkanals rechtzeitig und lagern Sie sie an einem belüfteten und trockenen Ort. Feuchte Orte beeinträchtigen die Isolierung und Lebensdauer von Elektrogeräten.

Über Reinigungsflüssigkeit

1. Wenn eine große Menge Reinigungsflüssigkeit in den Motor gelangt, besteht Gefahr.
2. Befolgen Sie die Anweisungen (das Verhältnis von Lösung zu Wasser beträgt 1:50), um die Lösung herzustellen. Es wird empfohlen, die Reinigungsflüssigkeit unseres Unternehmens zu verwenden und keine Reinigungsflüssigkeiten zu verwenden, die Säuren, Alkalilösungen oder umweltschädliche Substanzen enthalten. Verwenden Sie keine Reinigungslösung, die Blasen erzeugt.
3. Verhindern Sie, dass Kinder mit der Reinigungsflüssigkeit in Kontakt kommen. Wenn die Reinigungsflüssigkeit versehentlich in die Augen gelangt, spülen Sie sie rechtzeitig gründlich mit sauberem Wasser aus. Bei versehentlichem Verschlucken sofort einen Arzt aufsuchen.
4. Wenn es um Abwasser und Reinigungsflüssigkeit geht, sollte es gemäß den örtlichen Umweltschutzanforderungen behandelt werden.

Über weggeworfene Batterien

1. Die im Produkt montierte Batterie enthält umweltschädliche Materialien. Vor dem Entsorgen muss der Akku aus dem Gerät entfernt werden.
   2.Wenn Sie den Akku entfernen, schaltet sich das Produkt aus und der Ladestecker wird nicht abgezogen.
2. Bitte entsorgen Sie den weggeworfenen Akku sicher und ordnungsgemäß. Werfen Sie ihn nicht in Feuer, Wasser oder Erde.
3. Wenn die Altbatterie ausläuft und die Haut oder Kleidung kontaminiert, entsorgen Sie sie bitte mit sauberem Wasser und suchen Sie rechtzeitig einen Arzt auf.

Installation des Produkts

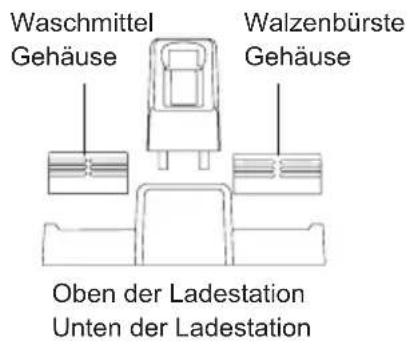

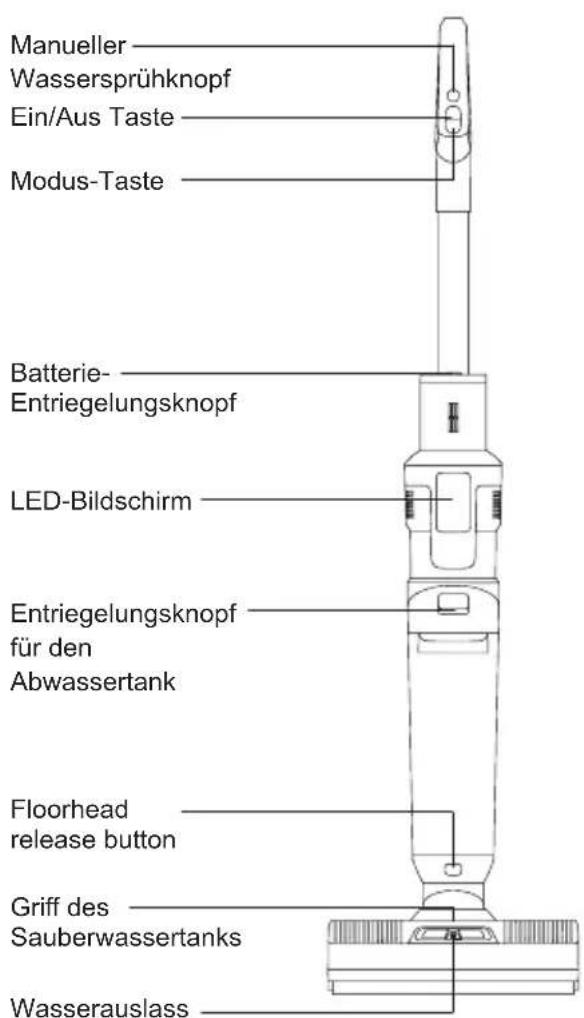

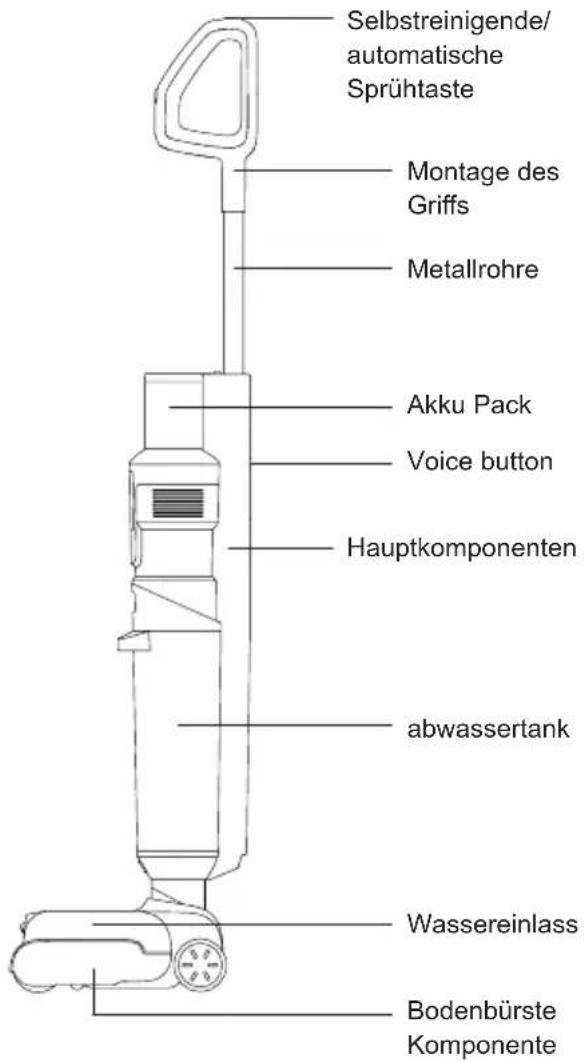

Teile Name

Manueller Wassersprühknopf Ein/Aus Taste Modus-Taste Batterie- Entriegelungsknopf LED-Bildschirm Entriegelungsknopf für den Abwassertank Floorhead release button Griff des Sauberwassertanks Wasserauslass

Selbstreinigende/ automatische Sprühtaste Montage des Griffs Metallrohre Akku Pack Voice button Hauptkomponenten abwassertank Wassereinlass Bodenbürste Komponente

Waschmittel Gehäuse Walzenbürste Gehäuse Oben der Ladestation Unten der Ladestation

Reinigungsbürste

Reinigungslösung

Stromkabel

Packetliste

Griffbaugruppe	Bodenbürste Hauptkörper Abwassertank			Oben desLadekopfes	Ladestation Akkupack
1 1 1 1 1	1 1
WalzenbürsteGehäuse	WaschmittelGehäuse	Reinigungslösung	Reinigungsbürste	Stromkabel	Gebrauchsanweisung
1 1 1 1 1	1

Demontage und Montage des Produkts

Anmerkung: Während der Demontage und Montage des Produkts schalten Sie bitte die Stromversorgung aus.

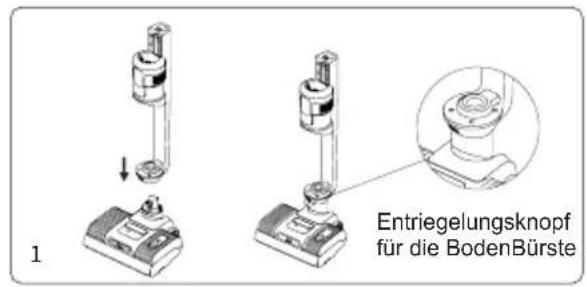

Demontage und Montage der Bodenbürsten Komponente

Um die Bodenbürste Komponente zu installieren, richten Sie zunächst die Unterseite der Hauptkörperbaugruppe am Kopf der Bodenbürsten Komponente aus, setzen Sie sie nach unten auf den Bodenkopf ein und drücken Sie hinein, bis ein "Klick" zu hören ist. Um die Bodenbürste herauszunehmen, stellen Sie das Gerät auf den Boden, halten Sie Bodenbürste mit einer Hand fest und drücken Sie mit der anderen Hand die Entriegelungstaste der Bodenbürsten, heben Sie das Hauptgehäuse an und entfernen Sie die Bodenbürste Komponente. (Abb. 1)

1 Entriegelungsknopf für die BodenBürste

2 Öffnung für Metallrohre

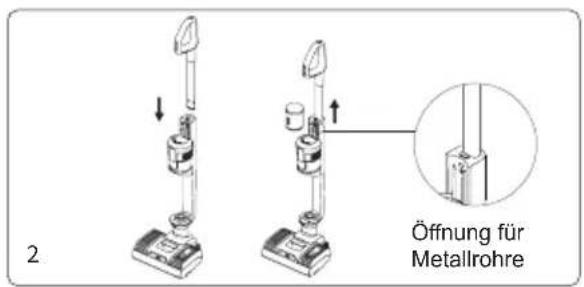

Demontage und Montage der Griffbaugruppe

Stecken Sie das Ende des Metallrohrs senkrecht zur Richtung der gesamten Maschine in den Anschluss der Hauptkomponenten und stellen Sie nach dem Hören des "Klick" sicher, dass das Metallrohr fest und nicht locker ist, dann ist die Installation erfolgreich. Wenn Sie das Metallrohr herausnehmen möchten, nehmen Sie zuerst den Akku aus und verwenden Sie dann ein hartes Werkzeug wie einen Schraubendreher, um das Entriegelungsloch des Metallrohrs einzuführen, und ziehen Sie gleichzeitig das Metallrohr nach oben heraus. (Abb 2)

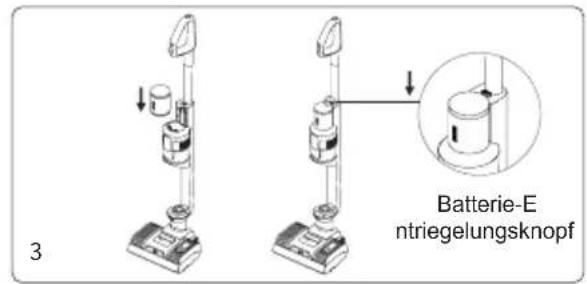

Demontage und Montage des Akkupacks

1. Halten Sie den Akku fest, legen Sie ihn entlang der Schienennut ab und drücken Sie den Akku kräftig nach unten, hören Sie das "Klick", und der Akku ist verriegelt.
2. Drücken Sie die Entriegelungstaste des Akkus und ziehen Sie den Akku in die entgegengesetzte Richtung

nach oben, um den Akku zu entriegeln. (Abb. 3)

Anmerkung: Mit Ausnahme des Austauschs des Akkus muss der Akku nicht häufig herausgenommen werden.

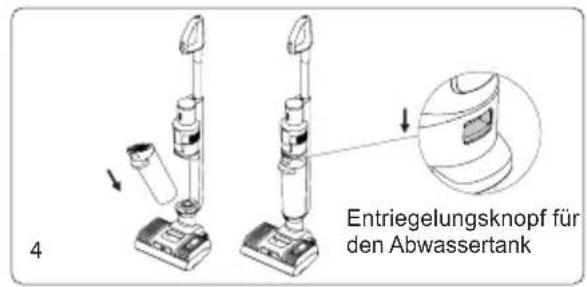

Demontage und Montage des Abwassertanks

Um den Abwassertank zusammenzubauen, setzen Sie den Boden des Abwassertanks in das Hauptgehäuse und schieben Sie den Abwassertank in Richtung des Hauptkörpers, bis ein "Klick" zu hören ist. Um den Abwassertank abzunehmen, halten Sie die Maschine mit einer Hand und den Abwassertank mit der anderen Hand fest, drücken Sie die Entriegelungstaste des Abwassertanks, um den Abwassertank herauszuziehen. (Abb. 4)

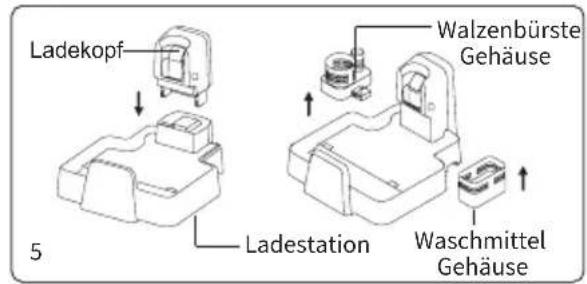

Installation der Ladestation

Drücken Sie die Ladekopfbaugruppe, die Waschmittel Gehäuse und die Walzenbürste Gehäuse entlang der in der Abbildung gezeigten Lage an die Ladestation, und nachdem Sie das "Klick" hören, wird der Haken in das entsprechende Loch eingerastet, und die Installation ist erfolgreich. (Abb. 5)

Platzieren Sie das Gerät an der Ladestation

Die Bodenbürste befindet sich in einer aufrechten Position, halten Sie das Metallrohr mit der Hand, heben Sie das gesamte Gerät an, richten Sie den Ladeschacht am Ende des gesamten Geräts an der Ladebuchse an der Ladestation aus und stellen Sie das gesamte Gerät vorsichtig von oben nach unten in die Ladestation. Halten Sie bei der Verwendung das Metallrohr mit der Hand fest und ziehen Sie das gesamte Gerät direkt von der Ladestation nach oben. (Abb. 6)

Demontage und Montage des Sauberwassertanks

Um den Sauberwassertank abzunehmen, halten Sie den Griff des Sauberwassertanks fest und ziehen Sie den Sauberwassertank heraus. Setzen Sie den Sauberwassertank wieder in die Düse und drücken Sie nach unten, um den Tank einzusetzen.. (Abb. 7)

Demontage und Montage der Rollenbürsten

Um die Bürstenwalzenbaugruppe zu entfernen, entfernen Sie zuerst den Sauberwassertankbaugruppe, halten Sie dann den Bodenkopf mit einer Hand nach unten, drehen Sie mit der anderen Hand die Endkappe der Bürstenwalze nach oben und entfernen Sie die Bürstenrolle nach außen.

3 Batterie-E ntriegelungsknopf

4 Entriegelungsknopf für den Abwassertank

Ladekopf Walzenbürste Gehäuse 5 Ladestation Waschmittel Gehäuse

Wenn Sie die Rollenbürstenbaugruppe installieren, richten Sie zuerst das andere Ende der Bürstenrolle an der Verzahnung aus, drehen Sie die Bürstenrolle zum Ende und drücken Sie dann die Bürstenrolle nach innen, drehen Sie die Bürstenrollenendabdeckung nach unten und installieren Sie sie, richten Sie die Bürstenwalzenkappe an der Oberseite des Bodenkopfes aus. (Abb. 8)

Verwendung des Produkts

Anmerkung: Bitte prüfen Sie vor dem Gebrauch, ob das Gerät Strom hat, wenn kein Strom vorhanden ist, laden Sie es bitte rechtzeitig auf und verwenden Sie es erneut, nachdem es vollständig aufgeladen ist.

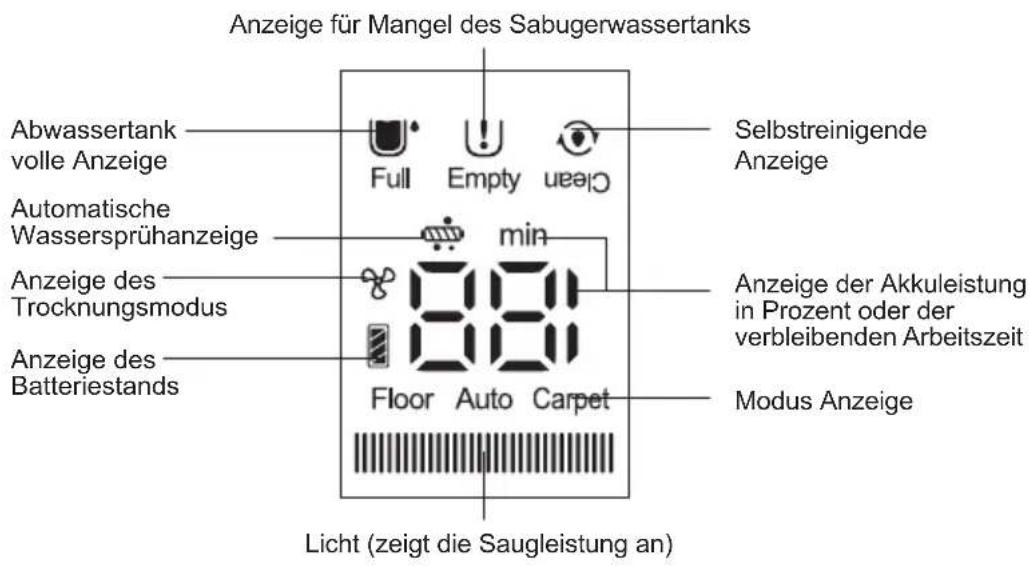

LED-Bildschirm und Anleitung

Anzeige für Mangel des Sabugerwassertanks Abwassertank volle Anzeige Automatische Wassersprühanzeige Anzeige des Trocknungsmodus Anzeige des Batteriestands Selbstreinigende Anzeige min 800 Floor Auto Carpet Anzeige der Akkuleistung in Prozent oder der verbleibenden Arbeitszeit Modus Anzeige Licht (zeigt die Saugleistung an)

Funktion der Maschine

Treten Sie mit dem Fuß auf die Bürste und ziehen Sie den Griff zurück. und drücken Sie den Griff zurück, um das Hauptgehäuse in den Kippzustand zu versetzen, drücken Sie die Ein/Aus Taste, standardmäßig im Auto-Modus, drücken Sie die Modus-Taste, um zwischen Bodenmodus, Teppichmodus und Auto-Modus zu wechseln, begleitet von englischer Spracherinnerung. Drücken Sie die Ein/Aus Taste erneut, die Stimme erinnert an "Maschine schaltet sich aus", der Hauptmotor läuft 2 Sekunden lang und dann hört die Maschine auf zu arbeiten. (Abb. 9)

Anmerkung:

1. Wenn Sie Teppiche reinigen, reinigen Sie bitte zuerst die Bodenbürste (siehe "Reinigung und Wartung, Bodenkopfreinigung" für Details) und schlagen Sie vor, auf eine Teppichbürste umzusteigen

9 40 min Auto 38 min Floor 20 min Carpet 10-1 10-2 Selbstreinigend/ Automatische Wasserstrahltaste

(Teppichbürste kann bei JIMMY-Händlern erworben werden).

1. Halten Sie im Teppichmodus die Modustaste 5 Sekunden lang gedrückt, das Produkt arbeitet mit maximaler Leistung und bietet eine stärkere Reinigungsleistung.
2. Wenn die Akkuleistung weniger als 20 % beträgt, kann nicht in den Teppichmodus gewechselt werden.

Im Auto-Modus ändert sich die Maschinenleistung automatisch, je nachdem, wie viel Schmutzwasser oder Staub erkannt wird. Und die LED-Lichtfarbe ändert sich entsprechend. Je mehr Schmutzwasser oder Staub erkannt wird, desto mehr rote Lichter gibt es. Und je weniger Schmutzwasser oder Staub erkannt wird, desto mehr blaue Lichter.

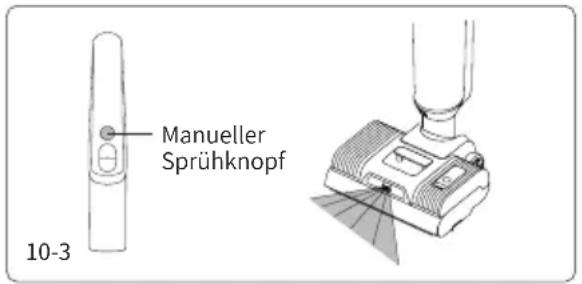

Manueller Sprühknopf 10-3

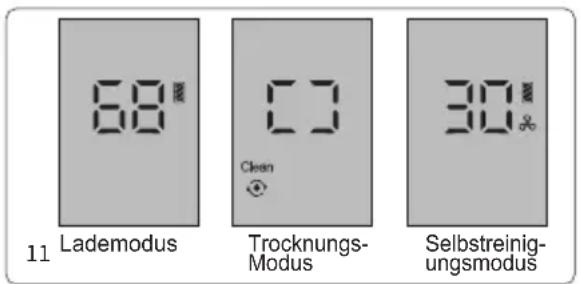

11 Lademodus 20 Clean 30% Trocknungs- Modus Selbstreinig- ungsmodus

Wassersprühfunktion

Wenn der Schiebstaubsauger funktioniert, drücken Sie die Wassersprühtaste, die automatische Wassersprühfunktion ist standardmäßig geöffnet. Der LED-Bildschirm zeigt die automatische Sprühanzeige an und sauberes Wasser wird automatisch auf die Bürstenrolle gesprüht. (Abb. 10-1). Um die automatische Wassersprühfunktion auszuschalten, halten Sie die Selbstreinigungstaste länger als 3 Sekunden gedrückt, wenn das Produkt eingeschaltet ist. Um die automatische Wassersprühfunktion wieder einzuschalten, halten Sie die Selbstreinigungstaste länger als 3 Sekunden gedrückt, wenn das Produkt eingeschaltet ist. (Abb. 10-2)

Wenn der Boden stark verschmutzt ist, können Sie mehr Wasser auf den Boden sprühen, indem Sie die manuelle Wassersprühfunktion verwenden, um den Bodenreinigungseffekt zu verbessern. Drücken Sie bei eingeschaltetem Gerät die manuelle Wassersprühtaste, sprühen Sie mit dem Mund fächerförmiges Wasser; Lassen Sie die Wassersprühtaste los, um das Sprühen von Wasser zu beenden. Die manuelle Wassersprühfunktion kann aktiviert werden, unabhängig davon, ob die automatische Wassersprühfunktion ein oder ausgeschaltet ist. (Abb. 10-3)

Halten Sie die Selbstreinigungstaste 3 Sekunden lang gedrückt, um die automatische Wassersprühfunktion der Bürstenwalze ein oder auszuschalten.

Anmerkung:

1. Die manuelle Wassersprühtaste kann nicht gleichzeitig mit der Umschalttaste oder der Geschwindigkeitskontrolltaste verwendet werden.
2. Es wird empfohlen, den Teppichmodus zu verwenden, um zu arbeiten, wenn die Umgebung stark verschmutzt ist oder viele Wasserflecken vorhanden sind.
3. Achten Sie beim Reinigen von Teppichen darauf, die automatische Wassersprühfunktion auszuschalten.
4. Bitte verwenden Sie dieses Produkt mit einer schaumarmen Reinigungslösung zum Reinigen, geben Sie die leicht schäumende Reinigungslösung nicht zur Verwendung in den Reinwassertank, da sie sonst während des Gebrauchs mehr Schaum erzeugt, der in die Maschine eindringen und eine Gefahr darstellen kann.

Maschine aufladen

Schließen Sie das Stromkabel an die Stromversorgung an, legen Sie den Staubsauger in die Ladestation und wechseln Sie in den Lademodus. Das Display schaltet sich aus, wenn es vollständig aufgeladen ist. (Abb. 11) Anmerkung:

1. Bevor Sie es zum ersten Mal verwenden, laden Sie bitte zuerst den Akku vollständig auf, und bevor Sie ihn zum zweiten Mal aufladen, leeren Sie bitte den Akku, um die Lebensdauer des Akkus zu gewährleisten.
2. Wenn das Produkt längere Zeit nicht verwendet wird, muss das Produkt etwa alle drei Monate aufgeladen werden. (Achten Sie darauf, das Kabel dieses Produkts zum Aufladen zu verwenden)
3. Wenn der Ladevorgang nicht durchgeführt wird, ziehen Sie das Stromkabel aus der Steckdose, um die Gefahr einer versehentlichen Kollision zu vermeiden..

Funktion für heiße Trocknung

Im Lademodus drücken Sie die Modus-Taste, um in den Modus für heiße Trocknung zu gelangen. Heiße Luft wird den gesamten Luftkanal, einschließlich der Bürstenrolle, des Staubbehälters und des Schmutzwassertanks, etwa 0,5 Stunden lang trocknen, um anschließend nur die Bürstenrolle für weitere 2,5 Stunden zu trocknen. Während der ersten 0,5 Stunden Trocknung des gesamten Luftwegs ist der Staubsaugermotor in Betrieb, um heiße Luft durch den gesamten Luftweg zu leiten.(Abb. 11)

Um die Trocknung des Luftkanals zu stoppen und nur die Trocknung der Bürstenrolle für den leisen Trocknungsmodus beizubehalten, drücken Sie die Ein/Aus-Taste. Der Staubsaugermotor wird in diesem Modus nicht arbeiten.

Um die Funktion für heiße Lufttrocknung ein- und auszuschalten, drücken Sie die Modus-Taste.

Walzenbürste, Rohr-Selbstreinigungsfunktion

Drücken Sie im Lademodus die Selbstreinigungstaste, um in den Reinigungsmodus zu wechseln (Abb 11), und nach Abschluss der Selbstreinigung wechselt das Gerät automatisch in den Heißtrocknungsmodus der Bürstenwalze. Der Selbstreinigungsprozess kann im Voraus durch Drücken der Ein /Aus Taste oder der Modustaste gestoppt werden, und das Produkt kehrt in den Lademodus zurück. Der Lüfter wird mit einer Verzögerung von 3 Minuten ausgeschaltet.

Anmerkung:

1. Der Selbstreinigungsmodus dient nur zum Reinigen des Bodenkopfluftwegs und der Hartbodenbürstenrolle.

2. Bevor Sie den Reinigungsmodus einschalten, entleeren Sie bitte das Schmutzwasser im Schmutzwassertank, überprüfen Sie, ob das Gerät fest auf der Ladestation steht, das Netzkabel in die Steckdose eingesteckt ist, das Netzkabel an die Ladestation angeschlossen ist und der Sauberwassertank mindestens 1/2 des Wassers zurückhält. Reinigen Sie nach Abschluss der Selbstreinigung den Schmutzwassertank erneut.

3. Wenn der Akku weniger oder gleich 10 % Leistung hat, kann der Selbstreinigungsmodus nicht eingeschaltet werden, und er kann nach dem Aufladen für einen bestimmten Zeitraum normal eingeschaltet werden.

Anzeige für Mangel des Sauberwassertanks

1. Wenn Sie die Wassersprühfunktion verwenden und die Anzeige "lauf dem Bildschirm erscheint und die Stimme meldet "Kein sauberes Wasser, Wasser einfüllen", schalten Sie das Gerät aus und füllen Sie Wasser in den Sauberwassertank.

2. Wenn Sie den Selbstreinigungsmodus verwenden und feststellen, dass sich kein Wasser im Sauberwassertank befindet, erscheint die Anzeige "ü" auf dem Bildschirm und die Selbstreinigung der Rollenbürsten wird gestoppt. Die Stimme meldet "Kein sauberes Wasser, bitte Wasser einfüllen". Um mit der Selbstreinigung fortzufahren, füllen Sie bitte Wasser in den Sauberwassertank, leeren Sie den Schmutzwassertank und starten Sie dann den Selbstreinigungsmodus erneut.

Sauberwassertank auffüllen

Füllen Sie den Sauberwassertank auf: Entfernen Sie den Sauberwassertank und heben Sie den Wassereinfüllstopfen des Sauberwassertanks an oder öffnen Sie direkt den Wassereinfüllstopfen des Sauberwassertank, legen Sie das Wassereinlassloch frei, gießen Sie sauberes Wasser und Reinigungslösung hinein und drücken Sie den Wassereinfüllstopfen nach unten, um ihn bis zum Ende zu installieren. und setzen Sie es wieder in den Sauberwassertank ein. (Abb. 12)

Anmerkung:

Wenn Sie sauberes Wasser hinzufügen, können Sie die mitgelieferte Reinigungslösung im Verhältnis von etwa einem Kronkorken zu einem vollen Tank sauberen Wassers hinzufügen.

Wassereinlass Wassereinfülls

Abwassertank volle Anzeige

1. Wenn der aufrechte Staubsauger erkennt, dass der Abwassertank voll ist, erscheint die Anzeige "☐" auf dem Bildschirm, das Gerät hört auf zu arbeiten und gibt eine Spracherinnerung aus. Bitte reinigen Sie den vollen Abwassertank und setzen Sie ihn wieder ein.
2. Wenn erkannt wird, dass der Abwassertank im Selbstreinigungsmodus voll ist, erscheint die Anzeige " auf dem Bildschirm, das Gerät hört auf zu arbeiten und gibt eine Spracherinnerung aus. Bitte reinigen Sie den vollen Abwassertank und setzen Sie ihn innerhalb von 5 Minuten wieder ein, damit die Selbstreinigung fortgesetzt wird.

Reinigung des Abwassertanks

Nehmen Sie die obere Abdeckung des Abwassertanks und den Filterrahmen heraus, lassen Sie das Schmutzwasser ab, montieren Sie den Abwassertank nach dem Waschen und setzen Sie ihn wieder auf den Bodenkopf (siehe "Reinigung des Abwassertanks" für Details).

Indikator für Rollenbürsten stecken geblieben

Wenn sich der Reiniger im Arbeits oder Reinigungsmodus befindet und die Rollenbürste feststeckt, stoppt die Maschine und gibt eine Spracherinnerung aus. Bitte nehmen Sie die Rollenbürste heraus, entfernen Sie die Fremdkörper oder verwickelten Haare auf der Rollenbürste.

Reinigung der Rollenbürsten

Nachdem Sie den Sauberwassertank entfernt haben, ziehen Sie die RolleBürste heraus, verwenden Sie die Reinigungsbürste, um die Haare, die um die Bürstenrolle gewickelt sind, abzuschneiden und zu entfernen, und reinigen Sie die Fremdkörper, die an der RolleBürste und dem Bodenkopf befestigt sind. Setzen Sie die RolleBürste und den Sauberwassertank wieder ein (siehe "Reinigung der Bodenbürsten Komponente" für Details).

Warnung bei verstopftem Luftweg

Wenn sich der Staubsauger im Selbstreinigungsmodus befindet und der Luftweg blockiert ist, hört das Gerät auf zu arbeiten und gibt eine Spracherinnerung aus. Bitte reinigen Sie die mögliche Verstopfung des Bodenkopfluftwegs und des Abwassertanks, überprüfen und reinigen Sie nacheinander, bevor Sie mit der Arbeit fortfahren.

Reinigung des Luftwegs

Den Abwassertank demontieren, die obere Abdeckung und den Filter des Abwassertanks herausnehmen, alle Teile waschen und wieder zusammenbauen. Verwenden Sie eine Pfeifenbürste, um Schmutz, Fremdkörper und Haare im Luftweg des Bodens zu reinigen. und laden Sie dann den Abwassertank wieder in die Bodenkopfbaugruppe.

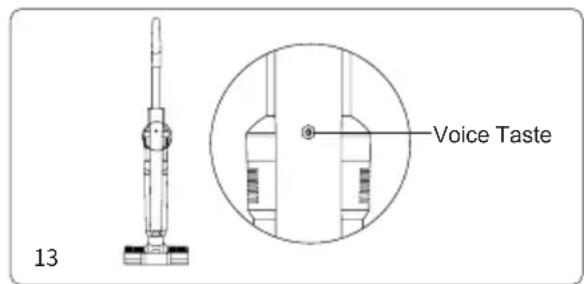

Sprachfunktionen

Das Produkt enthält Englisch, Deutsch, Italienisch, Französisch, Russisch fünf Spracherinnerungen, die neue Standardstimme des Geräts Englischstimme eingeschaltet, drücken Sie die

Sprachtaste, um zu anderen Sprachsprachen zu wechseln, halten Sie die Sprachtaste länger als 3 Sekunden gedrückt, um die Sprachfunktion auszuschalten; Drücken Sie die Sprachtaste erneut, um die Sprachfunktion wieder einzuschalten. (Abb. 13)

Anzeige für niedrigen Batteriestand

1. Wenn der Schiebstaubsauger arbeitet und die Stimme

Voice Taste 13

daran erinnert, dass die Batterie schwach ist. Bitte laden Sie den Akku auf, bevor Sie ihn verwenden.

1. Wenn der Schiebstaubsauger arbeitet und die Stimme daran erinnert, dass die Batterie schwach ist. Die Maschine wird in Kürze abgeschaltet. Bitte laden Sie den Akku auf. Zu diesem Zeitpunkt ist der Akku kurz davor, leer zu sein. Wenn Sie es weiterhin verwenden, schaltet es sich automatisch ab und muss vor der Verwendung aufgeladen werden.
2. Bei Verwendung des Staubsaugers zeigt der LED-Bildschirm die verbleibenden Arbeitsminuten im aktuellen Arbeitsmodus an. Das Symbol in der oberen rechten Ecke des Bildschirms zeigt die linke Akkuleistung an, volles Raster bedeutet 75 % bis 100 % Akku; 3/4-Raster bedeutet zu 50% bis 75% Batterie; 1/2 Gitter bedeutet 25 % bis 50 % Batterie; 1/4-Raster bedeutet 1 % bis 25 % der Batterie; Der Rohling bedeutet, dass der Akku leer ist und vor der Verwendung aufgeladen werden muss.

Reinigung und Wartung

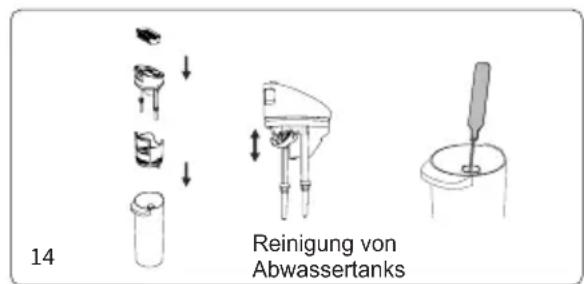

Reinigung von Abwassertanks

1. Wenn der Abwassertank mit Abwasser gefüllt ist, ist die Kontrollleuchte auf dem Bildschirm voll, die gesamte Maschine funktioniert nicht mehr und die Sprachansage "Der Abwassertank ist voll, bitte reinigen Sie den Abwassertank" erinnert den Benutzer daran, den Abwassertank so schnell wie möglich zu reinigen.
2. Entfernen Sie nach dem Ausschalten des Staubsaugers den Schmutzwassertank, heben Sie die obere Abdeckung des Wassertanks an und entfernen Sie den Schaumstofffilterrahmen davon, öffnen Sie die Klappabdeckung des Schaumstofffilterrahmens und nehmen Sie den Schaumstofffilter heraus. Schütten Sie Schmutzwasser und Schmutz in den Wassertank und waschen Sie dann den Schmutzwassertank, die Wassertankabdeckung, den Schaumstofffilterrahmen und den Schaumfilter. (Abb. 14)
3. Wenn Sie hartnäckige Flecken an der Innenwand des Abwassers finden, reinigen Sie diese bitte direkt mit einer Reinigungsbürste.
4. Nach dem Spülen müssen die oben genannten Teile getrocknet und dann in den Abwassertank gelegt werden, und dann wird der Abwassertank in die gesamte Maschine geladen, und wenn Sie das "Klick" hören, wird er an Ort und Stelle installiert und Sie können ihn weiter starten.

Anmerkung:

1. Wenn die Maschine nicht in Gebrauch ist, sollte die obere Abdeckung des Schmutzwassertanks zum Lüften herausgenommen werden, um Gerüche zu vermeiden.
2. Nachdem die Maschine ihre Arbeit beendet hat, wird empfohlen, den Schmutzwassertank sofort zu reinigen, um Gerüche zu vermeiden.
3. Nach der Reinigung des oberen Deckels des Schmutzwassertanks muss das Metallkontaktblech am oberen Deckel des Schmutzwassertanks vor dem Gebrauch trocken gewischt werden.

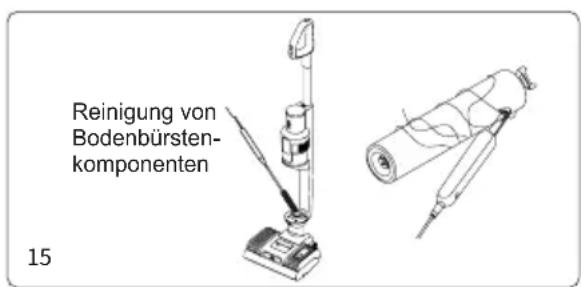

Reinigung von Bodenbürstenkomponenten

Nachdem Sie das Bürstenrollenfenster, die Bürstenrolle, den Reinwassertank und den Schmutzwassertank entfernt haben, führen Sie die multifunktionale Reinigungsbürste durch das kreisförmige Loch unter der Einbauposition des Schmutzwassertanks ein, um Fremdkörper und Schuppen im Rohr sowie die verstopften Haare zu entfernen. Verwenden Sie die multifunktionale Reinigungsbürste, um die verfilzten Haare auf der Bürstenrolle abzuschneiden. Wischen Sie die Maschine und die entfernten schmutzigen Teile mit einem Lappen ab und legen Sie ihn dann separat wieder auf die Maschine (die Bürstenrolle kann auch zum Trocknen in die Bürstenwalzenbox gelegt werden). Spülen Sie den an der Multifunktions Reinigungsbürste befestigten Schmutz ab und legen Sie ihn in die Bürstenrollenbox. (Abb. 15)

Anmerkung: Bodenbürsten nicht waschen.

14 Reinigung von Abwassertanks

Reinigung von Bodenbürsten- komponenten 15

Tägliche Wartung und Lagerung

1. Bitte schalten Sie das Gerät vor der Reinigung aus.
2. Es wird empfohlen, den Abwassertank, den Filter, die Rollenbürsten und das Rollenbürstefenster nach jedem Gebrauch zu reinigen. Die Maschine hört auf zu arbeiten, wenn das Abwasser die MAX-Leitung erreicht. Bitte entleeren Sie den Abwassertank sofort. Nachdem die kumulierte Nutzungsdauer des Filters 30-50 Stunden erreicht hat (je nach Filterstatus), tauschen Sie den Filter aus, um eine Beeinträchtigung der Maschinenleistung zu vermeiden. Der Filter kann bei einem Händler vor Ort gekauft werden.
3. Wenn das Gerät längere Zeit nicht verwendet wird, bewahren Sie das Gerät bitte an einem kühlen und trockenen Ort auf und stellen Sie es niemals in direktes Sonnenlicht oder eine feuchte Umgebung.
4. Wenn Sie das Gerät in einem Karton aufbewahren müssen, reinigen Sie das Gerät und trocknen Sie die Teile, um Schäden an der Maschine zu vermeiden.

Kapitel 6 Fehlersuche

Bitte überprüfen Sie die folgenden Punkte, bevor Sie sich an den Kundendienst wenden.

Fehler Verursachen Lösung
Kann während des Gebrauchs nicht gestartet oder gestoppt werden	Das Produkt hat keinen Strom mehr oder nur noch wenig Strom	rechtzeitig aufladen
	Die Umschalttaste wird nicht gedrückt Die Umschalttaste drücken
	Der Walzenbürstenkörper hat sich stark in Haaren verheddert	Bürstenkörper rechtzeitig reinigen
	Das Abwasser im Abwassertank erreicht die höchste Wassermarke	Abwassertank reinigen
	Der Akku ist nicht am Platz Akkupack installieren
	Verstopfte Luftkanäle Luftkanäle und Filter reinigen
	Der Akku ist nicht an Ort und Stelle installiert	Akkupack installieren
Geringe Saugleistung	Der Akku ist nicht an Ort und Stelle installiert	Akkupack installieren
	Kein HEPA installiert HEPA installieren
Die ganze Maschine klingt anders	Verstopfte Luftkanäle Luftkanäle und Filter reinigen
	Kein HEPA installiert HEPA installieren
Der Auslauf kommt nicht aus dem Wasser	Es fehlt Wasser im Sauberwassertank	Wasser füllen
	Wassersprühknopf nicht gedrückt Wassersprühknopf drücken
	Der Sauberwassertank ist nicht montiert	Sauberwassertank installieren
Wasser wird am Luftauslass versprüht	Kein Filter im Abwassertank Filter im Abwassertank installieren
	Weicher Gummi unter dem Sieb gefaltet	Den Filter wieder einsetzen, der weiche Kleber darf nicht gefaltet werden
	HEPA onhe Trocknung HEPA trocknen

Anmerkung: Wenn die obige Anleitung zur Fehlerbehebung keine Lösung bietet oder auf dem Bildschirm der Fehlercode F0 bis F9 angezeigt wird, bitte wenden Sie sich an den Kundendienst oder an lokale Vertreter, um sich beraten zu lassen.

Produktspezifikationen

Technische Parameter

Produktname Kabelloser Staubsauger & Waschmaschine
Produkmodell HW9 Pro Max
Nennleistung 460W
Batteriekapazität 4000mAh
Ladezeit 4h±0.5
Nennleistung 220 - 240V ~ 50/60 Hz
Nennspannung 21.6V	---

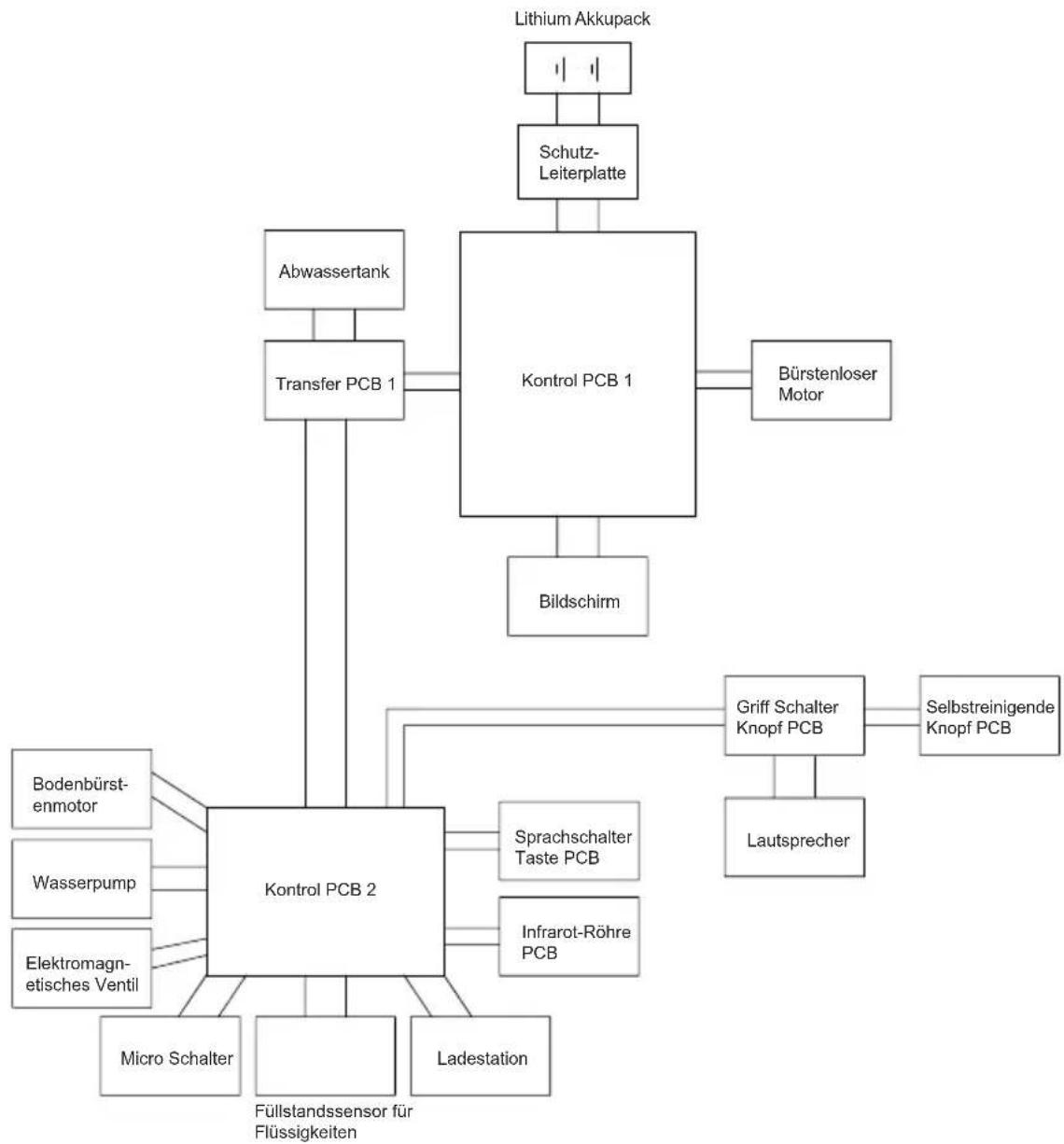

Schaltplan

Herstellerinformationen

Hersteller	Kingclean Electric Co., Ltd
Adresse	No.1 Straße Xiangyang, Bezirk New Suzhou, Provinz Jiangsu 215009, China

CE

Entsorgung

Maschine, Zubehöre und Verpackung sollten auf umweltfreundliche Weise recycelt werden.

Bitte entsorgen Sie diese Maschine nicht im Hausmüll!

Nur für EU-Länder:

Gemäß der EU-Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Gerät und gemäß EU-Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und auf umweltfreundliche Weise entsorgt werden.

Akkupakete/Akkus:

Entnahme von integrierten Akkus für Entsorgung darf nur von qualifiziertem Personal durchgeführt werden. Öffnen der Gehäuseschale kann die Maschine beschädigen oder zerstören.

Bitte entsorgen Sie die Akkupakete/Akkus nicht im Hausmüll, Feuer oder Wasser! Die Akkus sollten möglicherweise entlädt, versammelt, recycelt werden oder auf umweltfreundliche Weise entsorgt werden.

Änderungen vorbehalten.

Garantie

Dieses Produkt genießt eine Zwei Jahre Garantie für die Maschine ab Kaufdatum.

Von der Garantie sind ausgenommen: normale Abnutzung, kommerzielle Nutzung, Änderungen an dem gekauften Apparat, Reinigung, Konsequenzen von unsachgemäßen Verwendungen oder Schäden vom Käufer oder dritte Partei, und die sich auf äußerer Umstände beziehbare.
