РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HW9 Pro Max JIMMY

Требования по технике безопасности

1. Перед использованием данного продукта, пожалуйста, ознакомьтесь со всеми инструкциями и предупреждениями. Несоблюдение предупреждений и инструкций может привести к поражению электрическим током, пожару или травмам.
2. При использовании электроприборов всегда следует соблюдать основные меры предосторожности, чтобы снизить риск пожара, поражения электрическим током и травм.

Внимание!

1. Данное устройство предназначено только для бытового использования.
2. Перед включением устройства, убедитесь, что напряжение источника питания соответствует параметрам, указанным на адаптере питания.
3. Перед использованием обязательно проверьте прибор. Если устройство или адаптер повреждены, не используйте их.
4. Используйте в строгом соответствии с данной инструкцией.
5. Данный прибор не предназначен для использования детьми, лицами с ограниченными физическими, сенсорными или психическими способностями, а также лицами с недостаточным опытом и/или знаниями, за исключением случаев, когда устройство используется указанными лицами под наблюдением или руководством ответственного за их безопасность (при том, что им была разъяснена инструкция по использованию прибора и правила безопасности).
6. Не используйте данное устройство в качестве игрушки. Храните его в недоступном для детей месте. Пожалуйста, присматривайте за детьми и удостоверьтесь, что они не используют данное устройство в качестве игрушки.
7. Не касайтесь вилки мокрыми руками.
8. Будьте особенно осторожны при уборке лестницы, чтобы не упасть.
9. Если кабель, вилка, батарея или токопроводящие детали повреждены, не используйте их, а также не разбирайте и не заменяйте детали самостоятельно. Самостоятельная разборка и замена деталей может привести к поражению электрическим током или пожару, и компания JIMMY не несет за это ответственности. Во избежание опасностей, в случае повреждения ремонт или замена оборудования должны быть произведены представителями компании JIMMY, дистрибьютором JIMMY или лицом с соответствующей квалификацией, сертифицированным компанией JIMMY.
10. Для зарядки можно использовать только зарядное устройство, указанное JIMMY.
11. Можно использовать только аккумуляторную батарею, указанную JIMMY: использование любой другой аккумуляторной батареи может привести к взрыву, травмам или повреждению устройства.
12. Если продукт не работает согласно данной инструкции, подвергся сильному удару, упал с высоты, поврежден или упал в воду, пожалуйста, не используйте его и обратитесь в компанию JIMMY или к её дистрибьютору.
13. Можно использовать только запчасти и детали, предлагаемые JIMMY.
14. Не тяните и не пережимайте кабель. Держите его подальше от нагретых поверхностей. Не помещайте кабель в щели под закрытыми дверьми, не протягивайте его через острые края или углы. Размещайте кабель вне зон передвижения. Не используйте пылесос, когда кабель находится под устройством.
15. Пожалуйста, выньте вилку из розетки перед починкой устройства, или когда устройство не используется.
16. Нельзя тянуть за провод или перемещать устройство за провод, также нельзя использовать провод в качестве ручки.
17. Данный продукт представляет собой перезаряжаемый электрический прибор. Не позволяйте устройству работать без присмотра.
18. При очистке, ремонте или длительном неиспользовании устройства аккумуляторную батарею необходимо вынуть из аккумуляторного отсека.
19. Не подносите устройство к нагревательным приборам и не подвергайте его длительному воздействию солнечных лучей, во избежание деформации корпуса из-за высокой температуры.

20. Не помещайте предметы, препятствующие свободному прохождению воздуха, у всасывающих или выпускных отверстий, во избежание перегрева устройства.
    21.Корпус устройства и щетка для полов содержат электрические компоненты, поэтому их нельзя мыть в воде.

21. Нельзя очищать роликовую щетку, вынимать её или снимать с неё крышку, когда устройство включено или работает, во избежание травм.

22. Не используйте устройство для всасывания горящих предметов, таких как тлеющие угли, окурки и т.д.
23. Не используйте устройство для всасывания острых предметов, таких как битое стекло.
24. Не используйте устройство для всасывания строительной пыли и мелкодисперсных фракций, таких как известь, цемент, угольный и гипсовый порошок, мука и т.д.
25. Не используйте устройство для всасывания химически агрессивных и коррозионных веществ, таких как кислотные и щелочные чистящие средства, стиральный порошок и т.д.
26. Не используйте устройство для всасывания легковоспламеняющихся и взрывоопасных субстанций, таких как бензин, спирт, духи, краска, лак и т.д.
27. Не разбирайте закрытое устройство самостоятельно и не пытайтесь изменить производительность устройства. Обратитесь за помощью к специалистам производителя, в его сервисный центр или аналогичные отделы, во избежание опасных ситуаций.
28. Если устройство не используется в течение длительного времени, следует выключить питание и вынуть вилку из розетки.
29. Технические параметры, отраженные в инструкции по эксплуатации данного устройства, получены лабораторией JIMMY или утверждены испытательной компанией, и право на их окончательную интерпретацию принадлежит компании JIMMY.
30. Не используйте и не храните пылесос при экстремальных неблагоприятных условиях, например, при экстремальной температуре. Рекомендуется использовать пылесос в помещении при температуре от 5 °C до 40 °C. Храните устройство в сухом месте и не допускайте попадания прямых солнечных лучей.
31. Транспортируйте устройство только в его оригинальной упаковке.
32. Не транспортируйте устройство при температуре выше 50°C или ниже 0°C.

Об использовании продукта

1. Устройство подходит для твердых полов в помещениях, включая вощные полы, резиновые полы, плитку, паркет с защитным покрытием, полы из массива и другие плоские поверхности. Использование устройства на неровных полах может не дать наилучшие результаты.
2. Не включайте устройство, пока резервуары для грязной и чистой воды не будут установлены на место в соответствии с инструкцией.
3. Не трясите устройство вверх и вниз, и избегайте резких толчков пылесоса, чтобы грязная вода не попала в двигатель; после запуска не перемещайте устройство вверх и вниз, а также не наклоняйте его в стороны и не кладите на пол, чтобы грязная вода не попала в двигатель.
4. Во избежание повреждений, не позволяйте устройству работать в течение длительного времени, когда всасывающее отверстие заблокировано.
5. После использования устройства очистите резервуар для грязной воды, всасывающее отверстие и воздуховод, храните в проветриваемом и сухом месте. Повышенная влажность может повредить изоляцию и снизить срок службы электронных компонентов.

О моющем средстве

1. Попадание большого количества моющего средства в двигатель может повредить устройство.
2. Смешайте моющее средство с чистой водой в соответствии с инструкцией по эксплуатации (соотношение моющего средства к чистой воде 1:50). Рекомендуется использовать моющее средство нашей компании. Нельзя использовать моющие средства, содержащие кислоту, щелочь или вещества, вредные для окружающей среды. не используйте чистящий раствор, который создает пузыри.
3. Держите моющее средство в недоступном для детей месте. Если моющее средство попало в глаза, немедленно тщательно промойте их чистой водой. Если вы случайно проглотили его, немедленно обратитесь к врачу за медицинской помощью.
4. При утилизации использованной воды и моющего средства следует соблюдать местные требования по охране окружающей среды..

Об утилизации батареи

1. Аккумуляторная батарея прибора содержит материалы, вредные для окружающей среды. Перед

утилизацией выньте аккумуляторную батарею из устройства.

1. Перед извлечением аккумуляторной батареи выключите устройство и выньте вилку из розетки.
2. С подлежащей утилизации аккумуляторной батареей следует обращаться надлежащим образом, не помещайте её в огонь, воду или почву.
3. Если утилизируемая батарея протекает, и жидкость попала на кожу или одежду – промойте их чистой водой и немедленно обратитесь к врачу.

На изделии имеются значки, которые имеют следующие значения:

Значок Значение
	Обращайте внимание на поверхности с высокой температурой нагрева, так как они могут нагреваться во время работы. Соблюдайте осторожность, чтобы не обжечься
	Не пользуйтесь данным устройством, когда принимаете ванну или душ
	Насадка для влажной уборки пылесоса с приводом
	Не накрывать
	Класс водонепроницаемости

Сборка изделия

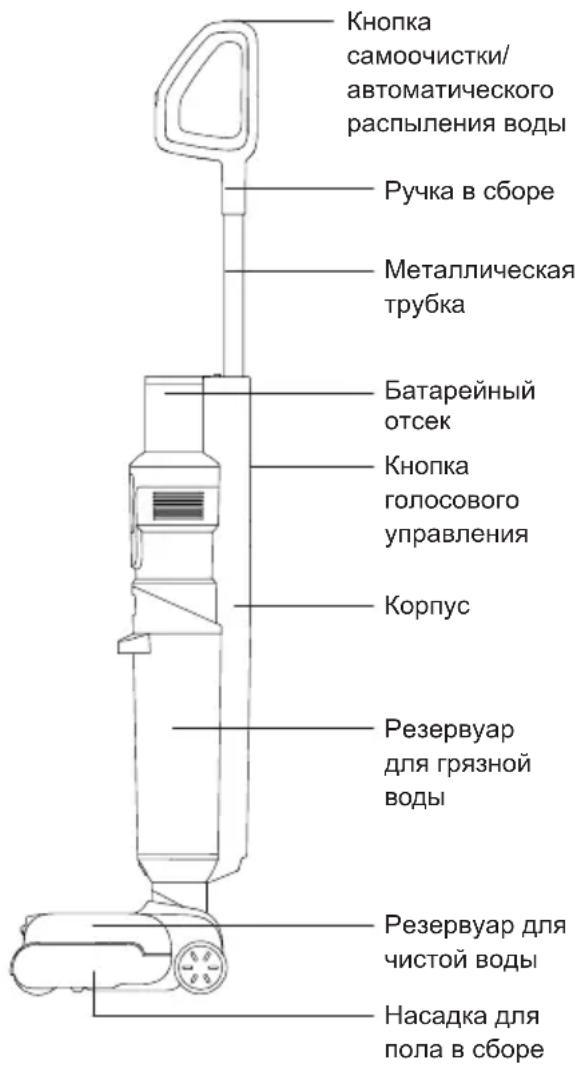

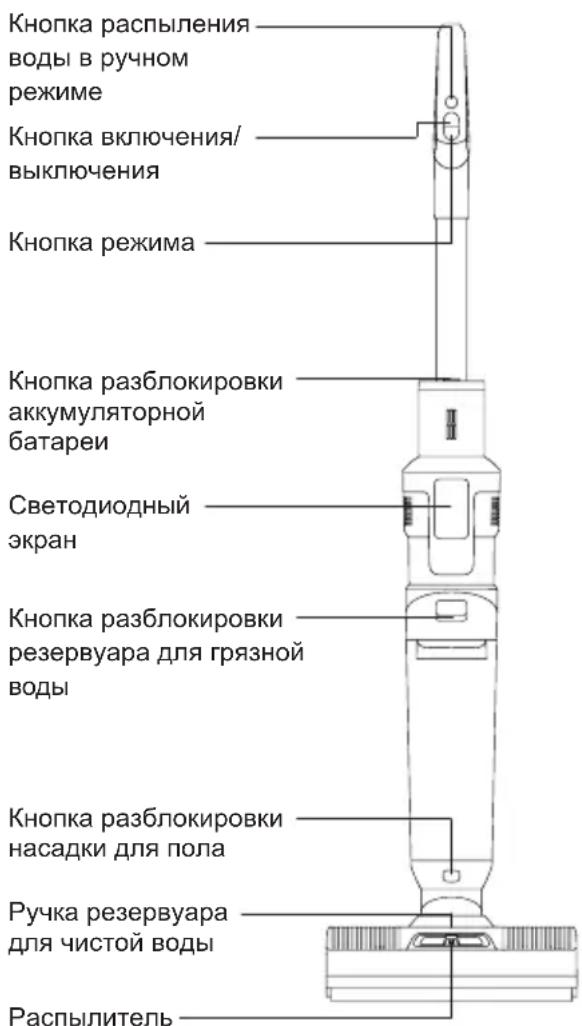

Наименование деталей

Кнопка распыления воды в ручном режиме Кнопка включения/ выключения Кнопка режима Кнопка разблокировки аккумуляторной батареи Светодиодный экран Кнопка разблокировки резервуара для грязной воды Кнопка разблокировки насадки для пола Ручка резервуара для чистой воды Распылитель

Кнопка самоочистки/ автоматического распыления воды Ручка в сборе Металлическая трубка Батарейный отсек Кнопка голосового управления Корпус Резервуар для грязной воды Резервуар для чистой воды Насадка для пола в сборе

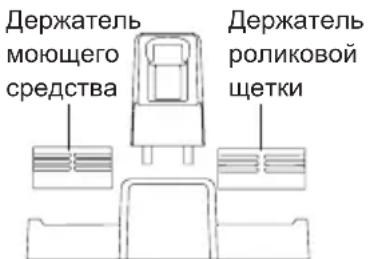

Держатель моющего средства Держатель роликовой щетки

Зарядная база, верхняя часть Зарядная база, нижняя часть

Щетка для чистки

Раствор для очистки

Шнур питания

Комплектация

Ручка в сборе	Насадка для пола	Корпус в сборе	Резервуар для грязной воды	Зарядная база, верхняя часть	Зарядная база, нижняя часть	Батарей-ный отсек
1 1 1 1	1 1 1
Держатель роликовой щетки	Резервуар для раствора для очистки	Раствор для очистки	Щетка для чистки	Шнур питания	Инструкция по эксплуа-тации
1 1 1 1	1 1

Монтаж и демонтаж изделия

Примечание: Перед сборкой и разборкой необходимо отключить изделие от сети.

Сборка и демонтаж металлических труб

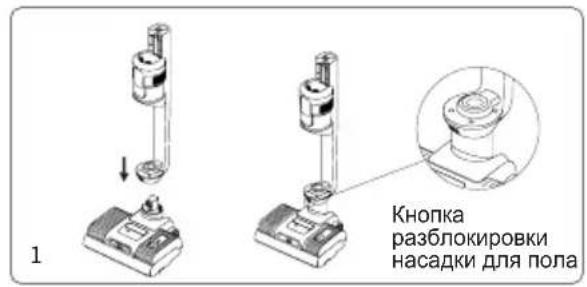

Чтобы установить насадку для пола в сборе, сначала совместите нижнюю часть корпуса с насадкой для пола в сборе, вставьте ее в насадку для пола и задвиньте до щелчка. Чтобы извлечь насадку для пола, поставьте устройство на пол, удерживая одной рукой насадку для пола, другой нажмите на кнопку разблокировки насадки для пола, приподнимите корпус и снимите насадку для пола в сборе (рис. 1).

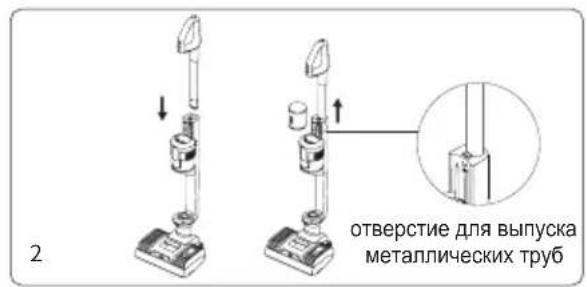

Сборка и разборка металлической трубки

Вставляйте металлическую трубку в основной корпус вертикально до тех пора, пока не раздастся звук «щелчка». Убедитесь, что металлическая трубка надежно зафиксирована. Чтобы демонтировать металлическую трубку, извлеките батарейный отсек и вставьте инструмент типа отвертки в отверстие для разблокировки ручки и одновременно потяните металлическую трубку вверх (рис. 2).

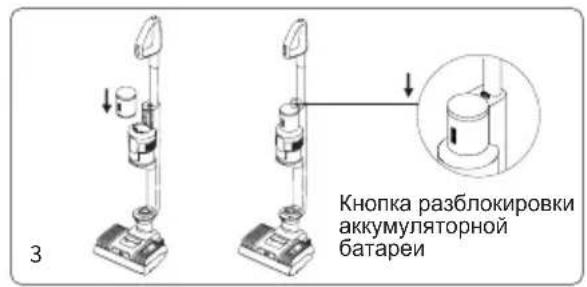

Сборка и разборка батарейного отсека

1. Перемещайте батарейный отсек вдоль паза и плотно прижимайте до тех пор, пока не раздастся звук «щелчка». После этого батарейный отсек зафиксирован.
2. Нажмите на кнопку разблокировки батарейного отсека и потяните батарейный отсек в направлении, противоположном сборке, чтобы разблокировать батарейный отсек (рис. 3)

Примечание: Батарейный отсек не нужно будет часто снимать, это потребуется только в случае замены.

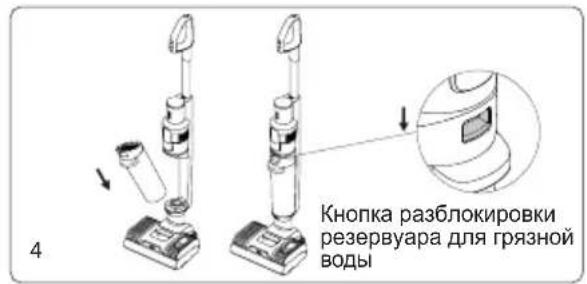

Сборка и разборка резервуара для грязной воды

1 Кнопка разблокировки насадки для пола

2 отверстие для выпуска металлических труб

3 Кнопка разблокировки аккумуляторной батареи

4 Кнопка разблокировки резервуара для грязной воды

Зарядная база, верхняя часть 5 Зарядная база, нижняя часть Держатель роликовой щетки Резервуар для раствора для очистки

Для сборки резервуара для грязной воды поместите нижнюю часть резервуара для грязной воды в основной корпус, перемещайте резервуар для грязной воды в направлении основного корпуса до щелчка. Чтобы извлечь резервуар для грязной воды, одной рукой удерживайте устройство, другой рукой удерживайте резервуар для грязной воды, затем нажмите кнопку разблокировки резервуара для грязной воды, чтобы извлечь резервуар для грязной воды (рис. 4).

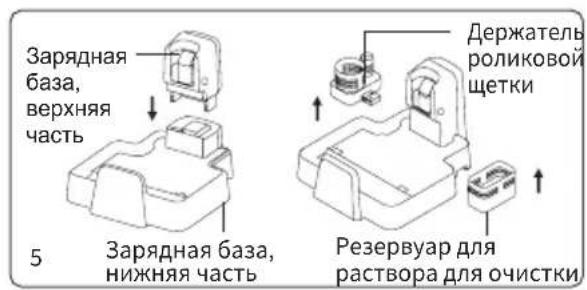

Сборка зарядной базы

Прижимайте верхнюю часть зарядной базы, резервуар раствора для очистки и держатель роликовой щетки к нижней части зарядной базы в положениях, показанных на рисунке, до тех пор, пока не услышите звук «щелчка». (Рис 5)

Установка устройства на зарядную базу

Убедитесь, что насадка для пола располагается в вертикальном положении, возьмитесь за рукоятку, чтобы поднять устройство, направьте гнездо для зарядки в нижней части корпуса устройства в гнездо для зарядки на зарядной базе и вставьте устройство в зарядную базу. Чтобы использовать пылесос, возьмитесь за рукоятку устройства и извлеките пылесос из зарядной базы (рис. 6).

Сборка и разборка резервуара для чистой воды

Для демонтажа резервуара для чистой воды удерживайте ручку резервуара для чистой воды и извлеките резервуар для чистой воды. Для установки резервуара для чистой воды поместите резервуар для чистой воды обратно в насадку, совместите с окном роликовой щетки. (Рис. 7)

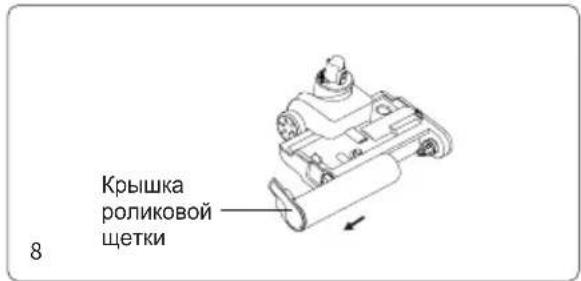

Сборка и разборка роликовой щетки

Чтобы снять роликовую щетку в сборе, сначала снимите резервуар для чистой воды в сборе, затем, удерживая одной рукой насадку для пола, поверните

Ручка резервуара для чистой воды

Крышка роликовой щетки 8

вверх торцевую крышку роликовой щетки, а другой рукой снимите роликовую щетку снаружи; При установке роликовой щетки в сборе сначала совместите другой конец роликовой щетки со шлицем, прокрутите ролик до упора, а затем вставьте роликовую щетку внутрь, поверните крышку роликовой щетки вниз и установите ее на место, совместите крышку роликовой щетки с верхней поверхностью насадки для пола (рис 8.)

Эксплуатация изделия

Примечание: Перед первым использованием убедитесь в том, что пылесос заряжен, в противном случае необходимо выполнить полную зарядку пылесоса.

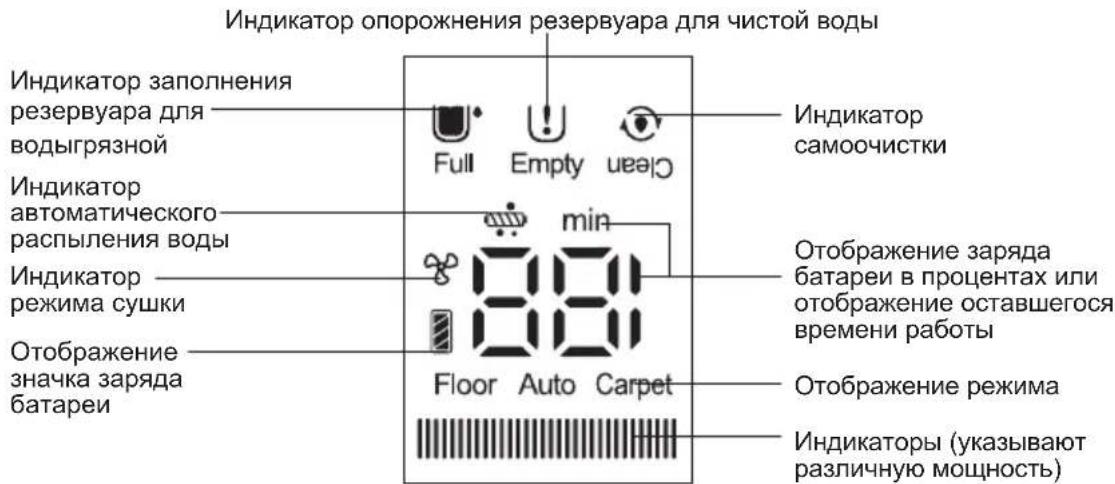

Светодиодный экран и инструкции по эксплуатации

Индикатор опорожнения резервуара для чистой воды Индикатор заполнения резервуара для водыгрязной Индикатор автоматического распыления воды Индикатор режима сушки Отображение значка заряда батареи Full Empty clean min 88 Floor Auto Carpet Индикатор самоочистки Отображение заряда батареи в процентах или отображение оставшегося времени работы Отображение режима Индикаторы (указывают различную мощность)

Эксплуатация устройства

Наступите на насадку для пола и нажмите на рукоятку, чтобы перевести корпус в наклонное состояние, Нажмите на кнопку включения/выключения, по умолчанию пылесос находится в автоматическом (Auto) режиме, нажимайте на кнопку режима для переключения между режимом уборки пола, очистки ковра и автоматическим режимом, при этом звучит голосовое сообщение на английском языке. Снова нажмите на кнопку включения/выключения, звучит голосовое сообщение «Выключение устройства», главный двигатель продолжает работать в течение 2 секунд, после этого пылесос прекращает работу (рис 9).

Примечание:

1. При чистке ковра сначала очистите насадку для пола (подробную информацию см. в разделе "Очистка и обслуживание, очистка насадки для пола"). Рекомендуется использовать щетку (щетку для ковра можно приобрести у дистрибьюторов JIMMY).
2. В режиме чистки ковра, если удерживать нажатой кнопку данного режима в течение 5 секунд, пылесос будет работать при максимальной мощности и обеспечит более эффективную очистку.
3. Если уровень заряда батареи опускается ниже 20

%, пылесос не сможет автоматически переключиться в режим очистки ковра.

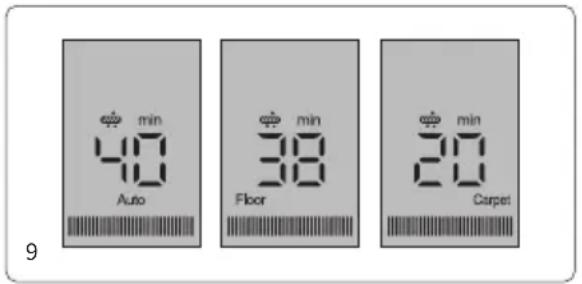

min 40 Auto min 38 Floor min 20 Carpet 9

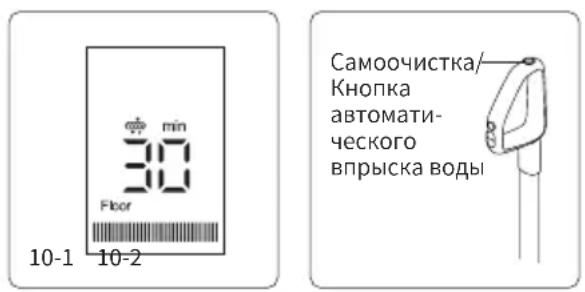

30 min Floor 10-1 10-2 Самоочистка/ Кнопка автомати- ческого впрыска воды

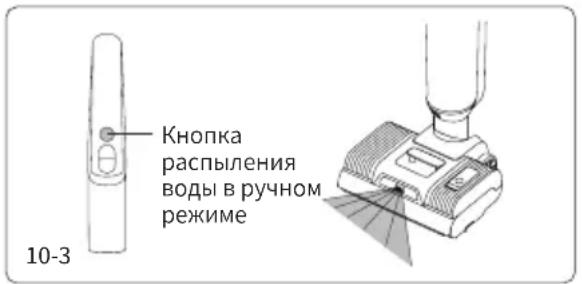

10-3 Кнопка распыления воды в ручном режиме

В автоматическом режиме мощность пылесоса изменяется автоматически в зависимости от количества обнаруженной грязной воды или пыли. При этом цвет светодиодного индикатора меняется соответствующим образом. Чем больше количество грязной воды или пыли обнаружено, тем больше количество красных индикаторов. Чем меньше количество грязной воды или пыли обнаружено, тем больше количество синих индикаторов.

Функция распыления воды

Когда вертикальный пылесос работает, нажмите на кнопку распыления воды, по умолчанию запускается функция автоматического распыления воды. На светодиодном экране появится индикатор автоматического распыления, и чистая вода будет подаваться на роликовую щетку автоматически. (Рис 10-1). Чтобы отключить функцию автоматического распыления воды, удерживайте кнопку самоочистки нажатой более 3 секунд, когда изделие включено. Чтобы снова включить функцию автоматического распыления воды, продолжайте нажимать кнопку самоочистки в течение более 3 секунд, когда изделие включено. (Рис. 10-2).

Если пол очень грязный, можно распылить на него большее количество воды, используя функцию ручного распыления воды, чтобы улучшить эффективность мытья пола. Во время работы устройства нажмите на кнопку распыления воды в ручном режиме, при этом распылитель производит распыление воды в форме weера; отпустите кнопку распыления воды, чтобы прекратить распыление воды. Функцию распыления воды в ручном режиме можно задействовать независимо от того, включена или выключена функция автоматического распыления воды. (Рис. 10-3).

Продолжайте нажимать на кнопку самоочистки в течение 3с, чтобы включить или выключить функцию автоматического распыления воды на роликовую щетку.

Примечание:

1. Кнопку распыления воды в ручном режиме нельзя использовать одновременно с кнопкой включения/выключения или кнопкой режима.
2. При сильном загрязнении или появлении подтеков рекомендуется использовать режим чистки ковров.

3. При чистке ковров, отключите функцию автоматического распыления воды.

4. Используйте для чистки очищающий раствор с

11 Режим зарядки Режим сушки Режим
самоочистки

незначительным пенообразованием, не помещайте легко пенящийся очищающий раствор в резервуар для чистой воды, в противном случае во время использования будет образовываться большее количество пены, которая может проникнуть в устройство и создать потенциальную опасность.

Зарядка устройства

Подсоедините шнур питания к источнику питания, поместите изделие в зарядную базу, чтобы начать зарядку. После завершения процесса зарядки экран дисплея погаснет.(рис 11)

Note:

1. Перед первым использованием необходимо полностью зарядить батарею, а перед второй зарядкой следует разрядить батарею, чтобы продлить срок ее службы.
2. Если устройство не используется в течение длительного времени, заряжайте аккумулятор через каждые 3 месяца. (Для зарядки обязательно используйте шнур питания, поставляемый вместе с изделием)
3. Если зарядка не производится, отсоедините шнур питания от розетки, чтобы предотвратить опасность случайного прикосновения.

Функция сушки горячим воздухом

В режиме зарядки нажмите на кнопку смены режима, чтобы перейти в режим сушки горячим воздухом. Горячий воздух будет сушить весь воздуховод, в том числе роликовую щетку, пылесборник и резервуар для грязной воды, в течение примерно 0,5 часа, а затем еще 2,5 часа будет сушить только роликовую щетку. В первые 0,5 часа сушки всего воздуховода вакуумный двигатель будет направлять горячий воздух через весь воздуховод.(рис. 11).

Чтобы остановить сушку воздуховода и сушить только роликовую щетку в режиме бесшумной сушки, нажмите кнопку включения/выключения, вакуумный двигатель в этом режиме работать не будет.

Чтобы включить и выключить функцию сушки горячим воздухом, нажмите кнопку смены режима.

Функция самоочистки щетки и воздуховода

В режиме зарядки нажмите на кнопку самоочистки, чтобы переключиться на режим очистки (рис. 11), и после завершения самоочистки пылесос автоматически перейдет в режим горячей сушки роликовой щетки. Предварительно можно остановить процесс самоочистки, нажав кнопку включения/выключения или кнопку режима, и устройство вернется в режим зарядки. Вентилятор выключается с запаздыванием на 3 минуты.

Примечание:

1. Режим самоочистки предназначен только для очистки воздуховода насадки для пола и роликовой щетки для твердых полов.
2. Перед включением режима очистки, слейте грязную воду из резервуара для грязной воды, убедитесь, что пылесос надежно установлен на зарядную базу, шнур питания вставлен в розетку, шнур питания подключен к зарядной базе, а в резервуаре для чистой воды остается не менее 1/2 объема воды; После завершения самоочистки снова очистите резервуар для грязной воды;
3. Если заряд батареи меньше или равен 10 %, режим самоочистки не включается, после зарядки в течение некоторого периода времени данный режим можно включить снова.

1. Если при использовании функции распыления воды, если на экране появляется индикатор "#!" и подается голосовое сообщение "Нет чистой воды, залейте воду", выключите пылесос и добавьте воду в резервуар для чистой воды.
2. При использовании режима самоочистки, в случае обнаружения отсутствия воды в резервуаре для чистой воды, на экране появляется индикатор "И"и самоочистка щетки останавливается. При этом подается голосовое сообщение: «Нет чистой воды, залейте воду». Чтобы продолжить самоочистку, добавьте воду в резервуар для чистой воды и опорожните резервуар для грязной воды, затем снова запустите режим самоочистки.

Порядок заполнения резервуара для воды

Заполнение резервуара для чистой воды: Снимите резервуар для чистой воды и приподнимите пробку резервуара для чистой воды или же непосредственно открытите пробку резервуара для чистой воды, откройте отверстие для впуска воды, залейте чистую воду и очищающий раствор, прижмите пробку, чтобы она вошла до упора, и установите ее обратно в резервуар для чистой воды (рис. 12).

Примечание:

При добавлении чистой воды можно добавить очищающий раствор в приблизительном соотношении один колпачок бутылки на один полный резервуар чистой воды.

Индикатор заполнения резервуара для грязной воды

1. Когда вертикальный пылесос обнаруживает, что бак для грязной воды заполнен, на экране появляется индикатор"устройство останавливается и звучит голосовое сообщение. Выполните очистку заполненного резервуара для грязной воды и установите его на место.
2. Если обнаруживается, что резервуар для грязной воды заполнен в режиме самоочистки, на экране появляется индикатор "Устройство прекращает работу и звучит голосовое сообщение.
   Выполните очистку заполненного резервуара для грязной воды и верните его на место в течение 5 минут, после этого самоочистка продолжится.

Очистка резервуара для грязной воды

Снимите верхнюю крышку резервуара для грязной воды и раму фильтра, слейте грязную воду, соберите резервуар для грязной воды после промывки и установите его обратно на насадку для пола (подробную информацию см. в разделе "Очистка резервуара для грязной воды").

Индикатор застревания роликовой щетки

Когда пылесос работает или находится в режиме очистки, при застревании роликовой щетки пылесос прекращает работу и подается голосовое сообщение. Извлеките роликовую щетку, снимите с нее намотавшиеся посторонние предметы или волосы.

Очистка роликовой щетки

После снятия резервуара для чистой воды вытащите роликовую щетку, используйте щетку для чистки, чтобы срезать и снять намотавшиеся на роликовую щетку волосы, а также удалить посторонние предметы, приставшие к щетке и насадке для пола.

Установите роликовую щетку и очистите заднюю часть резервуара для воды (подробнее см. в разделе "Очистка насадки для пола в сборе").

Индикатор засорения воздуховода

Когда пылесос находится в рабочем режиме или режиме самоочистки, в случае засорения воздуховода пылесос прекращает работу, при этом

Горловина отверстия для заливки

подается голосовое сообщение. Перед тем, как продолжить работу, устраните возможное засорение воздуховода насадки для пола и резервуара для грязной воды, проверьте их состояние и поочередно очистите их.

Очистка воздуховода

Разберите резервуар для грязной воды, снимите верхнюю крышку резервуара и фильтр, промойте все детали и снова соберите. С помощью щетки для очистки труб очистите воздуховод насадки для пола от грязи, посторонних предметов и волос. Затем установите резервуар для грязной воды обратно в насадку для пола в сборе.

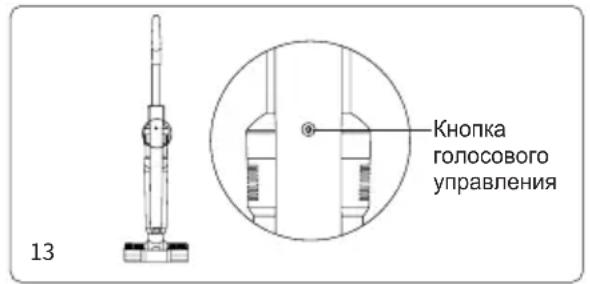

Функция подачи голосовых сообщений

13 Кнопка голосового управления

14 Очистка резервуара для грязной воды

В изделии предусмотрена функция подачи голосовых

сообщений на 5 различных языках: на английском, немецком, итальянском, французском и русском. По умолчанию в новом устройстве включена функция подачи голосовых сообщений на английском языке, нажмите на кнопку переключения подачи голосовых сообщений на другом языке, продолжая удерживать нажатой кнопку голосового управления отключите подачу голосовых сообщений; снова нажмите на данную кнопку, чтобы включить функцию подачи голосовых сообщений (рис. 13).

Индикатор низкого заряда батареи

1. Если во время работы вертикального пылесоса звучит голосовое сообщение «Низкий заряд батареи. Зарядите аккумулятор», то перед использованием сначала зарядите пылесос.
2. Если во время работы вертикального пылесоса звучит голосовое сообщение «Низкий заряд батареи. В ближайшее время устройство будет выключено. Зарядите батарею», то это означает, что устройство разряжено и будет автоматически отключено. Для использования необходимо зарядить устройство.
3. Во время работы пылесоса на светодиодном экране отображается оставшееся время работы в минутах в используемом в данный момент рабочем режиме. Значок в правом верхнем углу экрана показывает уровень заряда батареи: полный уровень заряда соответствует 75 %\~100 %; уровень заряда 3/4 соответствует 50 %\~75 %; уровень заряда 1/2 соответствует 25 %\~50 %; уровень заряда 1/4 соответствует 1 %\~25 %, если уровень заряда равен нулю, то это означает, что батарея разряжена и перед использованием ее необходимо зарядить.

Очистка и обслуживание

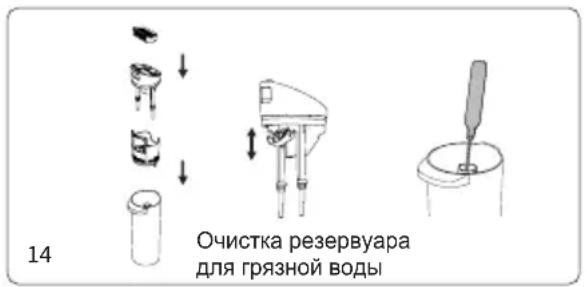

Очистка резервуара для грязной воды

1. При заполнении резервуара для грязной воды на светодиодном экране начинает мигать индикатор заполнения резервуара для грязной воды. Устройство сразу же прекращает работу и подается голосовое сообщение «Резервуар для грязной воды заполнен, опорожните резервуар».
2. После выключения пылесоса извлеките резервуар для грязной воды, поднимите верхнюю крышку резервуара для воды и снимите с нее рамку поролонового фильтра, откройте откидную крышку рамки поролонового фильтра, извлеките поролоновый фильтр. Слейте грязную воду и скопившуюся в резервуаре для воды грязь, затем промойте резервуар для грязной воды, крышку резервуара для воды, рамку поролонового фильтра и поролоновый фильтр (рис. 14).
3. Если в трубке резервуара для грязной воды имеются посторонние предметы, их можно удалить с помощью щетки для чистки.
4. После мытья высушите детали, указанные выше. Затем снова установите все детали в резервуаре для грязной воды.

Примечание:

1. Когда устройство не используется, необходимо снять верхнюю крышку резервуара для грязной воды для проветривания, чтобы избежать появления неприятного запаха.
2. После завершения работы устройства рекомендуется сразу же очистить резервуар для грязной воды, чтобы избежать появления неприятного запаха.
3. После очистки верхней крышки резервуара для грязной воды перед использованием необходимо насухо вытереть металлическую контактную планку на верхней крышке резервуара для грязной воды.

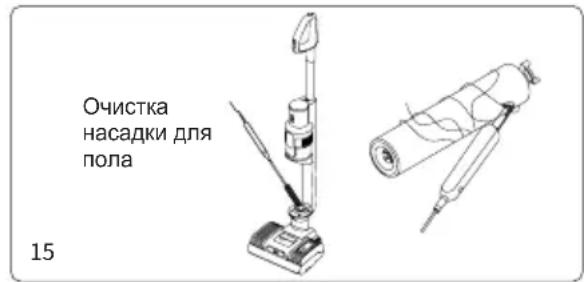

Очистка насадки для пола

После снятия окна корпуса, роликовой щетки, резервуара для чистой воды и резервуара для грязной воды, используйте универсальную щетку, вставив ее в круглое отверстие под местом установки резервуара для грязной воды; чтобы очистить трубу от посторонних частиц и накипи, а также от намотавшихся волос. Используйте многофункциональную щетку для очистки, чтобы срезать волосы, намотавшиеся на роликовую щетку. Протрите пылесос и загрязненные детали тряпкой, а затем снова установите их по отдельности на пылесос (для сушки роликовую щетку можно также установить в держатель для роликовой щетки). Промойте многофункциональную щетку, чтобы очистить ее от загрязнений, и поместите щетку в держатель для роликовой щетки) (рис. 15).

Примечание: Не промывайте насадку для пола!

Обслуживание и хранение

1. Перед очисткой выключите устройство.
2. Рекомендуется своевременно очищать резервуар для грязной воды, роликовую щетку и окно роликовой щетки после каждого использования. Устройство прекращает работу, если уровень грязной воды достигает отметки MAX. Сразу же слейте воду из резервуара для грязной воды. После того, как время использования фильтра достигнет 30-50 часов (в зависимости от состояния фильтра), замените фильтр, чтобы избежать снижения производительности устройства. Фильтр можно приобрести у местного дистрибьютора.
3. Если устройство не используется в течение длительного времени, поместите его в прохладное и сухое место, избегайте попадания прямых солнечных лучей или влажной среды..
4. Для упаковки и помещения устройства на хранение обязательно выполните его очистку и высушите все детали, чтобы не допустить повреждения устройства.

Очистка насадки для пола 15

Поиск и устранение неисправностей

Перед обращением в службу послепродажного обслуживания следует изучить приведенную ниже информацию.

Неисправность Возможная причина Способ устранения
Не удается запустить или остановить во время использования	Батарея разряжена или низкий заряд батареи	Поставьте на подзарядку и используйте своевременно
	Кнопка включения/выключения не нажата	Нажмите кнопку включения/выключения
	Наматывание посторонних предметов на роликовую щетку	Необходимо регулярно чистить роликовую щетку
	Резервуар для грязной воды заполнен	Очистите резервуар для грязной воды
	Сборка батарейного отсека выполнена неправильно	Соберите заново батарейный отсек
	Всасывающее отверстие засорено	Очистите всасывающее отверстие и фильтр
	Батарейного отсека нет на месте Установите батарейный отсек
Слабое всасывание	Всасывающее отверстие засорено	Очистите всасывающее отверстие и фильтр
	Нет установленного фильтра НЕРА Установите фильтр НЕРА
Посторонние шумы	Всасывающее отверстие засорено	Очистите всасывающее отверстие и фильтр.
	Нет установленного фильтра НЕРА Установите фильтр НЕРА.
Распылитель не разбрызгивает воду.	Резервуар для чистой воды пуст	Наполните резервуар для чистой воды.
	Кнопка распыления воды не нажата	Нажмите на кнопку распыления воды
	Резервуар для чистой воды смонтирован неправильно	Снова установите резервуар для чистой воды
Распыление воды из воздуховода	В резервуаре для грязной воды не установлен металлический фильтр	Установите металлический фильтр в резервуар для грязной воды
	Под фильтром образуются складки мягкого пластика.	Переустановите фильтр, мягкий клей не должен образовывать складки
	Используется фильтр НЕРА, который еще не полностью высушен	Перед использованием высушите фильтр НЕРА после промывки

Примечание: Если не удалось найти способ устранения в приведенном выше разделе по устранению неполадок, или, если на экране отображается код ошибки от F0 до F9, обратитесь за поддержкой в службу послепродажного обслуживания или к местному дистрибьютору.

Технические характеристики изделия

Технические параметры

Наименование изделия Беспроводной пылесос с функцией влажной уборки
Модель HW9 Pro Max
Номинальная мощность 460Вт
Емкость батареи 4000МАч
Длительность зарядки 4 ч ± 0,5
Номинальное подводимое питание	220-240 В ~ 50-60 Гц
Номинальное напряжение 21,6 В	—

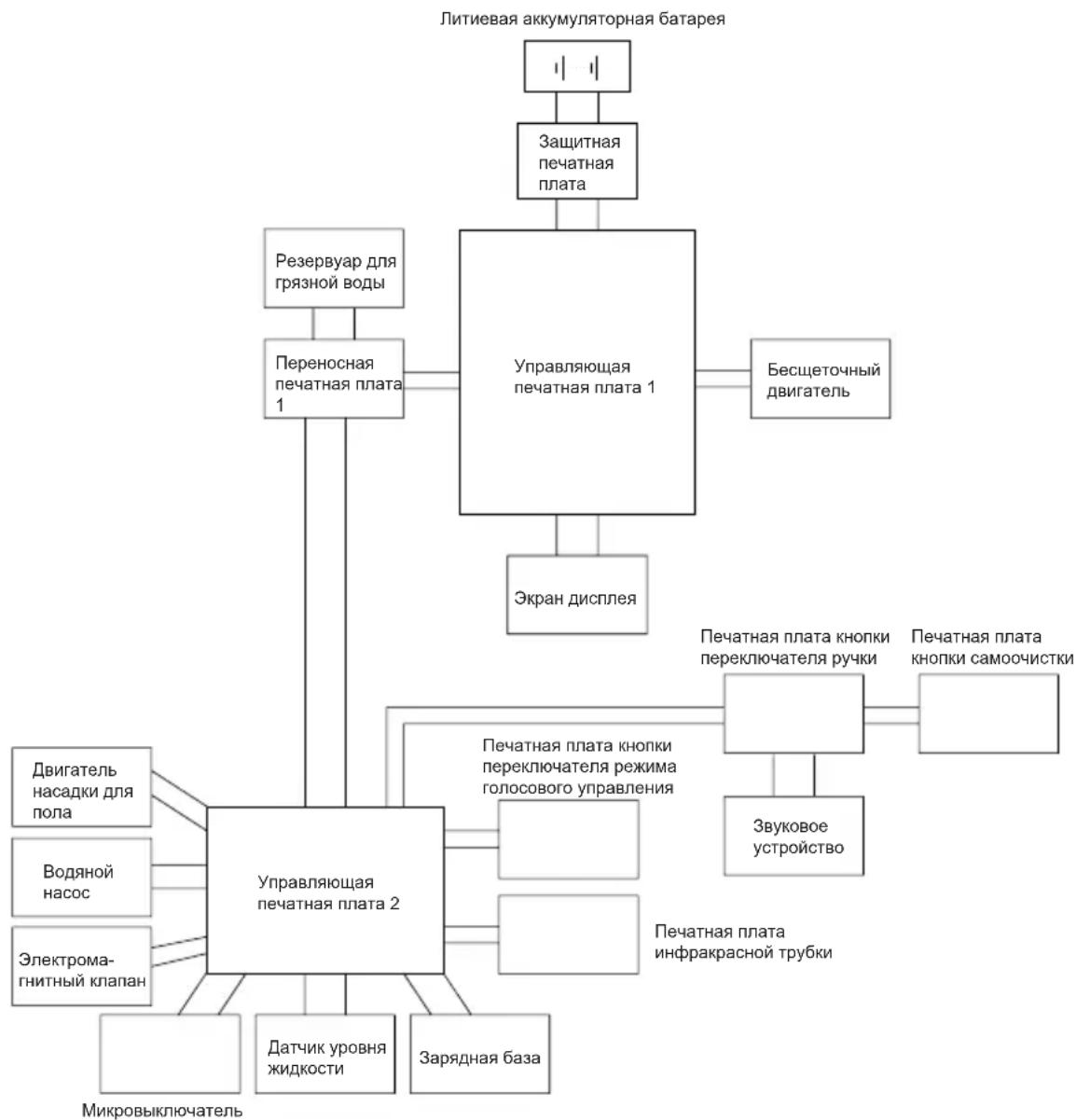

Схема электрических соединений

Информация о производителе

Производитель Кингклин	Электрик Ко., Лтд
Адрес	No1, Сянян Роуд, Нью Дистрикт, Сучжоу, Цзянсу Провинс, Китай

CE

Утилизация

Во избежание нанесения вреда окружающей среде или здоровью человека от неконтролируемого выброса отходов, устройство необходимо утилизировать отдельно от других отходов и надлежащим образом переработать для повторного использования.

Отработанные приборы не должны выбрасываться совместно с бытовыми отходами!

Только для стран-членов ЕС:

В соответствии с Европейской директивой 2012/19/EU отслужившие приборы и в соответствии с Европейской директивой 2006/66/EC поврежденные либо отработанные аккумуляторные батареи / батарейки необходимо собирать отдельно и утилизировать без ущерба для окружающей среды.

Аккумуляторные батареи/батарейки

Интегрированные аккумуляторные батареи разрешается извлекать для утилизации только квалифицированным персоналом.

Вскрытие корпуса чревато повреждением или разрушением прибора. Не выбрасывайте аккумуляторные батареи/батарейки в бытовой мусор, огонь или воду. Аккумуляторные батареи/батарейки следует собирать по возможности в разряженном состоянии для вторичной переработки или утилизации экологически безопасным образом.

Возможно внесение изменений без уведомления.

Информация о гарантии

Гарантийный срок на изделие составляет 1 (один) год с даты покупки.

Срок службы изделия составляет 5 (пять) лет с даты покупки.

Гарантия не предоставляется в случае естественного износа, использования в коммерческих целях, изменений первоначального состояния прибора, работ по очистке, при последствиях ненадлежащего обращения или повреждении покупателем, или третьими лицами, повреждении, вызванными внешними обстоятельствами.

Как узнать дату производства из серийного номера

Этикетка с серийным номером размещается на упаковке устройства, а также на корпусе самого устройства. Дата производства закодирована в его серийном номере.

Чтобы расшифровать дату производства, ознакомьтесь с примером серийного номера, который показан ниже:

B45H/03E

DBP800547

0742X

Дата производства состоит из первых 3 символов: первый символ – год, второй символ – месяц, третий символ – день.

DBP800547

D – год

В – месяц

Р – день

8 – производственная линия

00547 – собственно серийный номер устройства

В нашем примере дата производства 23 ноября 2019 года.

Воспользуйтесь информацией, приведенной в таблице ниже для расшифровки даты производства данного устройства.

Год Месяц Дата
Год	Символ	Месяц	Символ	Дата	Символ	Дата	Символ
2016 А Январь 1 1 1 17 Н
2017 В Февраль		2 2 2 18 J
2018	С	Март	3	3	3	19	К
2019	Д Апрель 4 4 4 20 L
2020	Е	Май	5	5	5	21	М
2021 F	Июнь	6 6 6 22 N
2022	G	Июль	7	7	7	23	P
2023	Н	Август	8	8	8	24	Q
2024	J	Сентябрь 9 9 9 25 R
2025	К	Октябрь	А	10	А	26	S
2026	L	Ноябрь	В	11	В	27	T
2027	М	Декабрь	С	12	С	28	U
2028	N			13 D 29 V
2029 P				14 E 30 W
2030	Q			15 F 31 X
2031	R			16	G

Сделано в Китае

Товар сертифицирован

2N-01

JIMMY
