INSTRUKCJA OBSŁUGI HW9 Pro Max JIMMY

Ważne informacje dotyczące bezpieczeństwa

Prosimy o zapoznanie się z instrukcjami oraz ostrzeżeniami przed użyciem. Nieprzestrzeganie instrukcji może skutkować porażeniem, pożarem lub poważnymi zranieniami.

Warning

1. Urządzenie przeznaczone jest wyłącznie do użytku domowego.
2. Przed użyciem produktu sprawdź, czy lokalne napięcie jest zgodne z napięciem oznaczonym na zasilaczu.
3. Sprawdź produkt przed użyciem, przestań używać, jeśli produkt lub adapter są uszkodzone.
4. Używaj tylko zgodnie z opisem w tej instrukcji.
5. To urządzenie nie może być używane przez dzieci i osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub bez doświadczenia i wiedzy, chyba że znajdują się pod nadzorem lub są poinstruowane dotyczące bezpiecznego korzystania z urządzenia i rozumieją związane z tym zagrożenia.
6. Nie używaj tego produktu jako zabawki. Przechowuj ten produkt z dala od dzieci. Zadbaj o dzieci i upewnij się, że nie będą traktować tego produktu jako zabawki.
7. Nie dotykaj wtyczki mokrą ręką.
8. Zachowaj szczególną ostrożność podczas czyszczenia schodów, aby zapobiec upadkom.
9. Nie używaj, nie demontuj ani nie wymieniaj żadnego elementu, jeśli przewód zasilający, wtyczka, bateria lub części przewodzące są uszkodzone. Samodzielny demontaż lub wymiana elementów może spowodować porażenie prądem lub pożar. JIMMY nie bierze odpowiedzialności. Po uszkodzeniu produkt musi zostać naprawiony lub wymieniony przez JIMMY, dystrybutora JIMMY lub wykwalifikowaną osobę wyznaczoną przez JIMMY, aby uniknąć obrażeń.
10. Ładuj tylko za pomocą zasilacza określonego przez JIMMY.
11. Używać tylko akumulatora określonego przez JIMMY. Użycie jakiegokolwiek innego akumulatora może spowodować wybuch, obrażenia ciała lub uszkodzenie produktu.
12. Jeśli produkt nie działa zgodnie z instrukcją, zostanie poważnie uderzony, spadnie z wysokości, zostanie uszkodzony lub wpadnie do wody, nie używaj go i skontaktuj się z dystrybutorem JIMMY lub JIMMY. Używaj wyłącznie części zamiennych lub osprzętu określonych przez JIMMY.
13. Używaj tylko dedykowanych akcesoriów i elementów wymiennych JIMMY.
14. Nie ciągnij ani nie naciskaj kabla. Trzymaj kabel z dala od nagrzanych powierzchni. Nie umieszczaj kabla w zamkniętych drzwiach ani nie przeciągaj go przez ostrą krawędź lub róg. Trzymaj kabel z dala od obszaru chodzenia. Nie używaj produktu w poprzek kabla.
15. Odłącz produkt, gdy nie jest używany lub przed naprawą.
16. Nie ciągnij za przewód ani przewód do przenoszenia, aby przenosić produkt, ani nie używaj przewodu jako uchwytu.
17. Produkt jest ładowalnym urządzeniem elektrycznym. Nie pozostawiaj maszyny bez nadzoru. Wyjmij akumulator, gdy produkt jest czyszczony, naprawiany lub nieużywany.
18. Wyjmij akumulator, jeśli produkt jest czyszczony, naprawiany lub ma być nieużywany przez długi czas.
19. Nie zbliżaj się do urządzenia grzewczego ani nie wystawiaj na działanie promieni słonecznych przez dłuższy czas, aby zapobiec przegrzaniu powodującemu deformację obudowy.
20. Trzymaj z dala przedmioty, które mogą blokować drogę przepływu powietrza z wlotu i wylotu powietrza, aby zapobiec przegrzaniu maszyny.
21. Korpus i głowica produktu posiadają elementy elektryczne, nie można ich myć pod wodą.
22. Nie czyść ani nie demontuj osłony wałka szczotkowego lub wałka szczotkowego, gdy maszyna jest włączona lub pracuje, aby zapobiec urazom.
23. Nie używaj produktu do zbierania łatwopalnych i wybuchowych przedmiotów, takich jak benzyna, alkohol, perfumy, farby itp.
24. Nie używaj do odkurzania ostrych odpadków, takich jak np. stłuczone szkło.
25. Nie używaj produktu do zbierania wapna, cementu, tonera, gipsu w proszku, mąki i innych bardzo drobnych substancji.
26. Nie należy używać produktu do zbierania kwasowo-zasadowych płynów czyszczących, proszków do prania i innych żrácych płynów.
27. Nie używaj produktu do zbierania łatwopalnych i wybuchowych przedmiotów, takich jak benzyna, alkohol, perfumy, farby itp.
28. Nie demontuj zamkniętej maszyny i nie próbuj zmieniać wydajności maszyny. Uzyskaj pomoc tylko od

profesjonalnego personelu producenta, jego działu konserwacji lub podobnych działów, w przeciwnym razie spowoduje to zagrożenie.

1. Wyłącz zasilanie i odłącz ładowarkę, jeśli produkty są długo bezczynne.
2. Specyfikacja techniczna produktu w tej instrukcji oparta jest na wynikach testów laboratoryjnych JIMMY lub wyznaczonych stron trzecich. Firma zastrzega sobie wszelkie prawa do ostatecznych specyfikacji.

Obsługa urządzenia

1. Ten produkt przeznaczony jest do twardych podłóg, w tym do podłóg woskowanych, podłóg gumowych, podłóg z płytek i uszczelnionych podłóg drewnianych, podłóg z litego drewna i innych płaskich powierzchni. Produkt może nie osiągnąć najlepszej wydajności na nierównej powierzchni.
2. Nie włączaj urządzenie przed zamontowaniem zbiornika brudnej wody i zbiornika czystej wody zgodnie z instrukcją.
3. Nie potrząsaj produktem w górę i w dół ani nie uderzaj gwałtownie, aby zapobiec dostaniu się brudnej wody do silnika; gdy produkt jest włączony, nie należy podnosić ani przenosić urządzenia w górę i w dół, przechylac go na bok ani klaść go płasko na podłodze, aby zapobiec przedostawaniu się brudnej wody do silnika.
4. Nie uruchamiaj produktu, jeśli zablokowany jest wlot powietrza.
5. Po użyciu produktu wyczyść zbiornik brudnej wody, ssawkę, ścieżkę powietrza i przechowuj w przewiewnym i suchym miejscu. Mokre miejsce negatywnie wpływa na izolację i żywotność urządzeń elektrycznych.

Ostrzeżenie dotyczące środka czyszczącego

1. Dostanie się dużej ilości roztworu czyszczącego do silnika może spowodować uszkodzenie urządzenia.
2. Należy wymieszać roztwór z czystą wodą zgodnie z instrukcją (stosunek roztworu do czystej wody wynosi 1:25). Zaleca się stosowanie dostarczonego roztworu czyszczącego. Nie używaj roztworu czyszczącego zawierającego kwasy, zasady, roztwory alkoholowe lub substancje szkodliwe dla środowiska. Nie używaj roztworu czyszczącego, który tworzy bąbelki..
3. Przechowuj roztwór czyszczący w miejscu niedostępnym dla dzieci. Jeśli jakikołwiek roztwór dostanie się do oczu, natychmiast przemyj je czystą wodą. Jeśli jakikołwiek roztwór zostanie przypadkowo połknięty, natychmiast skontaktuj się z lekarzem.
4. Usuwanie brudnej wody i roztworu powinno przebiegać zgodne z lokalnymi przepisami ochrony środowiska.

Utylizacja akumulatora

1. Bateria w produkcie zawiera materiały szkodliwe dla środowiska. Przed utylizacją wyjmij akumulator z produktu.
2. Wyłącz produkt i odłącz zasilacz przed wyjęciem akumulatora.
   3.Ze zużytem akumulatorem należy obchodzić się bezpiecznie i prawidłowo. Nie wrzucaj go do ognia, wody ani gleby.
3. Jeśli wyciek z baterii spowoduje zanieczyszczenie skóry lub odzieży, należy przemyć to miejsce czystą woda i natychmiast skontaktować się z lekarzem.

Produkt może mieć następujące oznaczenia, które mają następujące znaczenie:

Symbol Opis
	Należy uważać na powierzchnie o wysokiej temperaturze, ponieważ mogą się one nagrzewać podczas użytkowania. Należy uważać na oparzenia
	Nie używaj produktu podczas kąpieli lub pod prysznicem
	Napędzana głowica urządzenia do czyszczenia wodą
	Nie zakrywaj produktu
	Klasa wodoodporności

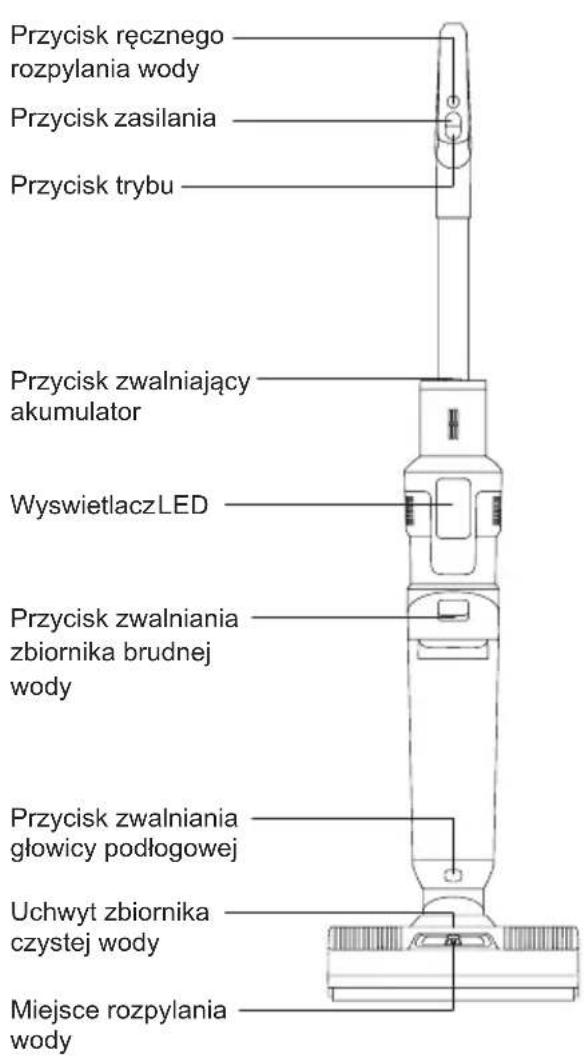

Opis produktu

Nazwa komponentów

Przycisk ręcznego rozpyłania wody Przycisk zasilania Przycisk trybu Przycisk zwalniający akumulator WyswietlaczLED Przycisk zwalniania zbiornika brudnej wody Przycisk zwalniania głowicy podłogowej Uchwyt zbiornika czystej wody Miejsce rozpyłania wody

Obudowa na detergent Obudowa szczotki Górna część podstawy ładującej Dolna część podstawy ładującej

Przycisk samoczyszczenia/ automatycznego spryskiwania wodą Uchwyt Metalowa rura Akumulator Przycisk głosowy Korpus produktu Brudny zbiornik na wodę Zbiornik czystej wody Zespół głowicy podłogowej

Środek czyszczący Kabel zasilający

Packing list

Uchwyt	Głowica szczotki	Korpus produktu	Zbiornik brudnej wody	Górna część podstawy ładującej	Dolna część podstawy ładującej	Akumulator
1 1 1 1	1 1 1
Obudowa szczotki	Obudowa na detergent	Środek czyszczący	Sczotka	Kabel zasilający	Instruction Manual
1 1 1 1	1 1

Montaż i demontaż produktu

Uwaga: Przed montażem i demontażem produktu należy odciąć zasilanie elektryczne.

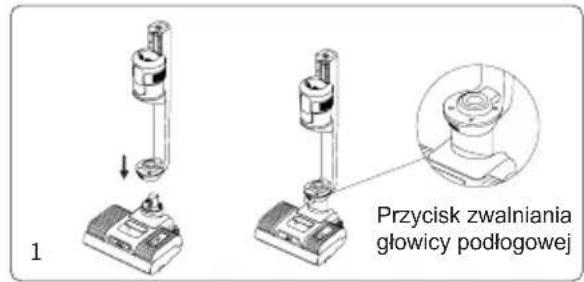

Montaż i demontaż rur metalowych

Aby zainstalować zespół głowicy podłogowej, najpierw wyrównaj spód zespołu korpusu głównego z głowicą zespołu głowicy podłogowej, włóż go w dół na głowicę podłogową i wciśnij, aż usłyszysz dźwięk "kliknięcia". Aby wyjąć głowicę podłogową, umieść urządzenie na ziemi, przytrzymaj głowicę podłogową jedną ręką i naciśnij przycisk zwalniający głowicę podłogową drugą ręką, podnieś korpus główny i wyjmij zespół głowicy podłogowej.(Rys. 1)

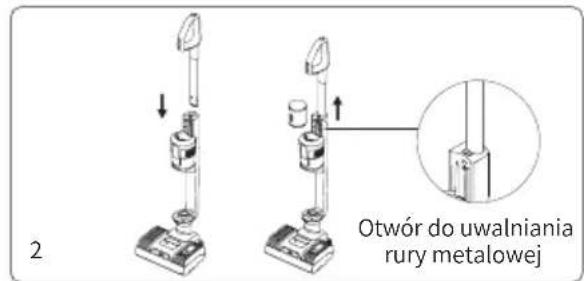

Montaż i demontaż metalowej rury

Włóż metalową rurę do korpusu pionowo, aż usłyszysz dźwięk kliknięcia. Upewnij się, że metalowa rura jest dobrze zablokowana. Aby zdemontować metalową rurę, wyjmij akumulator i użyj twardego narzędzia, takiego jak śrubokręt, aby włożyć go do otworu zwalniającego uchwyt, a następnie wyciągnij metalową rurę do góry. (Rys. 2)

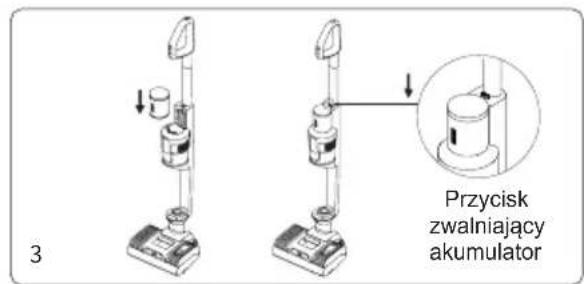

Montaż i demontaż akumulatora

1. Przesuń akumulator wzdłuż gniazda i dociśnij go mocno, aż usłyszysz "kliknięcie". Akumulator jest zablokowany.
2. Naciśnij przycisk zwalniający akumulator i pociągnij akumulator w kierunku przeciwnym do kierunku montażu, aby go odblokować .(Rys. 3)

Uwaga: Z wyjątkiem wymiany akumulatora, nie ma potrzeby częstego wyjmowania akumulatora.

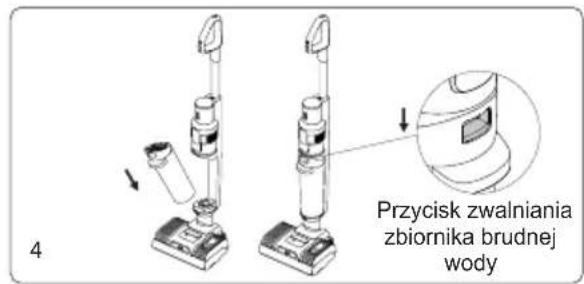

Montaż i demontaż zbiornika brudnej wody

Aby zamontować zbiornik na brudną wodę, umieść dolną część zbiornika na brudną wodę w korpusie, popchnij zbiornik na brudną wodę w kierunku korpusu, aż usłyszysz dźwięk "kliknięcia".

Aby zdjąć zbiornik brudnej wody, przytrzymaj urządzenie jedną ręką, a drugą przytrzymaj zbiornik brudnej wody, naciśnij przycisk zwalniający zbiornika brudnej wody, aby go wyciągnąć .(Rys. 4)

1 Przycisk zwalniania głowicy podłogowej

2 Otwór do uwalniania rury metalowej

3 Przycisk zwalniający akumulator

4 Przycisk zwalniania zbiornika brudnej wody

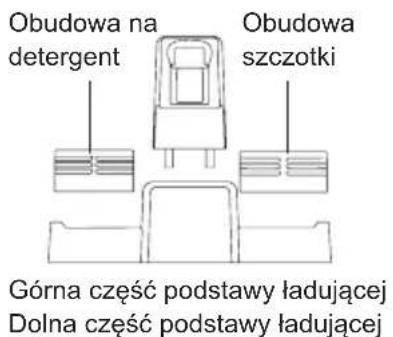

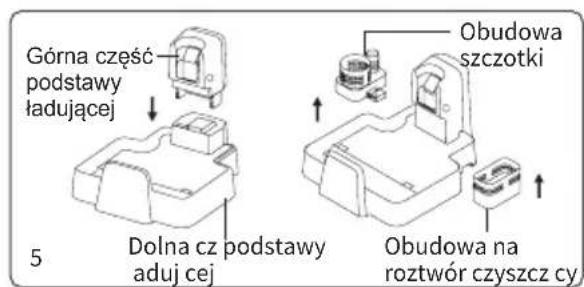

Górna część podstawy ładującej 5 Dolna cz podstawy aduj cej Obudowa szczotki Obudowa na roztwór czyszcz cy

Zespół podstawy ładowania

Dociśnij górną część podstawy ładującej, obudowę roztworu czyszczącego i obudowę szczotki do dolnej części podstawy ładującej zgodnie z ilustracją, aż usłyszysz dźwięk "kliknięcia" .(Rys. 5)

Umieszczenie urządzenia w podstawie ładującej

Upewnij się, że głowica podłogowa znajduje się w pozycji pionowej, przytrzymaj uchwyt urządzenia, aby podnieść urządzenie, skieruj gniazdo ładowania na spodzie urządzenia do gniazda ładowania w podstawie

ładującej i umieść urządzenie w podstawie ładującej. Aby użyć urządzenia, należy chwycić za jego uchwyt i wyjąć je z podstawy ładującej. (Rys. 6)

Montaż i demontaż zbiornika czystej wody

Aby zdjąć zbiornik czystej wody, należy przytrzymać uchwyt zbiornika czystej wody i wyciągnąć zbiornik czystej wody. Aby zamontować zbiornik czystej wody, umieść zbiornik czystej wody z powrotem w dyszy i wyrównaj z okienkiem szczotki .(Rys. 7)

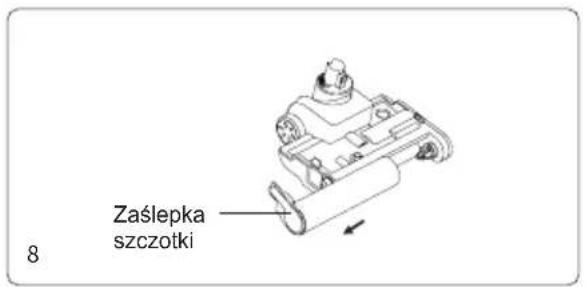

Montaż i demontaż szczotki

Aby wymontować zespół szczotki, należy najpierw wymontować zespół zbiornika czystej wody, a następnie przytrzymać głowicę podłogową jedną ręką, obrócić zaślepkę szczotki do góry drugą ręką i wyjąć szczotkę na zewnątrz;

Podczas montażu zespołu szczotki należy najpierw wyrównać drugi koniec szczotki z wielowypustem, obrócić szczotkę do końca, a następnie wepcznąć szczotkę do środka, obrócić pokrywę końcową szczotki w dół i zamontować ją na miejscu, wyrównać zaślepkę szczotki z górną powierzchnią głowicy podłogowej (Rys. 8).

Uchwyt zbiornika czystej wody

Zaślepka szczotki 8

Użycie produktu

Uwaga: Przed użyciem należy sprawdzić, czy urządzenie jest zasilane, a w przypadku braku zasilania należy je w pełni naładować.

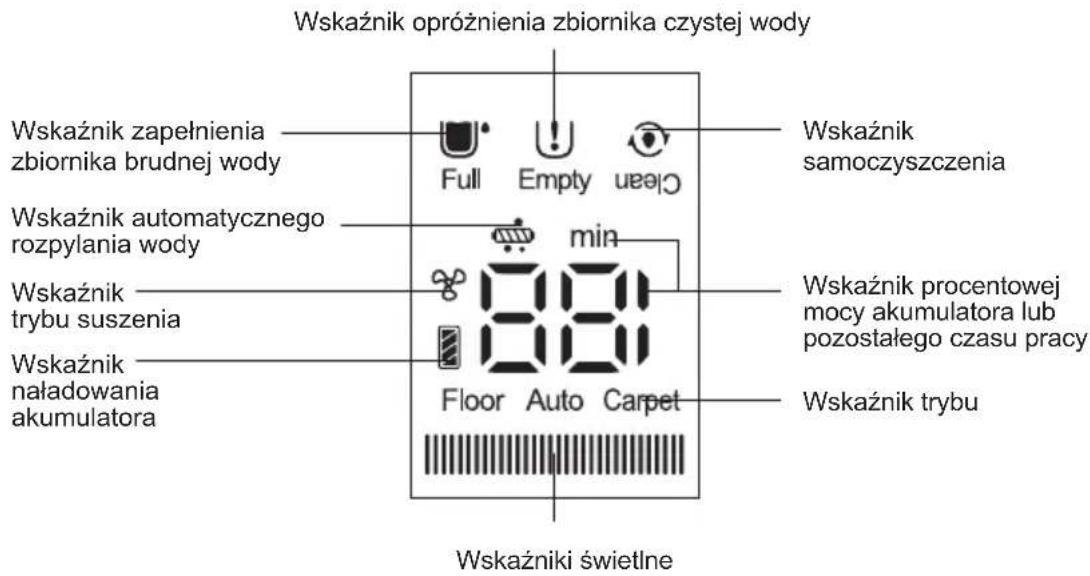

Ekran LED i instrukcje

Wskaźnik opróżnienia zbiornika czystej wody Wskaźnik zapelnienia zbiornika brudnej wody Full Empty Clean Wskaźnik samoczyszczenia Wskaźnik automatycznego rozpyłania wody min Wskaźnik procentowej mocy akumulatora lub pozostałego czasu pracy Wskaźnik trybu suszenia 88 Wskaźnik naładowania akumulatora Floor Auto Carpet Wskaźnik trybu Wskaźniki świetlne

Działanie urządzenia

Naciśnij przycisk zasilania, aby włączyć odkurzacz. Urządzenia działa domyślnie w trybie automatycznym. Naciśnij przycisk trybu, aby przełączać między trybem podłogowym, trybem dywanu i trybem automatycznym, czemu towarzyszy komunikat głosowy w języku angielskim. Ponowne naciśnięcie przycisku zasilania spowoduje wyświetlenie komunikatu głosowego "Machine turning off" ("Urządzenie wyłącza się"), silnik główny będzie pracował przez 2 sekundy, a następnie urządzenie przestanie działać (Rys. 9). Uwaga:

1. Podczas czyszczenia dywanów należy najpierw wyczyścić głowicę podłogową i zmienić szczotkę na szczotkę do dywanów (szczotkę do dywanów można nabyć u dystrybutorów JIMMY).
2. W trybie czyszczenia dywanu, przytrzymaj przycisk trybu przez 5 sekund, produkt będzie działat z maksymalną mocą i zapewni większą wydajność czyszczenia.
3. Gdy poziom naładowania akumulatora jest niższy niż 20%, nie można przełączyć na tryb czyszczenia dywanów.

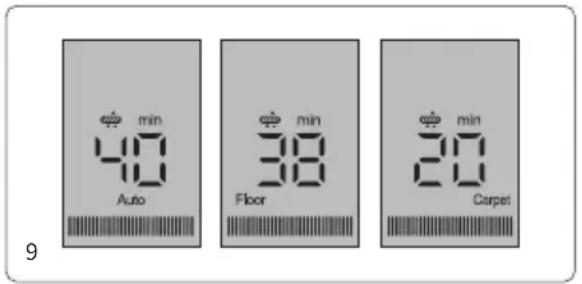

W trybie automatycznym moc urządzenia zmienia się automatycznie w zależności od ilości wykrytej brudnej wody lub kurzu. Kolor światła LED zmienia się

odpowiednio. Im więcej brudnej wody lub kurzu zostanie wykryte, tym więcej czerwonego światła. Im mniej brudnej wody lub kurzu, tym więcej niebieskiego światła.

min 40 Auto min 38 Floor min 20 Carpet 9

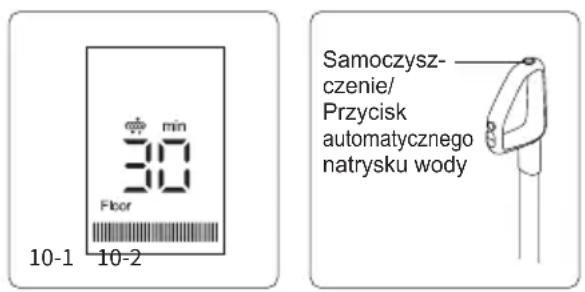

30 min Floor 10-1 10-2 Samoczysz- czenie/ Przycisk automatycznego natrysku wody

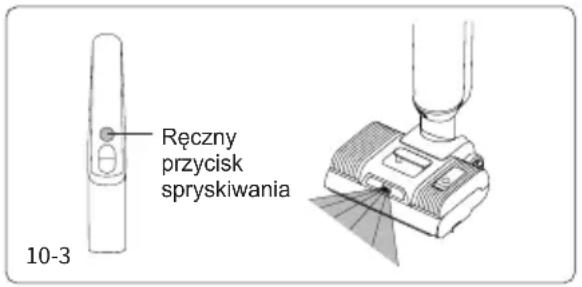

Ręczny przycisk spryskiwania 10-3

Funkcja rozpylania wody

Gdy odkurzacz pionowy pracuje, naciśnij przycisk spryskiwania wodą (funkcja automatycznego spryskiwania wodą jest domyślnie włączona). Na ekranie LED pojawi się wskaźnik automatycznego spryskiwania, a czysta woda zostanie automatycznie rozpyłona na szczotkę. (Rys. 10-1). Aby wyłączyć funkcję automatycznego spryskiwania wodą, należy przytrzymać przycisk samooczyszczania przez ponad 3 sekundy, gdy produkt jest włączony. Aby ponownie włączyć funkcję automatycznego rozpyłania wody, należy przytrzymać przycisk samooczyszczania przez ponad 3 sekundy, gdy produkt jest włączony (rys. 10-2).

Jeśli podłoga jest bardzo brudna, można rozpylić więcej wody na podłogę za pomocą funkcji ręcznego rozpylania wody, aby poprawić efekt mycia podłogi. Gdy urządzenie jest włączone, należy nacisnąć przycisk ręcznego rozpylania wody, a dysza rozpyli wodę. Zwolnij przycisk rozpylania wody, aby zatrzymać rozpyłanie wody. Funkcję ręcznego spryskiwania wodą można aktywować niezależnie od tego, czy funkcja automatycznego spryskiwania wodą jest włączona, czy wyłączona (Rys. 10-3).

Przytrzymaj przycisk samooczyszczania przez 3 sekundy, aby włączyć lub wyłączyć funkcję automatycznego spryskiwania wodą.

Uwaga:

1. Przycisk ręcznego rozpylania wody nie może być używany jednocześnie z przyciskiem zasilania lub przyciskiem trybu.
2. Zaleca się korzystanie z trybu dywanu w przypadku silnego zanieczyszczenia.
3. Podczas czyszczenia dywanu należy wyłączyć funkcję automatycznego natrysku wody
4. Do czyszczenia należy używać niskopieniącego roztworu czyszczącego. Nie należy wlewać łatwo pieniącego się roztworu czyszczącego do zbiornika czystej wody, w przeciwnym razie podczas użytkowania wytworzy się więcej piany, która może przedostać się do wnętrza urządzenia i spowodować zagrożenie.

Ładowanie urządzenia

Podłącz przewód zasilający do źródła zasilania i umieść produkt w podstawie ładującej, aby rozpocząć ładowanie. Ekran wyświetlacza wyłączy się po pełnym naładowaniu.(Rys. 11)

Uwaga:

1. Przed pierwszym użyciem należy w pełni naładować akumulator, a przed drugim ładowaniem należy rozładować akumulator, aby zapewnić jegożywotność.
2. Jeśli produkt nie jest używany, należy ładować akumulator co 3 miesiące. Do ładowania należy używać przewodu zasilającego dołączonego do produktu.
3. Gdy urządzenie nie jest ładowane, należy odłączyć przewód zasilający od gniazda, aby zapobiec niebezpieczeństwu przypadkowego dotknięcia.

11 Tryb ładowania

Tryb suszenia Tryb samoczyszczenia

Funkcja suszenia na gorąco

W trybie ładowania naciśnij przycisk trybu, aby przejść do trybu suszenia gorącym powietrzem. Gorące powietrze będzie suszyć całą ścieżkę powietrza, w tym walec szczotki, pojemnik na kurz i zbiornik na brudną wodę przez około 0,5 godziny, a następnie wysuszy tylko walec szczotki przez kolejne 2,5 godziny. Przez pierwsze 0,5 godziny suszenia całej ścieżki powietrza, silnik próżniowy będzie pracował, aby przesłać gorące powietrze przez całą ścieżkę powietrza.

Aby zatrzymać suszenie ścieżki powietrza i kontynuować suszenie wałka szczotki w trybie cichego suszenia, naciśnij przycisk włączania/wyłączania, silnik próżniowy nie będzie działał w tym trybie. (Rys. 11)

Aby włączyć lub wyłączyć funkcję suszenia gorącym powietrzem, naciśnij przycisk trybu.

Funkcja samoczyszczenia szczotki i kanału powietrznego

W trybie ładowania naciśnij przycisk samooczyszczania, aby przejść do trybu czyszczenia (Rys. 11), a po zakończeniu samooczyszczania urządzenie automatycznie przejdzie do trybu suszenia na gorąco. Proces samooczyszczania można wcześniej zatrzymać, naciskając przycisk zasilania lub przycisk trybu, a produkt powróci do trybu ładowania. Wentylator zostanie wyłączony z opóźnieniem 3 minut.

Uwaga:

1. Tryb samoczyszczenia służy wyłącznie do czyszczenia kanału powietrznego głowicy podłogowej i szczotki do podłóg twardych.
2. Przed włączeniem trybu czyszczenia należy opróżnić zbiornik brudnej wody, sprawdzić, czy urządzenie jest stabilnie umieszczone na podstawie ładującej, przewód zasilający jest podłączony do gniazda zasilania i do podstawy ładującej, a w zbiorniku czystej wody znajduje się co najmniej 1/2 wody. Po zakończeniu samooczyszczania należy ponownie wyczyścić zbiornik brudnej wody.
3. Gdy poziom naładowania akumulatora jest mniejszy lub równy 10%, tryb samooczyszczania nie może zostać włączony i można go włączyć normalnie po pewnym czasie ładowania.

Wskaźnik opróżnienia zbiornika czystej wody

1. Podczas korzystania z funkcji spryskiwania wodą, jeśli na ekranie pojawi się ikona" 🔍 komunikat głosowy "No clean water, fill in water" (Brak czystej wody, uzupełnij wodę), należy wyłączyć urządzenie i dolać wody do zbiornika czystej wody.
2. Podczas korzystania z trybu samoczyszczenia, jeśli zostanie wykryty brak wody w zbiorniku czystej wody, pojawi się ikona " union i samoczynne czyszczenie szczotki zostanie zatrzymane. Nastąpi komunikat głosowy "No clean water, please fill water" (Brak czystej wody, należy uzupełnić wodę). Aby kontynuować samooczyszczanie, należy dolać wody do zbiornika czystej wody i opróżnić zbiornik brudnej wody, a następnie ponownie uruchomić tryb samooczyszczania.

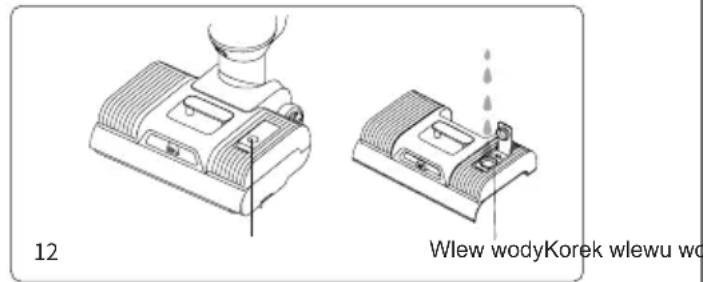

Napełnianie zbiornika czystą wodą

Napełnianie zbiornika czystej wody: Wyjmij zbiornik czystej wody i podnieś korek lub bezpośrednio otwórz korek, odsłoń otwór wlotu wody, wlej czystą wodę i roztwór czyszczący, a następnie naciśnij korek wlewu wody w dół i zainstaluj go z powrotem w zbiorniku czystej wody (Rys. 12).

Uwaga:

Podczas dodawania czystej wody można dodać roztwór czyszczący w proporcji około jednej nakrętki butelki na jeden pełny zbiornik czystej wody.

Wskaźnik zapełnienia zbiornika brudnej wody

1. Gdy odkurzacz pionowy wykryje, że zbiornik na brudną wodę jest pełny, na ekranie pojawi się

wskaźnik " Urządzenie zatrzyma się i wyemituje komunikat głosowy. Należy opróżnić pełny zbiornik brudnej wody i włożyć go z powrotem.

1. Po wykryciu, że zbiornik brudnej wody jest pełny w trybie samooczyszczania, na ekranie pojawi się wskaźnik" Urządzenie przestanie działać i wyemituje komunikat głosowy. Opróżnij pełny zbiornik brudnej wody i włóż go z powrotem w ciągu 5 minut, a samooczyszczanie będzie kontynuowane.

12 Wlew wodyKorek wlewu wo

13 Przycisk głosowy

Czyszczenie zbiornika brudnej wody

Zdejmij górną pokrywę zbiornika brudnej wody i ramę filtra, wylej brudną wodę, złóż zbiornik brudnej wody po umyciu i umieść go z powrotem na głowicy podłogowej.

Wskaźnik zablokowania szczotki

Gdy odkurzacz jest w trybie pracy lub czyszczenia, w przypadku zablokowania szczotki urządzenie zatrzyma się i wyemituje komunikat głosowy. Należy wyjąć szczotkę, usunąć ciała obce lub zaplątane włosy.

Czyszczenie szczotki

Po wyjęciu zbiornika czystej wody, wyciągnij szczotkę, obetnij i usuń włosy owinięte wokół szczotki i zamontuj z powrotem szczotkę i zbiornik czystej wody.

Wskaźnik zablokowanego kanału powietrznego

Gdy odkurzacz pracuje w trybie samooczyszczania, w przypadku zablokowania kanału powietrznego urządzenie przerwie pracę i wyemituje komunikat głosowy. Przed kontynuowaniem pracy należy kolejno sprawdzić i wyczyścić ewentualną blokadę kanału powietrznego głowicy podłogowej i zbiornik brudnej wody.

Czyszczenie kanału powietrznego

Zdemontuj zbiornik brudnej wody, wyjmij górną pokrywę zbiornika brudnej wody i filtr, umyj wszystkie części i złóż je z powrotem. Za pomocą szczotki do rur wyczyść brud, ciała obce i włosy wewnątrz kanału powietrznego głowicy podłogowej, a następnie włóż zbiornik brudnej wody z powrotem do zespołu głowicy podłogowej.

Funkcja głosowa

Produkt zawiera komunikaty głosowe w 5 różnych językach: Angielski, niemiecki, włoski, francuski i rosyjski. Głos nowego urządzenia jest domyślnie włączony w języku angielskim. Naciśnij przycisk głosowy, aby

przełączyć na inny język; przytrzymaj przycisk głosowy, aby wyłączyć funkcję głosową; naciśnij ponownie przycisk głosowy, aby włączyć funkcję głosową (Rys. 13).

Wskaźnik niskiego poziomu naładowania akumulatora

1. Jeśli podczas pracy odkurzacza pionowego pojawi się komunikat głosowy "Low battery. Please charge the battery" (Niski poziom naładowania akumulatora. Naładuj akumulator), użyj go po naładowaniu.
2. Jeśli podczas pracy odkurzacza pionowego rozlegnie się komunikat głosowy "Low battery. Machine will be turned off soon. Please charge the battery" (Niski poziom naładowania akumulatora. Urządzenie zostanie wkrótce wyłączone. Naładuj akumulator), zasilanie wkrótce się wyczerpie i

urządzenie wyłączy się automatycznie. Konieczne jest naładowanie akumulatora.

1. Podczas korzystania z odkurzacza ekran LED

wyświetla pozostałe minuty pracy w bieżącym trybie pracy. Ikona w prawym górnym rogu ekranu pokazuje poziom naładowania akumulatora, pełna kratka oznacza od 75% do 100% naładowania akumulatora; 3/4 kratki oznacza od 50% do 75% naładowania akumulatora; 1/2 kratki oznacza od 25% do 50% naładowania akumulatora; 1/4 kratki oznacza od 1% do 25% naładowania akumulatora; pusta kratka oznacza, że akumulator jest rozładowany i należy go naładować przed użyciem.

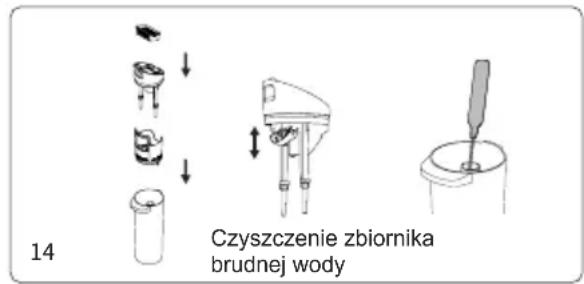

14 Czyszczenie zbiornika brudnej wody

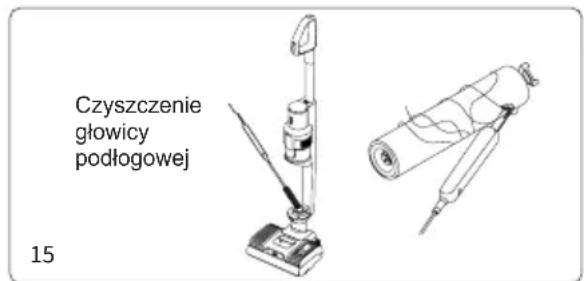

Czyszczenie głowicy podłogowej 15

Czyszczenie I konserwacja

Czyszczenie zbiornika brudnej wody

1. Gdy zbiornik brudnej wody jest pełny, wskaźnik pełnego zbiornika brudnej wody na ekranie LED zacznie migać, a urządzenie natychmiast przestanie działać, przypominając głosowo "Dirty water tank full, please empty tank" (Zbiornik brudnej wody pełny, opróżnij zbiornik).
2. Po wyłączeniu odkurzacza wyjmij zbiornik brudnej wody, podnieś górną pokrywę zbiornika wody i wyjmij z niego ramkę filtra piankowego, otwórz klapkę ramki filtra piankowego i wyjmij go. Wylej brudną wodę i zanieczyszczenia ze zbiornika wody, a następnie umyj zbiornik, pokrywę zbiornika, ramę filtra piankowego i filtr piankowy (Rys. 14).
3. Jeśli w rurze zbiornika brudnej wody znajdują się ciała obce, można je wyczyścić szczotką do czyszczenia.
4. Po umyciu wysusz powyższe części. Następnie ponownie zamontuj wszystkie części w zbiorniku brudnej wody.

Uwaga:

1. Gdy urządzenie nie jest używane, należy zdjąć górną pokrywę zbiornika brudnej wody w celu przewietrzenia, aby uniknąć nieprzyjemnego zapachu.
2. Po zakończeniu pracy urządzenia zaleca się natychmiastowe wyczyszczenie zbiornika brudnej wody w celu uniknięcia nieprzyjemnego zapachu.
3. Po wyczyszczeniu górnej pokrywy zbiornika brudnej wody, metalowy arkusz kontaktowy na górnej pokrywie zbiornika brudnej wody należy wytrzeć do sucha przed użyciem.

Czyszczenie głowicy podłogowej

Po wyjęciu okienka szczotki, zbiornika czystej wody i zbiornika brudnej wody, włóż wielofunkcyjną szczotkę czyszczącą przez okrągły otwór poniżej miejsca instalacji zbiornika brudnej wody, aby usunąć ciała obce i kamień w rurze oraz zatkane włosy. Użyj wielofunkcyjnej szczotki do czyszczenia, aby odciąć splątane włosy na szczotce. Wytrzyj urządzenie i wyjęte z niego brudne części szmatką (Rys. 15).

Uwaga: Nie należy myć głowicy podłogowej.

Konserwacja i przechowywanie

1. Przed czyszczeniem należy wyłączyć urządzenie.
2. Zaleca się czyszczenie zbiornika brudnej wody, filtra, szczotki i okienka szczotki po każdym użyciu. Urządzenie przestanie działać, jeśli poziom brudnej wody osiągnie linię MAX. Należy natychmiast opróżnić zbiornik brudnej wody. Gdy łączny czas użytkowania filtra osiągnie 30-50 godzin (w zależności od stanu filtra), należy wymienić filtr, aby uniknąć wpływu na wydajność urządzenia. Filtr można kupić u sprzedawcy.
3. Gdy urządzenie długo pracuje, należy umieścić je w chłodnym i suchym miejscu, unikając bezpośredniego nasłonecznienia lub wilgotnego otoczenia.
4. Podczas pakowania i przechowywania urządzenia należy je wyczyścić i wysuszyć wszystkie części, aby zapobiec uszkodzeniu urządzenia.

Rozwiązywanie problemów

Przed skontaktowaniem się z serwisem posprzedażowym należy sprawdzić poniższe punkty.

Problem Przyczyna Rozwiązanie
Nie można uruchomić lub zatrzymać produktu podczas użytkowania	Brak lub niski poziom naładowania akumulatora	Naładuj produk
	Przycisk zasilania nie jest wciśnięty. Naciśnij przycisk zasilania
	Szczotka jest zapłatana Wyczyść szczotkę
	Pełny zbiornik brudnej wody Wyczyść zbiornik brudnej wody
	Nieprawidłowo zmontowany akumulator	Ponownie zmontuj zestaw akumulatora
	Zablokowany wlot ssania Wyczyść wlot ssący i filtr
	Battery pack is not in place	Ponownie zmontuj zestaw akumulatora
Słabe ssanie	Zablokowany wlot ssania Wyczyść wlot ssący i filtr
	Brak zamontowanego filtra HEPA Zamontuj filtr HEPA
Nietypowy hałas	Zablokowany wlot ssania Wyczyść wlot ssący i filtr
	Brak zamontowanego filtra HEPA Zamontuj filtr HEPA
Rozpylacz nie rozpyła wody	Zbiornik czystej wody pusty Napełnij zbiornik czystą wodą
	Nie naciśnięto przycisku rozpyłania wody	Naciśnij przycisk rozpyłania wody
	Zbiornik czystej wody nie został prawidłowo zamontowany	Ponownie zamontuj zbiornik czystej wody
Woda rozpyłana ze kanału powietrznego	Metalowy filtr nie jest zamontowany w zbiorniku brudnej wody	Zamontuj metalowy filtr w zbiorniku brudnej wody
	Miękkie plastikowe zagięcia pod filtrem	Zamontuj filtr HEPA
	Filtr HEPA używany bez całkowitego wysuszenia	Wysusz filtr HEPA po umyciu przed użyciem

Specyfikacja produktu

Technical parameters

Nazwa produktu Odkurzacz pionowy	z funkcją mycia
Model HW9 Pro Max
Moc znamionowa 460W
Pojemność akumulatora 4000mAh
Czas ładowania 4h±0.5
Wejście znamionowe 220 - 240V ~ 50/60 Hz
Napięcie znamionowe 21.6V	---

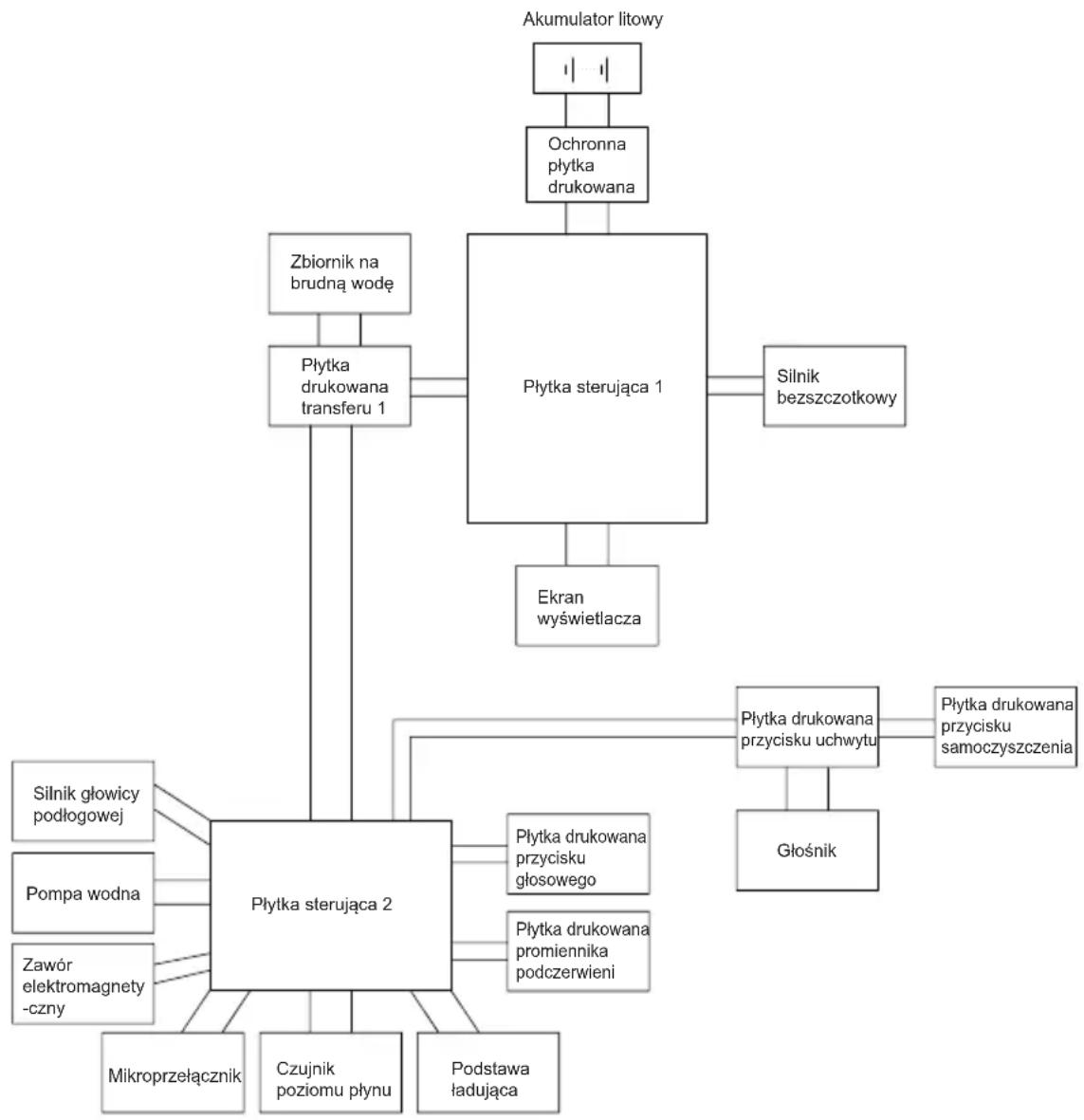

Schemat obwodu

Informacje o producencie

Producent Kingclean Electric Co., Ltd

Adres nr 1 Xiangyang droga, nowa dzielnica Suzhou, prowincja JiangSu, 215009, Chiny

CE

Utylizacja

Maszynę, akcesoria i opakowanie należy poddać recyclingowi po zużyciu.

Nie należy utylizować produktu z pozostałymi odpadami domowymi.

Tylko dla krajów UE:

Zgodnie z Wytyczną Europejską 2012/19/UE, urządzenia, które nie nadają się już do użytku oraz zgodnie z Wytyczną Europejską 2006/66/WE, wadliwe lub zużyte akumulatory/baterie muszą być zbierane oddzielnie i utylizowane w sposób przyjazny dla środowiska.

Akumulatory/baterie:

Zintegrowane baterie mogą być wyjmowane do utylizacji wyłącznie przez wykwalifikowany personel. Otwarcie obudowy obudowy może uszkodzić lub zniszczyć maszynę.

Nie wyrzucaj akumulatorów/baterii do odpadów domowych, ognia ani wody. Ogniwa/baterie powinny, jeśli to możliwe, być rozładowywane, zbierane, poddawane recyklingowi lub utylizowane w sposób przyjazny dla środowiska.Zmiany mogą nastąpić bez uprzedzenia.Może.

Może ulec zmianie bez powiadomienia.
