MANUALE UTENTE Ashley KOMBO Lavor

Aspirazione polveri Aspirazione liquidi

Aspirare uscata Ro Aspirare umeda

Sesanje prahu SL Sesanje tekocin

DESCRIZIONE EMONTAGGIO

(Vedi fig. ①②)

AA Cavo elettrico

A Testata motore
B Interrupttore
C Tubo flex (per cenere) in metallo
D Lancia diritta (per cenere) in metallo
EE disco sostegno filtro X-V
F Fusto (percenere)
G Ganci per la chiusura testata/fusto
H Bocchettone d'aspirazione
I Fusto (per polvere/liquidi)

L Tubo flex (per polvere/liquidi)
M Tubo prolunga (per polvere/liquidi)
Ganci per la chiusura fusto/fusto
P Spazzola combinata

(pavimento/accessorio per liquidi)

R Lancia piatta (per polvere/liquidi)
T Leva riarmo filtro
U Pennello rotondo in metallo ( per cenere) optional
V Filtrato (aspirazione liquidi)
X Filtró (percenere/perpolvere)
Y Filtró (percenere) optional

UTILIZZO PREVISTO:

ASPIRAPOLVERE /ASPIRALIQUIDI

• Può essere usato come aspiratore per liquidi e aspiratore a secco.
• La non osservanza delle suddette condizioni pro-voca il decadimento della garanzia.

UTILIZZO PREVISTO: ASPIRACENERE

L'apparecchio è destinato ad un utilizzo non professionale.
- É stato concepito per aspirare esclusivamente ceneri fredde; non é adatto per le caldaie e per le stufe a nafta e nemmeno per polvere di gesso o di cemento.

Campo di applicazione:

• Possono essere aspirati -cenere fredda dal cami -no, stufe a legna / carbone, posacenere, grill.
• Vuotare e pulire l'aspirapolvere prima e dopo l'utilizzo, per evitare la raccolta di materiali che potrebbero comportare un pericolo di incendio all'interno dell'aspiracenere.

Limitazioni all'utilizzo:

• Non utilizzato per l'aspirazione di polveri perico - lose per la salute (classi polvere L, M, H).
  Non aspirare fuliggine.

• Aspirare solo ceneri di combustibili non inquinanti
  Non aspirare braci o oggetti caldi, bruciati o in-candescente.
  Non aspirare nessun oggetto più caldo di 40^
  Non aspirare sostenze inflammabili.

Simboli

ATTENZIONE! Prestare attenzione per motivi di sicurezza.

IMPORTANT

Optional:SE PRESENTE

Doppio isolamento (SE PRESENTE): è una protezione supplementare dell'isolamento elettrico.

Accessorio non adatto per aspirazione cene

SICUREZZA

AVVERTENZE GENERALI

1. I componenti l'imballaggio sono costitutire potenziali pericoli (es. sacco in plastica); riporli quando fuori della portata dei bambini e altre persono o animali non coscienti delle loro azioni.
2. Gli utilizzatori devono essere adeguatamente istruti all'uso di quello apparecchio.
   3 · Ogni utilizzato diverso da quelli indicati sul presente manuale cui costituire pericolò, pertanto deve essere evacitato.
3. Prima di svuotare il fusto, spegnere l'apparecchio e staccare la spina alla presa di corrente.
4. Controllare l'apparecchio prima di anni utilizzato.
5. Quando l'apparecchio è in funzione, evitare diMETTERe I'orifizio di aspirazione vicino a parti delicate del corpo come occhi, bocca, orecchie.
   8 Il prodotto non deve essere usato dai bambini o da persona con capacité fisiche, sensoriali o mentali ridotte o mancanti di adeguata esperienza e conoscenza, finché non siano state adeguatamente addestrate o struite.
6. I bambini,anche se controllati, non devono giocare con il prodotto.
7. Prima dell'uso l'apparecchio deve essere montato correttamente in agli sua parte.
8. Accertarsi che la presa sia conforme alla spi- na dell'apparecchio.
9. Non afferrare mai la spina del cavo elettrico con le mani bagnate.
10. Accertarsi che il valore di tensione indicate sul blocco motore corrisponda a quello della fonte di energia cui si intende collegare l'apparecchio.
    14 Non aspirare sostanze inflammabili, explosive, tossiche o pericolose per la salute.

11. Non lasciare incustodito l'apparecchio funzionante.
    16 Togliere sempre la spina alla presa di corrente prima di effettuare qualiasi intervento sull'apparecchio o quando rimane incostudito o alla portata di bambini o di persona non coscienti dei loro atti.

12. Non tirare mai o alzare l'apparecchio utilizzando il cavo elettrico.
    18 Non immergere l'apparecchio in acqua per la pulizia né lavarlo con getti d'acqua.
    19 In ambienti umidi (ad es. il bagno) l'apparecchio deve essere collegato solo a presede corrente fornite di interrottore differenziale. Per eventuali dubbi rivolgersi ad un elettricista.

13. Controllare scrupolosamente se cavo, spina o parti dell'apparecchio risultano danneggiated in tal caso non utilizzato assolutamente l'apparecchio ma rivolgersi al Servizio Assistenza per la sua riparazione.
    21 Se il cavo di alimentazione è danneggiato delve essere sostituito dal costruttore oppure dal servizio assistenza, oppure da personale qualificato al fine di evitare situazioni di pericolo.
14. Nel caso vengano utilizzate prolonghe elettriche, assicurarsi che queste appoggino su superfici asciutte e protette da eventuali spruzzi d'acqua.
    L'utilizzo di prolunghe, elementi di connessione ed adattatori non conformi alle norme vigenti, non è amesso.
15. In caso di ribaltamento si raccomanda di rialzare l'apparecchio prima di spegnerlo.
    27 Non usare solventi e detergenti aggressivi.
    L'apparecchio deve essere sempre posizionato su superfici piane.
16. Trainare l'apparecchio solo su superfici piane.
17. Non lavorare maiswana avere montato i filtridi donei all'utilizzo previsto.
18. Manutenzioni e riparazioni devono essere effettuate sempre da personale specializzato; le parti che eventualmente si guastassero vanno sostituite solo con ricambi originali.
19. Il fabbricante declina agli responsabilità per danni causati a persone, animali o cose in seguito al mancato rispetto di queste istruzioni o se l'apparecchio viene usato in modo irragionevole.

USO

USO Aspirapolvere

vedi fig. ③

USO Aspiraliquidi

vedi fig. ④

26-Non usare l'apparecchio per aspirare acqua da recipienti, lavandini, vasche, ecc.

14-Non aspirare sostanze inflammabili, esplosive, tossiche o pericolose per la salute.

1. Prima di aspirare i liquidi, verificare la funzionalità del galleggiante. Quando si aspirano liquidi, quando il fusto è piano, l'apertura di aspirazione viene chiusa da un galleggiante e si interrompere il processo di aspirazione. Spagnere l'apparecchio, staccare la spina e svuotare il fusto. Assicurarsi regolarmente che il galleggiante (dispositivo di limitazione del livello dell'acqua) sa pulito e alla segn di danneggiamo

25-Spagnere immediatamente l'apparecchio in caso di fuoriuscita di liquido o schiuma.

L'utilizzo dell'apparecchio in concomitanza con polveri particolaremente fini (dimensione minore di 0,3 m ) richiede l'adozione di specifici filtri forniti in opzione (Hepa).

USO Funzione soffiante

vedi fig. ⑥

CURA E MANUTENZIONE

L'apparechio non richiede manutenzione.

• Scollegare l'apparecchio alla rete elettrica, staccando la spina alla presa elettrica, prima di effettuare qualiasi intervento di manutenzione e pulizia.

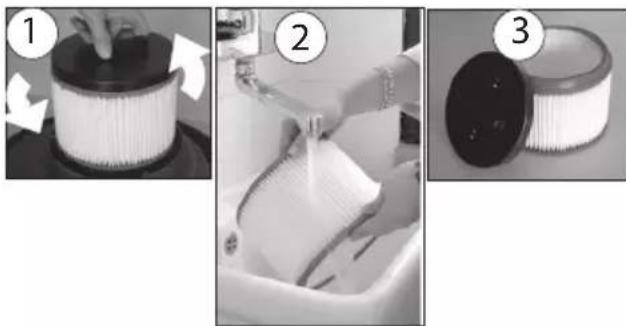

Pulizia Del Filtro

vedi fig. ⑧

1-Smontare il filtro
2-Lavare il filtro
3-Lasciare asciugare il filtroproma di rimontarlo

USO Aspiracenere

vedi fig. ⑤

Non aspirare ceneri calde, braci accese o liquidi. Assicurarsi che il materiale da aspirare non sua incandescente.
Se il tubo flex per genere C durante l'utilizzo diventa caldo, spagnere subito l'apparecchio e lasciarlo raffreddare.
Non svuotate mai il bidone in un recipiente lavorante inflammabile e assicuratevi che la cenere sia completeness raffreddata.
- Verificare sempre il contentuto del bidone: la genere non deve mai arrivare all'altezza del bocchettone di aspirazione H.

In caso di diminuzione della potenza aspirante:

1). Assicurarsi che l'interruttore sa in posizione (0) OFF e collegare l'apparecchio ad una presa di corrente idonea.
23La macchina delve essere sempre mantenuta su una base orizzontale, in modo sicuro e stabile.
- Inserire ilhetto adatto all'uso.
24·Non lavorare maiswana aver montato i filtri.
- Utilizzato gli accessori più adatti per l'uso richie -sto.
- Posizione l'interruttore su (-) ON per accendere l'apparecchio.
(vedi fig. ⑦) Scuotifiltro pneumatico T: In caso di diminuzione della potenza aspirante, azionare alcune volte lo scuotifiltro T.
2) Se la forza aspirante del bidone diminuisce, verificare lo stato di riempimento del bidone I ed eventualmente svuotarlo.
3) Controllare lo stato di intasamento della rete del fusto F. Eventually pulire la rete scuotendola o pulendola con un pennello o lavandola.
- Finita l'opération di pulizia della stufa o del ca-minetto, procedere con la pulizia della macchina e del filtro di aspirazione.

CONDIZIONI DI GARANZIA

Tutti i nostri appearecchi sono stati sottoposti ad accurati collaudi e sono coperti da garanzia da difetti di fabbricazione in conformità alle normative vigenti applicabili nei vari Paesi.

La garanzia decorre alla data di acquisito.

Sono escludi alla garanzia: le parti soggette a normale usura, le parti in gomma, spazzole di carbone, i filtri, gli accessori e gli optionali; i danni accidentali, per trasporto, per incuria o inadequato trattamento, per uso ed installatione errati o impropri.

La garanzia non contemple la pulizia degli organi funzionanti, delle incrostazioni, dei filtri e ugelli in genere.

La macchina è destinata esclusivamente ad un uso hobbystico e NON PROFESSIONALE:

La garanzia non copre l'uso diverso da quello privato.

SMALTIMENTO

Quale proprietario di un appearecchio elettrico o elettronico, la legge (conformmente alla direttiva UE 2002/96/CE del 27 gennaio 2003 sui rifiuti da apparecchiature elettriche ed elettroniche e alle legislazioni nazionali degli Stati membri

UE che hanno fatto in atto tale direttiva) le vieta di smaltire quello prodotto o i loro accessori elettrici / elettronici come rifiuto domestico solido urbano e le impone invece di smaltirlo negli apposti centri di raccolta. E' possibile smaltire il prodotto direttamente dal distributore mediante l'acquisto di un prodotto nuovo, equivalente a quello da smaltire.

Abbandonando il prodotto nell'ambiente si potrebbero creare gravi danni all'ambiente stesso e alla salute umana. Il symbolo in figura rappresenta il bidone dei rifuti urbani ed è tassativamente vietato riporre l'apparecchio in questi contentitori. La non ottemperanza alle indicazioni della direttiva 2002/96/CE e ai decreti attuativi dei vari Stati comunitari è sanzionabile amministrativamente.

Livello di pressione acustica Lpa 74 db (A)
