MANUALE UTENTE LAGUNA M EDILKAMIN

I Installazione, uso e manutenzione

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto.

Prima di utilizzarlo, Le chiediamo di leggere attentamente questa scheda, al fine di poterne sfrutta-re al meglio ed in totale sicurezza tutte le prestazioni.

Per ulteriori chiarimenti o necessità contatti il RIVENDITORE presso cui ha effettuato l'acquisto o visiti il nostro sito internet www.edilkamin.com alla voce CENTRI ASSISTENZA TECNICA.

La scrivente EDILKAMIN S.p.A. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192

Caldaia, a marchio commerciale EDILKAMIN, denominata LAGUNA M

N° di SERIE: Rif. Targhetta dati Dichiarazione di Conformità

Dichiara che:

Caldaia LAGUNA M rispetta i requisiti delle direttive europee:

2014/35/CE - Direttiva Bassa Tensione

2014/30/CE - Direttiva Compatibilità Elettromagnetica

EDILKAMIN S.p.a. declina ogni responsabilità di malfunzionamento dell'apparecchiatura in caso di sostituzione, montaggio e/o modifiche effettuate non da personale EDILKAMIN senza autorizzazione della scrivente.

La presente documentazione dev'essere conservata per l'identificazione unitamente al documento fiscale d'acquisto i cui dati dovranno essere comunicati in occasione di eventuali richieste di informazioni e messi a disposizione in caso di eventuale intervento di manutenzione;

- i particolari rappresentati sono graficamente e geometricamente indicativi.

INDICE

INFORMAZIONI PER LA SICUREZZA.... 4

INFORMAZIONI GENERALI 5

INSTALLAZIONE 9

ISTRUZIONI D'USO 21

MANUTENZIONI 38

CONSIGLI PER POSSIBILI INCONVENIENTI 42

DEMOLIZIONE E SMALTIMENTO 45

NOTE 46

INFORMAZIONE PER LA SICUREZZA

AVVERTENZE GENERALI PER L'UTENTE

- Il libretto di istruzione costituisce parte integrante del prodotto: assicurarsi che sia sempre a corredo dell'apparecchio, affinchè possa essere consultato dall'utente, installatore o dal responsabile dell'impianto.

- Leggere attentamente il presente manuale prima di effettuare qualsiasi operazione sul prodotto.

- Conservare con cura il libretto per ogni ulteriore consultazione.

- Far eseguire il collaudo da Centro Assistenza Tecnica - autorizzato EDILKAMIN (CAT), secondo quanto descritto nel presente manuale e nel rispetto di tutti i regolamenti locali, inclusi quelli che fanno riferimento alle Norme nazionali ed europee.

- Per l'installazione, in Italia, è necessario fare riferimento alla norma dichiarazione di conformità ai sensi del D.M. 37/2008 (ex L. 46/90) e secondo le norme UNI 10683 e UNI 10412-2.

- Il costruttore non si ritiene responsabile di danni a cose, persone o animali, dovuti a una errata installazione o uno scorretto utilizzo del prodotto.

- Prima di effettuare qualsiasi operazione di pulizia e manutenzione del prodotto, disinserire il prodotto dalla rete di alimentazione e/o attraverso gli organi di intercettazione escludere il prodotto dall'impianto idraulico.

- In caso di guasto e/o cattivo funzionamento del prodotto, disattivarlo, astenendosi da ogni tentativo di riparazione o intervento.

- L'eventuale riparazione dovrà essere effettuata solamente da Centro Assistenza Tecnica - autorizzato EDILKAMIN (CAT), utilizzando esclusivamente ricambi originali.

- E' vietato l'uso del prodotto da parte dei bambini o persone inabili non assistite.

- Collegare il prodotto a una presa elettrica a Norma tensione 230 V – 50 Hz.

- Collegare il prodotto all'impianto di riscaldamento, questa non può in nessun caso essere usata senza l'allacciamento idraulico e senza la carica dell'acqua.

- Verificare che l'impianto elettrico e le prese abbiano la capacità di sopportare l'assorbimento massimo del prodotto riportato nel manuale.

- Verificare la portata del solaio in funzione del peso del prodotto, se necessario intervenire con metodi adeguati (piastra di distribuzione del carico), per ogni dubbio consultare un tecnico specializzato.

- Non utilizzare il prodotto con porta aperta.

- Dopo un lungo periodo di inattività controllare il camino e la canna fumaria per verificare la presenza di eventuali ostruzioni.

- Alcune parti del prodotto in particolare porta, tubo scarico, durante il funzionamento raggiungono temperature molto elevate, evitare il contatto con tali parti senza idonee protezioni.

- Non impiegare liquidi o sostanze infiammabili per accendere il prodotto o ravvivare la fiamma.

- Il prodotto deve essere alimentato esclusivamente con i combustibili aventi caratteristiche descritte nel manuale.

- Accertarsi che il locale di installazione del prodotto sia adatto e con aperture minime di ventilazione secondo quanto prescritto dalla norme vigenti.

- Qualsiasi manomissione, sostituzione e/o modifica non autorizzata di particolari del prodotto può causare pericolo per l'incolumità dell'utente e solleva il costruttore da ogni responsabilità.

- Qualsiasi manomissione, sostituzione o modifica alla parte elettronica diversa da quanto riportato nel manuale fa decadere la garanzia.

- Le ceneri calde non possono essere messe nei rifiuti o lasciate incustodite.

- E' vietato modificare i dispositivi di sicurezza o di regolazione.

• Non tirare, torcere, o staccare i cavi elettrici.

- E' vietato manipolare sostanze facilmente infiammabili o esplosive nelle vicinanze del prodotto caldaia durante il suo funzionamento.

- Non utilizzare il prodotto in modo diverso dal quale è stato concepito.

INFORMAZIONI GENERALI

IMBALLO E TRASPORTO

La caldaia viene consegnata completa di tutti i suoi componenti elettrici, meccanici e idraulici e collaudata in fabbrica.

NOTA

• Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completezza del contenuto (libretto di garanzia, scheda tecnica).
• il numero di serie, necessario per l'identificazione della caldaia, è indicato:
• nell'imballo
• sul libretto di garanzia
• sulla targhetta applicata sul retro dell'apparecchio;

Lo smaltimento o il riciclaggio dell'imballo è a cura dell'utente finale.

La caldaia va sempre movimentata in posizione verticale mediante carrelli manuali o meccanici, che possono sollevare il bancale su cui è imballata o direttamente la caldaia stessa.

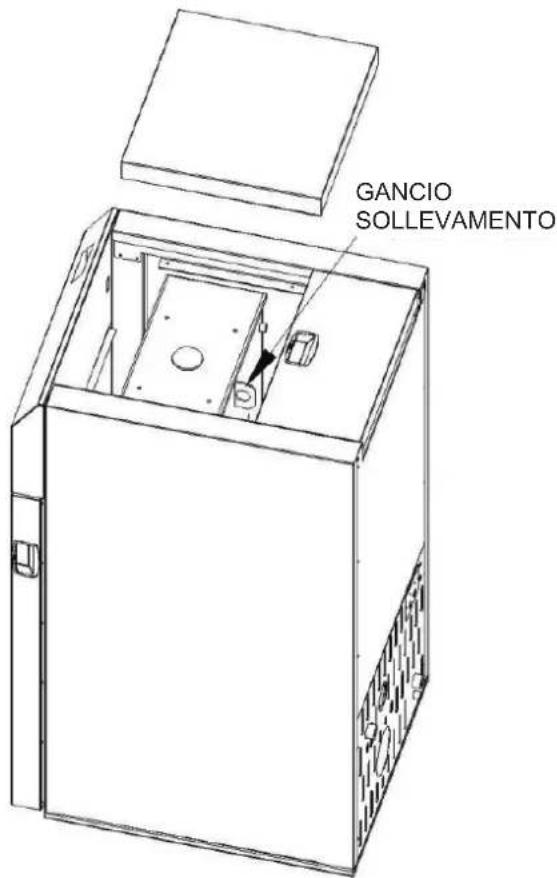

La caldaia è predisposta di un gancio per il sollevamento come mostrato in figura.

INFORMAZIONI GENERALI

DECRIZIONE DELLA MACCHINA

La caldaia è progettata per la produzione di acqua calda utilizzando come combustibile biomasse solide.

La caldaia è progettata e costruita secondo la norma EN 303-5.

La caldaia è progettata per essere collegata agli impianti di riscaldamento.

Di seguito descriveremo brevemente il principio di funzionamento della caldaia.

Il combustibile stoccato nel serbatoio raggiunge il crogiolo per mezzo di una coclea.

Qui per mezzo di una resistenza e dell'aria, portata all'interno dal ventilatore posto all'uscita fumi, si avvia la combustione.

La camera di combustione è immersa nell'acqua contenuta nell'intercapedine.

Il calore viene scambiato per conduzione e irraggiamento dalla fiamma e per convezione attraverso il percorso che compiono i fumi verso la canna fumaria.

L'acqua una volta riscaldata fluirà nell'impianto per mezzo del circolatore.

La caldaia è dotata di:

• Circolatore
• Vaso di espansione 10 lt (prevedere quindi eventuale vaso di espansione sul circuito)
• Valvola di sicurezza a 3 bar
• Manometro per verifica pressione impianto
• Sistema di pulizia automatico crogiolo e scambiatore fumi

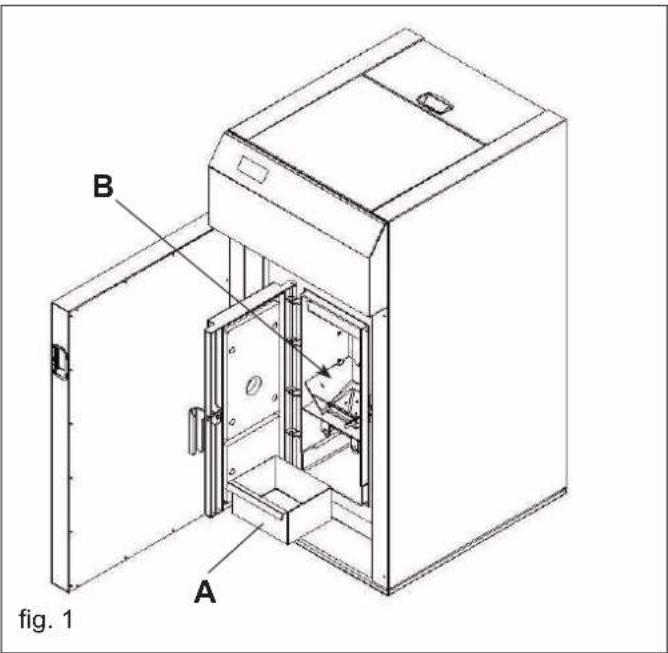

  • Cassetto per raccolta cenere

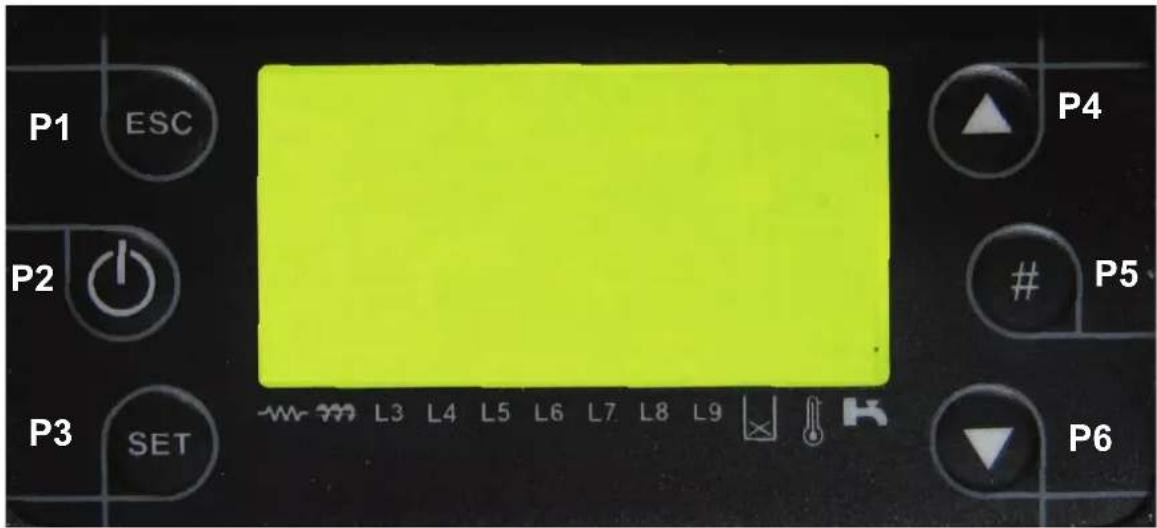

• Centralina elettronica completa di pannello elettronico con controllo puffer

COMBUSTIBILI UTILIZZABILI

La caldaia può bruciare combustibili granulosi tipo pellet, nocciolino e guscio di nocciola (mais escluso).

Il combustibile utilizzato deve essere di buona qualità con i seguenti requisiti minimi:

• Truciolo o granulo senza aggiunta di additivi chimici
• Dimensioni Lunghezza max. 20 mm e diametro 4 mm < ∅ < 6 mm
• Potere calorifico da 21,60 MJ/kg = 5160 kcal/kg = 6,00kWh/kg
  a 16,74 MJ/kg = 3999 kcal/kg = 4,65kWh/kg
• Densità da 1,12 kg/dm ^3 a 1,4 kg/dm ^3
  • Umidità inferiore 10%
  • Cenere da 0,19% a 4,0%

L'impiego di combustibili scadenti danneggia le funzioni della caldaia e può determinare la cessazione della garanzia e l'annessa responsabilità del produttore.

Edilkamin ha progettato, testato e programmato i propri prodotti perché garantiscano le migliori prestazioni con pellet di cat. A1 secondo la Norma EN 14961-2.

N.B.: Per garantire una combustione senza problemi è necessario che il combustibile sia conservato in un luogo asciutto e non umido e distante da fonti di calore.

INFORMAZIONI GENERALI

DATI TECNICI

CARATTERISTICHE TERMOTECNICHE ai sensi EN 303-5 con pellet A1 secondo EN 14961-2(1)
	LAGUNA M 25		LAGUNA M 33
	potenza nominale	potenza ridotta	potenza nominale	potenza ridotta
Potenza al focolare	24,2	7,1	32	9,5	kW
Potenza all'acqua	21,9	6,4	29,1	8,7	kW
Rendimento	90	89,5	91	91,4	%
Emissione CO al 10% O_2	0,016	0,014	0,025	0,013	%
Temperatura fumi	139	70	154	74	°C
Consumo combustibile	5,1	1,5	6,7	2	kg/h
Capacità serbatoio	70		70		kg
Tiraggio	0,12 - 0,03		0,12 - 0,03		mbar
Contenuto acqua	54		54		Litri
Pressione max esercizio acqua	2		2		bar
Temperatura max esercizio H_2O	90		90		°C
Perdite carico lato acqua	200 a ΔT = 20 K - 750 a ΔT = 10 K		200 a ΔT = 20 K - 750 a ΔT = 10 K		mbar
Autonomia	13	45	10	34	ore
Volume riscaldabile *	570		760		m^3
∅ condotto fumi (maschio)	100		100		mm
∅ condotto presa aria (maschio)	60		60		mm
Peso con imballo	260		270		kg

DATI TECNICI PER DIMENSIONAMENTO CANNA FUMARIA che deve comunque rispettare le indicazioni della presente scheda e delle norme di installazione di ogni prodotto
	LAGUNA M 25 LAGUNA M		33
	potenza nominale	potenza ridotta potenza	nominale potenza	ridotta
Potenza al focolare 24,2 7,1 32 9,5 kW
Temperatura uscita fumi allo scarico 167 83 184 89 °C
Tiraggio minimo 0 - 0,05 0 - 0,05 mbar
Portata fumi 14,2 8,1 17,4 10	g/s

* Il volume riscaldabile è calcolato considerando un isolamento della casa come da L 10/91 e successive modifiche e una richiesta di calore di 33 Kcal/m³ ora.
E' importante tenere in considerazione anche la collocazione della caldaia nell'ambiente da scaldare.
(1) I dati tecnici possono variare con l'utilizzo di combustibili con caratteristiche diverse.

CARATTERISTICHE ELETTRICHE
Alimentazione	230Vac +/- 10% 50 Hz
Potenza assorbita media	115 W (Laguna M 25) -129 W (Laguna M 33)
Potenza assorbita in accensione	300 W
Protezione su scheda elettronica	Fusibile T6,3A, 250 Vac 5x20

N.B.

1) tenere in considerazione che apparecchiature esterne possono provocare disturbi al funzionamento della scheda elettronica.
2) attenzione: interventi su componenti in tensione, manutenzioni e/o verifiche devono essere fatte da personale qualificato (Prima di effettuare qualsiasi manutenzione, disinserire l'apparecchio dalla rete di alimentazione elettrica).
3) In caso di problemi alla rete elettrica consultare un elettricista per valutare l'installazione di un gruppo di continuità di almeno 800 VA a onde sinusoidali. Variazione maggiori del 10% di alimentazione possono provocare problemi al prodotto.

I dati sopra riportati sono indicativi e rilevati in fase di certificazione presso organismo notificato.

EDILKAMIN s.p.a. si riserva di modificare i prodotti senza preavviso e a suo insindacabile giudizio.

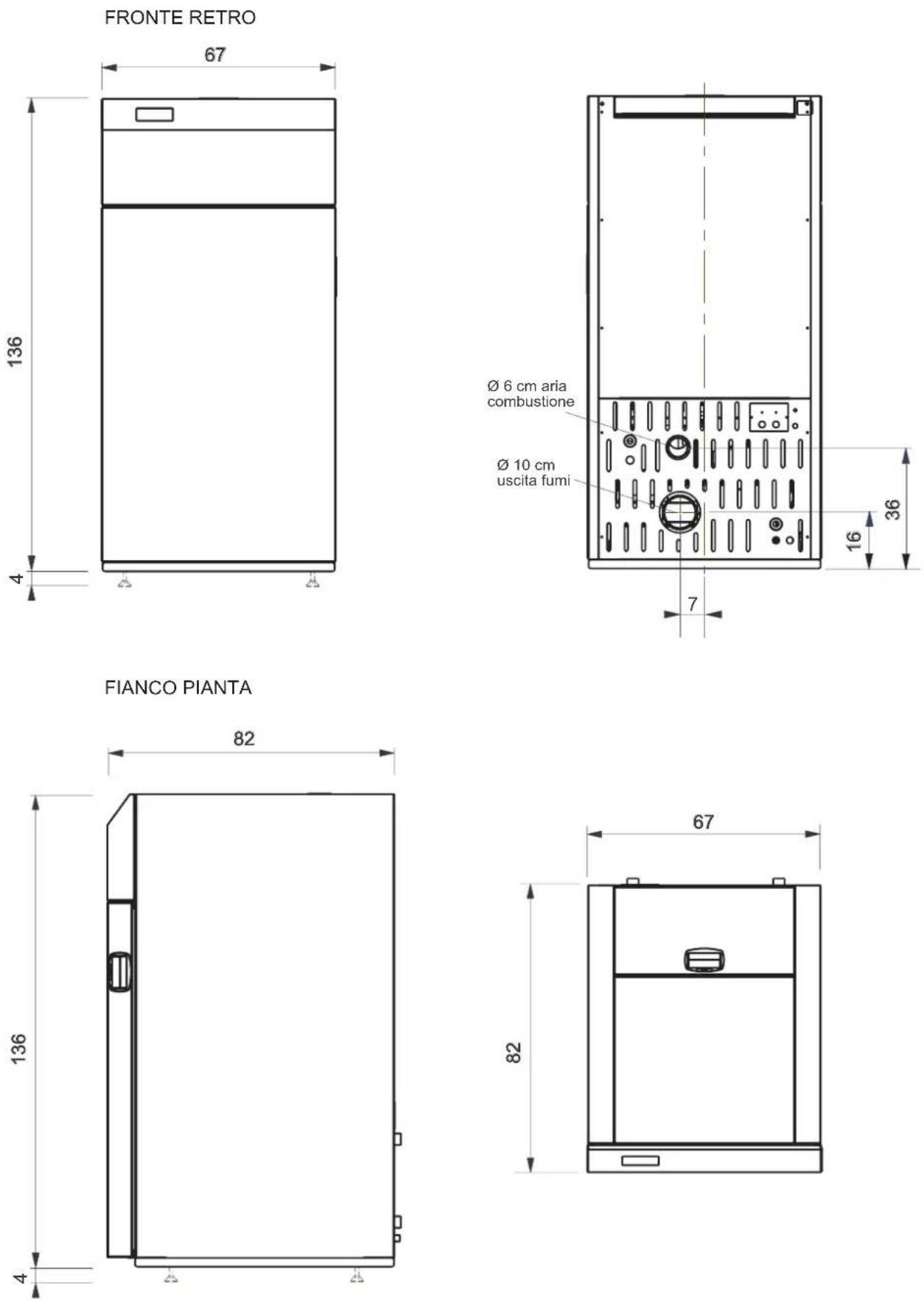

DIMENSIONI

L'installazione della caldaia deve avvenire nel rispetto dei regolamenti locali, inclusi quelli che fanno riferimento a norme nazionali ed europee.

• La caldaia deve essere destinata solo all'uso per la quale è stata concepita. Ogni altro uso è da considerarsi improprio e pericoloso.
• La caldaia è progettata per riscaldare acqua, ogni altro uso di liquidi diverso dall'acqua è da considerarsi improprio e pericoloso.
• La caldaia è progettata esclusivamente per essere installata all'interno di locali tecnici idonei. Pertanto non può essere installata e funzionare all'esterno.

L'installazione all'esterno può causare malfun- zionamenti e pericoli.

• È VIETATO l'uso della caldaia da parte di bambini o persone inabili.
• È VIETATO modificare o alterare i dispositivi di sicurezza della caldaia.
• NON lasciare gli elementi di imballo alla portata di bambini o persone inabili.
• NON toccare la caldaia con piedi umidi o bagnati.
• NON tappare o ridurre le aperture di areazione del locale tecnico caldaia.
  • NON tappare o ridurre gli ingressi aria della caldaia.
• Durante il funzionamento alcuni elementi della caldaia possono raggiungere temperature elevate quindi evitare di venire a contatto con essi senza le opportune protezioni.
• Durante il funzionamento la porta del focolare DEVE rimanere chiusa.
• La caldaia è stata progettata per funzionare con qualsiasi condizione climatica, ma in caso di condizioni climatiche avverse potrebbero intervenire sistemi di sicurezza.

In nessun caso disabilitare i dispositivi di sicurezza.

• In caso di calamità naturali come terremoti, alluvioni ecc. spegnere immediamente la caldaia.
• In caso di blocco della caldaia, non causato da normale manutenzione, chiamare il centro assistenza.
• Gli allacciamenti scarico fumi e idraulico devono essere eseguiti da personale qualificato che possa rilasciare documentazione di conformità di installazione secondo le norme nazionali.

In Italia è necessario fare riferimento alla norma dichiarazione di conformità ai sensi del D.M.

37/2008 (ex L. 46/90) e secondo le norme UNI 10683 e UNI 10412-2.

In caso di installazione in condominio, chiedere parere preventivo all'amministratore.

- Il tecnico installatore dovrà illustrare il funzionamento del sistema.

La prima accensione (collaudo) deve essere eseguita dal CENTRO ASSISTENZA TECNICA AUTORIZZATO EDILKAMIN (CAT) come pre-scritto dalla norma UNI 10683.

Detta norma indica le operazioni di controllo da eseguire sul posto, finalizzate ad accertare il corretto funzionamento del sistema.

Il centro di assistenza tecnica Edilkamin (CAT), avrà cura anche di tarare la caldaia in base al tipo di pellet e alle condizioni di installazione.

La messa in servizio da parte del CAT è indispensabile per l'attivazione della garanzia convenzionale.

LOCALE CALDAIA

Prima di effettuare l'installazione occorre individuare il punto adatto a collocare la caldaia verificando che:

• La caldaia da installare sia idonea al tipo di impianto su cui sarà inserita.
• Il locale abbia i requisiti e caratteristiche rispondenti alle norme vigenti.
• Nel locale affluisca sufficiente aria comburente per una regolare combustione.
• Sia possibile realizzare il passaggio delle tubazioni per l'impianto di riscaldamento.
• Il piano di appoggio abbia una capacità portante idonea a sostenere il peso dell'apparecchiatura. In caso contrario il piano d'appoggio andrà opportunamente adeguato prima dell'installazione.
• Le pareti posteriori e laterali e il pavimento di appoggio della caldaia siano realizzati con materiali incombustibili o rivestiti con materiale di protezione.
• Sia possibile realizzare o posizionare facilmente la canna fumaria e le prese aria esterna.

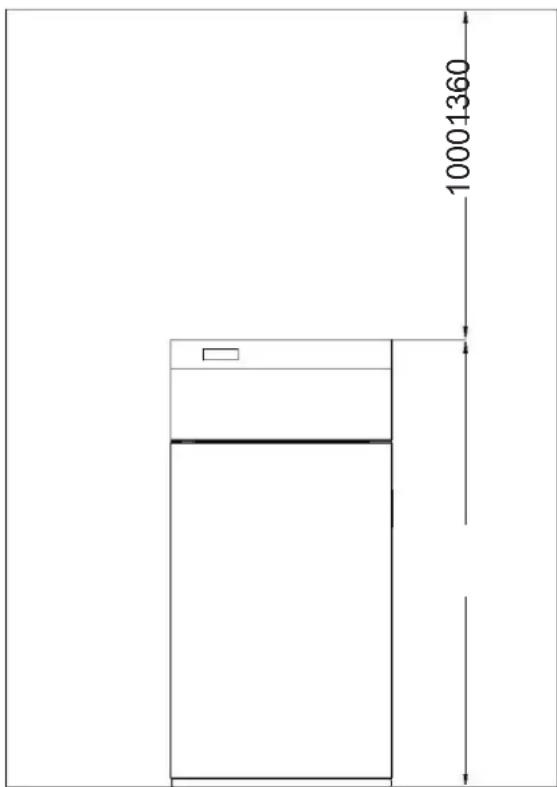

DISTANZE DA RISPETTARE NEL LOCALE

La caldaia è progettata per essere installata a distanze di sicurezza da oggetti e muri.

• Distanza minima davanti la caldaia deve essere di 1000 mm per garantire la corretta apertura della porta e le normali operazioni di manutenzione.
• Distanza minima ammessa tra il lato posteriore e una parete deve essere 400 mm.
• Distanza minima tra la caldaia e le pareti laterali deve essere 500 mm.
• Distanza minima tra la caldaia e la parete superiore deve essere almeno 1000 mm per garantire il carico del combustibile e la normale manutenzione.

400 500500 1000

10001360

INSTALLAZIONE

PRESE D'ARIA

É indispensabile che il locale dove la caldaia è collocata abbia una presa di aria di sezione di almeno 80 cm² tale da garantire il ripristino dell'aria consumata per la combustione. In alternativa, è possibile prelevare l'aria per la caldaia direttamente dall'esterno attraverso un prolungamento in acciaio del tubo di diametro 6 cm ubicato sullo schienale della caldaia stessa. Il tubo deve essere di lunghezza inferiore a 1 metro e non deve presentare curve.

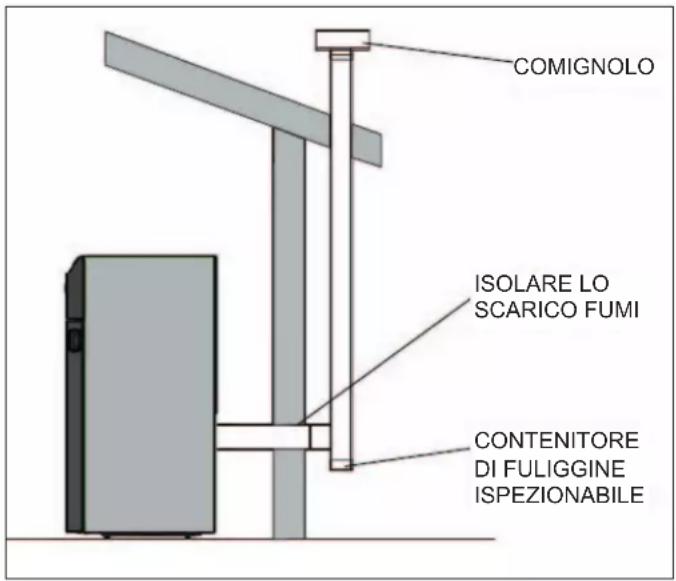

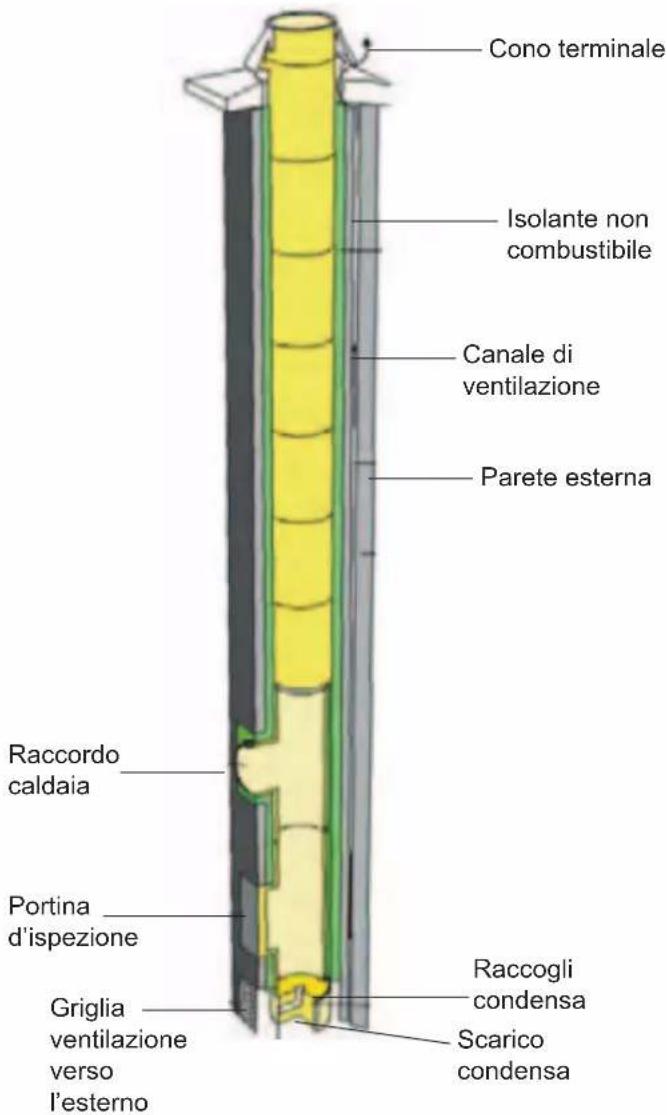

ALLACCIAMENTO ALLA CANNA FUMARIA

La caldaia ha un funzionamento a tiraggio forzato quindi attraverso l'estrattore fumi immette aria comburente all'interno della camera per consentire la combustione. È quindi necessario garantire una corretta evacuazione dei fumi connettendo la caldaia a una canna fumaria che garantisca un tiraggio naturale. Per l'allacciamento a una canna fumaria sono da rispettare le normative locali e nazionali. Una canna fumaria deve rispondere ai seguenti requisiti:

• Deve essere di materiale impermeabile e resistente alla temperatura dei fumi e relative condensazioni.
• Deve essere di sufficiente resistenza meccanica e debole conduttività termica.
• Deve essere perfettamente a tenuta per evitare il raffreddamento della canna stessa.
• Deve avere un andamento il più possibile verticale.
• Deve essere adeguatamente distanziato da materiali combustibili o infiammabili mediante intercapedine d'aria o opportuno isolante.
• Camini vecchi o nuovi costruiti senza rispettare le specifiche potranno essere recuperati intubando il camino stesso. Si dovrà quindi introdurre una canna metallica all'interno del camino esistente e riempire con opportuno isolante.
• La canna fumaria deve avere un diametro della tubazione non inferiore a quello del raccordo di uscita dalla caldaia.
• Deve avere sezione interna preferibilmente circolare; le sezioni quadrate o rettangolari devono avere angoli arrotondati con raggio non minore di 20 mm.

• Deve avere sezione interna costante, libera, indipendente, priva di strozzature.

• I tubi fumi non devono attraversare locali nei quali è vietata l'installazione di apparecchi di combustione.
  • Non sono ammessi tubi flessibili.

• Deve essere installata immediatamente dopo l'uscita dalla caldaia un tubo a "T" in modo da poter effettuare periodicamente la pulizia dei residui.
• Non può essere utilizzato un condotto fumario collettivo.

• Si devono utilizzare solo condotti di scarico adeguati al tipo di combustibile utilizzato.
• Una corretta realizzazione del condotto fumario permette, in caso di interruzione di energia elettrica, un normale afflusso di fumi verso l'esterno.
• Evitare la realizzazione di tratti completa- mente orizzontali.
• Nel locale in cui sarà installata la caldaia non deve essere presente una cappa aspirante.
• Lo scarico diretto a parete non è consenti- to.
• Viste le basse temperature fumi in funzionamento a regime i canali di scarico devono essere realizzati con materiali idonei a resistere ai prodotti della combustione e alle loro eventuali condensazioni.
• Installare una valvola di ispezione per consentire un eventuale scarico di condensa formatasi.
• Utilizzare un terminale antipioggia e anti- vento.
• È necessario predisporre uno o più punti di misura per l'analisi di combustione a tenuta e/o autobloccanti.
• Si raccomanda il controllo delle emissioni dopo l'installazione.
• Si deve garantire un tiraggio di 12 Pa.
• Non deve essere installata nello stesso locale di altri apparecchi di riscaldamento.

Cono terminale Isolante non combustibile Canale di ventilazione Parete esterna Raccordo caldaia Portina d'ispezione Griglia ventilazione verso l'esterno Raccogli condensa Scarico condensa

INSTALLAZIONE

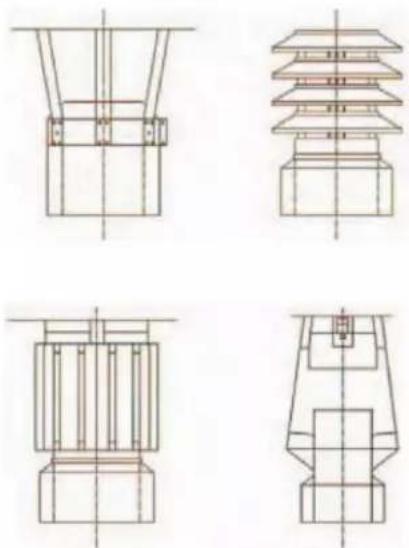

COMIGNOLO

Il comignolo dovrà rispondere ai seguenti requisiti:

• avere sezione e forma interna equivalente a quella della canna fumaria;
• avere sezione di uscita utile non minore del doppio di quella della canna fumaria;
• essere costruito in modo da impedire la penetrazione di pioggia, neve e corpi estranei e, in caso di venti, garantire il normale deflusso dei fumi;
• essere posizionato in modo da garantire un'a-deguata dispersione e diluizione dei prodotti della combustione e comunque al di fuori della zona di reflusso.

ALTEZZA DEL CAMINO

L'altezza della parte del camino sporgente dal tetto dipende dal tipo di tetto, dalla sua inclinazione e dalla sua posizione.

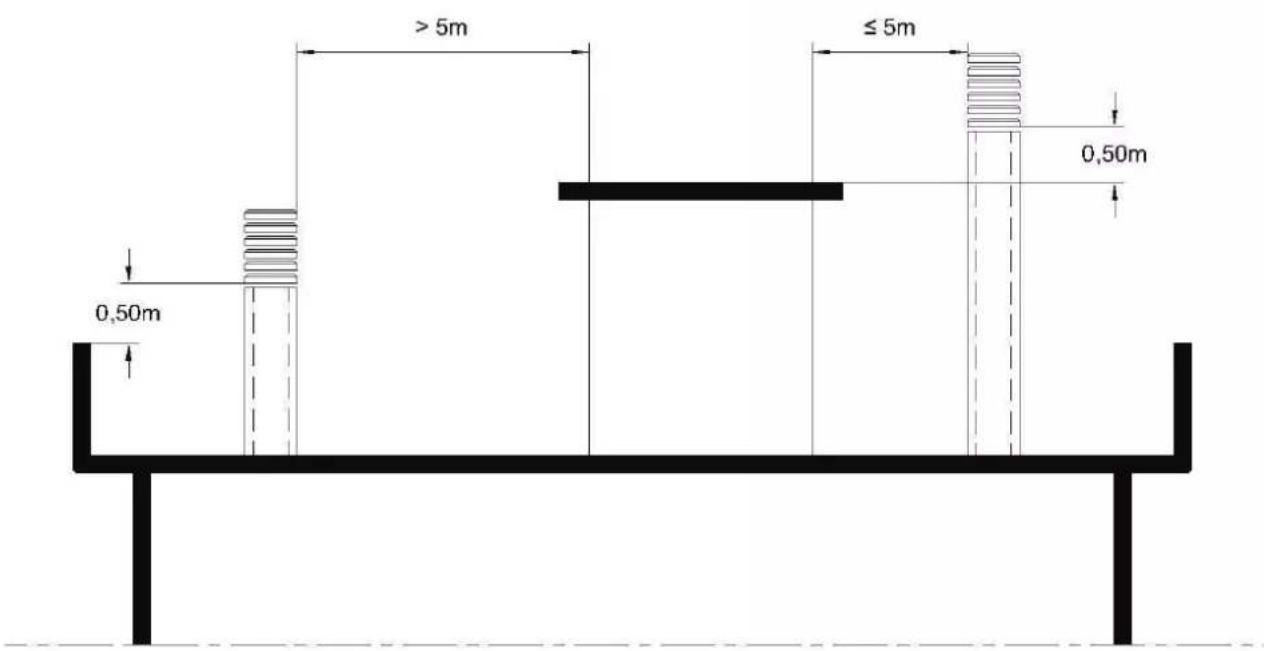

TETTO PIANO

INCLINAZIONE TETTO	ZONA DI REFLUSSO	DISTANZA TRA IL COLMO E IL CAMINO	ALTEZZA MINIMA CAMINO
m A H
15° 0,50 m		≤ 1,85 m 0,50 m oltre i	colmo
		> 1,85 m 1,00 m dal tetto
30° 0,80 m		≤ 1,30 m 0,50 m oltre i	colmo
		> 1,30 m 1,20 m dal tetto
45° 1,50 m		≤ 1,50 m 0,50 m oltre i	colmo
		> 1,50 m 2,00 m dal tetto
60° 2,10 m		≤ 1,20 m 0,50 m oltre i	colmo
		> 1,20 m 2,60 m dal tetto

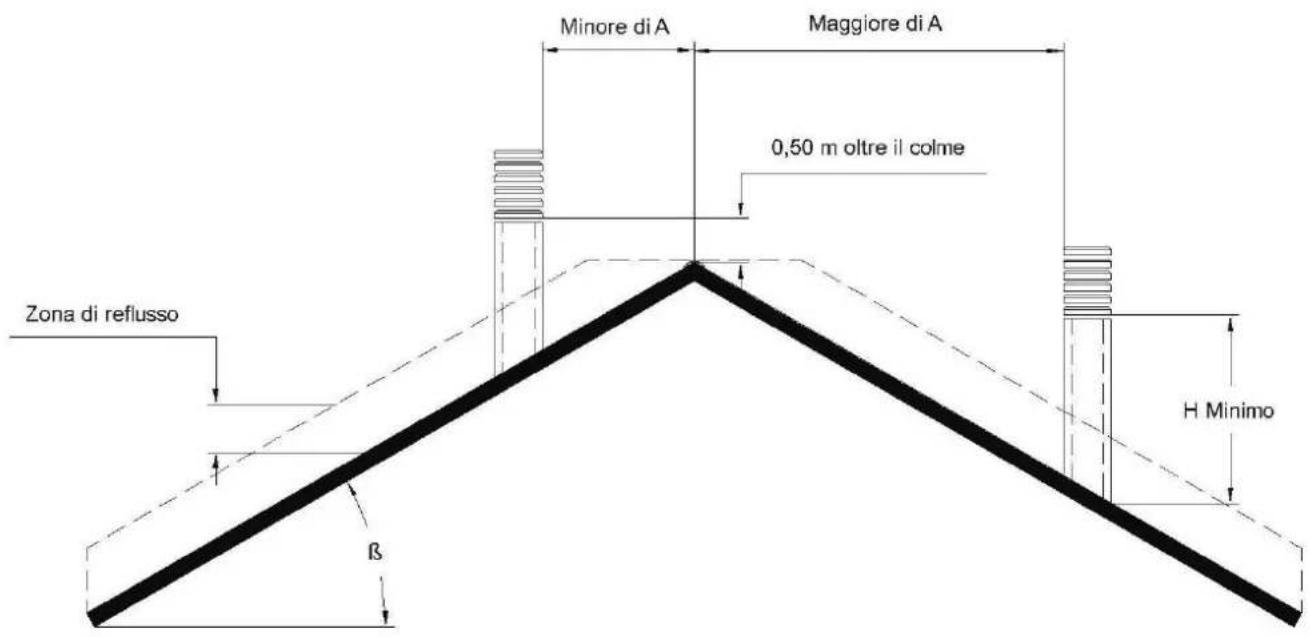

Minore di A Maggiore di A 0,50 m oltre il colme Zona di reflusso H Minimo β

SCARICO A TETTO CON CANNA FUMARIA IN ACCIAIO

Nell'installazione della canna fumaria garantire sempre una portina di ispezione che consenta di effettuare una pulizia periodica della fuliggine e un raccogli condensa con lo scarico per permettere l'evacuazione di eventuale condensa. Se il condotto fumi verrà installato completamente esterno, è opportuno realizzarlo completamente in acciaio inox a doppia parete per garantire una migliore resistenza agli agenti atmosferici e l'adeguata temperatura di scarico fumi.

COMIGNOLO ISOLARE LO SCARICO FUMI CONTENITORE DI FULIGGINE ISPEZIONABILE

SCARICO A TETTO CON CANNA FUMARIA TRADIZIONALE

I gas della combustione possono essere evacuati anche utilizzando una canna fumaria tradizionale esistente a patto che sia realizzata a norma.

Deve rispettare le seguenti regole:

• deve essere dotata di un adeguato isolamento e coibentazione nel tratto esterno esposto;
• la sezione interna deve essere costante;
• deve essere realizzata con materiale resistente alle alte temperature, all'azione dei prodotti della combustione e alla condensa eventualmente formatasi;
• deve essere dotata di una camera di raccolta fuliggine e condensa ispezionabile mediante uno sportello.
• il canale da fumo (tratto di condotto che collega la caldaia alla canna fumaria) può presenta-re:

- massimo 3 curve

- massimo 2 metri in orizzontale

COMIGNOLO CONTENITORE DI FULIGGINE CON SCARICO CONDENSA

Il corretto dimensionamento della caldaia e dell'impianto di riscaldamento, nonché la scelta della tipologia di impianto da realizzare, sono compiti dell'installatore e/o progettista.

Se l'installazione della caldaia prevede l'integrazione con un altro impianto preesistente con utilizzo di una caldaia gas, gasolio, legna ecc. deve essere eseguito da personale qualificato che possa rilasciare documentazione di corretta installazione secondo le norme vigenti in ogni Nazione (ad esempio in Italia ai sensi del D.M. 37/2008 e ai sensi della norma UNI 10412-2)

È importante lavare l'intero impianto prima di collegare la caldaia al fine di eliminare depositi e residui in conformità alla Norma UNI 8065 (trattamento dell'acqua negli impianti termici ad uso civile).

Installare a monte delle caldaia delle valvole di intercettazione al fine di isolarla dal resto dell'impianto qualora fosse necessario qualunque operazione di movimentazione o manutenzione.

L'impianto idraulico deve lavorare con pressione fra 1 e 1,5-2 bar a caldo su circuito a vaso chiuso.

N.B.: NON VA BENE installare la caldaia in sostituzione ad esempio di una termocucina installata a vaso aperto senza adeguare il sistema espansivo portandolo a vaso chiuso.

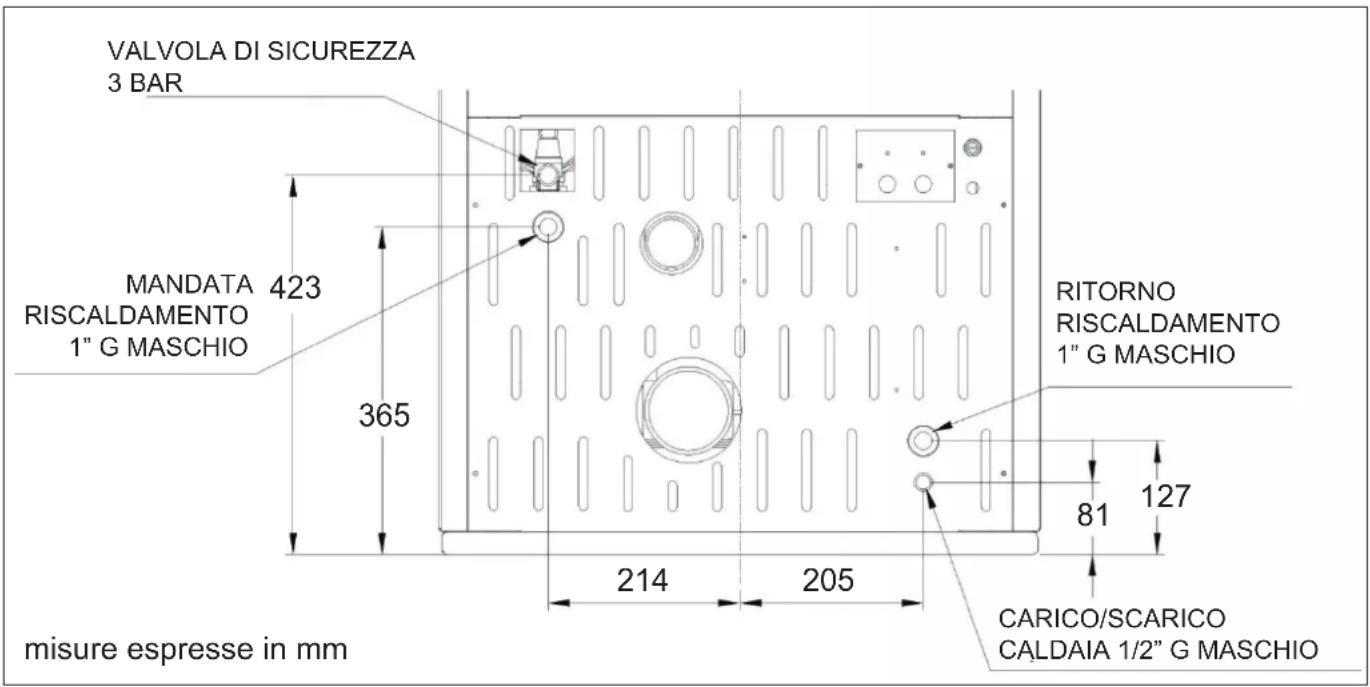

VALVOLA DI SICUREZZA 3 BAR MANDATA RISCALDAMENTO 1" G MASCHIO 423 365 RITORNO RISCALDAMENTO 1" G MASCHIO 81 127 214 205 CARICO/SCARICO CALDAIA 1/2" G MASCHIO misure espresse in mm

La caldaia è munita di:

• circolatore (Yonos-Para RS 15/6);
• vaso espansione 10 lt;
• valvola sicurezza 3 bar;
- valvola sfiato automatico.

INSTALLAZIONE

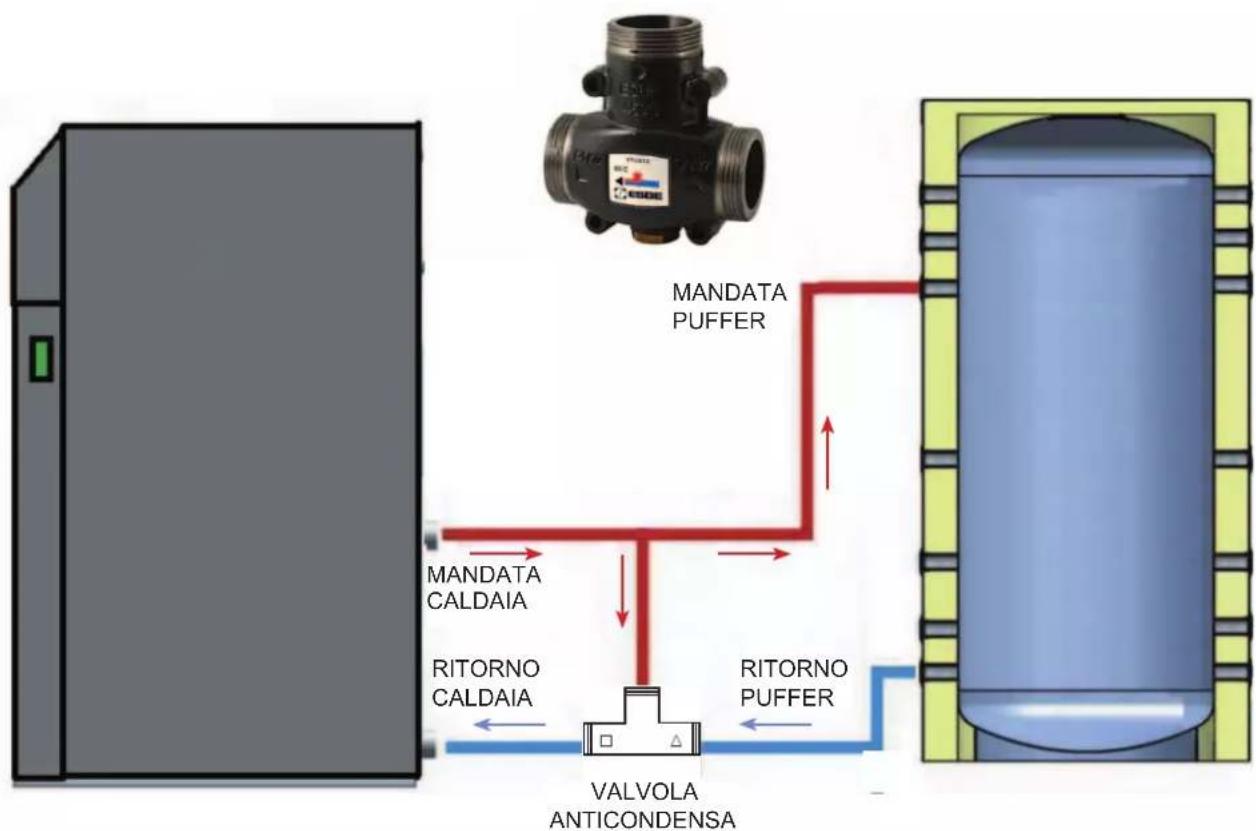

KIT ANTICONDENSA OPTIONAL

Per un corretto funzionamento è necessario, garantire almeno 55° C di temperatura di ritorno in caldaia, per evitare la formazione di condense nei tubi fumi, si consiglia ad esempio l'uso di una valvola miscelatrice anticondensa.

Una temperatura di ritorno in caldaia inferiore ai 55° C comporta la DECADENZA della garanzia sulla struttura.

Edilkamin non si potrà far carico di danni dovuti al mancato rispetto della temperatura minima di ritorno. Nello schema è stato previsto l'impiego di accessori disponibili a listino EDILKAMIN.


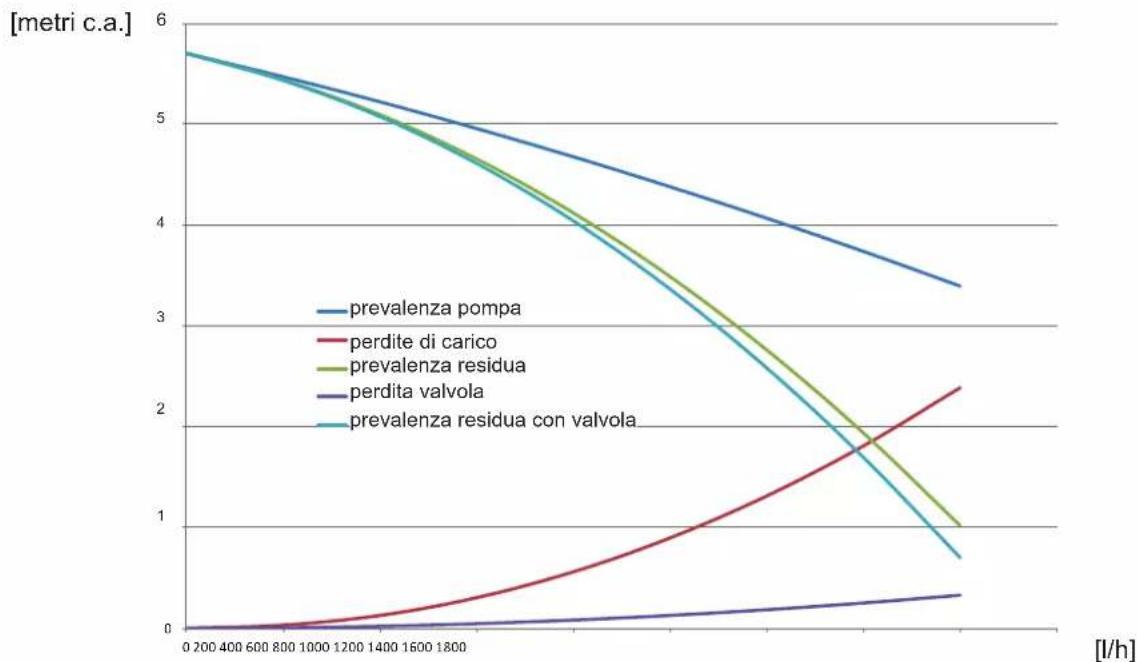

CURVA CARATTERISTICA VALVOLA ANTICONDENSA

INSTALLAZIONE

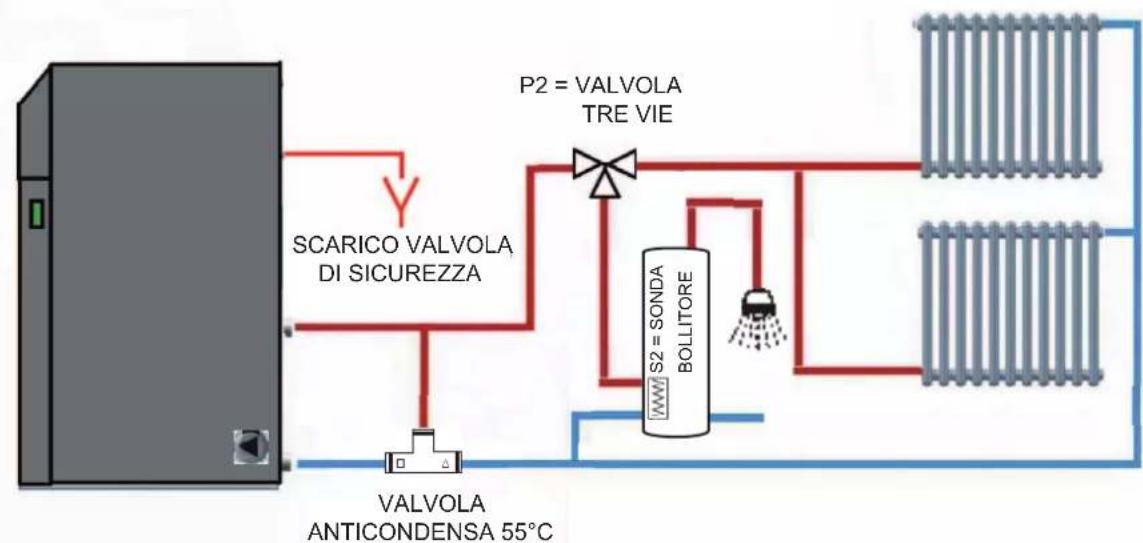

COLLEGAMENTO DIRETTO + BOLLITORE CON VALVOLA 3 VIE

Il circolatore della caldaia si attiva se la temperatura è superiore ai 50°C ed è presente richiesta dal circuito sanitario.

Se la temperatura del boiler sanitario è inferiore alla temperatura del SET sanitario, la temperatura della caldaia è maggiore del SET sanitario, la valvola 3 vie commuta verso il bollitore.


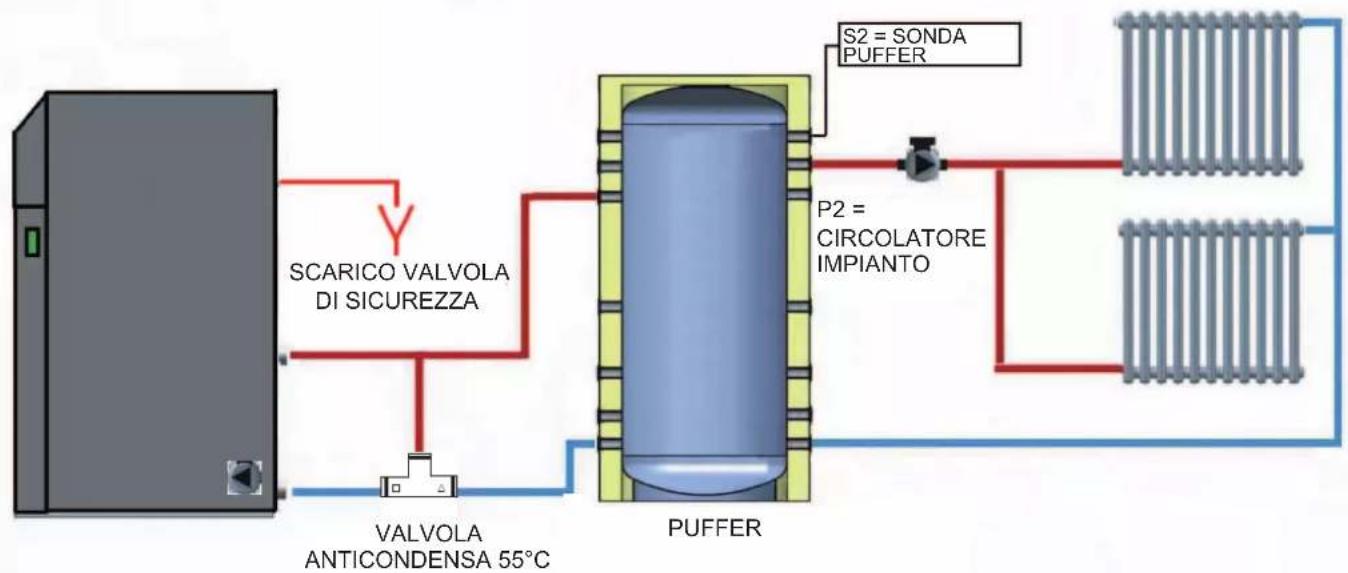

La caldaia è in grado di controllare il caricamento di un puffer attraverso l'utilizzo di una sonda di temperatura posizionata nel puffer. Se la temperatura dell'acqua in caldaia è maggiore di 50°C il ciclo ha inizio. Il sistema riscalda l'acqua del puffer se la temperatura della caldaia supera di 5°C la temperatura del puffer, nel caso sia inferiore il circolatore si ferma. Per garantire la sicurezza se la temperatura dell'acqua in caldaia supera i 75°C il circolatore rimane attivo. Il circolatore impianto P2 si attiva se la temperatura del puffer è maggiore di 50°C.

INSTALLAZIONE

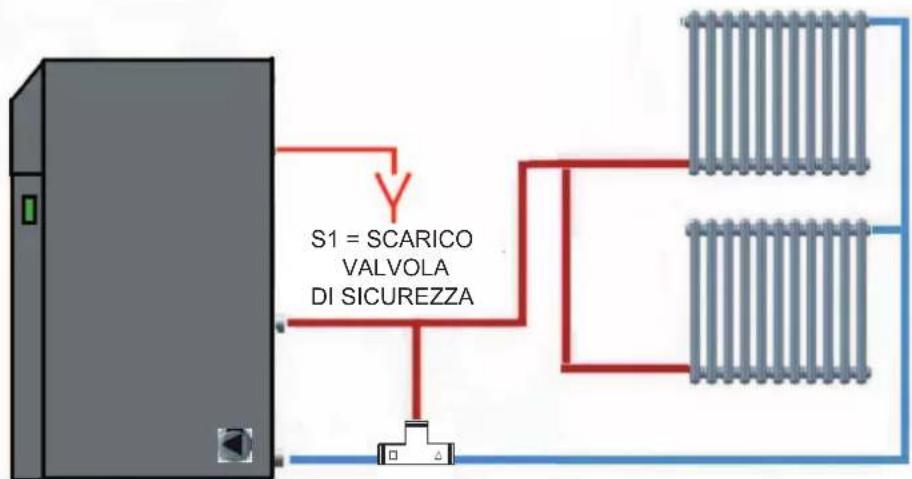

Il circolatore della caldaia si attiva se la temperatura è superiore ai 50°C.

VALVOLA ANTICONDENSA 55°C

RIEMPIMENTO DELL'IMPIANTO

Dopo aver eseguito i collegamenti idrici della caldaia occorre procedere al riempimento dell'impianto. Per effettuare un corretto riempimento dell'impianto procedere come segue:

• aprire eventuali valvole di intercettazione;
• aprire gli sfiati dei radiatori in modo che l'aria possa fuoriscire senza formare bolle;

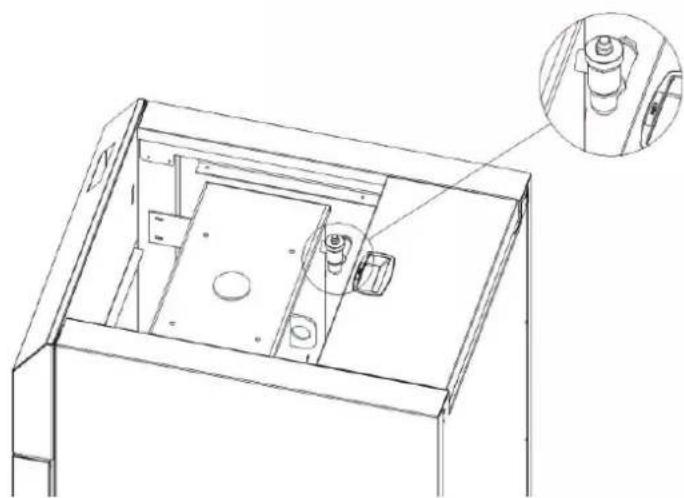

• allentare il tappo della valvola di sfiato automatico posta sotto il pianale frontale superiore; (valvola jolly vedi figura sotto)

- aprire la valvola di carico e iniziare a riempire l'impianto molto lentamente;

• chiudere gli sfiati dei radiatori non appena esce acqua;

- la pressione di carica deve non essere superiore a 1,5 bar;

• chiudere la valvola di carico;

- sfogare l'aria attraverso gli sfiati dei radiatori;

- effettuare una prima accensione della caldaia portando in temperatura l'impianto;

- arrestare la caldaia e ripetere le operazioni per sfogare l'aria.

La sicurezza elettrica dell'impianto deve essere garantita da un efficace collegamento di messa a terra e dall'uso di un dispositivo di protezione magnetotermico-differenziale con distanza tra i contatti di almeno 3 mm.

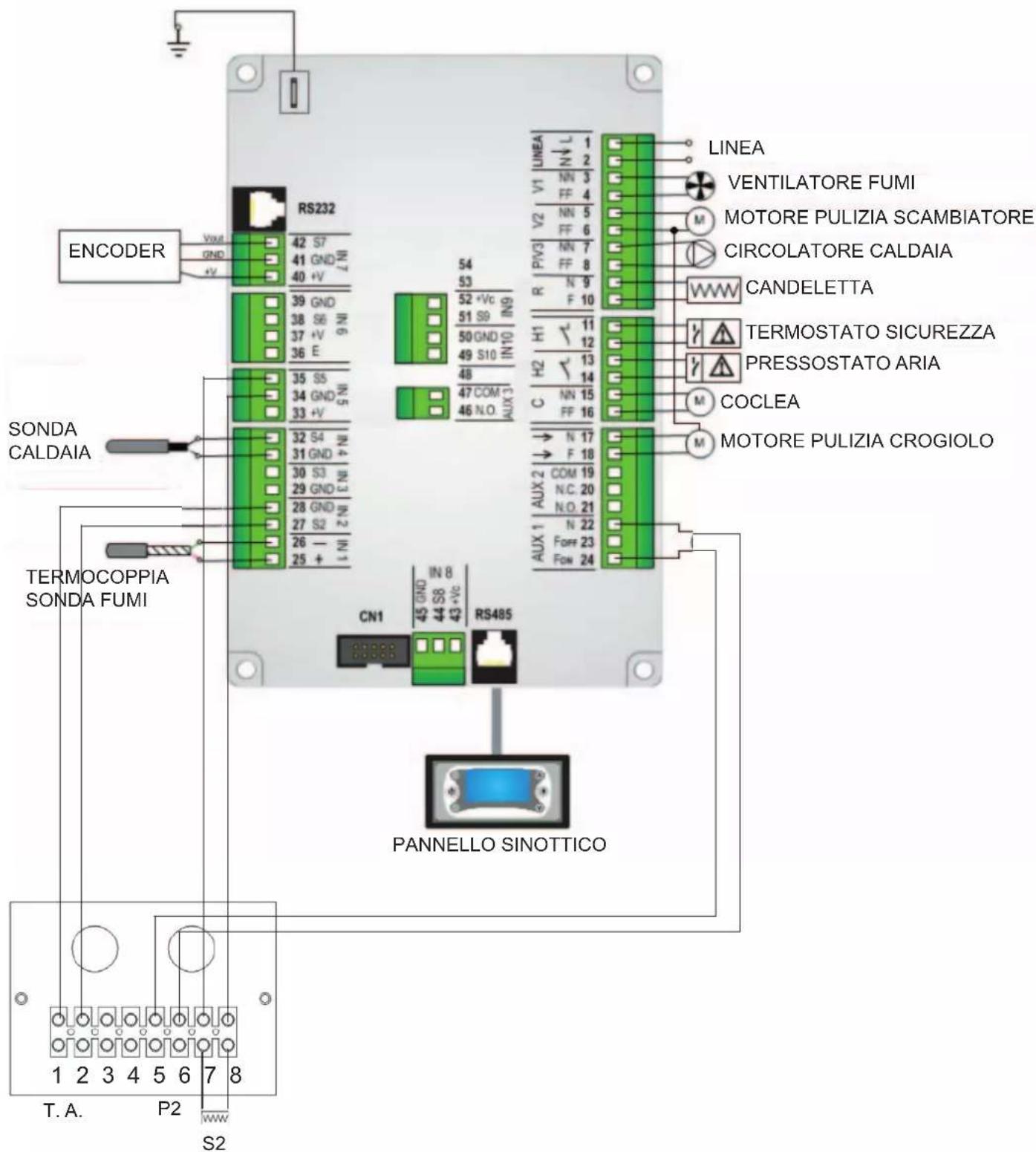

I componenti elettrici interni della caldaia richiedono il collegamento elettrico ad una rete a 230 V – 50 Hz. Il collegamento deve essere effettuato a regola d'arte come previsto dalle norme CEI solo da personale tecnico abilitato.

È altresì possibile connettere un termostato ambiente per comandare l'accensione della caldaia. Il termostato agisce come un interruttore "fisico" sulla caldaia, cioè permette l'accensione oppure lo spegnimento portando la caldaia in standby.

È altresì possibile connettere un circolatore impianto che preleva l'acqua dal puffer per portarla all'impianto di riscaldamento.

Per l'installazione, in Italia, è necessario fare riferimento alla norma dichiarazione di conformità ai sensi del D.M. 37/2008 (ex L. 46/90).

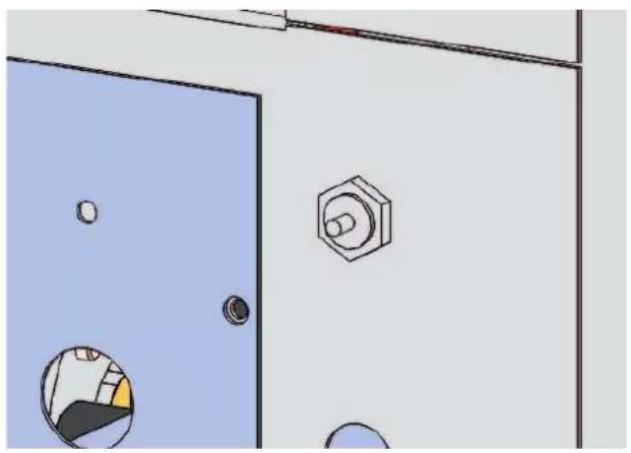

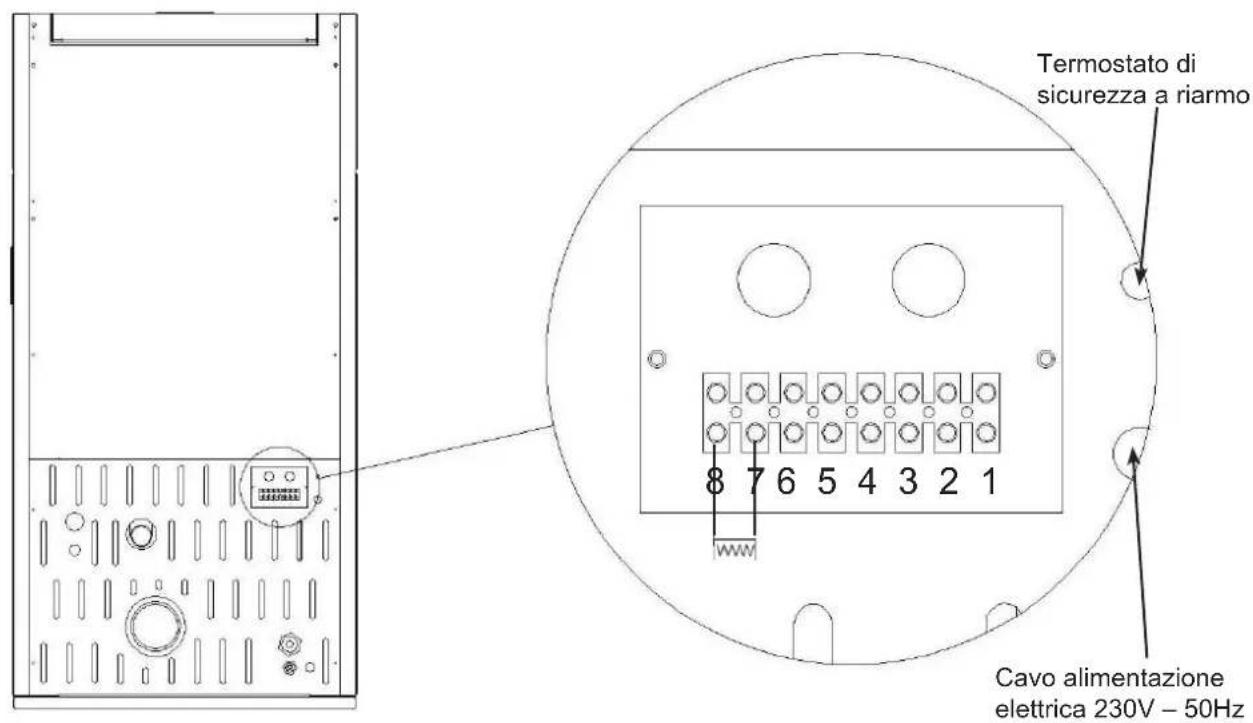

Termostato di sicurezza a riarmo 8 7 6 5 4 3 2 1 Cavo alimentazione elettrica 230V - 50Hz

CONNETTORI DESCRIZIONE
1-2 Termostato ambiente
3-4 Liberi
5-6 P2 Circolatore impianto / valvola 3 vie
7-8 S2 Sonda puffer / Sonda bollitore

Sui morsetti 7 e 8 è preinstallata una resistenza da 10 KΩ che simula una temperatura intorno ai 20°C.

ISTRUZIONI D'USO

PANNELLO SINOTTICO

P1 ESC P2 P3 SET L3 L4 L5 L6 L7 L8 L9 P4 # P5 P6

P1 Tasto Esc uscita Spia candeletta
P2 Tasto ON/OFF o sblocco Spia coclea alimentale
P3 Tasto menu per regolazioni L3 Spia circolatore caldaia
P4 Tasto scorrimento menu L4 Spia circolatore impianto
P5 Tasto blocco tastiera L5-L9 NON UTILIZZATE
P6 Tasto scorrimento menu Contatto termostato	[4788]	erto

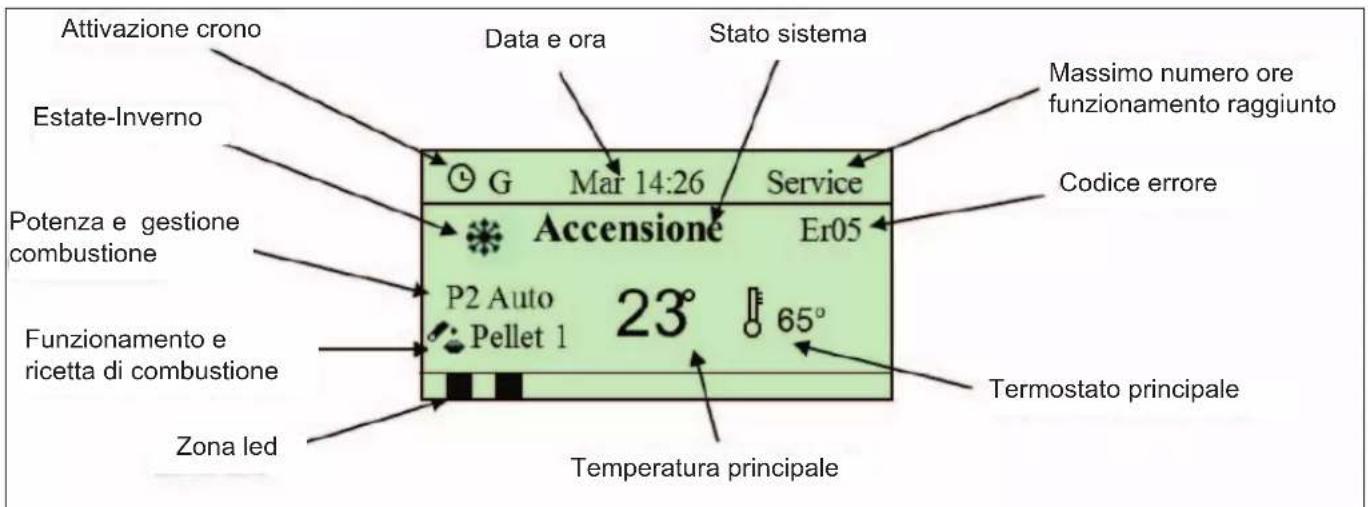

DISPLAY

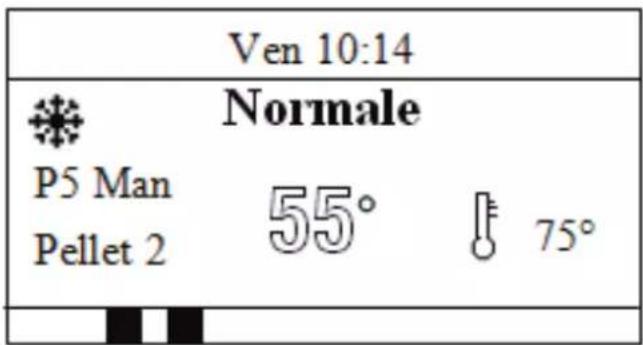

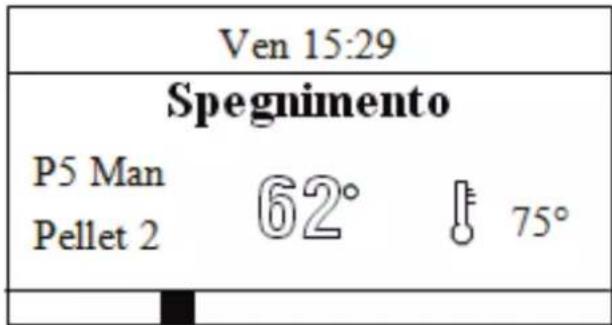

SCHERMATA PRINCIPALE

Attivazione crono Estate-Inverno Potenza e gestione combustione Funzionamento e ricetta di combustione Zona led Data e ora Stato sistema G Mar 14:26 Service Accensione Er05 P2 Auto 23° 65° Temperatura principale Massimo numero ore funzionamento raggiunto Codice errore Termostato principale

SCHERMATE SECONDARIE

Alla pressione dei tasti P4/P6 si possono visualizzare:

T.Fumi – Temperatura fumi [°C]

T.Caldaia – Temperatura caldaia [°C]

Pressione – Valore non rilevato

Velocità ventola – Velocità estrattore fumi [rpm]

Coclea – Tempo di lavoro coclea [s]

Ricetta – Numero ricetta combustione [n]

ISTRUZIONI D'USO

UTILIZZO DEI TASTI

	P1Funzione Esc (uscita) da un menu o sottomenu
	P2ON/OFF Funzione accensione/spegnimento premendo il tasto per 3 secondi fino al segnale acusticoSBLOCCO Funzione di sblocco del sistema dopo un errore premendo il tasto per 3 secondi fino al segnale acustico
	P3MENU Funzione di ingresso nel menu e sottomenuMODIFICA Ingresso in modifica nei menu
	P4SCORRIMENTO MENU Scorre verso l’alto le schermate principali e secondarie. In menu scorre i vari sottomenu verso l’alto
	P5BLOCCO TASTI Blocca/sblocca tasti premuto per 3 secondi fino al segnale acusticoATTIVA PROGRAMMA CRONO In menu Crono-> Programma attiva la programmazione selezionata
	P6SCORRIMENTO MENU Scorre verso il basso le schermate principali e secondarie. In menu scorre i vari sottomenu verso il basso

ISTRUZIONI D'USO

ERRORI E VISUALIZZAZIONI

DISPLAY DESCRIZIONE

Er01 Errore intervento termostato sicurezza (richiedere assistenza CAT)

Er02 Errore intervento pressostato aria (richiedere assistenza CAT)

Er03 Errore spegnimento per STOP FIAMMA

Er04 Errore sovratemperatura acqua

Er05 Errore sovratemperatura fumi

Er07 Errore mancanza segnale encoder fumi (richiedere assistenza CAT)

Er08 Errore problema regolazione giri motore fumi (richiedere assistenza CAT)

Er11 Errore orologio interno (richiedere assistenza CAT)

Er12 Errore per accensione fallita

Er15 Errore mancanza temporanea di alimentazione

Er16 Errore comunicazione con pannello sinottico (richiedere assistenza CAT)

Er23 Errore sonde temperatura caldaia o puffer (richiedere assistenza CAT)

DISPLAY DESCRIZIONE
Sond Visualizzazione dello stato delle sonde di temperatura. Il messaggio è visualizzato durante la fase di Check Up e indica che la temperatura letta su una o più sonde è pari al massimo al minimo valore possibile.
Pulizia Messaggio che indica il raggiungimento delle 500 ore di funzionamento per pulizia UTENTE (vedi pagina 40).Per resettare il messaggio utilizzare la funzione RESET SERVICE
Blocco Accensione	Messaggio che compare se il sistema è spento non manualmente in fase di Accensione, il sistema si spegnerà solamente quando è giunto a regime.
Link Error Assenza di comunicazione tra tastiera e scheda di controllo

MENU UTENTE

Alla pressione del tasto SET si entra nella prima schermata del menu

Gestione Combustione Gestione Riscaldamento Crono Caricamento Reset Service

Tramite la pressione dei tasti e si può scorrere il menu evidenziando la voce desiderata. Tramite il tasto SET si può entrare nel sottomenu evidenziato ottenendo la lista o il parametro da modificare.

ISTRUZIONI D'USO

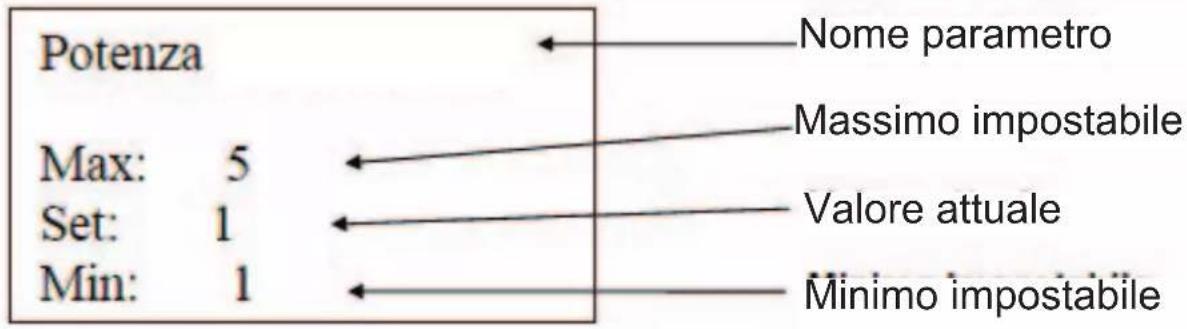

Potenza Max: 5 Set: 1 Min: 1 Nome parametro Massimo impostabile Valore attuale Minimo impostabile

Nel menu di impostazione si ha il nome del parametro, il minimo, il massimo e il valore attuale (Set).

Premendo il tasto SET si passa in modifica del parametro e il campo Set lampeggia e con i tasti

e

si può incrementare o decrementare il parametro.

Con la pressione del tasto SET si conferma la memorizzazione del nuovo parametro, invece pre

mendo il tasto ESC si annulla l'operazione ripristinando il dato precedente.

Premendolo nuovamente si esce e si ritorna alla schermata precedente.

Nota: dopo 60 secondi senza pressione di tasti il sistema esce automaticamente dal menu.

MENU UTENTE DESCRIZIONE
Gestione Combustione	Potenza Pellet Consente di modificare la potenza di combustione del sistema
	Ricetta Pellet Menu per la scelta del combustibile:1. Pellet2. Nocciolino3. Guscio di nocciola
	Taratura Coclea Consente di variare il tempo di lavoro della coclea
	Taratura Ventola Consente di variare la velocità della ventola fumi
Gestione Riscaldamento	Termostato Caldaia Menu per modificare il termostato caldaia
	Termostato Puffer Menu per modificare il termostato puffer
	Estate-Inverno Selezione modalità Estate o Inverno

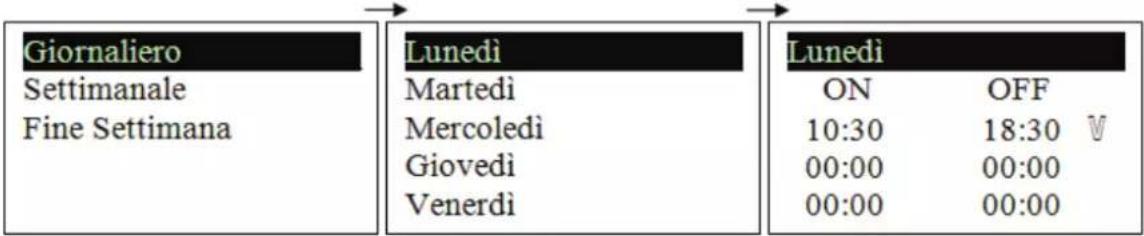

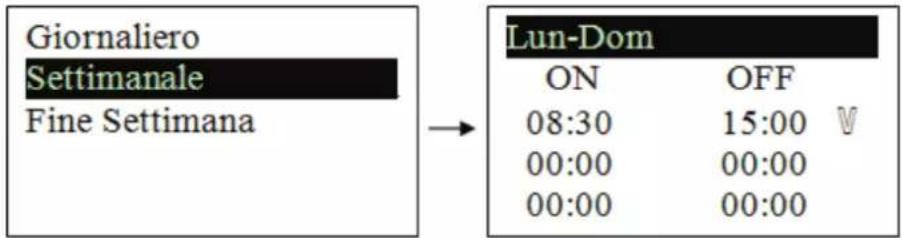

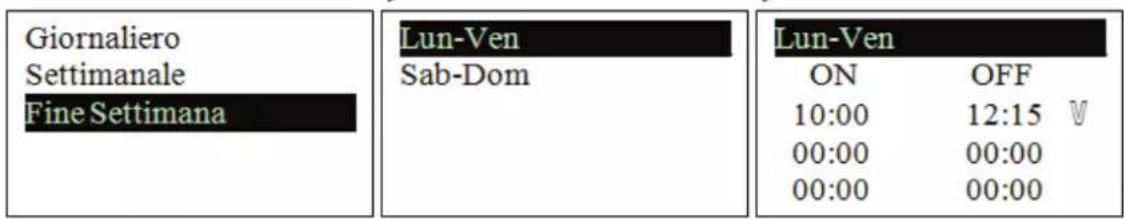

Crono Modalità Selezione della modalità di programmazione del cronotermostato

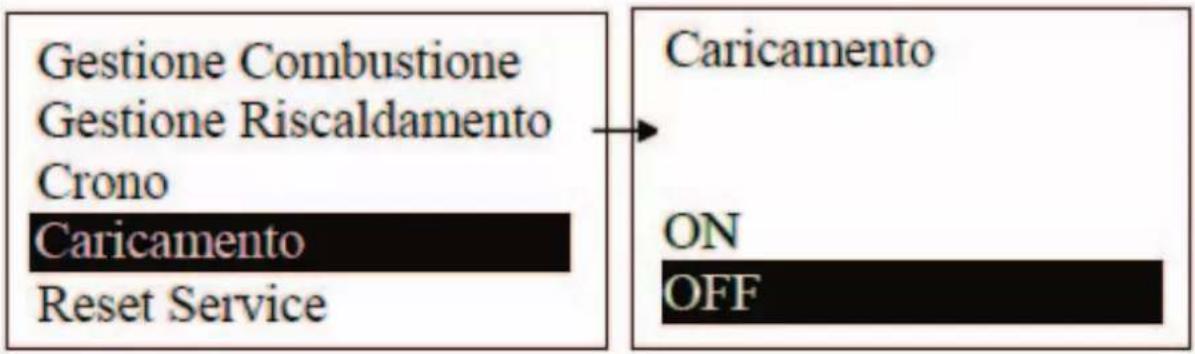

Caricamento Caricamento manuale della coclea in Stato SPENTO
Reset Service Menu per resettare il Messaggio della Funzione Manutenzione Sistema

ISTRUZIONI D'USO

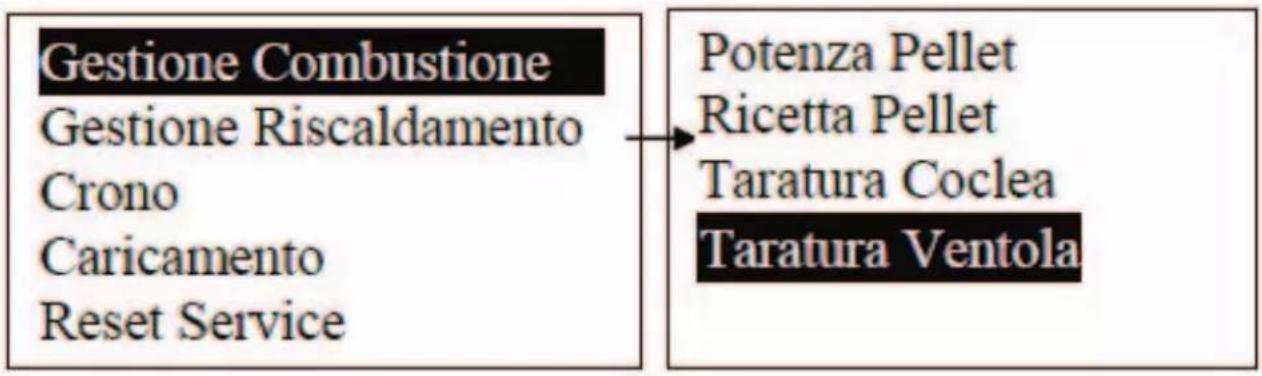

MENU GESTIONE COMBUSTIONE

Menu per modificare i parametri di combustione del sistema. È costituito da alcuni sottomenu.

POTENZA

Menu che consente di impostare la potenza di combustione del sistema. È possibile scegliere tra modalità automatica e manuale.

Combustione Descrizione

1 – 5 Potenza Potenza regolata in manuale da 1 a 5

Auto Potenza regolata in automatico dal sistema

RICETTA COMBUSTIBILE

Menu che consente di scegliere il tipo di combustibile da utilizzare.

Ricetta Combustibile
Ricetta n°1 Pellet
Ricetta n°2 Nocciolino
Ricetta n°3 Guscio di	nocciola

ATTENZIONE: NON MISCHIARE I COMBUSTIBILI TRA DI LORO

In caso di cambio combustibile è necessario prima svuotare completamente il serbatoio, modificare la ricetta come da tabella e poi ricaricare il serbatoio con il nuovo combustibile.

N.B.: Le ricette si riferiscono ad un combustibile standard. Adattare la ricetta al proprio combustibile mediante taratura della coclea e taratura della ventola.

TARATURA COCLEA

Menu che consente di modificare il tempo di lavoro della coclea. Si hanno a disposizione 10 step di regolazione, 5 step in aumento e 5 step in decremento, al valore 0 corrisponde il valore di tara-tura impostato di fabbrica.

Uno step di regolazione corrisponde al 5% del valore impostato di fabbrica, la taratura ha effetto sulla ricetta utilizzata e su tutti i valori di potenza.

TARATURA VENTOLA

Menu che consente di modificare la velocità della ventola fumi. Si hanno a disposizione 10 step di regolazione, 5 step in aumento e 5 step in decremento, al valore 0 corrisponde il valore di taratura impostato di fabbrica.

Uno step di regolazione corrisponde al 5% del valore impostato di fabbrica, la taratura ha effetto sulla ricetta utilizzata e su tutti i valori di potenza

ISTRUZIONI D'USO

MENU GESTIONE RISCALDAMENTO

Menu per modificare i parametri di riscaldamento del sistema. È costituito da alcuni sottomenu.

TERMOSTATO CALDAIA

Menu per modificare il valore del termostato caldaia impostabile da un minimo di 50°C a un massimo di 80°C.

TERMOSTATO PUFFER

Menu per modificare il valore del termostato puffer per la funzione di riscaldamento.

ESTATE - INVERNO

Menu per modificare il funzionamento dell'impianto in base alla stagione. Sul dispaly appare simbolo della stagione.

MENU CRONO

Entrare nel menu utente e scorrere fino alla voceCrono	Gestione CombustioneGestione RiscaldamentoCronoCaricamentoReset Service
Scegliere il sottomenu ModalitàUna volta entrati nel sottomenu Modalità si può vedere dalla riga evidenziata qual è la modalità correntemente selezionata	DisattivatoGiornalieroSettimanaleFine Settimana
Premere il tasto per entrare in modifica e tramite i tasti e selezionare la modalità desiderataPremere per salvare l'impostazione	DisattivatoGiornalieroSettimanaleFine Settimana

ISTRUZIONI D'USO

PremereESCper uscireOra dal menu Crono scegliere il sottomenuProgrammaSelezionare il tipo di periodo che interessa impostare	GiornalieroSettimanaleFine Settimana
Se si seleziona il giornaliero si passa a selezionare il giorno della settimana che si vuole programmare (3 fasce di accensione spegnimento per ogni singolo giorno della settimana).Entrando in un giorno della settimana viene riportato il prospetto delle 3 accensioni per il giorno in questione
Se si seleziona il settimanale si va direttamente a modificare gli orari (3 fasce per tutta la settimana)
Se si seleziona il fine settimana si ha la scelta tra i periodi “Lunedi-Venerdì” e “Sabato-Domenica” (3 fasce per il periodo da lunedì a venerdì e 3 per il sabato e domenica)

La programmazione delle fasce orarie avviene secondo la seguente modalità:

• Spostarsi con i tasti e sull'orario da programmare.
• Entrare in modifica premento il tasto Set SET, l'orario selezionato inizia a lampeggiare.
• Modificare gli orari con i tasti e
• Salvare la programmazione con il tasto SET.

- Si può Abilitare/Disabilitare la fascia oraria premendo il tasto #

A destra della fascia viene visualizzata una "V".

Dopo aver effettuato la programmazione di una o più modalità (Giornaliero, Settimanale, Fine Settimana), per avere l'accensione della caldaia da Crono è necessario selezionarne una dal sottomenu MODALITÀ per abilitarla. Se la caldaia si trova nello stato di SPENTO accenderla premendo il tasto al fine di abilitare l'accensione automatica secondo il crono.

ISTRUZIONI D'USO

MENU CARICAMENTO

Menu che permette il riempimento della coclea in fase di prima accensione o nel caso si sia svuotata per esaurimento pellet.

Alla pressione del tasto SET si entra nella prima schermata del menu.

Selezionare Caricamento.

Premere nuovamente il tasto SET per entrare nel sottomenu evidenziato per selezionare ON o OFF.

Confermare con la pressione del tasto SET la selezione impostata e poi uscire premendo il tasto SET.

Il sistema deve essere in stato Spento perché la funzione possa essere abilitata. Nel caso di attivazione del caricamento, viene attivata anche la ventola fumi per chiudere il contatto del pressostato aria e poter così alimentare la coclea.

MENU RESET SERVICE

Menu che consente il reset della funzione Manutenzione Sistema (vedi pag. 40).

MENU PERSONALIZZAZIONI

Per accedere al menu tenere premuto per 3 secondi il tasto SET

MENU PERSONALIZZAZIONI DESCRIZIONE
Impostazioni Tastiera	Data e ora Menu impostazione ora, giorno, data
	Lingua Menu per la scelta della lingua
Menu Tastiera Regola Contrasto Menu per regolare il contrasto del display
Menu Sistema Menu per accesso al Menu Tecnico protetto da password

ISTRUZIONI D'USO

IMPOSTAZIONI TASTIERA

Menu per la configurazione di data, ora, e lingua.

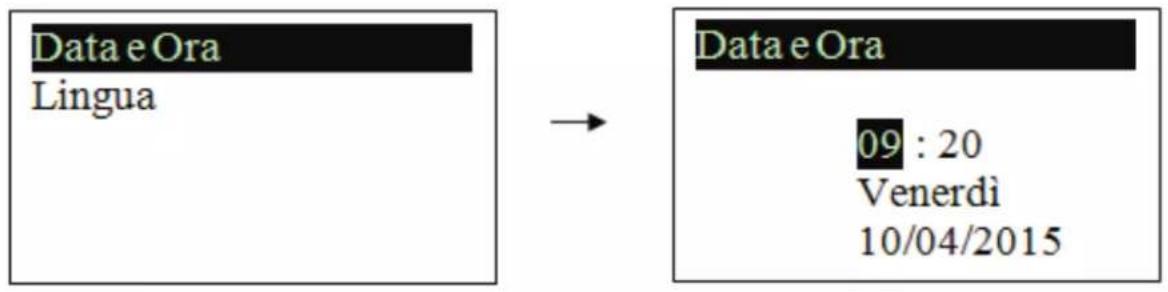

DATA E ORA

Menu che consente l'impostazione di data, ora e giorno.

Data e Ora Lingua → Data e Ora 09 : 20 Venerdì 10/04/2015

Premere i tasti e per selezionare ore minuti o giorno della settimana.

Premere SET per entrare in modifica, il cursore inizia a lampeggiare.

Premere e per modificare il valore, poi di nuovo SET per salvare il valore,

infine premere E&C per ritornare al menu principale.

LINGUA

Menu che permette di modificare la lingua del pannello sinottico. La lingua evidenziata è quella attualmente impostata.

MENU TASTIERA

Menu che consente di impostare contrasto, luce minima del display e allarme acustico.

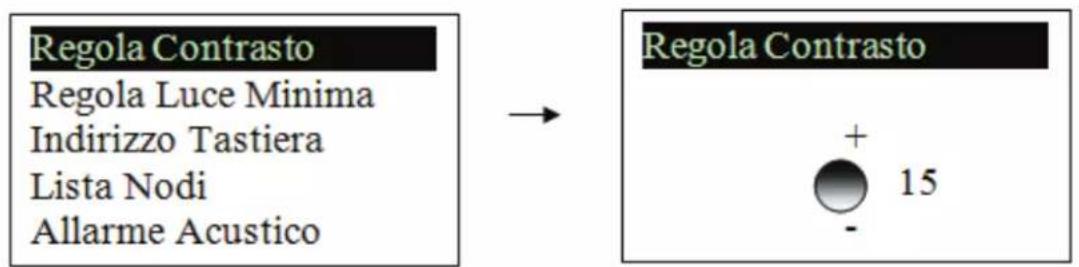

REGOLA CONTRASTO

Permette di regolare il contrasto del display.

Regola Contrasto Regola Luce Minima Indirizzo Tastiera Lista Nodi Allarme Acustico → Regola Contrasto + 15 -

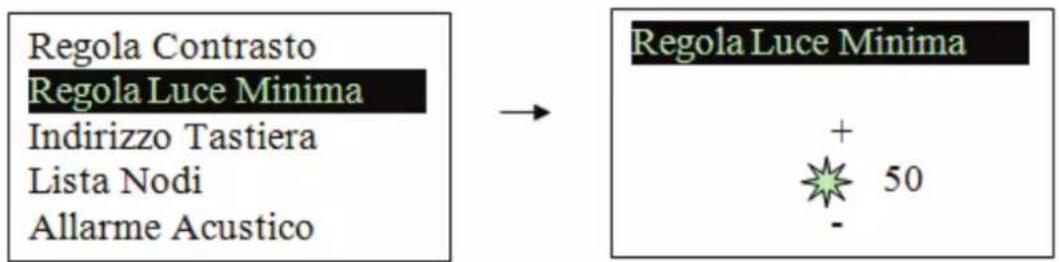

REGOLA LUCE MINIMA

Permette di regolare l'illuminazione del display quando non si utilizzano i comandi.

Regola Contrasto Regola Luce Minima Indirizzo Tastiera Lista Nodi Allarme Acustico → Regola Luce Minima + 50 -

ISTRUZIONI D'USO

LISTA NODI

Nella finestra vengono visualizzate informazioni riguardanti la scheda: firmware, tipologia.

ALLARME ACUSTICO

Permette di attivare o disattivare l'allarme acustico.

ISTRUZIONI D'USO

AVVERTENZE PRIMA DELL'ACCENSIONE

• L'installazione prevede esclusivamente l'allacciamento a una canna fumaria. Per qualunque installazione complessa e articolata rivolgersi a Centro Assistenza Tecnica - autorizzato EDILKAMIN (CAT).
- Si sconsigliano altre tipologie di installazioni diverse da quelle per cui è stata concepita la caldaia.
- Accertarsi che l'impianto idraulico abbia una perfetta tenuta e che non siano presenti perdite d'acqua o cali di pressione.
- Accertarsi che le valvole di intercettazione dell'impianto siano aperte.
- Accertarsi che tutta l'aria all'interno dell'impianto sia stata sfiatata.
- Accertarsi che non ci siano ostruzioni su canna fumaria e ingresso aria comburente.
- Accertarsi che la pressione del circuito sia almeno 1,0 bar.
- Accertarsi che la camera di combustione sia libera e pulita.
- Accertarsi che il crogiolo sia posizionato correttamente.
- Verificare il collegamento elettrico (230 V – 50 Hz) e dare alimentazione alla caldaia.
- Verificare che sul pannello comando il display sia illuminato.

CARICA COMBUSTIBILE

Prima di procedere alla carica del combustibile all'interno del serbatoio accertarsi che:

• il combustibile sia asciutto e non umido;
• il combustibile non sia stoccato vicino a fonti di calore o in luoghi umidi o non ventilati;

• se il combustibile non è conforme ai requisiti previsti dalla norme pellet:

• Ö-Norm M 7135;

• DIN plus 51731;

• UNI CEN/TS 14961.

Regolare la ricetta in funzione delle caratteristiche del combustibile (vedi pag. 25)

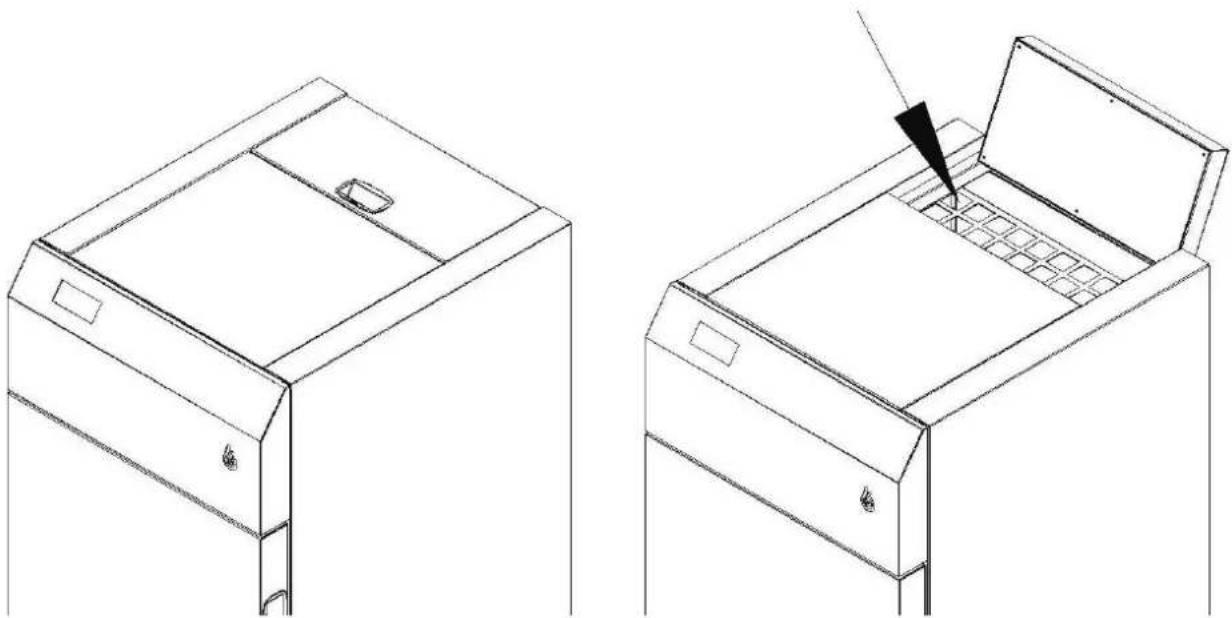

Il caricamento del combustibile deve essere manuale. Il serbatoio è in grado di contenere circa 70 kg di combustibile.

Aprire lo sportello superiore ed effettuare la carica del combustibile (vedi figura sotto).

ISTRUZIONI D'USO

CONCETTO DI FUNZIONAMENTO

Di seguito si elencano gli 11 Stati di funzionamento del sistema.

1 SPENTO

2 CHECK UP

3 ACCENSIONE

4 STABILIZZAZIONE

5 RECUPERO ACCENSIONE

6 NORMALE

7 MODULAZIONE

8 STAND BY

9 SICUREZZA

10 SPEGNIMENTO

11 BLOCCO

PRIMA ACCENSIONE

ATTENZIONE: la prima accensione dovrà essere effettuata da Centro Assistenza Tecnica - autorizzato EDILKAMIN (CAT) il quale verificherà:

• che siano state applicate tutte le norme già citate e le norme vigenti del luogo di installazione;
• la corretta installazione della caldaia e della canna fumaria;
• che non vi siano pericoli di danni alla caldaia e all'ambiente di installazione.

IMPORTANTE:

Il costruttore declina ogni responsabilità per il cattivo funzionamento della caldaia o per eventuali danni causati dalla stessa a cose o persone qualora:

• la prima accensione non sia stata eseguita in conformità a quanto sopra indicato;
• l'installazione della caldaia non sia stata eseguita a regola d'arte secondo le norme;
• l'installazione dell'impianto sia stata eseguita senza rispettare le normative vigenti.

Il costruttore declina qualsiasi contestazione o reclamo qualora non vengano rispettate le norme per il buon funzionamento della caldaia.

ISTRUZIONI D'USO

AVVIAMENTO

Verificare che all'interno della camera di combustione e del serbatoio combustibile non vi siano oggetti o altro materiale non appartenenti alla caldaia poi procedere come segue:

• Verificare che il crogiolo sia posizionato correttamente;
• Verificare che il cassetto cenere sia presente;
• Aprire il coperchio superiore e riempire il serbatoio;
• Dare alimentazione elettrica alla caldaia tramite interuttore generale ;
• Verificare che la porta sia chiusa ermeticamente.

Premere il tasto per avviare la caldaia. Dallo stato SPENTO la caldaia si porta in CHECK UP.

Attenzione: l'accensione non è consentita in presenza di allarmi, che dovrà essere prima rimossi

premendo il tasto

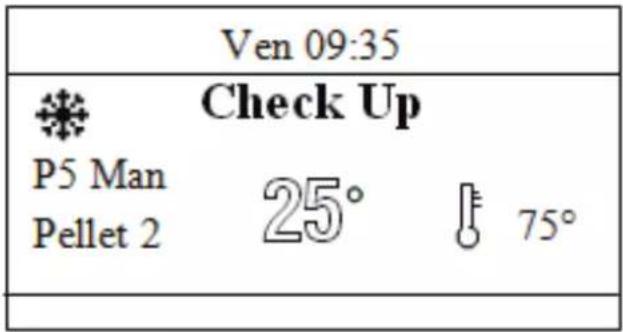

Ven 09:35 Check Up P5 Man Pellet 2 25° 75°

Durante la fase di CHECK UP la caldaia effettua il controllo delle sonde e la pulizia con il ventilatore alla velocità massima.

Al termine di questa fase la caldaia si porta nello stato ACCENSIONE, durante il quale viene effettuato il preriscaldo della candeletta accenditore, la carica iniziale del combustibile e l'attesa di inizio fiamma.

Una volta raggiunta la temperatura fumi di 50°C si spegne la candeletta e continua la carica parziale del combustibile. A 60°C si dichiara la fiamma presente quindi la caldaia si porta in STABILIZZAZIONE, stato durante il quale si stabilizza la fiamma e irrobustisce la combustione.

Una volta raggiunta la temperatura fumi adeguata e passati 4 minuti quindi con una fiamma stabile e presente il sistema passa nello stato NORMALE portando la caldaia alla potenza desiderata.

Ven 10:14 Normale P5 Man Pellet 2 55° 75°

ISTRUZIONI D'USO

COMBUSTIONE

Durante la combustione nello stato NORMALE il sistema può passare in MODULAZIONE se:

• la temperatura fumi supera il valore ottimale nella condizione di funzionamento.
• o la temperatura dell'acqua della caldaia supera il valore del termostato impostato.

La MODULAZIONE ha lo scopo di ridurre la combustione in modo di arrivare gradualmente al valore di termostato acqua impostato o abbassare la temperatura fumi. La modulazione porta il sistema a potenza 1.

Durante la combustione nello stato NORMALE il sistema può passare in SPEGNIMENTO con errore Er03 se:

• la temperatura fumi scende al di sotto di 50°C;
• la temperatura fumi per ogni potenza di funzionamento scende al di sotto della soglia minima.

Durante la combustione il sistema si può portare in stato SPEGNIMENTO e SICUREZZA se:

• la temperatura fumi supera la soglia stabilita di fabbrica.
• la temperatura acqua caldaia supera gli 85°C.

Durante la combustione il sistema si può portare in stato STAND-BY se:

- la temperatura puffer è superiore alla temperatura SET per 2 minuti.

Alla pressione del tasto

la caldaia, qualsiasi stato si trovi, si porta in SPEGNIMENTO.

Questa fase ha lo scopo di portare la temperatura fumi al di sotto del valore di caldaia spenta 50°C, al termine il sistema effettuerà la pulizia del crogiolo e degli scambiatori e poi si porterà nello stato di SPENTO.

Ven 15:29 Spegnimento P5 Man 62° 75° Pellet 2

STATO BLOCCO

Questo stato si presenta durante il funzionamento della caldaia o anche a sistema spento se accade un errore tra quelli descritti a pag. 23.

Per ripristinare lo stato di blocco di sistema è necessario:

- risolvere l'errore accaduto (es. intervento termostato sicurezza a riarmo temperatura caldaia);

• se gli allarmi non sono più presenti premere il tasto per 3 secondi e il sistema si porta in stato SPENTO.

Ven 16:23
	Blocco	Er15
P5 Man Pellet 2	43°	75°

ISTRUZIONI D'USO

SCHEMA CONNESSIONI (SOLO CAT)

Il sistema elettronico prevede la dotazione delle seguenti sonde e sensori:

ENCODER RS232 42 S7 41 GND 40 +V 39 GND 38 S6 R 37 +V 36 E 35 S5 34 GND 33 +V 32 S4 31 GND 30 S3 29 GND 28 GND 27 S2 26 S1 25 +I 54 53 52 +Vc 51 S9 50 GND 49 S10 48 47 COM 46 N.O. AUX 3 51 S9 IN9 R PV3 N 9 F 10 H1 11 12 13 14 C NN 15 FF 16 N 17 F 18 COM 19 N.C. 20 N.O. 21 N 22 Forr 23 Fow 24 LINEA 1 2 V1 LINEA V2 V1 LINEA LINEA VENTILATORE FUMI MOTORE PULIZIA SCAMBIATORE CIRCOLATORE CALDAIA CANDELETTA TERMOSTATO SICUREZZA PRESSOSTATO ARIA COCLEA MOTORE PULIZIA CROGIOLO PANNELLO SINOTTICO CN1 45 GND IN 8 44 S8 RS485 43 +Vc T.A. P2 S2

ISTRUZIONI D'USO

La caldaia è dotata dei seguenti dispositivi di sicurezza:

• PRESSOSTATO ARIA

Controlla la depressione in camera. Nel caso di otturazione camino o guasto del ventilatore interrompe il carico della coclea arrestando la combustione.

• ENCODER VENTOLA

Rileva i giri del ventilatore e nel caso di guasto interrompe subito il carico portando al caldaia a spegnimento.

• TERMOSTATO A BULBO ACQUA

Controlla la temperatura dell'acqua all'interno della caldaia. Nel caso si superi la temperatura limite di 90°C interrompe il carico della coclea arrestando la combustione.

• SONDA TEMPERATURA ACQUA

Se la temperatura supera il valore di termostato la caldaia inizia a modulare la proprio potenza.

• SONDA TEMPERATURA FUMI

Rileva la temperatura fumi dando il consenso all'avviamento o allo spegnimento della caldaia.

Se durante la fase di accensione trascorsi 20 minuti la caldaia non si porta a una temperatura fumi di almeno 60°C si pone in allarme.

• VALVOLA ANTISCOPPIO

Se durante la fase di accensione, a causa di un'eccessivo accumulo di combustibile, la camera di combustione si riempisse di gas la valvola antiscoppio permetterebbe l'espulsione dei gas in caso di detonazione.

• SICUREZZA ELETTRICA

La caldaia è dotata di fusibile a protezione dell'elettronica.

RIATTIVAZIONE TERMOSTATO A RIARMO

Per riattivare il termostato a riarmo, svitare il cappuccio nero e premere fino in fondo il cilindretto fino a udire il click di sblocco.

Nel caso di intervento del termostato di sicurezza a bulbo acqua contattare un Centro Assistenza Tecnica - autorizzato EDILKAMIN (CAT) per verificare la causa.

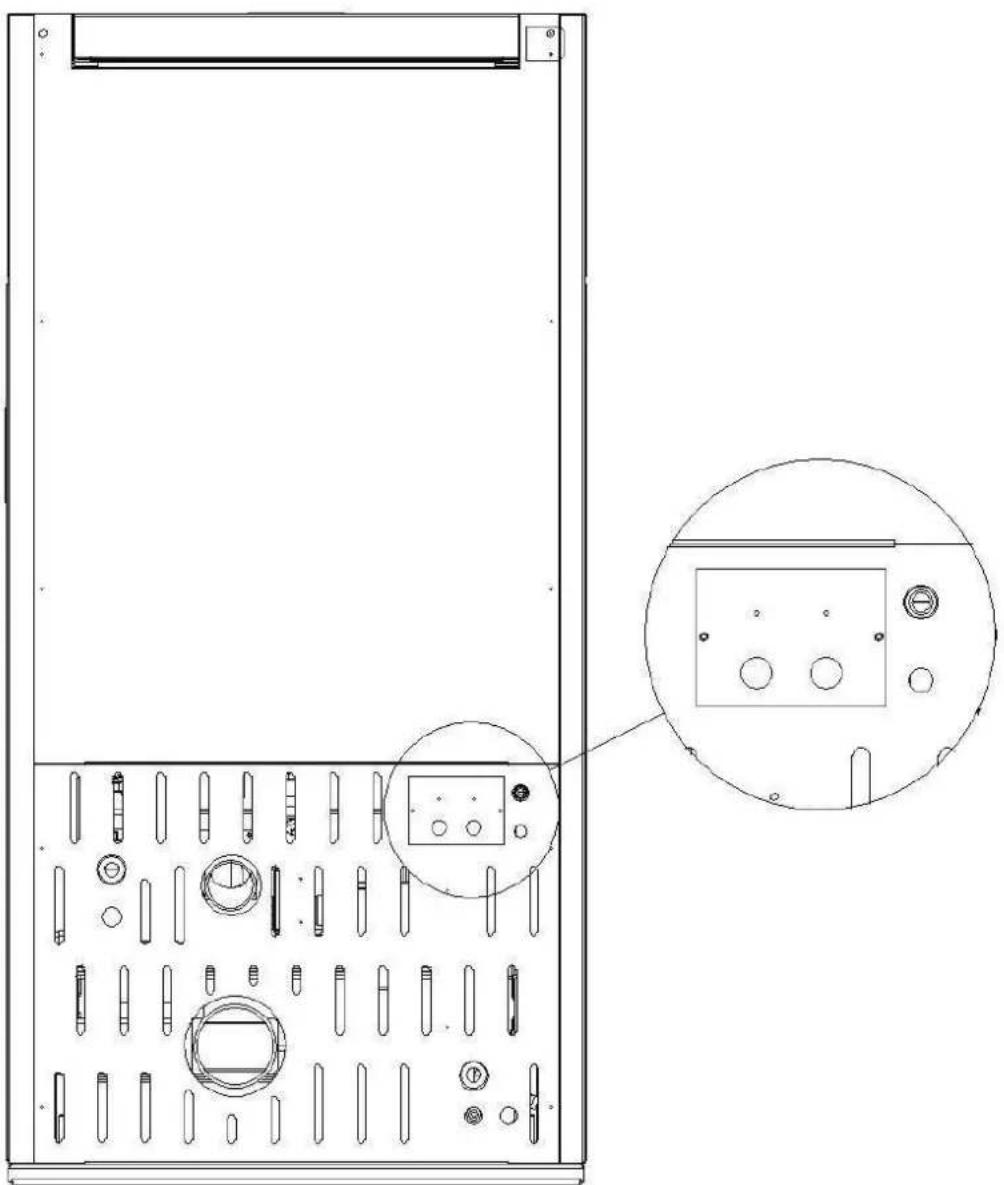

POSIZIONE DISPOSITIVI SICUREZZA

Posizione termostato sicurezza a riarmo manuale

- Manutenzioni e ispezioni effettuate a regola d'arte e a intervalli regolari nonché l'utilizzo di ricambi esclusivamente originali sono fondamentali per un funzionamento corretto esente da problemi e anomalie garantendo una lunga durata alla caldaia.

- La manutenzione è obbligatoria e deve essere fatta regolarmente con cadenze periodiche.

- Manutenzioni e ispezioni non eseguite possono causare danni a cose e persone.

- L'ispezione serve a determinare lo stato effettivo attuale della caldaia e a confrontarlo con lo stato originale.

- La manutenzione è necessaria per riportare la caldaia allo stato originale di condizioni.

- Di consueto la manutenzione ha luogo attraverso la pulizia, l'impostazione o la sostituzione di componenti soggetti a usura.

- È necessario alla fine di ogni stagione di riscaldamento ispezionare la caldaia al fine di mantenere inalterate le caratteristiche e l'effecienza di tutto l'impianto.

- Dopo ogni procedura di pulizia la caldaia deve essere controllata se tutto ciò che è stato movimentato, o spostato, o rimosso per effettuare la manutenzione sia stato riposizionato correttamente.

- Al termine della stagione è consigliabile effettuare una pulizia profonda della caldaia poiché le ceneri minerali agiscono come agente corrosivo e riducono l'affidabilità della caldaia.

- Si consiglia di svuotare il pellet dalla co-clea per evitare che assorba umidità ri-schiando il blocco del tubo di carico.

PULIZIA AUTOMATICA

La caldaia è dotata di sistema di pulizia automatica del crogiolo. La pulizia avviene a ogni spegnimento oppure periodicamente dopo un certo numero di ore durante il funzionamento.

- Alla partenza del sistema viene conteggiato un timer in ore pari a 6.

- Allo scadere del tempo se il sistema si trova in NORMALE o MODULAZIONE, passa in SPEGNIMENTO.

- Al termine della pulizia il sistema viene fatto ripartire dallo stato CHECK UP.

È inoltre dotata di un sistema di pulizia automatica degli scambiatori fumo attraverso speciali turbolatori in acciaio inox.

La pulizia del crogiolo e la pulizia degli scambiatori avviene simultaneamente.

MANUTENZIONE

ESTRAZIONE CENERE

• Prima di eseguire qualsiasi intervento di pulizia sulla caldaia accertarsi che sia spenta e ogni componente freddo.
• Non eseguire pulizie sulla caldaia con sostanze facilemente infiammabili come benzi-na, alcool ecc.
  • Non effettuare la pulizia della caldaia quando questa è in funzione.
• Se si usano stracci in tessuto recuperarli tutti senza lasciarli nella caldaia.
  • Per la pulizia usare aspiratori.

B A fig. 1

Prima di procedere alla pulizia della caldaia eseguire queste procedure:

• spegnere la caldaia;
• attendere il completo raffreddamento della caldaia;
• Scollegare l'apparecchio dalla rete di alimentazione elettrica.

Poi per effettuare la pulizia procedere come segue:

• aprire la porta frontale ed estrarre il cassetto cenere (A - fig. 1);
• pulire accuratamente la camera di combustione specialmente in profondità per asportare tutto quello che si è depositato;
• estrarre se necessario gli scivoli sul crogiolo (B - fig. 1);

ATTENZIONE:

ASSICURARSI CHE GLI SCIVOLI VENGANO POSIZIONATI CORRETTAMENTE NELLA LORO SEDE.

NON POSIZIONARLI AL CONTRARIO PERCHE' POTREBBE IMPEDIRE LA CADUTA DEL PELLET NEL CROGIOLO.

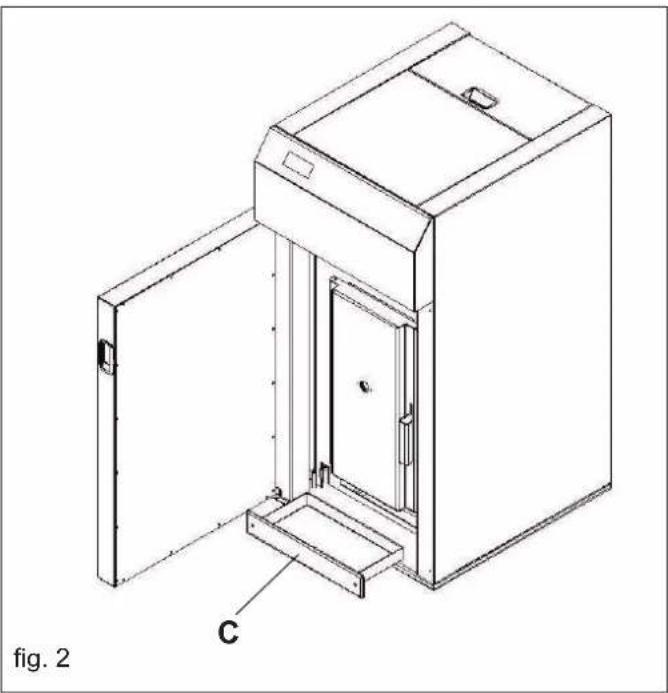

- aprire il cassettino inferiore (C - fig. 2) ed estrarre tutti i residui depositati.

Quando si superano le 500 h di lavoro viene segnalata la necessità di pulire la caldaia. Sul display compare la scritta “Pulizia” e viene emessa una segnalazione acustica periodica. Effettuare quindi questa procedura:

• scollegare l'apparecchio dalla rete di alimentazione elettrica (fig. 3).

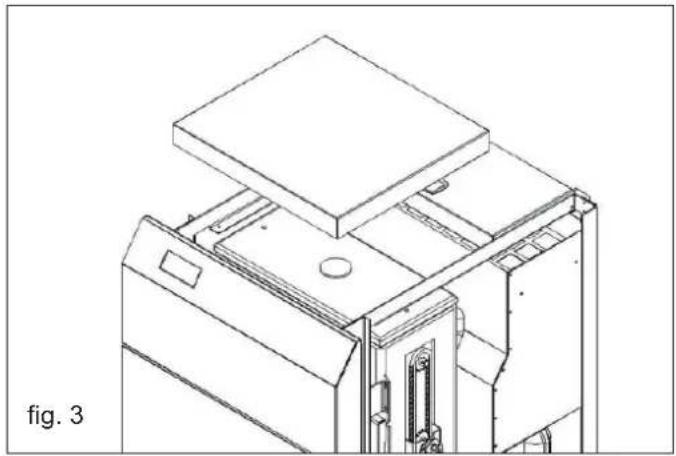

• rimuovere il mantello superiore (fig. 3);
• svitare le due viti che tengono il coperchio, rimuovere il pannello di scamolex e aspirare e pulire tutto lo sporco depositato (fig. 4-5).

Dopo aver ultimato i lavori di pulizia e manuten- zione eseguire queste procedure:

• riposizionare o rimontare tutto ciò che è stato toccato per pulire la caldaia;
• ricollegare la caldaia alla rete di alimentazione elettrica
• terminare la segnalazione di "Pulizia" premen do il tasto # .

Si consiglia la pulizia del tubo a "T" del canale da fumo ogni mese

NOTA: al raggiungimento delle 500 ore di funzionamento a display comparirà la scritta "PULI-RE".

La caldaia continua il suo funzionamento, ma il cliente è invitato ad effettuare l'accurata manutenzione di sua competenza.

Per eliminare la scritta a display, dopo aver effettuato la manutenzione, premere il tasto “#”.

MANUTENZIONE

CONTROLLO COMPONENTI E MANUTENZIONE PROGRAMMATA

Ogni stagione è necessario chiamare il Il Centro Assistenza Tecnica - autorizzato EDILKAMIN (CAT) per la necessaria manutenzione stagionale.

Consiste nella:

• Pulizia generale interna ed esterna
• Pulizia accurata dei tubi di scambio
- Pulizia accurata e disincrostazione del crogiolo e del relativo vano
- Pulizia motori, verifica meccanica dei giochi e dei fissaggi
- Pulizia canale da fumo (sostituzione delle guarnizioni sui tubi) e del vano ventilatore estrazione fumi

- Verifica del vaso di espansione

- Verifica e pulizia del circolatore.

- Controllo sonde

- Pulizia, ispezione e disincrostazione del vano della resistenza di accensione, sostituzione della stessa se necessario.

- Pulizia / controllo del pannello sinottico

- Ispezione visiva dei cavi elettrici, delle connessioni e del cavo di alimentazione

- Pulizia serbatoio pellet e verifica giochi assieme coclea-motoriduttore

- Verifica e eventuale sostituzione della guarnizione portello

- Collaudo funzionale: caricamento coclea, accensione, funzionamento per 10 minuti e spegnimento.

Di seguito si riassumono gli interventi di pulizia, controllo e/o manutenzione da effettuare:

	UTENTE Centro AssistenzaTecnica autorizzato EDILKAMIN (CAT)
	Ogni settimana	Ogni 15 giorni	Ogni mese	Ogni 2 mesi	Ogni stagione
Cassetto cenere e crogiolo (fig. 1) ●
Vano cassetto inferiore (fig. 2) ●
Pulizia tubo a “T” ●
Vano superiore (fig. 3-4-5) ●
Condotto fumi ●
Pulizia accurata circuito fumi interno e canale da fumo					●
Verifica tenute ●
Collaudo funzionale ●

Tempi diversi possono dipendere dal combustibile utilizzato

MESSA FUORI SERVIZIO (FINE STAGIONE)

Alla fine di ogni stagione si consiglia di svuotare il serbatoio del combustibile servendosi delle due finestre rimuovendo i due mantelli laterali.

Si consiglia di scollegare l'apparecchio dalla rete di alimentazione elettrica.

CONSIGLI PER POSSIBILI INCONVENIENTI

• Attenzione tutte le riparazioni devono essere effettuate esclusivamente da Centro Assistenza Tecnica - autorizzato EDILKAMIN (CAT)
• Si devono utilizzare solo ricambi originali.
• Il costruttore declina ogni responsabilità e decade la garanzia qualora non vengano rispettate ed eseguite correttamente tutte le operazioni descritte sotto.

EVENTUALI ANOMALIE E INDICAZIONI E RIMEDI

ANOMALIA INCONVENIENTE AZIONI
Il display non si illumina.	1. Mancanza energia elettrica.2. Fusibile guasto.3. Assenza combustibile	1. Controllare la presa di corrente (Utente).2. Sostituire il fusibile su scheda elettronica (CAT).3. Caricare il serbatoio (Utente)
Il combustibile non viene caricato in camera di combustione.	1. Il serbatoio è vuoto2. La coclea è bloccata.3. Motoriduttore guasto.4. Scheda elettronica difettosa.5. Elettroventilatore guasto.6. Camino ostruito.7. Sovratemperatura acqua.	1. Caricare il serbatoio (Utente).2. Sbloccare la coclea (CAT).3. Sostituire il motoriduttore (CAT).4. Sostituire la scheda elettronica (CAT).5. Sostituire l’elettroventilatore (CAT).6. Liberare il camino ostruito (CAT).7. Riattivare il termostato a riarmo (Utente).
Il fuoco si spegne o la caldaia si arresta.	1. La coclea è bloccata.2. Motoriduttore guasto.3. Scheda elettronica difettosa.4. Elettroventilatore guasto.5. Camino ostruito.6. Sovratemperatura acqua7. Tubo ingresso aria ostruito.	1. Sbloccare la coclea (CAT).2. Sostituire il motoriduttore (CAT).3. Sostituire la scheda elettronica (CAT).4. Sostituire l’elettroventilatore (CAT).5. Liberare il camino ostruito (CAT).6. Riattivare il termostato a riarmo (CAT).7. Liberare il tubo ostruito (CAT).
Il combustibile si accumula nel crogiolo e la fiamma è debole.	1. Tubo ingresso aria ostruito.2. Elettroventilatore guasto.	1. Liberare il tubo ostruito (CAT).2. Sostistuire l’elettroventilatore (CAT).

CONSIGLI PER POSSIBILI INCONVENIENTI

SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI (CAT)

SEGNALAZIONE INCONVENIENTE AZIONI
Er01 Blocco	alta temperutara acqua.Interviene se la sonda di lettura acqua legge una temperatura superiore ai 90°C	Controllare il corretto funzionamento del circolatore (CAT)Controllare l'impianto idraulico (CAT).Riattivare il termostato a riarmo (Utente).
Er02 Errore	intervento pressostato aria.Depressione in camera di combustione non adeguata.	Verificare il ventilatore fumi (CAT).Verificare eventuali ostruzioni del camino (CAT).
Er03 Blocco	assenza fiammainterviene se la termocoppia rileva una temperatura fumi inferiore a un valore impostato interpretando ciò come assenza di fiamma	La fiamma può essere mancata perché:• Verificare mancanza pellet nel serbatoio (Utente).• Verificare se troppo pellet ha soffocato la fiamma, verificare qualità pellet (CAT)• Verificare se è intervenuto il termostato di massima (caso raro perché corrisponderebbe ad Over temperatura fumi) (CAT)• Verificare il pressostato se ha interrotto alimentazione elettrica al motoriduttore a causa della canna fumaria intasata o altro (CAT).
Er04 Anomalia	sensore acqua mandatainterviene se la sonda di lettura temperatura acqua è guasta o scollegata	• Verificare collegamento della sonda alla scheda elettronica (CAT).• Verificare funzionalità nel collaudo a fred-do (CAT).
Er05 Blocco	alta temperatura fumispegnimento per eccessiva temperatura dei fumi	Una temperatura eccessiva dei fumi può dipendere da:tipo di pellet, anomalia estrazione fumi, canale ostruito, installazione non corretta, “deriva” del motoriduttore, mancanza di presa aria nel locale (CAT).• Controllare la sonda fumi (CAT).• Pulire gli scambiatori (CAT).
Er07 - Er08 Blocco	avaria motore fumi(interviene se il sensore giri estrattore fumi rileva un’anomalia)	• Verificare funzionalità estrattore fumi (collegamento sensore di giri) (CAT)• Verificare pulizia canale da fumo (CAT)• Verificare impianto elettrico (messa a terra) (CAT)• Verificare scheda elettronica (CAT)
Er11 Errore	orologio interno Sostituire la batteria presente sulla scheda elettronica (CAT).Si ricorda che è un componente soggetto a regolare usura e quindi non coperto da garanzia.

CONSIGLI PER POSSIBILI INCONVENIENTI

SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI (CAT)

SEGNALAZIONE	INCONVENIENTE AZIONI
Er12 Blocco	accensione fallita(interviene se in un tempomassimo di 20 minuti noncompare fiamma o non èraggiunta la temperatura fumidi 60°C).	Distinguere i due casi seguenti:NON è comparsa fiammaVerificare:posizionamento e pulizia del crogiolo(Utente)funzionalità resistenza di accensione(CAT)Provare ad accendere con diavolina(Utente).E’ comparsa fiamma ma dopo l’accensione è comparsa scritta Er03Verificare:funzionalità termocoppia (CAT).temperatura di avvio impostata neiparametri (CAT)
Er15 Blocco	assenza rete(non è un difetto della caldaia).Mancanza alimentazioneelettrica per più di 50 minuti.	Verificare allacciamento elettrico e cali ditensione (Utente).
Er23 Errore	sonde temperatura caldaia o puffer.Lettura non corretta delle sonde	Controllare le sonde e le loro connessioni(CAT).
Link Error Errore nella comunicazionetra scheda elettronica e display		Staccare la tensione dalla caldaia,attendere qualche minuto, poi ridaretensione (Utente).

DEMOLIZIONE E SMALTIMENTO

La demolizione e lo smaltimento sono a carico del proprietario.

Si deve agire rispettando l'ambiente e le norme o leggi vigenti del Paese.

Rottamare la caldaia separando prima i componenti elettrici, poi la batteria presente nella scheda e infine riciclando i materiali presenti attraverso ditte professionali autorizzate

NOTE

DATA E TIMBRO INSTALLATORE

DATA E TIMBRO CAT 1° ACCENSIONE

DATA E TIMBRO EVENTUALI INTERVENTI

DATA E TIMBRO MANUTENZIONI STAGIONALI

DATA E TIMBRO RIVENDITORE

DATA E TIMBRO CAT

Per ulteriori chiarimenti o necessità visiti il nostro sito internet www.edilkamin.com

NOTE:

Dear Sir / Madam

Gestione Combustione Gestione Riscaldamento Crono Caricamento Reset Service

Premindo as teclas

e

Regola Contrasto Regola Luce Minima Indirizzo Tastiera Lista Nodi Allarme Acustico → Regola Contrasto + 15 -

REGULAR LUZ MÍNIMA

Regola Contrasto Regola Luce Minima Indirizzo Tastiera Lista Nodi Allarme Acustico → Regola Luce Minima + 50 -
