MANUALE UTENTE Z270 SuperCarrier ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock Z270 SuperCarrier, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre ASRock Z270 SuperCarrier (Form Factor ATX)
• Guida all'installazione rapida di ASRock Z270 SuperCarrier
• CD di supporto ASRock Z270 SuperCarrier
• 1 x mascherina metallica posteriore I/O
• 4 x cavi dati Serial ATA (SATA) (opzionali)
• 1 x Cavo connettore ASRock Flexible SLI Bridge (opzionali)
• 1 x scheda ASRock a 3 vie SLI Bridge (opzionali)
• 1 x scheda ASRock a 4 vie SLI-S111 Bridge (opzionali)
• 1 x scheda ASRock SLI_HB_Bridge_3S (opzionali)
• 2 antenne ASRock WiFi da 2,4/5 GHz (opzionali)
• 3 x viti per Socket M.2 (opzionali)

1.2 Specifiche

Piattaforma	Fattore di forma ATXRame 2 once
CPU	Supporta processori Intel® CoreTM i7/i5/i3/Pentium®/Celeron®di 7ae 6agenerazione (Socket 1151)Digi Power designPotenza a 14 fasiSupporta la tecnologia Intel® Turbo Boost 2.0Supporto di CPU unlocked Intel® K-SeriesSupporta gamma completa overclocking BCLK ASRockSupporto di ASRock Hyper BCLK Engine II
Chipset	Intel® Z270
Memoria	Tecnologia memoria DDR4 Dual Channel4 x alloggi DIMM DDR4Supporto di memoria DDR4 3733+(OC)*/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2400**/2133 non-ECC, un-buffered* Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)** 7a Gen Intel® CPU supporta DDR4 fino a 2400; 6a Gen Intel®CPU supporta DDR4 fino a 2133.Supporta moduli di memoria ECC UDIMM (funziona in modalità non ECC)Capacità max. della memoria di sistema: 64GBSupporto di XMP (Extreme Memory Profile) Intel® 2.0Contatti d'oro 15μ negli alloggi DIMM
Alloggio d'espansione	4 x PCI Express 3.0 x16 slot (PCIE1/PCIE2/PCIE4/PCIE5:singolo a x16 (PCIE1); doppio a x16 (PCIE1) / x16 (PCIE4);triplo a x8 (PCIE1) / x8 (PCIE2) / x16 (PCIE4); quad a x8(PCIE1) / x8 (PCIE2) / x8 (PCIE4) / x8 (PCIE5))*1 x PLX PEX 8747 integrato* Supporto di SSD NVMe come disco d'avvio1 x alloggio PCI Express 3.0 x1 (Flexible PCIe)Supporto di AMD Quad CrossFireXTM, 4-Way CrossFireXTM,3-Way CrossFireXTM e CrossFireXTM

• Supporta NVIDIA ^® Quad SLI ^TM , 4-Way SLI ^TM , 3-Way SLI ^TM e SLI ^TM
• 1 x Socket M.2 verticale (Key E) con il modulo WiFi-802.11ac fornito (sul pannello I/O posteriore)
• Contatti d'oro 15μ negli alloggio VGA PCIe (PCIE1 e PCIE4)

Grafica

• La videografica integrata della scheda video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.
• Supporta la videografica integrata della scheda video HD Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics
• Gen9 LP, DX11.3, DX12
• Codifica/decodifica HWA: VP8, HEVC 8b, VP9, HEVC 10b (per 7^a Gen Intel ^2 CPU)
• Codifica/decodifica HWA: VP8, HEVC 8b; Codifica/decodifica GPU/SW: VP9, HEVC 10b (per 6^a Gen Intel® CPU)
  • Memoria condivisa max. 1.024MB

* Le dimensioni massime della memoria condivisa possono variare tra i diversi sistemi operativi.

- Quattro opzioni di output grafico: HDMI, DisplayPort 1.2 e 2 x Intel™ Thunderbolt™ 3

• Supporto di tre monitor

* Supporta fino a 3 display simultaneamente

- Supporta HDMI con risoluzione massima fino a 4K x 2K (4096x2160) a 24Hz / (3840x2160) a 30Hz

- Supporta DisplayPort 1.2 con risoluzione massima fino a 4K x 2K (4096x2304) a 60 Hz

- Supporta Intel® Thunderbolt™ 3 con risoluzione massima fino a 4K x 2K (4096x2304) a 60 Hz

- Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)

- Supporta HDCP con HDMI, DisplayPort 1.2 e Intel ^® Thunderbolt ^TM 3

- Supporto di riproduzione Full HD 1080p Blu-ray (BD) con HDMI, DisplayPort 1.2 e Intel ^® Thunderbolt ^TM 3

Audio

• Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC1220)
  • Supporto audio Blu-ray Premium
• Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)
  • Supporto di Purity Sound ^TM 4
• Cappucci audio Nichicon serie Fine Gold
• 120dB SNR DAC con amplificatore differenziale
• TI® NE5532 Premium Headset Amplifier per connettore audio pannello frontale (supporta cuffie fino a 600 Ohm)
• Ingresso Pure Power
• Tecnologia Direct Drive
• Schermatura isolata PCB
• Sensore impedenza sulla porta di uscita anteriore
• Layer PCB individuali per canali audio R/L
• LED RGB Aura
• Connettori audio dorati
  • Supporta DTS Connect

LAN

1 x 5 LAN Gigabit 100/1000/2500/5000 Mb/s (AQUANTIA® AQC108):

• Supporto WOL (Wake-On-LAN)
- Supporto protezione da fulmini/scariche elettrostatiche (ASRock Full Spike Protection)
- Supporto PXE

2 x LAN Gigabit 10/100/1000 Mb/s (1 x Intel ^® I219V, 1 x Intel ^® I211AT):

• Supporto WOL (Wake-On-LAN)
- Supporto protezione da fulmini/scariche elettrostatiche (ASRock Full Spike Protection)
• Supporto di Dual LAN con Teaming*

* Non supportato da Windows 10

• Modulo WiFi Intel® 802.11ac (fornito gratuitamente in dotazione)
  • Supporta IEEE 802.11a/b/g/n/ac
  • Supporta Dual-Band (2,4/5 GHz)
• Supporta la connessione wireless ad alta velocità fino a 433 Mbps
  • Supporta Bluetooth 4.0/3.0 + classe II ad alta velocità

I/O pannello posteriore

• 2 porte antenna
  • 1 x porta mouse/tastiera PS/2
• 1 x porta HDMI
• 1 x DisplayPort 1.2
• 2 x Intel® Thunderbolt™ 3 (compatibile con visualizzazione USB 3.1 e USB-C)*

* Supporta carica USB PD 2.0 fino a 12 V a 3 A (36 W)
* Hot Plug è supportato solo su Win 10

• 1 x porta uscita SPDIF ottico

- 2 x porte USB 2.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

- 4 x porte USB 3.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))**

** Ultra USB Power è supportato su porte USB3_34.
** La funzione di attivazione ACPI non è supportata sulle porte USB3_34.

• 3 Porta RJ-45 LAN con LED (LED ACT/LINK e LED SPEED)

• 1 x interruttore per azzerare la CMOS

- Connettori audio HD: altoparlante posteriore/centrale/basso/ingresso linea/altoparlante anteriore/microfono (connettori audio dorati)

Archiviazione

* Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_0 sarà disabilitato.
* M2_2, SATA3_4 e SATA3_5 condividono le corsie. Se uno di essi è utilizzato, gli altri saranno disabilitati.
* Se M2_3 è occupato da un dispositivo M.2 di tipo SATA, SATA3_3 sarà disabilitato.

- 4 x Connettori SATA3 6,0Gb/s ASMedia ASM1061, supportano NCQ, AHCI e Hot Plug

• 2 x Connettori SATA Express 10 Gb/s**

** Supporto di prossima comunicazione

- 3 x Socket Ultra M.2, supporta il modulo M.2 SATA3 6,0 Gb/s di tipo 2230/2242/2260/2280 ed il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s)***

** Supporta la tecnologia Intel® Optane™
** Supporto di SSD NVMe come disco d'avvio
** Supporta kit ASRock U.2

Connettore

• 1 x connettore porta COM
• 1 x connettore TMP
• 1 x Connettore LED alimentazione e altoparlante
• 1 x collettore LED RGB Aura
• 1 x connettore ventola CPU (4-pin)

* Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

- 1 x Connettore ventola CPU optional/ventola pompa dell'acqua (4 pin)

* La ventola CPU optional/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 1,5A (18W).

• 2 x connettori ventola telaio (4 pin)
- 1 x connettori ventola telaio optional/ventola pompa dell'acqua (4 pin)

* La ventola telaio/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 1,5A (18W).

• 1 x connettore alimentazione ATX 24-pin (connettore alimentazione ad alta densità)
• 1 x Connettore alimentazione 12V 8-pin (connettore alimentazione ad alta densità)
• 1 x Connettore alimentazione 12V 6-pin (connettore alimentazione ad alta densità)
• 1 x Connettore audio pannello frontale (15μ connettore audio d'oro)*
• 1 x Connettore audio pannello frontale angolo destro*

* Collegare il dispositivo audio ad uno dei connettori audio.

- 2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (Intel® Z270) (supporto protezione da scariche elettrostatiche (AS-Rock Full Spike Protection))

- 2 x Collettori USB 3.0 (supporto di 4 porte USB 3.0) (hub ASMedia ASM1074) (supporto protezione da scariche eletrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

- 1 x USB 3.0 verticale tipo A (Intel® Z270)

- 1 x Dr. Debug con LED

• 1 x interruttore d'alimentazione con LED

• 1 x interruttore di ripristino con LED

- 1 x Switch XMP

FunzionalitàBIOS	BIOS legale 2 x AMI UEFI con supporto GUI multilingue (1 x Main BIOS e 1 x Backup BIOS)Supporto della tecnologia Secure Backup UEFIEventi di riattivazione conformi a ACPI 6.0Supporto di SMBIOS 2.7Regolazione multipla tensione CPU, GT_CPU, DRAM, VPPM, PCH 1,0V, VCCIO, VCCST, VCCSA, VCCPLL
HardwareMonitor	Sensore di temperatura: Ventole CPU, telaio, CPU optional/ pompa dell'acqua, telaio optional/pompa dell'acquaTachimetro ventola: Ventole CPU, telaio, CPU optional/pom- pa dell'acqua, telaio optional/pompa dell'acquaVentola silenziosa (regolazione automatica velocità in base alla temperatura della CPU): Ventole CPU, telaio, CPU optional/ pompa dell'acqua, telaio optional/pompa dell'acquaControllo velocità ventola: Ventole CPU, telaio, CPU optional/ pompa dell'acqua, telaio optional/pompa dell'acquaMonitoraggio tensione: +12V, +5V, +3,3V, CPU Vcore, DRAM, VPPM, PCH 1,0V, VCCSA, VCCST
SO	Microsoft® Windows® 10 64-bit (per 7^th Gen Intel® CPU)Microsoft® Windows® 10 64-bit / 8.1 64-bit / 7 64-bit (per 6^th Gen Intel® CPU)* Per installare Windows® 7, è necessario un disco di installazione modificato con i driver xHCI integrati nel file ISO. Fare riferimento a pagina 196 per altre istruzioni dettagliate.* Per il driver aggiornato di Windows® 10, visitare il sito ASRock all'indirizzo:http://www.asrock.com
Certificazioni	FCC, CE, WHQLErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Short Open 1 2 3

Jumper per azzerare la CMOS

(CLRMOS1)

(vedere pag. 1, n. 28)

Azzerare la CMOSPredefinito

CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Attendere 15 secondi, quindi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su CLRMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 19)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore di alimentazione):

Collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

Collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

Collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

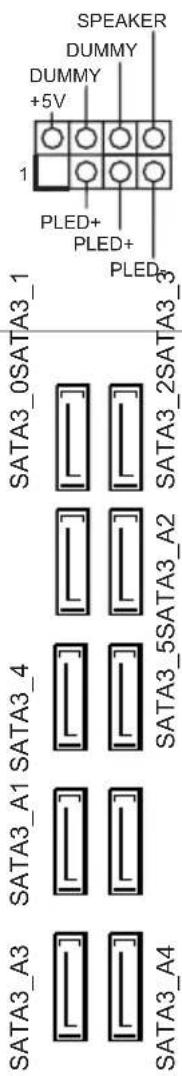

Connettore LED alimentazione e altoparlante (SPK_PLED1 7 pin) (vedere pag. 1, n. 18)		Collegare i LED alimentazione e l’altoparlante a questo connettore.
Connettori Serial ATA3 (SATA_EXP0_1: vedere pag. 1, n. 11) (SATA3_4_5: vedere pag. 1, n. 12) (SATA3_A1_A2: vedere pag. 1, n. 13) (SATA3_A3_A4: vedere pag. 1, n. 14)		Questi dieci connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.* Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_0 sarà disabilitato.* M2_2, SATA3_4 e SATA3_5 condividono le corsie. Se uno di essi è utilizzato, gli altri saranno disabilitati.* Se M2_3 è occupato da un dispositivo M.2 di tipo SATA, SATA3_3 sarà disabilitato.* Per ridurre al minimo il tempo d’avvio, usare le porte SATA Intel ” Z270 (SATA3_0) per i dispositivi di’avvio.

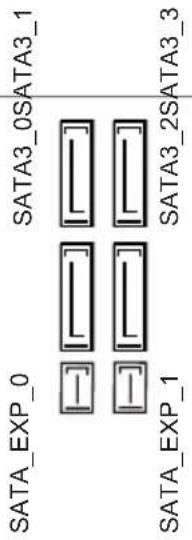

Connettori Serial ATA Express (SATA_EXP0_1: vedere pag. 1, n. 11)		Collegare i dispositivi d’archiviazione SATA o PCIe a questi connettori.

Header USB 2.0

(USB3_4 a 9 pin

(vedere pag. 1, n. 23)

(USB5_6 a 9 pin)

(vedere pag. 1, n. 22)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Ci sono due connettori su questa scheda madre. Ciascun header USB 2.0 può supportare due porte.

Header USB 3.0

(USB3_5_6 a 19 pin)

(vedere pag. 1, n. 10)

(USB3_7_8 19 pin)

(vedere pag. 1, n. 9)

(USB3_9)

(vedere pag. 1, n. 8)

VbusVbus IntA_PA_S SRX- IntA_PA_S SRX+ GND IntA_PA_S STX- IntA_PA_S STX+ GND IntA_PA_D- IntA_PA_D+ Dummy 1

Questa scheda madre è dotata di due collettori e di una porta. Ciascun header USB 3.0 può supportare due porte.

Header audio pannello anteriore

(AUDIO1_HD a 9 pin)

(vedere pag. 1, n. 30)

(HD_AUDIO_RA1 a 9 pin)

(vedere pag. 1, n. 29)

GND PRESENCE# MIC_RET OUT_RET I J_SENSE OUT2_L J_R MIC2_R MIC2_L

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettori ventola telaio

(4 pin CHA_FAN2)

(vedere pag. 1, n. 21)

(4 pin CHA_FAN3)

(vedere pag. 1, n. 20)

FAN_VOLTAGE_CONTROL GND FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

Connettore ventola telaio optional / pompa dell'acq

(4 pin CHA_FAN1/W_PUMP)

(vedere pag. 1, n. 25)

FAN_VOLTAGE_CONTROL GND FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Questa scheda madre fornisce due connettori ventola telaio con raffreddamento ad acqua a 4 pin. Se si decide di collegare una ventola telaio con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.

Connettore ventola CPU

(CPU_FAN1 a 4 pin)

(vedere pag. 1, n. 3)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore ventola CPU

optional / pompa dell'acqua

(4 pin CPU_OPT/W_ PUMP)

(vedere pag. 1, n. 2)

Questa scheda madre è dotata di un connettore per la ventola della CPU con raffreddamento ad acqua a 4 pin. Se si decide di collegare una ventola della CPU con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.

Connettore di

alimentazione ATX

(ATXPWR1 a 24 pin)

(vedere pag. 1, n. 7)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin)(vedere pag. 1, n. 1)		Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.
Connettore di alimentazione Graphics da 12 V(GFX_12V1 a 6 pin)(vedere pag. 1, n. 16)		Questa scheda madre è dotata di un connettore di alimentazione Graphics da 12 V a 6 pin.* Installare il cavo d'alimentazione della PSU a questo connettore quando sono installate 4 schede grafiche.
Header porta seriale (COM1 a 9 pin)(vedere pag. 1, n. 26)		Questo header COM1 supporta un modulo di porta seriale.

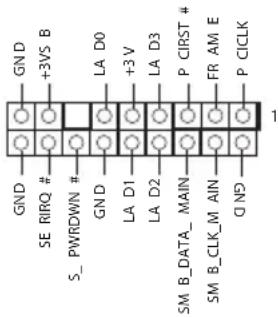

Header TPM(TPMS1 a 17 pin)(vedere pag. 1, n. 27)		Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
Collettore LED RGB Aura (RGB_LED a 4 pin)(vedere pag. 1, n. 24)		Il collettore LED RGB Aura viene utilizzato per collegare la prolunga LED RGB, che consente agli utenti di scegliere tra vari effetti di illuminazione a LED.

1.5 Interruttori intuitivi

La scheda madre è dotata di quattro interruttori intuitivi: Interruttore d'alimentazione, Interruttore di ripristino, Interruttore cancellazione CMOS e Interruttore XMP

Interruttore d'alimentazione (PWRBTN1) (vedere pag. 1, n. 17)

L'interruttore d'alimentazione consente di accendere/spegnere rapidamente il sistema.

Interruttore di ripristino (RSTBTN1) (vedere pag. 1, n. 15)

L'interruttore di ripristino consente di ripristinare rapidamente il sistema.

Interruttore Clear CMOS (CLRBTN1) (vedere pag. 3, n. 19)

L'interruttore Clear CMOS consente di cancellare rapidamente i valori CMOS.

Questa funzione è operativa solo quando si spegne il computer e si scollega l'alimentatore.

Switch XMP (XMP_ON1) (vedere pag. 1, n. 6)

Lo switch XMP consente agli utenti di caricare facilmente i profili XMP per configurare automaticamente le tensioni DRAM overclocked per un funzionamento stabile.
