MANUAL DE USUARIO Z270 SuperCarrier ASROCK

Gracias por comprar la placa base ASRock Z270 SuperCarrier, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software del BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

• Placa base ASRock Z270 SuperCarrier (Factor de forma ATX)
  • Guía de instalación rápida de ASRock Z270 SuperCarrier
  • CD de soporte de ASRock Z270 SuperCarrier
  • 1 x escudo panel I/O
  • 4 x cables de datos Serie ATA (SATA) (Opcional)
  • 1 cable conector puente SLI flexible ASRock (Opcional)
  • 1 tarjeta SLI Bridge de 3 vías (Opcional)
  • 1 tarjeta SLI-S111 Bridge de 4 vías (Opcional)
  • 1 tarjeta ASRock SLI_HB_Bridge_3S (Opcional)
  • 2 x Antenas ASRock WiFi 2,4/5 GHz (Opcional)
  • 3 x tornillos para sockets M.2 (Opcional)

1.2 Especificaciones

Plataforma	• Factor de forma ATX• 2oz de cobre
CPU	• Admite la familia de procesadores Intel® CoreTM i7/i5/i3/Pentium*/Celeron* (zócalo 1151) de la 7a y 6a generación• Digi Power design• Diseño de 14 fases de alimentación• Admite la tecnología Intel® Turbo Boost 2.0• Compatible con CPU serie K desbloqueada de Intel*• Compatible con overclocking de rango completo BCLK de ASRock• Admite motor Hiper-BCLK de ASRock II
Chipset	• Intel* Z270
Memoria	• Tecnología de memoria DDR4 de doble canal• 4 x ranuras DIMM DDR4• Admite memoria sin búfer DDR4 3733+(OC)*/3600(OC)/3200 (OC)/2933(OC)/2800(OC)/2400**/2133 no ECC.* Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)** CPU Intel® de 7a generación compatible con DDR4 de hasta 2400;CPU Intel® de 6a generación compatible con DDR4 de hasta 2133.• Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC)• Capacidad máxima de memoria del sistema: 64GB• Admite Perfil de memoria extremo de Intel® (XMP) 2.0• Contacto 15μ Gold en ranuras DIMM
Ranura de expansión	• 4 ranuras PCI Express 3.0 x16 (PCIE1/PCIE2/PCIE4/PCIE5:simple a x16 (PCIE1); dual a x16 (PCIE1) / x16 (PCIE4); triple a x8 (PCIE1) / x8 (PCIE2) / x16 (PCIE4); cuádruple a x8 (PCIE1) / x8 (PCIE2) / x8 (PCIE4) / x8 (PCIE5))*• 1 x PLX PEX 8747 incrustados* Admite unidad de estado sólido de NVMe como disco de arranque• 1 x ranura PCI Express 3.0 x1 (Flexible PCIe)• Compatible con AMD Quad CrossFireXTM, 4-Way CrossFireXTM, 3-Way CrossFireXTM y CrossFireXTM

• Compatible con NVIDIA® Quad SLI™, 4-Way SLI™, 3-Way SLI™ y SLI™
• 1 x Zócalo M.2 vertical (clave E) con el módulo WiFi-802.11ac integrado (en la E/S trasera)
• Contacto 15μ Gold en ranura VGA PCIe (PCIE1 y PCIE4)

Gráficos

• Intel® HD Graphics Built-in Visuals y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.
• Admite Intel® HD Graphics Built-in Visuals: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics
  • Gen9 LP, DX11.3, DX12
• Codificación y descodificación HWA: VP8, HEVC 8b, VP9, HEVC 10b (para CPU Intel® de la 7 generación)
• Codificación y descodificación HWA: VP8, HEVC 8b; codificación y descodificación GPU/SW: VP9, HEVC 10b (para CPU Intel® de la 6 ^a generación)
• Memoria máxima compartida de 1.024MB

* El tamaño de memoria compartida máxima puede variar en función de los sistemas operativos.

• Cuatro opciones de salida gráfica: HDMI, DisplayPort 1.2 e 2 x Intel® Thunderbolt™ 3
• Compatible con tres monitores

* Admite hasta 3 pantallas simultáneamente

- Admite la tecnología HDMI con una resolución máxima de 4K x 2K (4096x2160) a 24Hz / (3840x2160) a 30Hz

- Compatible con DisplayPort 1.2 con una resolución máxima de 4K x 2K (4096x2304) a 60 Hz

- Compatible con Intel ^ Thunderbolt ^TM 3 con una resolución máxima de 4K x 2K (4096x2304) a 60 Hz

- Admite Sincronización automática entre audio y vídeo, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI (se necesita un monitor compatible con HDMI)

- Compatible con HDCP con HDMI, DisplayPort 1.2 e Intel® Thunderbolt™ 3

- Compatible con reproducción Blu-ray (BD) Full HD de 1080p con HDMI, DisplayPort 1.2 e Intel® Thunderbolt™ 3

Audio

• 7.1 Audio CH HD con Protección de contenido (Realtek ALC1220 Audio Codec)
• Compatible con audio Blu-ray Premium
• Compatible con protección por sobretensión (protección total contra picos de ASRock)
• Compatible con Purity Sound ^TM 4
• Tapas de audio Nichion de la serie Fine Gold
• 120dB SNR DAC con amplificador diferencial
• Amplificador de auriculares de alta calidad TI® NE5532 para conector de audio en el panel frontal (admite auriculares de hasta 600 ohmios)
• Entrada de alimentación pura
• Tecnología Direct Drive
• Protección de aislamiento PCB (circuito impreso)
• Detección de impedancia en el puerto de salida frontal
• Capas PCB individuales para canal de audio D/I
• LED RGB Aura
• Conectores de audio de oro
• Compatible con DTS Connect

LAN

1 x 5 LAN Gigabit 100/1000/2500/5000 Mb/s (AQUANTIA® AQC108):

• Admite la función Reactivación de LAN
• Admite protección contra rayos y ESD (protección total contra picos ASRock)
• Admite PXE

2 x LAN Gigabit 10/100/1000 Mb/s (1 x Intel ^® I219V, 1 x Intel ^® I211AT):

• Admite la función Reactivación de LAN
• Admite protección contra rayos y ESD (protección total contra picos ASRock)
• Compatible con LAN dual con formación de equipos*

* No admitido en Windows 10

- Admite Ethernet 802.3az de eficiencia energética

- Admite PXE

LAN inalám- brica

• Módulo WiFi Intel® 802.11ac (incluido gratuitamente)
• Compatible con IEEE 802.11a/b/g/n/ac
• Compatible con Banda Dual (2,4/5 GHz)
• Compatible con conexión inalámbrica de alta velocidad hasta 433 Mbps
• Compatible con Bluetooth 4.0 / 3.0 + Alta velocidad clase II

E/S en panel posterior

• 2 x Puertos de antena
  • 1 x puerto de ratón/teclado PS/2
• 1 x puerto HDMI
• 1 x DisplayPort 1.2
• 2 x Intel ^ Thunderbolt ^TM 3 (compatible con USB 3.1 y visualización USB-C)*
  * Compatible con USB PD 2.0, carga de hasta 12 V, 3 A (36 W)
  * La función Hot Plug solo se admite en Win 10
  • 1 puerto de salida SPDIF óptica
• 2 x puertos USB 2.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike))
• 4 puertos USB 3.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike))**
  ** La alimentación USB ultra se admite en los puertos USB3_34.
  ** La función de reactivación ACPI no se admite en puertos USB3_34.
  • 3 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)
  • 1 interruptor de borrado CMOS
• Conector de audio HD: Altavoz trasero / Central / Graves / Entrada de línea / Altavoz frontal / Micrófono (conectores de audio de oro)

Almacenami- ento

- 6 x Conectores SATA3 de 6,0 Gb/s, compatibilidad con RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 15 e Intel Smart Response Technology), NCQ, AHCI y conexión en caliente

* Si M2_1 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_0 se deshabilitará.

* M2_2, SATA3_4 y SATA3_5 comparten carriles. Si cualquiera de ellos está en uso, los otros se deshabilitan.

* Si M2_3 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_3 se deshabilitará.

- 4 x Conectores SATA3 de 6,0 Gb/s de ASMedia ASM1061, compatibilidad con las funciones NCQ, AHCI y "Conexión en caliente"

- 2 x Conectores SATA Express de 10 Gb/s**

** Compatibilidad pendiente • 3 x Zócalo Ultra M.2 que admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2230/2242/2260/2280 y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)***

** Compatible con la tecnología Optane™ de Intel®

** Admite unidad de estado sólido de NVMe como disco de arranque

** Admite el kit U.2 de ASRock

Conector

• 1 x Base de conexiones de puerto COM
- 1 x Conector TPM
- 1 x LED de alimentación y base de conexiones para el altavoz
• 1 x Cabezal de indicador LED RGB Aura
- 1 x Conector para ventilador de la CPU (4 contactos)

* El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.

- 1 x Conector para ventilador de bomba de agua u opcional para la CPU (4 contactos)

* El ventilador de la bomba de agua/opcional de la CPU admite ventilador del disipador por agua con una potencia de ventilador máxima de 1,5 A (18 W).

- 2 x Conectores (4 contactos) para el ventilador del chasis - 1 x Conector para ventilador de bomba de agua u opcional para el chasis (4 contactos)

* El ventilador de la bomba de agua/opcional del chasis admite ventilador del disipador por agua con una potencia de ventilador máxima de 1,5 A (18 W).

• 1 x Conector de alimentación de 24 contactos y ATX (conector de alimentación de alta densidad)
• 1 x Conector de alimentación de 8 pines y 12V (conector de alimentación de alta densidad)
• 1 x Conector de alimentación de 6 pines y 12V (conector de alimentación de alta densidad)
• 1 x Conector de audio en el panel frontal (15μ Conector de audio de oro)*
• 1 x Conector de audio en el panel frontal en ángulo recto*

* Conector de dispositivo de audio con uno de los conectores de audio.

- 2 x Bases de conexiones USB 2.0 (admite 4 puertos USB 2.0) (Intel® Z270). Admite protección contra ESD (protección total contra picos ASRock)

- 2 x cabezales USB 3.0 (compatible con 4 puertos USB 3.0) (concentrador ASMedia ASM1074AE) (compatible con protección contra electricidad estática (protección ASRock Full Spike))

• 1 USB 3.0 vertical de tipo A (Intel® Z270)

• 1 Dr. Debug con indicador LED

- 1 interruptor de alimentación con indicador LED

- 1 interruptor de reseteo con indicador LED

• 1 x Conmutador XMP

Función del BIOS

• 2 BIOS Legal UEFI AMI compatibles con interfaz gráfica de usuario multilingüe (1 BIOS Principal y 1 BIOS de copia de seguridad)
• Compatible con tecnología UEFI de copia de seguridad segura
• Eventos de reactivación compatibles con ACPI 6.0
• Admite SMBIOS 2.7
• Varios ajustes de voltaje de CPU, GT_CPU, DRAM, VPPM, PCH 1,0V, VCCIO, VCCST, VCCSA y VCCPLL

Monitor de hardware

• Detección de temperatura: Ventiladores de la bomba de agua/opcional del chasis, bomba de agua/opcional de la CPU, CPU, chasis
• Tacómetro del ventilador: Ventiladores de la bomba de agua/opcional del chasis, bomba de agua/opcional de la CPU, CPU, chasis
• Ventilador silencioso (ajuste automático de la velocidad del ventilador del chasis por temperatura de la CPU): Ventiladores de la bomba de agua/opcional del chasis, bomba de agua/opcional de la CPU, CPU, chasis
• Control de varias velocidades del ventilador: Ventiladores de la bomba de agua/opcional del chasis, bomba de agua/opcional de la CPU, CPU, chasis
• Supervisión del voltaje: +12V, +5V, +3,3V, CPU Vcore, DRAM, VPPM, PCH 1,0V, VCCSA, VCCST

so

• Microsoft® Windows® 10 64 bits (para CPU Intel® de la 7 ^a )
• Microsoft® Windows® 10 64 bits / 8.1 64 bits / 7 64 bits (para CPU Intel® de la 6ª generación)

* Para instalar el sistema operativo Windows® 7, se necesita un disco de instalación modificado con los controladores xHCI empaquetados en el archivo ISO. Consulte la página 196 para obtener información más detallada.

* Para obtener el controlador actualizado para Windows ^® 10, visite el sitio Web desde ASRock para obtener detalles:http://www.asrock.com

Certifica- ciones

• FCC, CE y WHQL
• Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP)

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de velocidad liberada o utilizando las herramientas de aumento de velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad del reloj.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda "Corto". Si no coloca la tapa de puente en los pines, el puente queda "Abierto". La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son "Cortos" cuando se coloca una tapa de puente en estos 2 pines.

Short Open 1 2 3

Puente de borrado de CMOS

(CLRMOS1)

(consulte la pág.1, N° 28)

Borrado de CMOSPredeterminado

CLRMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y el pin3 en el CLRMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perfil de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS.

1,4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema (PANEL1 de 9 pines) (consulte la pág.1, N.º 19)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables.

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente.

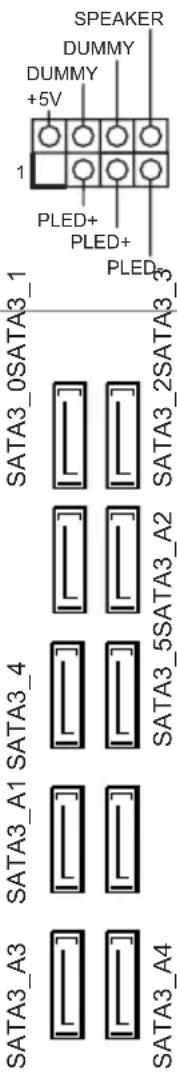

LED de alimentación y base de conexiones para la altavoz (SPK_PLED1 de 7 pines) (consulte la pág.1, N° 18)		Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones.

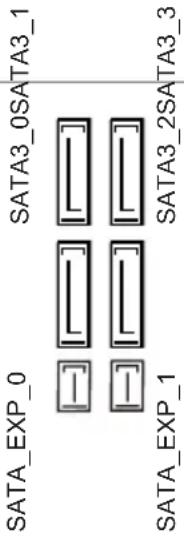

Conectores Serie ATA3 (SATA_EXP0_1: consulte la pág.1, N.° 11) (SATA3_4_5: consulte la pág.1, N.° 12) (SATA3_A1_A2: consulte la pág.1, N.° 13) (SATA3_A3_A4: consulte la pág.1, N.° 14)		Estos diez conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.* Si M2_1 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_0 se deshabilitará.* M2_2, SATA3_4 y SATA3_5 comparten carriles. Si cualquiera de ellos está en uso, los otros se deshabilitan.* Si M2_3 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_3 se deshabilitará.* Para reducir el tiempo de arranque, utilice puertos SATA Z270 de Intel® (SATA3_0) con sus dispositivos de arranque.
Conectores Serial ATA Express (SATA_EXP0_1: consulte la pág.1, N.° 11)		Enchufe los dispositivos de almacenamiento SATA o PCIe a estos conectores.

Cabezales USB 2.0

(USB3_4 de 9 pines

(consulte la pág.1, N° 23)

(USB5_6 de 9 pines)

(consulte la pág.1, N° 22)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Hay dos bases de conexiones en esta placa base. Cada cabezal USB 2.0 admite dos puertos.

Cabezales USB 3.0

(USB3_5_6 de 19 pines)

(consulte la pág.1, N° 10)

(USB3_7_8 de 19 pines)

(consulte la pág.1, N° 9)

(USB3_9)

(consulte la pág.1, N° 8)

VbusVbus IntA_PA_S SRX- IntA_PA_S SRX+ GND IntA_PA_S STX- IntA_PA_S STX+ GND IntA_PA_D- IntA_PA_D+ Dummy 1

Hay dos cabezales y un puerto en esta placa base.

Cada cabezal USB 3.0 admite dos puertos.

Cabezal de audio del panel frontal

(HD_AUDIO1 de 9 pines)

(consulte la pág.1, N° 30)

(HD_AUDIO_RA1 de 9 pines)

(consulte la pág.1, N° 29)

GND PRESENCE# MIC_RET OUT_RET I J_SENSE OUT2_L J_R MIC2_R MIC2_L

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:

A. Conecte Mic_IN (MIC) a MIC2_I.

B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.

C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).

D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.

E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (Front Mic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

Conectores para el

ventilador

del chasis

(CHA_FAN2 de 4

contactos)

(consulte la pág.1, N.º 21)

(CHA_FAN3 de 4 contac- de 4 contac-de 4 contactos)

(consulte la pág.1, N.° 20)

FAN_VOLTAGE_CONTROL GND FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de conexión a tierra.

Conector del ventilador de

la bomba de agua/opcional

del chasis

(CHA_FAN1/W_

PUMPde 4 contactos)

(consulte la pág.1, N.° 25)

FAN_SPEED FAN_VOLTAGE_CONTROL GND FAN_SPEED_CONTROL 1 2 3 4 s)

Esta placa base proporciona dos conectores de ventilador del chasis de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de refrigeración por agua del chasis de 3 contactos, conéctelo al pin 1-3.

Conector del ventilador de

la CPU

(CPU_FAN1 de 4

contactos)

(consulte la pág.1, N.º 3)

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al Pin 1-3.

Conector del ventilador de

la bomba de agua/opcional

de la CPU

(CPU_OPT/W_PUMP de

4 contactos)

(consulte la pág.1, N.° 2)

Esta placa base proporciona

un conector de ventilador

de CPU de refrigeración

por agua de 4 contactos. Si

tiene pensando conectar

un ventilador de disipador

por agua de CPU de 3

contactos, conéctelo al pin

1-3.

Conector de alimentaciónATX(ATXPWR1 de 24contactos)(consulte la pág.1, N° 7)		Esta placa base contiene unconector de alimentaciónATX de 24 contactos.Para utilizar una toma dealimentación ATX de 20contactos, conéctela en losContactos del 1 al 13.
Conector de alimentaciónATX de 12V(ATX12V1 de 8 contactos)(consulte la pág.1, N° 1)		Esta placa base contiene unconector de alimentaciónATX de 12V y 8 contactos.Para utilizar una toma dealimentación ATX de 4contactos, conéctela en losContactos del 1 al 5.
Conector de alimentaciónde 12 V de gráficos(GFX_12V1 de 6contactos)(consulte la pág.1, N° 16)		Esta placa base proporciona un conector de alimentación de 12 V para gráficosde 6 contactos.* Instale el cable de alimentaciónde la unidad de alimentación eneste conector cuando las tarjetasgráficas estén instaladas.
Cabezal de puerto serie(COM1 de 9 contactos)(consulte la pág.1, N° 26)		Este cabezal COM1 admiteun módulo de puerto serie.
Cabezal TPM(TPMS1 de 17 contactos)(consulte la pág.1, N° 27)		Este conector es compatible con elsistema Módulo de Plataforma Segura (TPM, en inglés), que puedealmacenar de forma segura claves,certificados digitales, contraseñasy datos. Un sistema TPM tambiénayuda a aumentar la seguridaden la red, protege las identidadesdigitales y garantiza la integridadde la plataforma.

Cabezal de LED RGB Aura (RGB_LED de 4 contactos)

(consulte la pág.1, N° 24)

El cabezal LED RGB Aura se utiliza para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED.

1.5 Interruptores inteligentes

La placa base contiene cuatro interruptores inteligentes: Conmutador de alimentación, Conmutador de restablecimiento, Conmutador de borrado de la CMOS y Conmutador XMP.

Interruptor de

alimentación

(PWRBTN1)

(consulte la pág.1, N° 17)

El interruptor de

alimentación permite a los usuarios encender y apagar rápidamente el sistema.

Interruptor de reseteo

(RSTBTN1)

(consulte la pág.1, N° 15)

El interruptor de reseteo permite a los usuarios resetear rápidamente el sistema.

Interruptor de borrado de CMOS

(CLRBTN1)

(consulte la pág.3, N.º 19)

El interruptor de borrado de CMOS permite a los usuarios borrar rápidamente los valores de CMOS.

Esta función podrá utilizarla únicamente cuando apague su ordenador y desconecte la corriente.

Conmutador XMP

(XMP_ON1)

(consulte la pág.1, N° 6)

El conmutador XMP

permite a los usuarios cargar perfiles XMP

fácilmente para configurar automáticamente los voltajes de la memoria DRAM cuya velocidad se ha aumentado para conseguir un funcionamiento estable.

1 Введение

E/S do painel posterior

• 2 x Portas de Antena
  • 1 x Porta PS/2 para mouse/teclado
• 1 x Porta HDMI
• 1 x DisplayPort 1.2
• 2 x Intel ^® Thunderbolt ^TM 3 (compatível com monitor USB 3.1 e USB-C)*

Suporte do painel de sistema (PAINEL1 de 9 pinos) (ver p.1, N.º 19)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+
