1.1 Lieferumfang

• ASRock Z270 SuperCarrier-Motherboard (ATX-Formfaktor)
• ASRock Z270 SuperCarrier-Schnellinstallationsanleitung
• ASRock Z270 SuperCarrier-Support-CD
• 1 x E/A-Blendenabschirmung
• 4 x Serial-ATA- (SATA) Datenkabel (optional)
• 1 x Flexibles ASRock-SLI-Bridge-Anschlusskabel (optional)
• 1 x ASRock 3-Wege-SLI-Bridge-Karte (optional)
• 1 x ASRock 4-Wege-SLI-S111-Bridge-Karte (optional)
• 1 x ASRock SLI_HB_Bridge_3S-Karte (optional)
• 2 ASRock-WiFi-2,4/5-GHz-Antennen (optional)
• 3 x Schrauben für M.2-Sockel (optional)

1.2 Technische Daten

Plattform	• ATX-Formfaktor• 57 g Kupfer
Prozessor	• Unterstützt Intel®-CoreTM-i7/i5/i3/Pentium®/Celeron®-Prozessoren der 7. und 6. Generation (Sockeö 1151)• Digi Power design• 14-Leistungsphasendesign• Unterstützt Intel® Turbo Boost 2.0-Technologie• Unterstützt CPUs mit freiem Multiplikator der Intel® K-Serie• Unterstützt ASRock BCLK-Übertaktung (voller Bereich)• Unterstützt ASRock Hyper-BCLK-Engine II
Chipset	• Intel® Z270
Speicher	• Dualkanal-DDR4-Speichertechnologie• 4 x DDR4-DIMM-Steckplätze• Unterstützt DDR4 3733+(OC)*/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2400**/2133 non-ECC, ungepufferter Speicher* Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite.(http://www.asrock.com/)** Intel®-Prozessor der 7. Generation unterstützt DDR4 bis 2400;Intel®-Prozessor der 6. Generation unterstützt DDR4 bis 2133.• Unterstützt ECC-UDIMM-Speichermodule (Betrieb im non-ECC-Modus)• Systemspeicher, max. Kapazität: 64GB• Unterstützt Intel® Extreme Memory Profile (XMP) 2.0• 15-μ-Goldkontakt in DIMM-Steckplätze
Erweiterungssteckplatz	• 4 x PCI-Express 3.0-x16-Steckplätze (PCIE1/PCIE2/PCIE4/PCIE5:einzeln bei x16 (PCIE1); doppelt bei x16 (PCIE1) / x16 (PCIE4); dreifach bei x8 (PCIE1) / x8 (PCIE2) / x16 (PCIE4); vierfach bei x8 (PCIE1) / x8 (PCIE2) / x8 (PCIE4) / x8 (PCIE5))*• 1 x integriertes PLX PEX 8747* Unterstützt NVMe-SSD als Bootplatte• 1 x PCI-Express 3.0-x1-Steckplatz (Flexible PCIe)• Unterstützt AMD Quad CrossFireXTM, 4-Wege-CrossFireXTM, 3-Wege-CrossFireXTM und CrossFireXTM

• Unterstützt NVIDIA® Quad SLI™, 4-Wege-SLI™, 3-Wege-SLI™ und SLI™
• 1 x vertikaler M.2-Sockel (Key E) mit dem mitgelieferten 802.11ac-WLAN-Modul (an den rückseitigen I/O)
  • 15-μ-Goldkontakt in VGA-PCIe-Steckplätze (PCIE1 und PCIE4)

Grafikkarte

• Integrierte Intel™ HD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.
• Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics
• Gen9 LP, DX11.3, DX12
• HWA encodieren/decodieren: VP8, HEVC 8b, VP9, HEVC 10b (bei Intel®-Prozessor der 7. Generation)
• HWA encodieren/decodieren: VP8, HEVC 8b; GPU/SW encodieren/decodieren: VP9, HEVC 10b (bei Intel®-Prozessor der 6. Generation)
  • Max. geteilter Speicher: 1024 MB

* Die Größe des maximalen Freigabespeichers kann je nach Betriebssystem variieren.

• Vier Grafikkarten-Ausgangsoptionen: HDMI, DisplayPort 1.2 und 2 x Intel® Thunderbolt™ 3
• Unterstützt drei Monitore

* Unterstützt bis zu 3 Displays gleichzeitig

• Unterstützt HDMI mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 24 Hz / (3840 x 2160) bei 30 Hz
• Unterstützt DisplayPort 1.2 mit maximaler Auflösung von 4K x 2K (4096 x 2304) bei 60 Hz
• Unterstützt Intel® Thunderbolt™ 3 mit maximaler Auflösung von 4K x 2K (4096 x 2304) bei 60 Hz
• Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich)
• Unterstützt HDCP mit HDMI, DisplayPort 1.2 und Intel ^® Thunderbolt ^TM 3
• Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit HDMI, DisplayPort 1.2 und Intel® Thunderbolt™ 3

Audio

• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1220-Audiocodec)
  • Erstklassige Blu-ray-Audiounterstützung
• Unterstützt Überspannungsschutz (ASRock Full Spike Protection)
• Unterstützt Purity Sound ^TM 4
• Nichicon-Audiokappen der Fine Gold-Serie
• 120-dB-SRV-DAC mit Differentialverstärker
• TI® NE5532 – erstklassiger Headset-Verstärker für
  Audioanschluss an der Frontblende (unterstützt Headsets mit bis zu 600 Ohm)
• Reiner Stromeingang
• Direct Drive Technology
• PCB-isolierte Abschirmung
• Impedanzerkennung am vorderen Ausgang
• Individuelle PCB-Layer für rechten/linken Audiokanal
• Aura-RGB-LED
• Goldene Audioanschlüsse
• Unterstützt DTS Connect

LAN

1 x 5-Gigabit-LAN 100/1000/2500/5000 Mb/s (AQUANTIA® AQC108):

• Unterstützt Wake-On-LAN
- Unterstützt Blitzschutz/Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)
- Unterstützt PXE

2 x Gigabit-LAN 10/100/1000 Mb/s (1 x Intel® I219V, 1 x Intel® I211AT):

• Unterstützt Wake-On-LAN
- Unterstützt Blitzschutz/Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)
- Unterstützt duales LAN mit Teaming*

* Unter Windows 10 nicht unterstützt

- Unterstützt energieeffizientes Ethernet 802.3az

- Unterstützt PXE

Wireless LAN

• Intel®-802.11ac-WLAN-Modul (ohne Zusatzkosten)
  • Unterstützt IEEE 802.11a/b/g/n/ac
  • Unterstützt Dualband (2,4/5 GHz)
• Unterstützt drahtlose Hochgeschwindigkeitsverbindungen bis 433 Mb/s
• Unterstützt Bluetooth 4.0 / 3.0 + High-Speed, Klasse II

Rückblende, E/A

• 2 x Antennenanschluss
• 1 x PS/2-Maus-/Tastaturanschluss
- 1 x HDMI-Port
- 1 x DisplayPort 1.2
- 2 x Intel ^ Thunderbolt ^TM 3 (kompatibel mit USB 3.1 und USB-C-Anzeige) ^*

* Unterstützt Aufladung per USB PD 2.0 bis 12 V bei 3 A (36 W)
* Hot-Plug wird nur unter Windows 10 unterstützt

• 1 x Optischer SPDIF-Ausgang

- 2 x USB 2,0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

- 4 x USB 3,0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))**

** Ultra-USB-Stromversorgung wird an den Ports USB3_34 unterstützt.
** ACPI-Weckfunktion wird an USB3_34-Ports nicht unterstützt.

- 3 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

• 1 x CMOS-löschen-Schalter

- HD-Audioanschlüsse: Hintere Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon (goldene Audioanschlüsse)

Speicher

- 6 x SATA-III-6,0-Gb/s-Abschluss, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 15 und Intel Smart Response Technology), NCQ, AHCI und Hot-Plugging*

* Wenn M2_1 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_0 deaktiviert.
* M2_2, SATA3_4 und SATA3_5 nutzen Lanes gemeinsam. Wenn einer von ihnen benutzt wird, werden die anderen deaktiviert.
* Wenn M2_3 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_3 deaktiviert.

- 4 x SATA-III-6,0-Gb/s-Anschlüsse von ASMedia ASM1061, unterstützt NCQ, AHCI und Hot-Plugging

• 2 x SATA-Express-10-Gb/s-Anschlüsse**

** Anzukündigende Unterstützung
- 3 x Ultra-M.2-Sockel, unterstützt 2230-/2242-/2260-/2280-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s)***
** Unterstützt Intel® Optane™-Technologie
** Unterstützt NVMe-SSD als Bootplatte
** Unterstützt ASRock U.2-Kit

Anschluss

• 1 x COM-Anschluss-Stiftleiste
• 1 x TPM-Stiftleiste
• 1 x Betrieb-LED- und Lautsprecher-Stiftleiste
• 1 x Aura-RGB-LED-Stiftleiste
• 1 x CPU-Lüfteranschluss (4-polig)

* Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).
- 1 x Optionaler CPU-/Wasserpumpenlüfteranschluss (4-polig)
* Der Optionale-CPU-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 1,5 A (18 W).

• 2 x Gehäuselüfteranschlüsse (4-polig)

- 1 x Optionaler Gehäuse-/Wasserpumpenlüfteranschlüss (4-polig)

* Der Optionales-Gehäuse-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 1,5 A (18 W).

• 1 x 24-poliger ATX-Netzanschluss (hochdichter Netzanschluss).
• 1 x 8-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)
• 1 x 6-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)
- 1 x Audioanschluss an der Frontblende (15μ goldene Audioanschluss)*
- 1 x Rechtwinkliger Audioanschluss an Frontblende*

* Verbinden Sie das Audiogerät mit einem der Audioanschlüsse.

• 2 x USB-2.0-Stiftleiste (unterstützen 4 USB-2.0-Ports) (Intel® Z270) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))
• 2 x USB 3.0-Stiftleisten (unterstützen 4 USB 3.0-Ports) (ASMedia ASM1074-Hub) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))
  • 1 x Vertikal, Typ A, USB 3.0 (Intel® Z270)
  • 1 x Dr. Debug mit LED
  • 1 x Ein-/Austaste mit LED
  • 1 x Reset-Taste mit LED
• 1 x XMP-Schalter

BIOS-Funk- tion

• 2 x AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen (1 x Haupt-BIOS und 1 x Ausfall-BIOS)
• Unterstützt UEFI-Technologie (zuverlässige Sicherung)
  • ACPI 6.0-konforme Aufweckereignisse
  • SMBIOS 2.7-Unterstützung

- CPU, GT_CPU, DRAM, VPPM, PCH 1,0V, VCCIO, VCCST, VCCSA, VCCPLL Mehrfachspannungsanpassung

Hard- wareüberwa- chung

- Temperaturerkennung: CPU-, Gehäuse-, Optionale-CPU-/Wasserpumpen-, Optionales-Gehäuse-/Wasserpumpenlüfter

- Lüftertachometer: CPU-, Gehäuse-, Optionale-CPU-/Wasserpumpen-, Optionales-Gehäuse-/Wasserpumpenlüfter

- Lautloser Lüfter (automatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU-Temperatur): CPU-, Gehäuse-, Optionale-CPU-/Wasserpumpen-, Optionales-Gehäuse-/Wasserpumpenlüfter

- Mehrfachgeschwindigkeitssteuerung: CPU-, Gehäuse-, Optionale-CPU-/Wasserpumpen-, Optionales-Gehäuse-/Wasserpumpenlüfter

- Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore, DRAM, VPPM, PCH 1,0V, VCCSA, VCCST

Betriebssystem

- Microsoft® Windows® 10, 64 Bit (nur bei Intel®-Prozessor der 7. Generation)

- Microsoft® Windows® 10, 64 Bit / 8.1, 64 Bit / 7, 64 Bit (nur bei Intel®-Prozessor der 6. Generation)

* Zur Installation des Windows® 7-Betriebssystems wird ein modifiziertes Installationslaufwerk mit xHCI-Treibern in der ISO-Datei benötigt. Detaillierte Anweisungen finden Sie auf Seite 196.

* Einzelheiten zum aktualisierten Windows® 10-Treiber entnehmen Sie bitte der ASRock-Webseite:http://www.asrock.com

Zertifizierungen

- FCC, CE, WHQL

- ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

Short

Open

CMOS-löschen-Jumper (CLRMOS1)

(siehe S. 1, Nr. 28)

CMOS löschenStandard

CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 19)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

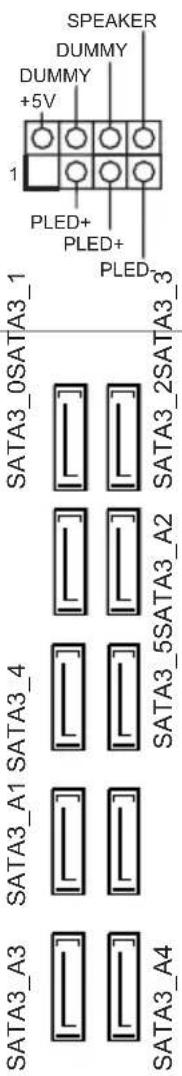

Betrieb-LED- und Lautsprecher-Stiftleiste(7-polig, SPK_PLED1)(siehe S. 1, Nr. 18)		Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser Stiftleiste.
Serial-ATA-III-Anschlüsse(SATA_EXP0_1:siehe S. 1, Nr. 11)(SATA3_4_5:siehe S. 1, Nr. 12)(SATA3_A1_A2:siehe S. 1, Nr. 13)(SATA3_A3_A4:siehe S. 1, Nr. 14)		Diese zehn SATA-III-Anschlüsse unterstützenSATA-Datenkabel für interneSpeichergeräte mit einer Datenü bertragungsgeschwindigkeit bis 6,0 Gb/s.* Wenn M2_1 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_0 deaktiviert.* M2_2, SATA3_4 und SATA3_5 nutzen Lanes gemeinsam. Wenn einer von ihnen benutzt wird, werden die anderen deaktiviert.* Wenn M2_3 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_3 deaktiviert.* Nutzen Sie zum Minimieren der Startzeit Intel® Z270-SATA-Ports (SATA3_0) für Ihre bootfähigen Geräte.
Serial-ATA-Express-Anschlüsse(SATA_EXP0_1:siehe S. 1, Nr. 11)		Bitte verbinden Sie entweder SATA- oder PCIe-Speichergeräte mit diesen Anschlüssen.

USB 2,0-Stiftleisten

(9-polig, USB3_4

(siehe S. 1, Nr. 23)

(9-polig, USB5_6)

(siehe S. 1, Nr. 22)

USB PWR P- P+ GND DUMMY 1 GND P+ P- USB PWR

Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 2,0-Stiftleiste kann zwei Ports unterstützen.

USB 3.0-Stiftleisten

(19-polig, USB3_5_6)

(siehe S. 1, Nr. 10)

(19-polig, USB3_7_8)

(siehe S. 1, Nr. 9)

(USB3_9)

(siehe S. 1, Nr. 8)

Vbus/Vbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

Es gibt zwei Steckleisten und einen Port an diesem Motherboard. Jede USB 3.0-Stiftleiste kann zwei Ports unterstützen.

Audiostiftleisten

Frontblende

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 30)

(9-polig, HD_AUDIO_RA1)

(siehe S. 1, Nr. 29)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuselüfteranschlüsse(4-polig, CHA_FAN2)(siehe S. 1, Nr. 21)FAN_VOLTAGE_CC(4-polig, CHA_FAN3)(siehe S. 1, Nr. 20)		SPEED_CONTROL	Bitte verbinden Sie die Lüfterka-bel mit den Lüfteranschlüssen;der schwarze Draht gehört zumErdungskontakt.
Optionales-Gehäuse-/Wasserpumpen-Lüfteranschluss(FAN_VOLTAGE_CC(4-polig, CHA_FAN1/W_PUMP)(siehe S. 1, Nr. 25)		SPEED_CONTROL	Dieses Motherboard bietetzwei 4-polige Wasserkühlung-Gehäuselüfteranschlüsse. FallsSie einen 3-poligen Gehäuse-Wasserkühlerlüfteranschließenmöchten, verbinden Sie ihn bittemit Kontakt 1 bis 3.
CPU-Lüfteranschluss(4-polig, CPU_FAN1)(siehe S. 1, Nr. 3)			Dieses Motherboard bietet einen4-poligen CPU-Lüfteranschluss(lautloser Lüfter). Falls Sieeinen 3-poligen CPU-Lüfteranschließen möchten, verbindenSie ihn bitte mit Kontakt 1 bis 3.
Optionale-CPU-/Wasserpumpen-Lüfteranschluss(4-polig, CPU_OPT/W_PUMP)(siehe S. 1, Nr. 2)	[FAN_SPE]		Dieses Motherboard bietet einen4-poligen Wasserkühlung-CPU-Lüfteranschluss. Falls Sie einen3-poligen CPU-Wasserkühler-lüfter anschließen möchten,verbinden Sie ihn bitte mitKontakt 1 bis 3.
ATX-Netzanschluss(24-polig, ATXPWR1)(siehe S. 1, Nr. 7)			Dieses Motherboard bieteteinen 24-poligen ATX-Netzan-schluss. Bitte schließen Sie eszur Nutzung eines 20-poligenATX-Netzteils entlang Kontakt1 und Kontakt 13 an.
ATX-12-V-Netzanschluss(8-polig, ATX12V1)(siehe S. 1, Nr. 1)			Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.
Grafikkarten-12-V-Netzanschluss(6-polig, GFX_12V1)(siehe S. 1, Nr. 16)			Dieses Motherboard bietet einen 6-poligen Grafikkarten-12-V-Netzanschluss.* Installieren Sie das Netzkabel des Netzteils an diesem An-schluss, wenn 4 Grafikkarten installiert sind.
Serieller-Port-Stiftleiste(9-polig, COM1)(siehe S. 1, Nr. 26)			Diese COM1-Stiftleiste unterstützt ein Modul für serielle Ports.

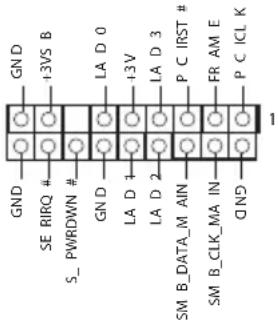

TPM-Stiftleiste(17-polig, TPMS1)(siehe S. 1, Nr. 27)			Dieser Anschluss unterstützt das Trusted Platform Module-(TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewähr-leistet die Plattformintegrität.
Aura-RGB-LED-Stiftleiste(4-polig, RGB_LED)(siehe S. 1, Nr. 24)			Aura-RGB-LED-Stiftleiste dient dem Anschließen eines RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht.

1.5 Intelligente Schalter

Das Motherboard hat vier intelligente Schalter: Netzschalter, Reset-Schalter, CMOSlöschen-Schalter und XMP-Schalter.

Ein-/Ausschalter (PWRBTN1) (siehe S. 1, Nr. 17)

Mit dem Ein-/Ausschalter kann der Benutzer das System schnell ein-/abschalten.

Reset-Schalter (RSTBTN1) (siehe S. 1, Nr. 15)

Der Reset-Taste ermöglicht das schnelle Rücksetzen des Systems.

CMOS-löschen-Schalter (CLRBTN1) (siehe S. 3, Nr. 19)

Mit dem CMOS-löschen-Schalter können Benutzer die CMOS-Werte schnell löschen.

Diese Funktion ist nur verfügbar, wenn Sie Ihren Computer abschalten und die Stromversorgung unterbrechen.

XMP-Schalter (XMP_ON1) (siehe S. 1, Nr. 6)

Mit dem XMP-Schalter können Nutzer mühelos XMP-Profile zur automatischen Konfiguration der übertakteten DRAM-Spannungen für einen stabilen Betrieb laden.

1 Introduction
