РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z270 SuperCarrier ASROCK

Благодарим вас за приобретение надежной системной платы ASRock Z270 SuperCarrier, выпускаемой под постоянным жестким контролем качества компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

• Материнская плата ASRock Z270 SuperCarrier (форм-фактор ATX)
• Краткое руководство по установке ASRock Z270 SuperCarrier
• Компакт-диск с ПО для платы ASRock Z270 SuperCarrier
  • 1 х экран панели с портами ввода-вывода
  • 4 x кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)
  • 1 х гибкий мостовой соединитель ASRock SLI (приобретаются отдельно)
  • 1 x карта ASRock 3-Way SLI Bridge (приобретаются отдельно)
  • 1 x карта ASRock 4-Way SLI-S111 Bridge (приобретаются отдельно)
  • 1 x карта ASRock SLI_HB_Bridge_3S (приобретаются отдельно)
  • 2 x ASRock WiFi-антенны 2,4/5 ГГц (приобретаются отдельно)
  • 3 x Винт для гнезда М.2 (приобретаются отдельно)

1.2. Технические характеристики

Платформа	Форм-фактор ATXМедь 2 унции
ЦП	Поддерживаются процессоры Intel® CoreTM 7/i5/i3/Pentium"/Celeron" (разъем 1151) 7-го и 6-го поколений.Digi Power designСистема питания 14Поддерживается технология Intel® Turbo Boost 2.0Поддержка процессоров Intel® серии К с разблокированным множителемПоддержка полного разгона процессора ASRock BCLKПоддержка системы ASRock Hyper BCLK Engine II
Chipset	Intel® Z270
Память	Двухканальная память DDR44 х гнезда DDR4 DIMMПоддержка модулей памяти DDR4 3733+(OC)*/3600 (OC)/3200(OC)/2933(OC)/2800(OC)/2400**/2133 не относящихся к ECC, небуферизованной памяти* Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/)** ЦП Intel® 7-го поколения поддерживают память DDR4 с частотой до 2400 МГц; ЦП Intel® 6-го поколения поддерживают память DDR4 с частотой до 2133 МГц.Поддержка модулей памяти ECC UDIMM (работа в режиме, отличном от ECC)Максимальный объем ОЗУ: 64 Г6Поддерживается Intel® Extreme Memory Profile (XMP) 2.0Гнезда DIMM с золочеными контактами 15мк
Слот расширения	4 x PCI Express 3.0 x16 гнездо (PCIE1/PCIE2/PCIE4/PCIE5:одинарный при x16 (PCIE1); двойной при x16 (PCIE1) / x16 (PCIE4); тройной при x8 (PCIE1) / x8 (PCIE2) / x16 (PCIE4); квадратный при x8 (PCIE1) / x8 (PCIE2) / x8 (PCIE4) / x8 (PCIE5))*1 х встроенный коммутатор PLX PEX 8747* Поддерживаются в качестве загрузочных SSD-диски типа NVMe.1 x PCI Express 3.0 x1 гнезд (Flexible PCIe)Поддержка AMD Quad CrossFireXTM, 4-Way CrossFireXTM, 3-Way CrossFireXTM и CrossFireXTM

Графическая подсистема

• Поддержка NVIDIA® Quad SLI™, 4-Way SLI™, 3-Way SLI™ и SLI™
• 1 вертикальный слот М.2 (ключ Е) с входящим в комплект поставки модулем WiFi-802.11ас (на задней панели ввода-вывода)
• Позолоченные (15 мкм) контакты слотов видеокарты PCIe (PCIE1 и PCIE4)

- Встроенный видеоадаптер Intel® HD Graphics и выходы VGA поддерживаются только при использовании ЦП со встроенными графическими процессорами.

- Поддерживаемые встроенные технологии визуализации Intel® HD Graphics: Intel® Quick Sync Video с полностью аппаратным кодированием1 в форматах AVC, MVC (S3D) и MPEG-2, Intel® InTru™ 3D, технология Intel® Clear Video HD, Intel® Insider™, Intel® HD Graphics

- Gen9 LP, DX11.3, DX12

- Программно-аппаратное кодирование-декодирование: VP8, HEVC 8b, VP9, HEVC 10b (для ЦП Intel® 7-го поколения)

- Программно-аппаратное кодирование-декодирование: VP8, HEVC 8b. Кодирование-декодирование с помощью графического процессора и программных средств: VP9, HEVC 10b (для ЦП Intel® 6-го поколения)

• Максимальный объем общей памяти: 1024 МБ

* Максимальный объем общей памяти зависит от операционной системы.

- Четыре графических выхода: HDMI, DisplayPort 1.2 и 2 x Intel™ Thunderbolt™ 3

- Поддержка работы с тремя мониторами

* Поддерживается вывод одновременно на 3 монитора

- Поддерживается HDMI с максимальным разрешением до 4K x 2K (4096x2160) при частоте обновления 24 Гц (3840x2160 при 30 Гц)

- Поддерживается DisplayPort 1.2 с максимальным разрешением до 4K × 2K (4096x2304) при 60 Гц

- Поддержка Intel ^ Thunderbolt ^TM 3 с максимальным разрешением до 4K × 2K (4096x2304) при 60 Гц

- Поддерживаются Auto Lip Sync, Deep Color (12 бит/цвет), xvYCC и HBR (High Bit Rate Audio) через порт HDMI (требуется соответствующий HDMI-монитор)

- Поддержка HDCP с HDMI, DisplayPort 1.2 и Intel® Thunderbolt™ 3

- Поддержка воспроизведения Full HD 1080p Blu-ray (BD) через порты HDMI, DisplayPort 1.2 и Intel® Thunderbolt™ 3

Звук	7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1220)Поддержка Premium Blu-ray AudioЗащита от перенапряжения (ASRock Full Spike Protection)Поддержка Purity SoundTM 4- Конденсаторы для аудиосистем серии Nichicon Fine Gold- 120 дБ SNR DAC с дифференциальным усилителем- Первоклассный усилитель ТГ® NE5532 для гарнитуры у аудиоразъема на передней панели (поддерживаются гарнитуры с сопротивлением до 600 Ом)- Стабилизированный вход питания- Технология Direct Drive- Изолирующее экранирование печатной платы- Определение сопротивления нагрузки, подключенной к порту на передней панели- Отдельные слои печатной платы для левого и правого аудиоканалов- Светодиодная RGB-подсветка Aura- Позолоченные контакты аудиоразъемовПоддержка DTS-подключения
LAN	1 x 5 Gigabit Ethernet 100/1000/2500/5000 Мбит/с (AQUANTIA® AQC108):Поддерживается пробуждение по ЛВСМолниезащита и защита от электростатических разрядов (ASRock Full Spike Protection)Поддерживается PXE2 x Gigabit Ethernet 10/100/1000 Мбит/с (1 x Intel® I219V, 1 x Intel® I211AT):Поддерживается пробуждение по ЛВСМолниезащита и защита от электростатических разрядов (ASRock Full Spike Protection)Поддержка двух ЛВС с функцией группирования** Не поддерживается в Windows 10Поддерживается Energy Efficient Ethernet 802.3azПоддерживается PXE
Беспроводная ЛВС	Модуль WiFi Intel® 802.11ас (бесплатно в комплекте)Поддержка IEEE 802.11a/b/g/n/acПоддержка двух диапазонов (2,4/5 ГГц)Поддержка высокоскоростного беспроводного подключения до 433 Мбит/сПоддержка Bluetooth 4.0 / 3.0 + High speed class II

Порты ввода- вывода на задней панели

• 2 антенных порта
• 1 порт PS/2 для мыши/клавиатуры
• 1 порт HDMI
• 1 порт DisplayPort 1.2
- Intel® Thunderbolt™ 3, 2 шт. (совместим с USB 3.1 и USB-C Display)*

* Поддержка зарядки через интерфейс USB PD 2.0 до 12 В, 3 А (36 Вт)

* "Горячая" замена поддерживается только в OC Win 10

• 1 х оптический выходной SPDIF
- 2 x порт USB 2.0 с защитой от электростатического напряжения (ASRock Full Spike Protection)
- 4 x Порт USB 3.0 с защитой от электростатического напряжения (ASRock Full Spike Protection)**

** Функция питания через USB (Ultra USB Power) поддерживается на портах USB3_34.

** Функция пробуждения АСРІ не поддерживается на портах USB3_34.

• 3 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и СИД SPEED)
• 1 x переключатель сброса настроек CMOS
- Разъемы HD Audio: тыловые AC / центральная AC / сабвуфер / линейный вход / фронтальные AC / микрофон (позолоченные контакты)

Запоминающие устройства

- 6 x разъемов SATA3 с пропускной способностью 6,0 Гбит/с, поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10, технологии Intel Rapid Storage 15 и технологии Intel Smart Response), NCQ, AHCI и «горячего» подключения*

* Если слот M2_1 занят устройством M.2 типа SATA, интерфейс SATA3_0 будет отключен.
* Общие каналы M2_2, SATA3_4 и SATA3_5. Если используется один из них, остальные будут отключены.
* Если слот M2_3 занят устройством M.2 типа SATA, интерфейс SATA3_3 будет отключен.

- 4 x разъемы SATA3 6,0 Гб/с ASMedia ASM1061, поддержка функций NCQ, AHCI и «горячей» замены

• 2 x разъемы SATA Express 10 гбит/с**

** О поддержке будет объявлено

- 3 x слот Ultra M.2, поддерживает модуль M.2 SATA3 типа 2230/2242/2260/2280 с пропускной способностью 6,0 Гбит/с и модуль M.2 PCI Express до версии Gen3 x4 (32 Гбит/с)***

** Поддержка технологии Intel® Optane™

** Поддерживаются в качестве загрузочных SSD-диски типа NVMe.

** Поддерживается комплект ASRock U.2.

Разъемы

• 1 колодка СОМ-порта
• 1 колодка ТРМ
- 1 колодка светодиодного индикатора питания и динамика корпуса
• 1 колодка светодиодной RGB-подсветки Aura
• 1 разъем для вентилятора охлаждения ЦП, 4-контактный

* Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1 А (12 Вт).

- 1 разъем для дополнительного вентилятора или помпы водяного охлаждения ЦП (4-контактный)

* Разъем для процессорного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 1,5 А (18 Вт).

• 2 разъемы для вентилятора корпуса (4-контактный)
- 1 разъема для дополнительных вентиляторов или помпы водяного охлаждения корпуса (4-контактные)

* Разъем для дополнительного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 1,5 А (18 Вт).

• 1 разъем питания ATX (24-контактный разъем питания высокой плотности)
• 1 разъем питания 12 В (8-контактный разъем питания высокой плотности)
• 1 разъем питания 12 В (6-контактный разъем питания высокой плотности)
• 1 аудиоразъем для передней панели (15μ Позолоченные аудиоразъемов)*
  • 1 аудиоразъем на передней панели под прямым углом*

* Аудиоустройства подключаются к одному из аудиоразъемов.

• 2 x колодки USB 2.0 (4 порта USB 2.0) (Intel® Z270) с защитой от электростатических разрядов (ASRock Full Spike Protection)
• 2 x Колодки USB 3.0 (с поддержкой до 4 портов USB 3.0) (концентратор ASMedia ASM1074) с защитой от электростатического напряжения (ASRock Full Spike Protection)

• 1 x вертикальный разъем USB 3.0 типа A (Intel® Z270)

• 1 x Dr. Debug c СИД

• 1 х кнопка питания с СИД

• 1 х кнопка перезагрузки с СИД

• 1 переключатель ХМР

Параметры BIOS

- 2 x AMI UEFI Legal BIOS с поддержкой многоязычного ГИП (1 x основной BIOS и 1 x BIOS резервного копирования)

- Поддержка технологии безопасного резервного копирования UEFI

- Поддержка функций пробуждения по стандарту АСРІ 6.0

- Поддерживается SMBIOS 2.7.

	• Регулировка напряжений ЦП, GT_CPU, DRAM, VPPM, PCH 1.0V, VCCIO, VCCST, VCCSA, VCCPLL
Контроль оборудования	• Контроль температуры: Вентилятор ЦП; корпуса; дополнительный вентилятор или помпа водяного охлаждения ЦП; дополнительный вентилятор или помпа водяного охлаждения корпуса• Тахометр: Вентилятор ЦП; корпуса; дополнительный вентилятор или помпа водяного охлаждения ЦП; дополнительный вентилятор или помпа водяного охлаждения корпуса• Бесшумная работа (с автоматической регулировкой скорости вращения в зависимости от температуры ЦП): Вентилятор ЦП; корпуса; дополнительный вентилятор или помпа водяного охлаждения ЦП; дополнительный вентилятор или помпа водяного охлаждения корпуса• Регулировка скорости вращения: Вентилятор ЦП; корпуса; дополнительный вентилятор или помпа водяного охлаждения ЦП; дополнительный вентилятор или помпа водяного охлаждения корпуса• Контроль напряжений: +12 В, +5 В, +3,3 В, напряжение ядра ЦП, DRAM, VPPM, PCH 1,0В, VCCSA, VCCST
Операционные системы	• Microsoft® Windows® 10 64-разрядная (для ЦП Intel® 7-го поколения)• Microsoft® Windows® 10 64-разрядная / 8.1 64-разрядная/ 7 64-разрядная (для ЦП Intel® 6-го поколения)* Для установки OC Windows® 7 потребуется измененный установочный диск с драйверами xHCI, упакованными в файл ISO. Более подробные инструкции представлены на стр. 196.* Подробные сведения об обновлении драйвера для Windows® 10 представлены на веб-сайте ASRock:http://www.asrock.com
Сертификация	• FCC, CE, WHQL• Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

* С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки.

Short

Open

Сброс настроек CMOSпо умолчанию

Перемычка сброса настроек CMOS (CLRMOS1)

(см. стр. 1, № 28)

CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Выждите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неustrанимое повреждение материнской платы.

Колодка системной

панели

(9-контактная, PANEL1)

(см. стр. 1, № 19)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Подключите расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

Колодка светодиодного индикатора питания и динамика корпуса (7-контактная, SPK_PLED1) (см. стр. 1, № 18)

Разъемы Serial ATA3

(SATA_EXP0_1:

см. стр. 1, № 11)

(SATA3_4_5:

см. стр. 1, № 12)

(SATA3_A1_A2:

см. стр. 1, № 13)

(SATA3_A3_A4:

см. стр. 1, № 14)

индикатора питания и

динамика корпуса.

Эти десять разъемов

SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с.

* Если слот M2_1 занят устройством M.2 типа SATA, интерфейс SATA3_0 будет отключен.

* Общие каналы M2_2, SATA3_4 и SATA3_5. Если используется один из них, остальные будут отключены.

* Если слот M2_3 занят устройством M.2 типа SATA, интерфейс SATA3_3 будет отключен.

* Для минимизации времени загрузки используйте порты Intel® Z270 SATA (SATA3_0) для самозагружаемых устройств.

Разъемы SATA Express

(SATA_EXP0_1:

см. стр. 1, № 11)

SATA3 0SATA3 1

SATA_EXP_0

SATA3_2SATA3_3
SATA_EXP_1

К данным разъемам

подключаются накопители SATA или PCIe.

Колодки USB 2.0

(9-контактная, USB3_4

(см. стр. 1, № 23)

(9-контактная, USB5_6)

(см. стр. 1, № 22)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

На системной плате

размещены две колодки.

Каждая колодка USB 2.0

может поддерживать два

порта.

Колодки USB 3.0

(19-контактная, USB3_5_6)

(см. стр. 1, № 10)

(19-контактная,USB3_7_8)

(см. стр. 1, № 9)

(USB3_9)

(см. стр. 1, № 8)

Vbus Vbus IntA_PA_S SRX- IntA_PA_S SRX+ GND IntA_PA_S STX- IntA_PA_S STX+ GND IntA_PA_D- IntA_PA_D+ Vous/Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

На системной плате

размещены две колодки

и один порт. Каждая

колодка USB 3.0 может

поддерживать два порта.

Аудиоколодки для передней панели

(9-контактная,

HD_AUDIO1)

(см. стр. 1, № 30)

(9-контактная,

HD_AUDIO_RA1)

(см. стр. 1, № 29)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L J_R_SENSE MIC2_R MIC2_L

Эта колодка

предназначена

для подключения

аудиоустройств к передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) κ MIC2_L.

B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.

C. Подключите провод заземления (GND) к контакту заземления (GND).

D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC'97 их подключать не нужно.

E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Разъемы вентиляторов

корпуса

(4-контактный CHA_ FAN2)

(см. стр. 1, № 21)

(4-контактный CHA_ FAN3)

(см. стр. 1, № 20)

FAN_VOLTAGE_CONTROL GND FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.

Разъем для

дополнительного

вентилятора или

ПОМПЫ ВОДЯНОГО

охлаждения корпуса

(4-контактный

CHA_FAN1/W_PUMP)

(см. стр. 1, № 25)

FAN_VOLTAGE_CONTROL GND FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Данная материнская

плата оснащена

двумя 4-контактными

разъемами для системы

водяного охлаждения

корпуса. 3-контактную

систему водяного

охлаждения корпуса

следует подключать к контактам 1–3.

Разъем вентилятора

охлаждения процессора

(4-контактный, CPU_ FAN1)

(см. стр. 1, № 3)

Эта материнская плата снабжена

4-контактным разъемом для

малошумящего вентилятора

ЦП. Если вы собираетесь

подключить 3-контактный

вентилятор охлаждения

процессора, подключайте его к контактам 1-3.

Разъем для

дополнительного

вентилятора или помпы

водяного охлаждения ЦП

(4-контактный CPU_OPT/

W_PUMP)

(см. стр. 1, № 2)

Данная материнская плата

оснащена 4-контактным

разъемом для системы водяного охлаждения ЦП. 3-контактную

систему водяного охлаждения

ЦП следует подключать к

контактам 1–3.

Разъем питания АТХ

(24-контактный,

ATXPWR1)

(см. стр. 1, № 7)

Эта материнская плата

снабжена 24-контактным

разъемом питания АТХ. Чтобы

использовать 20-контактный

разъем питания АТХ,

подключите его вдоль контакта

1 и контакта 13.

Разъем питания ATX 12 B(8-контактный, ATX12B1)(см. стр. 1, No 1)		Эта материнская плата снабжена 8-контактным разъемом питания ATX 12 В. Чтобы использовать 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5.
Разъем питания видеокарты 12 B(6-контактный, GFX_12V1)(см. стр. 1, No 16)	[2СКК]	Эта материнская плата оснащена 6-контактным 12-В разъемом питания видеокарты.* Когда установлены 4 видеокарты, подключите кабель от блока питания к этому разъему.
Колодка последовательного порта(9-контактная, COM1)(см. стр. 1, No 26)		Колодка COM1 поддерживает подключение модуля последовательного порта.

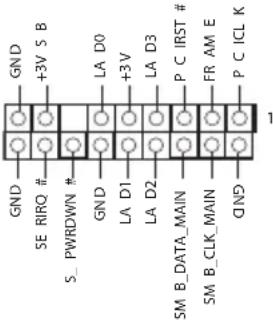

Колодка ТРМ(17-контактная, TPMS1)(см. стр. 1, No 27)		Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.
Колодка све тодиодной RGB-подсветки Aura(4-контактная, RGB_LED)(см. стр. 1, No 24)		Колодка светодиодной RGB-подсветки Aura служит для подключения удлинительного кабеля светодиодной RGB-подсветки, которая позволяет реализовать различные световые эффекты.

1.5 Электронные кнопки

На системной плате размещены четыре электронных переключателя:

Переключатель питания, переключатель сброса, переключатель сброса CMOS, переключатель ХМР.

Кнопка питания

(PWRBTN1)

(см. стр. 1, № 17)

Кнопка питания

предназначена для

быстрого включения/

выключения системы.

Кнопка перезагрузки

(RSTBTN1)

(см. стр. 1, № 15)

Кнопка перезагрузки

предназначена для

быстрой перезагрузки

системы.

Кнопка сброса настроек

CMOS

(CLRBTN1)

(См. стр. 3, № 19)

Кнопка сброса настроек

CMOS предназначена

для быстрого обнуления

значений CMOS.

Эта функция работает только, если питания компьютера выключено и он отключен от сети питания.

Переключатель ХМР

(XMP_ON1)

(см. стр. 1, № 6)

Переключатель ХМР

позволяет пользователям легко

загружать профили ХМР для

автоматической настройки

напряжения разогнанных

модулей DRAM, чтобы

обеспечить их стабильную

работу.

1 Introdução
