Z270 SuperCarrier - 主板 ASROCK - 免费用户手册

用户手册 Z270 SuperCarrier ASROCK

感谢您购买华擎 Z270 SuperCarrier 主板，这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。

1.1 包装清单

1.2 规格

平台

CPU

代和第 6 代 Intel ^TM Core ^TM i7/i5/i3/Pentium ^® /Celeron ^® 处理器 (Socket 1151)

Chipset

内存

0(OC)/2400**/2133 非 ECC，非缓冲内存

* 请参阅华擎网站上的 Memory Support List（内存支持列表）了解详情。(http://www.asrock.com/)

**第7代Intel®CPU支持DDR4最高达2400，第6代Intel®CPU支持DDR4最高达2133。

扩充槽

^TM 、4 向 SLI,3 向 SLI 和 SLI

后I/O上）

图形

效和 VGA 输出。

采用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、Intel® InTru™ 3D、Intel® Clear Video HD 技术、Intel® Insider™、Intel® HD Graphics

第7代Intel®CPU)

VP9, HEVC 10b (适用于第 6 代 Intel® CPU)

* 最大共享内存大小视操作系统而定。

Thunderbolt ^TM 3

* 同时最多支持两个 3 显示器

(4096x2160)/30Hz 时可达 (3840x2160)

(4096x2304)

^TM 3,60Hz时最大分辨率达4Kx

2K (4096x2304)

Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音频）

TM3的

HDCP

TM 3 支持

全高清 1080p Blu-ray (BD) 播放

音频

音频编解码器）

TM 4

• Nichicon Fine Gold 系列音频电容
• 120dB SNR DAC，带微分放大器
• 用于前面板音频接口的 TI*NE5532 高品质耳机放大器（支持最高 600 Ohm 耳机）
• 纯电源输入
• Direct Drive（直接驱动）技术
• PCB 隔离罩
• 前面输出端口的阻抗感测
• 用于左 / 右音频通道的个别 PCB 层
• Aura RGB LED
• 金色音频插孔

LAN

1 x 5 Gigabit LAN 100/1000/2500/5000 Mb/s (AQUANTIA® AQC108):

2 x Gigabit LAN 10/100/1000 Mb/s (1 x Intel ^® I219V, 1 x Intel ^® I211AT):

* 在 Windows 10 下不支持

无线 LAN

后面板I/O

^TM 3(兼容 USB 3.1 和 USB-C 显示器)*

* 支持 USB PD 2.0 最高 12V@3A (36W) 充电
* 仅在 Win 10 上支持热插接

**USB3_34支持超级USB电源。

**在USB3_34端口上不支持ACPI唤醒功能。

LED)

前扬声器 / 麦克风 （金色音频插孔）

存储

RAID 5、RAID 10、Intel Rapid Storage Technology 15 和 Intel Smart Response Technology）、NCQ、AHCI 和热插拔

* 如果 M2_1 被 SATA 型 M.2 设备占用，SATA3_0 将被禁用。
* M2_2, SATA3_4 和 SATA3_5 共享巷道。如果其中一个在使用，则其它将被禁用。
* 如果 M2_3 被 SATA 型 M.2 设备占用，SATA3_3 将被禁用。

NCQ、AHCI 和热插拔

**即将支持

Gb/s 类型模块和 M.2 PCI Express 模块（最高 Gen3 x4 (32 Gb/s)）***

** 支持 Intel® Optane™ Technology
**支持NVMe SSD用作启动盘
**支持华擎U.2套件

接口

* CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。
* CPU 可选 / 水泵风扇支持最高 1.5A (18W) 功率的水冷风扇。
* 机箱可选 / 水泵风扇支持最高 1.5A (18W) 功率的水冷风扇。

* 将音频设备连接到其中一个音频接口。

持 ESD 保护，即华擎全防护）

ASM1074 集线器）（支持 ESD 保护，即华擎全防护）

BIOS功能

特点

BIOS 和 1x 备份 BIOS)

VCCST、VCCSA 电压多次调整

硬件监控

泵风扇

水泵风扇

CPU、机箱、CPU 可选 / 水泵、机箱可选 / 水泵风扇

可选 / 水泵风扇

VPPM、PCH 1.0V、VCCSA、VCCST

操作系统

代 Intel® CPU)

第6代Intel®CPU)

* 要安装 Windows® 7 OS，需要 xHCI 驱动程序已封装到 ISO 文件的经修改的安装盘。请参考第 196 页了解详情。

* 有关已更新的 Windows® 10 驱动程序，请访问华擎网站了解详情 :http://www.asrock.com

认证

* 有关详细产品信息，请访问我们的网站：http://www.asrock.com

须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的损坏概不负责。

1.3 跳线设置

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。此图显示3针跳线，当跳线帽装在针脚1和针脚2上，它们“短接”。

CLRMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。

1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。

系统面板接脚

(9针 PANEL1)

(见第1页，第19个)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

按照下面的针脚分配，将机箱上的电源开关、重置开关和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN（电源开关）：

连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。

RESET（重置开关）：

连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关重新启动计算机。

PLED（系统电源LED）：

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。

HDLED（硬盘活动LED）：

连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。

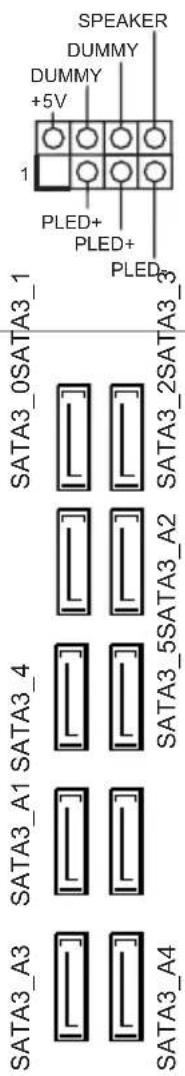

电源 LED 和扬声器接脚 (7 针 SPK_PLED1) (见第 1 页，第 18 个)

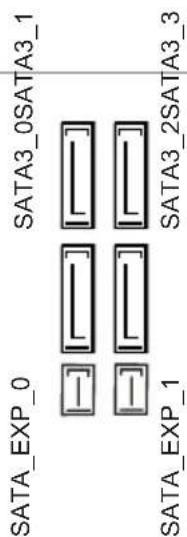

串行 ATA3 接口 (SATA_EXP0_1: 见第 1 页，第 11 个) (SATA3_4_5: 见第 1 页，第 12 个) (SATA3_A1_A2: 见第 1 页，第 13 个) (SATA3_A3_A4: 见第 1 页，第 14 个)

串行 ATA Express 接口 (SATA_EXP0_1: 见第 1 页，第 11 个)

SPEAKER DUMMY +5V PLED+ PLED+ PLED_ SATA3_0SATA3_1 SATA3_2SATA3_3 SATA3_5SATA3_A2 SATA3_A1 SATA3_4 SATA3_A3 SATA3_A4

请将机箱电源 LED 和机箱扬声器连接到此接脚。

这十个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部存储设备的 SATA 数据线。 * 如果 M2_1 被 SATA 型 M.2 设备占用，SATA3_0 将被禁用。

* M2_2, SATA3_4 和 SATA3_5 共享巷道。如果其中一个在使用，则其它将被禁用。

* 如果 M2_3 被 SATA 型 M.2 设备占用，SATA3_3 将被禁用。

*为最小化引导时间，请将 Intel® Z270 SATA 端口 (SATA3_0) 用于可引导设备。

请将 SATA 或 PCIe 存储设备连接到这些接口。

USB 2.0 接脚

(9-针 USB3_4

(见第 1 页，第 23 个)

(9-针 USB5_6)

(见第 1 页，第 22 个)

USB PWR P- P+ GND DUMMY 1 GND P+ P- USB PWR

此主板上有 2 个接脚。每个 USB 2.0 接脚可以支持两个端口。

USB 3.0 接脚

(19针USB3_5_6)

(见第1页，第10个)

(19针USB3_7_8)

(见第1页，第9个)

(USB3_9)

(见第1页，第8个)

VbusVbus Vbus IntA_PA_S SRX- IntA_PA_S SRX+ GND IntA_PA_S STX- IntA_PA_S STX+ GND IntA_PA_D- IntA_PA_D+ INTA_PA_D+ INTA_PB_SSRX+ INTA_PB_SSRX+ GND INTA_PB_SSTX- INTA_PB_SSTX+ GND INTA_PB_D- INTA_PB_D+ Dummy 1

此主板上有 2 个接脚和 1 个端口。每个 USB 3.0 接脚可以支持两个端口。

前面板音频接脚

(9针 HD_AUDIO1)

(见第 1 页，第 30 个)

(9针 HD_AUDIO_RA1)

(见第 1 页，第 29 个)

GND PRESENCE# MIC_RET OUT_RET I J_SENSE OUT2_L J_R MIC2_R MIC2_L

此接脚用于将音频设备连接到前音频面板。

1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC' 97 音频面板，请按照以下步骤将它安装到前面板音频接脚：

A. 将 Mic_IN(MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC' 97 音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic”（前麦克风）选项卡，调整 “Recording Volume”（录音音量）。

机箱风扇接口

(4针 CHA_FAN2)

(见第1页，第21个)

(4 针 CHA_FAN3)

(见第1页，第20个)

FAN_SPEED FAN_VOLTAGE_CONTROL GND FAN_SPEED_CONTROL 1 2 3 4 个)

此主板提供 4 针机箱风扇（静音风扇）接口。如果您打算连接 3 针机箱风扇，请将它连接到针脚 1-3。

机箱可选 / 水泵风扇接

□

(4针 CHA_FAN1/W_PUMP)

(见第1页，第25个)

此主板提供4针水冷机箱风扇接口。如果您打算连接3针机箱水冷风扇，请将它连接到针脚1-3。

CPU 风扇接口

(4 针 CPU_FAN1)

(见第1页，第3个)

GND FAN_VOLTAGE_CONTROL FAN_SPEED FAN_SPEED_CONTROL

此主板提供 4 针 CPU 风扇（静音风扇）接口。 如果您打算连接 3 针 CPU 风扇，请将它连接到针脚 1-3。

CPU 可选 / 水泵风扇接 □

(4针CPU_OPT/W_PUMP)

(见第1页，第2个)

此主板提供4针水冷风扇接口。如果您打算连接3针CPU水冷风扇，请将它连接到针脚1-3。

ATX 电源接口

(24针 ATXPWR1)

(见第 1 页，第 7 个)

此主板提供 24 针 ATX 电源接口。要使用 20 针 ATX 电源，请沿针脚 1 和针脚 13 插接它。

ATX 12V 电源接口

(8 针 ATX12V1)

(见第 1 页，第 1 个)

此主板提供8针ATX

12V 电源接口。要使用 4 针 ATX 电源，请沿针脚 1 和针脚 5 插接它。

图形 12V电源接口(6针GFX_12V1)(见第 1页,第 16个)		此主板提供 6针图形 12V电源接口。*安装有 4个图形卡时将 PSU的电源线连接到此接口
串行端口接脚(9针COM1)(见第 1页,第 26个)		此COM1接脚支持串行端口模块。
TPM接脚(17针TPMS1)(见第 1页,第 27个)		此接口支持 Trusted Platform Module(信任平台模块,TPM)系统,可以安全地存储密钥、数字证书、密码和数据。TPM系统也可以帮助增强网络安全,保护数字身份和确保平台完整性。
AURA RGB LED接脚(4针RGB_LED)(见第 1页,第 24个)		AURA RGB LED接脚用于连接RGB LED延长线,可让用户选择不同的 LED灯光效果。

1.5 智能开关

此主板配有4个智能开关：电源开关、重置开关、清除CMOS开关和XMP开关。

电源开关

(PWRBTN1)

(见第 1 页，第 17 个)

清除 CMOS 开关允许用户快速清除 CMOS 值。

只有在关闭计算机并拔下电源插头后，才能使用此功能。

XMP 开关

(XMP_ON1)

(见第 1 页，第 6 个)

XMP 开关允许用户方便

地加载 XMP 配置文件

以配置超频的 DRAM 电

压，从而稳定操作。

电子信息产品污染控制标示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

图一

有毒有害物质或元素的名称及含量说明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称\有害物质或元素
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

1 簡介

感謝您購買華擎 Z270 SuperCarrier 主機板，本主機板經華擎嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品質及耐用度的承諾。

由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。

1.1 包装内容

1.2 規格

平台

CPU

^TM i7/i5/i3/Pentium*/

Celeron® 處理器（插座 1151）

Chipset

記憶體

0(OC)/2400**/2133 非 ECC、無緩衝記憶體

* 如需更多資訊，請參閱華擎網站上的記憶體支援表。(http://www.asrock.com/)

**第7代Intel®CPU支援最高2400 DDR4；第6代Intel®CPU支援最高2133 DDR4。

擴充插槽

單 x16 (PCIE1); 雙 x16 (PCIE1) / x16 (PCIE4); 三 x8 (PCIE1)

* 支援 NVMe SSD 作為開機磁碟

^TM 、4-Way CrossFireX ^TM 、3-Way

CrossFireX ^TM ，與 CrossFireX ^TM

^TM 、4-Way SLI ^TM 、3-Way SLI ^TM 及

SLI ^TM

後 I/O 上 )

顯示卡

in Visuals 及 VGA 輸出。

MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel ^ 高速影像同步轉檔技術、Intel ^ InTru ^TM 3D, Intel ^ Clear Video HD Technology、Intel ^ Insider ^TM 、Intel ^ HD Graphics

用於第 7 代 Intel® CPU)

VP9、HEVC 10b (適用於第6代 Intel® CPU)

* 最大共用記憶體的大小可能會隨著作業系統的不同而改變。

Thunderbolt ^TM 3

* 最高同時支援 3 台顯示器

30Hz 解析度的 HDMI

DisplayPort 1.2

Thunderbolt ^TM 3

Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）

^TM 3 的

HDCP

^TM 3

播放 Full HD 1080p 藍光 (BD)

音訊

器）功能

^TM 4 天籟美聲

• Nichicon Fine Gold 系列音響級電容
• 120dB SNR DAC 及差動放大器
• 適用前面板音訊接頭的 TI® NE5532 Premium Headset Amplifie（支援最高可達 600 Ohm 的耳機）
• 純電源輸入
• 直驅技術
• PCB 隔離遮蔽
• 前輸出埠的阻抗感應
• 適用左 / 右音訊聲道的獨立 PCB 層
• Aura RGB LED
• 金色音訊插孔

LAN

1 x 5 Gigabit LAN 100/1000/2500/5000 Mb/s (AQUANTIA® AQC108) :

2 x Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I219V, 1 x Intel® I211AT) :

* Windows 10 不支援

無線 LAN

後面板 I/O

^TM 3 (相容於 USB 3.1 和 USB-C 顯示 ) ^*

* 支援最高 12V@3A (36W) 充電的 USB PD 2.0
* 僅 Win 10 支援熱插拔

** USB3_34 連接埠支援 Ultra USB 電源。

** USB3_34 連接埠不支援 ACPI 喚醒功能。

SPEED LED)

喇叭 / 麥克風（金色音訊插孔）

儲存裝置

RAID 5、RAID 10、Intel 快速儲存技術 15 及 Intel 智慧反應技術）、NCQ、AHCI 及熱插拔 *

* 若 M2_1 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_0。

* M2_2、SATA3_4 及 SATA3_5 共用通道。如果任一個正在使用中，其他將會停用。

* 若 M2_3 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_3。

AHCI 及熱插拔

**支援待宣布

6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen3 x4 (32 Gb/s)）類型 ***

**支援 Intel® Optane™ 技術
**支援NVMe SSD作為開機磁碟
**支持華擎 U.2 套件

接頭

* CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。

* CPU 選購／水冷幫浦風扇接頭支援最高 1.5A (18W) 風扇功率的水冷風扇。

* 機殼選購／水冷幫浦風扇接頭支援最高 1.5A (18W) 風扇功率的水冷風扇。

* 將音訊裝置連接至其中一個音訊接頭。

(支援靜電保護 (華擎全防護))

ASM1074 集線器）（支援靜電保護（華擎全防護技術））

BIOS 功能

BIOS and 1 x 備用 BIOS)

VCCST、VCCSA、VCCPLL 電壓多重調整

硬體監視器

購 / 水冷幫浦風扇

選購 / 水冷幫浦風扇

* 若要安裝 Windows® 7 作業系統，需要使用修改過的安裝光碟（已將 xHCI 驅動程式封裝至 ISO 檔案）。如需詳細說明，請查看第 196 頁。

* 關於最新 Windows® 10 驅動程式的詳細資訊，請瀏覽華擎網站：http://www.asrock.com

認證

* 如需產品詳細資訊，請上我們的網站：http://www.asrock.com

請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。

1.3 跳線設定

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當3-pin跳線的跳線蓋套在pin1及pin2時，這兩個針腳皆為「短路」。

Short

Open

清除 CMOS 跳線

(CLRMOS1)

(請參閱第1頁，編號28)

清除 CMOS 預設

您可利用 CLRMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳線帽讓 CLRMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。

1.4 板載排針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。

系統面板排針

(9-pin PANEL1)

(請參閱第1頁，編號19)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

請依照以下的針腳排列將機殼上的電源開關、重設開關及系統狀態指示燈連接至此排針。在連接纜線之前請注意正負針腳。

PWRBTN（電源開關）：

連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。

RESET（重設單層）：

連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開關即可重新啟動電腦。

PLED（系統電源LED）：

連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。

HDLED（硬碟活動 LED）：

連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。

各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針腳指派皆正確相符。

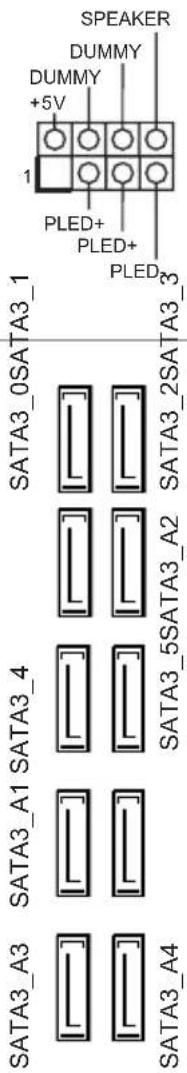

電源LED及喇叭排針(7-pin SPK_PLED1)(請參閱第1頁,編號18)		請將機殼電源LED及機殼喇叭連接至此排針。

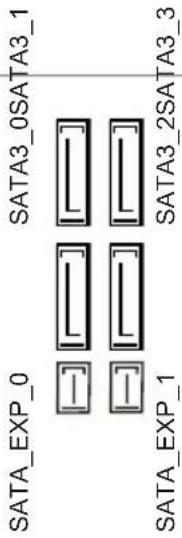

Serial ATA3 接頭(SATA_EXP0_1:請參閱第1頁,編號11)(SATA3_4_5:請參閱第1頁,編號12)(SATA3_A1_A2:請參閱第1頁,編號13)(SATA3_A3_A4:請參閱第1頁,編號14)		這十組 SATA3 接頭皆支援內部儲存裝置的 SATA 資料纜線,最高可達 6.0 Gb/s 資料傳輸率。*若 M2_1 為 SATA 類型的 M.2 裝置佔用,將會停用 SATA3_0。*M2_2、SATA3_4 及 SATA3_5 共用通道。如果任一個正在使用中,其他將會停用。*若 M2_3 為 SATA 類型的 M.2 裝置佔用,將會停用 SATA3_3。*若要達到最短的開機時間,請將 Intel" Z270 SATA 連接埠 (SATA3_0) 作為開機裝置使用。
Serial ATA Express 接頭(SATA_EXP0_1:請參閱第1頁,編號11)		請將 SATA 或 PCIe 儲存裝置接至這些接頭。

USB 2.0 排針

(9-pin USB3_4

(請參閱第1頁，編號23)

(9-pin USB5_6)

(請參閱第1頁，編號22)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

本主機板上含有兩組排針。各 USB 2.0 排針皆可支援兩個連接埠。

USB 3.0 排針

(19-pin USB3_5_6)

(請參閱第1頁，編號10)

(19-pin USB3_7_8)

(請參閱第1頁，編號9)

(USB3_9)

(請參閱第1頁，編號8)

VbusVbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D+ Dummy 1

本主機板上有兩組排針及一個連接埠。 各 USB 3.0 排針皆可支援兩個連接埠。

前面板音訊排針

(9-pin HD_AUDIO1)

(請參閱第1頁，編號30)

(9-pin HD_AUDIO_RA1)

(請參閱第1頁，編號29)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

本排針適用於連接音訊裝置至前面板音訊。

1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。

2. 若您使用 AC' 97 音訊面板，請按照以下步驟安裝至前面板音訊排針：

A. 將 Mic_IN (MIC) 連接至 MIC2_L。

B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。

C. 將接地 (GND) 連接至接地 (GND)。

D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC' 97 音訊面板上連接。

E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。

機殼風扇接頭(4-pin CHA_FAN2)(請參閱第1頁,編號(4-pin CHA_FAN3)(請參閱第1頁,編號20)	[A] X]	本主機板配備4-Pin機殼風扇(靜音風扇)接頭。若您計畫連接3-Pin機殼風扇,請接至Pin 1-3。
機殼選購 /水冷幫浦風扇接頭(4-pin CHA_FAN1/W_PUMP)(請參閱第1頁,編號25)	[FAN_VOLTAGE_CI] SPEED_CONTROL	本主機板配備4-Pin水冷機殼風扇接頭。若您計畫連接3-Pin機殼水冷風扇,請接至Pin 1-3。
CPU風扇接頭(4-pin CPU_FAN1)(請參閱第1頁,編號3)		本主機板配備4-PinCPU風扇(靜音風扇)接頭。若您計畫連接3-Pin CPU風扇,請接至Pin 1-3。
CPU選購 /水冷幫浦風扇接頭(4-pin CPU_OPT/W_PUMP)(請參閱第1頁,編號2)		本主機板配備4-Pin水冷CPU風扇接頭。若您計畫連接3-PinCPU水冷風扇,請接至Pin 1-3。
ATX電源接頭(24-pin ATXPWR1)(請參閱第1頁,編號7)		本主機板配備一組24-pin ATX電源接頭。若要使用20-pin ATX電源供應器,請插入Pin 1及Pin 13。
ATX 12V電源接頭(8-pin ATX12V1)(請參閱第1頁,編號1)		本主機板配備一組8-pin ATX 12V電源接頭。若要使用4-pin ATX電源供應器,請插入Pin 1及Pin 5。
顯示卡12V電源接頭(6-pin GFX_12V1)(請參閱第1頁,編號16)		本主機板配備一組6-pin顯示卡12V電源接頭。*當安裝4張顯示卡時,請將PSU的電源線連接至此接頭。
序列連接埠排針(9-pin COM1)(請參閱第1頁,編號26)		此COM1排針支援序列連接埠模組。
TPM排針(17-pin TPMS1)(請參閱第1頁,編號27)		此接頭支援信賴平台模組(TPM)系統,可確保儲存金鑰、數位憑證、密碼及資料的安全。TPM系統也能強化網路安全、保護數位身分並確定平台完整性。
AURA RGB LED排針(4-pin RGB_LED)(請參閱第1頁,編號24)		AURA RGB LED排針用於連接RGB LED延長線,可供使用者選擇各種LED照明效果。

1.5 智慧型開關

主機板設有四個智慧型開關：電源開關、重設開關、清除 CMOS 開關及 XMP 開關。

電源開關

(PWRBTN1)

(請參閱第1頁，編號17)

電源開關可讓使用者迅速開啟／關閉系統。

重設開關

(RSTBTN1)

(請參閱第1頁，編號15)

重設開關可讓使用者迅速重設系統。

清除 CMOS 開關

(CLRBTN1)

(請參閱第3頁，編號19)

清除 CMOS 開關可讓使用者迅速清除 CMOS 值。

此功能唯有在將電腦關機，拔下電源供應器的插頭時才會作用。

XMP 開關

(XMP_ON1)

(請參閱第1頁，編號6)

使用者可利用 XMP 開關輕鬆載入 XMP 設定檔，自動設定超頻 DRAM 電壓，以達到穩定的運作。

Spesifikasi
