MANUALE UTENTE KG155E.9 KRESS

L’utensile è idoneo per tagliare erba ed erbacce sotto cespugli nonché su scarpate e bordi non accessibili al tosaerba.56

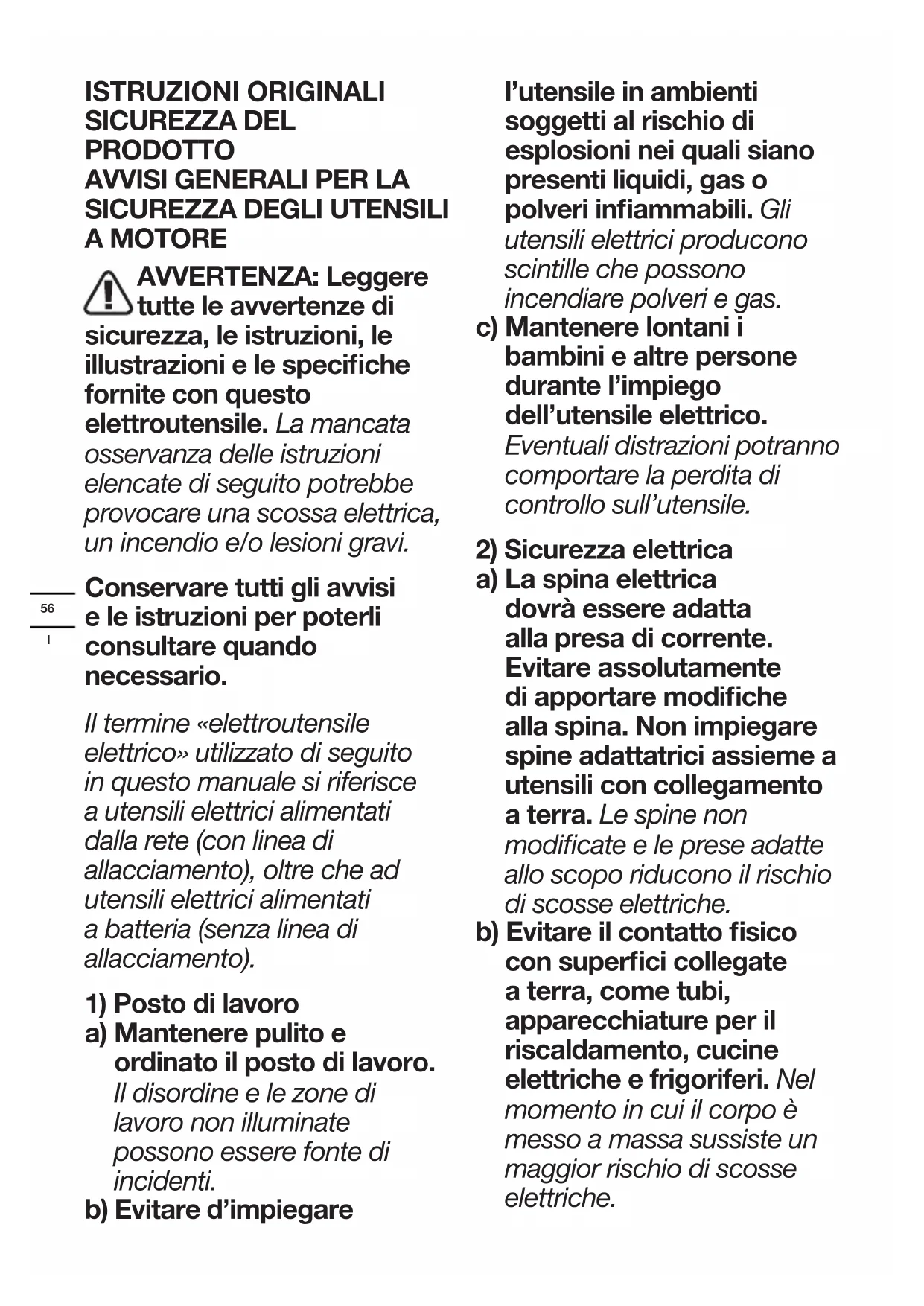

A MOTORE AVVERTENZA: Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questo elettroutensile. La mancata osservanza delle istruzioni elencate di seguito potrebbe provocare una scossa elettrica, un incendio e/o lesioni gravi. Conservare tutti gli avvisi e le istruzioni per poterli consultare quando necessario. Il termine «elettroutensile elettrico» utilizzato di seguito in questo manuale si riferisce a utensili elettrici alimentati dalla rete (con linea di allacciamento), oltre che ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

a) Mantenere pulito e ordinato il posto di lavoro. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti. b) Evitare d’impiegare l’utensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono incendiare polveri e gas. c) Mantenere lontani i bambini e altre persone durante l’impiego dell’utensile elettrico. Eventuali distrazioni potranno comportare la perdita di controllo sull’utensile.

2) Sicurezza elettrica

a) La spina elettrica dovrà essere adatta alla presa di corrente. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme a utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, apparecchiature per il riscaldamento, cucine elettriche e frigoriferi. Nel momento in cui il corpo è messo a massa sussiste un maggior rischio di scosse elettriche.57

c) Custodire l’utensile al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un elettroutensile comporta un aumento del rischio d’insorgenza di scosse elettriche. d) Non usare il cavo di alimentazione per scopi diversi da quelli previsti, al fine di trasportare o appendere l’elettroutensile, oppure per staccare la spina dalla presa di corrente. Mantenere l’elettroutensile al riparo da fonti di calore, olio, spigoli o parti di strumenti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’utensile all’aperto,impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Se si deve utilizzare l’elettroutensile in un luogo umido, utilizzare una fonte di alimentazione dotata di interruttore differenziale. L’uso di un interruttore differenziale riduce il rischio di folgorazioni elettriche.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensilementre si lavora. Non utilizzare l’elettroutensile quando si è stanchi o sotto l’effetto di alcol, stupefacenti e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile potrebbe causare lesioni gravi. b) Indossare sempre dispositivi di protezione individuale, e guanti protettivi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come una maschera antipolvere, calzature antiscivolo di sicurezza, elmetto o dispositivi di protezione acustica, a seconda dell’impiego previsto per l’elettroutensile, si potrà ridurre il rischio di lesioni. c) Evitare l'avviamento involontario. Controllare che l’interruttore sia nella posizione di spegnimento (off) prima di effettuare il collegamento a una58

fonte di alimentazione/ batteria e prima di sollevare o trasportare l’elettroutensile. Il fatto di tenere il dito sopra all’interruttore o di collegare l’utensile acceso all’alimentazione di corrente potrebbe essere causa di incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’elettroutensile. Un attrezzo o una chiave inglese che si trovino in una parte della macchina che sta girando può causare lesioni a persone. e) È importante non sopravvalutarsi. Avere cura di mettersi in una posizione sicura e di mantenere l’equilibrio. In tal modo sarà possibile controllare meglio la macchina in situazioni inaspettate. f) Indossare indumenti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli e gli indumenti lontani dalle parti mobili. Vestiti lenti, gioielli o capelli lunghi potrebbero impigliarsi in parti in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’impiego dei suddetti dispositivi diminuisce il pericolo rappresentato dalla polvere. h) Non lasciare che la familiarità acquisita con l’utilizzo frequente dell'elettroutensile si trasformi in autocompiacimento e trascuratezza dei principi di sicurezza. Un’azione imprudente può causare lesioni gravi entro una frazione di secondo.

4) Maneggio e impiego

accurato di elettroutensili a) Non sovraccaricare l’elettroutensile. Impiegare l’elettroutensile adatto per eseguire il lavoro. Utilizzando l’elettroutensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. b) Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non si può più accendere o59

spegnere è pericoloso e dovrà essere riparato. c) Staccare la spina dalla presa di corrente e/o rimuovere la batteria, se rimovibile, dall’elettroutensile prima di effettuare qualsiasi regolazione, sostituire gli accessori o riporre gli utensili elettrici. Tale precauzione eviterà che la macchina possa essere messa in funzione inavvertitamente. d) Custodire gli elettroutensili non utilizzati fuori della portata dei bambini. Non fare usare l’apparecchio a persone non abituate a farlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte. e) Eseguire la manutenzione di elettroutensile e accessori. Verificare che le parti mobili dell'elettroutensilefunzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione della macchina stessa. Far riparare le parti danneggiate prima di utilizzare l'elettroutensile. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata in modo poco accurato. f) Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno di frequente e sono più facili da condurre. g) Utilizzare elettroutensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo specifico di macchina. Osservare le condizioni di lavoro e il lavoro da eseguire durante l’impiego. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. h) Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di olio e grasso. Le impugnature e le superfici di presa scivolose non permettono l’uso e il controllo sicuri dell’elettroutensile in situazioni impreviste.

5) Maneggio e impiego

accurato delle batterie a) Caricare la batteria solo60

ed esclusivamente con i dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria, sussiste pericolo di incendio, se utilizzato con una batteria di tipo diverso. b) Utilizzare negli elettroutensili elettrici solo ed esclusivamente le batterie previste per tale scopo. L’uso di batterie di tipo diverso potrebbe dare insorgenza a lesioni a persone e comportare il rischio d’incendi. c) Tenere la batteria non utilizzata lontano da graffette, monete, chiavi, chiodi, viti o altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale cortocircuito tra i contatti della batteria può dare origine a bruciature o ad incendi. d) In caso di impiego sbagliato, possono verificarsi fuoriuscite di liquido dalla batteria. Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio a un medico. Il liquido fuoriuscito dalla batteria può causare irritazioni cutanee o bruciature. e) Non utilizzare una batteria o un elettroutensile danneggiati o modificati. Le batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile con la possibilità di causare un'esplosione o un incendio. f) Non esporre una batteria o un utensile al fuoco o a temperature elevate. L'esposizione al fuoco o a una temperatura superiore a 130°C potrebbe provocare un'esplosione. g) Seguire tutte le istruzioni per la carica e non caricare la batteria o l'elettroutensile a una temperatura che non rientri nell'intervallo di valori specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori specificato, potrebbe danneggiare la batteria aumentando il rischio d'incendio.61

a) Fare riparare l’apparecchio esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tal modo potrà essere salvaguardata la sicurezza dell’apparecchio. b) Non riparare le batterie danneggiate. Gli interventi di riparazione sulle batterie devono essere eseguiti dal costruttore o da fornitori di assistenza autorizzati. AVVERTIMENTO DI SICUREZZA DEL DECESPUGLIATORE

1. Non utilizzare la macchina se

l'operatore è stanco, malato o sotto l'effetto di alcol o altre droghe.

2. Mantenere una solida

posizione ed equilibrio durante l'operazione. Utilizzare l'imbracatura fornita.

3. Sostituire la lama se è

incrinata, scheggiata o danneggiata in alcun modo. Assicurarsi che la lama sia installata correttamente e ssata saldamente. Altrimenti, potrebbe causare lesioni gravi.

4. Tenere lontano dalla lama di

taglio. Anche dopo l'arresto del motore, la lama di taglio continuerà a ruotare per alcuni secondi. Attendere nché la lama di taglio viene completamente fermata prima di posizionare la macchina o entrare nell'area di taglio.

5. Spegnere la macchina

quando non si taglia. Non lasciare mai la macchina in funzione in caso incustodito.

AVVISI GENERALI PER LA

SICUREZZA ATTENZIONE! È assolutamente necessario leggere attentamente tutte le istruzioni. Eventuali errori nell’adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario. Il dispositivo deve essere utilizzato unicamente con l'unità di alimentazione fornita in dotazione. IMPORTANTE LEGGERE ATTENTAMENTE

RIFERIMENTO FUTURO Prescrizioni di sicurezza

a) Leggere con attenzione le istruzioni. Acquisire familiarità con i comandi e il corretto funzionamento dell’apparecchio. b) Mai consentire l'uso della macchina a bambini, soggetti con capacità siche, sensoriali o mentali limitate, senza esperienza o competenze speciche o ignari delle presenti istruzioni. Le normative locali potrebbero prescrivere specici limiti di età per l'operatore. c) Ricordare che l’operatore o l’utente sono responsabili di incidenti o rischi che dovessero vericarsi ai danni di terzi o delle proprietà.

PRELIMINARI a) Prima dell'uso, ispezionare sempre visivamente la macchina in cerca di protezioni danneggiate, mancanti o mal posizionate. b) Non usare il dell'apparecchio in presenza di altre persone, in particolar modo di bambini o di animali domestici.

a) Indossare sempre occhiali protettivi, pantaloni lunghi e scarpe antinfortunistiche quando si utilizza la macchina. b) Evitare di utilizzare la macchina in caso di condizioni meteorologiche avverse, specialmente se sussiste il rischio di fulmini. c) Usare il dell'apparecchio solo nelle ore diurne o in buone condizioni di luce articiale. d) Mai utilizzare la macchina in presenza di protezioni danneggiate o mal posizionate. e) Accendere il motore solo quando mani e piedi sono a debita distanza dagli strumenti di taglio. f) Scollegare sempre la macchina dall'alimentazione elettrica (es. rimuovere il pacco batteria dalla macchina) - quando la macchina viene lasciata incustodita; - prima di rimuovere un’eventuale ostruzione; - prima di controllare, pulire o effettuare lavori sulla apparecchiatura; - dopo aver individuato un corpo estraneo; - quando la macchina inizia a vibrare in modo anomalo. g) Prestare la massima attenzione al ne di evitare63

infortuni a mani e piedi a causa degli strumenti di taglio. h) Assicurarsi sempre che le prese d’aria non siano ostruite.

i) Non utilizzare mai elementi

di taglio metallici. j) Sui terreni in pendenza, è necessario mantenere sempre la stabilità. k) Camminare, non correre mai. l) Mai sbilanciarsi e mantenere sempre il corretto equilibrio. m)Mai toccare parti pericolose in movimento prima che la macchina sia scollegata dall'alimentazione e le parti mobili si siano arrestate del tutto.

CONSERVAZIONE a) Scollegare la macchina dall'alimentazione elettrica (es. rimuovere il pacco batteria dalla macchina) prima di svolgere interventi di manutenzione o pulizia. b) Utilizzare solo i ricambi e gli accessori raccomandati dal produttore. c) Sottoporre regolarmente la macchina a ispezioni e manutenzione. Fare riparare la macchina solo a personale autorizzato. d) Quando non viene usato, riporre il dispositivo fuori dalla portata dei bambini. SICUREZZA DELLA BATTERIA

BATTERIA a) Non smontare, aprire o strappare le cellule secondarie o il pacco batteria. b)Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni. c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole. d)Non sottoporre il pacco batteria a scosse64

meccaniche. e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l’area interessata con abbondante acqua e consultare un medico. f) Tenere le cellule e il pacco batteria puliti e asciutti. g)Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino. h) Il pacco batteria deve essere caricato prima dell’uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni.

i) Non lasciare un pacco

batteria in carica se non in uso. j) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni. k) Ricaricare solo con il caricatore specificato da Kress. Non utilizzare caricatori diversi da quelli forniti per l’uso specifico con l’apparecchiatura. l) Non utilizzare un pacco batteria non progettato per l’uso con l’apparecchiatura. m)Tenere il pacco batteria fuori dalla portata dei bambini. n) Conservare i documenti originali del prodotto per riferimenti futuri. o)Rimuovere la batteria dall’apparecchiatura, se non in uso. p)Smaltire adeguatamente. q)Non mischiare batterie di diverse marche, capacità, dimensioni o tipologia nello stesso dispositivo. r) Tenere la batteria lontano da microonde e alta pressione. SIMBOLI Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni Indossare una maschera antipolvere Indossare guanti protettivi Indossare calzature protettive Indossare una protezione per la testa Indossare indumenti protettivi65

Tenere gli astanti a distanza di sicurezza Indossare protezioni per occhi e orecchie Non esporre alla pioggia La distanza tra la macchina e le altre persone dovrebbe essere di almeno 15 m Attenzione agli oggetti lanciati Attenzione alla spinta della lama I prodotti elettrici non possono essere gettati tra i riuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. Batteria agli ioni di litio Questo prodotto è contrassegnato da un simbolo relativo alla "raccolta separata" per tutti i pacchi batteria e il pacco batteria. Quindi, sarà riciclata o smantellata per ridurre l'impatto sull'ambiente. I pacchi batteria possono essere pericolosi per l'ambiente e per la salute umana poiché contengono sostanze pericolose. Non bruciare Le batterie potrebbero entrare nel ciclo dell'acqua se non siano smaltite in modo inappropriato, il che può essere pericoloso per l'ecosistema. Non smaltire le batterie usate come riuti urbani non differenziati. Assicurarsi che la batteria venga rimossa prima di sostituire gli accessori. Tagliare ELEMENTI DELL’APPARECCHIO

INDICATORE DI ALIMENTAZIONE

IMPUGNATURA DI ARRESTO DI

ATTACCAMENTO DI TAGLIASIEPI A

ATTACCAMENTO DI DECESPUGLIATORE*

• Accessori illustrati o descritti non fanno neces- sariamente parte del volume di consegna. DATI TECNICI Codice: KG155E KG155E.X (1-designazione del macchinario, tipo di Tagliaerba senza cavo/ decespugliatore) KG155E KG155E.X ** Voltaggio 40V MAX (2x20V MAX) *** Velocità a vuoto 6000/min Diametro di taglio per tagliaerba 38cm Diametro di taglio per la lama del decespugliatore 25cm Diametro del lo Linea di torsione consigliata da 2,4 mm Lunghezza della linea Consigliato 4m (Doppia Uscita) Peso ( Utensile nudo) 4.1kg ** X = 1-999, A-Z, M1-M9 solo per clienti diversi, non ci sono cambiamenti rilevanti sicuri tra questi modelli. *** Tensione misurata senza carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 20 Volt. La tensione nominale è di 18 Volt. Categoria Tipo Capacità 20V Batteria KAB04 4.0Ah 20V Carica- batteria KAC04 4.0A Ti consigliamo di acquistare gli accessori nello stesso negozio dove compri l’utensile. Fare riferimento alla confezione degli accessori per ulteriori dettagli. Il personale del negozio può aiutarti e offrire consulenza. PER TAGLIAERBA INFORMAZIONI SUL RUMORE Pressione acustica ponderata L

1.93dB(A) Potenza acustica ponderata L

1.93dB(A) Indossare protezione per le orecchie. INFORMAZIONI SULLA VIBRAZIONE Vibrazione ponderata tipica a

Incertezza K = 1.5m/s² Il valore totale dichiarato delle vibrazioni può essere utilizzato per confrontare un utensile con un altro e in una valutazione di esposizione preliminare. AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento può differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili: Come viene usato l’apparecchio e i materiali tagliati o forati. Le condizioni e la buona manutenzione dello strumento. L’uso dell’accessorio corretto per il taglio e la sua aflatura, nonché le sue buone condizioni. La stretta sull'impugnatura e l'eventuale utilizzo di accessori antivibrazione. L’adeguatezza dell’utilizzo dell'utensile rispetto a quanto previsto. Questo strumento potrebbe causare la sindrome da vibrazioni mano-braccio se il suo utilizzo non viene gestito correttamente. AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre signicativamente il livello di esposizione sul periodo di lavoro totale. Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni. USARE sempre scalpelli, trapani e lame aflati. Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubricato (dove appropriato). Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione.Pianicare il67

programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

PER IL DECESPUGLIATORE

INFORMAZIONI SUL RUMORE Pressione sonora ponderata A L

3dB(A) Indossare la protezione per le orecchie INFORMAZIONI SULLA VIBRAZIONE I valori totali di vibrazione (somma vettoriale triassiale) sono determinati secondo lo standard EN 62841: Valore emissione vibrazioni

Incertezza K = 1.5m/s² Il valore totale di emissione di vibrazioni dichiarato e il valore di emissioni sonore dichiarati sono stati misurati in base a un metodo di collaudo standard e possono essere utilizzati per il confronto di un utensile con un altro. Il valore totale di emissione di vibrazioni dichiarato e il valore di emissioni sonore dichiarato possono anche essere utilizzati in una valutazione preliminare dell’esposizione. AVVERTENZA: le emissioni di vibrazioni e sonore durante l'uso effettivo dell'elettroutensile possono differire dal valore dichiarato in base alle modalità con cui esso viene utilizzato. In particolare quale tipo di pezzo viene lavorato dipende dai seguenti fattori e da altre variazioni sulle modalità di utilizzo dell’elettroutensile: Come viene usato l’elettroutensile e quali sono i materiali tagliati o forati. Le condizioni e la buona manutenzione dell’elettroutensile. L’uso dell’accessorio corretto per il taglio e la sua aflatura, nonché le sue buone condizioni. La tenuta della presa sulle impugnature e se vengono utilizzati eventuali accessori antivibrazioni e anturumore. L’adeguatezza dell’utilizzo dell'elettroutensile rispetto a quanto previsto. Questo elettroutensile potrebbe causare l'insorgenza della sindrome della vibrazione dell'avambraccio se il suo utilizzo non viene gestito correttamente. AVVERTENZA: per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre signicativamente il livello di esposizione sul periodo di lavoro totale. Aiuto a minimizzare il rischio di esposizione alle vibrazioni e al rumore. Usare sempre scalpelli, trapani e lame aflati. Conservare questo elettroutensile sempre in conformità a queste istruzioni e mantenerlo ben lubricato (dove appropriato). Se l’utensile deve essere utilizzato regolarmente, investire in accessori antivibrazioni e antirumore. Pianicare il lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni. MONTAGGIO E FUNZIONAMENTO Nota: Leggere scrupolosamente il manuale delle istruzioni prima di usare l’attrezzo. MONTAGGIO: Assemblaggio dell'albero del tagliasiepi(Vedi Fig. A) Inserire la vite nel foro, quindi serrare il collare di bloccaggio. Montaggio dell'impugnatura ausiliaria e dell'impugnatura di arresto di sicurezza(Vedi Fig.B1, B2) Montaggio della protezione(Vedi Fig. C) Inserire la staffa in metallo nella posizione della protezione di sicurezza, quindi ssare la protezione in posizione utilizzando la vite e la chiave esagonale. Assemblaggio della tracolla(Vedi Fig. D) Rimozione E Installazione Dell’Unità Batteria(Vedi Fig. E1, E2) NOTA:

• Questo rasaerba funziona solo se sono installate entrambe le batterie. Usare sempre le stesse due batterie e caricarle contemporaneamente.

• Quando si utilizzano due batterie con diverse ore amp o livello di carica, la macchina funzionerà con il minimo comune denominatore.

• Si consiglia di utilizzare un pacco batteria da

4.0 Ah o superiore per prestazioni migliori e

Controllo dello stato di carica della batteria(Vedi Fig.E3) NOTA: la Fig. E3 si riferisce solamente alla batteria con indicatore luminoso. Caricamento del pacco batteria(Vedi Fig. E4) NOTA:

• il pacco batteria viene spedito scarico. La batteria deve essere completamente carica prima del primo taglio.

• Caricare sempre completamente le due batterie nello stesso momento. È possibile trovare maggiori dettagli nel manuale del caricatore. Indicatore Alimentazione batteria sulla macchia (Vedi Fig. E5) Prima dell'avvio e dell'uso premere il pulsante accanto all’indicatore del livello di carica delle batterie sulla sega per vericare la loro capacità. Durante il funzionamento la capacità delle batterie sarà indicata in automatico dall’indicatore del livello di carica. L’indicatore rileva e visualizza costantemente la condizione delle batterie come descritto di seguito. Per gli utensili dotati di 2 batterie con potenze diverse, l’indicatore del livello di carica mostra la condizione della batteria che ha la potenza inferiore tra le due. Stato dell'indicatore di carica Condizione della batteria Cinque spie verdi

accese. Le due batterie sono completamente cariche. Due, tre o quattro spie verdi accese. Le due batterie sono ancora cariche. Più spie sono accese, maggiore è la carica residua. Solo una spia verde ( ) accesa. Almeno una delle batterie è scarica e deve essere ricaricata. Nessuna spia accesa. Almeno una delle batterie non è correttamente installata o è difettosa. Una sola spia lampeggia due volte per ciclo. Almeno una delle batterie è troppo scarica (consultare lo stato di carica della batteria): ricaricare le due batterie insieme prima dell'uso o del rimessaggio. Una sola spia lampeggia tre volte per ciclo. Almeno una delle batterie è surriscaldata: attendere il raffreddamento prima di ricominciare. Una sola spia lampeggia quattro volte per ciclo. La macchina è in sovraccarico. Rimuovere il tagliasiepi dall'area di taglio e riprovare. FUNZIONAMENTO: Per avviare(Vedi Fig. F) AVVERTENZA! La testina di taglio continua a girare dopo che il decespugliatore è stato spento; attendere nché si è fermata e poi appoggiare l’attrezzo. Premere prima il pulsante di bloccaggio, quindi premere il grilletto interruttore per avviare la macchina. Velocità ECO (Vedi Fig.G) Per un tempo operativo più lungo, premere il pulsante ECO e premere il grilletto interruttore, quindi la macchina funzionerà a bassa velocità. Tagliare(Vedi Fig.H) Bump feed(Vedi Fig.I) Assemblaggio e rimozione della testa del tagliasiepi (Vedi Fig.J) Inserire la chiave esagonale nel foro e ruotare la testa del tagliasiepi nché non si blocca in posizione bloccata. Quindi, ruotare in senso antiorario per rimuoverlo e in senso orario per montarlo. Avvolgimento della linea di tagliasiepi(Vedi Fig.K) NOTA: La bobina deve essere avvolta all'interno della testa del tagliasiepi. La bobina non può essere avvolta con la linea, quindi installata nella testa del tagliasiepi. Assemblaggio della lama del decespugliatore(Vedi Fig. L1, L2, L3) Rimuovere la testa del tagliasiepi e il rivestimento prima di montare la lama del decespugliatore. Inserire la chiave esagonale nel foro. Posizionare la lama del decespugliatore sulla parte superiore del distanziatore, posizionare la guarnizione sulla parte superiore della lama del decespugliatore, posizionare l'alloggiamento della lama sulla guarnizione. Poi, utilizzare la chiave per serrare il dado di bloccaggio. Taglio(Vedi Fig. M) ACCESSORI ATTACCABILE Gli accessori attaccabili sottostanti sono venduti separatamente per consentire il tagliasiepi come uno strumento per varie applicazioni.

1. Attaccamento di tagliasiepi (KA0420)

Questo allegato è previsto per tagliare e tosare siepi e cespugli del Vostro giardino.69

2. Attaccamento per sega da potatura(KA2642)

Questo attaccamento è destinato al taglio di alberi, tronchi d'albero, rami, arti, ecc. I tagli possono essere segati con o attraverso il grano. Questo prodotto non è adatto per segare i materiali minerali.

3. Attaccamento di decespugliatore (KA2283)

Questo attaccamento è progettato per riare marciapiedi, passi carrai, aiuole, ecc. ISTRUZIONI OPERATIVE AVVERTENZA! Il caricabatteria e il gruppo batteria sono progettati specicamente per funzionare insieme; non tentare di utilizzare altri dispositivi. Non inserire o far entrare oggetti metallici nelle connessioni del caricabatteria o del gruppo batteria; può vericarsi un guasto elettrico pericoloso.

1. Sistema di alimentazione in bump-linea (Vedi

Fig. I) Il tagliasiepi è dotato di un sistema di bump-linea. Basta urtare la testa del tagliasiepi mentre la macchina è in funzione, la nuova linea uscirà.

2. Avvolgimento della linea di tagliasiepi (Vedi

Fig. K) Inserire la linea di sostituzione attraverso l'occhiello e alimentarla attraverso l'altro lato. Assicurarsi che entrambe le estremità della linea siano uniformi su ciascuna estremità della testa del tagliasiepi (consigliato 2 m) e tagliare la linea. Ruotare il quadrante in senso orario per avvolgere la linea attorno alla bobina no a quando rimangono circa 19 cm su entrambi i lati. CONSERVAZIONE Rimuovere sempre il pacco batterie dal tosaerba dopo l'uso. Conservazione del tagliaerba Il tagliaerba è dotato di una scanalatura che consente di riporlo appeso alla parete. (Vedi Fig. N) Conservare in un luogo asciutto in cui il tagliaerba e le batterie possano essere protetti da possibili danni. MANUTENZIONE Rimuovere sempre il pacco batterie dal tosaerba dopo l'uso. Prima dell'uso controllare sempre che il prodotto non sia danneggiato. Rimuovere la spina dalla presa di corrente prima di usare. L’attrezzo non richiede di lubricazione o manutenzione aggiuntiva. All’interno dell’attrezzo non ci sono parti riparabili da parte dell’utente. Non usare mai acqua o detergenti chimici per pulire l’attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi.

BATTERIA La temperatura ambientale raccomandata per l’uso e la conservazione dell’utensile e della batteria è di 0 ℃-45 ℃. La temperatura ambientale raccomandata per il caricabatterie durante la carica è di 0 ℃-40 ℃. TUTELA AMBIENTALE I prodotti elettrici non possono essere gettati tra i riuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.70

La tabella seguente elenca possibili problemi e azioni che potete intraprendere nel caso in cui la macchina non funzioni correttamente. Attenzione: spegnere la macchina e rimuovere la batteria prima di procedere alla risoluzione dei problemi. Problema Possibile Causa Soluzione Il tagliaerba non funziona. La batteria è scarica. La batteria è troppo calda o fredda. Il motore è rotto. Il sistema elettrico della macchina è danneggiato. Ricaricare la batteria; È possibile trovare maggiori dettagli nel manuale del caricatore. Permettere alla batteria di riscaldarsi / raffreddarsi. Contattare il Servizio Clienti. Contattare il Servizio Clienti. Il tosaerba funziona in modo intermettente Il motore è rotto. La batteria non è completamente carica. Il pulsante On/Off è difettoso. Contattare il Servizio Clienti. Ricaricare la batteria. Contattare il Servizio Clienti. Rumore/vibrazioni eccessivi. La macchina è difettosa. Il lo della testina non è avvolto correttamente. Contattare il Servizio Clienti. Riavvolgere il lo. Vedere ’’Montaggio del rocchetto e del lo.’’ Tempo di taglio per ogni carica della batteria troppo corto. La batteria non è stata utilizzata per un lungo periodo oppure è stata caricata per un breve periodo. L’erba è troppo alta. La batteria è difettosa. Ricaricare la batteria; È possibile trovare maggiori dettagli nel manuale del caricatore. Tagliare l’erba poco per volta. Sostituire la batteria. La macchina non taglia. Il lo è rotto. La batteria non è completamente carica. Il motore è rotto (la velocità è troppo bassa). Erba impigliata attorno alla testina di taglio. Sostituire il lo. Ricaricare la batteria; È possibile trovare maggiori dettagli nel manuale del caricatore. Contattare il Servizio Clienti. Rimuovere l’erba. L’indicatore di carica della batteria lampeggia continuamente. Non è possibile caricare la batteria. La batteria non è inserita (correttamente). I contatti della batteria sono sporchi. La batteria è difettosa. Inserire correttamente la batteria nel caricabatteria. Pulire i contatti della batteria o sostituire la batteria. Sostituire la batteria. L’indicatore di carica della batteria non si illumina. La presa del caricabatteria non è inserita (correttamente). Presa, spina o caricabatteria difettosi. Inserire (completamente) la spina nella presa di rete. Controllare la tensione di rete; far controllare il caricabatteria dal servizio clienti.71

DICHIARAZIONE DI CONFORMITÀ NOI, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Dichiara che l’apparecchio, Descrizione Tagliaerba senza cavo/ decespugliatore Codice KG155E KG155E.X(1-designazione del macchinario, tipo di Tagliaerba senza cavo/ decespugliatore) Funzione Taglio dell’erba e vegetazione morbida simile e per la potatura di bordi erbosi/ arbusto di taglio È conforme alle seguenti direttive, 2006/42/EC 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC modificata dalla 2005/88/EC Per tagliaerba: 2000/14/EC modicata dalla 2005/88/EC: - Procedura di conformità come da Annex VI - Potenza acustica pesata 94.4 dB (A) - Massima potenza di rumore garantita 96 dB (A) L’organismo competente Nome: TÜV SÜD Industrie Service GmbH Indirizzo: Westendstraße 199, 80686 München, Germany Per il decespugliatore: 2000/14/EC modicata dalla 2005/88/EC: - Procedura di conformità come da Annex V - Potenza acustica pesata 92.53 dB (A) - Massima potenza di rumore garantita 96 dB (A) conforme a, EN 62841-1, EN ISO 11806-1, EN 60335-1, EN 50636-2-91

EN 62233, EN ISO 3744

EN 55014-1, EN 55014-2 Il responsabile autorizzato alla compilazione della documentazione tecnica, Nome Marcel Filz Indirizzo Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2021/10//26 Allen Ding Vice capo ingegnere, testing e certicazione Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China72
