Produkttype	Trådløs græstrimmer / buskrydder
Mærke	Kress
Model	KG155E.9
Strømforsyning	Batteri 40 V MAX (2 × 20 V MAX), 4,0 Ah (KAB04)
Lader	KAC04, 4,0 A
Vægt (uden batteri)	4,1 kg
Tomgangshastighed	6 000 o/min
Skærediameter (græstrimmer)	38 cm
Skærediameter (buskrydderblad)	25 cm
Anbefalet tråddiameter	2,4 mm
Trådlængde (dobbelt udgang)	4 m (anbefalet)
Lydtryksniveau (L_pA)	81,5 dB(A), K=1,93 dB(A)
Lydeffektniveau (L_wA)	94,4 dB(A), K=1,93 dB(A)
Vibration (a_h)	2,822 m/s², K=1,5 m/s²
Primære funktioner	Græstrimling, buskrydning, hækkeklipning* (ekstra tilbehør), beskæring* (ekstra tilbehør), kantklipper* (ekstra tilbehør)
Yderligere funktioner	ECO-tilstand, lineært brudt fodringssystem, batteriladestandsindikator, ekstra håndtag, skulderrem, sikkerhedsstop
Vedligeholdelse	Rengøring med tør klud; brug ikke vand eller kemikalier; visuel inspektion før hver brug; opbevares tørt mellem 0 °C og 45 °C
Sikkerhed	Bær øjenbeskyttelse, høreværn, handsker, sikkerhedssko; hold mindst 15 m afstand; brug ikke i regn; læs manualen før brug
Reservedele og reparerbarhed	Batteri, lader, skæretråd, buskrydderblad tilgængelige; ingen brugerreparerbare dele; kontakt autoriseret service for reparation
Generelle oplysninger	Overhold CE-direktiver (2006/42/EF, 2014/30/EU, 2011/65/EU, 2000/14/EF); nominel spænding 18 V (20 V max); driftstemperaturområde: 0 °C til 45 °C

Ofte stillede spørgsmål - KG155E.9 KRESS

Hvordan samles det ekstra håndtag og sikkerhedsstop håndtaget?

Se figur B1 og B2 i vejledningen. Fastgør det ekstra håndtag på det øverste skaft og sikkerhedsstop håndtaget i henhold til instruktionerne. Sørg for, at alle bolte er godt strammet.

Hvilken type batteri skal bruges med denne græstrimmer?

Brug udelukkende Kress 20 V MAX batterier af typen KAB04 (4,0 Ah). Apparatet kræver to identiske batterier. Bland ikke batterier med forskellig kapacitet eller opladningsniveau.

Hvordan startes apparatet?

Tryk først på låseknappen, derefter på aftrækkeren. Motoren starter kun, hvis låseknappen trykkes samtidig med aftrækkeren. Slip aftrækkeren for at stoppe.

Hvordan bruges ECO-tilstand?

Tryk på ECO-knappen, derefter på aftrækkeren. Maskinen kører ved lav hastighed for at forlænge batteriets levetid. ECO-tilstanden er ideel til lette opgaver.

Hvordan udskiftes skæretråden?

Sluk for apparatet og fjern batteriet. Brug unbrakonøglen til at låse skærehovedet. Drej hovedet mod uret for at fjerne det. Vikl tråden (2,4 mm) på spolen efter figur K, og monter hovedet igen.

Hvorfor starter maskinen ikke?

Kontrollér, at begge batterier er korrekt indsat og opladet. Hvis indikatoren blinker, kan batteriet være for varmt eller for koldt. Vent, til det er kølet ned eller opvarmet til stuetemperatur. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan rengøres og vedligeholdes apparatet?

Fjern altid batteriet før rengøring. Brug en tør klud til at tørre værktøjet af. Brug aldrig vand eller kemikalier. Hold ventilationsåbningerne rene. Opbevares tørt mellem 0 °C og 45 °C.

Kan jeg bruge metalklinger?

Nej, brug aldrig skærende metalkomponenter. Brug kun den medfølgende nylon 2,4 mm tråd eller Kress buskrydderblad, der er specielt designet til dette apparat.

Hvilke tilbehør er tilgængelige til dette apparat?

Ekstra tilbehør sælges separat: hækkeklipper (KA0420), beskaringssav (KA2642) og kantklipper (KA2283). Se vejledningen for monteringsinstruktioner.

Hvordan ved jeg, hvornår batteriet skal oplades?

Strømindikatoren på maskinen angiver batteriernes status. Fem grønne indikatorer = fulde batterier. Kun én grøn indikator = lavt batteri, oplad. En specifik blinken kan indikere overophedning eller overbelastning. Se tabellen i vejledningen for flere detaljer.

BRUGSANVISNING KG155E.9 KRESS

Sikkerhedsinstruktioner....107

Lista De Componentes....115

Specifikationer....115

Tak, fordi du købte dette Kress-produkt. Vi har specialiseret os i at udvikle produkter af høj kvalitet, der dækker dine krav til din plæne og din have.

Kress-mærket står for service af førsteklasses kvalitet. Bed din lokale sælger eller vores kundeserviceteam om hjælp, hvis du har spørgsmål om eller problemer med produktet i dets levetid.

Vi er overbeviste om, at du vil nyde at bruge dit Kress-produkt i de kommende år.

BEREGNET ANVENDELSE

Dette haveværktøj er beregnet til at klippe græs og fjerne ukrudt under buske samt på skråninger, skrænter og langs kanter, hvor det ikke er muligt at benytte plæneklipperen.

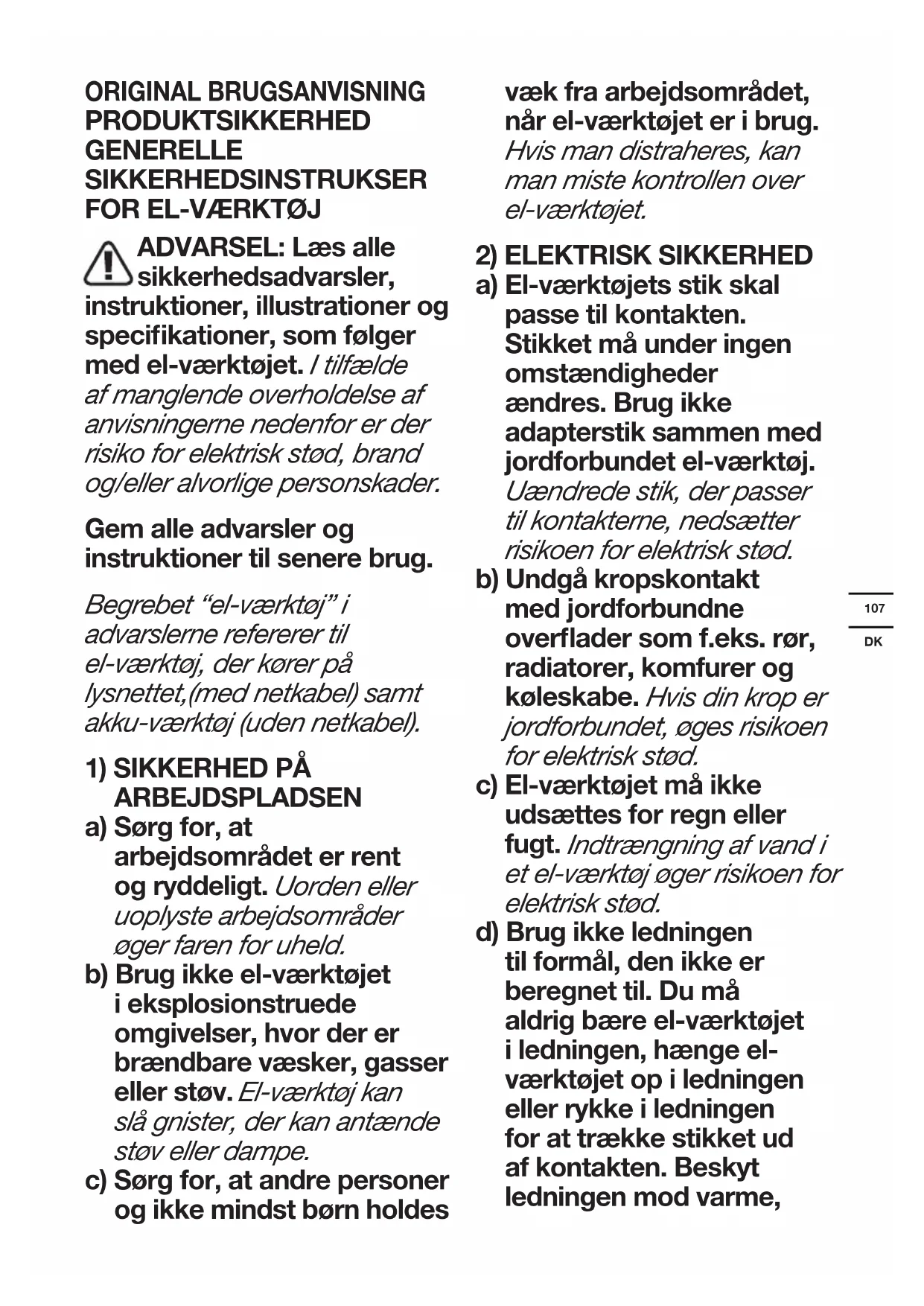

ORIGINAL BRUGSANVISNING PRODUKTSIKKERHED GENERELLE SIKKERHEDSINSTRUKSER FOR EL-VÆRKT∅J

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Begrebet "el-værktøj" i advarslerne refererer til el-værktøj, der kører på lysnettet, (med netkabel) samt akku-værktøj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN
a) Sørg for, at arbejdsområdet er rent og ryddeligt. Uorden eller uoplyste arbejdsområder øger faren for uheld.
b) Brug ikke el-værktøjet i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
c) Sørg for, at andre personer og ikke mindst børn holdes

væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over el-værktøjet.

2) ELEKTRISK SIKKERHED

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.

c) El-værktøjet må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.

d) Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme,

olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.

e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.
3) PERSONLIG SIKKERHED
a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug

af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.

c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.
d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
e) Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
f) Brug egnet arbejdstøj. Undgå løse

beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.

g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.
h) Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.
4) OMHYGGELIG OMGANG MED OG BRUG AF EL-VÄERKT∅J
a) Undgå overbelastning af el-værktøjet. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
b) Brug ikke et el-værktøj,

hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres.

c) Træk stikket ud af stikkontakten og/eller fjern akkuen, hvis den er aftagelig, før maskinen indstilles, før skift af tilbehørsdele eller før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
d) Opbevar ubenyttet el- værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instrukser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
e) Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer.
f) Sørg for, at

skæreværktøjer er skarpe og rene.

Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.

g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.
h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.
5) OMHYGGELIG OMGANG MED OG BRUG AF AKKU-VÄERKT∅JER
a) Oplad kun akkuer i ladeaggregater, der er anbefalet af fabrikanten. ET ladeaggregat, der er egnet til en bestemt type akkuer, må ikke benyttes med andre akkuer - brandfare.
b) Brug kun de akkuer, der er beregnet til værktøjet.

Brug af andre akkuer øger risikoen for personskader og er forbundet med brandfare.

c) Ikke benyttede akkuer må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem akku-kontakterne øger risikoen for personskader i form af forbrændinger.
d) Hvis akkuen anvendes forkert, kan der slippe væske ud af akkuen. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger.
e) Brug ikke akkuer eller værktøj, som er beskadiget eller modificeret. Beskadigede eller modificerede akkuer kan opføre sig uforudsigeligt og forårsage brand, eksplosion eller fare for personskade.
f) Akkuer eller værktøj må ikke udsættes for ild eller meget høje temperaturer. lld eller temperaturer over 130°C kan medføre eksplosion.

g) Følg alle instruktioner for opladning. Akkuen må ikke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan medføre skader på akkuen og forøge brandfaren.

6) Service
a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele.

b) Beskadigede akkuer må aldrig repareres.

Reparation af akkuer må kun udføres af producenten eller autoriserede reparatører.

PLÆNEKLIPPER SIKKERHEDSADVARSEL

1. Brug ikke maskinen, när operatøren er træt, syg eller påvirket af alkohol eller andre stoffer.
2. Oprethold et solidt fundament og balance under drift. Brug den medfølgende sele.
3. Hvis knækket, spånet eller beskadiget på nogen

måde, skal du skifte klingen. Sørg for, at knivene er korrekt installeret og sikkert fastgjort. Hvis du ikke gør det, kan det medføre alvorlig personskade.

1. Hold væk fra skærebladet. Skærebladet fortsætter med at rotere i flere sekunder, selv efter at motoren er stoppet. Vent, indtil skærebladet er helt stoppet, inden du sænker maskinen ned eller går ind i skæreområdet.
2. Når du ikke skærer, skal du slukke for maskinen. Lad aldrig maskinen være uden opsyn.

GENERELLE ADVARSLER I FORBINDELSE

ADVARSEL Læs samtlige anvisninger.

Manglende overholdelse af nedenstående anvisninger kan resultere i elektrisk stød, brand og/eller alvorlig personskade.

Apparatet må kun anvendes sammen med den leverede strømforsyningsenhed.

VIGTIGT LÆS OMHYGGELIGT F∅R BRUG GEM TIL FREMTIDIG

REFERENCE

Sikkerhedspraksisser

1. Træning

a) Læs instruktionerne omhyggeligt. Lær kontrollerne at kende og den korrekte brug af apparatet.
b) Lad aldrig børn, personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, eller folk der ikke kender disse instruktioner bruge maskinen; lokale regler kan begrænse alderen for operatøren.

c) Operatøren, eller brugeren er ansvarlig for ulykker eller fare, der opstår på andre mennesker eller deres ejendom.

1. Forberedelse

a) Før brug skal du altid visuelt inspicere maskinen for beskadigelse, mangler eller malplacerede vagter eller skjolde.
b) Maskinen må aldrig køre, mens mennesker, specielt børn, eller kæledyr er i nærheden.

3. Drift

a) Bær øjenbeskyttelse, lange bukser og sikkerhedssko hele tiden, når du arbejder med maskinen.
b) Undgå brug af maskinen under dårlige vejrforhold,

specielt ved risiko for lyn.

c) Brug kun maskinen i dagslys eller med godt kunstigt lys.

d) Benyt aldrig maskinen, när vagter og skjolde er beskadigede eller mangler.

e) Tænd kun for motoren, når hænder og fødder er fjernet fra de skærende dele.

f) Afbryd altid maskinen fra strømforsyningen (fjern f.eks. stikket fra maskinen)

• när maskinen efterlades uden opsyn;
• før du fjerner en blokering;
• før kontrol, rengøring og før der arbejdes på maskinen;
• efter at du har ramt et fremmedlegeme;
• når maskinen begynder at vibrere unormalt.

g) Vær opmærksom på at undgå skade på fødder og hænder fra de skærende dele.

h) Forvis dig altid om at ventilationsåbningerne holdes fri for affald.

i) Monter aldrig metalskæreblade.

j) Hold altid dit fodfæste på hældninger.

k) Gå, løb aldrig.

I) Sørg for hele tiden at holde balancen.

m) Rør ikke ved de farlige, bevægelige dele før maskinen er afbrudt fra strømmen, og de

bevægelige, farlige dele er stoppet med at bevæge sig.

a) Afbryd maskinen fra strømforsyningen (fjern f.eks. stikket fra maskinen) før der udføres vedligeholdelsesarbejde eller rengøring af maskinen.
b) Benyt kun producentens anbefalede reservedele og tilbehør.
c) Inspicer og vedligehold maskinen regulært. Få maskinen repareret af en autoriseret mekaniker.
d) Når redskabet ikke bruges, skal det opbevares uden for børns rækkevidde.

BATTERISIKKERHED SIKKERHEDSFORSKRIFTER TIL BATTERISÄET

a) Sekundærelementer eller batterisæt må ikke skilles ad, åbnes eller knuses.
b) Et batterisæt må ikke kortsluttes. Batterisæt må ikke opbevares lemfældigt i en kasse eller skuffe, hvor de kan kortslutte hinanden eller kortsluttes af ledende genstande. Når batterisættet ikke er i brug, skal det holdes væk fra andre metalgenstande, såsom papirclips, mønter, nøgler,

søm, skruer eller andre små metalgenstande, der kan skabe en forbindelse fra en pol til en anden, Kortslutning af batteripoler kan medføre forbrændinger eller brand.

c) Batterisæt må ikke udsættes for varme eller ild. Må ikke opbevares i direkte sollys.

d) Batterisæt må ikke udsættes for mekaniske stød.

e) I tilfælde af at et batteri lækker, må væsken ikke komme i kontakt med huden eller øjne. Hvis der er sket kontakt, skal det berørte område vaskes med rigelige mængder vand, hvorefter der søges lægehjælp.

f) Opbevar batterisæt på et rent og tørt sted.

g) Aftør batterisættets poler med en tør klud, hvis de bliver snavsede.

h) Batterisæt skal oplades før anvendelsen. Anvend altid den korrekte oplader, og læs producentens anvisninger eller brugervejledning for, hvordan batterierne oplades korrekt.

i) Et batterisæt må ikke efterlades til opladning i længere tid, hvis det ikke anvendes.

j) Efter længere opbevaringsperioder kan det være nødvendigt at oplade eller aflade batterisættet flere gange for at op den optimale ydelse.
k) Genoplad kun med laderen specificeret af Kress. Anvend ingen anden oplader end den, der specifikt er beregnet til brug med udstyret.
I) Brug kun det korrekte batteri til udstyret.
m) Batterisættet skal opbevares utilgængeligt for børn.
n) Opbevar den originale produktlitteratur til fremtidig brug.
o) Batterisættet skal fjernes fra udstyret, når det ikke er i brug.
p) Bortskaffes på en miljørigtig måde.
q) Bland ikke batterier af forskellig fremstilling, kapacitet, størrelse eller type i enheden.
r) Hold batteriet væk fra mikrobølgeovne og højt tryk.

SÍMBOLOS

	For at undgå risikoen for personskader skal brugeren læse brugervejledningen
	Bær en støvmaske
	Bær beskyttelseshandsker
	Bær beskyttelsessko
	Bær et beskyttende hoved
	Bær beskyttelsesbeklædning
[cww6]	Holds tilskuere væk
	Bær øjenbeskyttelse og hørevæm
	Må ikke udsættes for regn
	Afstanden mellem maskinen og tilskuerne er mindst 15 m
	Pas på kastede genstande
	Vær opmærksom på knivkraft
	Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.
Li-Ion	Lithium-ion batteri Dette produkt er mærket med et symbol i forbindelse med "separat indsamling" af alle batterier og batteripakker. Det genanvendes eller fjernes for at reducere miljøbelastningen. Batteriet kan være skadeligt for miljøet og menneskers sundhed, fordi det indeholder skadelige stoffer.
	Må ikke brændes
	Batterier kan påvirke vandmiljøet, hvis de ikke bortskaffes korrekt, hvorved de kan udgøre en fare for økosystemet. Bortskaf ikke batterierne som almindeligt affald.
	Fjern batteriet fra holderen før udførelse af justeringer, eftersyn eller vedligeholdelse.
	Trimning

Vi anbefaler, at du køber tilbehør fra den butik, hvor værktøjet sælges. Se tilbehørspakken for flere detaljer. Butikspersonale kan hjælpe og rådgive dig.

DADOS TÉCNICOS

Tipo: KG155E KG155E.X (1- dpegning af maskiner, repræsentant for Akku-græstrimmer/børsteskærer)

	KG155E KG155E.X **
Spænding	40V -MAX (2x20V MAX) ***
Indlæsningshastighed	6000/min
Plæneklipper skære diameter	38cm
Skærediameter på børsteskærer	25cm
Tråddiameter	Anbefalet 2,4 mm twist line
Kabellængde Anbefalede	4m(To udgange)
Maskinens (Bare værktøjer)	4.1kg

TIL PLÆNEKLIPPER: ST∅JINFORMATION

A-vægtet lydtryksniveau L	_pA = 81.5dB(A)
K_pA	1.93dB(A)
A-vægtet lydeffektniveau L	_wA = 94.4dB(A)
K_wA	1.93dB(A)
Bær høreværn.

VIBRATIONSINFORMATION

Typisk vægtet vibration a	_h=2.822m/s^2
Usikkerhed K = 1.5m/s2

Den erklærede samlede vibrationsstyrke kan bruges til at sammenligne et værktøj med et andet, og kan også bruges til en foreløbig vurdering af eksponeringen.

ADVARSEL: Vibrationsværdien under den faktiske brug af maskinværktøjet kan afvige fra den opgivne værdi afhængigt af måderne, værktøjet benyttes på. Se følgende eksempler på, hvad vibrationerne kan afhænge af:

Hvordan værktøjet bruges og materialerne, der skæres eller bores i.

Værktøjets stand og vedligeholdelse. Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand.

Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr.

Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger.

Værktøjet kan medføre et hånd/arm-vibrationssyndrom, hvis det ikke bruges på rigtig måde.

ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, hherunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode.

Sådan kan du minimiere risikoen for udsættelse for vibrationer:

Brug ALTID skarpe mejsler, bor og blade. Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt (hvor det er nødvendigt).

Hvis værktøjet bruges ofte, bør du anskaffe antivibrationsudstyr.

Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over flere dage.

TIL B∅RSTESKÆRER: ST∅JINFORMATION

A-vægtet lydtryksniveau L	_pA = 72.53dB(A)
K_pA	3dB(A)

A-vægtet lydeffektniveau L	_wA = 92.53dB(A)
K_wA	3dB(A)
Bær høreværn

VIBRATIONSINFORMATION

Den angivne vibrationstotalværdi og den deklarerede støjemissionsværdi er målt i overensstemmelse med en standard testmetode og kan bruges til at sammenligne et værktøj med et andet.

Den angivne vibrationenstotalværdi og den angivne støjemissionsværdi kan også anvendes i en foreløbig vurdering af eksponeringen.

ADVARSEL: Vibrationer og støjemissioner under selve brugen af elværktøjet kan afvige fra den deklarerede værdi afhængigt af, hvordan værktøjet bruges, især hvad slags emne behandles afhængigt af følgende eksempler og andre variationer af, hvordan værktøjet bliver brugt:

Hvordan værktøjet bruges og materialerne skæres eller bores.

Værktøjets stand og vedligeholdelse.

Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand.

Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr.

Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger.

Værktøjet kan medføre et hånd/arm-vibrationssyndrom, hvis det ikke bruges på rigtig måde.

ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, hherunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode. Hjælper med at minimere risikoen for vibrationer og støjeksponering.

Brug ALTID skarpe mejsler, bor og blade.

Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt (hvor det er nødvendigt).

Hvis værktøjet skal bruges regelmæssigt, skal du investere i anti-vibrations- og støj tilbehør.

Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over flere dage.

SAMLING OG DRIFT

NOTER: Før du bruger dette værktøj, læs instruktionsbogen omhyggeligt.

SAMLING: Montering af trimmeraksel(Se Fig.A)

Indsæt skruen i hullet, og spænd låseknappen.

Montér hjælpehåndtag og sikkerhedsstophåndtag(Se Fig.B1, B2)

Montering af beskyttelsesskærm(Se Fig.C)

Indsæt metalbeslaget i spalten på sikkerhedsbeskyttelsen, og fastgør derefter sikkerhedsbeskyttelsen på plads ved hjælp af skruer og en sekskantnøgle.

Montering af Skulder strop(Se Fig.D)

Sådan fjernes eller isættes batterienheden(Se Fig.E1, E2)

BEMÆRK:

• Denne maskine vil kun virke når begge batterier er installeret. Brug altid de samme to batterier og oplad begge batterier samtidigt.
• Når du bruger to batterier med forskellige amperetimer eller opladningsniveauer, kører maskinen med den laveste fællesnævner.
• En 4.0Ah eller højere batteripakke anbefales til bedre ydelse og længere driftstid.

Tjek af batteriniveauets tilstand(Se Fig.E3)

BEMÆRK: Fig. E3 gælder kun for batteripakken med batteriindikatorlampen.

Oplad batteriet(Se Fig.E4)

BEMÆRK:

• Batteripakken leveres uopladet. Batteriet skal være helt opladet før første brug.
• Oplad altid begge batterier fuldstændigt og samtidigt. Flere detaljer kan findes i manualen.

Batteristrømindikator på maskinen (Se Fig.E5)

Før start eller efter brug trykkes knappen ved siden af batteri-indikatorlampen, for at kontrollere batterikapaciteten. Under drift indikeres batterikapaciteten automatisk af batteristrømindikatoren. Lamperne overvåger og viser hele tiden batteritilstanden som følger. Ved maskinen med 2 batterier med forskellig opladning viser indikatorlampen den batteritilstand med den laveste batteriopladning.

Batteriindikator status

Batteritilstand

Fem grønne lamper (■■■■■) lyser.	De to batterier er fuldt opladet.
To, tre eller fire lamper lyser.	De to batterier er ikke fuldt opladet. Desto flere lamper der lyser, desto bedre batterikapacitet.
Kun en lampe (■) lyser	Mindst et batteri er fladt og skal oplades.
Ingen lamper lyser.	Mindst et batteri er ikke korrekt installeret, eller batteriet er defekt.
Kun en lampe blinker 2 gange pr. cyklus.	Mindst et batteri er overopladet (se betingelser for batteriopladning). Genoplad de to batterier inden brug eller opbevaring.
En lampe blinker 3 gange pr. cyklus.	Mindst et batteri er varmt, vent til de er kølet ned, før du starter igen.
En lampe blinker 4 gange pr. cyklus.	Maskinen er overbelastet. Fjern værktøjet fra skæreområdet, og prøv igen.

BETJENINGS:

At begynde(Se Fig.F)

ADVARSEL! Skærehovedet fortsætter med at rotere, efter at der er slukket for trimmeren.

Læg ikke redskabet fra dig, før det er stoppet. Tryk først på låseknappen, og tryk derefter på afbryderudlöseren for at starte maskinen.

ECO-hastighed(Se Fig.G)

For at forlænge køretiden skal du trykke på ECO-knappen og skifte udløseren, så maskinen kører med lav hastighed.

Trimming(Se Fig.H)

Bump foder(Se Fig.I)

Montering og demontering af trimmerhovedet (Se Fig.J)

Indsæt en sekskantnøgle i hullet, og drej trimmerhovedet, indtil det stopper i den läste position. Fjern det derefter ved at dreje det mod uret, og monter det derefter ved at dreje det med uret.

Vikling af trimmerlinjen(Se Fig.K)

BEMÆRK: Spolen skal vikles, mens den er inde i trimmerhovedet. Spolen må ikke indpakkes med gevind og derefter installeres i trimmerhovedet.

Montering af børsteskæreblade(Se Fig. L1, L2, L3)

Før du monterer et børsteskærerblad, skal du fjerne

trimmerhovedet og nederdelen. Indsæt en sekskantnøgle i hullet. Placer klipperen på toppen af pakningen, placer skiven over klipperen og placer knivholderen på skiven. Brug derefter en skruenøgle til at stramme låsemøtrikken.

Skæring(Se Fig.M) VEDHÆFTET FIL MED VEDHÆFTET FUNKTION

Følgende tilbehør sælges separat for at konvertere plæneklipperen til et værktøj til flere applikationer.

1. Hæktrimmer fastgørelse (KA0420)
   Denne vedhæftning er beregnet til at klippe og studse hække og buske i almindelige haver og kolonihaver.
2. Beskæringssav tilbehør (KA2642)
   Denne vedhæftning bruges til savtræer, kufferter, grene, grene og andre. Det kan være korn eller savet på korn. Dette produkt er ikke egnet til savning af mineraler.
3. Kantmaskintilbehør (KA2283)
   Denne vedhæftning bruges til kantning på fortove, indkørsler, blomsterbed og andre omgivelser.

BETJENINGSVEJLEDNING

ADVARSEL! Oplader og batterienhed er specielt beregnet til at blive brugt sammen.

Brug ikke andre batterienheder eller opladere. Sæt aldrig metalgenstande ind i opladeren eller batterienheden. Dette kan føre til elektrisk fejl, der kan medføre fare.

1. Fodringssystem til bumpline (Se Fig. I)

Trimmeren er udstyret med et puffersystem. Hver gang du rører ved hovedet på trimmeren, mens maskinen kører, udsendes den nye linje.

2. Vikling af trimmerlinjen (Se Fig. K)

Før udskiftningslinjen gennem øjet, og før den fra den anden side. Sørg for, at begge ender af ledningen er flade i enderne af beskæringshovedet (anbefalede 2 m), og klip derefter wiren. Drej drejeknappen med uret for at vinde tråden på spolen, indtil der er 19 cm til venstre og højre.

LAGRING AF DIN GRAESTRIMMER

Fjern altid batteriet fra din trimmer efter brug.

Opbevaring af din græstrimmer

Trimmeren er udstyret med en rille til at opbevare trimmeren på væggen. (Se Fig. N)

Opbevar på et tört sted, hvor trimmeren kan være beskyttet mod beskadigelser.

VEDLIGEHOLDELSE

Fjern altid batteriet fra din trimmer efter brug.

Kontroller altid produktet for eventuelle skader inden det benyttes

Efter brug tages batteriet ud af værktøjet og kontrolleres for beskadigelse.

Denne bore-/skruemaskine kræver ikke særlig smøring eller vedligeholdelse. Bore-/skruemaskinen må kun serviceres og repareres i et professionelt værksted. Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevares på et tørt sted. Hold motorens ventilationsåbninger rene. Knapperne o.l. skal være rene og frie for støv.

TIL BATTERIREDSKABER

Værktøj og batteri bør kun anvendes og opbevares i omgivelsestemperaturområdet 0°C - 45°C.

Det anbefalede omgivelsestemperaturområde for opladningssystemet under opladningen er 0°C-40°C.

MILJ∅BESKYTTELSE

Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug.

Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.

FEJLFINDING

Følgende skema indeholder mulige problemer og handlinger, som du kan lave hvis dit værktøj ikke virker ordentligt.

Advarsel: Sluk for værktøjet og tag batteriet ud, før du begynder at lede efter fejlen.

Problem Mulig årsag	Mulig løsning
Trimmeren vil ikke starte. Batteriet er fladt.Batteriet er for varmt/koldt.Motor er gået i stykker.Kablerne inden i værktøjet er gået i stykker.		Genoplad batteriet.; se også indholdet i opladermanualen.Lad batteriet køle ned/varme op.Kontakt din forhandler.Kontakt din forhandler.
Trimmeren går ind i mellem i gang	Motoren er gået i stykker.Batteriet er ikke ladet op.Tænd/sluk-knappen er gået i stykker.	Kontakt din forhandler.Genoplad batteriet.Kontakt din forhandler.
Mange vibrationer/meget støj. Defekt værktøj.Linen er ikke viklet ordentligt ind.		Kontakt din forhandler.Rul linen ind igen. Se ” Sådan sættes spolen og linen på.’
Køretid pr. batteriopladning er for kort.	Batteriet har ikke været brugt i længere tid, eller er kun blevet opladet i kort tid.Græsset er for højt.Defekt batteri.	Genoplad batteriet; se også indholdet i opladermanualen.Klip i små trin.Sæt batteriet i igen.
Værktøjet klipper ikke. Linen er ødelagt.Batteriet er ikke opladet helt.Motoren er gået i stykker (hastigheden er for langsom).Græs sidder fast rundt om klippehovedet.		Sæt en ny line i.Genoplad batteriet. Se også "SÅDAN OPLADES BATTERIET ".Kontakt din forhandler.Fjern græsset.
Batteriopladningsindikatoren lyser konstant.Ikke muligt at oplade batteriet.	Batteriet er ikke sat (ordentligt) i.Batterikontakterne er forurenet.∅delagt batteri.	Sæt batteriet ordentligt i batteriopladeren.Rengør batterikontakterne, eller skift batteriet ud.Skift batteriet.
Batteriopladningsindikatoren begynder ikke at lyse.	Stikket til batteriopladeren er ikke sat (ordentligt) i.∅delagt stikkontakt, ledning eller batterioplader.	Sæt stikket (helt) ind i stikkontakten.Tjek spændingen i stikkontakten.Få batteriopladerne set efter på et godkendt eftersalgscenter.

KONFORMITETSERKLÆRING

NÓS,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Erklærer herved, at produktet

Beskrivelse Akku-græstrimmer/ børsteskærer

Type KG155E KG155E.X (1- dpegning af maskiner, repræsentant for Akku-græstrimmer/ børsteskærer)

Funktioner græsslåning og lignende blød plantevækst og til trimning af græskanter/ skæring busk

Er i overensstemmelse med følgende direktiver:

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC ændret ved 2005/88/EC

Til plæneklipper:

2000/14/EC ændret ved 2005/88/EC:

- Konformitetstestprocedure pr Anneks VI

- Målt niveau for lydeffekt 94.4 dB (A)

- Deklareret garanteret niveau for lydeffekt 96 dB (A)

Afprøvningsorgan involveret

2000/14/EC ændret ved 2005/88/EC:

- Konformitetstestprocedure pr Anneks V

- Målt niveau for lydeffekt 92.53 dB (A)

- Deklareret garanteret niveau for lydeffekt 96 dB (A)

Standarder i overensstemmelse med

EN 62841-1, EN ISO 11806-1,

EN 60335-1, EN 50636-2-91

EN 62233, EN ISO 3744

EN 55014-1, EN 55014-2

Personen, autoriseret til at udarbejde den tekniske fil,

Navn Marcel Filz
