TM5520 - Mixer Concept - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Robot mixer multifunzione
Marca	Concept
Modello	TM5520
Tensione di alimentazione	220-240 V ~ 50 Hz
Potenza	1500 W
Livello sonoro	≤ 75 dB (A)
Tempo di lavoro continuo (frullatore)	1 min
Tempo di lavoro continuo (tritatutto)	10 s
Tempo di lavoro continuo (frusta)	2 min
Tempo di lavoro continuo (purea)	1 min
Tempo di lavoro continuo (doppia frusta)	2 min
Tempo di lavoro continuo (robot da cucina)	15 s
Accessori inclusi	Frullatore a immersione, tritatutto, frusta, doppia frusta, purea, robot da cucina, grattugia, spingitore
Velocità	Variabile + Turbo
Materiale della ciotola	Plastica (compatibile lavastoviglie)
Lunghezza del cavo di alimentazione	Circa 1,2 m
Peso	Circa 1,5 kg (con accessori)
Dimensioni (L x P x H)	Circa 30 x 20 x 25 cm
Utilizzo previsto	Solo domestico
Temperatura massima degli alimenti	80 °C
Pulizia	Corpo asciugato, accessori lavabili in lavastoviglie
Sicurezza	Arresto automatico, sblocco, lame taglienti
Garanzia	2 anni (soggetto a condizioni)

Domande frequenti - TM5520 Concept

Come usare il frullatore a immersione?

Mettete gli ingredienti in una ciotola adatta. Fissate il piede del frullatore al corpo dell'apparecchio, collegate alla presa, immergete il piede negli alimenti e premete il pulsante di avvio. Usate la funzione Turbo per la massima potenza. Non superate 1 minuto di funzionamento continuo.

Si può tritare carne congelata con il tritatutto?

Sì, ma si consiglia di tagliare la carne a pezzetti prima. Rimuovete ossa, tendini e nervi. Non tritate alimenti estremamente duri come la noce moscata o i chicchi di caffè.

Qual è la capacità massima per montare la panna?

Usate una ciotola larga e montate al massimo 400 ml di panna fresca (minimo 30% di grasso, a 4–8 °C). Non superate 2 minuti di funzionamento continuo con la frusta.

Come pulire gli accessori?

Le ciotole e le lame possono essere lavate in lavastoviglie o con acqua calda e sapone. Il corpo dell'apparecchio e le trasmissioni devono essere solo asciugati con un panno umido. Non immergete mai il piede del frullatore in acqua.

Cosa fare se l'acqua penetra nell'albero del piede del frullatore?

Lasciate asciugare il piede all'aria, quindi applicate qualche goccia di olio da cucina sull'asse motore per facilitare la rotazione. Evitate future infiltrazioni d'acqua.

Posso usare l'apparecchio per alimenti caldi?

Sì, ma la temperatura massima degli alimenti lavorati è di 80 °C. Non usate alimenti bollenti.

Come funziona il robot da cucina (TM5500)?

Inserite la lama per tritare o la piastra per grattugiare nella ciotola, aggiungete gli alimenti, chiudete il coperchio con il riduttore, fissate il corpo dell'apparecchio e azionate l'interruttore. Usate lo spingitore per gli ingredienti durante la grattugiatura.

L'apparecchio è adatto ai bambini?

I bambini di età inferiore a 8 anni non devono utilizzare l'apparecchio. I bambini di 8 anni e oltre possono usarlo sotto sorveglianza. Tenete l'apparecchio e il cavo fuori dalla portata dei bambini di età inferiore a 8 anni.

Cosa fare in caso di guasto?

Non tentate di riparare l'apparecchio da soli. Contattate un centro di assistenza autorizzato. La mancata osservanza delle istruzioni invalida la garanzia.

Come riporre gli accessori?

Riponete tutti gli accessori in un luogo asciutto e al riparo dal calore. Assicuratevi che le lame siano protette per evitare lesioni.

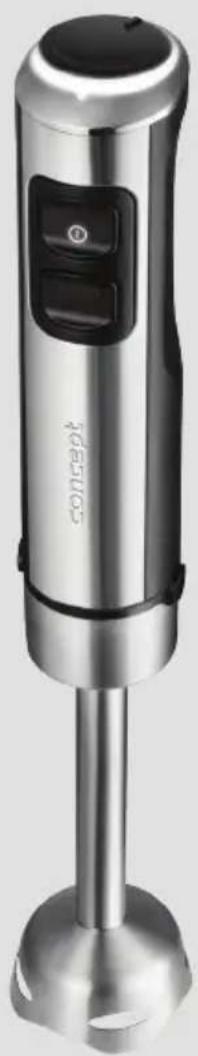

MANUALE UTENTE TM5520 Concept

Frullatore ad immersione

Licuadora de mano

Mixer vertical

Grazie per aver acquisito il prodotto di marchio Concept e vi auguriamo che vi dia la massima soddisfazione per tutta la durata della sua vita utile.

Si consiglia di leggere attentamente l'intero manuale d'uso prima di procedere al primo uso dell'apparecchio stesso. Conservare bene il manuale d'uso. Provvedere che tutte le persone addette all'uso del prodotto facciano la conoscenza del manuale d'uso.

Parametri tecnici
Tensione 220–240 V ~ 50 Hz
Potenza assorbita 1500 W
Tempo di funzionamento inInterrotto	con l'asta da immersione: 1 min
	con accessorio per tritare 10 s
	con accessorio per montare 2 min
	con accessorio per lavorare le verdure cotte 1 min
	con doppia frusta 2 min
	con food processor 15 s
Rumorosità ≤75 dB (A)

I valori dichiarati di rumorosità rappresentato il livello A della potenza acustica riferita alla potenza acustica 1 pW.

IMPORTANTI AVVERTIMENTI DI SICUREZZA

• Non utilizzare il prodotto in modo diverso da quello descritto nel presente manuale d'uso.
• Eliminare completamente tutti gli imballi e materiali pubblicitari prima di utilizzare l'apparecchio per la prima volta.
• Verificare se la tensione della rete corrisponde ai valori riportati sull'etichetta del prodotto.
• Non lasciare l'apparecchio incustodito se acceso, eventualmente connesso alla rete.
• Posizionare l'apparecchio su una superficie stabile e resistente al caldo, lontano dalle fonti di calore.
• Staccare l'apparecchio dalla rete se non è utilizzato.
• Allo staccare dell'apparecchio dalla presa di corrente non tirare mai il cavo di alimentazione, bensì prendere la spina in mano e staccarla estraendola.
• Non permettere ai bambini, né alle persone incapaci di volere e di intendere, di manipolare con l'apparecchio, utilizzarlo fuori dalla loro portata.

IT

concept

concept

IT

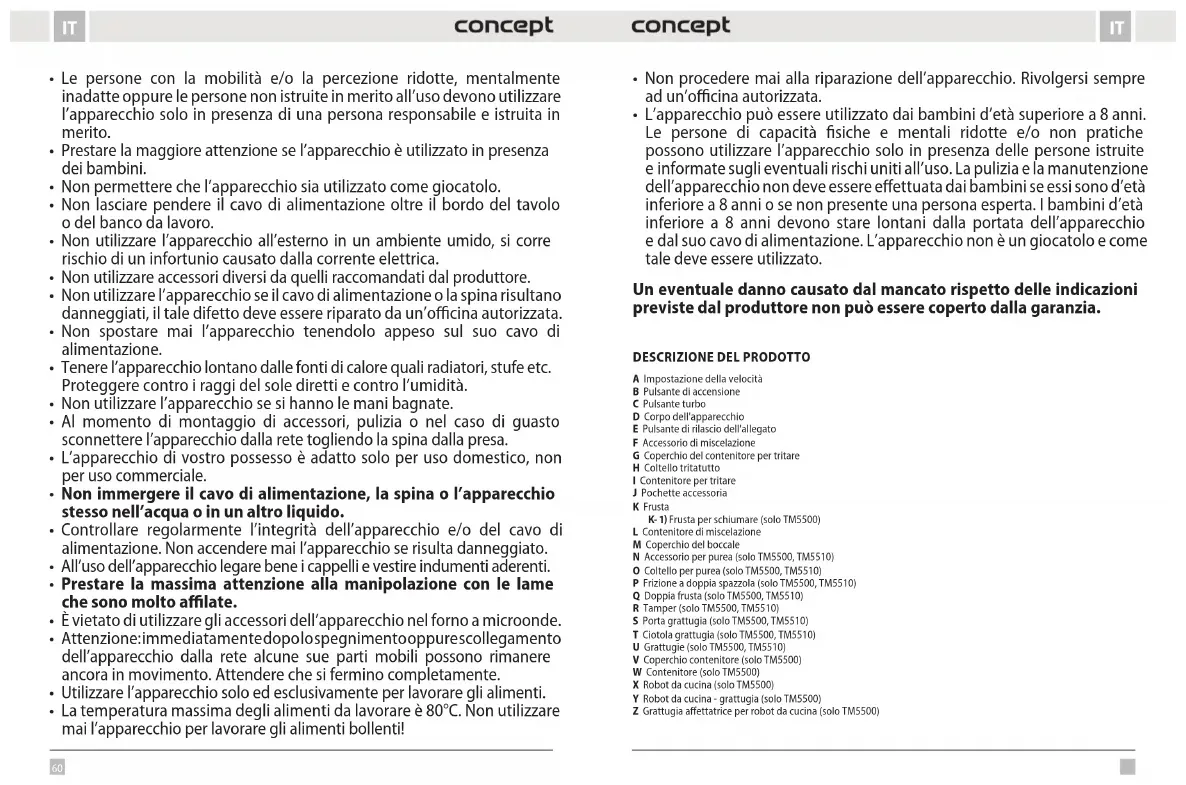

• Le persone con la mobilità e/o la percezione ridotte, mentalmente inadatte oppure le persone non istruite in merito all'uso devono utilizzare l'apparecchio solo in presenza di una persona responsabile e istruita in merito.
• Prestare la maggiore attenzione se l'apparecchio è utilizzato in presenza dei bambini.
• Non permettere che l'apparecchio sia utilizzato come giocatolo.
• Non lasciare pendere il cavo di alimentazione oltre il bordo del tavolo o del banco da lavoro.
• Non utilizzare l'apparecchio all'esterno in un ambiente umido, si corre rischio di un infortunio causato dalla corrente elettrica.
  • Non utilizzare accessori diversi da quelli raccomandati dal produttore.
• Non utilizzare l'apparecchio se il cavo di alimentazione o la spina risultano danneggiati, il tale difetto deve essere riparato da un'officina autorizzata.
• Non spostare mai l'apparecchio tenendolo appeso sul suo cavo di alimentazione.
• Tenere l'apparecchio lontano dalle fonti di calore quali radiatori, stufe etc. Proteggere contro i raggi del sole diretti e contro l'umidità.
  • Non utilizzare l'apparecchio se si hanno le mani bagnate.
• Al momento di montaggio di accessori, pulizia o nel caso di guasto sconnettere l'apparecchio dalla rete togliendo la spina dalla presa.
• L'apparecchio di vostro possesso è adatto solo per uso domestico, non per uso commerciale.
• Non immergere il cavo di alimentazione, la spina o l'apparecchio stesso nell'acqua o in un altro liquido.
• Controllare regolarmente l'integrità dell'apparecchio e/o del cavo di alimentazione. Non accendere mai l'apparecchio se risulta danneggiato.
• All'uso dell'apparecchio legare bene i cappelli e vestire indumenti aderenti.
• Prestare la massima attenzione alla manipolazione con le lame che sono molto affiliate.
• È vietato di utilizzare gli accessori dell'apparecchio nel forno a microonde.
• Attenzione: immediatamentedopolospegnimentooppurescollegamento dell'apparecchio dalla rete alcune sue parti mobili possono rimanere ancora in movimento. Attendere che si fermino completamente.
• Utilizzare l'apparecchio solo ed esclusivamente per lavorare gli alimenti.

• La temperatura massima degli alimenti da lavorare è 80°C. Non utilizzare mai l'apparecchio per lavorare gli alimenti bollenti!

• Non procedere mai alla riparazione dell'apparecchio. Rivolgersi sempre ad un'officina autorizzata.

• L'apparecchio può essere utilizzato dai bambini d'età superiore a 8 anni. Le persone di capacità fisiche e mentali ridotte e/o non pratiche possono utilizzare l'apparecchio solo in presenza delle persone istruite e informate sugli eventuali rischi uniti all'uso. La pulizia e la manutenzione dell'apparecchio non deve essere effettuata dai bambini se essi sono d'età inferiore a 8 anni o se non presente una persona esperta. I bambini d'età inferiore a 8 anni devono stare lontani dalla portata dell'apparecchio e dal suo cavo di alimentazione. L'apparecchio non è un giocatolo e come tale deve essere utilizzato.

Un eventuale danno causato dal mancato rispetto delle indicazioni previste dal produttore non può essere coperto dalla garanzia.

DESCRIZIONE DEL PRODOTTO

A Impostazione della velocità
B Pulsante di accensione
C Pulsante turbo
D Corpo dell'apparecchio
E Pulsante di rilascio dell'allegato
F Accessorio di miscelazione
G Coperchio del contenitore per tritare
H Coltello tritatutto
I Contenitore per tritare
J Pochette accessoria
K Frusta
K-1) Frusta per schiumare (solo TM5500)
L Contenitore di miscelazione
M Coperchio del boccale
N Accessorio per purea (solo TM5500, TM5510)
0 Coltello per purea (solo TM5500, TM5510)
P Frizione a doppia spazzola (solo TM5500, TM5510)
Q Doppia frusta (solo TM5500, TM5510)
R Tamper (solo TM5500, TM5510)
S Porta grattugia (solo TM5500, TM5510)
T Ciotola grattugia (solo TM5500, TM5510)
U Grattugie (solo TM5500, TM5510)
V Coperchio contenitore (solo TM5500)
W Contenitore (solo TM5500)
X Robot da cucina (solo TM5500)
Y Robot da cucina - grattugia (solo TM5500)
Z Grattugia affettatrice per robot da cucina (solo TM5500)

IT

concept

concept

IT

MANUALE D'USO

AVVERTIMENTO

Prima di inserire o staccare gli accessori togliere il cavo di alimentazione dalla rete!

Prima di procedere al primo uso dell'apparecchio pulirlo con un panno umido e lavare i suoi accessori nell'acqua calda. Il frullatore è destinato ad uso ininterrotto di breve durata. Non utilizzare l'apparecchio in modo continuo oltre il tempo indicato nella tabella dei parametri tecnici. Lasciare raffreddare l'apparecchio prima di utilizzarlo di nuovo.

AGITAZIONE

Frullatore ad immersione per preparare sughi, salse, zuppe, creme, pappe, cocktail.

1. Mettere gli alimenti nel bicchiere in dotazione o in un altro recipiente.
2. Montare il corpo dell'apparecchio sull'albero dell'accessorio ad asta e bloccarlo ruotandolo parzialmente (assicurarsi che l'accessorio non si stacchi dal corpo dell'apparecchio con un semplice tiro).
3. Svolgere il cavo di alimentazione per intero. Assicurarsi che il cavo di alimentazione non tocchi le fonti di calore nelle vicinanze. Inserire la spina del cavo di alimentazione nella presa di corrente.
4. Con una mano tenere il manico del frullatore, con l'altra il bicchiere/reciplente.
5. Immergere il frullatore nel bicchiere contenente gli alimenti ed accenderlo premendo l'interruttore. La potenza può essere incrementata al regime Turbo. Tenere l'asta sopra il fondo del bicchiere e muoverla con movimento circolare. Finita la lavorazione spegnere l'apparecchio. Staccare il cavo di alimentazione dalla presa di corrente.
6. Rimuovere l'attacco del bastoncino premendo i pulsanti di rilascio sul fondo del corpo dell'appareccio, lavarlo subito sotto l'acqua calda corrente. Avere cura che l'acqua non entri nella camera di albero di trazione. Se comunque l'acqua entra nella camera di albero di comando, lasciare asciugare il frulliatore ad immersione e mettere nella camera di albero di comando alcune gocce dell'olio commestibile per agevolare il funzionamento del cuscinetto interno.

TRITATURA

Ideale per triturare la carne, formaggio, cipolla, erbe aromatiche, aglio, carota, noci, mandorle, prugne secche, etc. Non triturare gli alimenti estremamente duri quali noce moscata, chicchi di caffè o grano.

Gli alimenti quali la carne, la cipolla, l'aglio, la carota e gli alimenti congelati vanno tagliati a pezzettini prima di essere triturati. Privare le erbe aromatiche dei fusti e le noci dei gusci.

Privare la carne delle ossa, dei nerbi e delle cartilagini.

1. Inserire gli alimenti nel recipiente e chiuderlo con il coperchio con trasmissione incorporata.
2. Montare il corpo dell'apparecchio sul coperchio con trasmissione e fissarlo ruotandolo parzialmente.
3. Svolgere il cavo di alimentazione per intero. Assicurarsi che il cavo di alimentazione non tocchi le fonti di calore nelle vicinanze. Inserire la spina del cavo di alimentazione nella presa di corrente.
4. Con una mano tenere il corpo dell'apparecchio, con l'altra il contenitore di tritatura.
5. Accendere l'apparecchio premendo l'interruttore. Premendo il pulsante Turbo i giri del motore possono essere temporaneamente messi al massimo.
6. Finita la tritatura spegnere il frullatore. Rimuovere il corpo dell'apparecchio premendo i pulsanti di sgancio posti nella parte inferiore del corpo dell'apparecchio. Staccare il cavo di alimentazione dalla presa di corrente.
7. Pulire il coperchio con trasmissione con un panno umido. Non lavarlo mai sotto l'acqua corrente, né immergerlo nell'acqual

MONTATURA

Utilizzare l'accessorio per montatura, la frusta per montatura e la doppia frusta solo per montare la panna, il bianco dell'uovo, per preparare la pasta liquida dei biscotti oppure i dolci non cotti.

Utilizzare un recipiente largo.

Montare al massimo 400 ml della panna raffreddata (contenuto minimo del grasso: 30%, 4-8 °C).

Montare al massimo 4 bianchi dell'uovo.

1. Mettere gli alimenti in un recipiente largo.
2. Montare il corpo dell'apparecchio sull'albero della trasmissione dell'accessorio per montatura e fissarlo ruotandolo parzialmente.
3. Svolgere il cavo di alimentazione per intero. Assicurarsi che il cavo di alimentazione non tocchi le fonti di calore nelle vicinanze. Inserire la spina del cavo di alimentazione nella presa di corrente.
4. Con una mano tenere il corpo dell'apparecchio, con l'altra il contenitore contenente gli alimenti.
5. Immergere l'apparecchio nel bicchiere contenente gli alimenti ed accenderlo premendo l'interruttore. Eseguire la montatura. Con il pulsante Turbo possono essere temporaneamente aumentati i giri del motore al massimo.
6. Finita la montatura spegnere il frullatore. Staccare il cavo di alimentazione dalla presa di corrente.
7. Rimuovere l'accessorio frusta premendo i pulsanti di sgancio sulla parte inferiore del corpo dell'apparecchio e lavarlo subito sotto l'acqua calda corrente. Avere cura che l'acqua non entri nella camera di albero di trazione. Se comunque l'acqua entra nel vano dell'albero di comando, lasciare asciugare il frullatore ad immersione e mettere nel vano dell'albero di comando alcune gocce dell'olio commestibile per agevolare il funzionamento del cuscinetto interno.

LAVORAZIONE DELLE VERDURE COTTE (solo modello TM5500 | TM5510)

L'accessorio è idoneo per la lavorazione delle verdure cotte quali patate, carota ed altro. Non utilizzare gli alimenti troppo duri.

1. Distribuire gli alimenti in modo omogeneo in un recipiente grande.
2. Montare il corpo dell'apparecchio sull'albero dell'accessorio per la lavorazione delle verdure cotte e bloccarlo ruotandolo parzialmente (assicurarsi che l'accessorio non si stacchi dal corpo dell'apparecchio con un semplice tiro).
3. Svolgere il cavo di alimentazione per intero. Assicurarsi che il cavo di alimentazione non tocchi le fonti di calore nelle vicinanze. Inserire la spina del cavo di alimentazione nella presa di corrente.
4. Tenere con una mano il corpo dell'apparecchio, con l'altra il recipiente di tritatura.
5. Immergere l'apparecchio nel recipiente contenente gli alimenti ed accenderlo premendo l'interruttore. La potenza può essere incrementata al regime Turbo. Schiacciare leggermente gli alimenti con l'accessorio per la lavorazione delle verdure cotte sino ad ottenere la consistenza desiderata.
6. Finita la lavorazione spegnere l'apparecchio. Staccare il cavo di alimentazione dalla presa di corrente.
7. Rimuovere l'accessorio per purea dal corpo dell'apparecchio premendo i pulsanti di rilascio sul fondo del corpo dell'apparecchio e sciacquarlo immediatamente sotto acqua corrente calda. Avere cura che l'acqua non entri nel vano dell'albero di trazione. Se comunque l'acqua entra nel vano dell'albero di comando, lasciare asciugare l'accessorio e mettere nel vano dell'albero di comando alcune gocce dell'olio commestibile per agevolare il funzionamento del cuscinetto interno.

62

IT

concept

concept

IT

Food processor può essere utilizzato come grande tritatutto, ma anche come grattuglia. Nell'accessorio per grattugliare può essere messa la piastrina desiderata.

1. Per tritare prima vanno inserite le lame sull'albero all'interno del contenitore e poi si aggiungono gli alimenti. Premere il pulsante subito sotto la curvatura superiore della maniglia del contenitore, così è possibile montare il coperchio con la trasmissione nel senso corretto. Il coperchio è montato correttamente quando si sente uno scatto.
2. Per grattugiare inserire la piastrina desiderata nel rispettivo accessorio. Montare l'accessorio sull'albero all'interno del recipiente. Premere il pulsante subito sotto la curvatura superiore della maniglia del contenitore, così è possibile montare il coperchio con la trasmissione nel senso corretto. Il coperchio è montato correttamente quando si sente uno scatto.
3. Montare il corpo dell'apparecchio sul coperchio e bloccarlo ruotandolo parzialmente (assicurarsi che l'accessorio non si stacchi dal corpo dell'apparecchio con un semplice tiro).
4. Svolgere il cavo di alimentazione per intero. Assicurarsi che il cavo di alimentazione non tocchi le fonti di calore nelle vicinanze. Inserire la spina del cavo di alimentazione nella presa di corrente.
5. Tenere con una mano il corpo dell'apparecchio, con l'altra il contenitore del Food processor.
6. Per grattugiare mettere gli ingredienti nel caricatore e premerli utilizzando l'apposito pestello.
7. Accendere l'apparecchio premendo l'interruttore. Premendolo così si stabilisce la velocità di lavorazione. La potenza può essere incrementata al regime Turbo.
8. Finita la lavorazione spegnere l'apparecchio. Staccare il cavo di alimentazione dalla presa di corrente.
9. Rimuovere il coperchio dal corpo dell'apparecchio premendo i pulsanti di sgancio posti nella parte inferiore del corpo dell'apparecchio e asciuga con un panno umido, non lavarlo sotto l'acqua corrente né immergerlo nell'acqual

GRATA (solo modello TM5500 | TM5510)

1. Posizionare il coperchio con le grattugie sul contenitore della grattugia.
2. Poi mettete il porta grattugia e giratelo per bloccarlo in posizione
3. Posizionare il corpo dell'apparecchio nella parte superiore del costipatore
4. Mettere il cibo nel portagrattugia e utilizzare il costipatore per grattugiare il cibo
5. Accendere l'apparecchio premendo l'interruttore. Premere questo pulsante per selezionare la velocità di grattuogiatura.
6. Spegnere l'apparecchio quando si è finito. Estrarre il cavo di alimentazione dalla presa.
7. Togliere il coperchio dal corpo dell'apparecchio premendo il pulsante posto sotto la parte superiore del manico del contenitore, ruotandolo ed estraendolo e pulire con un panno umido, non lavare sotto l'acqua corrente o immergere in acqua!

PULIZIA E MANUTENZIONE

Prima di procedere alla pulizia dell'apparecchio staccare il cavo di alimentazione dalla rete. Pulire il manico con panno umico.
Per pulire l'apparecchio non utilizzare paglia di ferro, mezzi abrasivi o diluenti.
Le trasmissioni incorporate nelle aste non devono entrare in contatto con l'acqual Pulirle solo con panno umido. Non immergere l'asta del frullatore nell'acqua! Pulirla solo. Avere cura che l'acqua non entri dentro l'asta, nella camera di albero di comando. Se comunque l'acqua entra nella gasce di albero di comando, lasciare asciugare l'asta da immersione e mettere nella camera di albero di comando alcune gocce dell'olio commestibile per agevolare il funzionamento del cuscinetto interno.
Lavare i recipienti e le lame nell'acqua contenente i detergenti, poi sciacquarli nell'acqua pulita, oppure metterli nella lavastoviglie.
Se lavorati gli alimenti di maggiore contenuto dei coloranti naturali (per esempio la carota), alcuni elementi di plastica possono rimanere colorati. Per togliere il colore dalle parti plastiche coprire la parte colorata con l'olio vegetale e lasciarlo agire per alcuni minuti.
Difetti causati dalla manutenzione scarsa o inadatta non sono coperti da garanzia.

ASSISTENZA

La manutenzione più impegnativa e/o la riparazione che richiede l'intervento sulle parti interne dell'apparecchio devono essere fatte esclusivamente dal centro di assistenza autorizzato.

PROTEZIONE DELL'AMBIENTE

• Riciclare imballi e prodotti vecchi, alla fine di loro ciclo di vita.
• La scatola in cui si acquista il prodotto può essere recuperata come rifiuto differenzlato.
• Sacchetti in polietilene (PE) possono essere recuperati come rifiuto differenziato.

Riciclaggio del prodotto alla fine della sua vita utile

L'apparecchio è identificato in conformità alla Direttiva 2012/19/EU del Parlamento europeo e del Consiglio sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Il simbolo riportato sul prodotto indica che il prodotto stesso non può essere smaltito come rifiuto urbano. Va portato in un centro di raccolta dei rifiuti elettrici ed elettronici. Provedendo allo smaltimento corretto del prodotto si può prevenire l'impatto negativo sull'ambiente e/o sulla salute umana nel caso di mancato riciclaggio. Lo smaltimento deve essere effettuata in conformità alle norme regolanti la gestione dei rifiuti. Le maggiori informazioni sulle modalità dello smaltimento del prodotto sono reperibili presso l'ufficio locale di amministrazione pubblica oppure nel negozio dove il prodotto è stato acquisito.

Il presente prodotto rispetta tutti i requisiti elementari stabiliti dalle normative UE inerenti.

Il produttore si riserva il diritto di modificare senza preavviso il testo del manuale d'uso, il design del prodotto e/o i suoi parametri tecnici.
