MANUALE UTENTE TM5500 Concept

• Non utilizzare il prodotto in modo diverso da quello descritto nel presente manuale d’uso.

• Eliminare completamente tutti gli imballi e materiali pubblicitari prima di utilizzare l’apparecchio per la prima volta.

• Verificare se la tensione della rete corrisponde ai valori riportati sull'etichetta del prodotto.

• Non lasciare l’apparecchio incustodito se acceso, eventualmente connesso alla rete.

• Posizionare l’apparecchio su una superficie stabile e resistente al caldo, lontano dalle fonti di calore.

• Staccare l’apparecchio dalla rete se non è utilizzato.

• Allo staccare dell’apparecchio dalla presa di corrente non tirare mai il cavo di alimentazione, bensì prendere la spina in mano e staccarla estraendola.

• Non permettere ai bambini, né alle persone incapaci di volere e di intendere, di manipolare con l’apparecchio, utilizzarlo fuori dalla loro portata.60 61 ITIT

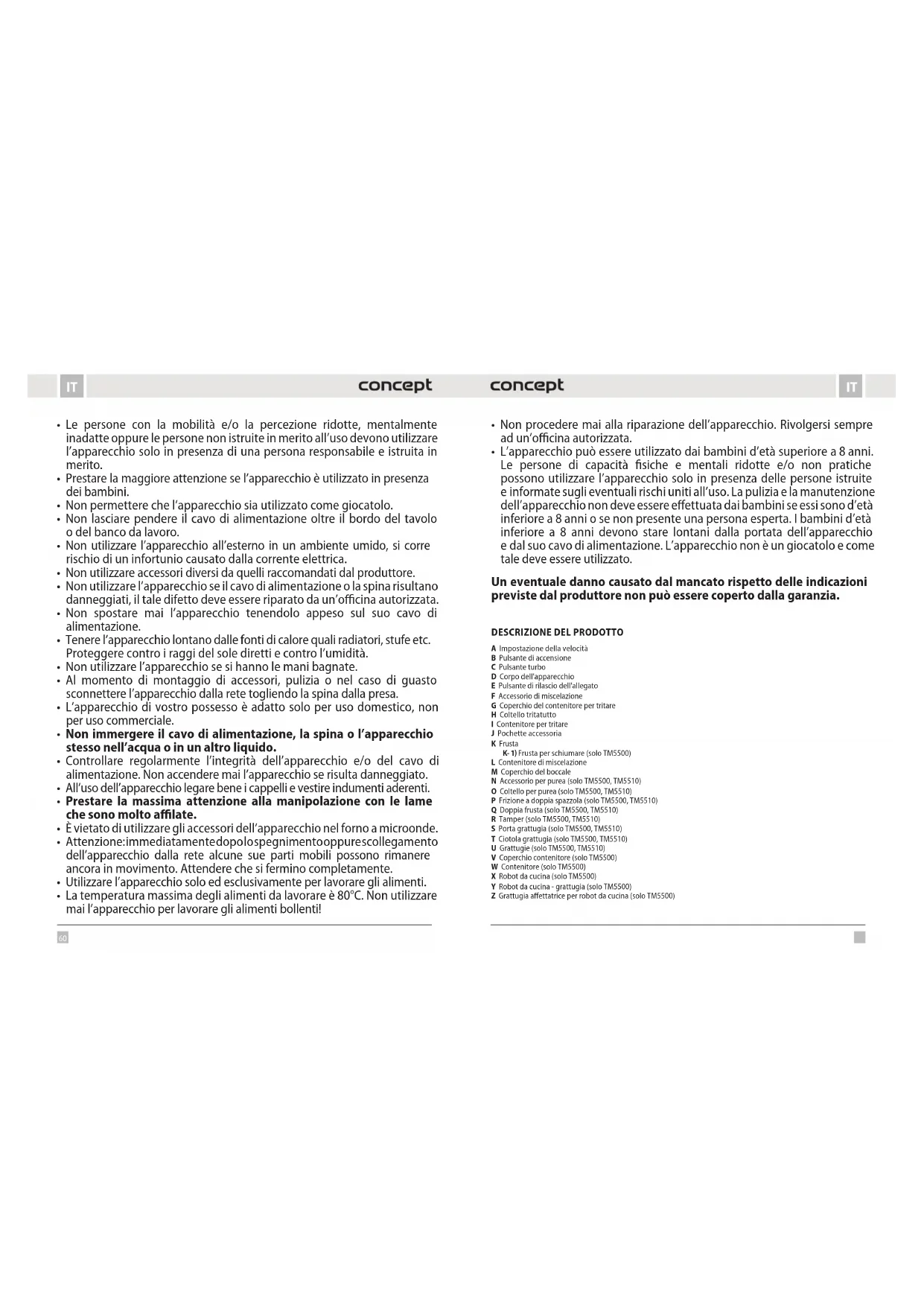

• Le persone con la mobilità e/o la percezione ridotte, mentalmente inadatte oppure le persone non istruite in merito all’uso devono utilizzare l’apparecchio solo in presenza di una persona responsabile e istruita in merito.

• Prestare la maggiore attenzione se l’apparecchio è utilizzato in presenza dei bambini.

• Non permettere che l’apparecchio sia utilizzato come giocatolo.

• Non lasciare pendere il cavo di alimentazione oltre il bordo del tavolo odel banco da lavoro.

• Non utilizzare l’apparecchio all’esterno in un ambiente umido, si corre rischio di un infortunio causato dalla corrente elettrica.

• Non utilizzare accessori diversi da quelli raccomandati dal produttore.

• Non utilizzare l’apparecchio se il cavo di alimentazione o la spina risultano danneggiati, il tale difetto deve essere riparato da un’officina autorizzata.

• Non spostare mai l’apparecchio tenendolo appeso sul suo cavo di alimentazione.

• Tenere l’apparecchio lontano dalle fonti di calore quali radiatori, stufe etc. Proteggere contro i raggi del sole diretti e contro l’umidità.

• Non utilizzare l’apparecchio se si hanno le mani bagnate.

• Al momento di montaggio di accessori, pulizia o nel caso di guasto sconnettere l’apparecchio dalla rete togliendo la spina dalla presa.

• L’apparecchio di vostro possesso è adatto solo per uso domestico, non per uso commerciale.

• Non immergere il cavo di alimentazione, la spina o l’apparecchio stesso nell’acqua o in un altro liquido.

• Controllare regolarmente l’integrità dell’apparecchio e/o del cavo di alimentazione. Non accendere mai l’apparecchio se risulta danneggiato.

• All’uso dell’apparecchio legare bene i cappelli e vestire indumenti aderenti.

• Prestare la massima attenzione alla manipolazione con le lame che sono molto affilate.

• È vietato di utilizzare gli accessori dell’apparecchio nel forno a microonde.

• Attenzione: immediatamente dopo lo spegnimento oppure scollegamento dell’apparecchio dalla rete alcune sue parti mobili possono rimanere ancora in movimento. Attendere che si fermino completamente.

• Utilizzare l’apparecchio solo ed esclusivamente per lavorare gli alimenti.

• La temperatura massima degli alimenti da lavorare è 80°C. Non utilizzare mai l’apparecchio per lavorare gli alimenti bollenti!

• Non procedere mai alla riparazione dell’apparecchio. Rivolgersi sempre ad un’officina autorizzata.

• L’apparecchio può essere utilizzato dai bambini d’età superiore a8anni. Le persone di capacità fisiche e mentali ridotte e/o non pratiche possono utilizzare l’apparecchio solo in presenza delle persone istruite einformate sugli eventuali rischi uniti all’uso. La pulizia e la manutenzione dell’apparecchio non deve essere effettuata dai bambini se essi sono d’età inferiore a 8 anni o se non presente una persona esperta. I bambini d’età inferiore a 8 anni devono stare lontani dalla portata dell’apparecchio edal suo cavo di alimentazione. L’apparecchio non è un giocatolo e come tale deve essere utilizzato. Un eventuale danno causato dal mancato rispetto delle indicazioni previste dal produttore non può essere coperto dalla garanzia.

DESCRIZIONE DEL PRODOTTO

A Impostazione della velocità B Pulsante di accensione C Pulsante turbo D Corpo dell'apparecchio E Pulsante di rilascio dell'allegato F Accessorio di miscelazione G Coperchio del contenitore per tritare H Coltello tritatutto I Contenitore per tritare J Pochette accessoria K Frusta K- 1) Frusta per schiumare (solo TM5500) L Contenitore di miscelazione M Coperchio del boccale N Accessorio per purea (solo TM5500, TM5510) O Coltello per purea (solo TM5500, TM5510) P Frizione a doppia spazzola (solo TM5500, TM5510) Q Doppia frusta (solo TM5500, TM5510) R Tamper (solo TM5500, TM5510) S Porta grattugia (solo TM5500, TM5510) T Ciotola grattugia (solo TM5500, TM5510) U Grattugie (solo TM5500, TM5510) V Coperchio contenitore (solo TM5500) W Contenitore (solo TM5500) X Robot da cucina (solo TM5500) Y Robot da cucina - grattugia (solo TM5500) Z Grattugia affettatrice per robot da cucina (solo TM5500)62 63 ITIT

AVVERTIMENTO Prima di inserire o staccare gli accessori togliere il cavo di alimentazione dalla rete! Prima di procedere al primo uso dell’apparecchio pulirlo con un panno umido e lavare i suoi accessori nell’acqua calda. Il frullatore è destinato ad uso ininterrotto di breve durata. Non utilizzare l’apparecchio in modo continuo oltre il tempo indicato nella tabella dei parametri tecnici. Lasciare raffreddare l’apparecchio prima di utilizzarlo di nuovo. AGITAZIONE Frullatore ad immersione per preparare sughi, salse, zuppe, creme, pappe, cocktail.

1. Mettere gli alimenti nel bicchiere in dotazione o in un altro recipiente.

2. Montare il corpo dell’apparecchio sull’albero dell’accessorio ad asta e bloccarlo ruotandolo parzialmente (assicurarsi che l’accessorio non si stacchi dal corpo dell’apparecchio con un semplice tiro).

3. Svolgere il cavo di alimentazione per intero. Assicurarsi che il cavo di alimentazione non tocchi le fonti di calore

nelle vicinanze. Inserire la spina del cavo di alimentazione nella presa di corrente.

4. Con una mano tenere il manico del frullatore, con l’altra il bicchiere/recipiente.

5. Immergere il frullatore nel bicchiere contenente gli alimenti ed accenderlo premendo l’interruttore. La potenza

può essere incrementata al regime Turbo. Tenere l’asta sopra il fondo del bicchiere e muoverla con movimento circolare. Finita la lavorazione spegnere l’apparecchio. Staccare il cavo di alimentazione dalla presa di corrente.

6. Rimuovere l'attacco del bastoncino premendo i pulsanti di rilascio sul fondo del corpo dell'apparecchio, lavarlo

subito sotto l’acqua calda corrente. Avere cura che l’acqua non entri nella camera di albero di trazione. Se comunque l’acqua entra nella camera di albero di comando, lasciare asciugare il frullatore ad immersione e mettere nella camera di albero di comando alcune gocce dell’olio commestibile per agevolare il funzionamento del cuscinetto interno. TRITATURA Ideale per triturare la carne, formaggio, cipolla, erbe aromatiche, aglio, carota, noci, mandorle, prugne secche, etc. Non triturare gli alimenti estremamente duri quali noce moscata, chicchi di caffè o grano. Gli alimenti quali la carne, la cipolla, l’aglio, la carota e gli alimenti congelati vanno tagliati a pezzettini prima di essere triturati. Privare le erbe aromatiche dei fusti e le noci dei gusci. Privare la carne delle ossa, dei nerbi e delle cartilagini.

1. Inserire gli alimenti nel recipiente e chiuderlo con il coperchio con trasmissione incorporata.

2. Montare il corpo dell’apparecchio sul coperchio con trasmissione e fissarlo ruotandolo parzialmente.

3. Svolgere il cavo di alimentazione per intero. Assicurarsi che il cavo di alimentazione non tocchi le fonti di calore

nelle vicinanze. Inserire la spina del cavo di alimentazione nella presa di corrente.

4. Con una mano tenere il corpo dell’apparecchio, con l’altra il contenitore di tritatura.

5. Accendere l’apparecchio premendo l’interruttore. Premendo il pulsante Turbo i giri del motore possono essere

temporaneamente messi al massimo.

6. Finita la tritatura spegnere il frullatore. Rimuovere il corpo dell'apparecchio premendo i pulsanti di sgancio posti

nella parte inferiore del corpo dell'apparecchio. Staccare il cavo di alimentazione dalla presa di corrente.

7. Pulire il coperchio con trasmissione con un panno umido. Non lavarlo mai sotto l’acqua corrente, né immergerlo

nell’acqua! MONTATURA Utilizzare l’accessorio per montatura, la frusta per montatura e la doppia frusta solo per montare la panna, il bianco dell’uovo, per preparare la pasta liquida dei biscotti oppure i dolci non cotti. Utilizzare un recipiente largo. Montare al massimo 400 ml della panna raffreddata (contenuto minimo del grasso: 30%, 4-8 °C). Montare al massimo 4 bianchi dell’uovo.

1. Mettere gli alimenti in un recipiente largo.

3. Svolgere il cavo di alimentazione per intero. Assicurarsi che il cavo di alimentazione non tocchi le fonti di calore

nelle vicinanze. Inserire la spina del cavo di alimentazione nella presa di corrente.

4. Con una mano tenere il corpo dell’apparecchio, con l’altra il contenitore contenente gli alimenti.

5. Immergere l’apparecchio nel bicchiere contenente gli alimenti ed accenderlo premendo l’interruttore. Eseguire la

montatura. Con il pulsante Turbo possono essere temporaneamente aumentati i giri del motore al massimo.

6. Finita la montatura spegnere il frullatore. Staccare il cavo di alimentazione dalla presa di corrente.

7. Rimuovere l'accessorio frusta premendo i pulsanti di sgancio sulla parte inferiore del corpo dell'apparecchio e

lavarlo subito sotto l’acqua calda corrente. Avere cura che l’acqua non entri nella camera di albero di trazione. Se comunque l’acqua entra nel vano dell’albero di comando, lasciare asciugare il frullatore ad immersione e mettere nel vano dell’albero di comando alcune gocce dell’olio commestibile per agevolare il funzionamento del cuscinetto interno. LAVORAZIONE DELLE VERDURE COTTE (solo modello TM5500 | TM5510) L’accessorio è idoneo per la lavorazione delle verdure cotte quali patate, carota ed altro. Non utilizzare gli alimenti troppo duri.

1. Distribuire gli alimenti in modo omogeneo in un recipiente grande.

2. Montare il corpo dell’apparecchio sull’albero dell’accessorio per la lavorazione delle verdure cotte e bloccarlo

ruotandolo parzialmente (assicurarsi che l’accessorio non si stacchi dal corpo dell’apparecchio con un semplice tiro).

3. Svolgere il cavo di alimentazione per intero. Assicurarsi che il cavo di alimentazione non tocchi le fonti di calore

nelle vicinanze. Inserire la spina del cavo di alimentazione nella presa di corrente.

4. Tenere con una mano il corpo dell’apparecchio, con l’altra il recipiente di tritatura.

5. Immergere l’apparecchio nel recipiente contenente gli alimenti ed accenderlo premendo l’interruttore. La potenza

può essere incrementata al regime Turbo. Schiacciare leggermente gli alimenti con l’accessorio per la lavorazione delle verdure cotte sino ad ottenere la consistenza desiderata.

6. Finita la lavorazione spegnere l’apparecchio. Staccare il cavo di alimentazione dalla presa di corrente.

7. Rimuovere l'accessorio per purea dal corpo dell'apparecchio premendo i pulsanti di rilascio sul fondo del corpo

dell'apparecchio e sciacquarlo immediatamente sotto acqua corrente calda. Avere cura che l’acqua non entri nel vano dell’albero di trazione. Se comunque l’acqua entra nel vano dell’albero di comando, lasciare asciugare l’accessorio e mettere nel vano dell’albero di comando alcune gocce dell’olio commestibile per agevolare il funzionamento del cuscinetto interno.64 65 ITIT FOOD PROCESSOR (solo modello TM5500) Food processor può essere utilizzato come grande tritatutto, ma anche come grattugia. Nell’accessorio per grattugiare può essere messa la piastrina desiderata.

1. Per tritare prima vanno inserite le lame sull’albero all’interno del contenitore e poi si aggiungono gli alimenti.

Premere il pulsante subito sotto la curvatura superiore della maniglia del contenitore, così è possibile montare il coperchio con la trasmissione nel senso corretto. Il coperchio è montato correttamente quando si sente uno scatto. 2. Per grattugiare inserire la piastrina desiderata nel rispettivo accessorio. Montare l’accessorio sull’albero all’interno del recipiente. Premere il pulsante subito sotto la curvatura superiore della maniglia del contenitore, così è possibile montare il coperchio con la trasmissione nel senso corretto. Il coperchio è montato correttamente quando si sente uno scatto.

3. Montare il corpo dell’apparecchio sul coperchio e bloccarlo ruotandolo parzialmente (assicurarsi che l’accessorio

non si stacchi dal corpo dell’apparecchio con un semplice tiro).

4. Svolgere il cavo di alimentazione per intero. Assicurarsi che il cavo di alimentazione non tocchi le fonti di calore

nelle vicinanze. Inserire la spina del cavo di alimentazione nella presa di corrente.

5. Tenere con una mano il corpo dell’apparecchio, con l’altra il contenitore del Food processor.

6. Per grattugiare mettere gli ingredienti nel caricatore e premerli utilizzando l’apposito pestello.

7. Accendere l’apparecchio premendo l’interruttore. Premendolo così si stabilisce la velocità di lavorazione. La

potenza può essere incrementata al regime Turbo.

8. Finita la lavorazione spegnere l’apparecchio. Staccare il cavo di alimentazione dalla presa di corrente.

9. Rimuovere il coperchio dal corpo dell'apparecchio premendo i pulsanti di sgancio posti nella parte inferiore del

corpo dell'apparecchio e asciuga con un panno umido, non lavarlo sotto l’acqua corrente né immergerlo nell’acqua! GRATA (solo modello TM5500 | TM5510)

1. Posizionare il coperchio con le grattugie sul contenitore della grattugia.

2. Poi mettete il porta grattugia e giratelo per bloccarlo in posizione

3. Posizionare il corpo dell'apparecchio nella parte superiore del costipatore

4. Mettere il cibo nel portagrattugia e utilizzare il costipatore per grattugiare il cibo

5. Accendere l'apparecchio premendo l'interruttore. Premere questo pulsante per selezionare la velocità di

6. Spegnere l'apparecchio quando si è finito. Estrarre il cavo di alimentazione dalla presa.

7. Togliere il coperchio dal corpo dell'apparecchio premendo il pulsante posto sotto la parte superiore

del manico del contenitore, ruotandolo ed estraendolo e pulire con un panno umido, non lavare sotto l'acqua corrente o immergere in acqua!

PULIZIA E MANUTENZIONE

Prima di procedere alla pulizia dell’apparecchio staccare il cavo di alimentazione dalla rete. Pulire il manico con panno umico. Per pulire l’apparecchio non utilizzare paglia di ferro, mezzi abrasivi o diluenti. Le trasmissioni incorporate nelle aste non devono entrare in contatto con l’acqua! Pulirle solo con panno umido. Non immergere l’asta del frullatore nell’acqua! Pulirla solo. Avere cura che l’acqua non entri dentro l’asta, nella camera di albero di comando. Se comunque l’acqua entra nella camera di albero di comando, lasciare asciugare l’asta da immersione e mettere nella camera di albero di comando alcune gocce dell’olio commestibile per agevolare il funzionamento del cuscinetto interno. Lavare i recipienti e le lame nell’acqua contenente i detergenti, poi sciacquarli nell’acqua pulita, oppure metterli nella lavastoviglie. Se lavorati gli alimenti di maggiore contenuto dei coloranti naturali (per esempio la carota), alcuni elementi di plastica possono rimanere colorati. Per togliere il colore dalle parti plastiche coprire la parte colorata con l’olio vegetale e lasciarlo agire per alcuni minuti. Difetti causati dalla manutenzione scarsa o inadatta non sono coperti da garanzia. ASSISTENZA La manutenzione più impegnativa e/o la riparazione che richiede l’intervento sulle parti interne dell’apparecchio devono essere fatte esclusivamente dal centro di assistenza autorizzato.

PROTEZIONE DELL’AMBIENTE

• Riciclare imballi e prodotti vecchi, alla fine di loro ciclo di vita.

• La scatola in cui si acquista il prodotto può essere recuperata come rifiuto differenziato.

• Sacchetti in polietilene (PE) possono essere recuperati come rifiuto differenziato. Riciclaggio del prodotto alla fine della sua vita utile L’apparecchio è identificato in conformità alla Direttiva 2012/19/EU del Parlamento europeo e del Consiglio sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Il simbolo riportato sul prodotto indica che il prodotto stesso non può essere smaltito come rifiuto urbano. Va portato in un centro di raccolta dei rifiuti elettrici ed elettronici. Provvedendo allo smaltimento corretto del prodotto si può prevenire l’impatto negativo sull’ambiente e/o sulla salute umana nel caso di mancato riciclaggio. Lo smaltimento deve essere effettuata in conformità alle norme regolanti la gestione dei rifiuti. Le maggiori informazioni sulle modalità dello smaltimento del prodotto sono reperibili presso l’ufficio locale di amministrazione pubblica oppure nel negozio dove il prodotto è stato acquisito. Il presente prodotto rispetta tutti i requisiti elementari stabiliti dalle normative UE inerenti. Il produttore si riserva il diritto di modificare senza preavviso il testo del manuale d’uso, il design del prodotto e/o i suoi parametri tecnici.66 67 ESES AGRADECIMIENTO Gracias por comprar este producto de la marca Concept y esperamos que quede satisfecho con él durante todo el tiempo que lo use. Antes de usar el producto, lea con cuidado todo el manual y luego guárdelo. Asegúrese de que las demás personas que vayan a utilizar el producto se familiaricen con el presente manual. Parámetros técnicos Tensión 220–240 V ~ 50 Hz Potencia de entrada 1500 W Operación ininterrumpida con varilla: 1 min con picadora 10 s con batidora 2 min con accesorio para puré 1 min con batidora doble 2 min con procesadora de alimentos 15 s Nivel ≤75 dB (A) Los valores declarados de nivel de ruido representan el nivel A de potencia acústica en relación a la potencia acústica de referencia de 1 pW.
